Замена селедки ваз 2114

Продолжение Ч.2 + ремонт брызговика. сварка

Начинаем приварку надставки крыла.

Виброшумка на боковине, закрыты все нужные и не нужные места).

Место для приварки селедки.

Сначала приварили место стойки.

Стойка в месте перехода в порог.

Стойка. вид в дверном проеме.

Место приварки с средней части боковины.

Задняя верхняя часть. Задний оконный проем проварен.

Приварка задней арки к боковине.

По арке приварено без напряжения металла, все стало правильно.

Вид на надставку крыла сзади в штатном месте. Боковина приварена полностью.

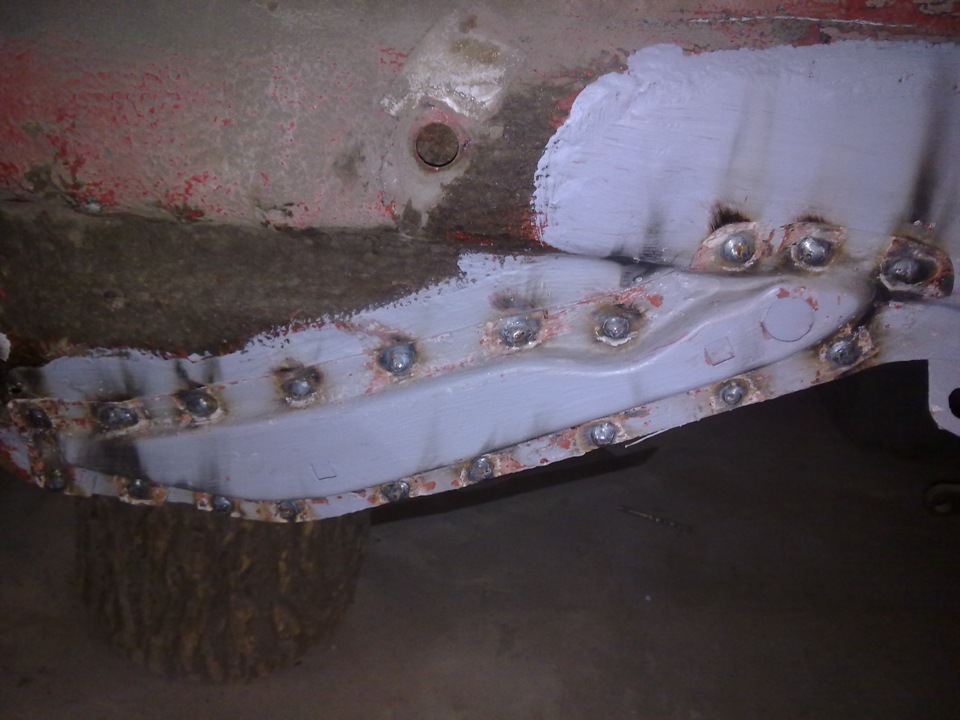

По ходу варки приварили селедку на брызговике.

Наносим в полости брызговика праймер.

Грунтуем полости брызговика.

Привариваем латки брызговика.

Зачищаем от сварки и гнилья весь брызговик, праймерим.

Грунтуем брызговик. Поставил стойку с колесом, чтоб снять машину с пеньков)

Источник

тянем морду ваз 2114 .замена телевизора и селедок

Для просмотра онлайн кликните на видео ⤵

ВАЗ 2114, замена телевизора и брызговикаПодробнее

ваз 2114 лечим перед.тянем лонжероны чашки моторный шит брызговикиПодробнее

замена оторванного телевизора ваз 2114Подробнее

ваз 2114 замена мордыПодробнее

Ваз 2114 Замена телевизора и ремонт брызговико усилителейПодробнее

//ВАЗ 2109// Быстрый ремонт телевизора и брызговиков.Подробнее

Замена телевизора ваз 2114Подробнее

ВАЗ 2114 Лобовой удар лонжерон капот телевизор крылья бамперПодробнее

Замена телевизора Ваз 2109Подробнее

Замена суппорта радиатора (телевизора) ВАЗ 2114Подробнее

ВАЗ 2109. приварка брызговика.Подробнее

ВАЗ 2115. Лобовой. Повреждения. Запчасти.Подробнее

Ремонт-сварка бочины фартука (телевизора) ВАЗ 2114,2109 и т.п.Подробнее

вытягиваем селедку на девятке без стапеляПодробнее

Частичная замена телевизора на 2114 18+Подробнее

Полезные советы новичкам по замене телевизора ВАЗ 2109.Мой опытПодробнее

Как вытянуть моторный отсек после удара в автомобиле ВАЗ 2113 2006гПодробнее

Замена телевизора 2114Подробнее

Замена телевизора Ваз 2108,новые запчасти на ваз 🚘💪🔥Подробнее

Источник

Лечение суставов

Сайт про суставы

Замена селедки ваз 2114

Продолжение Ч.2 + ремонт брызговика. сварка

Начинаем приварку надставки крыла.

Виброшумка на боковине, закрыты все нужные и не нужные места).

Место для приварки селедки.

Сначала приварили место стойки.

Стойка в месте перехода в порог.

Стойка. вид в дверном проеме.

Место приварки с средней части боковины.

Задняя верхняя часть. Задний оконный проем проварен.

Приварка задней арки к боковине.

По арке приварено без напряжения металла, все стало правильно.

Вид на надставку крыла сзади в штатном месте. Боковина приварена полностью.

По ходу варки приварили селедку на брызговике.

Наносим в полости брызговика праймер.

Грунтуем полости брызговика.

Привариваем латки брызговика.

Зачищаем от сварки и гнилья весь брызговик, праймерим.

Грунтуем брызговик. Поставил стойку с колесом, чтоб снять машину с пеньков)

Источник

Замена селедки ваз 2109

Замена селедки ваз 2109

•

ПЕРЕДНЕЕ КОЛЕСО УШЛО НАЗАД?

Поделиться

Your ads will be inserted here by

Easy Plugin for AdSense.

Please go to the plugin admin page to
Paste your ad code OR
Suppress this ad slot.

ПЕРЕДНЕЕ КОЛЕСО УШЛО НАЗАД?

КАК ВЕРНУТЬ ЕГО ОБРАТНО.

Эта статья именно об этом. Если вы владелец отечественного автомобиля марки ВАЗ модели 08, 09, 099, 13, 14 и 15, то возможно вы сталкивались с тем, что вскочив в хорошую яму, открытый люк или наскочив на бордюр или что-то подобное, кроме погнутого диска (хотя могло обойтись и без этого), вы получили потерю геометрии ходовой части автомобиля.

Точнее колесо вашего автомобиля уходит назад от своих параметров и становится немного, а возможно и намного ближе к брызговику, в зависимости от удара и состояния автомобиля. Если на вашем автомобиле установлены подкрылки, то вероятней всего колесо начнёт цеплять о подкрылок при повороте или торможении, хотя трение колеса может быть и о сам брызговик, без установленного подкрылка, особенно если удар был сильный. В таком случае колесо может цеплять, даже если вы двигаетесь по прямой. Так же это бывает при небольших авариях, когда в колесо вашего авто происходит удар, вскользь, спереди. Подобное происходит и при лобовом столкновении в любую из сторон, но в таких случаях повреждения и деформации автомобиля неизбежны. Мы же рассматриваем вариант нарушения длины от шаровых опор к базовым точкам, без видимых повреждений автомобиля.

Что же происходит в таких ситуациях? Если ваш автомобиль не новый и был приобретён вами с рук или на авто рынке, то вполне вероятно что на нём уже производилась замена телевизора[1]. Если это такой случай, то при попадании в хорошую яму, колесо вашего автомобиля резко уходит назад и через саблю[2] тянет за собой кронштейн её крепления — краб[3], который в свою очередь тянет за собой ту часть телевизора, к которой он прикручен тремя болтами. Если в нижней боковой части телевизор был приварен к брызговику не качественно или машина не первой свежести и это место от времени могло сильно пострадать от динамических нагрузок при резких рывках и коррозии, то при ударе рамка обрывается от брызговика с селёдкой[4], который является продолжением лонжерона.

Если машина свежая или новая, а так же не подвергалась замене рамки радиатора, то при таких ударах возможен просто изгиб или излом брызговика и селёдки, вследствие чего колесо и уходит назад.

Как можно узнать на сколько сместилось гнездо краба? Можете воспользоваться самодельной

. Возможно использование рулетки, но я честно говоря не пробовал, скорей всего это будет возможно при применении отвеса, приставляемого к торцу телевизора или к переднему болту краба, т.к рулетка будет сильно изгибаться о трансмиссию или другие выступающие части в нижней части автомобиля и не покажет вам точных параметров.

На фото вверху видно что колесо находится ближе к автомобилю, чем к бамперу.
Что это значит? А именно то, что колесо при попадании в серьёзный ухаб утянуло за собой гнездо[5] краба телевизора. Что же делать?

Какие способы устранения данной неприятности? Если у вас нет гидро домкрата, то описываемый способ не совсем вам подходит. Ниже вы узнаете и другой способ, с помощью ручной лебёдки, который является не менее действенным.

1. Сорвите болты крепления колеса. Подложите под задние колёса противооткаты и поставьте машину на ручник. Поднимите переднюю часть авто и снимите колесо, а лучше оба, чтобы в дальнейшем измерить длину от базовых точек до шаровых опор.

2. Подставьте под поддомкратники или углы соединения лонжеронов и порогов хорошие подставки для вашей же безопастности.

3. Замеряем размер на противоположной от удара стороне, который не был нарушен ударом. Для этого вставляем изогнутый конец линейки в базовое отверстие на нижней части лонжерона (их там несколько, другие находятся уже не на лонжероне, а на коробе усилителя днища кузова, чуть дальше к задней части автомобиля ) и сдвигаем скользящую часть линейки к крабу. Приставляем один из наконечников линейки к центру переднего болта краба и получаем тот стандарт, по которому будем вытягивать и устанавливать противоположный краб.

4. Делаем такой же замер с другой стороны. Разницу вы сразу увидите, как в данном случае она составляла около 2-3хх. см.

5. Упираемся гидро домкратом в верхний угол короба (верхний угол очень мощный и повредить его этим практически невозможно) на котором стоит кронштейн поперечного рычага и другим концом домкрата упираясь в краб выталкиваем вперёд на тот размер, который мы имеем на линейке, т.е закрепив на линейке тот размер с противоположной стороны.

6. С левой стороны это делается именно так. Если вытяжка происходит на правой стороне, то под крайний болт краба нужно поставить цепочку или тягу, в которую потом вставим цепь. Из набора гидро домкрата нужно взять наставку с рифлёными концами, чтобы цепочка не соскользнула. Если у вас нет гидро домкрата, но есть винтовая растяжка,то можно поступить по другому. Зацепляетесь С или Г образным мощным крюком за траверсу, вставляете конец крюка в винтовую растяжку и другим концом упираетесь прямо в шайбу на крабе раскручиваете винтовую растяжку до тех пор, пока краб не станет в параметры.

7. Обратите внимание оборвана ли рамка радиатора от брызговика. Если обрыва телевизора у вас не было, а просто изогнулся брызговик или сломалась селёдка, то при вытягивании брызговик с селедкой должны вернуться в параметры и приобрести такую же форму как с противоположной стороны, нужно лишь хорошо простучать внутренние части селёдки, которыми она приварена к брызговику, чтобы снять напряжение, возникшее вследствие удара в колесо.

8. Далее убедитесь ещё раз в том, что крабы имеют одинаковую длину от базовых точек. Проварите место соединения телевизора с брызговиком, если это необходимо.

9. Очень важно теперь проверить как стоят шаровые опоры. Для этого зацепитесь линейкой за те же точки на лонжеронах , откуда производились замеры к первым болтам крабов и одним из штырей на линейке упирайтесь в центр болта шаровой опоры. Если с той стороны, которую вы вытягивали длинна от базовой точки до шаровой короче чем на противоположной стороне, а замеры до крабов показывают одинаковое расстояние, то у вас растянулась растяжка, которую скорей всего следует заменить. О замене чуть ниже.

Теперь немного о том, как это сделать с помощью лебёдки. Если вы имеете гараж и есть к чему зацепить машину за буксировочный кронштейн сзади, то вам остаётся лишь протянуть трос или цепь за краб или открутив один из болтов краба, вставить под него тягу[6], зацепиться за цепь, трос или тягу ручной лебёдкой (жаком) зацепить другой конец лебёдки за что либо впереди в гараже, если он достаточно длинный или за пределами гаража и вытянуть в нужный параметр. Лебёдка должна быть достаточно мощной и трос не слишком тонкий. Соблюдайте меры предосторожности при работе с лебёдкой, особенно если на ней стоит растрепанный трос, работайте в перчатках.

Если у вас нет гаража, то это тоже не беда. Деревья , лес или лесопосадки есть везде. Можно установить машину между 2х деревьев и проделать всё вышеописанное между ними. Этот вариант возможен конечно лишь в том случае, когда рамка не оторвана от брызговика или если сварочный аппарат может находиться рядом с местом производимых манипуляций.

Your ads will be inserted here by

Easy Plugin for AdSense.

Please go to the plugin admin page to
Paste your ad code OR
Suppress this ad slot.

Не столь значительным повреждением (но более дорогим по ремонту) для автомобиля в похожих неприятных ситуациях является разрушение краба или удлинение растяжки. Трещину, возникшую на крабе легко заметить, приподняв машину на домкрате или просто наклонившись под бампер и рамку, взглянуть на него. Так же возможно полное разрушение краба на 2 и более частей.

Если краб нуждается в замене, сделать это довольно легко.

1. Поставьте машину на ручник, под задние колёса установите упоры противооткаты.

2. Сорвите болты, крепящие колесо .

3. Приподнимите домкратом автомобиль и подстрахуйтесь от его падения, подставив что либо под передний угол соединения лонжерона и порога, или под крепление траверсы.

4. Открутите гайки растяжки ключом на 24, предварительно смазав резьбу растяжки WD-шкой, маслом или солидолом.

5. Открутите краб от площадки радиаторной рамки с помощью торцевого ключа на 17

6. Сравните купленную новую растяжку со снятой с автомобиля, положив одну на другую. Если концы растяжек параллельны друг другу — растяжка в замене не нуждается и можно её вернуть обратно в магазин.

7. Вставьте растяжку в рычаг, не забыв поставить все шайбы, которые стояли на ней и наживите гайку убедившись в целостности ромашек[7]. Обратите внимание не согнут ли рычаг. Замените или выровняйте его, открутив от шаровой опоры, яиц[8] и кронштейна рычага на кузове автомобиля.

8. Замените разрушенный краб на новый, не изменяя количества шайб на растяжке, которые влияют на угол Кастера и наживите гайку на растяжку.

9. Обязательно смажьте солидолом болты, крепящие краб к площадке для предотвращения обрыва гаек на внутренней части площадки. В случае обрыва гайки вам придётся вырезать или вырубать окно, чтобы приварить оборванную гайку.

10. Прикрутите краб, с вставленной растяжкой к площадке. Затяните гайки крепления растяжки.

11. Установите колесо, опустите машину и не забудьте протянуть болты крепления колеса.

Надеюсь данная статья поможет вам поставить на место переднее колесо, ушедшее назад а так же вы узнали как можно заменить краб или растяжку.

[1] «телевизор» — радиаторная рамка, на которой установлены фары, радиатор, замок капота и т.д.. К нижнему коробу которой прикручиваются «крабы».

[2] «сабля» — растяжка, соединяющая рычаг и краб. Предназначена для регулировки угла продольного наклона оси поворота (угла Кастера).

[3] «краб» — силуминовый кронштейн крепления растяжки с резинометаллическим сайлент блоком для растяжки. Его предназначение, связка: рычаг – растяжка – кронштейн растяжки – площадка нижней части короба рамки радиатора. Вместе с растяжкой гасят жёсткие колебания передающиеся от колеса к рамке.

[4] «селёдка» — усилитель нижней части брызговика на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115.

[5] «гнездо» — площадка на нижней части рамки радиатора с 3-мя гайками для крепления краба.

[6] «тяга» — металлическая пластина 3-4 мм. толщины, с отверстием под болт и приваренной петлёй для зацепа крючком или цепью.

[7] «ромашки» — сайлентблоки, вставляемые в рычаг с 2-х сторон.

[8] «яйца» — стойка стабилизатора, соединяющая рычаг с траверсой
