Ремонт системы охлаждения тигуан

Снятие и установка компонентов системы охлаждения
Силовой агрегат. Двигатель 1.4 CAVA. Фольксваген Тигуан 1

Осторожно: При выполнении монтажных работ, особенно в моторном отсеке из-за его плотной компоновки, необходимо соблюдать следующие правила. Магистрали всех видов (например топливные, гидравлические, абсорбера с активированным углем, системы охлаждения, контура системы кондиционирования, тормозной системы, вакуумные), а также электрические провода необходимо уложить так, как они были проложены изначально. Во избежание повреждения шлангов, трубок или проводов, необходимо обеспечить достаточное пространство при работах со всеми подвижными или нагретыми узлами. При теплом двигателе система охлаждения находится под давлением. Сбросить давление перед проведением ремонтных работ. Для соединений шлангов используются пружинные хомуты. При ремонте использовать только пружинные хомуты. Для установки пружинных хомутов рекомендуется применять клещи для шланговых зажимов -VAS 6340- или клещи для пружинных хомутов -MS 5024А-. Перед установкой свободно расположить шланги системы охлаждения так, чтобы они не контактировали с другими деталями (учитывать маркировку на шланге и месте присоединения).

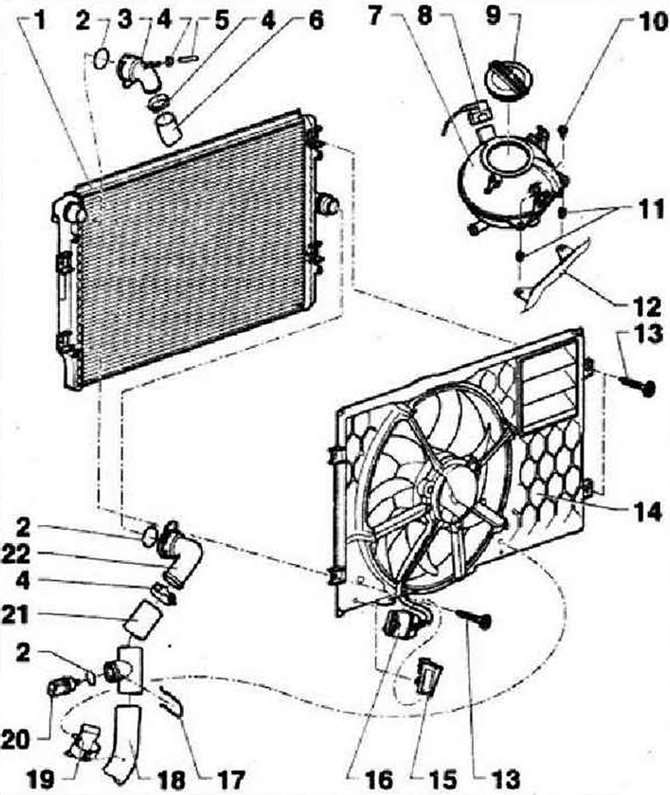

Компоненты системы охлаждения со стороны кузова

• 1 — Радиатор, после замены сменить охлаждающую жидкость
• 2 — Уплотнительное кольцо, при наличии повреждений заменить
• 3 — Патрубок, для снятия отсоединить зажим
• 4 — Пружинный хомут. Снимать и устанавливать при помощи клещей для шланговых хомутов -VAS 6340-
• 5 — Шланг системы охлаждения
• 6 — Шланг системы охлаждения, верхний, к штуцеру на ГБЦ
• 7 — Расширительный бачок, проверить на герметичность
• 8 — Разъем
• 9 — Пробка, проверить на герметичность, предохранительный клапан должен открываться при избыточном давлении 1.4. 1,6 бар
• 10 — 5 Нм
• 11 — Пластиковые вставки для винтов крепления
• 12 — Кронштейн
• 13 — 5 Нм
• 14 — Воздухозаборник с вентилятором радиатора -V7- с блоком управления вентилятора радиатора -J293-. Вентилятор радиатора -V7- и воздухозаборник при замене разрешается заменять только в комплекте. Теплозащитные экраны должны быть установлены во избежание повреждений решетки радиатора от воздействия тепловой энергии системы выпуска ОГ. Момент затяжки теплозащитных экранов: 3 Нм
• 15 — Кронштейн для разъема
• 16 — Разъем
• 17 — Зажимная скоба
• 18 — Шланг системы охлаждения, нижний, к штуцеру термостата
• 19 — Прокладка шлангов
• 20 — Датчик температуры охлаждающей жидкости на выходе из радиатора -G83-
• 21 — Шланг системы охлаждения, нижний, к штуцеру термостата
• 22 — Патрубок, для снятия отсоединить зажим

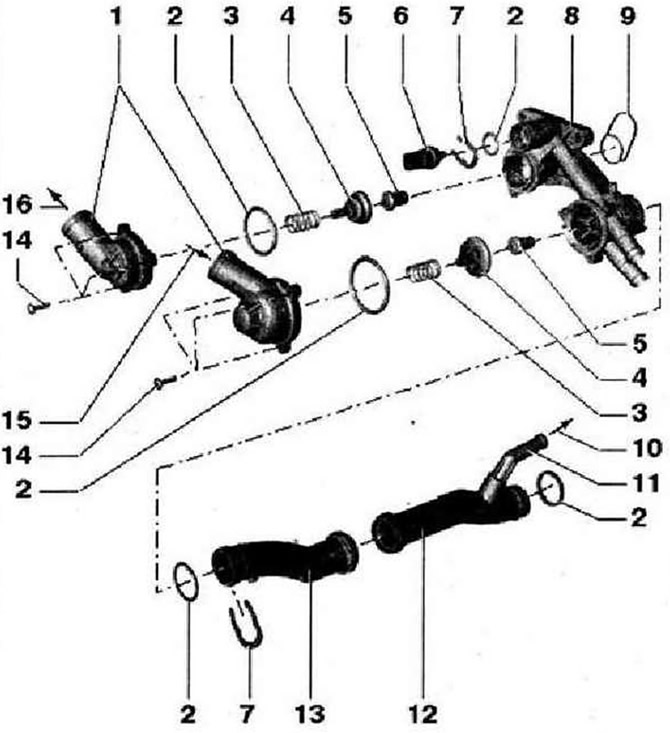

Компоненты охлаждения со стороны двигателя, связанные с термостатом

• 1 — Патрубок
• 2 — Уплотнительное кольцо, заменить
• 3 — Нажимная пружина
• 4 — Толкатель, при установке не перекашивать
• 5 — Термостат. Не перепутать термоэлементы! Начало открытия: термоэлемент (нижний рисунок): 80°С, термоэлемент (верхний рисунок): 96°С
• 6 — Датчик температуры охлаждающей жидкости -G62-, перед снятием при необходимости сбросить давление в системе охлаждения
• 7 — Зажимная скоба, проверить надежность установки
• 8 — Корпус термостата, 10 Нм
• 9 — Уплотнительное кольцо, заменить
• 10 — К расширительному бачку
• 11 — Патрубок
• 12 — Трубка системы охлаждения, для снятия демонтировать корпус термостата, для снятия демонтировать компрессор
• 13 — Трубка системы охлаждения, для снятия демонтировать корпус термостата, для снятия демонтировать компрессор
• 14 — 5 Нм
• 15 — От нижней части радиатора
• 16 — К верхней части радиатора

Источник

Volkswagen Tiguan Вишня🍒 › Logbook › Замена большого вентилятора

Как то в августе решил почитать ошибки в машине, давно не подключался. Увидел старую ошибку по вентилятору, которая не повторялась. Стер я ее, но подметил, что похоже вентилятор загибается потихоньку…

В этот самый день…

…еду мимо Останкинской башни как всегда спеша на работу, вдруг масличко 108 гр., и стрелка ОЖ поползла вправо! Врубил по старой памяти печку на всю, докатил до работы и увидел ошибку снова, так же еще было ограничение работы климата из-за ошибок в других блоках:

006470 — Control Module 1 for Coolant Fan
P1946 — 000 — Defective — Intermittent
Freeze Frame:
Fault Status: 00100000
Fault Priority: 0
Fault Frequency: 9
Reset counter: 255
Mileage: 108865 km
Time Indication: 0
Date: 2016.14.03
Time: 21:53:44

На Драйве многие были довольны заменителем в виде Лузара. На предыдущей машине тоже использовал Лузар и остался им доволен, но увы я не нашел его сейчас, либо был по не адекватной цене типа как в Экзисте за 85000)) В общем нашел упоминания о Dello/Automega 160067810, по всем параметрам подходит — заказал.

На время ожидания ездил с печкой и открытыми окнами, лицо и пластик в салоне горели 4 дня, благо не очень жаркие дни были, а то было бы труднее. После стирания ошибки вентилятор, кстати, начинал работать на некоторое время. Но принцип его работы был не понятен — он считал, что включиться можно при 108 гр ОЖ или даже при 110, немного покрутить не спеша и отключиться, при этом тест исполнителей он прошел, Карл! А после выключения зажигания, когда масло было 103 гр и ОЖ порядка 102-105, он считал, что 5 сек работы хватит))

Замену планировал делать сам, но по всем статьям смущал 1 болт, еще и Миша Miha-M сказал, что сверху откручивать не удобно, с ямы лучше, ну прям расстроил, дядь(( Все равно решил сам пробовать, а если не получится, то недалеко есть универсальный сервис. Ну и в итоге то получилось заменить вентилятор, сделав все сверху без ямы!)) Вся замена занята 2 часа 3 мин от открытия капота до его закрытия, при том, что уронил на защиту трещетку и торкс, пришлось защиту откручивать и потом закручивать, так же снимал впуск проверить и состояние ДМРВ, который был почти чист, учитывая что пол пробега на нем — мокрый нулевик в штатное место и сухой на РАИ.

Вентилятор выглядит довольно неплохо, балансир на лопасти, обозначений на крыльчатке нет как и на оригинале:

По разбору полно других отчетов, я например взял Мишин, вполне хороший и понятный! Для снятия нижнего правого болта сделал такой переходник, что б хотя бы стронуть болт и немного выкрутить, потом уже можно угловым торксом докрутить и потом от руки выкрутить окончательно:

Немного помучившись с вытаскиванием, цеплялись нижние уши рамки за патрубок радиатора слева и за шланг кондея справа, получаю:

Источник
