Ремонт системы зажигания автомобиля

Основные неисправности катушек зажигания: повреждение изоляции первичной и вторичной обмоток (межвитковое замыкание), обрыв обмоток в местах соединения, нарушение контакта или обрыв добавочного резистора, электрический пробой через изоляцию в начальных витках вторичной обмотки.

Указанные неисправности можно обнаружить при проверке сопротивления первичной и вторичной обмоток.

Катушку зажигания с поврежденной изоляцией и нарушенным контактом необходимо заменить.

Неисправный добавочный резистор катушки зажигания нужно отремонтировать или заменить.

Основные неисправности прерывателя-распределителя: замасливание или обгорание контактов прерывателя, недостаточный или очень большой зазор между контактами прерывателя, повреждение конденсатора (пробой или потеря контакта обкладки с выводами), загрязнение ротора и крышки, трещины в крышке, ослабление натяжения пружины рычажка, износ втулок валика, износ подушечек или втулки (оси) рычажка прерывателя, выработка участка дорожки качения шариков в подшипнике, заедание грузиков центробежного регулятора, ослабление пружин центробежного регулятора, выход из строя мембраны вакуумного регулятора, износ кулачка прерывателя, износ осей и отверстий грузиков центробежного регулятора.

Для обнаружения указанных неисправностей прерыватель-распределитель следует снять с двигателя, проверить на стенде, в случае необходимости разобрать. Обнаруженные неисправности нужно устранить, как указано ниже.

Основные неисправности свечей зажигания — недостаточная герметичность по корпусу и центробежному электроду, износ центрального и бокового электродов, разрушение теплового конуса изолятора, нагар на свече. Неисправную свечу снять с двигателя, очистить от грязи и нагара, осмотреть состояние поверхности изолятора, отрегулировать зазор и проверить на установке для испытания свечей.

Техническое обслуживание прерывателя-распределителя

Прерыватель-распределитель надо периодически смазывать, следует проверять и регулировать зазор между контактами прерывателя в соответствии с указаниями, данными в инструкциях, следить за состоянием и чистотой деталей.

При обслуживании прерывателя-распределителя необходимо проверить надежность его крепления. Слабо закрепленный прерыватель-распределитель (может быть повернут усилием руки) следует надежно закрепить. Если отвертывались гайки октан-корректора, надо их затянуть, предварительно проверив правильность установки зажигания.

Периодически необходимо снимать с прерывателя-распределителя крышку и тщательно обтирать ее снаружи и изнутри тканью, смоченной в чистом бензине. При этом нужно внимательно проверить, не имеют ли крышка и ротор трещин, следов пробоя искрой, а электроды крышки и токоразносная пластина ротора — значительной обгорания или коррозии. Обгорание торцовой поверхности токоразносной пластины ротора и торцовой поверхности электродов крышки указывает на чрезмерно большой радиальный зазор между токоразносной пластиной и электродами. Крышку или ротор надо сменить. Если крышка или ротор не имеют следов повреждения, следует тщательно зачистить мелкой шкуркой обгоревшие места электродов крышки и пластины ротора и протереть их тканью, слегка смоченной в чистом бензине. Зачищать указанные места напильником нельзя, так как это приведет к увеличению зазоров между токоразносной пластиной ротора и электродами крышки и к перебоям в зажигании.

Провода высокого напряжения должны быть плотно вставлены в гнезда крышки.

Обгорание и коррозия на внутренней поверхности электрода (в гнезде крышки) свидетельствуют о том, что провод не доходит до электрода или плохо удерживается в гнезде наконечником, В этом случае нужно зачистить наконечник, затем плотно и до от» каза вставить его в гнездо. Если провод слабо держится в гнезде необходимо предварительно несколько развести лепестки наконечника.

Возникновение дополнительного искрового промежутка в цепи высокого напряжения в результате неплотной установки проводов высокого напряжения в гнездах крышки может привести к выгоранию пластмассы крышки, к выходу из строя катушки зажигания, а также к нарушению нормальной работы двигателя.

При смазывании кулачка и оси прерывателя следует соблюдать осторожность, чтобы масло не попало на контакты прерывателя. Если масло или грязь попали на прерыватель, нужно обязательно протереть контакты замшей, смоченной в чистом бензине.

Обгоревшие контакты необходимо тщательно зачистить, пользуясь специальной абразивной пластиной или плоским бархатным надфилем. Применять для этой цели шлифовальную шкурку нельзя, так как на контактах остаются абразивные частицы.

При зачистке контактов следует удалить бугорок на одном из них и несколько сгладить поверхность другого, на котором образуется углубление (кратер). Это углубление не рекомендуется устранять полностью.

Инструмент для зачистки контактов не должен употребляться для обработки других металлов и не должен быть замасленным или грязным.

Чтобы поверхности контактов были строго параллельны, при зачистке рекомендуется нажимать пальцем на рычажок. Для удобства зачистки лучше контакты снять.

После зачистки контактов нужно обдуть панель прерывателя воздухом, чтобы удалить пыль, протереть контакты замшей, слегка смоченной в чистом бензине, и установить требуемый зазор между контактами.

Контакты прерывателя, поверхность которых имеет сероватый цвет, незначительные неровности, чистить не надо. Чтобы проверить, не заедает ли рычажок на оси, следует отжать рычажок пальцем и затем отпустить его. Отпущенный рычажок под действием пружины должен со щелчком быстро возвращаться в исходное положение. Если рычажок в исходное положение возвращается медленно, то следует проверить натяжение пружины рычажка прерывателя динамометром. Прилагать силу к динамометру надо в направлении оси контактов (перпендикулярно к их поверхностям). Показание динамометра следует замерить в момент начала размыкания контактов. Натяжение пружины должно находиться в пределах, указанных в заводской инструкции для данного типа прерывателя-распределителя.

Проверять характеристики центробежного и вакуумного регулятора-распределителя следует на специальном стенде. При отсутствии стенда надо проверить, не заедает ли центробежный регулятор. Наиболее просто это можно сделать, проверив, если его повернуть рукой относительно валика, а затем отпустить.

Периодически в случае необходимости следует поворачивать наружное кольцо шарикоподшипника для перемещения выработанного участка дорожки качения шариков. Для этого необходимо снять распределитель с автомобиля и выполнить следующие операции.

1. Снять вакуумный регулятор с распределителя; для сохранения регулировки вакуумного регулятора предварительно нужно отметить рисками его положение на корпусе (до отвертывания винтов надо сделать одну против другой две риски: на кронштейне вакуумного регулятора, на корпусе распределителя).
2. Снять панель прерывателя.
3. Путем проворота колец шарикоподшипника проверить, нет ли местного износа из-за того, что во время работы распределителя внутреннее кольцо совершает колебательное движение. В случае такого износа, который обнаруживается торможением колец в месте износа при повороте или по их качанию, необходимо проворачивать наружное кольцо шарикоподшипника до устранения торможения или качания. Затем следует заложить в шарикоподшипник смазочный материал.
4. Собрать распределитель, проверить его на стенде и в случае необходимости отрегулировать.

При проверке аппаратов системы зажигания можно руководствоваться их параметрами, указанными в таблицах технических характеристик, в случае отсутствия нужных параметров, необходимо обратиться к инструкциям на автомобиль данной марки.

Источник

Ремонт системы зажигания автомобиля

Техническое обслуживание системы зажигания

Военная Энциклопедия — историко-архивный военно-патриотический портал

главная☆советская военная энциклопедия☆военная техника☆военная наука☆военное обозрение☆история оружия☆форум

военная техника ☆ статьи по устройству ВАТ ☆

При ТО-1 очищают поверхности приборов зажигания от пыли и грязи, проверяют плотность крепления всех разъемов экранирующих шлангов проводов высокого напряжения и разъемов проводов низкого напряжения.

При ТО-2 смазывают валик и втулку ротора распределителя зажига­ния; осматривают распределитель и проверяют установку зажигания; вы­ворачивают свечи, проверяют и регулируют зазор между их электродами; протирают съемные детали свечей, проверяют состояние изоляции проводов и их крепление.

При четвертом ТО-2 снимают, осматривают и устраняют неисправ­ности распределителя зажигания.

При СТО проверяют систему зажигания, чтобы избежать затруднен­ного пуска холодного двигателя зимой.

Валик распределителя смазывают через колпачковую масленку, ввернутую в его корпус. С этой целью масленку поворачивают на 1/2…1 оборот; если требуется в масленку закладывают смазку Литол-24. Втулку ротора смазывают 4…5 каплями масла, применяемого для двигателя.

Зазор между электродами свечей проверяют с помощью специального круглого щупа. Установка нормального зазора производится подгибанием бокового электрода.

При снятии распределителя зажигания с двигателя его разбирают, осматривают все элементы, очищают от грязи и пыли, собирают и прове­ряют его работу на специальном стенде.

Рис. 76. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала; 3 -риска, на фланце корпуса привода распределителя; 4 — верхний фланец корпуса привода распределителя; 5 — паз на валу привода распределителя: 6 — нижний фланец корпуса распределителя.

Установку зажигания выполняют в случае снятия с двигателя рас­пределителя или при нарушении опережения зажигая. Порядок выполнения этой работы следующий:

1. устанавливают поршень первого цилиндра в положение за 4,5 до ВМТ. Для этого выворачивают свечу, закрывают отверстие бумажной пробкой и провертывают коленчатый вал до выталкивания пробки, после чего устанавливают метку на шкиве коленчатого вала (рис.76) между цифрами 3 и 6 на шкале указателя установки зажигания;
2. устанавливают паз 5 на верхнем торце вала распределителя так, чтобы он находился на одной линии с дисками 3 на верхнем фланце корпуса привода распределителя и был смещен влево и вверх от центра вала;
3. вставляют привод распределителя в гнездо блока, обеспечивая перед этим соосность отверстий под болты в нижнем фланце корпуса привода и резьбовых отверстий в блоке;
4. в установленном на место приводе распределителя располагают паз валика параллельно оси, соединяющей отверстия на верхнем фланце кор­пуса привода;
5. проворачивают коленчатый вал на два оборота при этом метка на шкиве должна быть между цифрами 3 и 6 на указателе зажигания; ставят на место распределитель так, чтобы пластины октан- корректора были направлены вверх, снимают крышку экрана, экран и крышку распределителя и поворотом корпуса распределителя совмещают красные метки на роторе и статоре датчика импульсов, при этом ротор отжимают против хода часовой стрелки для выбора зазоров. В этом положении закрепляют корпус распреде­лителя и затягивают болт крепления верхней пластины октан-корректора;
6. устанавливают крышку распределителя и экран, проверяют правиль­ность установки проводов, подведенных к крышке распределителя в соответствии с порядком работы цилиндров (1-5-4-2-6-3-7-8).

Проверяют правильность установки зажигания пробегом. При движении на прямой передаче со скоростью 30 км/ч на ровной дороге резко нажимают на педаль дроссельных заслонок. Если при этом скорость возрас­тает до 50 км/ч и слышны слабые быстроисчезающие детонационные стуки, то зажигание установлено правильно. Если стуки «отсутствуют, то угол опережения зажигания увеличивают, если стуки, сильные — уменьшают. Кор­ректировку угла зажигания производят октан-корректором. Перед пробе­гом автомобиля двигатель должен быть прогрет до 75-80°.

Метки: техническое обслуживание ☆ устройство автомобиля ☆ электрооборудование автомобиля ☆

Устройство и работа приборов системы зажигания Неисправности системы зажигания

Только качественная недорогая мебель производства России. Вся мебель проверена специалистами.

Военная Энциклопедия. Карта сайта.

Почему машина на ходу глохнет

Что касается наиболее часто встречающихся неисправностей, с которыми сталкивается много водителей автомобилей ВАЗ, к перечню распространенных причин можно отнести и приводящие к тому, что отечественная машина 2106 глохнет на ходу. Рассмотрим их детально.

1. Низкое качество используемого топлива. Именно с этого специалисты рекомендуют начинать поиски источника проблемы. Если при сливе старого топлива и замене его новым вам повезет и машина заведется, можно с уверенностью утверждать, что экономить на качестве бензина для автомобиля не следует.
2. Свечи. Зачастую после смены топлива и сохранности проблемы, то есть все еще не заводится ВАЗ, подозрение падает на свечи. Следует проверить их состояние после того, как они будут выкручены, и при необходимости заменить на новые.
3. Топливный фильтр. Очень часто забитый фильтр может провоцировать перебои подачи топлива, в результате чего ВАЗ 2106 глохнет на ходу. Для устранения неисправности достаточно произвести замену топливного фильтра.
4. Проблемы с воздушным фильтром решаются таким же методом, как и с топливным. Забитый фильтр не дает проходить воздуху, что приводит к давлению мотора, то есть падению мощности. Так процесс сгорания смеси не будет осуществляться, как следствие — мотор будет глохнуть.
5. Проблема в бензонасосе. Неисправность бензонасоса приводит к тому, что ВАЗ 2106 глохнет или вовсе не запускается. Лечение — проверка насоса с последующим ремонтом или заменой.
6. Аккумулятор: окисление или плохой контакт клемм. Клеммы следует проверить, после чего почистить или заменить АКБ.
7. Если двигатель заглох на ходу и больше не заводится, причиной может являться генератор, который не дает заряда. А так как машина питается только от аккумулятора и, как известно, его надолго не хватает, авто начинает работу на АКБ до тех пор, пока он полностью не сядет.
8. В современных марках причиной поломки могут стать неисправности электрооборудования. С такой проблемой лучше сразу обращаться к специалистам, ведь без опыта и знаний можно полмашины заменить, а от проблемы не избавиться.

Каждый автовладелец, который ездит на классических автомобилях от «АвтоВАЗ», постоянно сталкивается с какими-то проблемами. Часто случается, что очень нужно ехать прямо сейчас, но машина не заводится. ВАЗ 2106 тому не исключение. Такому поведению есть несколько типовых причин. Сегодня мы рассмотрим основные неполадки, которые могут произойти с «шестеркой».

Прерыватель-распределитель

Основными неисправностями являются:

• износ и обгорание контактов
• уменьшение упругости пружин
• износ текстолитовой втулки и пятки рычажка прерывателя
• трещины или сквозной искровой пробой деталей (крышка, ротор)

Обгоревшие контакты зачищают стеклянной шкуркой или специальным надфилем с последующей протиркой ветошью, смоченной в бензине. При высоте контактов менее 0,6 мм заменяют рычаг прерывателя или контактную стойку в сборе. Вместо изношенных контактов припоем ПСр-70 припаивают новые.

Натяжение пружины проверяют с помощью динамометра. Усилие пружины по оси контактов в момент их разрыва должно составлять не менее 4,9 Н. Момент разрыва контактов определяют по контрольной лампе. В случае ослабления пружины рычаг прерывателя в сборе заменяют.

В регуляторах опережения зажигания поврежденные пружины, диафрагму, прокладку под штуцер, текстолитовые детали заменяют новыми.

В собранном прерывателе-распределителе валик должен вращаться легко, его продольное перемещение не должно превышать 0,25 мм. Собранный прерыватель-распределитель регулируют и испытывают на стенде КИ-968. Его соединяют с индукционной катушкой и АКБ стенда. Среднее значение силы тока, проходящего через контакты прерывателя, при прочих равных условиях зависит от угла замкнутого состояния контактов, т. е. от угла поворота кулачка прерывателя, в пределах которого контакты находятся в замкнутом состоянии. На стенде его контролируют с помощью прибора ИУК. Угол проверяют при частоте вращения кулачка 1500 мин-1 и регулируют изменением зазора между контактами.

Пригодность конденсатора определяют методом сравнения с эталонным по качеству искрообразования. Если при включении в цепь испытуемого конденсатора интенсивность искрообразования уменьшается, конденсатор неисправен.

В собранном прерывателе-распределителе проверяют бесперебойность искрообразования. При постепенном повышении частоты вращения валика распределителя до заданных техническими требованиями значений не должно быть заметных на глаз и слух перебоев в искрообразовании на трехэлектродных разрядниках с искровым промежутком 7—10 мм.

Правильность чередования искрообразования в распределителе проверяют при подаче высокого напряжения от индукционной катушки на неоновую лампу синхроноскопа стенда. Угол чередования вспышек лампы, измеряемый по шкале градуированного диска при частоте вращения валика распределителя 100— 150 мин-1, должен составлять 90° для кулачков с четырьмя выступами, 60° — с шестью и 45° — с восьмью выступами. Отклонение не должно превышать ±1°. Большая неравномерность свидетельствует об износе кулачка.

Работу центробежного регулятора опережения зажигания проверяют также с помощью синхроноскопа. Плавно увеличивая частоту вращения валика распределителя, по тахометру определяют, при какой частоте вращения началось и закончилось смещение светящейся риски относительно нулевого деления шкалы, и устанавливают величину угла смещения риски. Полученные данные сравнивают с техническими требованиями. Регулируют работу центробежного регулятора изменением натяжения пружины грузиков или заменой пружин.

Вакуумный регулятор опережения зажигания проверяют после подсоединения к штуцеру вакуумного насоса и вакуумметра. Характеристики вакуумного регулятора изменяют с помощью регулировочных шайб, устанавливаемых под его пробкой.

При испытании электрической прочности крышки и ротора распределителя высокое напряжение от индукционной катушки стенда подают на центральное гнездо крышки, а выводные провода высокого напряжения соединяют с разрядниками, выдерживая искровой промежуток 10 мм. Устанавливают частоту вращения вала распределителя 500-700 мин-1 и наблюдают новообразование на разряднике. Ротор и крышка считаются исправными, если искрообразование на разряднике бесперебойное.

Назначение, принцип работы катушки зажигания

Устройство является наиболее консервативной деталью в бензиновом ДВС. Ее прототип был изобретен в Германии инженером Румкорфом в середине девятнадцатого века. Она заменила магнето в двигателях автомобилей в начале 20-го века.

Основное назначение устройства – преобразование низковольтных электрических импульсов амплитудой около 12 Вольт (напряжение бортовой сети автомобиля) в высоковольтные импульсы амплитудой более 15.000 Вольт. Высокое напряжение необходимо для пробоя рабочей зоны свечи зажигания.

По типу исполнения и схеме зажигания катушки классифицируют:

• одиночные;
• сдвоенные (строенные, четырехблочные);
• индивидуальные.

Устройство катушки зажигания

Одиночные устройства применяются в системах с распределителем зажигания. Сдвоенные используют в четырехцилиндровых ДВС без распределителя. Одна часть формирует высоковольтный импульс на 1-й и 4-й цилиндр, вторая обслуживает 2 и 3-й. Строенные и четырехблочные катушки иногда применяются соответственно в шестицилиндровых и восьмицилиндровых двигателях. В современных автомобилях широкое распространение получили индивидуальные катушки. Они устанавливаются на каждую свечу зажигания индивидуально. Индивидуальная катушка свечи зажигания имеет ряд преимуществ по сравнению с обычными:

• отказ одного из устройств не ведет к полному останову двигателя;
• более просто организовать схему электронного управления;
• отсутствие механического распределителя зажигания делает систему более надежной;
• распределение импульсной нагрузки уменьшает токи, способствует увеличению ресурса;
• облегчается определение неисправного устройства, которое легко производится компьютерной диагностикой;
• в большинстве индивидуальных катушек установлен импульсный усилитель, он управляется малыми сигнальными токами, что уменьшает электрические помехи, увеличивает надежность электрооборудования.

По типу управления подразделяют:

• контактные;
• электронные;
• со встроенным коммутатором (импульсным усилителем).

В контактных бобинах зажигания низковольтный импульс формируется прерывателем. При коммутировании первичной цепи прерывателем в первичной цепи индуцируется импульс электродвижущей силы. Устройство представляет автотрансформатор, который увеличивает амплитуду импульса в N раз, где N – коэффициент трансформации, равный отношению числа витков во вторичной к первичной обмотке. Коэффициент трансформации контактных устройств превышает 1000.

В бесконтактных системах применяют электронные катушки. Их коэффициент трансформации больше, они формируют стабильную искру. При ремонте нельзя взаимозаменять контактные и бесконтактные устройства.

Встроенный коммутатор установлен на большинство индивидуальных катушек, часто устанавливается на сдвоенные. К их недостатку относится более высокая вероятность отказа в связи с наличием электронных комплектующих.

На что следует обратить внимание

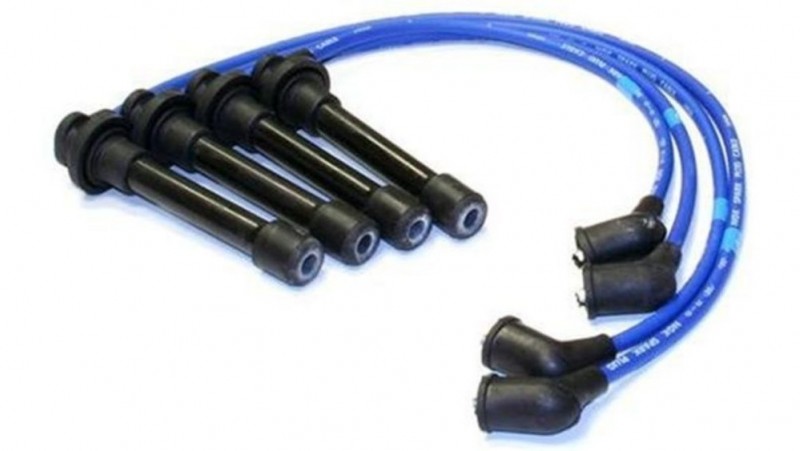

Сначала проверьте провода на наличие видимых повреждений – оплавлений и нарушений изоляции. Быстрый выход проводов из строя может наблюдаться в следующих ситуациях:Вибрация. Причиной выхода из строя проводов может быть вибрация двигателя, которая приводит к ослаблению электрических контактов свечей зажигания. При этом возрастает напряжение, подводимое к свечам. Рост напряжения может вывести из строя не только высоковольтные провода, но и катушки зажигания.

Высокие температуры. Тепло от двигателя может расплавить изоляцию и наконечники проводов. Поврежденный наконечник нарушает фиксацию провода и влияет на работу соответствующей свечи. Повреждение изоляции может привести к заземлению провода на металлические детали кузова, при этом искрообразование в цилиндре будет отсутствовать.

Абразивное воздействие. Когда высоковольтные провода начинают касаться деталей двигателя (в особенности с острыми краями), возникают повреждения и поломки проводов. Если это происходит, то возникает риск заземления провода на кузов.

Проверка сопротивления проводов, которые ведут на автомобильные свечи

Необходимое оборудование: цифровой мультиметр

Настройте цифровой мультиметр на измерение сопротивления (Омы, ?). Удерживайте контакты тестера на обоих концах провода и определите его сопротивление. Сообщество автомобильных инженеров (Society of Automotive Engineers, SAE) установило верхнюю границу значения сопротивления на уровне 3,600 Ом·м. Тем не менее производители автомобилей могут рекомендовать другие значения, поэтому для справки лучше обратиться к руководству по ремонту автомобиля.

Проверка на наличие короткого замыкания провода

Необходимое оборудование: 12-вольтовый индикатор фазы

Присоедините индикатор к «земле». Запустите двигатель и проведите индикатор вдоль всех проводов. Появление искры указывает на повреждение изоляции провода и необходимость его замены.

Примечание
При проверке на наличие короткого замыкания проводов постарайтесь избегать контакта с металлическими деталями в подкапотном пространстве.

Методы диагностирования по характеру измерения параметров

• Прямые методы основаны на измерении структурных параметров технического состояния непосредственно прямым измерением (размер детали, зазор в подшипниках, прогиб ремня привода вентилятора и т.д.)
• Косвенные методы основаны на определении структурных параметров состояния составных частей по косвенным (диагностическим) параметрам при установке диагностического устройства без разборки машины. Этими методами определяются физические величины, характеризующие техническое состояние механизмов и систем машины: давление масла, расход газа (топлива, масла), параметры вибрации, ускорение при разгоне двигателя и др.

Техническое диагностирование при эксплуатации машин приурочивается к соответствующему виду технического обслуживания. Это позволяет снизить трудоемкость выполнения операций технического обслуживания, повысить их эффективность и обеспечить безотказность работы объекта до следующего контроля и обслуживания.

Результаты диагностирования заносят в специальную карту, в которой год и дату поступления техники считают от последнего капитального ремонта (или от начала эксплуатации для новых автомобилей). Наработку от начала эксплуатации ставят в том случае, если автомобиль не подвергался капитальному ремонту. В заключение указывают вид ремонта основных агрегатов, либо автомобиля в целом, или же остаточный ресурс и номер очередного технического обслуживания.

Основным источником достоверной информации о техническом состоянии каждого отдельно взятого автотранспортного средства является технический контроль, включающий осмотр и инструментальное диагностирование.

В соответствии с принятой терминологией под техническим контролем в сфере производства понимается проверка соответствия продукции установленным техническим требованиям (соответствие технического состояния автотранспортного средства нормативно-технической документации и законодательным нормам).

Техническая диагностика — отрасль знаний, изучающая и устанавливающая признаки неисправностей составных частей объектов, разрабатывающая методы и средства, с помощью которых дается заключение (ставится диагноз) о техническом состоянии объектов диагностирования, а также принципах построения и организации использования систем диагностирования.

Техническое состояние — совокупность подверженных изменению в процессе производства или эксплуатации свойств объекта, характеризуемая в определенный момент признаками и параметрами состояния, установленными технической документацией на этот объект.

Объект диагностирования — изделие (транспортное средство) и его составляющие, подвергаемые диагностированию.

Техническое диагностирование — процесс определения технического состояния объекта диагностирования с требуемой точностью.

Результатом диагностирования является диагноз — заключение о техническом состоянии объекта с указанием при необходимости места, вида и причины дефекта.

Средства и объекты диагностирования, подготовленные к проверке параметров состояния или осуществляющие ее по правилам, установленным соответствующей документацией, называются системой технического диагностирования. Таким образом, различают понятие диагностики как отрасли знаний и как области практической деятельности. В первом случае используется термин «техническая диагностика», во втором — «техническое диагностирование».

Важнейшее требование к диагностированию — возможность оценки состояния объекта без его разборки.
