Ремонт стартера тойота камри v30

Почему не крутит стартер на Камри?

Основной функцией стартера является запуск двигателя автомобиля. Зачастую этот важный компонент неожиданно выходит из строя и перестает крутить. Оказаться в такой ситуации могут и владельцы Toyota Camry. Особенно часто с ней сталкиваются обладатели Камри 30 или 40 кузова. Машина просто не заводится либо заводится, но «через раз». И всему виной стартер. Причин, почему он не крутит, могут быть несколько.

Причины неисправности стартера у Камри

Starter – один из важнейших компонентов автомобиля. Если у него начинаются неполадки, то пользоваться машиной становится проблематично. Камри может отлично выполнять свою задачу, но стоит заглушить двигатель на одну минуту, как она уже не заводится ни при каких усилиях. Произойти это может в любой момент.

Принцип работы стартера — видео:

Стартер при таких проблемах может вести себя следующим образом:

• Вообще не запускается;
• Щелкает, но не крутит коленвал;
• Придает коленвалу крайне медленное вращение, недостаточное для запуска двигателя;
• Вызывает скрежет бендикса, шестерня которого не сцепляется с коленвалом.

Причины, как правило, оказываются решаемыми. Однако в большинстве случаев, когда не крутит starter, лучше всего обратиться в автосервис к профессионалам.

Проблемы с АКБ

Самой распространенной причиной, почему не крутит стартер, является АКБ. Как правило, он просто разряжен, из-за чего количества энергии недостаточно для запуска движка. Однако в такой ситуации срабатывает реле, из-за чего слышен характерный щелчок. При этом часто тускнеют лампочки на приборной панели.

Также стартер не крутит, если у Камри ненадежно зафиксированы или окислены клеммы аккумулятора. Это негативно сказывается на плотности контакта, из-за чего запуск двигателя становится проблематичным или вообще, невозможным.

Проблемы, вызванные АКБ, могут заключаться в прилегающих проводах. Ненадежно закрепленный «плюсовой» провод аккумулятора, провод вывода реле или массы двигателя зачастую становятся причиной неполадок в работе стартера у Камри.

Плохой контакт на замке зажигания, провод управления

Некачественно закрепленные провода замка зажигания у Тойоты тоже приводят к тому, что стартер перестает вращать коленвал. Для выявления неполадок нужно тщательно проверять напряжение на реле и клеммах АКБ при поворотах ключа. Также может быть поврежден сам замок или ключ.

Стартер перестанет работать и при неполадках, связанных с проводом управления, или выходе из строя предохранителей. При попытке завести Камри с помощью ключа, ничего не произойдет.

Неисправности втягивающего реле

Стартер на Камри может перестать крутить из-за неисправности втягивающего реле. Короткое замыкание, повреждения, включая обрывы обмоток, изнашивание – все это может привести к невозможности запуска движка на Камри. Наиболее специфичными причинами могут выступать подгорание пятаков или подклинивание якоря.

Короткое замыкание в обмотке

Такая проблема реже встречается у Камри v40, но 30 кузов страдает от нее довольно часто. Постепенное изнашивание изоляции на обмотке приводит к возникновению короткого замыкания. Часто причиной становится механическое повреждение или воздействие химических веществ. В таких ситуациях требуется полная замена стартера.

Неправильный подбор втулок

Еще одна причина, по которой стартер на Камри не крутит, связана с неправильным выбором втулок. Тогда двигатель без проблем заводится в холодном состоянии, но после разогрева запуск не удается. Временным решением будет не глушить его, если планируется продолжить дорогу в ближайшее время.

Суть проблемы в том, что втулки с меньшим, чем нужно, диаметром не могут выполнять свою задачу после разогрева двигателя. При повышении температуры детали увеличиваются, из-за чего диаметра втулок становится недостаточно. От этого не крутится коленвал.

Бендикс

Если при запуске двигателя Камри появляется только жужжание, то стоит обратить внимание на бендикс. В такой ситуации стартер начинает вращать якорь, но машина не заводится. Причина в том, что бендикс, представляющий собой муфту, начинает вращаться в две стороны, а должен только в одну. Потребуется полная замена всего узла.

Также могут быть изношены зубья, которые должны схватывать маховик и замыкать контакт. Достаточно замены шестеренки и полноценной чистки вала.

Щеточный узел

Камри, у которой стартер не крутит коленвал, может иметь проблемы со щетками. Они могут быть изношенными, чему больше подвержены модели Камри в 30 кузове. По причине проблем со щетками могут возникать неисправности реле.

Изношенные щетки — видео:

Так ли серьезны неполадки

Камри в 30 или 40 кузове часто страдают от того, что стартер не крутит. Причем иногда он может покрутить секунду, после чего остановиться. Этого недостаточно для запуска двигателя. Если вы столкнулись с тем, что стартер не крутит, стоит сразу же обратиться в сервис, чтобы исключить будущие проблемы. За одной неполадкой могут возникать другие. Если не починить один компонент, то начнут выходить из строя остальные, а потом и сам автомобиль.

Источник

Ремонт стартера тойота камри v30

СНЯТИЕ И УСТАНОВКА СТАРТЕРА (МОДЕЛИ С ДВИГАТЕЛЕМ 1–2AZ-FE)

Отсоедините провода от клемм аккумуляторной батареи

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

Отверните два болта крепления и снимите стартер (рис. 1).

Затяните гайку крепления 30 вывода моментом затяжки 30 Нм.

Затяните два болта крепления стартера моментом затяжки 39 Нм.

Установите остальные компоненты в порядке, обратном снятию.

СНЯТИЕ И УСТАНОВКА СТАРТЕРА (МОДЕЛИ С ДВИГАТЕЛЕМ 1МZ-FE)

Отсоедините провода от клемм аккумуляторной батареи.

Снимите аккумуляторную батарею с опорой.

Снимите воздушный фильтр в сборе с кронштейном.

Отсоедините разъем стартера.

Отверните гайку и отсоедините вывод 30 проводки стартера.

Отверните два болта крепления и снимите стартер (рис. 2).

Затяните гайку крепления 30 вывода моментом затяжки 9,8 Нм.

Затяните два болта крепления стартера моментом затяжки 42 Нм.

Установите остальные компоненты в порядке, обратном снятию.

ПРОВЕРКА РАБОТЫ СТАРТЕРА

Проверка реле стартера

Проверка должна производиться в интервале 3–5 с во избежание повреждения обмотки статора.

Проверка втягивающей обмотки тягового реле.

Отсоедините провод от вывода стартера «С».

Подсоедините провода от аккумуляторной батареи к выводам тягового реле, как это указано на рисунке 3.

Убедитесь, что шестерня обгонной муфты выдвинулась наружу.

Если ведущая шестерня обгонной муфты не выдвинется, то замените тяговое реле.

Проверка удерживающей обмотки

При подсоединениях, выполненных в порядке, указанном в предыдущей проверке, и выдвинутой ведущей шестерне обгонной муфты, отсоедините отрицательный провод от вывода «С» (рис. 4).

Убедитесь, что ведущая шестерня остается выдвинутой.

Если ведущая шестерня возвращается внутрь, то замените тяговое реле.

Проверка возврата ведущей шестерни обгонной муфты

Отсоедините отрицательный провод от корпуса тягового реле (рис. 5).

Убедитесь, что ведущая шестерня обгонной муфты втянулась внутрь.

Если ведущая шестерня обгонной муфты не втянулась, то замените тяговое реле в сборе.

Проверка работы стартера без нагрузки

Подсоедините провода от аккумуляторной батареи и от амперметра к стартеру, как это указано на рисунке 6.

Проверьте, что якорь стартера вращается равномерно и ведущая шестерня обгонной муфты выдвинута.

Измерьте при помощи амперметра силу тока. Номинальная сила тока при 11,5 В: 90 А.

ПРОВЕРКА РЕЛЕ СТАРТЕРА

Используя омметр, проверьте наличие проводимости между выводами «1» и «2» (рис. 7).

Используя омметр, убедитесь в отсутствии проводимости между выводами «3» и «5». Если сигнал не прерывается, замените реле.

Подведите к выводам «1» и «2» напряжение аккумуляторной батареи.

Используя омметр, проверьте наличие проводимости между выводами «3» и «5». Если сигнал отсутствует, замените реле.

Источник

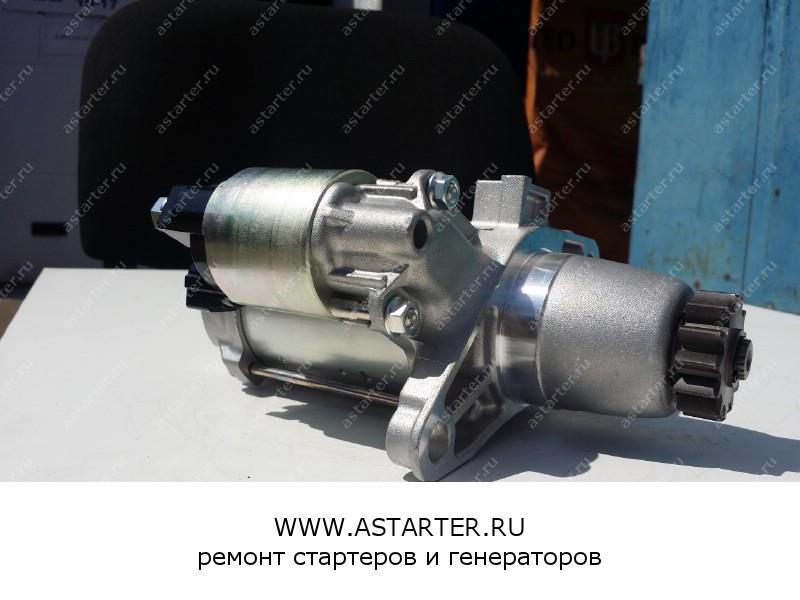

Ремонт и замена стартера на Toyota Camry

Пошаговая рекомендация

Для точного определения места повреждения, потребуется снять стартер 1ZZ с автомобиля. Далее подробно рассмотрим процедуру демонтажа устройства, и процесс замены отдельных элементов.

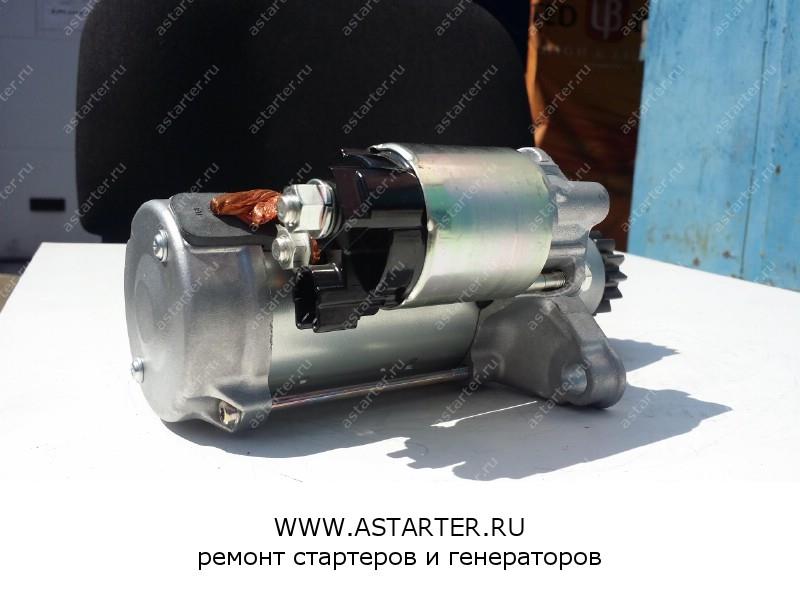

Демонтируем стартер

Замена стартера 1ZZ начинается с отключения минусовой клеммы от аккумуляторной батареи. В дальнейшем потребуется соблюдать следующую последовательность действий:

1. Первоначально потребуется демонтировать кожух охлаждения радиатора. Это необходимо для получения свободного доступа к пусковому механизму мотора. Для снятия кожуха, понадобится выкрутить два болта крепящих крепления радиатора и один болт фиксации трубки кондиционера. Далее откручиваются два крепежных болта кожуха вентилятора радиатора;
2. Отключается питающий штекер вентилятора охлаждения;
3. Далее, предельно аккуратно, демонтируется кожух охлаждающего вентилятора, чтобы не повредить непосредственно радиатор;
4. Для получения доступа к верхнему крепежному болту электростартера 1ZZ понадобиться демонтировать крепежную планку;
5. Теперь необходимо отсоединить проводку. К электростартеру подключены два провода. Один крепится гайкой, а вторым подается питание на катушку втягивающего реле, он крепится защелкой. Провод с защелкой неудобно снимать, пока стартер закреплен на двигателе. Поэтому его можно отсоединить после демонтажа детали;
6. Остается выкрутить два крепежных болта и снять устройство с силового агрегата.

Разбираем и меняем детали

Для проведения ревизии или замены отдельных узлов стартера 1ZZ-FE, понадобится разобрать устройство. Для этого следует придерживаться следующих действий:

• Откручиваются крепежи силового провода и защитной крышки, далее детали снимаются;
• Демонтируется втягивающее реле, посредством откручивания двух гаек крепления;
• Для замены бендикса, потребуется снять стопорное кольцо. Для этого берется торцевая головка необходимого размера, и сбивается втулка стопора. Для снятия стопорного кольца используется отвертка. Остается заменить старый бендикс 1ZZ на новый, смазав вал, вилку, редуктор, втулку и игольчатый подшипник крышки;

При наличии износа щеток, рекомендуется произвести полную замену щеточного узла. Он закреплен двумя винтами

В процессе установки нового щеточного узла, имейте в виду, что первоначально деталь устанавливается на якорь стартера и только после этого фиксируется винтами;
Обязательно требуется выполнить чистку якоря, уделив особое внимание коллектору. В процессе эксплуатации он засоряется графитовой пылью, образующейся от износа щеток

Она забивается между ламелями коллектора. Чистить коллектор рекомендуется сухой кисточкой;
Процедура сборки выполняется в обратном порядке.

Внутри крошка от щеток

Источник

Как заменить щетки на стартере Тойота Камри v30 — Toyota Camry, л., года на DRIVE2

Осмотрите крышки стартера, при обнаружении трещин замените. Если расположенные в крышках втулки, в которых вращается вал якоря, изношены, имеют задиры, раковины и другие дефекты, замените втулки или крышки с дефектными втулками Снимите опору рычага. Треснувшую или значительно изношенную опору замените новой.

Снимите шесть магнитов с якоря, предварительно пометив или запомнив их взаимное расположение. Примечание Неправильная установка магнитов может привести к снижению мощности стартера или вращению его в обратную сторону.

Снятие проверка и установка стартера Toyota Camry

Снимите упорное кольцо магнитов со стороны привода. Установив на деревянный брусок вал привода, четкими ударами молотка сдвиньте по валу якоря ограничительное кольцо, как показано на фото.

Поддев отверткой Осмотрите якорь.

Если коллектор загрязнен или на нем появились риски, царапины и другие дефекты, прошлифуйте коллектор мелкозернистой шкуркой. При значительной шероховатости коллектора или выступании слюды между его пластинами проточите коллектор на токарном станке и затем прошлифуйте мелкозернистой стеклянной шкуркой.

Биение коллектора относительно цапф вала не должно превышать 0,05 мм. Обнаруженный на валу якоря желтый налет ремонт стартера тойота камри v30 подшипника удалите мелкозернистой шкуркой, так как он может стать причиной заедания шестерни на валу. Проверьте надежность пайки выводов обмотки якоря к пластинам коллектора.

Осмотрите обмотку по торцам якоря. Диаметр обмотки должен быть меньше пакета железа якоря.

В противном случае замените якорь. Осмотрите состояние шлицевого соединения вала якоря на отсутствие повреждений в виде забоин и шероховатостей. Незначительные повреждения по возможности удалите мелкозернистой шкуркой.

Проверьте состояние обмотки якоря с помощью контрольной лампы, питаемой напряжением 12 В. Напряжение подводите к пластине ремонт стартера тойота камри v30 и сердечнику якоря — лампа гореть не должна.

В этом случае замените якорь. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной с помощью тестера. Сегодняпосле 11 лет успешного эксплуатирования Камри я вскрыл стартер. Ещё зимой при слышал после запуска двигателя парусекундное жжжжжжииииууууу! Купив за одно щетки для стартера. Ну вообщем как снятья думаю знают. Снимаем аккумуляторкорпус воздушного фильтраего кронштейны и откручиваем сам стартер.

Ну раз рядом заслонкато и туда заглянем.

На первый взгляд вроде нормально. Но тряпка говорит другоену ладно прочистил. Разбираю стартертам после 11 лет эксплуатации просто всё СУХО. Разбираю валыснимаю стопорные кольца со стороны шестерни и со стороны крышки с щетками.

10.5.5 Ремонт стартера

Проверка втягивающей обмотки тягового реле. Подсоединение провода аккумуляторной батареи к выводам тягового реле Подсоедините провода от аккумуляторной батареи к выводам тягового реле, как это указано на рисунке 3.

Убедитесь, что шестерня обгонной муфты выдвинулась наружу. Если ведущая шестерня обгонной муфты не выдвинется, то замените тяговое реле. Проверка удерживающей обмотки Рис.

Убедитесь, что ведущая шестерня остается выдвинутой. Если ведущая шестерня возвращается внутрь, то замените тяговое реле. Проверка возврата ведущей шестерни обгонной муфты Рис. Проверка возврата ведущей шестерни обгонной муфты Отсоедините отрицательный провод от корпуса тягового реле рис.
