Ремонт стиральной машинки замена щеток

Как заменить щетки электродвигателя на стиральной машине

Стиральная машина имеет множество периферийных узлов, исполнительных (ТЭН-нагрев воды, КЭН — набор воды, УБЛ — устройство блокировки люка) и наблюдательных (NTC датчик температуры, Прессостат — датчик уровня воды). Любая стиральная машина подобна живому организму, где каждый орган выполняет свою функцию, направленную на выполнение или поддержание полного цикла. Как и у живых организмов в бытовой техники все узлы(органы) изнашиваются не равномерно, более того есть устройства которые вообще не подвержены старению(износу), например шкив барабана очень и очень редкая поломка, а есть узлы, который ломаются в 50-60% самыми первыми.

Самые «ломучии» узлы стиральной машины

• Нагревательный элемент — накипь и жесткая вода
• Сливной насос — забыли монеты и гвозди в карманах
• Ремень барабана — возрастная болячка
• Манжеты люка — прищемили кусок белья манжетой люка, при вращение она порвалась
• ЩЕТКИ — возрастная болячка

Это большинство неисправностей всех стиральных машин, которые чаще остальных встречаются в нашей практике, полный список будет существенно шире, но так же вряд ли наберет больше 30-50 пунктов, каждый пункт которого, не вошедший в том 10, будет с вероятностью меньше 1%, поэтому мы сейчас рассмотрим первые пять неисправностей и порядок их устранения.

Для начала нужно понять причинно-следственные связи, почему произошла поломка и что ее спровоцировала, так например при неисправности модуля управления стиральной машины, в котором сгорел блок питания, можно бесконечно его ремонтировать, пока не устраним причину поломки, повышенное или пониженное напряжение. Со щетками все гораздо проще, они изнашиваются как карандаш у первоклассника, но только в отличие от карандаша, который нужно постоянно подтачивать, щетки имеют специальную пружинку, которая подталкивает их в процессе работы и обеспечивает хороший контакт.

Как проявляется неисправность щеток двигателя?

КОД ОШИБКИ У каждого бренда(производителя) на этот счет есть свои взгляды, так например некоторые стиральные машины сразу выдают ошибку об отсутсвие вращения двигателя, т.е. модуль управления дает напряжение, которое должно запустить вращения, а сигнал с датчика вращения (тахо) не поступает, что говорит о неисправности либо двигателя, либо датчика.

ЗАВИСАЕТ У других брендов модуль управления спроектирован не так идеально и стиральная машина может просто стоять и бесконечно ждать, так например ходовая стиральная машина Хотпоинт-Аристон может стоять до 3 часов, пытаясь выполнить программу и только потом выдает ошибку, при этом код этой ошибки не всегда говорит о неисправности щеток

ТО КРУТИТ — ТО НЕ КРУТИТ Еще одно распространенное проявление неисправности щеток двигателя, так как износ происходит не равномерно, и в некотором положении коллектора (место двигателя по которому скользят щетки) контакт может сохраняться, при этом в другом месте он пропадает, т.е. стиральная машина может работать, а может зависнуть, когда-то отожмет, а другой раз и не станет, это говорит о износе щеток и плохом контакте. Подобное поведение и продолжение эксплуатации, приведет к износу коллектора и потребует дорогую замену мотора целиком, поэтому щетки нужно менять при первых признаках.

Как проверить исправность щеток не разбирая машины?

Самый простой способ проверки работы двигателя и его исправность, а заодно и работу щеток, ВКЛЮЧИТЬ НА ОТЖИМ, если стиральная машина вышла на обороты и вращает в обе стороны, значит все в порядке, при желании конечно же можно проделать эту процедуру несколько раз, чтобы точно убедиться в отсутсвие проблемы.

Как снять мотор стиральной машины?

ВАЖНО. ПЕРЕД ЛЮБЫМ НАЧАЛОМ РАЗБОРКИ ОБЕСТОЧИТ ТЕХНИКУ.

1. Нужно получить к нему(мотору) доступ, открутив заднюю стенку, затем нужно снять приводной ремень барабана, который обеспечивает передачу вращения от двигателя к барабану
2. Отключаем разъем питания двигателя и провод заземления
3. Откручиваем крепежные болты
4. Опускаем двигатель на пол
5. Наклоняем машинку и достаем двигатель

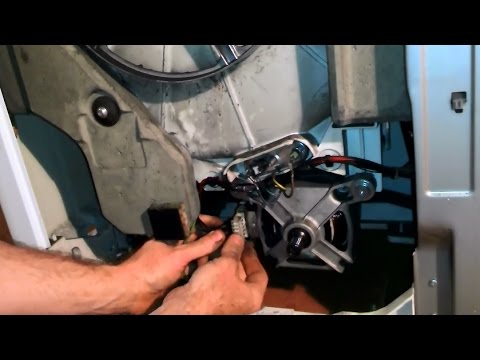

Как заменить щетки электродвигателя стиральной машины?

А. Замена щеток стиральной машины BOSCH
Здесь все просто, ничего паять не нужно, разбираем пластиковый корпус, достаем сам уголек щетки и вставляем обратно новый, за счет конструкции ничего паять не нужно, все держится на специальных уступах.

Б. Замена щеток стиральных машин Индезит, Аристон, Самсунг
В отличие от щеток БОШ, на всех остальных стиральных машинках щетки припаяны к железному корпусу, с помощью точечной сварки, крепление довольно прочное и не отвалится.

Так как при замене щеток, Вам придется соединить медный провод с железным корпусом, то простой пайкой тут не отделаешься, так как нужно соединять два разнородных металла. Мы не рекомендуем испытывать судьбу и применять сильные кислоты для пайки, куда как легче, не полностью оторвать проводок старой щетки, а чуть чуть отставить его и обкусить, чтобы припаивать щетки не к стальному корпусу, а к остатку межной оплетки старой щетки, которая уже в свою очередь крепко соединена с корпусом.

Щетки

Очень часто электродвигатели стиральных машин выходят из строя от больших нагрузок и основной поломкой считается износ угольных щеток коллектора двигателя, которые бывают как обычные, так и сендвич .

Источник

Как заменить щетки двигателя в стиральной машине

В теории работа многих деталей двигателя в СМА может длиться от 6 до 8 лет. Но фактически, все зависит от условий и длительности эксплуатации техники.

Чтобы узнать, износились ли щетки, стоит обратить внимание на несколько факторов:

• Электромотор резко потерял свою мощность. Это может быть связано и с растяжением ремня привода.
• Нехарактерный шум при стирке. Хотя и это явление может быть обусловлено другими причинами, например: попаданием мелкого предмета в пространство между баком и барабаном. Стук также может появляться в случае износа подшипников.

Причины, по которым нужно заменить щетки

Из-за чего могут износиться детали:

• из-за перепадов напряжения в электросети;
• из-за перегруза барабана бельем и его дисбаланс;
• из-за постоянного выбора максимальных оборотов отжима.

Виды щеток двигателя в стиральной машине

Щетки бывают трех типов:

• медно-графитовые;
• электро-графитированные;
• угольно-графитовые.

Эта информация поможет вам правильно подобрать аналоги для своей модели машинки.

Давайте рассмотрим несколько важных вопросов:

1. Где находятся щетки в стиральной машине.
2. Возможен ли ремонт щеток электродвигателя.
3. Как правильно поменять щетки в стиральной машине-автомат.

Разборка корпуса

Перед тем как приступить к разборочным работам, следует обесточить технику. Чтобы пробраться к мотору, нужно снять заднюю крышку машинки. Как правило, ее удерживает несколько креплений, открутить которые можно, используя обыкновенную отвертку.

Далее действуйте по такой неоднократно проверенной мастерами схеме:

1. Снимите ремень привода, потянув его на себя, в это время прокручивая шкив. Если вы сделаете все правильно, ремень без труда соскочит. Отложите ремень в сторону, заодно осмотрев его состояние (возможно, его нужно заменить).
2. Отключите проводку от движка, чтобы достать его. Чтобы провода легко снялись, тяните разъем к себе.
3. Обычно мотор крепится внутри корпуса на винтах или болтах. Открутите их, чтобы достать деталь.

Замена щеток мотора

Замена щетки двигателя стиральной машины должна начинаться с подбора новых деталей. Чтобы не произошло случайной ошибки, вы должны четко знать тип и вид мотора своей стиральной машины. Чтобы узнать эту информацию, найдите наклейку с маркировкой на самом моторе.

Вы можете найти новые щетки в таких местах:

• В специализированных магазинах, торгующих запчастями.
• В сервисных центрах, специализирующихся на обслуживании стиральных машин.
• В интернет-магазинах.

Разберемся в том, как правильно поставить щетки:

1. Открутите старые щетки и осмотрите их. Если ваша стиралка сбоит именно из-за них, то вы заметите крайнюю изношенность этих элементов.
2. Также осмотрите коллектор, прокрутив его пальцами. Если вы обнаружите только скромные царапины, то от них сможете легко избавиться, используя обычную наждачную бумагу.
3. Бережно вставьте щетки вместо старых, зафиксируйте их, используя винты и отвертку.
4. Далее прокрутите руками мотор. Это даст вам понимание того, насколько плотно щетки прилегают к движку. При вращении должны быть слышны легкие щелчки.

Если вы убедились в правильности проведения всех работ, можете начать обратную сборку вашей СМ.

Сборка машинки

Теперь вы знаете, как заменить щетки на стиральной машине. Но, чтобы техника исправно работала, важно собрать все так, как было. И главное – чтобы не осталось лишних деталей и креплений, как часто бывает в анекдотах.

• Прикрутите движок на место, используя крепления.
• Верните в исходное положение ремень привода стиральной машины. Для этого вначале наденьте его на шкив, затем вращайте его, придерживая ремень рукой. Прокрутите шкив еще пару раз, чтобы убедиться в правильном расположении ремня.
• Соедините мотор с проводами.
• Установите на место заднюю панель и закрепите саморезами.
• Запустите тестовую стирку. Если работа машинки нормализовалась, значит, вы все сделали правильно.

Важно! Первое время щетки могут немного постукивать, пока не притрутся. Позже этот звук исчезнет, не волнуйтесь.

Что касается ремонта щеток, то, достав их, вы сами поймете, что этот элемент ремонту не подлежит – возможна только замена.

Также вам придет на помощь видео:

Источник

Как заменить щетки двигателя в стиральной машине

Стирка белья в машинке предусматривает не только обработку порошком. На удаление загрязнений влияет механическое воздействие — вращение барабана. Крутящий момент обеспечивает двигатель, который работает за счет передачи щетками электричества. Поэтому когда мотор прекращает работать, в первую очередь проверяются его составляющие. Если вы хотите самостоятельно провести ремонт техники, тогда читайте, как заменить щетки двигателя в стиральной машине. Поэтапное описание работ поможет быстро справиться с задачей.

Где находятся щетки? Принцип работы

Эти две детали находятся по обеим сторонам корпуса мотора. Их стержень состоит из графитового материала, поэтому со временем стирается. Срок службы щеток в среднем составляет от 6 до 8 лет. Принцип работы таков: стержень щетки находится в контакте с ротором двигателя. Через подключенную проводку на них подается электричество, которое переходит к ротору и вызывает его вращение.

Обычный электрический мотор в стиральной машине (СМ) передает крутящий момент баку через ремень привода.

Ремонт щеток электродвигателя может понадобиться при износе или перегорании, которые случаются по вине таких факторов:

• Частой перегрузки барабана бельем.
• Скачков напряжения в сети.
• Частом использовании максимального отжима.

Стержни деталей могут отличаться в зависимости от материала изготовления:

1. Угольно-графитовые.
2. Медно-графитовые.
3. Электрографитированные.

Определить, что пора осматривать мотор и его составляющие, помогут такие признаки:

• Плохое вращение барабана, слабый отжим.
• Шум во время работы. Если заглянуть под корпус, видно искрение.
• Полная остановка машины.

Подобные признаки могут указывать на проблемы с ремнем, поэтому необходимо разобрать технику и провести осмотр.

Замена щетки двигателя стиральной машины

Подготовьте деталь для замены. В магазине вы можете назвать марку и модель своей стиралки. Продавцы предложат подходящие щетки, потому что для каждой модели СМА они отличаются. Если вы хотите точно убедиться в правильности выбора, тогда демонтируйте старые детали и отправьтесь с ними в магазин.

Для ремонта вам понадобятся:

• Шлицевая и крестовая отвертки.
• Гайковые ключи.
• Новая деталь.

Обесточьте стиралку. Перекройте впускной клапан подачи воды. Придется демонтировать заднюю панель, поэтому подготовьте емкость и отключите заливной шланг от корпуса. Осторожно! Из него польется вода.

Лучше сразу слить остатки воды из бака, чтобы при наклоне корпуса она не попала на детали.

• Откройте дверцу под загрузочным люком.
• Подставьте емкость.
• Выкрутите пробку фильтра против часовой стрелки.

• Дождитесь слива жидкости.

Как заменить щетки на стиральной машине? Приступайте к демонтажу панели:

• Снимите верхнюю крышку СМА, выкрутив сзади болты.

• Сдвиньте ее назад и уберите с корпуса.
• Выкрутите винты по периметру задней стенки.
• Уберите ее в сторону.

Если ремень слетел со шкива, верните его на место. Под баком вы увидите выводы мотора.

Вытащите фишки его проводки из разъемов. Используя ключ, открутите гайки болтов крепления. Достаньте движок из корпуса.

Перед тем как поменять щетки в СМА, открутите их крепления и выключите контакты.

Если стержень изношен больше, чем наполовину, тогда детали нуждаются в замене. При сильном истирании их корпус трется о ротор, что приводит к искрению.

Прокрутите коллектор. Нормально ли он вращается? Нет повреждения ламелей? Если все в порядке, тогда установите новые элементы по обеим сторонам движка.

Как правильно поставить щетки:

1. Установите детали в прежние гнезда.
2. Подключите контакты.
3. Закрепите болты.

Прокрутите руками ротор. При нормальном контакте послышатся щелчки. Это значит, что ремонт удался и можно собирать машинку в обратном порядке. На видео показаны этапы проведения работ:

Вы можете провести ремонт самостоятельно, сэкономив на услугах мастера. Чтобы продлить срок работы деталей, не перегружайте барабан бельем и придерживайтесь рекомендаций производителя.
