Замена дополнительного стоп-сигнала Ford Mondeo 4

Электрооборудование. Освещение.

Вам потребуется отвёртка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку крышки багажника, вывернув из отверстий в усилителе крышки держатели крепления обивки.

3. Отсоедините от дополнительного стопсигнала колодку жгута проводов, нажав на фиксатор ее крепления.

4. Отожмите отвёрткой четыре пружинных фиксатора крепления дополнительного стоп-сигнала…

ПРИМЕЧАНИЕ: На фото к п. 4 два нижних фиксатора не видны. Так расположены фиксаторы дополнительного стоп-сигнала.

5….и снимите стоп-сигнал.

6. Установите дополнительный стоп-сигнал и все снятые детали в порядке, обратном снятию.

Замена лампы стоп сигнала форд Мондео 4

Замена лампы дополнительного стоп сигнала Ford Fusion

Замена лампочек стоп сигнала Ford Mondeo 3

Разгадка тайны штатного брелока сигнализации Форд Фокус 3

Форд Мондео 4. Замена лампочки прикуривателя

Источник

FordManual.ru

Вы здесь

Замена заднего фонаря Ford Mondeo 4

Электрооборудование. Освещение.

Задний фонарь состоит из двух частей, одна из которых закреплена на кузове, а вторая – на крышке багажника (двери задка).

Вам потребуется ключ «на 10».

Для замены заднего фонаря на кузове выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Для получения доступа к креплению заднего фонаря на кузове отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…

3….и снимите крышку.

4. Снимите монтажный блок предохранителей (см. Снятие и установка монтажных блоков) и отведите его в сторону, не отсоединяя колодки жгутов проводов.

ПРИМЕЧАНИЕ: Снимать монтажный блок необходимо для получения доступа к местам крепления левого заднего фонаря на кузове. С правой стороны монтажный блок отсутствует.

5. Через отверстие в обивке боковины багажника отверните три гайки крепления фонаря и отведите его от кузова…

6….выводя фиксатор А на его левом краю из зацепления с держателем Б на кузове.

7. Отсоедините от платы ламп заднего фонаря на кузове колодку жгута проводов, сжав ее фиксаторы, и снимите фонарь.

8. Установите задний фонарь на кузове и все снятые детали в порядке, обратном снятию.

Для замены заднего фонаря на крышке багажника (двери задка) выполните следующее.

1. Снимите обивку крышки багажника, вывернув из отверстий в усилителе крышки держатели крепления обивки.

2. Сожмите фиксаторы колодки жгута проводов…

3….и отсоедините колодку от фонаря.

4. Отверните две гайки крепления фонаря к крышке багажника…

5….и снимите фонарь, выводя фиксаторы на его краю из зацепления с проемом в крышке.

ПРИМЕЧАНИЕ: Так расположены фиксаторы крепления заднего фонаря.

6. Установите задний фонарь на крышке багажника (двери задка) и все снятые детали в порядке, обратном снятию.

Как снять фару в крышке багажника( Ford mondeo 2011)removing the rear lights in the trunk lid

Замена лампы стоп сигнала форд Мондео 4

ford-ПЕРЕЛОМАННАЯ КОСА ПРОВОДОВ БАГАЖНИКА-КАК СНЯТЬ ЗАДНЮЮ БЛОК ФАРУ.

Не горит фара в крышке багажника(Ford mondeo)not lit headlight in the trunk lid

Фонари задние на Ford Mondeo (IV) 2011-2014

Источник

Ford Mondeo 4 (2007-2014) Manual

Ford Mondeo 4 Замена дополнительного стоп-сигнала

Вам потребуется отвёртка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите обивку крышки багажника, вывернув из отверстий в усилителе крышки держатели крепления обивки.

3. Отсоедините от дополнительного стопсигнала колодку жгута проводов, нажав на фиксатор ее крепления.

4. Отожмите отвёрткой четыре пружинных фиксатора крепления дополнительного стоп-сигнала…
ПРИМЕЧАНИЕ.

На фото к п. 4 два нижних фиксатора не видны. Так расположены фиксаторы дополнительного стоп-сигнала.

5….и снимите стоп-сигнал.
6. Установите дополнительный стоп-сигнал и все снятые детали в порядке, обратном снятию.

Источник

Снятие и установка выключателя стоп-сигнала
Шасси. Тормозная система. Форд Мондео 1 и 2

Снятие

1. Отсоедините отрицательный провод аккумулятора.

2. Снимите нижнюю часть облицовки с лицевой панели (глава 11).

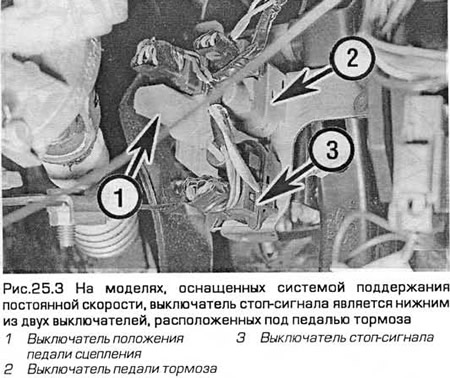

3. Разъедините электроразъем выключателя. На моделях, оснащенных системой поддержания постоянной скорости, выключатель стоп-сигнала является нижним из двух выключателей, расположенных под педалью тормоза (см. рис.25.3).

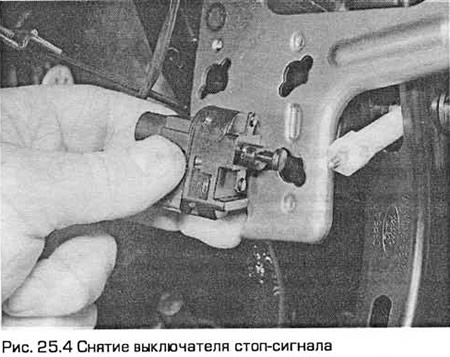

4. На моделях, не оснащенных системой поддержания постоянной скорости, поверните выключатель против часовой стрелки на четверть оборота и вытащите его из кронштейна педали (см. рис. 25.4). На моделях, оснащенных системой поддержания постоянной скорости, чтобы снять выключатель, поверните его по часовой стрелке.

Установка и регулировка

5. После снятия выключателя переустановите его, полностью вытаскивая плунжер.

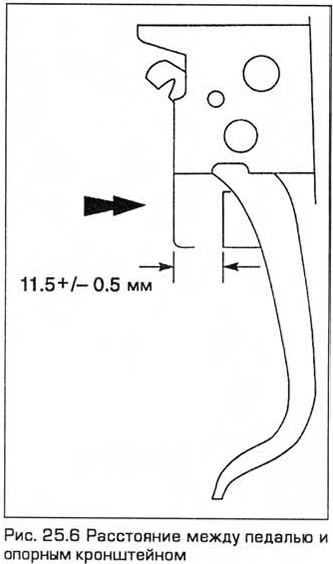

6. Нажимайте на педаль тормоза, пока расстояние между педалью и опорным кронштейном не станет таким, как показано на рис. 25.6.

7. Удерживая педаль в этом положении, установите датчик на опорный кронштейн.

8. После закрепления датчика на его месте отпустите педаль тормоза и плавно потяните за плунжер. При этом происходит автоматическая регулировка выключателя стоп-сигнала.

9. Соедините эпектроразъем проводки и присоедините аккумулятор. Проверьте работу датчика иустановите нижнюю часть облицовки на лицевую панель (глава 11).

Источник

FordManual.ru

Вы здесь

Снятие и установка выключателя стоп-сигнала Ford Mondeo 1, 2

Шасси. Тормозная система.

Снятие

1. Отсоедините отрицательный провод аккумулятора.

2. Снимите нижнюю часть облицовки с лицевой панели (глава 11).

3. Разъедините электроразъем выключателя. На моделях, оснащенных системой поддержания постоянной скорости, выключатель стоп-сигнала является нижним из двух выключателей, расположенных под педалью тормоза (см. рис.25.3).

4. На моделях, не оснащенных системой поддержания постоянной скорости, поверните выключатель против часовой стрелки на четверть оборота и вытащите его из кронштейна педали (см. рис. 25.4). На моделях, оснащенных системой поддержания постоянной скорости, чтобы снять выключатель, поверните его по часовой стрелке.

Установка и регулировка

5. После снятия выключателя переустановите его, полностью вытаскивая плунжер.

6. Нажимайте на педаль тормоза, пока расстояние между педалью и опорным кронштейном не станет таким, как показано на рис. 25.6.

7. Удерживая педаль в этом положении, установите датчик на опорный кронштейн.

8. После закрепления датчика на его месте отпустите педаль тормоза и плавно потяните за плунжер. При этом происходит автоматическая регулировка выключателя стоп-сигнала.

9. Соедините эпектроразъем проводки и присоедините аккумулятор. Проверьте работу датчика иустановите нижнюю часть облицовки на лицевую панель (глава 11).
