Ремонт суппорта л200 своими руками

Mitsubishi L200 › Logbook › Тормоза должны тормозить!

Всем привет.
Вот очередной пост о ремонте и доработки L200. Как вы уже догадались из названия записи в БЖ речь пойдет о тормозах.
Для владельцев L200 не секрет, что тормоза на наших машинах довольно «ватные» но со своей задачей справляются. Так вот мне захотелось придать тормозам немного резкости. Вот ещё так сложилось, что после довольно таки серьезного гряземешания и перегона почти в 4т.км вся моя тормозная система скоропостижно скончалась, а именно профукал передние колодкии как последствие подпортил тормозные диски. А с задними тормозами все еще хуже: мало того, что барабаны набрались муляки и в следствии, чего моментально сожрало колодки, потек цилиндр, так ещё в лесу намотал какой то металлический трос на заднее левое колесо которым передавило тормозную трубку заднего левого колеса, порвало трос ручника и провод датчика ABS. Вот такой сюрприз посреди лесной дороги.

По пути из Москвы в Кисловодск поменял колодки, отремонтировал тормозную трубку и провод датчика ABS. На М4 ситуация — дикий свист тормозов и БАХХХ, я догоняю Рено Клио, благо тетенька оказалась адекватная мы быстро все порешали и поехали по своим делам. Но для меня это стало последней каплей терпения, тормоза уже еле еле справлялись с 33ми колесами. Чуть подогретые на серпантине тормоза не могли заклинить колесо, что бы оно пошло юзом, а экстренное торможение было больше похоже на остановку железнодорожного состава.
Теперь по порядку:
Передние тормоза — были куплены двух поршневые суппорта от паджеро4 с трех литровым мотором. ( можно взять суппорта от паджеро3 они аналогичны)
Номера суппортов: левый R 407675, и правый R 407676.
Колодки: N-3414
Диски:RN-1188 хотя кото мне говорил, что и родные диски от L200 подходят. Не проверял.
Так же еще понадобятся установочные скобы колодок. Вот их номерок: 4605A057

Описывать процесс замены не буду, думаю каждый справится ни чего сложного нет.

Задние тормоза! — здесь все немного интереснее и сложней.

Источник

Передние дисковые тормоза Mitsubishi L200 / Triton / Warrior с 2006 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Mitsubishi L200 , прокачка тормозов Mitsubishi L200 , схема тормозной системы Mitsubishi L200 , ремонт тормозной системы Mitsubishi L200 , неисправности тормозной системы Mitsubishi L200

6. Передние дисковые тормоза

Снятие и установка

N: заменять детали новыми после каждой разборки.

Снятие

1. Слить тормозную жидкость из системы.

2. Отсоединить тормозной шланг (1) с прокладками (2) от переднего тормозного механизма (3).

3. Снять тормозной диск (4). Если тормозной диск прихвачен, установить болты М8х1,25 мм, как показано на рисунке, после чего постепенно снять диск, равномерно затягивая болты.

Установка

1. Установить тормозной диск (4) на передний тормозной механизм (3).

2. Подсоединить тормозные шланги (1) с новыми прокладками (2).

3. Заправить тормозную жидкость в систему и прокачать воздух.

4. Проверить усилие прихватывания тормозного диска следующим образом:

• Используя пружинный динамометр, измерить величину сопротивления при вращении ступицы в переднем направлении.

• Очистить поршень и вставить его в цилиндр, используя специальное приспособление (MB990520).

Внимание:
Не допускать попадания масла, смазки или других загрязнений на рабочие поверхности тормозных колодок и диска.

• Установить держатели с колодками на тормозной суппорт и затянуть болт направляющего штифта моментом затяжки 27 ± 4 Н•м.
• Запустить двигатель и с силой нажать на педаль тормоза два или три раза, после чего остановить двигатель.
• Провернуть тормозной диск 10 раз в переднем направлении.
• Используя пружинный динамометр, измерить величину сопротивления при вращении ступицы в переднем направлении.

• Вычислить усилие прихватывания тормозного диска (разность между измеренными значениями), оно должно составлять не более 56 Н.
• Если усилие прихватывания тормозного диска превышает установленную норму, разобрать поршень для проверки на предмет загрязнений или ржавчины на поверхности скольжения поршня и износа поршня или уплотнений. Проверить состояние направляющего штифта.

Разборка и сборка переднего дискового тормоза

Места смазки

Разборка и сборка

Примечание:
При необходимости разборки дискового тормозного механизма, разбирать дисковые тормоза как с левой, так и с правой сторон автомобиля.

1. Отвернуть болт направляющего штифта (1).

2. Снять скобу суппорта (2) (с колодками, держателями и прокладками).

3. Снять направляющие штифты (3) с чехлами (4).

4. Для моделей с левым расположением рулевого колеса: снять тормозные колодки с индикатором износа (5).

5. Снять тормозные колодки (6).

6. Снять прокладки (7) с крышками (8) и держатели (9).

7. Поместить деревянный брусок в скобу тормозного суппорта, как показано на рисунке. Подать сжатый воздух через вывод тормозного шланга для извлечения поршня (11) с чехлом (10).

Внимание:
Подавать сжатый воздух постепенно. Поршень может «выстрелить» при внезапной подаче воздуха.

8. Пальцами извлечь уплотнения поршня (12) из корпуса суппорта (13).

Внимание:
Не использовать отвертку с плоским жалом или подобный инструмент для извлечения уплотнения поршня, поскольку это может повредить зеркало тормозного цилиндра.

9. Почистить поверхности поршня и зеркала цилиндра спиртом или тормозной жидкостью DOT 3 или DOT 4.

10. Сборка производится в последовательности обратной разборке.

Проверка технического состояния дискового тормозного механизма

1. Проверить цилиндр на предмет износа, повреждений или наличия ржавчины.

2. Проверить поверхность поршня на предмет износа, повреждений или наличия ржавчины.

3. Проверить скобу суппорта или втулку на предмет износа.

4. Проверить тормозные колодки на предмет повреждений или наличия на них смазки. Проверить металлическое основание тормозных колодок на предмет повреждений.

Проверка износа тормозных колодок

Внимание:
— Всегда заменять тормозные колодки колес с двух сторон в комплекте (оба передних или оба задних колеса). Несоблюдение данного правила приведет к неравномерному торможению, что может стать причиной потери управляемости автомобиля и привести к дорожно-транспортному происшествию.
— При наличии существенной разницы в толщине тормозных накладок с левой и правой сторон автомобиля, необходимо проверить состояние установочных штифтов и поршней тормозных механизмов.

1. Измерить толщину в самой тонкой и наиболее изношенной области тормозной колодки.

Номинальная толщина тормозной колодки: 9,5 мм.

Предельно допустимая толщина тормозной колодки: 1,5 мм.

2. Заменить тормозные колодки новыми, если толщина хотя бы одной из тормозных накладок меньше предельно допустимой.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Источник

Mitsubishi L200 Корабль › Logbook › L200 установка суппортов от Pajero III/IV и Делики

На конец-то это случилось. Так я устал от барабанных тормозов (снятые суппорта неспешно продаются).
Теперь я просто кладу ступню на педаль тормоза и машина останавливается!

Полуоси оставили свои родные, не меняли! Просто перепрессовали.

И так, что покупалось:
Задние суппорта от Делики правый руль «MMC Delica PD6W, PD8W» (MR205262, MR205263):
Ремкомплект на задние суппорта — Miyaco A-348P — 1 шт.(почему-то в одном комплекте расходников на два суппорта) или FRENKIT 238017 — 2 шт. (в комплекте нет смазки, но она была в комплекте с колодками).
Колодки — MASUMA MS-3280 (MR389571 MR389572 MR102323), NIBK PN3280
Поршень диаметр 38мм — MB857613 оригинал — 2 шт.
Направляющая верхняя — MB699584 — 2 шт.
Направляющая нижняя — MB699585 — 2 шт.
Трос ручника левый — 4820A187 — 1 шт.
Трос ручника правый — 4820A188 — 1 шт.

Передние суппорта правый руль (диаметр поршня Pajero III/IV — 45мм (45.49мм) MR510537 левый, MR510538 правый):
Тормозные диски — Blue Print ADC443110 — 2 шт. (Оригинал 4615A061)
Рем.комплект суппорта переднего — MR 407427 -2 шт.
Колодки тормозные передние — MASUMA MS-3414 — 1 шт. (Идут без скрипунов)
Втулка направляющая суппорта тормозного переднего верхняя — MR 407085 — 2 шт.
Втулка направляющая суппорта тормозного переднего нижняя — MR 407084 — 2 шт.

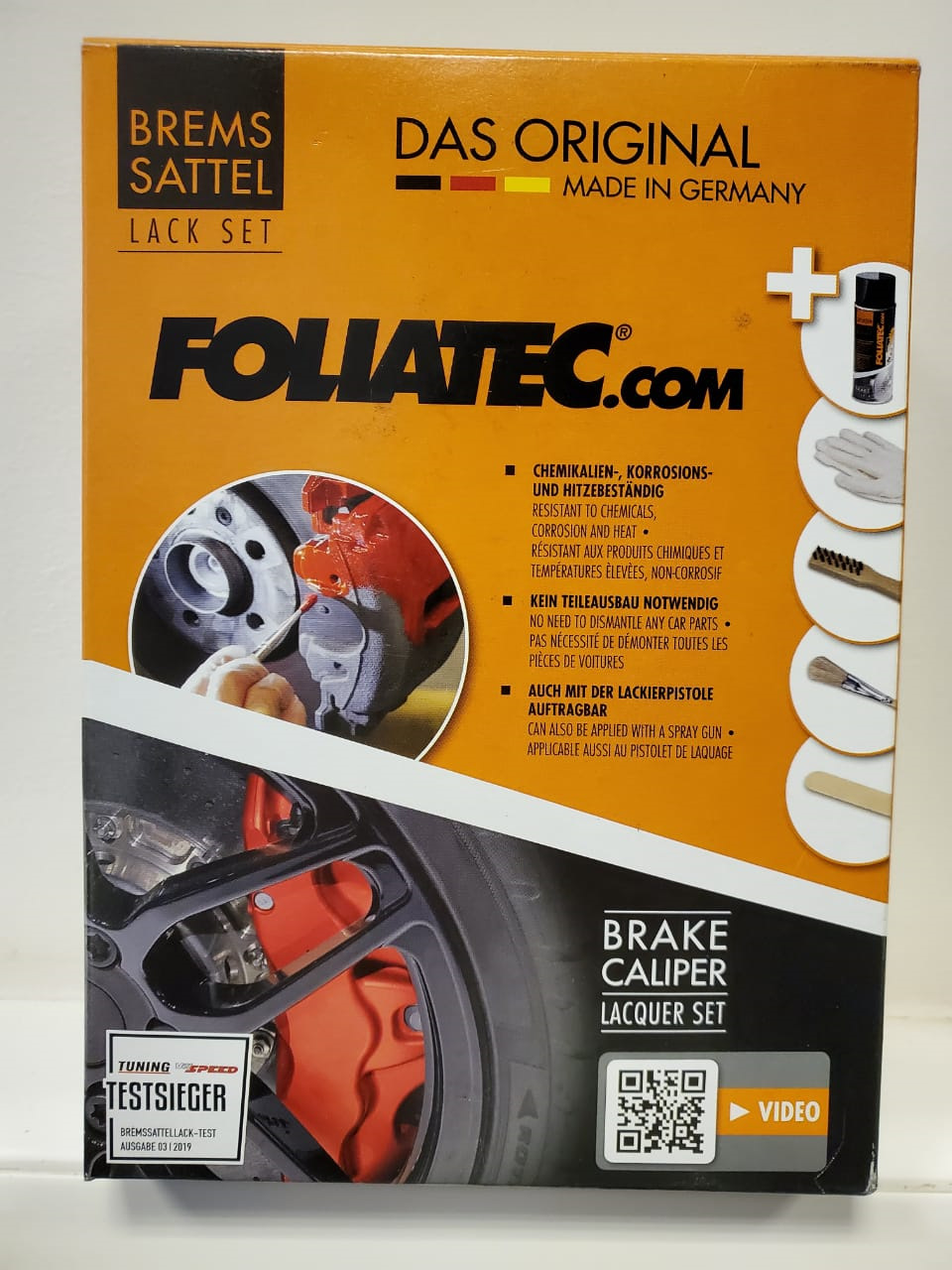

Термостойкая краска для суппортов — Foliatec (к выбору цвета подходили с юмором, так что можно не тролить лишний раз)

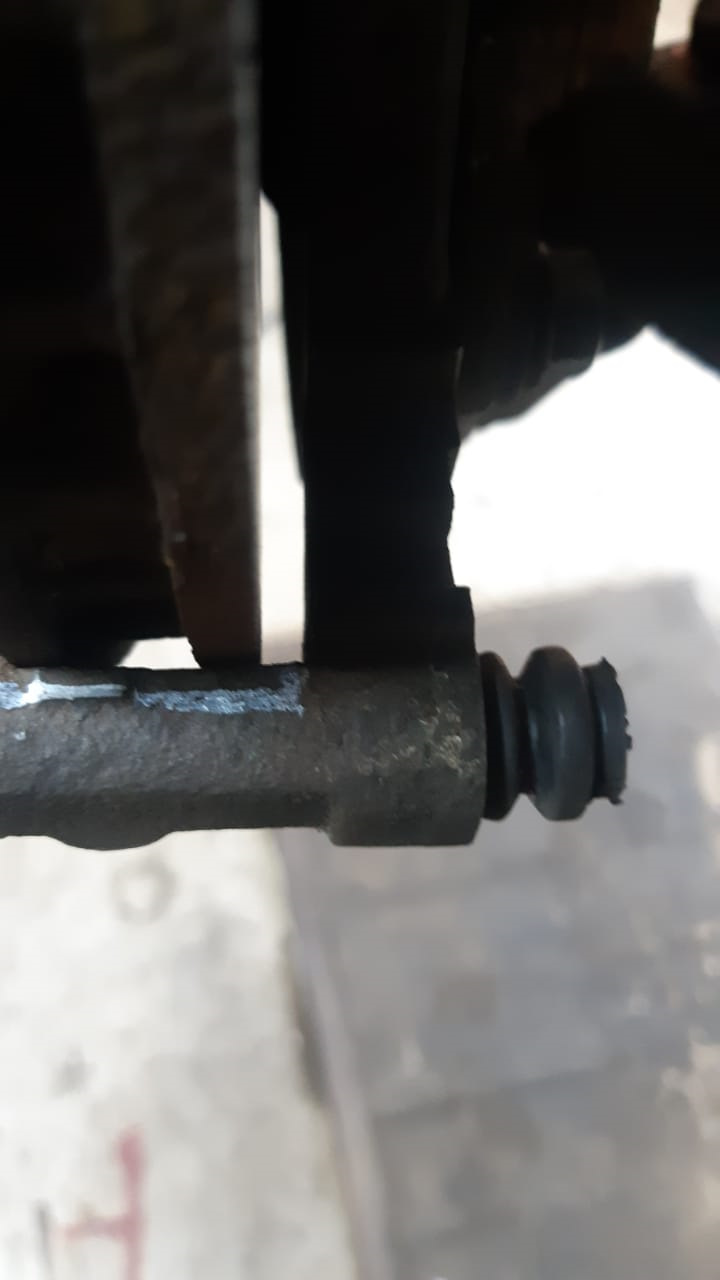

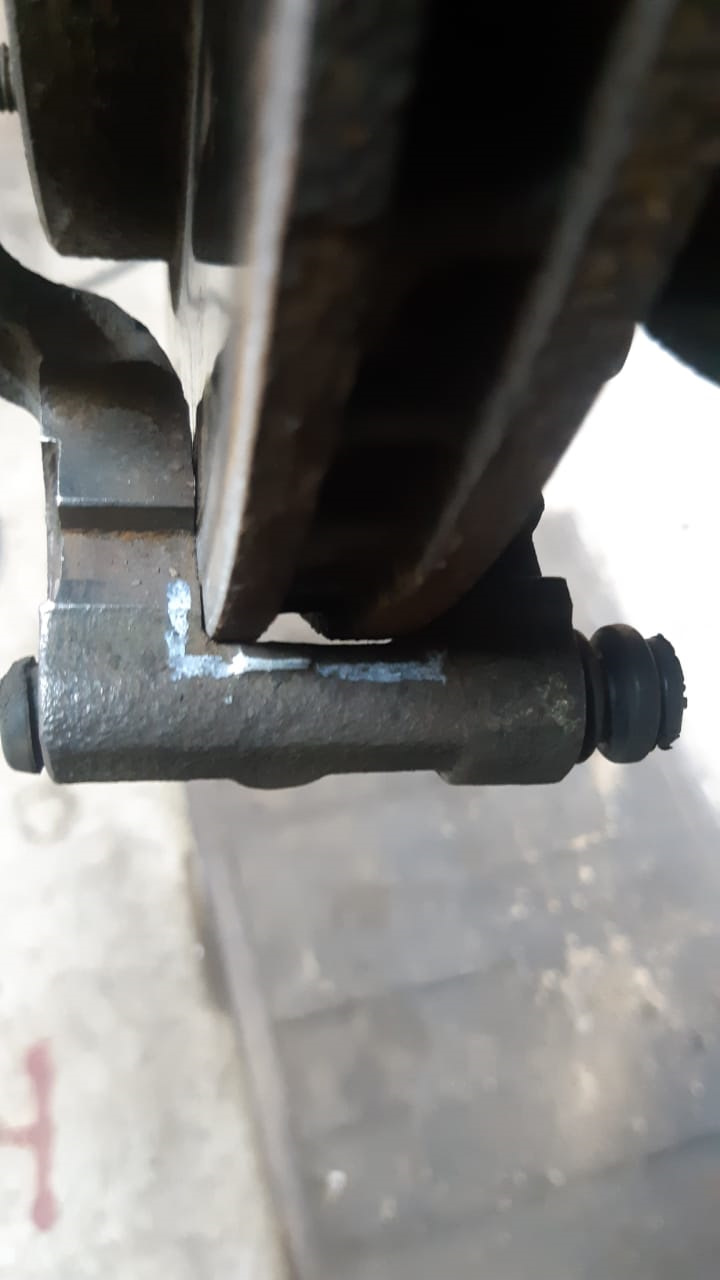

Сразу скажу, передние суппорта от П3 надо чуть чуть подпиливать.
Тормозные диски надо ставить другие, стоковые не подходят!
Задние тормозные трубки поменяли на новые медные, так как пришлось удлинять магистраль. Либо устанавливать новые задние тормозные шланги.

Задние суппорта покупал с полуосями и тросиками ручника от Делики, но они к нам не подходят. Полуоси оставили родные:
