Renault Duster 4×4 Limited › Logbook › Замена топливного фильтра и РДТ (регулятора давления топлива)
Все началось с того что я решил просто поменять топливный фильтр.
Но для начала нужно было посмотреть что творится с давлением топлива. тут все просто. Покупаем переходник под быстросъем (тройник) и подключаемся за 10 секунд к топливной рампе.
И смотрим что творится с давлением на холостых и при заглушенном моторе. И смотрим как быстро падает давление в системе. У меня за 2 часа давление не терялось это хорошо.
Снимаем сиденье, и открываем крышку, а там… даже бака не видно. Покатушки были знатные
Снимаем колбу, легко и просто открутил гайку на баке вот так. уперев монтировку в выштамповку на кузове.
Колба была грязная (все 120000км машина ездила в Хабаровске и какой там бензин сами видите)
Фильтр LYNXauto LF-249M
Фильтр грубой очистки сеточка Francecar FCR210141
Кольцо уплотнительное гайки (которое все ставят и советуют, о нем чуть позже будет еще) Asam 30777
Шланг гофрированный 2шт Gallant BA.PFP.1.4 (или подходит от ВАЗ длинной 18см)
Распилил фильтр тонкой очистки, а там полная ж****
После установки нового фильтра, нижняя колба стакан садился плохо, с люфтом. пришлось подогнуть ушки
Собираем обратно. Снова смотрим давление, оно не изменилось (это к слову о тех кто говорил что второй топливный фильтр вместо пустышки даст просадку в давлении, бла бла бла балаболы вы, нужны цифры а не балабольство).
После всего этого я нашел Дастер 2018г 2.0 с пробегом как у меня 110000км. подключил к нему манометр, и увидел совсем другие цифры по давлению. (на моем было 2.5, а тут 3.4)
И стало ясно, топливный регулятор пришел в негодность. НО у нас он не разборный, и впаяный в нижний стакан.
Тогда на ум пришел очередной колхоз, купить бу самый дешевый насос от Nissan Qashqai J10
Ну вы поняли для чего да? чтобы снять с него нижний стакан под съемный РДТ. Колбы нижние ОДИНАКОВЫЕ.
Датчики тоже одинаковые, проводка одинаковая. Только верхняя часть колбы другая.
Смотрим и ищем отличия нижний колб.

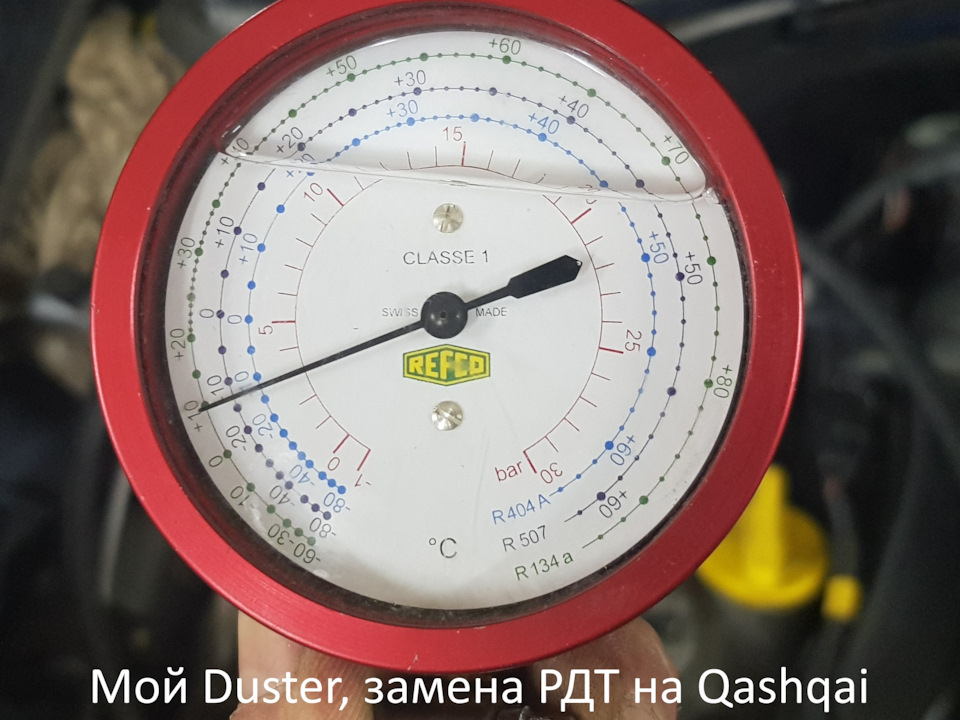

После установки давление поднялось. что и требовалось доказать. В будущем я заменил РДТ на новый от ВАЗ РДТ-380 фирмы Утес (другой брать не советую, летят быстро).
Фотка не удачная вышла, сфоткал после долгой стоянки. потом поменяю фото, давление поднялось до 3.5 на рабочем моторе.
А теперь о прокладке гайки бака, все что вы советуете это говно полное. Так как это все одноразовое. Я поставил это кольцо как и все. Но при последующем снятии оно вылетело, так как его раздуло от бензина, и кольцо стало больше чем надо и установить его обратно уже не удалось.
внутри нужное кольцо, снаружи раздутое кольцо Asam
вот так оно должно сидеть. короче не меняйте кольцо, родное лучше всяких аналогов.
После данных процедур машина поехала бодрее, педаль газа стала острее, теперь при поддержании скорости нужно держать где то 20% педали (раньше было 40%). Расход чуть упал на 1л. Мотор заводится быстрее.
Поставьте репост если не сложно, это единственная запись на Дастер о замене топливного регулятора. пригодится многим.
Источник
Ремонт топливной системы рено дастер дизель
Система впрыска Common Rail является современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы (Common Rail в переводе общая рампа). Система впрыска разработана специалистами фирмы Bosch.
Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.
Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.
Схема системы впрыска Common Rail
Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления плунжерного типа.
Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.
Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.
Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки.
Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.
Управление работой системой впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя.
Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие.
Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.
Принцип действия системы впрыска Common Rail
Система впрыска Common Rail
На основании сигналов, поступающих от датчиков, блок управления двигателем определяет необходимое количество топлива, которое топливный насос высокого давления подает через клапан дозирования топлива. Насос накачивает топливо в топливную рампу. Там оно находится под определенным давлением, обеспечиваемым регулятором давления топлива.
В нужный момент блок управления двигателем дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.
С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.
Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:
•два предварительных впрыска — на холостом ходу;
•один предварительный впрыск — при повышении нагрузки;
•предварительный впрыск не производится — при полной нагрузке.
Основной впрыск обеспечивает работу двигателя.
Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).
Развитие системы впрыска Common Rail осуществляется по пути увеличения давления впрыска:
•первое поколение – 140 МПа, с 1999 года;
•второе поколение – 160 МПа, с 2001 года;
•третье поколение – 180 МПа, с 2005 года;
•четвертое поколение – 220 МПа, с 2009 года.
Чем выше давление в системе впрыска, тем больше топлива можно впрыснуть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность.
Источник
Турбодизель Renault Duster K9K 1.5 dci 109 л.с. Вот кому на Руси жить хорошо!
Дизельный двигатель Рено — это бестселлер в Европе. Выпускается с 2001 года (19 лет) и ставился просто на немыслимое количество моделей. Расскажу только про марки: Рено, Ниссан, Дачия, Мерседес. Двигатель начинал с экологического класса ЕВРО-3, а сейчас в Европе соответствует ЕВРО-6. Для нас же оставили ЕВРО-5, вот кстати, один из признаков, чем мы отличаемся от европейцев. Нам можно дышать более грязными выхлопами.
Самый забавный момент — двигатель в наших условиях показывает себя более надежным и ресурсным, чем в Европе, на их идеальной солярке.
Конструкция двигателя простая, а значит надежная.
Блок цилиндров — чугунный, 4 цилиндра
ГБЦ — аллюминивая, с одним распредвалом и, соответственно, двумя клапанами на цилиндр. Без гидрокомпенсаторов зазоров клапанов. Это же как на K7M или вазовском 11186.
ГРМ — ремень, за него нужно сказать отдельное спасибо, ресурс высокий, а цена смешная.
Турбина — KKK, она же BorgWarner.
Этот двигатель можно назвать жертвой длинного межсервисного интервала, в Европе он составляет 30 000 км! Это просто улет! 5 литров масла в картере не смогут так долго эффективно работать, нужно минимум 10-12 литров, чтобы кататься 30 т.км. Масло при таких условиях замены просто умирает, перестает смазывать, защищать, и тем более очищать. Двигатель в Европе от такого регламента «ложился» при пробегах около 100 т.км., может чуть больше.
В Европе есть технически подкованные люди, которые понимают, что масло нужно менять максимум раз в 10 т.км., чтобы мотор долго работал без ремонтов.
В нашей суровой России этот интервал снизили до 15 000 км. И двигатель начал ходить, даже при таких условиях.
Все упирается в эксплуатацию и обслуживание.
На первом месте проворот вкладышей. Это действительно так, но для автомобилей пригнаных из Европы, с их пробегами 30 т.км. на одном масле. Для машин проданных новыми в России эта проблема не так актуальна. На втором месте — это топливная аппаратура. Это проблема всех дизелей в России. Заправляться нужно не печным топливом, а ДТ на крупных сетевых заправках. На третьем месте — турбина, чем свежее масло, тем дольше прослужит подшипник и сама турбина. На четвертом — система EGR, которая требует профилактики (очистки) раз в 20-30 т.км. пробега.
Все слышали поговорку, что дизель не экономит, а дает в долг . Это не работает при покупке нового автомобиля и пробега на нем 150 т.км. За это время вы избежите крупных и дорогих ремонтов. Это отлично работает на вторичном рынке, когда второму или третьему владельцу достанется весь крупный и дорогой ремонт. И сэкономить получится, только заливая топливо купленное на стороне существенно дешевле.
Самый идеальный вариант — это купить машину с дизелем новой. Уменьшить межсервисный интервал до 7-10 т.км. и этот дизель превращается в бессмертный. Вкладыши и турбина начинают служить долго. В качестве профилактики можно промывать периодически форсунки и чистить ТНВД. А также чистить систему EGR. Установка турботаймера также увеличит ресурс турбины. Но ключевых моментов два: это моторное масло и топливо. Меняйте масло максимально часто — оно смазывает не только двигатель, но и турбину. Также не забывайте про качественное топливо и регулярную замену топливного фильтра. Все в один голос рекомендуют ставить оригинал, благо цена не превышает 1000 рублей.
Новый Дастер с дизельным двигателем — это самое дешевое дизельное полноприводное новое средство передвижения. И даже если заправлять его на заправке, то все равно можно ощутить хороший экономический эффект. Для сравнения возьмем данные, заявленные производителем, два Дастера на механике и 4х4:
1.5 дизель расход в городе — 5.9 литров на 100 км.
2.0 бензин расход в городе — 10.1 литров на 100 км.
Для простоты сравняем стоимость топлива — 46 р. за литр и ДТ и АИ-95. Разница в расходе будет 4.2 литра, а рублях 193р. на 100 км. пробега.
Разница в цене этих машин в автосалоне в одинаковой комплектации около 40 000 рублей, то есть на расходе топлива вы отобьете переплату всего за 20 т.км. пробега, а дальше экономия и еще раз экономия.
Если реально посмотреть на расход топлива, то у дизеля он будет около 8 литров, у бензина- около 12-13 литров. Разница в расходе все равно сохраниться. И через 20-30 т.км пробега можно экономить. Но на бензин можно поставить ГБО, и тогда экономия дизеля пропадает, и экономичней будет ездить на газу. А если есть возможность покупать качественное ДТ мимо заправки по 30-35 рублей, то снова выгодней становится дизель. Здесь нужно отталкиваться в первую очередь от себя. Есть те, кто не воспринимает дизель, а есть те, кто не понимает ГБО и считает, что оно занимает место под запаску, а сама запаска занимает багажник. У кого-то есть выход на дешевый бензин или дизель, у кого то — нет. В общем, это тема для отдельного разговора, а вот дизельный двигатель вышел хороший!
