Ремонт топора с фиберглассовой ручкой

РЕМОНТ «ЕВРОКИТАЙСКОГО» ТОПОРА

Я не знаю, по какому стандарту «клепают» в Китае подобные топоры с конусообразной проушиной и эпоксидной заливкой в качестве фиксатора топорища. Первый такой топор массой 0,6 кг с деревянной рукояткой я купил для дачи после безуспешных попыток найти отечественный инструмент из углеродистой стали. Рубил топор неплохо, примерно на уровне нашего полноразмерного топора, возможно, за счёт более узкого профиля. И хотя использовал я его нечасто, эпоксидка вылетела довольно быстро. Увидев, как он насажен, был разочарован. Подумал сделать из него цельнометаллический, да не было сварки.

Второй такой же я купил позже. Привлекла очень удобная форма топорища: из стеклопластика с резиновой накладкой. Да и название внушало – «экспедиционный»! Смущала, правда, та же эпоксидка в проушине, но хотелось верить, что за столько лет придумали что-то получше. Однако новый топор уже не стал «шататься», а после первого же удара улетел в кусты.

Была мысль расточить проушину под деревянное топорище, но тогда от стенок обуха почти ничего не оставалось, а топорище получалось всё равно узким, чтобы иметь нормальную прочность. В общем, и выкинуть жалко, и использовать невозможно.

Пришлось думать, как из «китайца» сделать сравнительно лёгкий, но прочный и «мощный» топор. Решил в качестве топорища приспособить тонкостенную трубу.

Лучше всего подошла труба с наружным диаметром 32 мм и толщиной стенки 1,6 — 1,7 мм. (Можно попробовать поставить и толстостенную трубу, но подгонять её тяжелее – нужны будут кувалда, наковальня, а возможно, и нагрев).

Из трубы сделал овал размерами около 24×38 мм. Обжимал в тисках, а не молотком. Снизу закрепляющей части «болгаркой» вырезал клин по длине чуть больше ширины проушины топора. Размеры – по месту. Вырез поджал в тисках и слегка подбил углы для закругления. Затем забил трубу в проушину. Закрепляющая часть топорища практически сама приняла нужную форму. В противном случае, надо добиться, чтобы этот конец трубы плотно сидел в проушине, но не был смят внутрь, а передний срез-торец выходил на 2 – 3 мм из проушины топора. Выступающий край, не торопясь, развальцевал, не стараясь заплющить край до упора с одного удара. Можно просто порвать или измять металл. Лучше не спеша, за несколько проходов по периметру добиться плотной развальцовки без зазоров.

Конструкция топорища из стальной трубы для китайского топора

Если вы собираетесь топором просто на кухне мясо порубить, лучину нащипать, то изделие готово. Можно ещё обварить с 2-х сторон вокруг проушины для надёжности. Лучше варить «кислушкой», чтобы не прожечь трубу, да и удар такая сварка переносит лучше. А если собираетесь рубить чего потяжелее, то со сваркой повремените.

Чтобы предохранить трубу от смятия, изнутри усилил её деревянным вкладышем из твёрдой древесины (береза, дуб и др.), которую плотно подогнал по размеру, так чтобы её конец немного выходил впереди, чтобы легче было выбить после примерки, для того же слегка смазал вкладыш маслом. Отметив место, где вкладыш выходил за край, отрезаем приблизительно на 2 мм глубже, для более плотной посадки. Кстати, вкладыш я делал не на всю длину будущей рукояти, а оставлял сзади около 5 — 6 см на заглушку-бобышку.

Чтобы исключить попадание воды, а заодно усилить вырез топора, переднее отверстие заглушил, приварив крышку толщиной около 1,5 мм. Обварив трубу с обоих сторон, окончательно забил вкладыш на место, предварительно как следует пропитав его машинным маслом. Трубу изнутри тоже смазал. Вкладыш зафиксировал сбоку шурупом.

Длину трубы-топорища каждый выбирает для себя «сообразно назначению», я сделал подлиннее, для более сильного удара.

Рукоятка стального топорища из пластиковой трубы и хвостовик, закреплённый в нём осевым (продольным) шурупом

Сварка заглушки и развальцованного переднего среза (торца) топорища с обухом топора

Армированный резиновый шланг на рукоятку садился очень хорошо – даже фиксировать его не надо, но рукоятка получалась слишком толстой (хотя, у кого рука побольше, может быть и в самый раз). Поэтому подобрал кусок трубы из мягкого пластика примерно равный по диаметру трубе топора. Нагрев его над газовой плитой, сколько мог протолкнул на топорище. То что получилось сначала не понравилось, но потом оказалось очень даже удобно. Задний срез слегка развальцевал по нижнему краю и закрыл деревянной заглушкой-хвостовиком на герметике, зафиксировав её продольным (осевым) шурупом 100×5 мм.

Источник

Топор начал слетать с топорища, но дед сделал горячий клей и решил эту проблему

Мой дед живет в деревне и часто применяет топор для колки дров. Со временем инструмент начинает повреждаться: древесина в проушине подгнивает, топорище расшатывается и клин выпадает из него. В результате топор слетает. Я знала только один способ восстановить топорище: перед тем как колоть дрова, замочить его в воде на пару часов для разбухания. Но дед поведал другой вариант решения проблемы. Теперь чинить топор придется лишь в случае, если топорище треснет.

Горячий клей в помощь

Когда топор стал слетать с топорища, дед приготовил горячий клей, который помог восстановить инструмент. Для этого ему понадобились:

• стержни клеевого пистолета;
• толстая листовая сталь;
• столовая ложка пищевой соды.

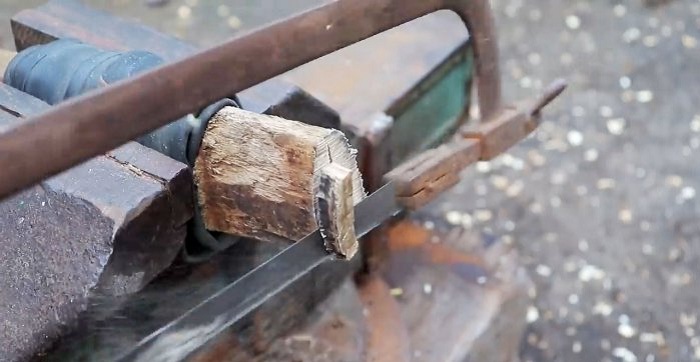

Сначала дед подпилил усохшее старое топорище таким образом, чтобы оно не выходило за проушину.

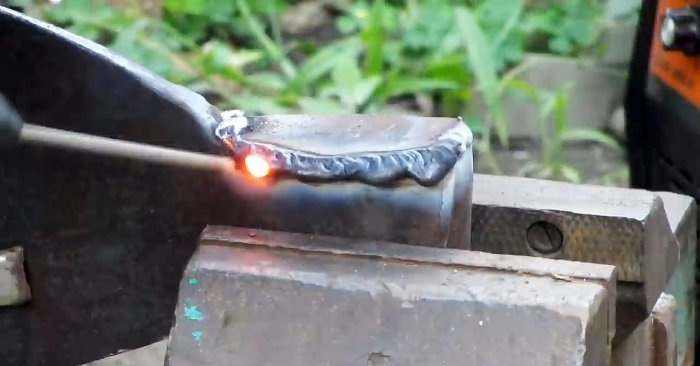

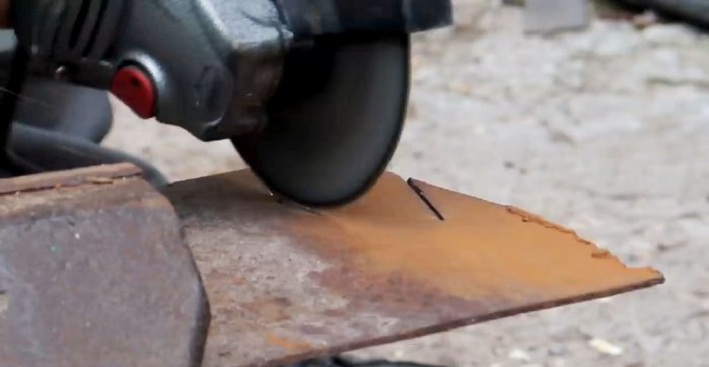

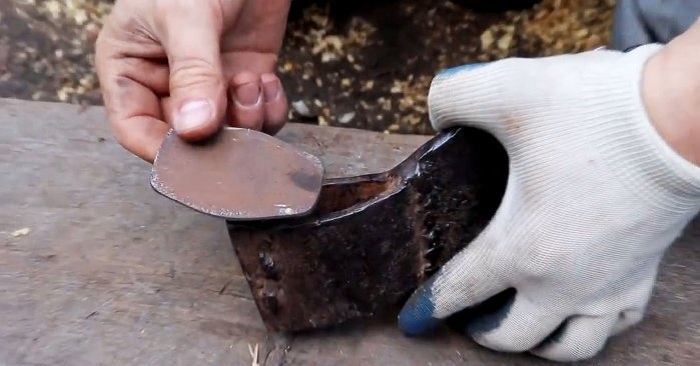

Затем со стороны вбивания клина герметично заварил проушину топора латкой из листовой стали.

Металл обязательно должен быть толстым, в противном случае при ударах о бревна он просто сломается.

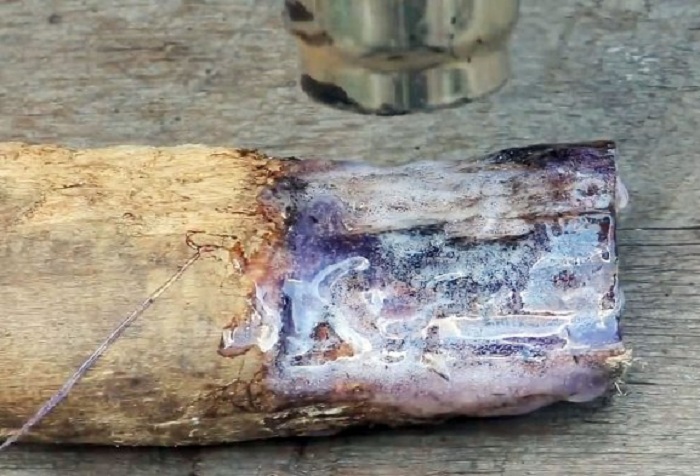

Теперь разбитое и подгнившее топорище нужно обработать термоклеем.

Как заклеить

Следует тщательно пропитать древесину для того, чтобы поры закрылись и дальнейшая порча была предотвращена. Чем лучше вы это сделаете, тем крепче топорище будет держаться в обухе, соответственно дольше вам прослужит.

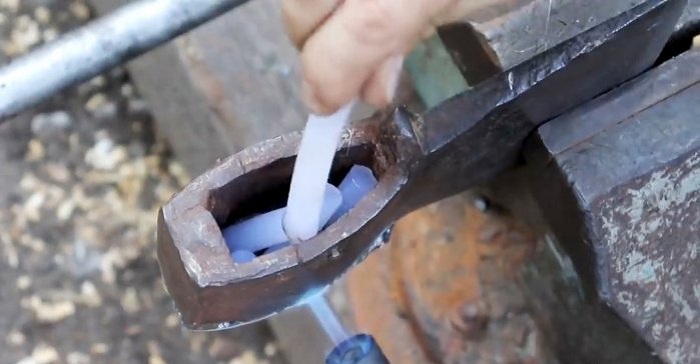

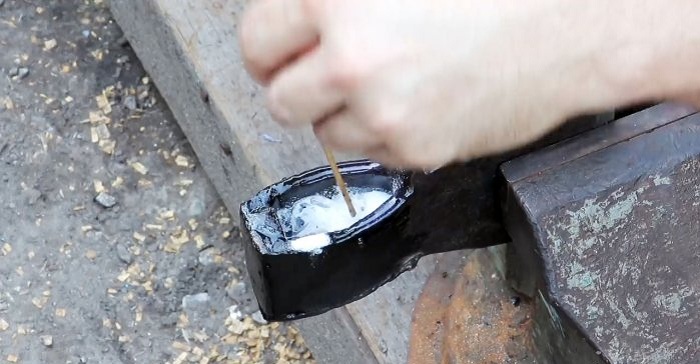

Имеющийся на торце топорища вырез под клин тоже необходимо заполнить термоклеем. Все работы рекомендуется выполнять не клеевым пистолетом, а монтажным феном. Дед заложил в чашу нарезанные стержни термоклея и расплавил их горелкой. Когда они стали жидкими, добавил в состав столовую ложку соды.

При смешивании горячего клея и соды получился прочнейший пластик. Важно продолжать нагрев, потому что состав очень быстро остывает. Как только клей опять стал довольно жидким, дед вставил топорище в топор. Он объяснил, что если при этом выдавливается лишний состав, значит все сделано правильно, клей заполнил все полости.

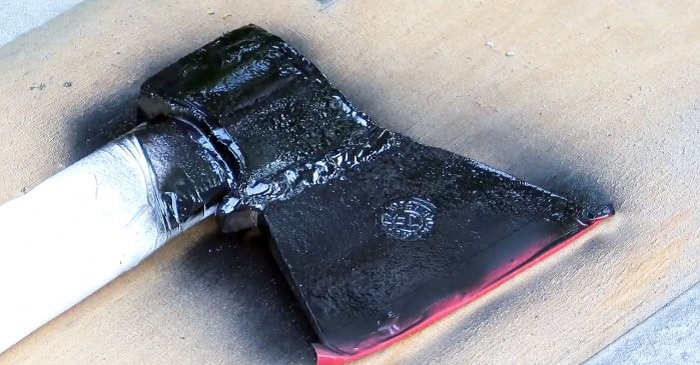

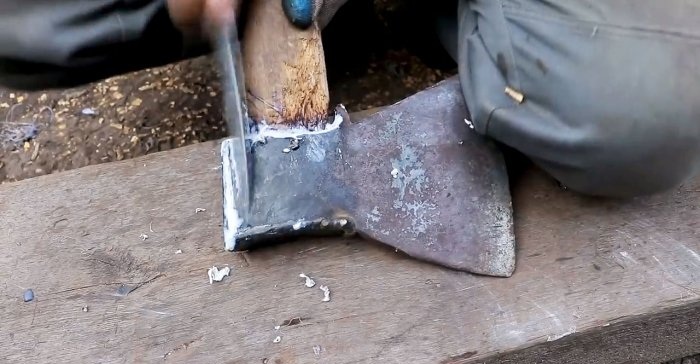

После отвердевания дед срезал вручную пролитые излишки состава. Можно это сделать при помощи болгарки, так будет быстрее. Затем обработал топорище маслом и заточил острие. В завершение дед покрасил топор.

Ремонт на века

На первый взгляд такой способ показался мне нецелесообразным. Не проще ли купить новое топорище? Но дед пояснил, что в таком случае вскоре опять появятся те же проблемы: усыхание дерева, выпадение клиньев и слет инструмента. При использовании же термоклея такие неприятности в дальнейшем будут исключены.

Топорище, поставленное таким способом, не придется набивать, а цена вопроса при этом лишь в куске металла, одном электроде и пачке стержней клеевого пистолета. В случае если понадобиться разобрать топор, его просто нужно нагреть.

Источник

Как отремонтировать колун с фиберглассовой ручкой

Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель. Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально.

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.
