Инструкция по эксплуатации Jet Tools JSMS-10L

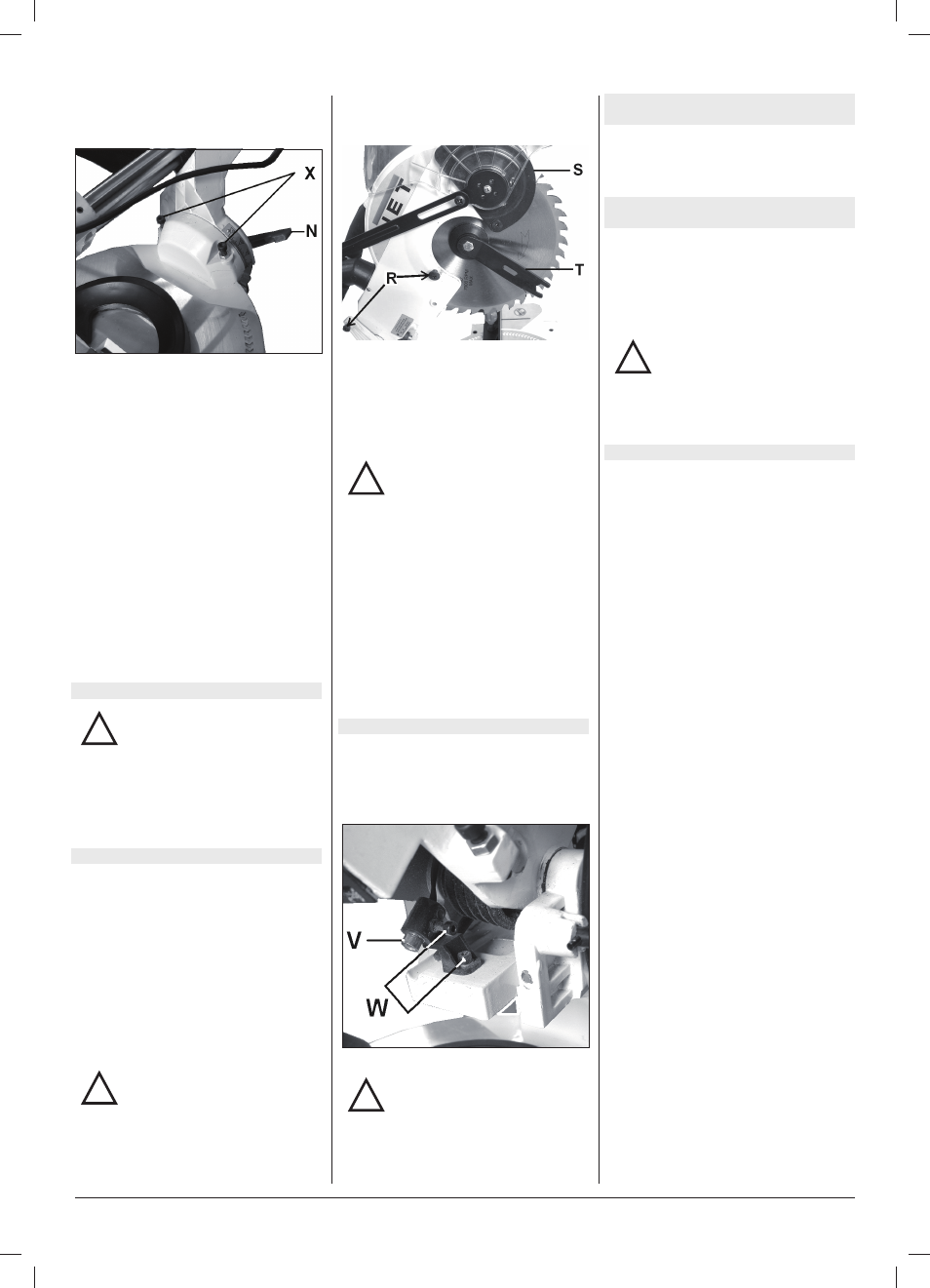

Страница 5

Торцово-усовочная пила JSMS-10L

• Перед торцовкой под углом стопорная

рукоятка (N, Рис. 8) на обратной стороне
пилы должна быть ослаблена.

После выставления угла пиления снова за-
тяните голову пилы стопорной рукояткой.

• Голова пилы может быть плавно установ-

лена под углом от -46° до +46°.

• Обе зажимных рукоятки (F, Рис. 1) по-

зади упора для заготовки должны быть
ослаблены.

• Голова пилы может быть установлена в

положение под желаемым углом.

• Снова зажмите обе рукоятки, прежде чем

Вы начнете работу пилой.

Комбинированный распил под
углом

• Выберите необходимое положение голо-

вы пилы и упора заготовки для комбини-
рованного распила под углом.

8. Работы по наладке и регулировке

Всегда принимайте во внимание указа-
ния по технике безопасности и придер-
живайтесь действующих правил.

Отсоедините сетевой штекер из
розетки.

8.1 Монтаж пильного диска

• Пильный диск должен соответствовать

указанным техническим характеристи-
кам.

• Перед установкой пильного диска

проверяется на наличие повреждений
(трещин, поврежденных зубьев, изгиба).
Не применяйте поврежденные диски.

• Следите за тем, чтобы зубья диска были

направлены в направлении пиления
(вниз).

• При обращении с пильным диском наде-

вайте подходящие защитные перчатки.

Перед заменой пильного диска
обязательно выключите станок.

• Снимите защитный кожух диска пилы,

для чего освободите оба винта (R, Рис. 9)

на стороне защитного кожуха и отведите
защитный кожух вверх (S).

• Разблокируйте вал пилы с помощью кла-

вишного блокировочного выключателя
вала пилы (U, Рис. 3) и освободите при-
жимной винт пильного диска, применяя
для этого гаечный ключ (T).

Внимание:
левая резьба!

Снимите наружный фланец.

• Замените пильный диск (J, Рис. 1).

• Зубья пильного диска должны быть на-

правлены в соответствии с направлением
стрелки на кожухе пильного диска.

• Перед тем как установить пильный диск,

необходимо почистить фланец.

• Снова установите наружный фланец в его

рабочее положение и затяните с помо-
щью гаечного ключа прижимной винт.

• Установите защитный кожух пильного

диска и закрепите его обоими винтами
(R, Рис. 9).

8.2 Установка светового указателя

• Световой указатель (V, Рис. 10) необходи-

мо установить таким образом, чтобы луч
указывал на линию распила.

• Световой указатель фиксируется винтами

Световой указатель класса 2, следите,
чтобы глаза не подвергались прямому
воздействию луча.

8.3 Точное выставление угла 90

• Угол поворота 90

• Если необходимо, отрегулируйте углы с

помощью шаблона (Х, Рис. 8).

8.4 Установка ограничителя

• Ограничитель глубины пропила устанав-

ливается с помощью стопорного винта
(Q, Рис. 2).

• Благодаря функции выдвижения головы

пилы можно производить частичный
пропил заготовки.

Перед тем, как включить торцовочную
пилу, проследите, чтобы движению
пильного диска ничего не мешало.

9. Техническое обслуживание

• Перед работами по техническому

обслуживанию и очистке, пила должна
быть предохранена от непроизвольного
включения. Отключите от эл. сети!

• Подключение и ремонт электрического

оборудования разрешается проводить
только квалифицированным электрикам.

• Учитывайте, что строгальные ножи, обре-

зиненные валы привода движения заго-
товки, плоские, поликлиновые, клиновые
и другие ремни, а также цепи, используе-
мые в конструкции станка, относятся к
деталям быстроизнашивающимся (рас-
ходные материалы) и требуют периоди-
ческой замены. Гарантия на такие детали
не распространяется. Защитные кожуха,
отдельные детали из пластика и алюми-
ния, используемые в конструкции станка,
выполняют предохранительные функции.
Замене по гарантии такие детали не под-
лежат.

• Регулярно производите очистку пилы.

Немедленно заменяйте поврежденные
защитные устройства.

• Регулярно производите чистку машины.

• Очистка корпуса пилы должна произ-

водиться регулярно с помощью мягкой
тряпки, в основном после каждого ис-
пользования пилы.

• Очищайте вентиляционные прорези от

• Удаляйте грязь с помощью мягкой тряп-

ки, смоченной мыльным раствором. Не
применяйте растворители.

• Щётки двигателя подвержены износу и

при необходимости их нужно заменять.

• Отключите станок от питания.

• Открутите колпачок щётки (А, рис. 11).

• Контролируйте состояние щеток после

40 часов работы. При длине щетки менее
3 мм ее необходимо заменять. Угольные
щетки относятся к быстро изнашиваю-
щимся деталям и на них не распростра-

Источник

Торцовочная пила JET JSMS-10L

•
•
•
•

• торцовочная пила
• мощность 1500 Вт
• Модификация 10000826M
• диаметр диска 254 мм
• вес 18 кг

Средний рейтинг Торцовочная пила JET JSMS-10L — 3,88
Всего известно о 8 отзывах о Торцовочная пила JET JSMS-10L

Ищете положительные и негативные отзывы о Торцовочная пила JET JSMS-10L?

Из 11 источников мы собрали 8 отрицательных, негативных и положительных отзывов.

Мы покажем все достоинства и недостатки Торцовочная пила JET JSMS-10L выявленные при использовании пользователями. Мы ничего не скрываем и размещаем все положительные и отрицательные честные отзывы покупателей о Торцовочная пила JET JSMS-10L, а также предлагаем альтернативные товары аналоги. А стоит ли покупать — решение только за Вами!

Самые выгодные предложения по Торцовочная пила JET JSMS-10L

Отзывы про Торцовочная пила JET JSMS-10L

Достоинства: Достоинств нет

Недостатки: Бешеные люфты, пилит полукругом ( кажется что такого быть не может, но это так ), омерзительное качество сборки.

Комментарий: Начну с того, что покупка растянулась на 2 месяца, первая пила пришла с заводским браком, т.е. основной вал люфтил на 3 мм, т.е. на заготовку передавалась погрешность около 8мм. Менять не хотели, но после 2 недель мольбы — прислали новую.
На второй пиле — люфты на каждом соединении в среднем по 1 мм, т.к. в сумме их 3, то на заготовке получается при пилении угол всегда разный, причем разный во всех плоскостях. Подшипники штанг, которые удлиняют рез — просто туфта, заедают это раз, и когда ведешь пилу из крайнего положения в крайнее — пила идет по дуге. Менять никто не собирается т.к. это «бытовой» станок, т.е. бытовой станок может не выполнять своей основной функции — может не пилить.
Это просто кошмарная китайская дичь, с абсолютно проплаченными отзывами в интернете и на ютубе, Люди не ведитесь! Готов выслать фото и видео этого недостанка любому желающему, телефон для связи, чтобы перепроверить мои слова 89128648527, Андрей.

Достоинства: Много функций, точность, удобство. В восторге от приобретения! Пила стоит затраченных денег!

Недостатки: Вместо мешка для сбора стружки не каждый строительный пылесос подходит. Надо придумать универсальную муфту или резиновый шланг для перехода, но это не мелочи!

Достоинства: Адекватная цена за функционал.
Механизм протяжки позволяет работать с широкой доской.
Когда нет необходимости в высокой точности отрезания, вместо шаблона удобно пользоваться лазером.
В комплекте есть расширители стола и зажим.

Недостатки не принципиальные.
Неадекватно большая упаковка — в багажник после покупки пришлось положить только пилу.
Место под установку прижима есть слева и справа, но справа оно бесполезно, поскольку именно туда опускается двигатель. Лучше бы сделали справа горизонтальное крепление прижима или поставляли низкий прижим.
В комплекте мог бы быть небольшой пластиковый треугольник для установки углов 90 и 45 (как у Макит).
Мешок для сбора опилок скорее декоративный — для нормальной работы нужно подключение пылесоса.
Плавный пуск не был бы лишним.

Комментарий: После покупки необходимо устанавливать только расширители стола и зажим, остальное все идет на своем месте. Изначально горизонтальный угол 90 выставлен с погрешностью около 2 градусов, лазер тоже смотрел немного в бок. Выставил по небольшому угольнику 90 — получил отклонение около 2 мм на 60 см (проверял установкой отрезанного бруска на торец и измерением отклонения сторон его верха от угольника). Потом догадался взять большой угольник и выставить угол при положении полной протяжки пилы. Аналогичное отклонение стало около 1 мм на 60 см. Получить результат точнее без набитой руки, наверное, уже нельзя из-за того, что рукой можно немного случайно отклонять пилу влево или в право при резе. Проработал ей 2 недели, сделал около 200 отрезов. Пила понравилась. Подумываю только взять диск с большим количеством зубьев для более аккуратной работы.

Достоинства: Невероятно мощная и производительная пила.
Качество сборки 10+

Недостатки: Лазерный указатель чувствителен к резким перепадам напряжения — сразу выгорает(но это мелочь — я им вообще никогда не пользовался).

Комментарий: Невероятно надёжный инструмент для супер-профессионалов — проверено лично мною в течении 5 лет в невероятно тяжёлых условиях.

Достоинства: Хорошая ширина пропила (305 мм с протяжкой) для торцовки за эти деньги.

Недостатки: Направляющая из силумина треснула пополам. В месте крепления болтов направляющей, база треснула в 2 местах из 4. Не может пилить доски 50 мм под углом 45 градусов.

Комментарий: Хорошее соотношение цена-возможности. За качество не скажу — трещина появилась через несколько дней умеренной эксплуатации. Построил и отделал 2 дома с ее помощью, пока жива, сменил направляющую (800 рублей). Лазер в какой-то момент перестал указывать, но огонек горит. Достаточно тяжелая.

Достоинства: Пилит нормально, даже с родным диском.

Недостатки: Лазер установлен в пластмассовом кронштеине, которыи крепится одним болтом, постоянно сбивается. Регулировка высоты пропила только для черновои отрезки, прорезает не параллельно заготовке. .

Комментарий: Доставляет неудобства и потерю времени, ожидал лучшего, выбор основывался на использовании другого оборудования этого бренда.

Комментарий: Хорошая пила. Сколько с ней на даче за 3 года переделал. Очень помогла. Сделал полы в доме, душ с туалетом, сарай да и так по мелочёвке.Дисковой пилой с такой чёткости сделать можно, но труднее и дольше. Да тяжелая около 30кг.Для меня это плюс. Положил двух метровую доску затянул, она даже не шелахнётся.
Да и цены сейчас просто ужас. В два раза подскочили. Хорошо что взял до подорожания. Сейчас бы жаба долго душила

Достоинства: Цена, мощность.

Недостатки: В механизме протяжки установлены 3 подшипника вместо 4-х. думаю в целях экономии. В инструкции вообще нарисованы 2 подшипника. Качество самих подшипников ужасное. Создалось впечатление, что они неправильной, не сферической формы и при протяжке, пильный диск «дрожит» и поэтому качественного реза ожидать не стоит. В самом моторе вместо подшипников установлены бронзовые или медные втулки, что отрицательно влияет на долговечность эксплуатации.

Комментарий: Обычный Китайский ширпотреб. Пожалел что «повелся» на низкую цену и «Швейцарский » бренд. За эти деньги можно взять «Китайца» получше.

Источник

Инструкция и руководство для
Jet Tools JMS-10 на русском

6 страниц подробных инструкций и пользовательских руководств по эксплуатации

JET JMS-10 Торцовочная пила.avi

Торцовочная пила (Mitre Saw) JET JMS-10

Обзор торцовочной пилы (miter saw) JET JMS-10

Обзор торцовочной пилы с протяжкой (sliding mitre saw) JET JMS-10S

Торцовка — JET JMS-10 — 14 лет в работе, без поломок.

Обзор — Отзыв. 2 года службы.Торцовочная пила JET JSMS 12L.

Обзор Пила торцовочная JET JMS-10

Пила jet jms 10

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ТОРЦОВОЧНАЯ ПИЛА JMS.

Деревообработка Jet Tools

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ТОРЦОВОЧНАЯ ПИЛА JMS-10

ВМХ Тул Груп АГ (WMH Tool Group AG)

Банштрассе 24, CH-8603 Шверценбах

Станок предназначен для пиления изделий из дерева и подобных материалов, а также твер-

дых полимерных материалов.

Нельзя пилить изделия из металла.

Обработка других материалов недопустима, или может производиться только после консуль-

тации с представителями компании.

Наряду с указаниями по технике безопасности, содержащимися в инструкции по эксплуата-

ции, и особыми предписаниями Вашей страны необходимо принимать во внимание общеприня-

тые технические правила работы на деревообрабатывающих станках.

Каждое отклонение от этих правил при использовании рассматривается как неправильное

применение и продавец не несет ответственность за повреждения, произошедшие в результате
этого.

В станке нельзя производить никаких технических изменений.

Ответственность несет только пользователь.
Использовать станок только в технически исправном состоянии.

Соединительный кабель (или удлинитель) от автомата защиты и от источника электропита-

ния до станка должен быть не менее 3×1,5мм² (желательно медный, трёхжильный, с сечением

каждой жилы не менее 1,5 мм

Станок разрешается эксплуатировать лицам, которые ознакомлены с его работой, техниче-

ским обслуживанием и предупреждены о возможных опасностях.

Данный станок является машиной для индивидуального применения, т. е. по своим конст-

руктивным особенностям и техническим характеристикам станок не предназначен для исполь-

зования на производстве.

Если Вы при распаковке обнаружили повреждения вследствие транспортировки, немедленно

сообщите об этом Вашему продавцу.

Не запускайте станок в работу!

Торцовочная пила JMS-10

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JMS.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JMS-10

Напряжение питания . 220В

Мощность двигателя . 1400 ватт
Рабочий ток. 6,1 A

Соединительный провод (H07RN-F) 3×1,5 мм²
Устройство защиты . 10 A

Число оборотов холостого хода . 4500об/мин
Размер пильного диска . 254×2,8×30 (мм)

Макс.высота пропила . 90°/45 75 мм/45 мм
Макс.ширина распила .. 90°/45°135 мм/90 мм
Наклон пильного диска . 0°-45°

Поворот стола влево/вправо . 46°/46°
Габаритные размеры

. (ДхШхВ) 435х450х470 (мм)
Масса пилы . 17 кг
3. КОМПЛЕКТ ПОСТАВКИ
1. Торцовочная дисковая пила – 1 шт

2. Удлинитель – 2 шт
3. Упор для заготовок – 1 шт
4. Зажим для заготовок – 1 шт

5. Мешок для сбора пыли – 1 шт
6. Пильный диск, 40 зубьев – 1 шт

7. Гаечный ключ – 1 шт
8. Инструкция по эксплуатации

9. Список деталей
*Примечание:

инструкции является общей информацией.
Данные технические характеристики были
актуальны на момент издания руководства

по эксплуатации. Компания WMH Tool Group
оставляет за собой право на изменение

конструкции и комплектации оборудования
без уведомления потребителя.
Настройка,

техническое обслуживание оборудования

осуществляются покупателем.
4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНО-
СТИ

Техника безопасности включает в себя

также соблюдение инструкции по эксплуата-

ции и техническому обслуживанию, предос-
тавленные изготовителем.

Всегда храните инструкцию, предохраняя

ее от грязи и влажности, передавайте даль-

Ежедневно перед включением пилы про-

веряйте функционирование необходимых

Установленные дефекты пилы или защит-

ных устройств необходимо незамедлительно
устранить с помощью уполномоченных для

этого специалистов. Не включайте в таких
случаях пилу, выключите ее из эл. сети.

Применяйте необходимые согласно инст-

рукциям средства личной защиты.

По соображениям безопасности на этом

станке необходимо работать, используя обе
руки.

Надевайте плотно прилегающую одежду,

снимайте украшения, кольца и наручные ча-

Для работы с пильным диском надевайте

Если у Вас длинные волосы, надевайте

защитную сетку для волос или головной
убор.

При работе с длинными заготовками ис-

пользуйте соответствующие удлинения сто-
ла, роликовые опоры.

Перед началом работы проверьте пра-

вильное направление вращения пильного

Пильный диск должен достичь максималь-

ного числа оборотов, прежде чем начать пи-
ление.

Обратите внимание на время замедления

диска до полной остановки, оно не должно
превышать 10 сек.

Недопустима остановка пильного диска

путем бокового нажатия.

Избегайте обратного удара заготовки.
При пилении круглых заготовок закреп-

ляйте заготовку от проворачивания. При пи-
лении больших заготовок применяйте соот-
ветствующие вспомогательные средства для

Следите за тем, чтобы все заготовки были

надежно закреплены во время работы, и бы-
ло обеспечено их безопасное движение.

Нельзя торцевать слишком маленькие за-

Никогда не удерживайте заготовку просто

Никогда не хватайтесь за вращающийся

Следите за тем, чтобы отпиленный мате-

риал не был захвачен зубьями пильного дис-
ка и отброшен вверх.

удаляйте только при выключенном моторе и

полной остановке пильного диска.

Следите за тем, чтобы вентиляционные

пазы мотора были всегда чистыми и откры-

Устанавливайте пилу таким образом, что-

бы оставалось достаточно места для обслу-
живания и для подачи заготовок.

Обеспечьте хорошее освещение.
Следите за тем, чтобы пила была надежно

закреплена на ровной поверхности.

Следите за тем, чтобы электропроводка не

препятствовала рабочему процессу и, через

нее нельзя было споткнуться.

Держите рабочее место свободным от по-

Не оставляйте без присмотра включенный

станок, всегда выключайте его, прежде чем
покинуть рабочее место.

Не используйте пилу во влажных помеще-

ниях, не оставляйте её под дождем.

Не используйте станок вблизи горючих жидкостей или газов. О.

Не используйте станок вблизи горючих

жидкостей или газов. Обычное искрение ще-

ток может привести к возгоранию.

Следите за соблюдением мер по противо-

пожарной безопасности, например наличие
огнетушителя на рабочем месте.

Следите за тем, чтобы не образовывалась

большая концентрация пыли – всегда при-
меняйте соответствующую вытяжную уста-

новку. Древесная пыль может быть взрыво-
опасной и опасной для здоровья. Перед ра-

ботой удалите из заготовки гвозди и другие
инородные тела.

Необходимо соблюдать указания о мин. и

макс. размерах заготовок.

Не перегружайте пилу – она будет лучше

и дольше работать, если Вы будете приме-
нять её в пределах её мощности.

Стружку и части заготовок удаляйте толь-

ко при выключенном станке.

Работы по электрике станка должны вы-

полняться только электриками.

Удлинительный кабель всегда отматывай-

те от барабана полностью.

Немедленно заменяйте поврежденный се-

Никогда не используйте пилу, если воз-

никли проблемы с выключателем.

Все работы по установке, монтажу, чистке

должны производиться только после отклю-
чения пилы из эл. сети.

Нельзя применять пильные диски из быст-

рорежущей стали (HSS).

Поврежденные диски немедленно замени-

те.
4.1. ВНИМАНИЕ опасности

Даже при правильном использовании пи-

лы остаются приведенные ниже опасности.

Опасность ранения свободно вращающим-

ся пильным диском.

Опасность из-за излома пильного диска.
Опасность ранения отлетевшими частями

Опасность от шума и пыли. Обязательно

надевайте средства личной защиты (защита

глаз, ушей и дыхательных путей).

Применяйте вытяжные установки!

Опасность поражения электрическим то-

ком, при неправильной прокладке кабеля.
4.2. Уровень шума
Значения определяют согласно стандарту EN

1807:1999 (Коэффициент погрешности изме-
рения 4 dB)
Уровень мощности звука (согласно EN 3746):

холостой ход – 101,5 dB(A);
Уровень звукового давления (согласно EN

11202):
холостой ход – 88,7dB(A)

Приведенные значения относятся к уровню
издаваемого шума и не являются необходи-

мым уровнем для безопасной работы.

5. ОПИСАНИЕ ПИЛЫ

A . деблокирующий выключатель

B . корпус мотора
C . упор для заготовки
D . ограничитель по длине

E, L . удлинители
F . стол пилы

G . мешок для сбора опилок
H . пильный диск

I . поворотный зажим
J . защитный кожух пильного диска

K . зажим заготовки

M . рукоятка с выключателем
N . блокировочный выключатель приво-

да пилы
O . блокировочный штифт головки пилы

P . шкала поворота
R . зажим поворота
6. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-

ПЛУАТАЦИЮ
6.1. Транспортировка и установка

Установка пилы должна производиться в

закрытых помещениях, при этом достаточно

условий обычной столярной мастерской.

Поверхность, на которой устанавливается

пила, должна быть достаточно ровной и спо-
собной выдерживать нагрузки. При необхо-
димости пилу можно жестко закрепить на

По соображениям упаковки пила постав-

ляется не полностью смонтированной.

Монтаж Общие указания Перед проведением монтажно.

наладочных работ отключите станок от эл.

Удалите защитную смазку от ржавчины с

помощью мягких растворителей.

Установите станок на плоскую поверх-

Упор для резки по длине (B, Рис. 3) пере-

двиньте на желаемое место.

Удлинители (C) с жестяными хомутами (А)

прочно зажать на основании пилы.
Монтаж мешка для сбора опилок (G,
Рис.1)

Для выбрасываемых из под пилы опилок

применяйте прилагаемый к пиле мешок (G,
рис. 1).

Мешок для сбора опилок может быть за-

креплен на задней стороне защитного кожу-

ха пилы, для чего нажимаются оба крепле-
ния на мешке.

К этому месту может быть также подсое-

динён пылесос.
Разблокировка головы пилы

Торцовочная пила поставляется обычно с

заблокированной головой пилы.

Штифт для блокировки головки пилы (O,

Рис.2) может быть вытащен. После этого

медленно передвиньте головку пилы вверх.
Во время транспортировки голова пилы

должна быть снова заблокирована.
Монтаж пильного диска

Замена пильного диска должна произво-

диться только при отключённом эл. питании.

Пильный диск должен соответствовать

указанным техническим характеристикам.

Перед установкой пильного диска прове-

ряется на наличие повреждений (трещин,
поврежденных зубьев, изгиба). Не приме-

няйте поврежденные диски.

Следите за тем, чтобы зубья диска были

направлены в направлении пиления (вниз).

При обращении с пильным диском наде-

вайте подходящие защитные перчатки.

Снимите защитный кожух диска пилы, для

чего освободите оба винта (A, Рис. 4) на сто-

роне защитного кожуха и отведите защитный
кожух вверх (Рис. 5).

Разблокируйте вал пилы с помощью кла-

вишного блокировочного выключателя вала

пилы (A, Рис. 5) и освободите прижимной
винт пильного диска (A, Рис. 4), применяя
для этого гаечный ключ.

Снимите пильный диск и замените его (B,

Рис. 6), причем зубья должны быть направ-

лены по направлению стрелки на защитном
кожухе.

Перед тем как установить пильный диск

Снова установите наружный фланец в его

рабочее положение и затяните с помощью
гаечного ключа прижимной винт.

Установите защитный кожух пильного

диска из полимерного материала и закрепите

его обоими винтами.

Подключение к электрической сети Подсоединение к сети со с.

6.3. Подключение к электрической сети

Подсоединение к сети со стороны клиен-

та, а также применяемые удлинители долж-
ны соответствовать тех. требованиям.

Напряжение сети и частота должны соот-

ветствовать рабочим параметрам, указанным

на фирменной табличке.

Установленное изготовителем защитное

устройство должно быть рассчитано на 10 А.

Подключение и ремонт электрического

оборудования разрешается проводить только

квалифицированным электрикам.
6.4. Пуск в эксплуатацию

Пила включается нажатием выключателя

на рукоятке: как только выключатель отпус-

кается, происходит остановка пилы.
7. РАБОТА ПИЛЫ
Внимание

Всегда принимайте во внимание указания

по технике безопасности и придерживайтесь

Перед каждой распиловкой проверяйте

сначала состояние пильного диска.

Работайте только с острым и неповреж-

денным пильным диском!

Предохраняйте заготовки от проворачива-

ния вследствие давления пильным диском.

Убедитесь в том, что защитный кожух

пильного диска стоит в правильном положе-

нии, прежде чем Вы начнете работу на тор-
цовочном станке.

Торцовочная пила включается с помощью

выключателя на внутренней стороне рукоят-

Диск пилы должен набрать полное число

оборотов, прежде чем Вы начнете работу на

Сдвиньте блокировочный выключатель (A,

Рис. 1) в сторону и нажимайте голову пилы
медленно и равномерно вниз.

После окончания пиления голова пилы

снова должна быть возвращена в исходное

положение.
Правильное рабочее положение

Становитесь перед пилой лицом к направ-

лению распила.
Обращение с заготовкой

Для торцовки длинных заготовок необхо-

димо использовать роликовые опоры.

Во время торцовки заготовка должна быть

прочно прижата зажимом к упору для креп-

Торцовка уголков является возможной.

Они должны пилиться так, чтобы полотно
пилы всегда контактировало с наименьшим

поперечным профилем (Рис. 7).

Такая операция является потенциально

Торцовка кривых заготовок

Кривые или изогнутые заготовки должны

быть установлены так, чтобы точка распила
заготовки упиралась в упор для заготовки

Такая операция является потенциально

Торцевание под углом

Голова пилы может быть плавно установ-

лена для пиления под углом от 0° до 45°.

Перед торцовкой под углом поворотная рукоятка.

Перед торцовкой под углом поворотная

рукоятка (C, Рис. 11) на обратной стороне

пилы должна быть ослаблена.

Поверните голову пилы влево в желаемое

положение в соответствии со шкалой (B).

Перед началом пиления снова затяните

голову пилы поворотной рукояткой (C).
Наклонный распил

Голова пилы может быть плавно установ-

лена под углом от -46° до +46°.

Обе зажимных рукоятки сзади упора для

заготовки должны быть ослаблены.

Голова пилы может быть установлена в

положение под желаемым углом.

Снова зажмите обе рукоятки, прежде чем

Вы начнете работу пилой.
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания

Перед работами по техническому обслу-

живанию и очистке, пила должна быть пре-

дохранена от непроизвольного включения.
Отключите от эл. сети!

Подключение и ремонт электрического

оборудования разрешается проводить толь-
ко квалифицированным электрикам.

Учитывайте, что строгальные ножи, обре-

зиненные валы привода движения заготов-

ки, плоские, поликлиновые, клиновые и
другие ремни, а также цепи, используемые

в конструкции станка, относятся к деталям
быстроизнашивающимся (расходные мате-

риалы) и требуют периодической замены.
Гарантия на такие детали не распространя-
ется. Защитные кожуха, отдельные детали

из пластика и алюминия, используемые в
конструкции станка, выполняют предохра-

нительные функции. Замене по гарантии
такие детали не подлежат.

Производите очистку пилы через равно-

мерные отрезки времени. Немедленно заме-

няйте поврежденные защитные устройства.
Коллекторные щётки

Контролируйте состояние щёток после 40

часов работы. При длине щетки менее 3 мм
ее необходимо заменять. Угольные щетки

относятся к быстро изнашивающимся дета-
лям и на них не распространяются гаран-

тийные обязательства компании JET. Арти-
кул заказа JMS10-110.
Пильные диски

Уход за пильными дисками должен быть

поручен только обученному персоналу.

Применяйте только заточенные пильные

Очистка корпуса пилы должна произво-

диться регулярно с помощью мягкой тряпки,
в основном после каждого использования

Очищайте вентиляционные прорези от

Удаляйте грязь с помощью мягкой тряпки,

смоченной мыльным раствором. Не приме-
няйте растворители.
9. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
мотор не работает
*нет тока – проверить соединительные про-

вода и предохранитель;
*дефект мотора, выключателя или кабеля –

вызвать электрика;
сильные вибрации пилы
*пила стоит неровно – выровнять пилу;
*поврежден диск пилы – немедленно заме-
нить пильный диск;

*угол распила не соответствует 90° – не-
правильно установлен поворотный упор;

*неправильно установлен упор для заготов-
ки – плохое качество поверхности распила;

*выбран неподходящий пильный диск –
пильный диск загрязнен смолой;

*затупились зубья пильного диска – неод-
нородная заготовка;
*слишком большое усилие подачи пилы – не

перегружайте пилу при обработке.
10. ПОСТАВЛЯЕМЫЕ ПРИНАДЛЕЖНОСТИ
Пильные диски с различным количеством
зубьев Вы найдете в прайс-листе Jet.

Jet оставляет за собой право на изменение
деталей и принадлежностей, если это будет

Источник
