Ремонт трапеции дворников хонда авансир

Honda Avancier «NO GLORY™» › Logbook › Ремонт привода метлы Avancier

Доброутро друзья! Расскажу я сегодня о ремонте заднего дворника. По разговорам в ЧАТах по данной модели многие сетуют, мол не работает=( И в общем то с покупкой машины я тоже примкнул к тем, кто трет заднее стекло тряпочкой=) В общем когда восстанавливал топ сигнал, решил попристовать и к приводу стеклоочистителя. Так что разбираем привод. ( поскольку саму щетку с конуса я снять не смог, пришлось все делать на месте=) )

И тут собственно сразу и выявилась причина поломки:

В общем надо искать такую шестерню, или привод в сборе, смотря какая цена. Привод нашелся у одноклубней, но с ценой в 1к. Как то крутовато, залазим на bibinet, в поиске привода, но и тут нет его…
Тут в ход начинает идти русская смекалка, в теории в Хонде же тоже не дураки сидят, и скорее всего узлы унифицированные, и должно от погодок что то подходить… И в итоге в конторе авторесурс24, приобретается привод от accordwagon cf6., разбираем, вынимаем, сравниваем=)

Коротко, о самих шестернях. По зубам и посадкам они одинаковые. так что все встает болт, он. Но если вы просто возьмете и воткнете шестерню от cf6 в ta1, то часть души от аккорда переселится к вам, и метла начнет работать на 120град…

Соответственно установив шестерню, толкатель ставим в другое отверстие ( теперь 180 град. ход и отверстие для монтажа толкателя подошло куда надо ) И все. profit=) все смазываем, и все работает ок. Прочищаем форсунку омывателя, и меняем резиночку на щетке. Все готово. Работает прекрасно=)

Источник

Фотоотчет ремонт трапеции дворников на RF4

Stepwgn RF3-8. Кузов, салон. Клуб любителей микроавтобусов и минивэнов

Фотоотчет ремонт трапеции дворников на RF4 ⇐ Stepwgn RF3-8. Кузов, салон

Сообщение СергейМ » 26 апр 2017, 07:23

Ремонт трапеции дворников на StepWGN RF4
Зимой имел неосторожность включить примёрзшие дворники, что-то хрустнуло и дворники заработали. В дальнейшем заметил, что они стали болтаться, в выключенном состоянии появился большой люфт. При работе в крайних положениях дворники били о правый молдинг лобового стекла и внизу о «жабо». Могут начать болтаться, если включить максимальную скорость работы дворников.

Надо добраться до механизма дворников.
Открываем капот на максимальное положение.
Снимаем дворники (под резиновой заглушкой гайка на 14).
Снимаем молдинги левый и правый, если требуется.
Снимаем накладку («жабо»), по краям она прикручена вместе с молдингами винтами (выделены синим на Рис 2), со временем края молдингов отламываются (Рис 3), поэтому молдинги можно не снимать.
Красным выделены клипсы, внизу 3 шт и 5 клипс внутри (1 клипсу не указал на Рис 2, см рис 13). Увы при демонтаже некоторые посадочные места внутренних клипс отламываются (время, в моем случае 2 места отломились).
Плюс надо вытащить клипсу шланчика омывателя.
Рис 2_______________________________________________ Отломаный край молдинга Рис 3___________Шланчик омывателя, для удобства можно снять подкапотный ___________________________________________________________________________________________блок предохранителей, он на 3-х защелках и отвести в ____________________________________________________________________________________________сторону Рис 4

Когда все винты и наружние клипсы сняты, «отрываем» по очереди с одного края внутренние клипсы. После того как их отсоеденили, сдвигаем «жабо» как бы в низ к двигателю, там есть «зацепы», если тянуть сразу вверх их можно сломать.

Механизм дворников «трапеция» крепится на 4-х болтах на 10 (обведены красным)
Рис 5 ___________________________________________________ Откручиваем болты Рис 6

Источник

Honda Avancier ТА1 Карбоновая втулка трапеции

Никакой эпоксидки и колхоза со сверлением. Всё встаёт тютелька в тютельку и не требует даже смазки. Данная втулка выполнена из нейлона с 10% наполнением карбоном. В отличии от полиэтилена, нейлон обладает большим сопротивлением к износу на трение. История создания.

Перед заказом и установкой обязательно прочтите вкладку «Важно».

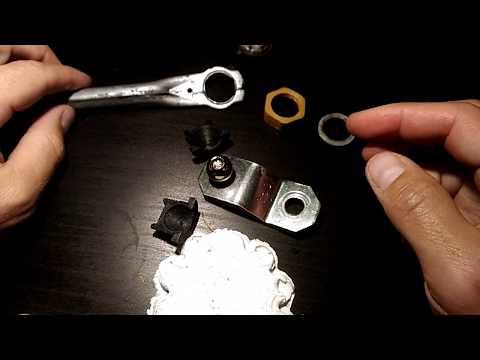

Цанга держит шаровую надёжнее чем оригинальная. Состоит из двух половинок, которые просто вставляются в тяги трапеции вашей HONDA и закрепляются гайкой. Можно не смазывать, эта цанга сделана из нейлона с волокнами карбона, скольжение по шаровой хорошее.

Никогда еще трапеция не ремонтировалась столь просто.

Называют её как механизм, так и трапеция стеклоочистителя.

Если вы столкнулись с аналогичной проблемой на другой марке автомобиля, то сделаю по вашим размерам в течении пары дней. Пишите в чат и будет вам счастье.

Отправка почтой России в среднем 200р.

На Кольской в Москве просто точка выдачи, там есть не всегда в наличии. Производятся в Поварово, Солнечногорского района.

Чтобы понять сколько требуется приобрести цанг, необходимо проинспектировать трапецию. На это уйдёт от силы 15 минут. Надо снять решетку около лобового стекла (она на пистонах) и там откроется трапеция. Саму трапецию снимать не надо. Чтобы определить какие цанги надо менять, достаточно потеребить тяги рукой ближе к каждой шаровой. Чаще всего требуется только одна штука. Реже — две. И уж совсем редко все четыре.

Смазывать ничем не надо. Так же следует удалить остатки старой смазки. Если очень хочется, то можно использовать смазку, которая не испортит характеристики полилактида, например силиконовую. Так же нельзя использовать фиксаторы резьб, они только для металла.

Если на ваших тягах нет пропилов, то не обязательно их пропиливать. Лучше срежьте ножом на моей втулке выступающие части.

При установке закручивайте гайку только руками, она там только для легкой фиксации, можно капнуть герметика под резьбу или каплю термоклея после того как закрутите. Но это не обязательно.

Будет очень здорово если, после установки, вы оставите конструктивный отзыв.

Инструкция :

• Перед разборкой сфотографируйте собранную трапецию, чтобы собрать в обратном порядке.
• Удалите старую смазку, так как она может изменить свойства материала втулки в худшую сторону. Новой смазкой смазывать не обязательно, но если очень хочется, то можно использовать силиконовую.
• Обхватите двумя половинками шаровую опору.
• Собранную конструкцию проденьте в кольцо тяги трапеции вплотную до «юбки» втулки. Если садится туго то это нормально. Втягиваете и заталкиваете одновременно. На некоторых моделях есть направляющие риски. Их следует сопоставить с прорезями в кольце тяги. Если на вашей тяге нет этих пазов, то можете просто срезать риски на втулках, если они мешают.
• Далее накрутите гайку без использования инструмента, а лишь усилием руки. Обратите внимание что на гайке есть участок без резьбы. Сторона без резьбы наплавлена в сторону тяги.

ВНИМАНИЕ ! Ни в коем случае не используйте специализированные фиксаторы резьбы. Они «на глазах» разрушат пластик.

• Гайка никуда не денется, но если очень хочется её зафиксировать дополнительно, то можно дать капельку из клеевого пистолета после того как гайка будет завёрнута.

Так же прошу смотреть полное видео по установке от клиента.

Источник

Ремонт трапеции стеклоочистителя (дворников)

*мы делаем копии статей, чтобы сохранить для вас материал на наших серверах для обеспечения его сохранности

Стала слетать трапеция с головки моторчика. Решил задокументировать операцию по восстановлению тяги.
Новая тяга стоит около 50$, а вся проблема в износе пластиковых втулок-наконечников.
Зачем покупать тягу, когда можно поменять эти пластмаски ?
Итак, был приобретен ремкомплект стеклоочистителя от ваз 2110.

А вот и слетевшая тяга дворников со стороны моторчика.

Сдернул тягу и принес ее домой.

Вынул старенькие наконечники и примеряю новый, из ремкомплекта от ваз 2110.

Как видно, до конца он в тягу не встает — мешает выпуклость под паз.
Собственно, нужно выпилить этот паз-отверстие. Впринципи, можно было обрезать эту выпуклость на самом пластике, но теоритически это бы уменьшило надежность механизма. Я решил выпилить паз в железе 🙂

Чтобы одеть пластиковое колечко-фиксатор на обратную сторону наконечника, нужно сделать пластик мягким. В обычном состоянии он не одевается, а при сильном давлении скорее всего треснет и сломается. Поэтому я кинул наконечник с колечком в кипяток на пару минут. Это позволило сделать пластик мягким

Защелкнулось без проблем. Ну и еще для прикола покрасил тягу.

Но, колечко на обратной стороне прокручивалось. Хотя и сам наконечник не двигался и сидел очень хорошо. Но я решил придать дополнительную фиксацию, обмазав оба наконечника эпоксидным клеем.

Установка в обратном порядке. Смазал все графитной смазкой

+прочистил остальной механизм Wd-40. Хотел его открутить и вынуть чтобы перебрать, но сломался один болт. Решил не эксперементировать и прочистить прямо так.

Была проблема — новые наконечники не прикакой силе не насаживались на втулки. Пришлось немного подпилить новые наконечники (их бортики), только тогда смог одеть тягу. И то, с огромным усилием. Незнаю, насколько хватит новых наконечников. На галант клабе кто-то писал, что второй год их использует. Дворники стали работать тихо, исчез раздражающий скрежет.

Источник

Замена щеток стеклоочистителя на Honda Avancier 1 поколение

Полезность – 75% | Распечатать

По спецификации

На кузовах Avancier (1 поколение) с 1999 по 2003 год выпуска, дворники имеют каркасные или бескаркасные щетки с креплением «Hook», которое автовладельцы еще называют: Крючок.

Модель автомобиля	Крепление	Длина щеток	Тип щеток

Honda Avancier (1) 1999, 2000, 2001, 2002, 2003

со стороны водителя

625 – 655 мм со стороны пасажира

560 – 580 мм

Каркасные

Бескаркасные

	или

Какие щетки нужны

Идеальным вариантом станут — штатные щетки из автотехцентра официального дилера Honda, где их подберут и установят конкретно для вашей модели авто.

Многих может не устроить высокая стоимость оригинальных дворников, тогда используйте щетки других производителей, они в разы дешевле. Для покупки подходящей щетки, необходимо учесть всего 3 параметра.

Пример упаковки каркасной щетки
с обеих сторон

Вот конкретные модели:

• Trico ICE • Denso Hybrid DUR • DOGA Duravision Flex Как быстро поменять Для замены щеток с креплением «Hook» инструмент не требуется.

Как лучше покупать

1.	Для тех кто в средствах неограничен: едем в автотехцентр официального дилера Honda в своем городе, где подберут и установят штатные модели щеток конкретно для вашего авто.
2.	Для тех кто не любит ездить по магазинам: зная 3 главных параметра щетки, можно без труда заказать их в любом специализированном интернет магазине.
3.	Для тех кто проверяет все на месте, на глаз: едем на заправку, в которой помимо прочего есть асортимерт дворников и удобная парковка, снимаем щетку с машины и идем выбирать аналогичную по длинне и креплению.

По возможности, перед покупкой сверьте выбранные щетки на соответствие требованиям в спецификациях Honda для данного автомобиля.

Когда требуется замена щетки

Для проверки состояния щетки и во всех остальных случаях обратите внимание на индикатор износа — (наклейка на каркасе щетки), которая обычно ярко желтеет если срок службы щетки подошел к концу. Полная инструкция.

• Не заставляйте щетки работать «по-сухому», особенно если стекло сильно загрязнено или покрыто слоем наледи.

• Чтобы щетки служили дольше и не теряли эластичность, раз в сезон очищайте щетки от грязи: помыть в теплой воде с мылом.

• При замасливании стекла или лент щёток, следует их обезжирить 10-20% содовым раствором и тщательно промыть теплой водой. Не применяйте для этого бензин или растворитель, приведёт к разъеданию резинки щеток.

• Можно смазывать шарниры каркасных моделей составами, типа WD-40, которые хорошо вытесняют влагу и устраняют скрипы.

• В зимний период не включайте стеклоочиститель, пока не отогреется лобовое стекло, можно серьезно испортить щетки.

• Некоторые автомобили имеют подогрев зоны парковки дворников, для других создан зимний режим стеклоочистителей, когда они распологаются выше в зоне работы печки. Ознакомьтесь с инструкцией к автомобилю для включения этой опции.

• Нестрашно если длина дворников будет чуть больше или меньше штатной. Важно, чтобы при работе новые щетки не издавали никаких посторонних звуков и не бились о края лобового стекла. Многие эксперементируют с разным размером дворников, устанавливая с водительской стороны большего размера, а с пассажирской меньшего.

• Не отбивайте лед, ударами щеки по стеклу. Это может привести к повреждению дворника. Например, очень часто в такой ситуации ломаются пластиковые заглушки бескаркасных щеток, так как пластик становится хрупким на морозе.
