Часть первая: снятие трапеции, дефектовка!
Наболевшая головная боль, знаем…помним…скорбим)))Но я расскажу с чем я столкнулся…Итак открываем капот и добираемся до печки, я снимал только защитную крышку и крышку печки…Откручиваем со стороны щеток 2 гайки на 27(с водительской стороны чуть открутил), потом окручиваем полностью крепление снизу, которое фиксирует трапецию…Весь процесс снятия занял минут 40, не знаю кто там как её снимал, гемор есть, когда её нужно достать, на этом все…Фотки выложу попозжа, телефон падла сел)…
Втулки купил в Минске у одного парниши…Если его втулки станут как надо, наладим производство, и можно будет купить!
Значит какие проблемы вас ждут:
1.Тяга — втулки пластиковые, и могут быть уже раздолбанными 15$ новые на экзисте
2. Посадочное под 27 гайки — там может не оказаться резьбы вообще — ищем на бэушке(без моторчика дешевле)
3. Износ самих пальцев(куда крепятся сами щетки), в моем случае износилось ближе к пассажирской стороне очень сильно(с виду кривой)
4. Гайки на 27 в хлам — будем искать в магазине запчастей(я думаю стоят недорого)

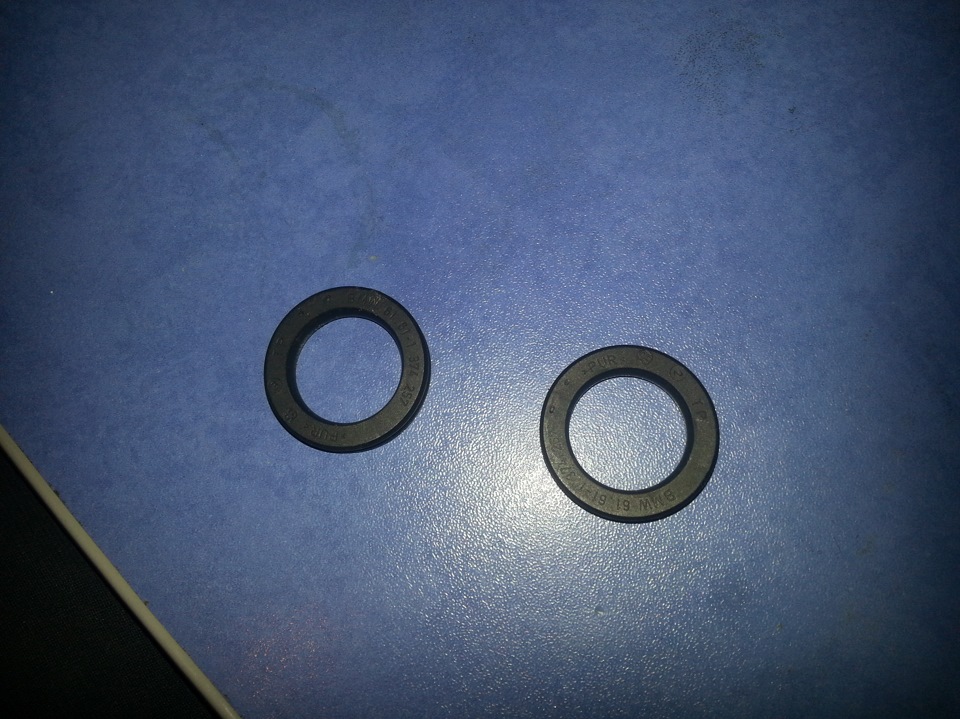

5. Резиновые кольца — в хлам, сидят как уплотнительное кольцо под гайкой на 27, номер 61-1 374 257 (когда-то подарили))

Это что касается моего случая, понятно что у каждого свои косяки будут!

Итак сборка…Сразу хочу предупредить, собирал из двух одну…втулки лучше делать сразу с резьбой под 27, т .к. на вашей втулке врятле там будет что то живое…И ещё, там стоят стопорные кольца, которые фиксируют саму втулку, не проеб.те, либо при монтаже, могут выскочить, т.к сами знаете как ставиться трапеция…
Как видно на картинке, резьбы уже нету

Источник

BMW 5 series › Logbook › Замена мотора прижима SWF трапеции стеклоочистителей BOSCH E34

Все началось давно, и постепенно приходило в негодность.

Стоит сказать после первого ремонта прошло около полтора года или двух лет, тогда менялись втулки, купил я их на е34.су, они по посадочному месту не очень подошли, пришлось колдовать с проволокой медной и клеем, ну и проверка и смазывание моторчика прижима, и втулок, синей смазкой от MOBIL.

Я постараюсь вкратце все по порядку рассказать.
Первая неприятность через полгода, это сдох микрик мотора щеток стеклоочистителя BOSCH, это когда щетки останавливаются где захотят, и режимы переключения работают не правильно, меняем на запасной SWF, все хорошо, дальше трем щетки о лобовое, к весне когда вся таблица Менделеева летит на стекло и на скорости берется коркой, у меня на глухо заклинило втулку с пассажирской стороны, и вырвало тягу толкателя, спасла WD40 и легкие постукивания, куда делась смазка не понятно, дальше дождливое лето, еще дождливее осень, и привет люфты, ну и с каждым оборотом они все больше. К зиме появился страшный жор АКБ, выяснилось что на систему прижима, думал реле ADM, пайка разболталась, пропаял, не помогло, так и ездил без реле. Тем временем люфт уже громыхающий.
И вот первое сентября везу дочь на линейку, и бац щетки останавливаются прям по диагонали лобового стекла, остановиться негде, ментов море, а я с диагональными щетками с грязным стеклом, херячу кругами в поиске парковки. Первая мысль вырвало шток толкателя, а может предохранитель. А на самом деле это открутилась гайка на моторе и съело шлицы на приводе толкателя… Принято решение снимать трапецию.
Дальше все в фото.

Источник

BMW 7 series 🔥 › Logbook › Ремонт трапеции дворников

Итак, настало время написать в блог о том, что уже сделано, в данном случае речь пойдет о замене трапеции дворников. Новую трапецию практически в сборе отдал старых хозяин(без моторов и одной тяги)
С чего начать разбор
1)Снимаем пластмассу под дворниками(держится на заклепках пластмассовых), снять не трудно
2)Снимаем бачок ОЖ
3)Снимаем защиту за бачком
Держится на пяти шурупах-два сверху и три снизу, откручиваются головкой на 7
4)Снимаем кожух печки
Держат его 4 клипсы металлических
5)Теперь сам мотор с крыльчаткой
Снять два провода с мотора и затем отщелкнутиь скобу которая держит его снизу, затем полностью извлечь. Останется нижняя часть кожуха(держится на двух клипсах:справа и слева от крыльчатки вверху)
6)Полностью вытащить кожух печки
Но перед этим отсоединить провод идущий слева(находится в белом колпачке)
Далее мы видим саму трапецию-основание, два рычага и два мотора, выглядит всё это примерно так:

7)Откручиваем дворники и крепления трапеции к кузову
Две гайки на 27+шайбы и резинки под ними.
8)Отсоединяем два разьема у водительской стороны и откручиваем скобу посередине Теперь трапецию можно снять в сборе, выглядит это так:

При смене тяг выяснилось что сильно люфтят пластмасски, но они несъемные.Посоветовали съездить к токарю-он запросил 1000р за три втулки. Начальный поиск по местным магазинам ничего не дал, похожих у нас и не видели… В итоге наконец-то нашел в магазине ремкомплект трапеции дворников от ваз 2110, садится идеально как в отверстие, так и шар внутрь. Садить на горячую, после трех минут кипятка(единственное нужно подточить напильником небольшой паз на самой пластмассе, на внешнем диаметре(см.фото). Итого 150р и все село как надо)

В итоге все встало на свои места и выглядит примерно так:

Собирается всё в обратном порядке и уже намного быстрей) Ну и напоследок-раз уже делал дворники было решено закупить и новые щетки)

Источник

поменял трапецию стеклоочистителя, поставил на е34 от е32, есть вопрос

Почетный Житель

Пользователь
Сообщений: 385
Регистрация: 3.10.2008
Из: Москва

нажил гемороя на свою ж
поехал попытать счастия на разборку т.к. заметил, что правый поводок традиционно задолбил об кромку капота
перебрав десяток трапеций от е34, понял, что моя еще фору даст тем что с разборки
среди трапеций от е34 попадались от е32, все как одна с прижимом, в ГОРАЗДО более лучшем состоянии чем от е34, заинтересовалсо.
померил, поприкладывал, вроде одно и то же на глаз — рискнул, взял. + левый поводок (он своеобразный)
(заодно взял комплект брызговиков)
зае. ох. устал я отворачивать гайку трапеции у правого дворника
сначала трапеция просто обломилась в этом месте, потом я пытался высверливать ее внутреннюю часть толстым сверлом
в итоге сошелся на том, что просверлил дырку снизу насквозь, вставил туда штырь, на штырь трубу, трубу упер в чашку стойки и только тогда непокорная гайка поддалась (всякие жидкие ключи не помогали)
«мать-мать-мать, привычно отозвалось эхо», трапеция от е32 шире чем е34 на пару см
отступать было поздно
правая ось упиралась аккурат в перемычку между дырками, видимо, для лево и праворульных вариантов, праворукий был аккуратно заклеен какой-то клеенкой
почикал перемычку, закрутил все гайки и болтики (в остальном трапеция как родная), соединил разъемы, декоративные накладки. поводки. почти и не заметно, что что-то не так (IMG:https://forum.bmwland.ru/style_emoticons/default/wink.gif)

пробный пуск — все ок кроме прижима. вот и вопрос: что дополнительно нужно или когда работает прижим? проводка, понятное дело, есть.

p.s. печка дааааа. жесть.

Гордость Клуба

Сообщений: 3098
Регистрация: 2.4.2008
Из: москва ювао и МО Дзержинский

Источник

И снова трапеция стеклоочистителей Е34

Авторитет

Сообщений: 742
Регистрация: 29.11.2007
Из: Калининград

Доброй всем ночи!
Перестали работать дворники, моторчик работает, а они стоят на месте. Полез смотреть. Через решетку видно что слетела тяга (№7) с шарнира. Сам шарнир в полусгнившем состоянии, шарик весь в ржавчине, с выбоинами. То есть, если просто тягу одеть на место, то это, наверно, ненадолго.
Вот и хочу спросить, что делать. Можно ли как-то восстановить шар? Или сверлить дырку и скреплять все это болтом? Или еще как-нибудь.

Авторитет

Пользователь
Сообщений: 863
Регистрация: 30.10.2007
Из: Москва ЮЗАО

есть 1 способ.. купить стойку стабилизатора или рулевую тягу от какого нить трактора.. короче маленькую шаровую опору.. рублей за 200..срезать шарик который проржавел просверлить и зафигачить туда опору. я такую штуку у angelix525 видел..

Добавлено через минуту:

у меня тоже в этом месте ширик кривой но пока держится еще)

Авторитет

Сообщений: 742
Регистрация: 29.11.2007
Из: Калининград

Авторитет

Пользователь
Сообщений: 863
Регистрация: 30.10.2007
Из: Москва ЮЗАО

Авторитет

Пользователь
Сообщений: 839
Регистрация: 18.2.2008
Из: Москва, ЗАО

набить в пыльник смазки, мне помогло.

один день тяга слетала постоянно, т.е. одел один раз чистит и сразу слетает, набил в пыльник литола, месяц полет нормальный

Авторитет

Пользователь
Сообщений: 685
Регистрация: 19.10.2010
Из: 61 Регион
