Opel Astra GTC › Logbook › Ремонт трубок подачи/отвода антифриза на турбину/от турбины на a14net

Всем привет, хотел вкратце расписать как можно не тратить 3-4 тысячи рублей на покупку обеих трубок, а можно обойтись покупкой колечек и шайб общей стоимостью примерно 130 рублей.
Итак, «сопливить» резиновая часть трубки подачи ОЖ на турбину начала давно, там была маленькая трещинка около штуцера, тогда я немного подрезал саму резиновую трубку. Позже начало капать из-под хомута, он самозажимной, его я решил поменять на обычный, купил его и провозил в машине практически всю зиму)) затем в машине стало неплохо так вонять антифризом, в добавок у меня сломался хомут, соединяющий турбину и катализатор, в общем решил я поставить машину в гараж (теплый) на небольшой ремонт. Хомут уже кто-то делал…но видать на скорую руку)

В общем отдал знакомому, попросил немного усилить.

Поставил я значит хомут, решил поменять купленный хомут на трубке, поменял и когда полез ставить термоэкран на катализатор, обнаружил неплохую течь из фитинга…видать пока я трубку шевелил, чего-то там нарушилось)
Ну, делать нечего, сливаем антифриз и вперед)
Для начала откручиваем и снимаем катализатор, для этого снимаем термоэкран, открутив 4 торкса

, откручиваем три гайки на 13

, две гайки от кронштейна

ну и сам хомут, также не забываем отсоединить разъем лямбды.

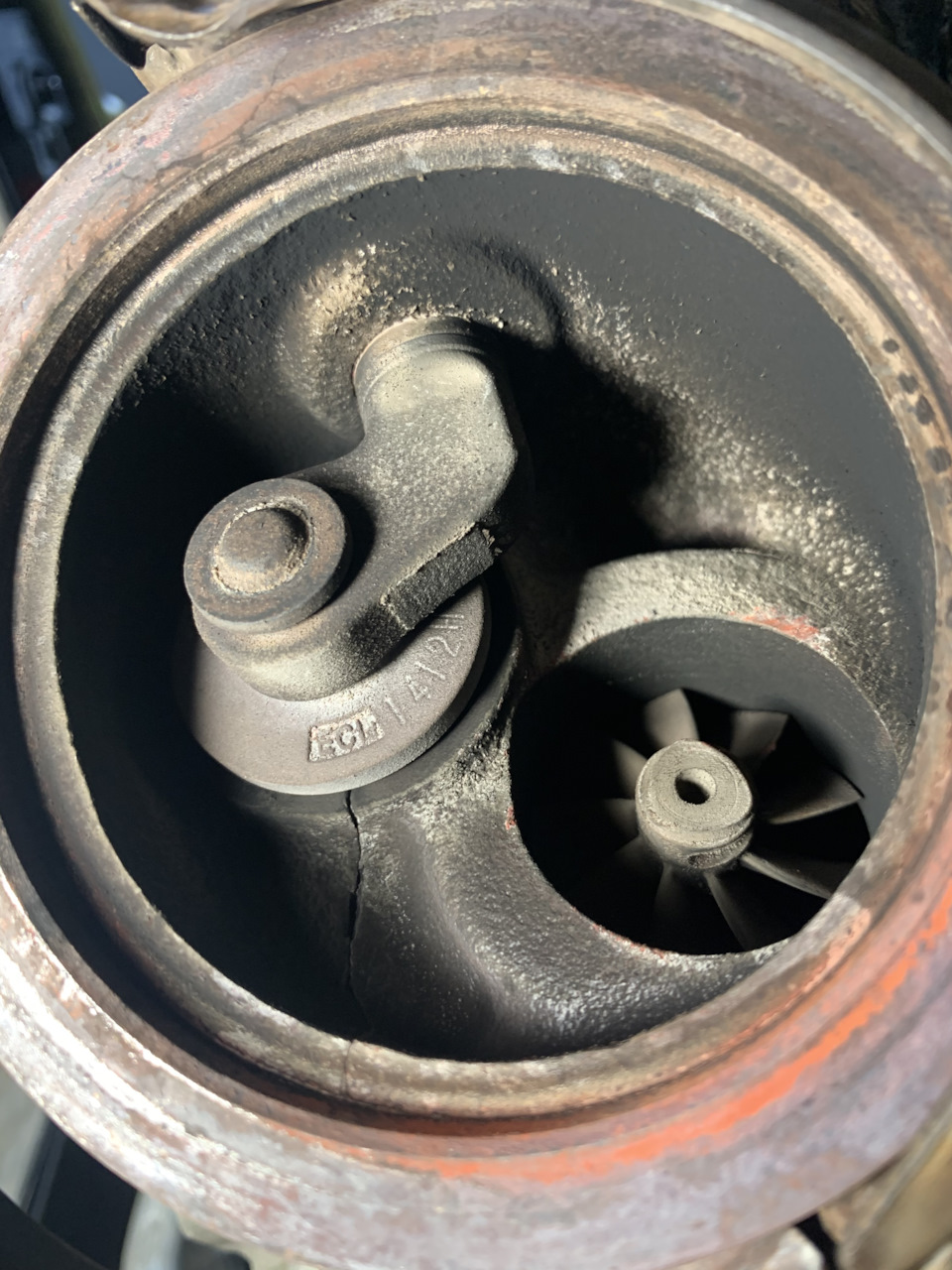

Видим горячую часть турбины, пробег почти 200 тысяч км)

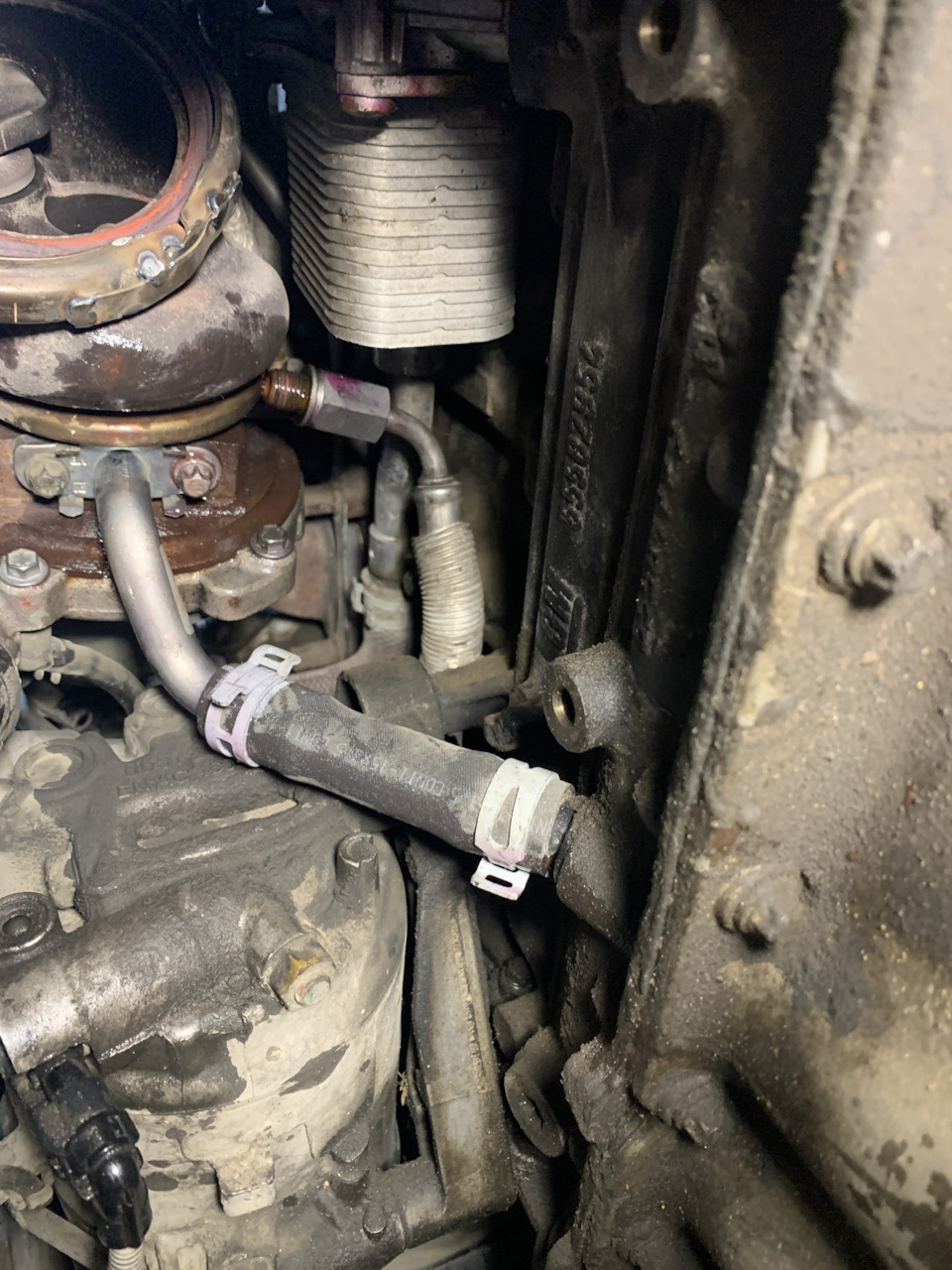

Далее наблюдаем картину

Здесь я совершил ошибку — нужно было снимать и трубку отвода…но она ж блин не текла)) в общем ладно, к ней ещё вернусь)
Сначала откручиваем нижний фитинг, фотки нет, откручивал накидным ключом на 17, в котором сделал прорезь около 1 см, чтобы одевался на трубку.

Далее наверху снимаем хомут и вытаскиваем трубку, ещё на этой трубке (подачи ОЖ) есть крепление к теплообменнику, у меня там не было болта (потом его поставил, правда оно немного не совпадало, пришлось подкладывать гайку).

Если честно, хотел заказывать трубку, но ожидание в 5 дней и цена в 1800 рублей меня не устраивало…были варианты в Москве за 1300, но + доставка — то на то и получалось. На драйве нашел что фитинг оказывается съёмный) Сделал из старого шпателя типа съемник (фиговину), забил её (без фанатизма, стопорное колечко практически наверху)

Вот видно стопорное колечко, его достаём

Далее я долго не мог понять где же уплотнительное кольцо…потом нашел, оказывается оно стало плоским)

Вычитал, что размер нужен 8*2, поехал купил, цена вопроса 5 рублей.

Тут забыл написать, что перед установкой трубки в фитинг, брызнул туда немного силиконовой смазки. Далее я заменил резиновую часть трубки, угловой в магазинах я не нашел, поэтому взял прямой для бензина в оплетке, он конечно немного приплюснулся, но целом нормально.

Когда всё собрал и завёл…потекла нижняя трубка 🤦‍♂️…что ж…опять сливаем антифриз, предварительно сделав снеговика

да, на юге снег, нужно и с дочкой успеть поиграть)) Продолжим) самое непростое занятие оказалось окрутить трубку отвода от блока двигателя, да, нужно было сразу открутить компрессор кондиционера и получить почти прекрасный доступ, но я ленивый товарищ…накидным ключом на 17, меняя позиции (то сверху со стороны коллектора, то снизу) я её открутил,

но понимал, что поставить обратно её не получится…туда тупо не пролазят пальцы.

Аналогичным способом разбираем

Другая часть разбирается проще,

здесь идут шайбы с резинкой, внешний диаметр 18, внутренний 12. Купил их в магазине по цене 30 рублей штучка)

Садятся на болт они легко, с небольшим люфтом, но если её развернуть, то можно увидеть, что резинка круглая и при затягивании она плотно обожмет болт!

Когда разбирал, то снял термоэкран…и естественно забыл его одеть))

ну ничего, рука уже набита, пару минут и экран на месте)
Как писал ранее, установить трубку не отодвинув в сторону компрессор не получится, так как шайбы легко слетают с болта. Для того чтобы убрать в сторону компрессор необходимо открутить три болта, два снизу (нет фото) и один сверху

Далее снять его с ремня и отодвинуть в сторону

Установить всё в обратном порядке, немного пришлось помучаться с ремнём, ставили вдвоём с отцом, на натяжном ролике есть болт, который его крепит, одев на него головку, провернул по часовой стрелке до упора и держал, отец в это время одевал ремень. В принципе ничего сложного, за день неспеша можно сделать, имея инструкцию и всё необходимое под рукой, у меня это растянулось на несколько дней, там правда ещё линзы биксеноновые устанавливал, но там своя эпопея и об этом будет следующая запись.
Всем удачи, надеюсь, кому-нибудь поможет!
