Труборез для медных труб — разновидности и принцип работы

Здравствуйте, уважаемый читатель! Труборез для медных труб — основной инструмент для любого монтажника-сантехника. От качества зависит производительность труда профессионала, правильность соединений трубопровода у домашнего мастера. Какие виды аппаратов сегодня существуют, какой лучше выбрать, как пользоваться — об этом пойдет речь в сегодняшней статье.

Назначение инструмента

Медь — довольно мягкий материал, хорошо поддается любым видам обработки, в том числе и резанию. Её можно распилить ножовкой, болгаркой.

Однако настоящий профи никогда этого не сделает. И дело не только в том, что эти пилящие агрегаты произведут грубый рез с заусеницами, а после них в трубку попадет стружка. Сам срез вряд ли получится ровным, строго под прямым углом. А именно это требуется при отрезе медной трубки.

Материал достаточно дорогой, чтобы уберечь себя от ошибок при его раскрое, лишних затрат, надежнее пользоваться при резании медных труб труборезом.

Пригодится он при:

• Монтаже домашних коммуникаций отопления и водоснабжения, укладке теплых полов.
• Ремонте холодильников, кондиционеров и другой бытовой техники, содержащей медные трубные части.
• Для сантехнических и других видов домашних работ.

Для чего нужен труборез

Для отрезания участков трубопроводов можно воспользоваться ножовкой по металлу, однако, она не даст высокую точность реза, наверняка оставит на торце заготовки заусенцы.

Следом обязательно придется использовать подходящий инструмент для выравнивания краев.

Кроме того, применение такого способа становится невозможным в некоторых местах, не говоря уже о сомнительной эффективности подобного метода раскройки трубного материала.

Точной резки под углом в 90 градусов можно добиться использованием трубореза.

При перпендикулярной резке этим инструментом, в месте реза, достигается высокое качество торцов итоговых заготовок, причем именно труборез по производительности в этом деле неоспоримый лидер.

Труборезы активно используют при демонтаже устаревших систем водоснабжения и отопления, при монтаже участков водопровода для обрезания труб под заданный размер.

Если работы ведутся вблизи от взрывоопасных объектов или там, где невозможно подключиться к электросети, этот инструмент попросту незаменим.

Разновидности

Все выпускаемые современной промышленностью труборезы подразделяются на следующие типы:

• инструмент для работы с тонкостенной трубной продукцией. Если вам нужен труборез для медных труб, остановите свой выбор на приспособлении именно данной категории. Как правило, это труборезы резцового или роликового типа. Последние наиболее долговечны и удобны, к тому же стоят не очень дорого;
• станок для резки труб с толстыми стенками. Такой инструмент отлично справляется не только со стальными, но и чугунными трубными изделиями. Бывает труборез для металлических труб разъёмным, многороликовым или цепным. Вещь достаточно мощная и недешёвая. Для проведения разовых работ приобретать не имеет смысла;
• труборез для труб из хрупкого материала. Таковой считается бетонная или керамическая трубная продукция. В быту она не нашла широкого применения, но труборезы для работы с подобными трубными изделиями выпускаются. В большинстве случаев для разрезания хрупких труб используется инструмент цепного типа.

При выборе подходящего варианта, остановить свой выбор следует на универсальной модели такого приспособления. По мнению домашних мастеров это роликовый труборез. Он прекрасно справляется с медными и стальными трубами с тонкими стенками.

Ручной резцовый труборез может быть очень компактным, но применяется такой инструмент только в быту

Принцип работы ручных моделей

Ручной инструмент приводится в действие мускульной силой монтажника. Типичным представителем такого вида являются простые ножницы с храповым механизмом.

Существуют устройства, в которых необходимы только вращательные действия одной рукой без приложения особых физических усилий.

Устройство и характеристики

Конструктивно разные виды труборезов заметно отличаются друг от друга, но при этом принципов работы у них всего два:

1. Орбитальная резка, когда деталь закреплена неподвижно, а инструмент обхватывает ее и проворачивается, за счет чего режущая часть движется по кругу, формируя углубляющуюся с каждым оборотом борозду вплоть до того момента, пока заготовка не разделится на две части. При таком способе важно в месте резки по диаметру трубы оставить достаточное свободное пространство для движения инструмента. Этот принцип работы позволяет отрезать трубный материал в условиях ограниченного пространства непосредственно на смонтированном трубопроводе.
2. Труборез находится в фиксированном положении, то есть стационарно установлен, а вращается сама деталь относительно продольной оси. Для этих целей часто используют специальный станок. Метод применяется, например, при массовом производстве трубного материала, либо же при большом диаметре трубопровода.

Из обоих принципов работы можно сделать вывод, что труборез представляет собой некий инструмент или механизм с корпусом специфической формы для фиксации на трубе или ее захвата.

В большинстве случаев корпус напоминает хомут, с противоположной стороны которого находится режущий элемент, выполняющий две функции: непосредственно разрезание материала и прижим корпуса как можно плотнее к детали, упираясь в нее с противоположной стороны.

По крайней мере именно так выглядит большинство ручных труборезов для работы с металлическими заготовками.

Материал

В зависимости от вида трубореза, его корпус может быть изготовлен из алюминиевого, цинкового сплава, инструментальной стали или ударопрочного пластика.

Для обеспечения устойчивости к коррозии металлический инструмент покрывается хромом либо порошковой краской, устойчивой к механическим повреждениям.

Стальной труборез зачастую собирается из деталей, часть из которых проходит дополнительно закалку.

Это делается для большей устойчивости трущихся или максимально нагруженных узлов.

Хромированный инструмент при этом легко переносит повышенную влажность, устойчив к износу, коррозии, а кроме того, имеет привлекательный вид.

Режущие элементы трубореза изготавливаются преимущественно из быстрорежущей, инструментальной и легированной стали.

Размеры и вес труборезов

Размеры любого трубореза прежде всего зависят от его конструкции и максимального диаметра труб, для реза которых он предназначен.

Так, например, ножницы для 42-миллиметровых изделий весят в среднем 300 – 500 г, а их длина составляет 250 – 350 мм.

Для электрических моделей габариты и масса зависят дополнительно от мощности установленного двигателя и механизма фиксации трубных фрагментов.

В этом случае показатели полностью индивидуальны.

Особенности товаров

Компании Rothenberger

Данная немецкая фирма работает больше 65 лет, поэтому считается ведущим и известным производителем, предлагающим своим клиентам высококачественные и многочисленные изделия, к которым относятся и труборезы Rothenberger.

Большая часть оборудования создается в Германии, причем она полностью отвечает многочисленным и сложным международным стандартам качества. К основным видам труборезов компании Rothenberger относятся:

• МИНИКАТ I PRO= 1 232 р., 16 мм;
• МИНИКАТ 2000, = 1 723 р., 22 мм;
• МИНИ МАКС, = 2 215 р., 28 мм;
• ТЮБ КАТТЕР 28 / 42, =4 347 р. (28 – 42);
• ТЮБ КАТТЕР 35 / 42, =3 035 р. (35 – 42);
• ПАЙПСЛАЙС, поэтому необходимо уточнять стоимость в магазине, телескопическое оборудование, оснащенное трещоткой 22 мм
• ТЮБ КАТТЕР 30 PRO, =1 887 р., 2 дюймов.
• АВТОМАТИК, =8 037 р., оснащенное трещоткой для труб
• РОКАТ РЭЙНМАКС, цена варьируется

Товары компании Roller

Данное предприятие работает на рынке больше 100 лет, причем основным направлением его деятельности является создание оборудования и инструментов, предназначенных для работы с разными видами труб. Пользоваться данными изделиями можно как в частном, так и в промышленном масштабе. В процессе производства постоянно внедряются различные уникальные нововведения и уникальные технология, поэтому получаемые инструменты являются высококачественными и надежными.

Труборезы фирмы Roller являются универсальными и долговечными, а также отличаются непревзойденно прочной конструкцией и легкостью использования. К основным разновидностям можно отнести:

• KopcoCu-INOX mini (3 – 28) = около 2000 руб.;
• KopcoCu-INOX (3–120) = цена варьируется
• KopcoCu, отличающийся непревзойденной эргономичностью, оснащенностью 4 роликами и высокой прочностью = цена варьируется.

Продукция компании Rems

Фирма Rems специализируется на разработке товаров, предназначенных для обработки различных видов труб. Однако наибольшее количество ее продукции используется для отопительных систем. Имеются как ручные инструменты для резки, так и электрические. За счет применения в процессе производства изделий современных технологий удается получить оборудование, существенно упрощающее процесс резки труб.

Основными видами труборезов Rems данной компании являются:

• REMS РАС Cu-INOX, (250)= 2000 руб.;
• REMS РАС Cu (3– 64), = 4000 руб.;
• REMS КАТ 110 Cu-INOX, оснащенный зажимным элементом и быстросменным устройством 110 мм, =43052 р.

Товары компании RIDGID

Данная организация выпускает профессиональные инструменты для работы с разными видами труб. При производстве используются современные, высокие и новейшие стандарты качества, поэтому получаются изделия высококачественные, долговечные и прочные.

Самыми популярными видами их продукции являются:

• Мини 101, 101-ML, 103, 104, 117, 118 =1448 р.;
• Мини с трещоточной рукояткой 118 AUTOFEED, оснащенный уникальным устройством подачи с пружиной, что позволяет выполнять диаметром от 6 до 28 мм оперативно и легко =3538 р.;
• с закрытой подачей 150L, 205, для создания электропроводки =3607 р.;
• с винтовой подачей 10, 15, 20 и 30, обеспечивающие невероятно чистые и прямоугольные срезы (3- 79), = 3050 р.

Продукция фирмы Virax

Данная компания считается лидером среди большого количества конкурентов по изготовлению различных инструментов для труб. Все ее изделия являются профессиональными и высококачественными инструментами, которые продаются во многих странах.

К основным ее товарам относятся:

• МИНИ (6 – 28), отличающийся компактностью и прочностью, а также оснащен двумя опорными роликами, обеспечивающими идеально перпендикулярный рез, =1723 р.;
• роликовый телескопический (6 – 32) = цена варьируется. А вот работающий в двух направлениях с плавным ходом, а также оснащенный фаскоснимателем и запасным роликом, =3363 р.;
• (6– 42) обеспечивающий перпендикулярный рез, =7873 р.;
• (12-63) =10169 р.;
• (6– 60)= цена варьируется
• (12– 63) = цена варьируется

Товары фирмы Reed

Данная компания выпускается инновационные, высококачественные и надежные инструменты Reed, предназначенные для резки труб. Изделия постоянно подвергаются обновлению и улучшению, причем для производства используется современное и необычное оборудование.

Основные виды оборудования фирмы Reed:

• «C», оснащенный защелками и предназначенный для осуществления резки в сложных местах, цена по запросу покупателя;
• Мини МС (3 – 28)= цена варьируется
• TC11, TC14, TC17 (3–41), = цена варьируется
• T10SS, T15SS, T20SS, TС11SS, TС17SS (3– 41), = цена варьируется
• T10, T15, T20, 3 до 54 мм, = цена варьируется
• Quick Release (3–168)= цена варьируется
• Ремкомплекты для труборезов, в которые входят запчасти для всех видов труборезов компании Reed = цена варьируется

Таким образом, существует много видов труборезов и их производителей, поэтому выбору данного инструмента необходимо уделять много внимания.

В скобках указан диаметр в мм.

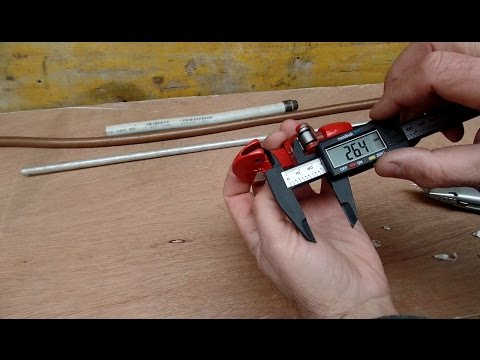

Мини-труборезы для медной трубы

Роллеры входят в категорию компактных мини-труборезов, которыми проще и удобнее выполнять работы в труднодоступных местах. В этой же категории инструментов можно встретить несколько иные мини-конструкции, например, из серии инструментов «MiniCut Pro» от известной компании Rothenberger.

Такой же малогабаритный инструмент, как роллер – мини труборез медных труб. Пользуется высокой популярностью в сфере монтажа холодильных систем, в частности, бытовых кондиционеров

Труборезам «MiniCut Pro» доступны под обработку медные трубы диаметром от 3 до 22 мм. Рабочий радиус резака 38 – 45 мм позволяет работать с трубами, расположенными в непосредственной близости у стен зданий или в условиях наличия прочих препятствий.

С помощью этого вида труборезов, оснащённых двумя направляющими роликами с отрезной канавкой, резка легко выполняется вплотную к отбортовке. Инструмент комплектуется запасными режущими лезвиями в количестве минимум 5 штук.

Единого ГОСТа для всех видов труборезов не существует, однако, для одноразовых кумулятивных вариантов действует ГОСТ Р 55784-2013, а утвержден Федеральным агентством по техническому регламентированию и метрологии ГОСТ 34297-2017.

Дата его введения – , о чем свидетельствует информация на официальном сайте Росстандарта.

Допустимые диаметры труб

Производители труборезов указывают минимальный и максимальный диаметр труб, с которыми способен работать инструмент.

Так, например, модели с храповым механизмом в большинстве случаев способны справляться с тонкостенными медными трубами диаметром до 30 мм и изделиями ПВХ до 42 мм.

Пневматические и электрические варианты предназначены для работы с диаметром до 1500 мм, резцовые – до 100 мм, роликовые – до 50 мм или до 100 мм, в зависимости от количества режущих роликов.

Как видим, под любой диаметр трубы можно подобрать свой вариант трубореза.

Виды труборезов и их цена

По типу привода труборез бывает:

Ручной

Используется преимущественно для выполнения небольшого объема работ, так как разрезание происходит посредством только мускульной силы оператора.

Характерная черта – малые размеры и вес, полная бесшумность.

Подобный труборез хорошо подходит для использования в бытовых условиях, но следует помнить, что в процессе работы иногда требуется прикладывать ощутимые физические усилия.

Электрический

Наиболее производительный вариант за счет установленного электродвигателя, вращающего отрезной диск.

По принципу действия к подобным труборезам классической конструкции ближе всего циркулярная пила или болгарка, однако, в дополнение имеется особая система креплений, позволяющая зафиксировать механизм на трубе таким образом, чтобы в итоге получился строго перпендикулярный ровный рез.

Любая из электрических моделей шумная в работе.

Сетевой труборез, к тому же, требует подключения к источнику электричества.

Мобильная его версия – аккумуляторный инструмент, позволяющий производить работы независимо от наличия электросети на объекте.

Вообще за счет своей высокой производительности электротруборез применяют там, где необходимо выполнить раскрой большого количества труб с минимальной затратой времени на один распил.

Пневматический

Напоминает по принципу работы ручные варианты, но вместо физической силы оператора используется сжатый воздух, накачиваемый компрессором с установленным ресивером.

При работе такой труборез издает шум, а точнее – шумит компрессор.

Гидравлический

Напоминает пневматические труборезы, но вместо воздуха тут используется гидравлическая жидкость.

Что касается функциональности, то этот тип инструмента уступает электрическим моделям, к тому же, к характерным отличиям можно отнести очень большой вес.

Вместе с тем, такой труборез обладает высокой мощностью, причем различают переносной и стационарный варианты.

По конструктивным особенностям труборезы бывают:

Ножничные

Напоминают обыкновенные ножницы по металлу, однако, имеют адаптированный под трубу профиль губок (обойму), а в роли режущей части выступает заточенное полотно-лезвие.

Ножничные труборезы используют для разрезания пластмассовых труб, причем как с армированием, так и без него.

Но они не подходят для работы с металлическим и тонкостенным трубным материалом, так как в последнем случае такие ножницы, продавливая пластик, приводят к его растрескиванию.

Стоимость начинается от 250 рублей.

Варианты с храповым механизмом, о которых пойдет речь ниже, за счет трещотки обеспечивают рез многослойных металлопластиковых труб без особых усилий, диаметр которых может достигать 100 мм.

Храповые труборезы

Хороши тем, что фактически перекусывание материала выполняется не одним, а в несколько смыканий рукояток, причем лезвие возвращается в исходное положение сразу же после завершения реза за счет специальной зубчатой рейки.

Используя труборез-ножницы подобной конструкции, материал на конце трубы может заминаться, гнуться и терять первоначальную форму.

Для его выравнивания используют калибратор, или все правки выполняют вручную.

Цена от 300 до 3,5 тыс. рублей.

Гильотина

Предназначена для выполнения ровного реза с равномерным давлением лезвия по всей площади сечения.

Гильотину используют в основном для разрезания полипропиленовых труб, она исключает их деформацию.

Различают варианты с винтовой подачей и рычагом, на который давит оператор.

В первом случае диаметр охвата может достигать 225 мм, но как правило не превышает 70 мм.

Цена за профессиональные модели доходит до 95 тыс. рублей.

Резцовые

Выполнены в виде захвата с функцией фиксации трубы, в которой расположен режущий прокручивающийся диск с механизмом его подтягивания к разрезаемому материалу.

Такие модели подходят для разрезания тонкостенных и толстостенных полимерных и металлических труб.

В процессе работы диск постепенно прорезает стенку трубы по кругу, что происходит путем вращения инструмента.

Средняя стоимость примерно 1,5 тыс. рублей.

Роликовые

Используют для разрезания неподвижно закрепленных труб.

Принцип работы схож с предыдущим вариантом.

В зависимости от особенностей конструкции, такой труборез позволяет прорезать трубопроводы, которые прижаты к полу или стене с зазором от 30 мм.

Во время вращения инструмента, его обойма постепенно поджимается, и ролики, плотно контактируя с трубой, прорезают ее стенки насквозь за несколько оборотов.

Инструмент с одним роликом позволяет резать трубный материал диаметром до 50 мм, а четырехроликовый – до 100 мм.

После обрезания трубы, на ее кромках могут оставаться заусенцы.

Варианты с широкими роликами подходят для работы в паре с электроприводом, их стоимость – около 18 тыс. рублей.

К разновидностям роликовых моделей относятся и телескопические.

Телескопический труборез

В конструкции имеет ролики, каретку и направляющие, что позволяет подогнать его под широкий спектр диаметров.

Этот регулируемый резак часто оснащается встроенным гратоснимателем.

За счет возможности работы с широким спектром диаметров такой вариант подходит также для резки гофрированных нержавеющих труб, вследствие чего он получил еще одно название – универсальный труборез.

Цена в среднем составляет 800 – 1500 рублей.

Роторные труборезы с хомутной защелкой

По принципу работы напоминают роликовый вариант, однако, тут труба в обойме фиксируется плотно и со всех сторон, а не просто зажимается.

Внешне они напоминают хомут, плотно прижимаясь к трубе роликами со всех сторон, они обеспечивают прорезание материала по всему периметру.

Хомутный инструмент оснащается съемными роликами, а потому легко поддается ремонту, используется только для разрезания труб из толстостенной стали, толщина стенок которой может достигать 19 мм, и только для изделий большого диаметра.

Еще одно преимущество подобной конструкции – переставная ручка, что позволяет работать в труднодоступных местах.

Стоимость начинается от 170 тыс. рублей.

Цепной труборез

Предназначен для разрезания хрупкого материала, например, чугунных, бетонных или керамических сточных труб.

По принципу работы не отличается от резцового или роликового инструмента.

В основе конструкции лежит цепь, на соединениях звеньев которой расположены режущие ролики, что позволяет врезаться в деталь по всему периметру, распределяя давление равномерно.

Наличие рычагов позволяет выполнять вращение вокруг трубы, а специальный поджимной механизм служит для плавного уменьшения диаметра кольца, образованного цепью, по мере погружения в стенку трубы.

Минимальная стоимость – 14 тыс. рублей за варианты на 20 – 100 мм.

Орбитальный

В его конструкции предусмотрены фасонные фрезы.

Используется одновременно для резки и снятия фаски.

Представляет собой настольный или напольный станок с работой от сети или аккумулятора, в котором имеются несколько губок для неподвижной фиксации заготовки.

Рез происходит вращением рабочей части вокруг трубы.

В свою очередь такой труборез бывает: разъемный – для установки материала обойма раскрывается на 2 половинки, неразъемный – разрезаемый фрагмент вставляется внутрь неразборной обоймы.

Орбитальный труборез используют для резки заготовок из цветных и черных металлов, нержавеющих и пластиковых труб.

Цена составляет в среднем 320 тыс. рублей.

Переносной труборез является разновидностью орбитальных моделей.

Отличается более компактными размерами и меньшей стоимостью.

Минитруборез

Как правило, это С-образный инструмент, имеющий 2 режущих диска.

Из-за своих компактных размеров он и получил свое название.

Используют его преимущественно в местах с ограниченным пространством.

Некоторые модели этого инструмента могут быть узкоспециализированным, то есть предназначенным для выполнения конкретной работы, например:

Труборезы без огневой резки

Варианты с электро- или пневмоприводом, часто имеющие натяжные механизмы из цепи, позволяют производить разрезания без искр, а потому используются для обработки газо- и нефтепроводов.

Механизмы таких инструментов рассчитаны на работу под воздействием больших нагрузок, справляются с трубами диаметром до 3000 мм, где толщина стенок может достигать 70 мм.

Труборез холодильщика

Предназначен для прорезания медных, стальных и алюминиевых трубок холодильных систем.

Это мини-труборез под диаметры, как правило, 3 – 22 мм (1/8 – 7/8 дюйма).

Его маленький размер обеспечивает удобство работы даже в самых труднодоступных местах и в сильно стесненных условиях.

Ключ для резки выхлопных труб

Кроме прямого назначения, подходит для работы с металлическими тонкостенными трубопроводами диаметром до 75 мм.

Рабочий элемент – цепь с роликами.

Для отрезания труб в большинстве случаев используют механический труборез, то есть инструмент с режущими элементами, воздействующими на материал механическим способом.

Труборезы для промышленных нужд производят рез другими методами воздействия:

• Кумулятивные варианты – используются для резки взрывом преимущественно стальных труб диаметром до 1500 мм с толщиной стенок до 30 мм. Это два кольца с кумулятивными зарядами, прорезающими стенки высокоскоростной кумулятивной струей.
• Лазерный инструмент – резак в виде станочного оборудования, как правило с ЧПУ. Применяется для отрезания материала, резки канавок с высокой скоростью, четкостью и качеством кромки. Рез может выполняться под самыми разными углами.
• Плазменный труборез – для раскроя и фигурной резки труб из самых разных сплавов. Чаще всего это автоматический станок с ЧПУ, работающий совместно с ПО.

Критерии выбора механизма

Пытаясь определить, какой вид труборезов медных труб лучше, следует обращать внимание не только на форму исполнения и материал лезвия резца.

Здесь понятно – предпочтительным для выбора всегда считается:

• легированная сталь;
• постоянный малый рабочий радиус;
• острое тонкое лезвие;
• возможность замены режущего элемента.

Во многом на качество реза медной трубы оказывает влияние также опорно-роликовый механизм и телескопическая направляющая. Чем больше в конструкции трубореза имеется опорных роликов, тем качественнее и надёжнее действует устройство.

Один из главных узлов труборезов для меди – модуль опорных роликов. Обеспечивает устойчивое положение трубы в процессе её реза. Числом опорных роликов трубореза определяется его доступный диапазон по диаметрам медных труб

Также для конструкции трубореза по меди имеет значение размер ширины роликов и наличие между ними отрезной канавки. При большей ширине роликов гарантируется лучшая устойчивость положения медной трубы в процессе реза, а наличие отрезной канавки усиливает функцию точности обрезки.

Телескопическая направляющая, традиционно являющаяся частью конструкций резаков-телескопов, должна обеспечивать точный ход без малейших поперечных сдвигов.

Более удобным и практичным считается конструктивное исполнение телескопической направляющей с автоматическим откатом. Правда, опять же надёжность такой системы зависит от качества исполнения механизма автоматического отката.

Телескопическая направляющая – также одна из главных деталей резака медных труб. Качество конструкции телескопа позволяет говорить о качестве реза трубы и является важным критерием выбора инструмента

Дополнение аксессуарами – этот момент берут на вооружение многие производители труборезов медных труб. Технические характеристики конструкции такое дополнение, конечно, не меняет.

Однако наличие под руками запасных деталей – это тоже немаловажный аргумент для пользователя на случай определения лучших конструкций. Аксессуары (как правило, запасной резец) обычно размещаются во внутренней области рукоятки винта.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

• молоток;
• отвёртка;
• напильники и надфили;
• ножовка по металлу;
• тисы;
• гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

• квадратной катанкой 15×15 миллиметров;
• стальными лентами 15×4 миллиметра;
• пружиной;
• ножовочными полотнами;
• винтами М6;
• болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Полезно знать! Чтобы труборез для нержавеющих труб работал корректно, зубья на обеих частях – левой и правой – должны быть ориентированы в одну сторону.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

1. Их длина — 40 миллиметров.
2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Как выбрать инструмент для резки труб

Чтобы подобрать приспособление для выполнения работ сопоставляют условия, сложность и требования к качеству торцевой поверхности отрезанной заготовки.

При необходимости выполнения работ в ограниченном пространстве или на маленьком расстоянии от стены, целесообразно будет применение цепного трубореза. При частом использовании инструмента для монтажа трубопроводов из меди выбирают электрические приспособления.

При использовании толстостенных трубок холодильного или другого оборудования, предпочтение отдают инструменту с несколькими режущими роликами.

Важным критерием выбора, являются размеры прокладываемых трубопроводов. Некоторые модификации инструментов не могут из-за технологических особенностей отрезать очень короткие заготовки.

Это важно! Отдельное внимание уделяется материалу режущего ролика и рукоятки. Для медных труб, правильным решением будет использование ручки из высокопрочной стали и режущих кромок с добавлением титана.

Опыт монтажника также влияет на выбор. При отсутствии опыта вибрация, возникающая при резке труб, окажет негативное влияние на качество обработки торца. В таких ситуациях отдают предпочтение ручному инструменту.

Плюсы и минусы электрических моделей

Многие профессиональные мастера отдают предпочтение ручным труборезам, если появляется необходимость работы с медными трубами. Между тем, кроме ручных моделей, существуют более продвинутые технически устройства с электроприводом.

При этом электрический привод получает энергию либо от встроенного аккумулятора, либо от сети. То есть инструмент не утрачивает свойства мобильности, в чём уже привлекательный момент.

Ещё одна новинка для группы резаков меди – электрический труборез. Конструкция вполне удобная, существенно сокращает затраты физической энергии пользователя. Для качественного результата требует наработки опыта

Аккумуляторный инструмент оснащён механизмом автоматического захвата материала. Диапазон диаметров труб, доступных аккумуляторному труборезу, – 12-28 мм. На корпусе устройства имеются элементы подсветки, чем обеспечивается удобство резки в условиях плохой видимости.

Электрический труборез, конечно, существенно снижает физическую нагрузку пользователя. Всё, что требуется владельцу такого девайса, – это в режиме отреза несколько секунд удерживать аппарат весом 1,5 кг в нужном положении. Например, модель MILWAUKEE C12, при рабочей скорости 500 об/мин, отрезает часть трубы диаметром 12 мм за три секунды.

Но высокая скорость реза, да ещё в автоматическом режиме, несколько ограничивает качественные показатели. Так, устройством недопустимы отрезы медных труб короче 12-15 мм, если верить инструкции.

Такие короткие куски медных труб не допускается резать электрическим труборезом. Нарушение требований может привести к поломке инструмента, а пользователь рискует быть травмированным

При отсутствии опыта работы с электрическим труборезом, редко удаётся получить идеальный срез по причине наличия вибраций от двигателя. Наконец, рабочий механизм электрического трубореза создаёт шум на уровне 70 дБ (норма допустимого шума по СНиП – 55 дБ).

Поэтому для мастеров (особенно в области холодильной техники) ручные труборезы выглядят лучшим инструментом при всех имеющихся достоинствах электрических моделей. Резак ручного применения даёт мастеру возможность «прочувствовать» ход лезвия, установить оптимальную скорость и глубину проникновения в тело трубы.

В результате срез получается ровным и качественным, идеально пригодным для создания вальцовки или под пайку.

Выводы и полезное видео по теме

В коротком видеоролике наглядно представлен процесс резки медной трубы, а также даны советы по правильному выполнению действий.

Подобрать подходящий инструмент из существующего ассортимента резаков медных труб несложно. Рынок предлагает массу моделей разного исполнения, среди которых всегда отыщется лучший вариант. Главное – иметь представления о том, по каким критериям подбирать устройство и для работы с какими трубами необходим труборез.

Все еще не можете определиться с выбором трубореза для медных труб? Или уже пользуетесь подобным оборудованием? Пожалуйста, расскажите о достоинствах и недостатках которые вы заметили работая с устройством. Оставляйте свои , задавайте вопросы в блоке под статьей.

Что нужно знать о труборезах?

При отрезании стальных труб обычно никаких проблем не возникает, однако, дело обстоит иначе с другими материалами.

Так, например, медные трубы легко подвергаются деформации.

Удобнее и надежнее всего в этом случае работать телескопическим или храповым инструментом, на котором обязательно установлено лезвие из легированной стали.

Следует помнить, что даже слегка затупившееся лезвие будет попросту сминать трубу.

В этом случае его следует подточить.

Это же касается и роликов из быстрорежущей стали.

Топовые модели на рынке инструментов

Их отличает высокая скорость среза, работа без люфтов и перекосов.

Зарекомендовали себя американские «Ridgid» и «Reed», немецкие «Ротенбергер», «REMS», французские «Virax».

Бюджетные модели для домашнего использования

• Польский труборез для резки медных отводов Ø до 32 мм — «TOPEX». Производит рез без деформирования стенок. Сделан из прочного алюминия, имеется возможность замены режущего ножа. Цена — 450-600 руб.

• Аппарат телескопический «Крафтул» для сечений 3-32 мм, стоит 879 рублей.

Бюджетные инструменты можно найти также среди продукции фирм «Stayer», «Зубр», «Энкор», «Gerat».

Профессиональное оборудование для резки труб

1. Труборез по медным трубам (до 28 мм) RIDGID 32573 относится к мини-инструменту. Оснащен трещоточным механизмом. Цена от 3 419 руб.
2. Труборез RIDGIT PC 1375 ML. Одна из самых популярных моделей фирмы. Работы можно производить одной рукой. Аппарат отрезает трубы Ø до 42 мм за несколько секунд. Цена от 3,6 тысячи рублей.
3. Инструмент фирмы «ROTHENBERGER» — AUTOMATIC I 70030 с трещоткой. Режет каналы сечением 67 мм. Стоит 9 135 р.

Производители труборезов

Изготовлением труборезов и сопутствующих комплектующих занимаются следующие производители:

Как резать медные трубы

Из-за мягкости медные отводы продавливаются в местах крепления трубореза. Поэтому важно не пережимать винт подачи, не спешить прокручивать труборез на полный круг. Да и качество среза при меньшем шаге подачи будет лучше.

Вращение механизм осуществляют не спеша, плавно, равномерно. Иначе стружка срезанного металла затруднит резку.

В отдельных случаях, особенно это касается отожжённых медных труб, лучше не отрезать отвод, а воспользоваться трубогибом и изогнуть канал, не делая лишнего соединения.

Подготовка и обрезка

1. Важно, чтобы обрезаемая труба была прочно закреплена. Отмеряют необходимое расстояние и наносят метку.
2. Труборез надевают на медный отвод, ставят лезвие на отметку.
3. Прижимают инструмент винтом подачи.
4. Прокручивают на четверть круга, убеждаются в правильности линии реза.
5. Прокручивают инструмент на круг, поджимают винт.
6. Далее продолжают вращение, постепенно усиливая нажим ручкой регулятора.
7. Продолжают резку отвода до тех пор, когда отрезаемую часть трубы можно будет отделить рукой.

Правила эксплуатации и ухода

Как и любой инструмент, труборез нуждается в бережном отношении:

1. Во время работы прибор не следует излишне перегружать.
2. Периодически освобождать от стружки и других загрязнений. Лезвия вовремя заменять.
3. Проверять и устранять люфты на направляющих и режущих роликах.
4. Поверхности рабочих роликов, подающего винта после работы очищать специальным средством и обрабатывать смазкой.
5. Хранить аппарат в сухом, теплом помещении.

Заключение

Надеюсь, что информация оказалась для вас полезной. Желаю успехов в работе по благоустройству жилища. Подписывайтесь на статьи, делитесь знаниями в социальных сетях.

Источник
