Ремонт цапфы поворотного кулака своими руками

Восстановление посадочных мест п/ш поворотного кулака (ступицы)

#1 lazybird

#2 Леший29

Вкратце проблема в том, что очень часто ступичные подшипники проворачивает и посадочное место на кулаке изнашивается, как для внешнего, так и для внутреннего подшипников. При этом «сжирает» натяжную гайку. Можно долго ездить не догадываясь об образовавшейся гадости.Так вот. Есть такие штуки под названием металлонаполненные эпоксидные составы. Из того, что я нашел, самый-пресамый это Devcon Titanuim (putty), как мне показалось. Температура до 170С — точно такая-же например у Castrol LMX, кот. я использую в кач-ве смазки ступичных подшипников. Этим составом точно восстанавливают эти места — в Сети есть фото кулака Икаруса (автобуса). Что меня смущает, так температура — не будет у компетентных товарищей возражений, что 170С будет достаточным пределов сверху?Рецепт таков: состав размешивается, наносится, отверждается, растачивается в размер. Технология в принципе реальная, станки есть свои, пара кулаков тоже имеется (даже две пары, кстати есть ненужные от меньшего брата (сестры) Бигхорна, как он (она) там называется).Есть еще мысли дополнительно посадить на клей — Loctite делает такие специально, но надо уточнять время/величину схватывания и т.д.У кого есть какие мысли по технологии? Или может возражения или советы? ,)Да, есть вариант с напылениями, то он сильно сложнее для меня — железки надо отравлять в Москву и по-хорошему искать токаря там-же, чтоб в случае чего «перенапылить» заново. Но вариант пока тоже рабочий.Совершенно нерабочий вариант — покупать кулаки по $700 каждый.Износ там до десятых долей миллиметра (по диаметру) и естественно неравномерный.

#3 lazybird

#4 Леший29

Электросваркой боюсь не получится. Там кулак на внутреннем посадочном месте закален (на внешнем нет). Вообще может повести в одну из сторон, точнее я почти уверен — греть придется сильно, ибо металла много. Я сам наплавлял сваркой, правда другие валы — мне кажется тут не выйдет так грубо.

#5 LeshiY

#6 Дмитрий-Хлам

У меня ранее когда-то провернуло, наварили обточили-провернуло через год-теперь кулак под замену. Новые подшипники не влезают плотно. Точить втулку-заклинит на счет полтора.

#7 Леший29

У меня ранее когда-то провернуло, наварили обточили-провернуло через год-теперь кулак под замену. Новые подшипники не влезают плотно. Точить втулку-заклинит на счет полтора.

как вы там ( на пару )у*censored*киваете поворотные кулаки?? Редко такое бывает вот поставишь мой и ездий в радость. промой все конечно и сильно подшипник не тяни.

#8 lazybird

#9 LeshiY

как вы там (на пару )у*censored*киваете поворотные кулаки?? Редко такое бывает вот поставишь мой и ездий в радость. промой все конечно и сильно подшипник не тяни.

#10 lazybird

#11 GarryZloy

#12 Леший29

А как его на горячую сажать-то? Для внутреннего подшипника там не добраться — сальник, шайбы и т.д., не нагреешь никак, для внешнего чуть проще, но все равно — его же затягивать надо с нужным моментом, если посадить на горячую, то как затянешь? Это ведь не шариковый подшипник, фиг получится вообщем. Можно посадить на цианокрилат, надо подбирать такой, кот. схватывается максимально долго — но как потом снимать случись что? Чтоб снять надо греть градусов 300 кажется. Тоже проблема.

#13 mechanikus33

Технология такова: протачивается вал или ступица (или ещё что-нибудь, неважно), по полученному после проточки диаметру вала изготавливается втулка с необходимвм натягом, нагревается (втулка-если она насаживается на вал, или ступица -если в неё запресовывается втулка), напресовывается (если кто менял задние ступечные подш на класике поймут), охлаждается естественным путём и потом протачивается под нужный размер.Технология стара как г-но мамонта и универсальна.

#14 AnM

#15 Дмитрий-Хлам

Протачивание посадочных мест под втулку = ослабление самой конструкции за счет дополнительного утоньшения стенок (а там и так уже выработка есть). Даже после вклячивания втулки, самого изначального «мяса» может остаться мало и . в один «прекрасный» момент трубу цапфы может порвать. Нормально затянутые подшипники изначально дают натяг вдоль оси 250-300 кг. Так еще и дороги у нас не совсем ровные. Уж если и колхозить, то только в сторону намазал — застыло — обработал. имхо.

#16 Alex Gazovoz

Протачивание посадочных мест под втулку = ослабление самой конструкции за счет дополнительного утоньшения стенок (а там и так уже выработка есть). Даже после вклячивания втулки, самого изначального «мяса» может остаться мало и . в один «прекрасный» момент трубу цапфы может порвать. Нормально затянутые подшипники изначально дают натяг вдоль оси 250-300 кг. Так еще и дороги у нас не совсем ровные. Уж если и колхозить, то только в сторону намазал — застыло — обработал. имхо.

#17 AnM

#18 Alex Gazovoz

Так у ентих же подшипников надо воспитывать внутренний посадочный размер. Как туды рессору (ры) засунуть? Или пытаться прокатывать по цапфе? Так ить цапфа = вся кривая..

#19 Леший29

Протачивание посадочных мест под втулку = ослабление самой конструкции за счет дополнительного утоньшения стенок (а там и так уже выработка есть). Даже после вклячивания втулки, самого изначального «мяса» может остаться мало и . в один «прекрасный» момент трубу цапфы может порвать. Нормально затянутые подшипники изначально дают натяг вдоль оси 250-300 кг. Так еще и дороги у нас не совсем ровные. Уж если и колхозить, то только в сторону намазал — застыло — обработал. имхо.

#20 AnM

Про внутренний — не узрел. Сорри..

Источник

Ремонт поворотного кулака уаз

Поворотный кулак УАЗ Буханка

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

• необходимости замены вкладышей или сальника узла;
• деформации поворотного кулака, что требует замены шаровой опоры;
• при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

• диаметра опоры и полусферы;
• толщины вкладышей;
• толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Шкворневый узел УАЗ

Обычная конструкция шкворня на УАЗ знаменита своими проблемами: постоянно надо проверять люфт, соединяющий поворотный кулак с шаровой опорой, контролировать наличие смазки, вовремя замечать проблемы с прокладками и устранять их. Мы предлагаем модернизированные шкворня с бронзовыми вкладышами и на подшипниках. Шкворень с бронзовыми вкладышами является очень прочным, он не повредится, даже если сильно ударить подвеску. Они хорошо показали себя и на дорогах и вне их. Шкворня на подшипниках также очень практичны в использовании. Управлять УАЗом становится намного легче.

Пыльник поворотного кулака н/о УАЗ с мостами Тимкен, Спайсер, Гибридный (2 шт. к-т)

Пыльник поворотного кулака н/о УАЗ с мостами Тимкен, Спайсер, Гибридный (2 шт. к-т)

Пыльник служит для герметичной защиты шарнира опорного поворотного кулака переднего моста автомобиля УАЗ. Применим ко всем моделям мостов: Тимкен, Спайсер, Гибридный (кроме Военного моста). Пыльник устанавливается в замен имеющейся манжеты работающей на скольжение. Устанавливается без разбора или снятия узла.

1) полная герметичная защита ШПОК от воды и грязи;

2) установка без разбора и снятия кулака;

3) узел становиться необслуживающимся (не надо шприцевать);

4) обеспечивает герметичность даже при люфте шкворней и при коррозии поверхности шара;

5) конструкция сделана так, что даже при разрыве гофры, работает как стандартное уплотнение;

6) применим ко всем мостам (тимкен, спайсер, военный).

1) Пыльник резиновый толстый (толщина 4,5 мм)

2) Крепления (скоба — 4шт, замок-2 шт, хомут — 2шт)

3) Болты креплений под шестигранник — 8 шт

Материал пыльника, резина из которой делают пыльник шруса ваз, только толще.
Возможна поставка пыльника из полиуретана.

Важно! Использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим.

При разработке пыльника закладывался рабочий диапазон поворота, установленный заводом изготовителем. Превышение этого значения ведет к тому, что со стороны складывания не остается зазора и происходит сильное смятия складок пыльника металлическими деталями ШОПК и последующий разрыв пыльника. Поэтому, использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим.

Пыльник поворотного кулака н/о УАЗ на редукторные (военные) мосты (2 шт. к-т)

Пыльник служит для герметичной защиты шарнира опорного поворотного кулака переднего моста автомобиля УАЗ.
Применение:
Устанавливается на автомобили марки УАЗ с редукторными (военными) мостами,
мостами Барс, на вездеходы «ТРЭКОЛ», Нива Марш и аналоги.

Пыльник устанавливается взамен имеющейся манжеты работающей на скольжение.
Устанавливается без разбора или снятия узла.
Отличия от пыльников на «гражданские мосты»
• Увеличенный диаметр шейки (65 мм)
• Увеличенная длина хомута
Преимущества:
• полная герметичная защита ШПОК от воды и грязи;
• установка без разбора и снятия кулака;
• узел становиться необслуживающимся (не надо шприцевать);
• обеспечивает герметичность даже при люфте шкворней и при коррозии поверхности шара;
• конструкция сделана так, что даже при разрыве гофры, работает как стандартное уплотнение;

Комплект поставки:
1. Пыльник резиновый толстый (толщина 4,5 мм)
2. Крепления (скоба — 4шт, замок-2 шт, хомут — 2шт)
3. Болты креплений под шестигранник — 8 шт
4. Шайба — 16 шт
5. Гайка — 8 шт
Важно!
Использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим. При разработке пыльника закладывался рабочий диапазон поворота, установленный заводом изготовителем (завод изготовитель заложил данные ограничения так как превышение угла поворота сверх нормы ведет к резкому увеличению нагрузок на ШРУС, его быстрому износу или даже разрушению).
Превышение этого значения ведет к тому, что со стороны складывания не остается зазора и происходит сильное смятия складок пыльника металлическими деталями ШОПК и последующий разрыв пыльника.
Поэтому, использование пыльников на мостах имеющих рабочий угол свыше установленного недопустим. А выход из строя пыльника в этих случаях не будет считаться гарантийным. Такой вид дефекта легко определяем по характерному отпечатку и форме разрыва.

Шкворень поворотного кулака УАЗ с/о на комбинированном подшипнике мост Тимкен/военный УАЗ-469, 452 (неограниченный ресурс)

Шкворень поворотного кулака с/о на комбинированном подшипнике мост Тимкен/Военный УАЗ-469, 452 (неограниченный ресурс) по конструкции повторяет шкворень старого образца на бронзовых втулках, но в отличии от него, трение скольжения заменены на трение качения. Благодаря этому в узле возникает намного меньше сопротивления вращению, то есть повороту, и самое главное нет износа.

У данной конструкции можно выделить следующие преимущества по отношению к другим моделям:

1. Малое сопротивление повороту;
2. Огромный запас прочности;
3. Большой ресурс;
4. Легкость установки;
5. Легкость регулировки;
6. Отсутствие износа и как следствие нет необходимости контроля и подтягивания.

Единственное требование – наличие смазки и отсутствие влаги.

В узле использованы два вида подшипника, каждый из которых воспринимает свой вид нагрузки. Подшипник 9105 – упорный, роликовый. Воспринимает осевую нагрузку. Грузоподъемность более 7 тонн! Подшипники шкворней К ПРИМЕРУ грузовиков КАМАЗ имеют такую же грузоподъемность! Данный подшипник имеет такую большую грузоподъемность, так как в нем применены тела качения в виде роликов, которые имеют большую грузоподъемность по сравнению с шариками. Но они ограниченны в максимальных оборотах, но в данном случае они не нужны, так как шкворень работает в пределах поворота на 90 градусов. Второй подшипник игольчатый, № 202614. Воспринимает радиальную нагрузку. Имеет грузоподъемность 1200 кг, это тоже с большим запасом.

Два подшипника удалось разместить в таком малом пространстве благодаря тому, что они используются без стандартных линз (обойм) подшипников, а тело шкворня является подшипником представляя собой так называемый комбинированный подшипник с внутренним валом.
В изготовлении используется высококачественная конструкционная сталь, с обработкой по технологии изготовления подшипников с поверхностной закалкой(цементацией) до 60-62 единиц. Обработка на современных токарных и шлифовальных станках с ЧПУ с высокой точностью и высокой поверхностной чистотой рабочих поверхностей . Все детали проходят жесткий контроль и не имеют расхождений в размерах.

Реализуется комплектом, в который входят 4 шкворня.

Устанавливается в замен стандартных шкворней без каких либо доработок или спец инструмента.

УАЗ 469, 452, 3303 ремонтируем привод передних колес ШРУС.

УАЗ-469, 452, 3303
Главное достоинство УАЗов – привод на все колеса. За это владелец готов прощать машине множество недостатков – высокая проходимость и простота конструкции делают их терпимыми.

Но со временем при езде с включенным «передком» появляется зловещий хруст, колеса в поворотах слегка «закусывает». Причина, скорее всего, в износе ШРУСов. А развивается он, если есть продольный люфт в шарнире, вследствие износа упорных колец. При очередном ТО-2 стоит проверить их состояние. Для этого:

Ключом «на 14» отворачиваем шесть гаек муфты.	. и снимаем ее.
Взявшись за шлицы привода, двигаем его на себя-от себя. Если ощутим люфт – поворотный кулак придется разобрать, чтобы заменить упорные шайбы шарнира.	Разгибаем стопорную шайбу.
…и отворачиваем гайку.	Снимаем стопорную шайбу.
Отворачиваем вторую гайку и снимаем упорное кольцо подшипника.	Снимаем наружный подшипник и ступицу.
Ключом «на 17» отворачиваем шесть болтов крепления тормозного щита и цапфы.	Снимаем пыльник…
…и тормоз в сборе. А чтобы не мешал – укладываем на рессору.	Снимаем цапфу.

Вынимаем привод и промываем детали в керосине.

Иногда шарнир рассыпается прямо в руках. Чтобы такой ШРУС заставить работать дальше, нужно устранить осевой люфт и совместить оси поворота шарнира и поворотного кулака. Устанавливая новый шарнир, эти условия также необходимо соблюдать, иначе он быстро выйдет из строя.

Если изношена опорная шайба цапфы.	. выбиваем шайбу.

. вынимаем вторую опорную шайбу из шаровой опоры.

Толщину С опорных шайб находим по формуле: С=(Б-А)/2, а диаметры их соответствуют диаметрам гнезд.

Штангенциркулем измеряем расстояние А между опорными щеками шарнира. Измеряем расстояние Б от гнезда опорной шайбы до торца шаровой опоры.

Шайбы для компенсации люфта можно выточить из стали (сталь 45) и закалить. Их запрессовываем в цапфу и шаровую опору.

Перед сборкой полость шарнира заполняем смазкой «АМ» или ШРУС-4 (около 500 г на шарнир).

Сборку проводим в обратной последовательности.
Установив цапфу и тормозной щит, проверяем, нет ли продольного люфта у шарнира и свободно ли он вращается. Нельзя чрезмерно сжимать шарнир. В этом случае нужно вынуть опорные шайбы и уменьшить их толщину.

Назначение и ремонт поворотного кулака на УАЗ Патриот

Поворотный кулак УАЗ Патриот является элементом конструкции переднего моста. Конструкция узла обладает высокой механической прочностью, но при эксплуатации автомобиля в условиях бездорожья происходит повреждение трущихся деталей. Владелец может самостоятельно выполнить ремонт агрегата или обратиться в специализированный центр.

Назначение механизма

Механизм предназначен для следующих целей:

• передачи крутящего момента к передним колесам;
• отклонения колес от центрального положения для осуществления поворота.

Устройство и схема поворотного кулака

Поворотные кулаки установлены на торцевых кромках переднего ведущего моста Спайсер, который крепится к раме внедорожника при помощи амортизаторов и пружинной подвески. Для передачи крутящего момента внутри балки установлены полуоси. Поворотный кулак оснащен шарниром, позволяющим отклонять колеса в разные стороны от центрального положения (с сохранением передачи потока мощности от двигателя). Узел оснащается точками крепления рычагов для рулевых наконечников и поперечной тяги, обеспечивающих синхронное отклонение колес при повороте автомобиля.

На корпусе кулака предусмотрен болт, регулируемый в заводских условиях. Предназначен для ограничения угла поворота передних колес. Внутри кулака выполнены полости для установки шарового шарнира, передающего крутящий момент к ступице с тормозным диском. В устройство входят 2 шкворня (расположены сверху и снизу), удерживающие обойму шарнира в заданном положении. Весь узел крепится к полуоси переднего моста при помощи фланцевого соединения.

К внешней стороне кулака крепится цапфа, позволяющая смонтировать роликовые конические подшипники и диск датчика антиблокировочной системы тормозов. Стальная ступица оснащается шпильками, на которые надет тормозной диск и крепится колесный обод. На концевике цапфы имеется резьба для гайки регулировки затяжки осевого зазора в подшипниковых опорах.

Признаки неисправностей

В схеме кулака не имеется много деталей, подверженных износу в процессе эксплуатации автомобиля. При разрушении беговых дорожек ступичных подшипников появляется люфт ступицы, приводящий к нарушению управляемости машины. Попадающая на шарнир вода с грязью вызывает абразивный износ и коррозию металла, из которого изготовлены детали. Из узла вымывается смазка, что приводит к нарастающему износу сопрягаемых поверхностей. При движении в поворотах появляется стук, наблюдается заедание привода в момент начала движения.

Замена детали

При обнаружении неисправностей, связанных с шарниром привода передних колес, необходимо снять поворотный кулак с автомобиля, а затем разобрать конструкцию для проверки состояния деталей. Процедура ремонта не требует использования специального инструмента или оснастки. Все работы выполняются в гараже со смотровой ямой или на подъемнике. После замены деталей необходимо обратиться в сервисный центр для проверки угла схождения в горизонтальной плоскости и корректировки упорного элемента, ограничивающего поворот управляемых колес.

Необходимые инструменты

Для разборки узла потребуются инструменты:

• гаечные ключи размером 12, 14, 17 и 19 мм;
• торцевой ключ или головка для гаек размером 10 мм;
• монтажная лопатка;
• ударная отвертка;
• молоток;
• металлическая щетка и ветошь для удаления загрязнения.

Техника безопасности

Перед началом выполнения работ автомашина устанавливается на ровной площадке, рычаг ручного тормоза поднимается в верхнее крайнее положение. Рекомендуется установить под задние колеса противооткатные упоры. При проведении работ требуется снять передние колеса, кузов автомашины устанавливается на стальные опоры. Под пороги подкладываются предохранительные прокладки (колеса или деревянные брусья), предотвращающие падение автомашины на человека при поломке опор.

Процесс демонтажа

Алгоритм действий при снятии поворотного кулака с машины:

1. Снять колесо и удалить с поверхностей тормозного суппорта и кулака грязь и следы смазки.
2. Открутить болт, удерживающий пластину тормозных колодок, а затем утопить поршни гидравлической системы вглубь суппорта отвертками.
3. Вынуть из гнезда тормозные накладки.
4. Открутить 2 болта, фиксирующих скобу механизма, а затем демонтировать скобу.
5. Выкрутить болт, удерживающий верхнюю часть тормозного суппорта.
6. Ослабить нижнюю точку крепления суппорта, что позволит отвести узел в сторону.
7. При помощи ударной отвертки открутить 3 винта, удерживающих тормозной диск на ступице.
8. Демонтировать диск со ступицы ударами молотка, наносимыми через деревянную прокладку.
9. Отвернуть 6 болтов, удерживающих цапфу на поворотном кулаке. Если резьбовые соединения покрыты слоем ржавчины, то необходимо обработать поверхности средством WD40 (или аналогом).
10. Аккуратно снять цапфу вместе со ступицей и стальным щитком тормозного диска. Если на автомобиле имеется антиблокировочная система, то необходимо демонтировать датчик.
11. Вытянуть из чулка моста полуось.
12. Открутить гайку крепления, а затем вынуть палец наконечника рулевой тяги из отверстия, предусмотренного в рычаге кулака.
13. При помощи гаечного ключа открутить 5 болтов, соединяющих фланцы кулака и переднего моста.
14. Демонтировать пластину, в которую упирается болт, ограничивающий отклонение колес при повороте.
15. Вытянуть корпус кулака из чулка переднего моста, для выполнения работы потребуется монтажная лопатка, которая вставляется в зазор между фланцами. Снятый кулак разбирается на верстаке, оборудованном тисками.
16. Отвернуть 9 болтов, удерживающих манжету вокруг обоймы шарнира.
17. Выкрутить болт, ограничивающий поворот колес (оборудован контргайкой). Рекомендуется измерить длину вылета элемента, что позволит корректно отрегулировать угол отклонения при сборке.
18. Снять манжету и войлочный уплотнитель, что позволит демонтировать резиновый сальник.
19. Извлечь шаровую опору из посадочного гнезда в кулаке, узел удерживается 2 шкворнями.

Сборка шарнира

Краткий алгоритм действий при сборке шарнира:

1. Установить в опору втулки для шариков шкворней и нанести на поверхности специальную смазку.
2. Заполнить внутреннюю часть кулака густой смазкой, а затем установить полуось.
3. Надеть на полуось шаровую обойму, которая должна совпасть с отверстиями для установки шаровых пальцев шкворней.
4. Установить симметрично шаровую обойму относительно кулака, а затем затянуть втулки шкворней.
5. Осадить опорные элементы ударом молотка через прокладку из мягкого металла, а затем подтянуть крепления шаровых пальцев шкворней.
6. Уложить на штатное место резиновую манжету, а затем поместить поверх войлочное кольцо.
7. Установить обойму, которая затем крепится болтами к корпусу поворотного кулака.
8. Смонтировать болт, ограничивающий угол отклонения колеса.
9. Вставить полуось в чулок, а затем затянуть болты, соединяющие фланцы моста и кулака.
10. Отрегулировать усилие, необходимое для отклонения кулака в стороны. Усилие, необходимое для поворота кулака относительно моста, составляет 1,0-2,5 кгс.м (узел должен поворачивать усилием рук). Регулировка производится затяжкой шаровых пальцев шкворней.
11. Смонтировать на штатные места ступицу и остальные детали. Центральная гайка, регулирующая зазор в подшипниках, затягивается моментом 30-40 Н.м, а затем фиксируется при помощи замочной шайбы.

Проверка работы

Для проверки работы узла необходимо совершить тестовую поездку. При корректно отремонтированных кулаках снижается отдача на руль при движении по неровностям, перемещение по ямам не приводит к необходимости корректировки курса рулевым колесом. Рекомендуется посетить сервисный центр для проверки углы горизонтального схождения и корректировки угла отклонения колес.

Рекомендации по обслуживанию

Обслуживание переднего кулака на УАЗ Патриот заключается в регулировке затяжки шкворней, что позволит снизить нагрузки на сферические поверхности. Доступ к регулятору закрывается крышкой с гайкой, затяжка шарового пальца производится специальным ключом. Допускается осаживание пальца ударом молотка через деревянную или металлическую прокладки. Крышка устанавливается на штатное место, линия стыка уплотняется прокладкой. Гайка крепления затягивается динамометрическим ключом с усилием до 100 Н.м.

Ремонт правого поворотного кулака военного моста УАЗ 3303

Проблема: раскачивания скорости 30-40 кмч из стороны в сторону УАЗ 3303

Предполагаемая неисправность: разбитые гнезда шкворней в поворотном кулаке и «гуляющие» колеса.

Задача: отремонтировать поворотный кулак на УАЗ 3303

Ход работ по разборке правого поворотного кулака УАЗ 3303:

выкрутив шесть болтов отсоединил хаб

отогнул стопорную шайбу и с помощью монтировки открутил обе гайки ступицы, вынул ступицу вместе с тормозным барабаном и колесом

выкрутив шесть болтов отсоединил маслоотражатель ступицы с цапфой

открутил два болта на корпусе поворотного кулака, и не отсоединяя тормозной шланг отсоединил и подвесил рядом на рессоре щит тормоза в сборе

отсоединил шаровую от поперечной тяги

далее открутил оставшиеся шесть болтов и отделил крышку от корпуса поворотного кулака

зубья ведомой и ведущей шестерен оказались неубитыми, что очень порадовало

для снятия корпуса кулака с опоры открутил болты и отсоединил уплотнительные кольца сальника

сальники требуют замены

открутил накладки поворотного кулака, вынул шкворня и снял корпус поворотного кулака

ВТУЛКИ ВЫГЛЯДЕЛИ ИДЕАЛЬНО! далее меня накрыло огромное удивление и одновременно разочарование от того, что не во втулках шкворня дело, (радовало только то, что не обманул меня бывший владелец мостов, говоривший, что мосты перебранные)

далее, расстроенный что не нашел причину болтанки, решил снять для ревизии уплотнительные кольца, демонтировал поворотный кулак, для чего были аккуратно выкрутил, методом расшатывания резьбы, пять болтов с мелкой резьбой. Затем обстучал аккуратно молотком, вставил монтировку и прокручивая по и против часовой вынул поворотный кулак

Сборка правого поворотного кулака УАЗ 3303

Подшипники в норме и требуется замена только сальников и смазки, далее помыл в бензине все её части, основательно повозившись с выниманием и вымыванием смазки из корпуса поворотного кулака, дополнительно разобрал и проверил подшипник ведомой шестерни

прикупил вот такие наборы сальников и прокладок УАЗ взамен старым

вычистил из чулка сгустки старой смазки

прогнал резьбу мечиком на 10 с шагом 1.0

заменил сальник в опоре поворотного кулака, аккуратно его запрессовав

старый сальник выемками вниз

садил старым сальником

для смазки шруса использовал вот такую смазку 250гр

далее собрал бортовую на верстаке и отрегулировал прокладками шкворня (вышло общей толщиной верх и низ 7мм)

при установке войлока на шар необходимо предварительно замочить его в машинном масле

при сборке и установке поворотного кулака вместо прокладок использовал герметик

покрасил опору кулака

при установке цапфы чуть не забыл вставить тонкое кольцо, и далее собрал всё на герметик

перед установкой ступицы сфоткал размеры сальника

установил колесо со ступицей и отрегулировал люфт

Ремонт опоры левого поворотного кулака военного моста УАЗ 3303

Задача: восстановить опору левого поворотного кулака УАЗ 3303

Разбор левого поворотного кулака военного моста

Замена шаровых опор УАЗ Хантер

В нашем автосервисе замена шаровых опор уаз хантер выполняется профессионально и с гарантией. Все работы , в том числе ремонт уаз хантер, 3151, 469, выполняются опытными мастерами, качественно и недорого. Цена включает только работы без запчастей и расходных материалов.

Автомобиль	УАЗ Хантер
Категория	4х4 Тюнинг Снятие-установка
Улучшить	Управляемость
Узел автомобиля	Рулевое управление
Периодичность	По факту поломки

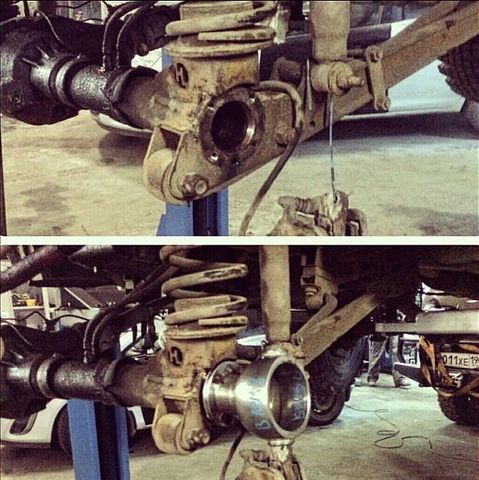

Снятие и установка шаровой опоры поворотного кулака (ШОПК) УАЗ. Выполняется при ремонте или для изменения угла (Кастор) наклона шкворней.

Что такое шаровая опора поворотного кулака (ШОПК)

Шаровая опора поворотного кулака переднего моста, как понятно из его названия находится по краям балки переднего моста и крепится к нему болтовым соединением, предназначен он для поворота колес, управления направлением движения автомобиля. Поворотный кулак устанавливается на неразрезной передний мост грузовой техники и полноприводные автомобили. ШОПК состоит из корпуса , в котором находится шарнир равных угловых скоростей ( ШРУС ). Также составляющей шаровой опоры является шкворневой узел ( шкворень ), пресс масленки, рычаг поворотного кулака, болт ограничитель поворота колес.

Принцип действия шаровой опоры поворотного кулака

Работа заключается в осуществлении поворота колес посредством рычага поворотного кулака соединенного с рулевой тягой. При наличии ведущего переднего моста, передача крутящего момента осуществляется через полуось соединенную при помощи ШРУС со ступицей колеса.
Основными неисправностями поворотного кулака являются:
— подтеки масла;
— скрежет при повороте руля;
— люфт колес;
— нестабильность рулевого управления;
— «рысканье» автомобиля по дороге.

Причины замены шаровой опоры поворотного кулака

Причинами поломок узлов поворотного кулака являются отсутствие качественной смазки поворотного кулака и шкворневого узла, высокие ударные нагрузки, особенно при езде в условиях бездорожья. При наличии ведущего переднего моста, часто механизмы кулака разбиваются при неправильной эксплуатации автомобиля. А именно, при подключении переднего моста при движении, резких ускорениях с пробуксовкой колес, езде с постоянно включенным передним мостом, не правильном применении блокировок моста.

Ремонт шаровой опоры поворотного кулака

При наличии люфта колес, скрипа при повороте, раскачке автомобиля при движении следует незамедлительно произвести ревизию и необходимый ремонт узлов поворотного кулака, так как исправность работы данного узла обеспечивает безопасность вождения и управления автомобилем. Обычно виновником данных проблем становятся истонченные вкладыши шкворня . К тому же сейчас на некоторых автомобилях они пластиковые, именно по этой причине многие автомобилисты меняют их на бронзовые. Произвести смазку поворотного кулака или заменить шкворень намного дешевле, чем в дальнейшем производить замену полуосей, шрузов , иногда и самого корпуса поворотного кулака.

Ремонт .

УАЗ Патриот 2015

Кое что поделал с машиной , давно думал-собирался и вот наступил этот момент . Пробег 26721 км. ( в прошлом дополнении написал неправильный пробег , ошибся )

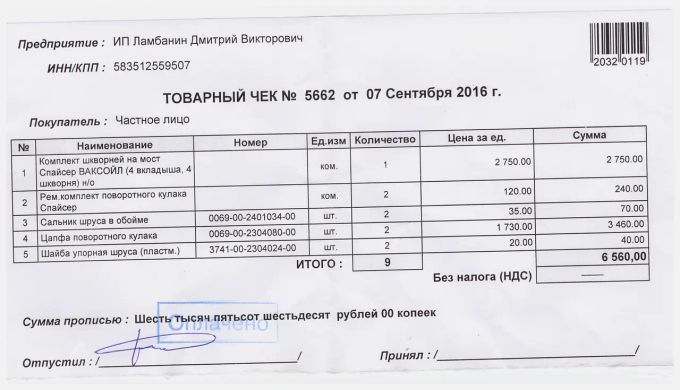

. За это время 5 раз подтягивал шкворня с левой стороны , решил их поменять , посоветовался с мастерами , сказали брать Ваксойл . ( по гарантии не поехал , поставят такие же , семейный бюджет не рухнет ) . ещё посоветовали взять цапфы поворотного кулака , за такой пробег с болтающимися шкворнями могли залюфтить , и спросили не бьёт ли в руль , самое интересное что последнее время на 100 км.ч. стало бить , я грешил на балансировку , а получается что цапфы , соответственно я их взял , ещё взял 2 сальника шруса в обойме ( раз разбирать , так лучше новые поставить , заводские не хвалят ) , ремкомплекты поворотного кулака , шайбы упорные шруса . всё обошлось 6560 руб.

К 9.00 утра , как договаривались , подъехал в мастерскую . после подъёма осмотрел авто снизу , ржавчины нет , мосты и всё остальное сухое .

При разборке шкворней , рулевых узлов и цапф стало ясно почему правые шкворни не изнашивались , а левые требовали периодической протяжки , похоже левый узел был из некондиции , или где то долго валялся на заводе и заржавел . верхний левый шар шкворня был в рисках , нижний покрыт слоем черноты , шершавой как наждачка , неудивительно ,что пластиковая чашка стиралась .

Так же левый шар был ржавый . ( как правильно называется не знаю ) .

Мастера всё почистили и собрали как должно быть .

За 26 тыс.км. правые шаровые в хорошем состоянии и ни разу не подтягивались , конечно можно было поменять левые по гарантии и наверно они ходили бы хорошо как и правые , но я решил поставить обслуживаемые . Работа заняла у мастеров 4 часа , заплатил я 7200 руб. , сюда ещё вошла балансировка четырёх колёс и снять-поставить .

Следующее что я собирался сделать – поменять расширительный бачок , и поменять не на УАЗ-овский , а какой нибудь другой , потому как родной лопнул уже третий и пора было это закончить .

Поманиторил цены и бачки от разных иномарок , не подобрал по форме , нужен был прямоугольный , 2 соска по 6мм сверху , и один толстый снизу , а эти всякие вытянутые . в итоге решил ставить от Газели , за долгую их эксплуатацию ни разу не слышал про лопнувшие у них бачки .

Купил бачок , хомут ( штатный от Газели ) , 1 метр толстого шланга ( по прикидкам родного не хватит по длине ) , 1.5 метра тонкого ( в итоге не пригодился , хватило длины родных ) , хомуты на них , 2 литра антифриза , подобрал крышку на бачок от Ауди ( родные Газелевские работают через одну ) , взял у знакомых кузовщиков металл 3 мм. толщиной , для изготовления кронштейна . всё обошлось 1.5 тыс. руб. . Кстати у иномарок только бачок стоит от 2 тыс.руб. .

До вечера всё сделал и собрал , получилось хорошо , не по колхозному . что бы избежать появления ржавчины в моторном отсеке , изготовленный кронштейн покрасил антикором «Кордон» , что бы долго не ждать когда высохнет погрел (посушил) его газовой плиткой , болты тоже помазал . Хомут и кронштейн проклеил мягкой прокладкой , чтобы пластик бачка от контакта с железом не лопнул .

Источник
