Замена стекла в смарт-часах T58(Q50, Y3)

Разбил очень близкий человек, цветок, так сказать жизни, «случайным» образом стекло смарт-часов T58. Они-же Q50 и Y3.

На известном сайте нашлась быстро замена и в короткий срок (17 дней) была доставлена по адресу, для восстановления.

1) Выкручиваем шуруп боковой крышки, которая предохраняет карту SIM. Снимаем крышку карты и достаем SIM-карту.

2) Снимаем заднюю крышку поддев например шпателем или чем-то плоским. Для этого есть специальная впадина со стороны ремешка с дырками. Отсоединяем разъем аккумулятора (фото не сделал, руки тряслись, простите).

3) Откручиваем три винта(1-3), расположенных по краям корпуса и достаем раму фиксирующую плату устройства(4), поддев ее шпателем за края.

4) Вынимаем плату из корпуса (фото совсем блёристое, простите).

5) Феном с температурой 100-150*С, нагреваем поверхность битого стекла, круговыми движениями. Далее поддеваем шпателем осколки и отделяем от поверхности. Снимаем предыдущий двусторонний скотч.

6) Из рем.комплекта замены стекла для часов, достаем новый скотч и наклеиваем на поверхность для поклейки будущего стекла(звучит, как-будто я клею обои, бррр.).

7) Клеим новое стекло, аккуратно прижимая к поверхности корпуса, что-бы не лопнул пластмассовый корпус и само стекло.

8) Однако, клиент жаловался на периодическое отсутствие связи. Смотрим «вооруженным глазом» поверхность компонентов платы и обнаруживаем иностранную плесень на разъеме платы(тут Гепкины слова должны быть, но это его копирайт)).

9)Раскочегариваем паяло и восстанавливаем проводники, не забывая прозвонить контакты на электропроводность.

10) Чистим места пайки универсальным очистителем. Смотрим еще раз целостность соединений и собираем в обратной последовательности «пациента».

Это мой первенец. Писал как мог. Спасибо всем участникам Сообщества Ремонтеров.

Найдены дубликаты

Сообщество Ремонтёров

5.7K постов 34.5K подписчиков

Правила сообщества

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Круто! Было бы неплохо запилить гайд на замену стекла у Apple Watch 42mm 😋 ну так если конечно сталкивались)

Еще раз разобьет Т58, а разобьет 100-пудово. Куплю Watch или еще что, по-новее и запилю пост. Спасибо.

Обзывай слова своими именами, а именно «ховна»

Олег. «Ховна» — это © @Gepka. На это я пойтить не могу 🙂

UPD. «Они-же Q50 и Y3.» Нет не они. Просто похожим образом происходит замена. Но модели внешне разные. Еще раз извините.

А их вообще можно ли заказывать с али?

О! Если в след раз нужны детали на часы побыстрее чем 17 дней — пишите), Москва,

Дада,а то тач разбился,а менять не хотят или предлагают полностью дисплей за космические деньги

Утопить непотопляемое? IP68 от Amazfit

Со слов клиента, просто плавал в бассейне. А заметил когда уже экран отвалился.

Экран действительно полностью отклеился.

При таком обширном поражении, модуль дисплея выглядел достаточно хорошо!
Есть вопрос к разборке, плата в корпусе закреплена на пластмассовые расплавленные «клепки», пластик не плохой кстати. Расчёт на одноразовость?

Плату отмыл, аккумулятор зарядил отдельно, собрал) ( с платы «смылись» не только окислы)

И о чудо, оно работает!
( на самом деле работой не назовёшь, только видимость)

Даже видит зарядку! (Но не потребляет ничего)

Восстанавливать его никто не стал)
Спасибо за внимание!) Может будет интересно тем кто хотел посмотреть что внутри ))
Всем добра! )

Как я смарт часы чинил.

Я люблю ремонтировать разную электронику, в основном это телефоны и планшеты. Иногда приходится браться за разное и часы из этой категории.

Знакомый заказал смарт часы из Китая. Они пришли не рабочие и не заряжаются. По его словам после того как я их отдал ему, ни один сервис не смог сделать, максимум аккамулятор толкнуть но он моментально садился. Но все равно не заряжался. Ну а причина поста, может кому будет полезна и вдруг кто столкнулся

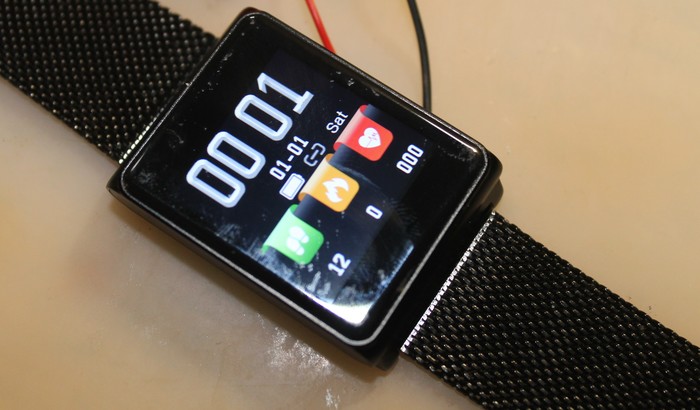

Выглядят они вот так

Разбираем часы. Отвинчиваем 4 винта и аккуратно откидываем крышку, под ней находится шлейф пульсометра.

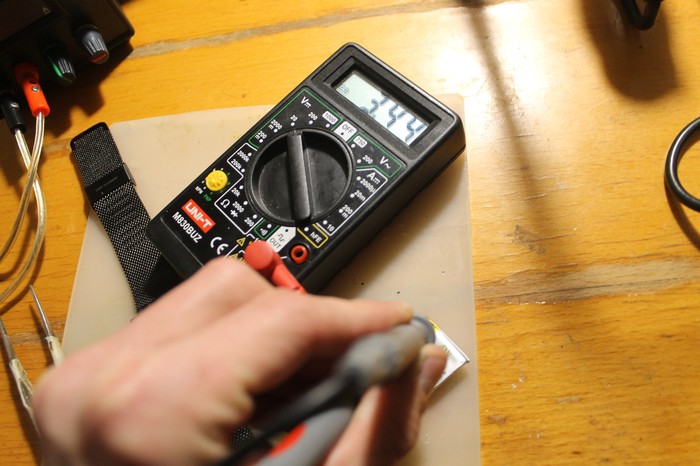

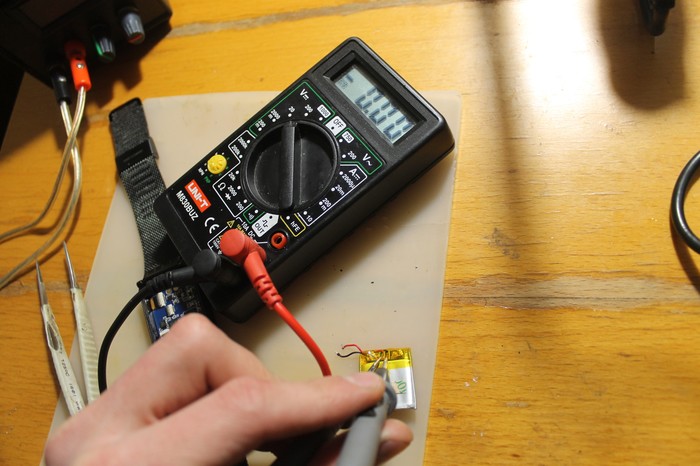

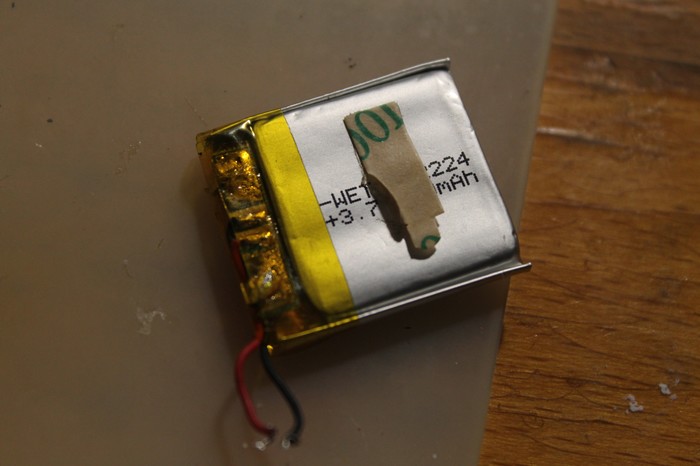

Выпаиваем аккамулятор, замеряем напряжение на контроллере питания и напрямую на банке. Как видим на контроллере питания 0, а на самой банке 3.44, что считается глубокий разряд аккамулятора.

Минимальное номинальное напряжение 3.7 вольт.

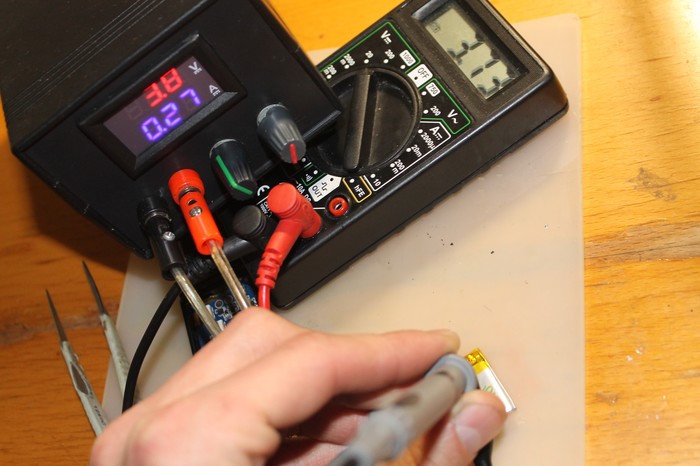

Итак, начинаем с того что необходимо толкнуть саму банку до заряда 3.7 вольта,а после проверить напряжение на контроллере питания. Как только появляется питания на контроллере питания, подключаем блок питания уже уже к нему, напряжение заряда выставляем до 3.8-4.2 вольта.

До конца я не стал долго ждать, толкнул и хватит, и давай собирать часы обратно.

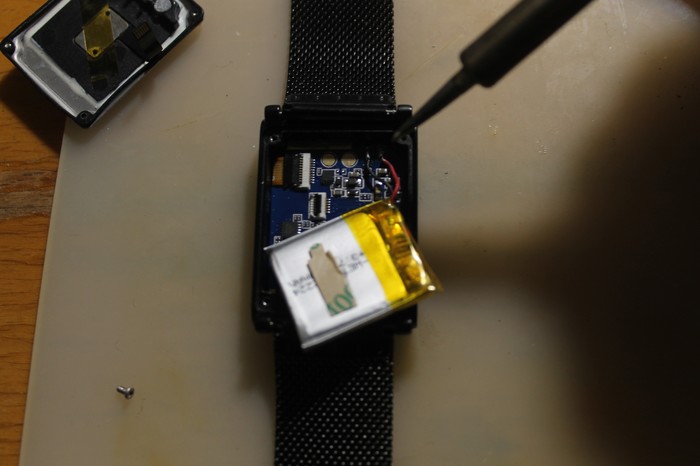

Припаиваем АКБ обратно. Шлейф я не стал подключать дабы не торопить события. И ура,на часах сработала вибрация и часы ожили. Но тут история не окончена

Теперь подключил шлейф, это я решил не фотографировать,там итак все понятно. И тут часы опять не включаются и не заряжаются. Значит проблема потребления и невключения в самом шлейфе. Я отсоединил пульсометр, а там на нем окислы. К сожалению не сфотографировал. Прозвонил дорожки между собой и у нас КЗ. На шлейфе имеем 2 резистора и 1 конденсатор. Конденсатор оказался пробит. Подходящий я нашел в телефоне на разборке, подобрал опытным путем, по размеру)

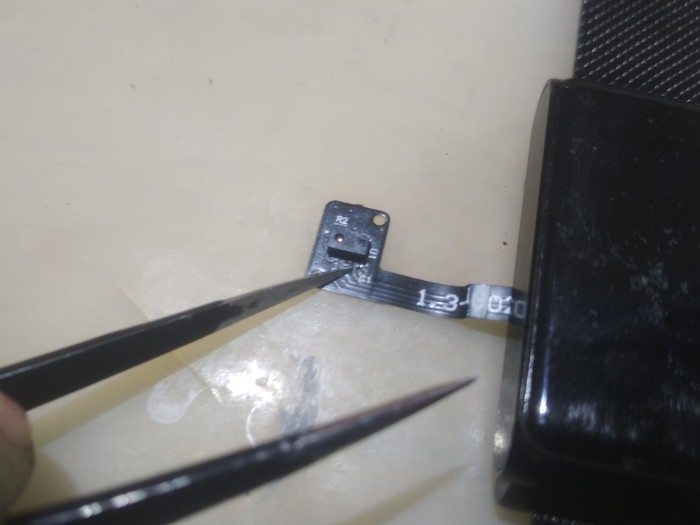

Вот фото конденсатора и его размеры. Все манипуляции я проводил исключительно под микроскопом, для меня это был первый опыт таких мелких работ. Замененный конденсатор на краю пинцета размером 0.5мм.

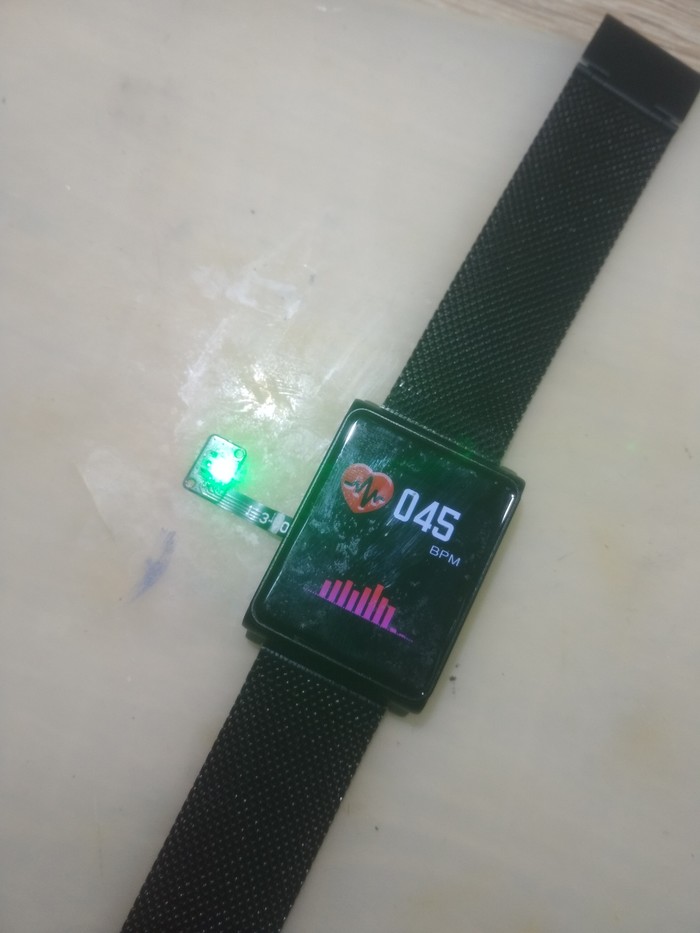

Почистил от флюса все, установил в часы и о чудо. Они заработали полностью и я вздохнул. Глаза болели от микроскопа,жаль для таких работ приходится постоянно выпрашивать его, ну то ладно)

Собрал, протестировал, заряжаются, АКБ держат. Человек доволен)
это мой первый длинно пост. Я думаю написал его не зря и кому-то будет полезно)
Всем хороших клиентов и успешных ремонтов
