Первые шаги. Реанимация УКУ-020С + 35АС-1

Здравствуйте уважаемые пользователи данного ресурса.
После грустных событий получил в наследство сабж. Он работает. Вернее усилитель работает точно, но к нему сейчас подключены не АС из сабжа а какие-то советские 1Вт8Ом колонки от магнитофона с подходящим разъемом — точка тире. Пока родные колонки не привез к себе, но в тории они то же должны работать. И вот сижу изучаю форум и по мере изучения появляются вопросы. Но всё дело осложняется тем что в радиотехнике совсем чайник. Но паяльник умею в руках держать. И если, уважаемые, вас не затруднит, хотелось бы что бы вы помогли мне, ответив на вопросы, либо порекомендовав мануалы итд, но конечно радиоэлектронику с 0 изучать не хотелось бы, поэтому прошу попроще, схемы читать не умею, разобраться думаю смогу но с трудом.
Читая ваш замечательный форму заметил такие шаги улучшения данного усилка, но с терминами не очень поэтому прошу расшифровать. И не пинайте ногами за кривые формулировки.
1. Установка чего-то для контроля постоянного тока на выходе что бы не спалить АС. — что как и почему?
2. Установка новых радиаторов. — пара куллеров от ПК на продув решат проблему температуры? Что нужно охлаждать: то что внутри самого корпуса или в той черной выпирающий с задней панели части?
3. Электролит в конденсаторах заменить. — как я понимаю нужно идти на радиорынок и покупать такие же конденсаторы только новые и впаивать их.
4. Ползунки регулировки громкости итд. Есть ли смысл заменить их ручками крутилками? а то эти ползунки все ругают что то, и я заметил когда дотрагиваешься до регулятора басов в колонке раздается хлопок. Думаю может вообще морду полностью новую вырезать и лампочки заменить диодами итд.
5. На мелких колонках кажется что один канал работает тише другого. Пока компенсировал ползунком регулировки. В каком направлении копать?
6. Там 6 входов. Комп подключаю в магнитофонный через переходник. Может это не правильно? АС хочу использовать как тыловые басовые колонки, звуковая позволяет делить. Видел что люди убирали лишние разъемы, есть ли в этом смысл итд?
7. На что заменить точка-тире разъем. Прочитал ветку тут, но она скатилась к обсуждению совсем другого вопроса. Что для данной мощности лучше всего? Банан, джек, рка?
8. Нужно ли менять провода от колонок? Они выглядят не очень но работают. Что подойдет для данной АС. Нужно марка итд, что бы придти в магазин и назвать.
9. Гудит трансформатор внутри усилка. Это нормально?
10. При включении\отключении происходит «бах». вычитал что это вредно для АС. Как это выличить? Был метод замыкать в гнезде «наушники» контакт перед включением тогда баха не было, но что то мне подсказывает что это не правильно.
11. Диффузоры помяты и проткнуты. Читаю как восстановить. За одно может что в самих АС есть смысл поменять\почистить пока будут разобраны?
12. Не может ли этот усилок и АС весело взорваться ведь уже 30 лет им если не больше даже?
13. Нравиться мне этот комплектик и хочется своими руками поковыряться. Подскажите что ещё можно\нужно усилить либо улучшить. Или с моими знаниями в радиоэлектронике лучше выкинуть (не хочется) и купить себе простую 5.1 либо 2.1, подключить к ПК и не заниматься не своими делами.
Надеюсь на ваши подсказки и советы — много текста — писал-старался. 😉

позже.
Вспомнил. Во времена когда занимался моддингом, у меня на системнике была диодная индикация аудиосигнала из 10 диодов от белго до красного на каждый канал. Интересно а сюда подобную схему можно подпаять что бы помимо аналоговых тех что есть были и такие. ВОт только ссылку на плату не могу найти. Это кит был.

Последний раз редактировалось Volk; 04.09.2011 в 16:25 . Причина: Добалял

Re: Первые шаги. Реанимация УКУ-020С + 35АС-1

[QUOTE=Volk;1369908]
Слишком много глобальных вопросов сразу. Конечно для начинающего нормально. А можно ли начать с пары другой самой необходимой для начала, и расширять список по мере поступления проблемм?
Для начала пара ответов:
1) Можно для защиты ас от постоянного тока, поставить схему от Корвет 001. Но прийдётся самому её изготавлиывать. (что, для начинающего не АЙС)
2) Установка новых радиаторов сильно ничего не даст. Кроме большого гшиморроя с паределеой базовой конструкции. А вот приворачивание к кожуху радиатора с низу, с наружи, кулеров 40х40, даст очень много. Только питать надо не более +6 вольт, во избежании лишнего шума ими производимого.

Последний раз редактировалось кот базилио; 04.09.2011 в 21:40 .

Источник

Ремонт усилителя радиотехника уку 020 стерео

Доброго времени суток, друзья. С Днем Победы вас всех!

Вышло так, что по случаю мне вчера попался агрегат, который я только пользовал, но никогда не ремонтировал.

Отзывов о нем читать — я не читал. Так как, повторюсь, был опыт его использования и никаких нареканий нет с моей стороны. Поэтому будут предприняты усилия для его восстановления. Ну а если все совсем грустно пойдет — БП и корпус позволяют разбушеваться фантазии. Но, надеюсь, до этого не дойдет.

Итак. Притянул я эту вещицу домой, осмотрел (причем хреново!), проверил кнопки (дохлая пружина на селекторе входов была, заменил) и воткнул в розетку. Не рвануло ничего, радует. Ткнул кнопку сеть и. Горит перегрузка правого канала, индикаторы на селекторе работают исправно. Подкидывал динамик на выход — нулевая реакция.

Выключил, протер его салфетками (ну не идиот разве — с этого и нужно было начинать!), увидел отсутствие сетевого предохранителя (етить его в подмышку — а как же он тогда включился?) и отсутствовали предохранители в БП.

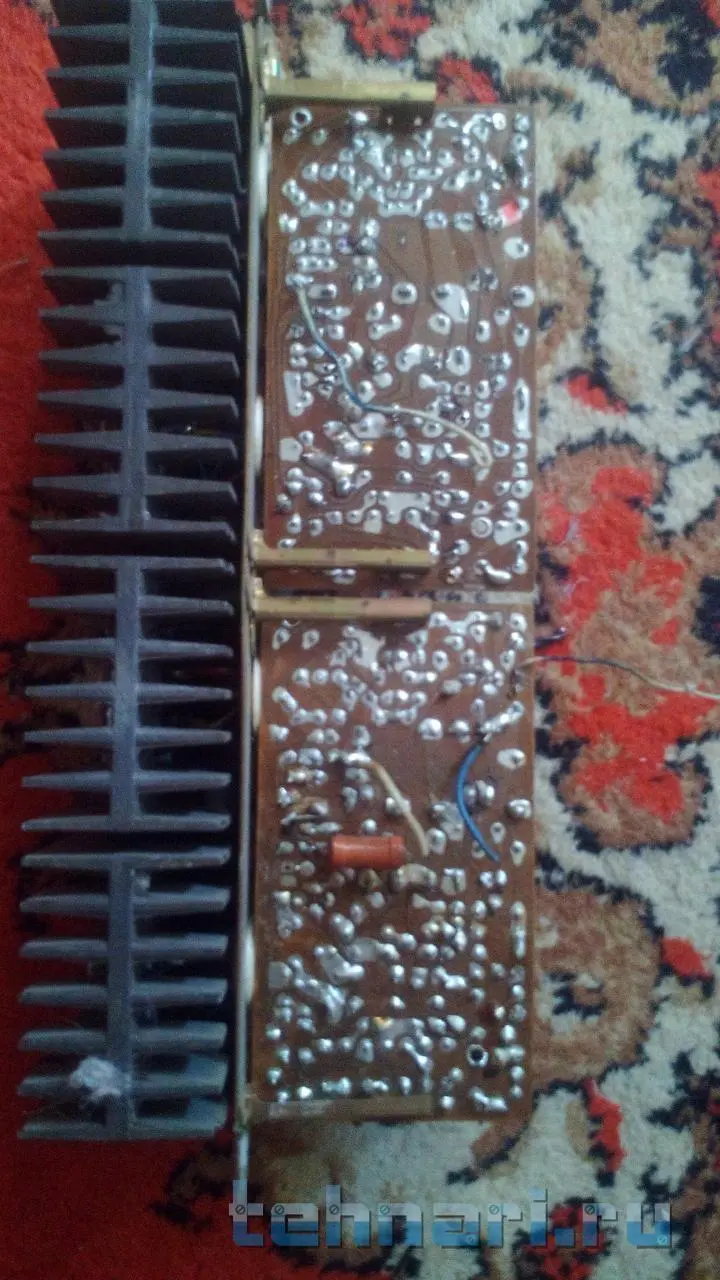

В сеть не включаю больше. Продолжаю осмотр. Бросается в глаза плата правого канала. Видна ремонтная пайка. Переворачиваем. Пайка на совесть — четверть платы со стороны деталей просто выгорела. Мастеру «аплодисменты». Левый канал более-менее в порядке. Поджарился только один резистор.

Вот немножко фото:

2 пользователя(ей) сказали cпасибо:

09.05.2018, 08:43
Helpmaster	Вам будет очень полезна информация которая находится тут Проверил блок питания — как минимум, на унч питание есть. Пометил. В ход пошел тканевый пластырь и маркеры. Общий провод на шине. Присутствует напряжение +-35в на оба канала. Что удивительно — ровно 35.Далее будет отсечен вход, выход, перегрузка и извлечен блок унч.

Проблема всплыла еще и в блоке предварительного усиления. Причем история наоборот: правый канал выдает до 0.7в и чисто поет, а вот левый — тихонько, еле слышно, фонит. Причем ухо в динамик запихивал.

Есть подозрения, что это навернулись сами потенциометры. Но и пшик транзисторам тоже не исключаю.

А сейчас пора на парад)

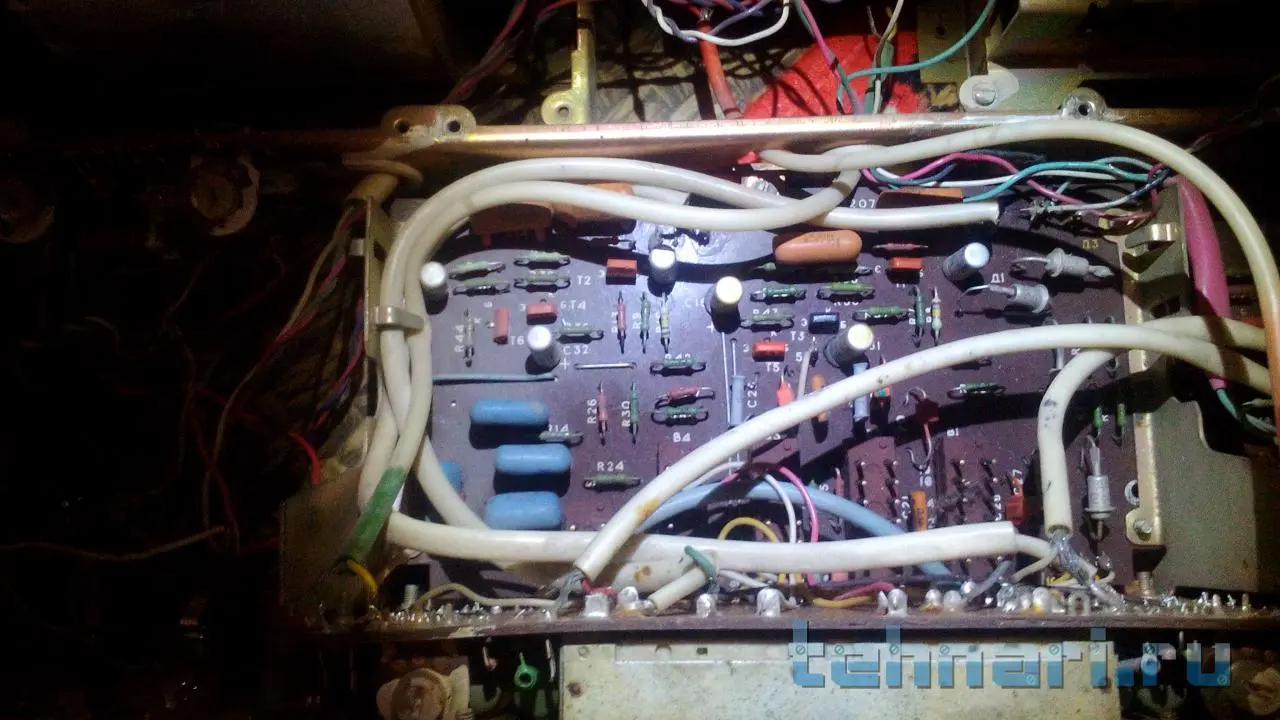

Вот пара фото с предварительного усилителя:

Да-а-а!
Протереть тряпочкой — это первое дело перед включением в сеть.

Первым делом снимается корпус и осматривается электроника!
Без предохранителей (наверняка понапаяны жуки) что-либо включать категорически не рекомендую. Конструкторы их не для красоты ставят.

Выгоревший участок отмыть, прогоревшие детали заменить. Включать ТОЛЬКО через ЛБП.

Да-а-а!
Протереть тряпочкой — это первое дело перед включением в сеть.

Первым делом снимается корпус и осматривается электроника!
Без предохранителей (наверняка понапаяны жуки) что-либо включать категорически не рекомендую. Конструкторы их не для красоты ставят.

Выгоревший участок отмыть, прогоревшие детали заменить. Включать ТОЛЬКО через ЛБП.

Все готово для ремонта, кроме деталей, которые понадобятся — я не рыл еще плотно. Проблему нашел — полдела сделано, практически. Завтра или вечером просмотрю блок предварительного усиления. С него последняя проблема снялась. Может на него приходит кривой сигнал, может он сам помер — предстоит выяснить.

Доброго всем вечера (а кому-то и ночи уже).

Причина отсутствия продолжения — вчера весь день рылся в темброблоке и блоке предварительного усиления. А так как отключали свет с интервалом каждый час-полтора — естественно никаких постов не писалось.

Что скажу. Печальная ситуация: либо долгий путь нового изготовления печатных плат с использованием новых (резисторы и конденсаторы — сто процентов) и старых (транзисторы, диоды, стабилитроны) компонентов. Само собой, разумеется, в случае неисправности старых полупроводников — они будут заменены так же сто процентов на новые аналоги. Вторым вариантом колеблется махнуть на всё и изготовить абсолютно все на новых комплектующих и совершенно новый аппарат. Но с сохранением функционала передней панели управления (селектор входов, ТК и прочее). При этом, все же, пострадает панель в месте регулировки громкости, баланса, НЧ/ВЧ частот — ползунковые резисторы просто развалились. Будут заменены на привычные сдвоенные резисторы.

А, собственно, в чем же проблемы. Да ремонтировали его так, что заремонтировали насмерть. Причем и блок УНЧ, и блок управления селектором, и блок ПУ с теброблоком, и даже влезли в блок управления индикаторами (ну, вот, за каким рожном, интересно, если даже смятый электролит на 1мкФ при проверке показал 1.2?).

Большинство дорожек отслоились. Уже только в этом факте пропадает желание чинить, что есть. Только новые платы изготавливать.

Поэтому тема немного притормозится — работы много, а в понедельник в командировку уезжаю.

За эти дни буду разделять блоки отдельно, делать метки, копировать и редактировать печатные платы для новых компонентов. Надеюсь успеть за пару дней.

А пока вот фото проблемных мест, вновь обнаруженных:
