Коды ошибок варочных поверхностей Electrolux

Современные варочные поверхности Электролюкс оснащены информационным дисплеем, с помощью которого управлять техникой стало значительно проще.

Но, эти дисплеи так же позволяют получать информацию о неисправностях с помощью кодов ошибок.

Мы собрали для Вас всех известные нам коды ошибок, которые подходят для всех типов варочных панелей Electrolux: индукционных, электрических, и газовых.

Ошибка L (может мигать) – означает, что включена защита от детей. L – Lock, блокировка. Читайте инструкцию о том, как снять ошибку в сервисной книжке..

Ошибка F (постоянно мигает) – индукционная панель н видит посуду, либо используется посуда без ферромагнитных свойств.

Ошибка E1 – означает перегрев электроники. Если спустя час после отключения варочной панели ошибка не исчезает, обратитесь в сервисный центр. Потребуется ремонт модуля управления.

Ошибка E2 – ошибка в блоке памяти модуля управления. Требуется ремонт платы управления.

Ошибка E3 – неисправен инверторный двигатель конвекционной печи. Произошло короткое замыкание и требуется восстановление цепи питания.

Ошибка E4 – конфорка работает слишком долго и перегрелась. Отключите панель на 30 минут, ошибка исчезнет.

Ошибка E5 – неисправен фильтр сетевых помех. Напряжение в сети нестабильно, требуется диагностика и скорее всего, замена фильтра сетевых помех.

Ошибка E6 – неисправен силовой блок. Так же ошибка может указывать на неисправность правого блока силового инвертора, а если быть точнее – на отсутствие сигнала.

Ошибка E7 – вентилятор индукционной панели неисправен. Охлаждающие вентиляторы не могут раскрутиться до нужных оборотов. Требуется ремонт.

Ошибка E8 – обрыв цепи питания между блоком питания и модулем индикации. Критическая ошибка, требующая вмешательство специалиста из сервисного центра.

Ошибка E9 – неисправен модуль управления. Возможно, до этого сработало УЗО и варочная панель обесточилась, из-за чего и произошёл сброс настроек конфигурации модуля управления. Ремонт возможен на дому.

Ошибка E10 – неисправен датчик температуры. Термостат мог выйти из строя из-за замыкания цепи питания на ТЭНе.

Ошибка E22 – зажаты одновременно 2 и более кнопок. Ошибка сенсорной панели.

Наши мастера готовы в любой день недели приехать и убрать ошибку, поскольку мы понимаем, без плиты в наше время жить тяжело, особенно, если в доме есть маленькие дети.

Поэтому, для семей с маленькими детьми на ремонт варочных панелей у нас есть скидка – 10%.

Источник

Ремонт варочных панелей electrolux ошибка е3

Сообщение vika-s » 12 мар 2011 08:05

Re: elecrolux ehd60100p варочная поверхность выдает ошибку E

Сообщение ЕЛЕремонт » 12 мар 2011 11:00

Re: elecrolux ehd60100p варочная поверхность выдает ошибку E

Сообщение vika-s » 12 мар 2011 11:09

Re: elecrolux ehd60100p варочная поверхность выдает ошибку E

Сообщение ЕЛЕремонт » 12 мар 2011 12:27

А, совет САМОСТОЯТЕЛЬНО поискать?

Полегчало? Всё понятно?

Re: elecrolux ehd60100p варочная поверхность выдает ошибку E

Сообщение vika-s » 12 мар 2011 13:36

А, совет САМОСТОЯТЕЛЬНО поискать?

Полегчало? Всё понятно?

Electrolux EHD 60100 P аналоги деталей тепловой режим

Сообщение rushal » 22 ноя 2011 15:43

Сообщение bcg » 25 июн 2012 21:57

В качестве благодарности знатокам электронов за информирование о своих измышления и действиях по ремонту варочной панели даю информацию по своим приключениям.
Спустя почти-что 5 лет радостной эксплуатации накрылась варочная панель Electroluxe 6671P ххххх — что-то вспыхнуло внизу, выбило автомат заквартирный автомат, включение выдало код ошибки Е3.
Сервис по ремонту предложил поменять плату за ххххх , на что мною был мысленно послан. Вот тут спасибо добрым знатокам электронов:
1) ххх
2) ххх
3) ххх
4) ну и здесь которые
— которые обозначили, что проблемы на стороне индукционного блока, обычные конфорки ещё можно попробывать запустить, заменив предохранитель, можно попробывать перепаять детали.
Мультиметр есть, простенький паяльник есть, в юности был опыт пайки плат из посещения кружка по радиоделу — всё это позволило сразу запустить в работу две оставшиеся обычные конфорки, определить мои сгоревшие детали, которыми оказались два транзистора (IXGR40N60C2D1, для левой конфорки), диодный мост (GBJ2510) и предохранитель. Потом при креплении транзистора к радиатору охлаждения ещё переломил транзистор. Детали по маркировкам заказывал здесь — ххххх Заказ выполнили за 2 недели, общие денежные затраты — 1000 руб.
Сейчас у меня всё работает, продолжаю получать удовольствие от индукционных конфорок.
Тем, у кого также только азы и простенький паяльник, рекомендую сгоревшие диодный мост и транзисторы выкусывать и на их оставшиеся ноги паять новые детали, у меня что-то с трудом и «грязненько» получилось выпаять и впаять.
Наши проблемы с индукционными конфорками характерны только для Electroluxe/AEG или для всех марок?

Не надо ссылок на сторонние ресурсы!
Цены и мастера (СЦ) здесь не обсуждаются!
Замечания тоже не обсуждаются, а принимаются к сведению и выполняются! (bun)

Источник

Ремонт плит Electrolux ошибка E 3

Ремонт индукционной плиты Electrolux EHD в Москве и Подмосковье

Тел. В Москве 8 (499) 390 71 92
работаем ежедневно с 9:00 до 20:00 Специалисты сервиса Срочный ремонт уже много лет занимаются ремонтом индукционных варочных панелей Aeg-Electrolux

Для индукционных варочных панелей выпущенных до 20016 года, периодически сгорает силовая плата управления конфорками. Признаком этого, является ошибка E 3. Менять силовой блок очень дорого, поэтому мы предлагаем восстановить плату, что в разы выгоднее чем её менять. Наш сервис по ремонту бытовой техники, окажет срочный ремонт индукционной варочной панели производителя Electrolux. Наши специалисты выезжают за пределы МКАД до 40 км, если вы находитесь дальше — то просто позвоните нам, возможно наш специалист готов выехать именно к вам.

Мы чиним и устанавливаем индукционные и комбинированные варочные панели Aeg-Electrolux Zanussi, IKEA запчасти всегда в наличие. Расходные детали, для устранения ошибки Е 3 всегда имеются. Обратившись за помощью к нам сегодня, ваша варочная индукционная панель обязательно будет работать

Причина поломки инвертора и ошибка Е 3

При нестабильных параметрах в электросети, бытовые приборы испытывают колоссальную нагрузку на управляющую электронику. Что порою выводит из строя некоторые управляющие компоненты в электрической схеме. Сгорает диоды, транзисторы, низко-Омные резисторы, предохранитель и прочие детали. Это касается почти всех индукционных варочных панелей и варочная панель от производителя Электролюкс не исключение тому. При использовании посуды не должного размера и состава, риск повреждение инвертора возрастает.

Посуда также может стать виновником подобного явления. Поэтому, необходимо соблюдать диаметр и состав посуды. Правильная посуда, это когда дно посуды покрывает не мене 80% диаметра конфорки, а обычный магнит легко и уверенно должен приставать ко дну посуды. Такая посуда оптимально поглощает рассеиваемую энергию вихревых токов, что способствует более 90% КПД и не создаёт нагрузки на силовой блок инвертор. Что в последнем случае, становится причиной выхода из строя силовой платы

Как найти хорошего мастера для ремонта индукции

Найти мастера по ремонту индукционной варочной поверхности Electrolux теперь не проблема. Наш сервис имеет в своём штате, квалифицированных специалистов. Для которых восстановить сгоревший силовой блок не составит особого труда. Ведь в практике каждого специалиста, который занимается ремонтом индукционных плит, есть такие понятия или термины — нестабильное питание, паразитное сопротивление. Хороший мастер оперируясь на термины и показания знает свое дело. Специалист не стремится быстро поменять вышедшую из строя плату, настоящий мастер её восстановит. Тем самым, создаётся взаимовыгодное сотрудничество

Если ваша варочная панель ругается ошибками E 3, или другими буквами. Позвоните нам, сообщите менеджеру модель плиты и кратко опишите неисправность. Дождитесь когда с вами свяжется наш специалист, обычно это составляет от 10 до 20 минут. Мастер уточнит некоторые детали и назначит день визита, для ремонта и диагностики поломки.

Как устроена индукционная варочная панель Electrolux

Релейный силовой модуль, инвертор и интерфейсная панель — что это такое. В каждой современной электрической аппаратуре есть контролер, процессор или чип. Все эти элементы предназначены для точных измерений например: Контроль температуры, измерение размера и распознавание наличия посуды, мощность заданной энергии и тд. Чтобы процессор работал без ошибок ему необходимо стабильное питание электрического тока. За это отвечает релейная плата, в которой встроен импульсный блок питания на микросхеме стабилизаторе.

Строение и ремонт индукционной варочной панели

Электроника в приборах, иногда начинает как это у нас любят говорить «Глючить» При таких случаях необходимо проверить стабильное напряжение на входе питания процессора. Напряжение должно быть 5 вольт. Не стоит забывать и про потерю 12 вольт, а в некоторых моделях варочных плит 24 вольт. Обычно это питание предназначено для элементов коммутации реле. Потеря приводит к нестабильному включению или отказу срабатывания реле.

Найти электрическую схему для самостоятельного ремонта электрической индукционной плиты сложно. Обычно мастера держат всю информацию в секрете. Если вам необходим срочный ремонт плиты, то специалисты нашего сервиса срочный ремонт готовы помочь. Выезд мастера в день обращения

Принцип работы комбинированной индукционной плиты

Работа Hi-Lighte конфорок и управление индукционных конфорок, происходит по разному. Конфорки с ленточной спиралью, управляются силовой платой, на которой расположены коммутирующие реле электролитические конденсаторы для фильтрации, выпрямительные диоды а также стабилитроны и гасящие резисторы. Поломки имеют разное происхождение, отказ включения дополнительного контура нагрева. Мерцание сенсоров и прочие поломки. Ремонт таких поломок требует знаний в области радиоэлектроники. Релейная плата с лева на фото.

Ремонт индукционных варочных панелей ошибка E 3

Что касается силовых блоков индукции, то здесь как видно на фото. С права, плата управляет мощностью конфорок и её контролем. Ошибка E 3 возникает когда плата управления конфорками становится непригодной. Как правило замена платы и установка защитного предохранителя, возвращает работоспособность плиты. Но наш сервис, поможет восстановить испорченную силовую плату. Мастер на месте устранит поломку и причину появления ошибки, что гораздо будет выгоднее и быстрее чем заказывать, ждать и платить немалые средства. Позвоните нам и наш специалист обязательно поможет

Источник

ремонт коды ошибок- E . — Electrolux

Перерыл интернет не нашел ремонт коды ошибок E Electrolux.
Кто знает кинте ссылку

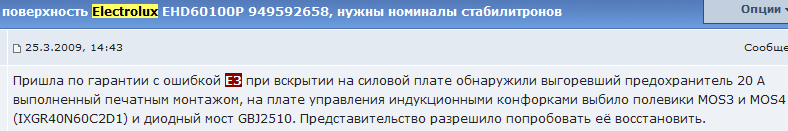

Варочная поверхность Electrolux EHD 60100P выдает E3 при включении и полностью блокирует управление конфорками, перезагрузка не помогает. В сервис пока не обращался, постараюсь посмотреть внутренности сам, гарания кончилась.

2zd22 зайдите на » > там можно довольно быстро получить ответ.

Admin Ответ получил быстро + список сервисов , как положено послали.
Пока суть дела: вылетел предохранитель 20А — заменил управление заработало, только вкл конфорку предохранитель снова вылетел, дальше вкрытие показало пробит диодный мост + 2 управляющих тиристора будем искать.

Вот что нашел на форуме » >
Alexzz
24.7.2008, 17:18
Для индукционок, регулярно приходится менять IXGR40N60C2D1. Оригинал у нас не достать, приходится ставить какой-то там аналог, у которого не изолирована подложка, приходится пихать изолятор а это не есть хорошо. Ну, кто сталкивался, тот поймёт о чём речь. А тут вдруг подвернулась возможность взять не дорого партию именно IXGR40N60C2D1. Но фигня в том, что брать надо не меньше 90шт. Ну ладно, пару десятков мне надолго хватит, а куда остальные девать. Вобщем готов продавать по цене 20$ за пару, или 85$ за десяток. Плюс почтовые. Потом рассчитаю цену вместе с пересылкой.

Кого интересует, напишите сколько будете брать, так как мне сейчас надо решить, заказывать эту партию или нет.
Alexzz
28.8.2008, 19:00
Сегодня получил посылку. Посчитал все расходы, и рассчитал реальную цену одного транзистора. Это 4,48 лата за шт. Это 6,45 евро, или 9,67$
Wanderer
30.8.2008, 3:20
Меня как-то просили найти аналог для сабжа, я порекомендовал людям IRGP50B60PD от International Rectifier. У нас они в розницу около 6.3 уе за штуку в рознице. Для чего спрашивали не помню, но знаю, что замена прокатила.

В итоге ищу IXGR40N60C2D1 — 2 шт., диодный мост LT 6251 найти не проблема

После месяца ожидания заказа в Архангельске получил не те транзисторы.
Написал Алексею в Латвию в итоге через 10 дней получил 2 транзистора и мост, установил все работает.

Здравствуйте. У меня Electrolux EHD6671P, сначала разбил панель, а через пол года после этого, выдает код ошибки E3. Разобрал — сгорела перемычка на печатной плате, заменяющая предохранитель. Снял плату, управляющую индукц.комфорками, собрал плиту, теперь работабют только 2 HILIGHT комфорки. Подозреваю, что сгорели биполярные транзисторы и диодный мост, как у Вас. Вопросы:

1. Какие у Вас стояли оригинальные транзисторы и диодный мост? У меня на транзисторах маркировка IXGR32N60CD1, на диодном мосте LT 5222 GBJ 2510.
2. Как проверить, какие транзисторы сгорели?

Я проверял прозвонкой, не выпаивая из платы у меня показывал пробой моста (между переменкой и постоянкой) и пробой 2х транзисторов на 1 конфорку (зеркальное расположение 1 мост на 2*2 транзистора = 2 конфорки) окончательно по транзисторам понятно после выпайки — пробой p-n перехода.
Вместо сгоревшей перемычки поставил штатный предохранитель на 20А.

У меня стоят родные Транзистор IXGR40N60C2D1
и диодн мост 2510 в корпусе GBJ

Буду выпаивать, смотреть.
Интересно, можно поставить вместо IXGR32N60CD1- IXGR40N60C2D1?

Интересно, можно поставить вместо IXGR32N60CD1- IXGR40N60C2D1

мне в первый раз привезли транзисторы точно не помню маркировку может и 32 они по току слабее и главное по месту монтажа не подходили. Воспользуйтесь поиском (вбить например в яндекс IXGR32N60CD1), скачайте описание как правило PDF, там есть все характеристики в т.ч. размеры — можно сравнить.
Повреждение тразисторов иногда получается определить на плате не выпаивая, тем более вряд ли вылетели все 4 они летят по 1 или парой.

у меня такое же горе случилось после замены транзисторов (руки кривые) сейчас так иживу с трещиной на 2 конфорки сверху до низу — пока не беспокоит)

Наконец-то достал транзисторы, вместо родных поставил IXGR60N60C2D1. Диодный мост тоже не родной, — корпус совершенно другой, но по току и напряжению подходит. Пришлось сверлить радиатор, чтобы мост прикрутить. Короче, все работает. Всем спасибо.

у меня такое же горе случилось после замены транзисторов (руки кривые) сейчас так иживу с трещиной на 2 конфорки сверху до низу — пока не беспокоит)

Кстати, разбитую панель не узнавал сколько стоит поменять? У меня панель очень похожа на твою, а поменять стоит 16-17 т.р.

В эти выходные вылетели 2 транзистора на другой конфорке (родные) — поменял, в следующий раз выкину панель. По стеклу — пробовал узнать, надо заказывать по серийному номеру, стоимость около 15 тыр, — новую взять выгоднее.

Вылетели транзисторы при
вкл панель и сразу нажал «Р» на большой конфорке.
Вывод — нагружать лучше постепенно (это не факт пути пробоя нам не ведомы.. ).

В эти выходные вылетели 2 транзистора на другой конфорке (родные) — поменял, в следующий раз выкину панель. По стеклу — пробовал узнать, надо заказывать по серийному номеру, стоимость около 15 тыр, — новую взять выгоднее.

Я расстроен от твоей новости Возможно и мне предстоит подобное. У меня тоже маленькая первой сдохла (только при уменьшении мощности с P -> 9), а большая пока работает. Интересно, это у всех индукционок такая проблемма или только у Electrolux? Ладно будем надеятся на лучшее.
Ps: надо было 4 транзистора заказывать.

zd22 , не поможете, я тоже из Архангельска, также сгорела панель AEG 67670 KMN. Выбило электричество в подъезде, после включения стало выдавать ошибку. Пришел мастер из сервиса, раскрутил, увидели что сгорела перемычка-предохранитель. Он сделал новую, при попытке включения индукционных конфорок взорвались два транзистора. Теперь он предлагает менять всю плату, но ждать ее придется до полугода. Можно ли решить проблему меньшей кровью? И в чем может быть причина поломки? Мастер говорит, что был скачок наприяжения, но ЖЭУ все отрицает. Хотелось бы верить, что дело не в конструктивных недостатках, все таки бренд серьезный и цена немаленькая, но настораживает что случай видимо рапространенный. zd22, если удобно, напишите свой контакт на е-мэйл trokhov (соб) atknet.ru

Я помочь не смогу. Если у Вас гарантийная панель ремонтируйте или получайте обратно деньги по гарантии. Если гарантия закончилась — замена мин 2 транзисторов: 600руб + % + работа . Сочуствую у Вас был мастер который не разобрался в причине выхода предохранителя ( перемычки) повторное включение с нештатным предохранителем могло привести к повреждению платы, пригласите другого мастера или из другого сервиса.

1. столкнулся с тем, что некоторые бессовестные торгаши в москве продают под маркировкой IXGR40N60C2D1 транзисторы, у которых коллектор на корпусе. Производитель IXYS, но маркировка совсем не похожа на оригинальную и металлическая пластина с обратной стороны выглядит совсем по другому. Вот эти замечательные люди » > — торгуют в том числе на Митинском р-рынке в павильоне 56. Хорошо, что перед установкой догадался прозвонить тестером, а то бы спалил что-нибудь еще впридачу. У правильных транзисторов IXGR40N60C2D1 и IXGR40N60C2 пластина крепления к радиатору должна быть изолирована, в этом фишка корпуса ISOPLUS247. Ссылка на даташит производителя » >
   Там же в Митино в подвале есть точки где можно купить правильные транзисторы примерно по 350 рублей. Да и яндексом они легко ищутся.
2. вынимать транзисторы и диод.сборку лучше обрезав ноги миллиметров за 5-7 до платы и затем выбить останки вбок из под клипс.
3. ноги от старых транзисторов лучше не выпаивать — у меня плата была пропаяна безсвинцовым припоем и в силу его тугоплавкости риск повредить дорожки при отпаивании-чистке-припаивании очень большоей. новые детали припаять сверху на старые обрубки, только припоя не жалейте, чтобы не уменьшалось сечение.
4. устанавливать клипсы надо коротким ударом молотка по самой выпуклой части клипсы через старую кредитку, например. молоток брал достаточно мелкий и забивал каждую клипсу двумя ударами — по правой и левой части — они защелкивались отдельно

zd22 написал :
Я проверял прозвонкой, не выпаивая из платы у меня показывал пробой моста (между переменкой и постоянкой) и пробой 2х транзисторов на 1 конфорку (зеркальное расположение 1 мост на 2*2 транзистора = 2 конфорки) окончательно по транзисторам понятно после выпайки — пробой p-n перехода.
Вместо сгоревшей перемычки поставил штатный предохранитель на 20А.

объясните пожалуйста как проверить работоспособность этих транзисторов и моста.
я очень слабо разбираюсь в электронике.
Есть такая плита. ошибка та которая описана. раскрутил плиту — на месте предохранителя вообще ничего нет.
По внешнему виду транзисторов определить какой из них выбило, не имею возможности. помогите пожалуйста. вот как выглядит место для предохранителя — тут просто пустое место

Вот транзисторы и диодный мост, как я понимаю

как при помощи тестера проверить транзисторы и мост?
