Снятие и замена и установка вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

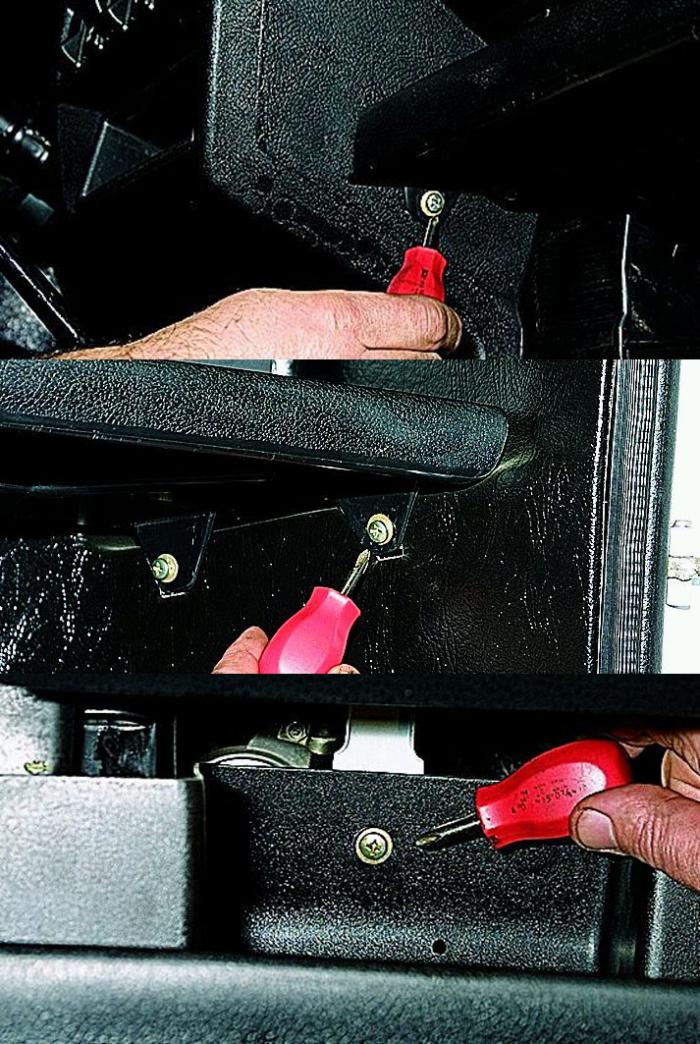

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

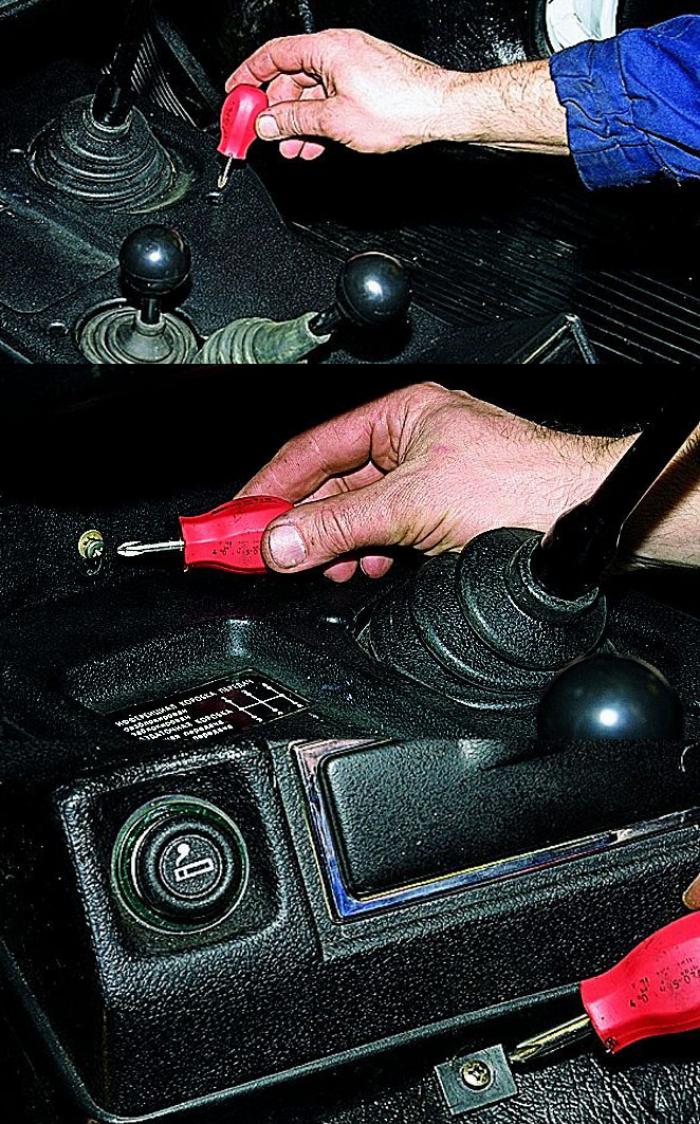

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

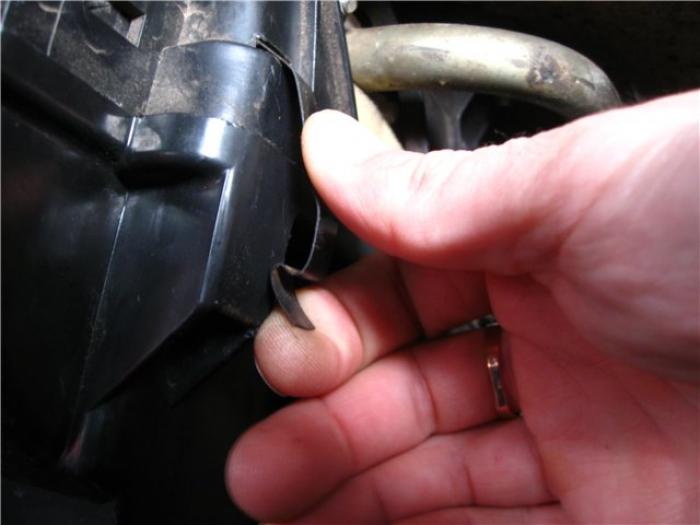

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

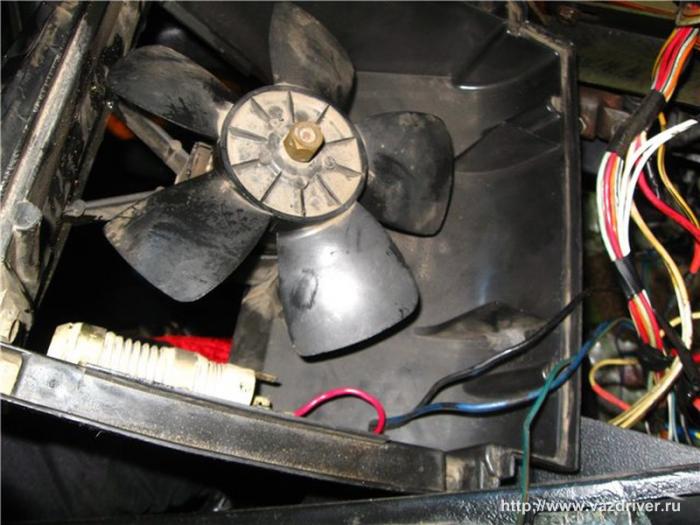

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа – моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

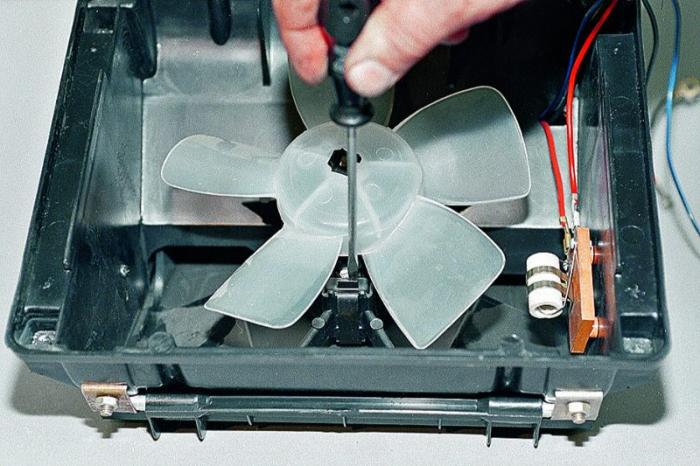

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он “завижжал” то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Источник

Снятие и замена и установка вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214

Дорогие друзья, сегодня мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-21213 и ВАЗ-21214. Процедура достаточно проста, из инструментов нам понадобится только две отвертки, крестовая и плоская с тонким жалом. Причиной для снятия и замены моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже новые моторчики печки, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик. Что бы подобраться к моторчику нам нужно снять нижнюю часть корпуса печки, а что бы к ней подобраться нам нужно снять полку, панель магнитолы и декор на тонеле.

В общем приступим, и начнем со снятия полки вещевой под бардачком, берем в руки отвертку крестовую и откручиваем следующие шурупы:

Убираем полку в сторону. Затем переходим к декоративной накладке на тонеле, ее тоже держат шурупы, располагаются они таким образом, смотрите фото ниже:

Аккуратно снимаем фишки с прикуривателя, откладываем декор тонеля в сторону, он нам не нужен пока что. Теперь приступаем к панели магнитофона. Для начала поддеваем плоской отверткой кнопки по очереди:

Аккуратно снимаем с них клеммы и убираем все кнопки в сторону. Мы рекомендуем подписать клеммы, это ускорит процесс сборки и поможет избежать промахов!

Аккуратно тянем на себя пластиковые насадки рычажков печки, они с усилием выйдут:

Теперь опять берем крестовую отвертку в руки и откручиваем крепления панели магнитолы к торпеде с обеих сторон:

Затем плоской отверткой поддеваем сверху панель, и аккуратно снимаем

Теперь у нас появился доступ к корпусу печки. Но для начала откручиваем реле поворотов что бы снять с него фишку минуса вентилятора печки:

Теперь нас интересуют металлические защелки печки, вот они на фото, их всего 4 штуки, по две с каждой стороны:

Их можно снять как руками так и поддев отверткой. Осторожно, они пружинят и могут улететь в неизвестном направлении, в страну потерянных вещей

После этого нижняя часть корпуса печки падает нам в руки и спокойно изымается, мы получаем доступ к виновнику действа — моторчику печки:

Он тоже держится на двух металлических защелках, их удобнее поддеть отверткой:

После этого отсоединяем проводку моторчика и изымаем его из корпуса печки

Напоминаем, моторчик печки по сути неремонтопригоден и если он «завижжал» то втулкам хана и тут только замена. В идеале сразу на подшипниковый. Не забудьте при сборке и установке одень на моторчик резиновые проставки, иначе вибрация обеспечена. Сборку осуществляем в обратном порядке. Вот вы и научились самостоятельно снимать и устанавливать моторчик печки на Ниве ВАЗ-21213 и ВАЗ-21214. Всем удачи на дорогах и меньше поломок.

Источник

Самостоятельная переделка печки на Ниве 21213 своими руками

Замена вентилятора

Самая главная причина низкой температуры в машине – плохая работа вентилятора печки, нагнетающего теплый воздух через нее в салон. К тому же он, находясь непосредственно в салоне автомобиля, на повышенной скорости достаточно громко работает, неприятно свистит, особенно зимой. Поэтому его меняют на вентилятор от автомобиля ВАЗ-2108 («восьмерки»), который вместе с кожухом часто называют «улиткой». Их размеры отличаются незначительно, поэтому новый установить достаточно просто, с небольшими доработками конструкции. Ставят вентилятор в моторном отсеке, внутри воздухозаборника. Это значительно снижает шум от него. Заслонку радиатора печки нужно удалить.

Можно оставить штатный, двухскоростной переключатель режимов обдув

а или заменить его на трехпозиционный (а при желании и на четырехпозиционный), устанавливавшийся на 2108, добавив в цепь вентилятора дополнительный резистор с «восьмерки».

Ставят его внутри воздуховода, так как он нуждается в обдуве.

Сечение подходящих к нему проводов нужно увеличить, так как новый моторчик потребляет большую мощность.

Крайние отверстия для прохода воздуха в крышке капота нужно заклеить, чтобы вполовину уменьшить приток холодного воздуха через них к печке.

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

• пассатижи;
• шлицевая отвёртка;
• крестовидная отвёртка;
• набор маркеров для идентификации проводов;
• гаечный накидной ключ на «7»;
• гаечный накидной ключ на «10»;
• торцевой ключ на «7»;
• торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

1. Отвернуть левый саморез крепления вещевой полки.
   Саморез откручивается крестовой отвёрткой
2. Отвернуть два самореза правого крепления полки.
   Правая сторона полки крепится к обивке салона
3. Открутить центральный крепёж полки от щитка передка.
   Центральная часть полки откручивается от щитка передка
4. Осторожно опустить правую сторону полки.
   Правый край полки свободно опускается вниз
5. Вывести левую сторону полки из панели центральной консоли.
   С левой стороны полки имеется специальный шип
6. Отвернуть саморез крепления облицовки тоннеля пола к панели крепления радиоприёмника.
   Нижняя часть панели тоже зафиксирована саморезом
7. Открутить саморезы левого и правого крепления центральной панели.
   Процесс показан с правой стороны, с левой стороны выполняется аналогично
8. Снять панель радиоприёмника.
   Панель отводится в сторону
9. Отсоединить колодки проводов от панели радиоприёмника.
   Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника
10. Полностью демонтировать панель.
    После отключение проводов панель свободно снимается
11. В моторном отсеке ослабить хомуты крепления шлангов к патрубкам радиатора.
    Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним
12. Отвернуть винты крепления уплотнителя от щитка передка.
    Винты откручиваются торцевым ключом с головкой на «7»
13. Снять уплотнитель.
    Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека
14. В салоне ослабить гайку крепления тяги привода крана.
    Гайка крепления откручивается ключом на «7»
15. Снять тягу привода крана отопителя.
    Тяга снимается с рычага крана
16. C правой стороны кожуха вентилятора вывести из-под скобы тягу крана отопителя.
    Тяга отсоединяется от кожуха вентилятора
17. Отсоединить пружинные скобы крепления кожуха.
    Скобы поддеваются шлицевой отверткой
18. Снять кожух и вентилятор.
    Кожух с вентилятором отводится в сторону
19. Вынуть радиатор.
    После снятия вентилятора радиатор аккуратно вынимается из своего отсека
20. Отвернуть крепление кран от радиатора.
    Кран и патрубки отворачиваются ключом на «10»
21. Снять кран отопителя.
    Снятый кран проверяется на герметичность
22. Извлечь нижнюю гайку крепления крана к радиатору.
    Нижняя гайка часто выпадает и теряется
23. Отсоединить исходящий патрубок.

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа. Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины.

• Автор: Андрей Лысенко
• Распечатать

(11 голосов, среднее: 4.4 из 5)

Поделитесь с друзьями!

Ремонт и замена печки автомобиля «Нива Шевроле» своими руками

Диагностика неисправностей, ремонт и замена элементов печки ВАЗ 2113-15 своими руками

Диагностика неисправностей, ремонт и замена радиатора печки Chevrolet Lanos своими руками

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Другие детали

Меняют также штатный радиатор печки и термостат. Предпочтение отдается трехрядным медным радиаторам. Они более эффективны в работе и реже протекают. Термостат меняют на аналог или дорабатывают его термовставку.

Самостоятельная переделка печки на Ниве 21213 своими руками достаточно трудоемка, занимает немало времени. Для модификации системы отопления этого автомобиля в продаже можно найти готовые наборы, облегчающие эту работу. Порядок действий представлен в видеосюжете «Переделка печки на Ниве 21213 своими руками: видеоинструкция».

Доставка Почтой России (наложенным платежом, без предоплаты)

Преимущества: самая распространенная сеть в России, доставляет в любой уголок страны, включая удаленные. Недостатки:

• высокая стоимость доставки тяжелых или габаритных посылок, а так же масса одной посылки не должна превышать 20 кг;
• долгий срок доставки и очереди в крупных городах для получения.

Для отправки вашего заказа Почтой России:

1. Сделайте заказ в нашем интернет-магазине по телефону или на сайте (регистрироваться необязательно);
2. После того как мы его получим наш менеджер свяжется с Вами по телефону для уточнения стоимости, времени доставки и Ваших пожеланий. Далее мы упакуем заказ тщательным образом, после чего отошлем его Вам;
3. Вы получите трек-номер отправления в смс от нас и от Почты России, в сообщении будет указана полная стоимость покупки с учетом доставки до Вашего населенного пункта (то есть стоимость вашего заказа плюс стоимость доставки наложенным платежом). Контролировать состояние идущего к Вам заказа можно с помощью нашего сервиса отслеживания, а также самостоятельно, на сайте Почты России используя трек-номер;
4. В отделение Почты, вам останется оплатить ее стоимость, включая доставку.

Срок доставки может различаться в зависимости от того, насколько далеко находится Ваш населенный пункт от г.Тольятти и обычно составляет от 5 до 14 дней.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния до населенного пункта получателя.

Необходимо для отправки:

• указать Ф.И.О. получателя;
• Ваш почтовый адрес;
• Ваш номер телефона (контактный);
• Индекс почтового отделения.

Комиссия Почты России за услугу наложенный платеж:

• стоимость покупки до 1.000 руб. – 70 рублей + 5% от суммы;
• стоимость покупки от 1.000 до 5.000 руб. – 80 рублей + 4% от суммы;
• стоимость покупки от 5.000 до 20.000 руб. – 180 рублей + 2% от суммы;
• стоимость покупки от 20.000 до 500.000 руб. – 280 рублей + 1.5% от суммы.

Почта России — Доставка грузов до 20 кг по России. https://www.pochta.ru

Принцип работы и основные причины неисправности печки в авто

Прежде, чем перейти к рассмотрению причин неисправностей печки в авто, стоит ознакомиться с принципом работы автомобильных систем отопления. Для обеспечения комфортной температуры в салоне машины необходимо, чтобы все элементы и узлы, отвечающие за подачу теплого воздуха, были в исправном состоянии. Печка салона в авто имеет простую конструкцию.

Основные элементы, обеспечивающие подачу теплого воздуха в салон авто:

• Блок управления печкой.
• Радиатор печки (теплообменник).
• Подводной и отводной патрубки.
• Краник управления подачей теплоносителя (антифриза).
• Воздушные заслонки с приводами.
• Вентилятор печки.
• Воздуховоды.

Рассмотрим, как работает печка:

• Работающий двигатель выделяет тепловую энергию, которая подогревает антифриз, обеспечивающий охлаждение мотора.
• Горячий теплоноситель попадает в теплообменник печки, обеспечивая подогрев воздуха, попадающего с улицы.
• Теплый воздушный поток направляется в салон машины.

Чтобы система могла обеспечить подачу нагретого воздуха, необходимо прогреть двигатель до рабочей температуры.

После того, как мы разобрались с принципом действия печки, рассмотрим 7 основных причин неисправности отопительной системы авто:

1. Завоздушена система охлаждения

В случае неправильно выполненной замены антифриза или недостаточной герметичности прокладки ГБЦ, в системе может сформироваться пробка из воздуха.

Поломка термостата

Система охлаждения автомобиля регулируется термостатом. Бывает, что этот элемент подклинивает в одном положении. В результате возможна ситуация, при которой во время длительной поездки на пятой или четвертой передаче печка плохо греет, а на низких передачах салон нагревается хорошо. Это говорит о том, что термостат работает только в открытом состоянии. Кстати, если заклинивание термостата происходит в закрытом положении, то печка будет работать хорошо, а вот мотор будет перегреваться.

Забит радиатор печки

Бывает, что радиатор печки авто не может пропустить нужный объем горячего антифриза. Причины такой неисправности могут быть вызваны загрязнениями как внешними, так и внутренними загрязнениями. Снаружи соты теплообменника могут забиваться пылью, листвой и т.д. Если нарушается регламент замены жидкости в системе охлаждения авто или используется охлаждающая жидкость плохого качества, то каналы печки и патрубки могут забиваться отложениями.

Забит салонный фильтр

Неисправность в работе отопителя авто может быть вызвана чрезмерным загрязнением салонного фильтрующего элемента (его нужно менять не реже, чем раз в год).

Вентилятор, который обеспечивает подачу воздушных масс в авто, может не работать из-за изношенных подшипников или щеток. Эта проблема приводит к неправильной работе вентиляционной системы. Причиной поломки вентилятора может быть неисправность датчика, электропроводки, предохранителя и т.д.

Технические тонкости процедуры

Эффективность работы новой отопительной системы на Ниве определит не стоимость купленных деталей, а их качество. Для работы понадобятся следующие элементы: автомобильный резистор, отопитель восьмерки и «улитка». Ошибочно полагать, что подойдут только «родные» запчасти для ремонта отопительного устройства. Главное требование — техническая совместимость.

Если возникают сомнения, ясность внесет чертеж системы отопления. Дальнейший порядок действий выглядит следующим образом:

Вырезать новое посадочное отверстие. Делается это аккуратно, ведь от качества подготовительного процесса зависит надежность эксплуатации системы обогрева. Рекомендуется поместить двигатель в воздуховод как можно ниже, иначе устройство будет упираться в капот. Допускать подобного не стоит, иначе вентилятор печки долго не продержится.

Проверяется отопительная система нового образца пробным включением. Рекомендуется плавно переключать режимы. На каждом из них устройство должно находится не менее 5-7 минут. Задача водителя — убедиться в том, что работа системы не сопровождается посторонними шумами и вибрацией.

Причины неисправности печки в авто: как диагностировать и устранить

Вопросы, рассмотренные в материале:

• Каковы основные причины неисправности печки в авто
• Как диагностировать и устранить поломку печки в авто
• Можно ли выполнить ремонт системы отопления авто самостоятельно или лучше обратиться на СТО

Печка, вентиляционная система и отопление авто обеспечивают быстрый прогрев салона и комфортную температуру для водителя и пассажиров. В теплое время года отопитель используется редко, поэтому основные проблемы в его работе выявляются только после похолодания. Причины неисправности печки в авто могут быть разными. Встречаются механические поломки, проблемы с электроникой или электрооборудованием, в результате которых прекращается подача теплого воздуха в салон автомобиля. В этой статье мы рассмотрим наиболее часто встречающиеся поломки и методы их устранения.

Профилактика гибочного пресса с 02 марта по 15 марта 2016г.

В период с 02 марта по 15 марта у нас будут производиться работы по профилактике и перенастройке гибочного пресса. В связи с этим заказы, оформленные (и оплаченные) в период с 02.03.2016г по 15.03.2016г, будут отправлены в срок до 19 марта 2020 года. Далее оформление и отправка заказов будет производиться в обычном графике. Заказы, оформленные (и оплаченные) до 02 марта 2020г будут отправлены по обычному расписанию (без задержек). С наилучшими пожеланиями команда сайта nivapechka.com
21.12.2015

Доставка транспортной компанией (наложенным платежом, без предоплаты)

Преимущества:

• стоимость доставки тяжелых и крупногабаритных заказов значительно дешевле чем у Почты России;
• практически нет ограничений по весу и габаритам груза;
• есть услуга деревянная обрешетка — это дополнительная гарантия целостности заказа.

Недостатки: к сожалению филиалы есть только в городах.

Ориентировочная стоимость доставки заказа до 30 кг – 450 руб.

Список транспортных компаний с которыми мы сотрудничаем:

• ТК «ПЭК» (есть услуга наложенный платеж);
• ТК «Деловые Линии»;
• ТК «Энергия»;
• ТК «КАШАЛОТ» (КИТ) (есть услуга наложенный платеж);
• ТК «СДЭК» (есть услуга наложенный платеж);
• ТК «DPD»;
• ТК «ЖелДорЭкспедиция»;
• ТК «ВОЗОВОЗ»;
• ТК «Байкал-Сервис».

Для отправки вашего заказа транспортной компанией:

1. Сделайте заказ в нашем интернет-магазине по телефону или на сайте (регистрироваться необязательно);
2. После того как мы его получим наш менеджер свяжется с Вами по телефону для уточнения стоимости, времени доставки и Ваших пожеланий. Далее мы упакуем заказ тщательным образом, после чего отошлем его Вам;
3. Вы получите трек-номер отправления от нас в смс или по электронной почте (если имеется), контролировать состояние идущего к Вам заказа можно с помощью нашего сервиса отслеживания, а также самостоятельно, на сайте транспортной компании используя трек-номер. После того, как заказ достигнет Вашего населенного пункта и с Вами свяжется менеджер транспортной компании, Вам нужно получить заказ в их офисе или заказать доставку на дом;
4. При получении в транспортной компании оплачиваете стоимость доставки и заказа.

Стоимость доставки рассчитывается, исходя из объема, массы выбранного товара и расстояния от города Тольятти.

Для отправки заказа необходимо:

• указать Ф.И.О. получателя;
• Ваш населенный пункт и область;
• серию, номер паспорта или водительского удостоверения;
• Ваш номер телефона (контактный).

ТК «Деловые Линии» — Срочная доставка грузов от 1 кг по России. Точную стоимость можно узнать на официальном сайте службы доставки — https://www.dellin.ruТК «ПЭК» — Гарантированная сохранность груза на все время грузоперевозки, чёткое информационное сопровождение, доставка грузов практически по всей территории России, Беларуси и Казахстана в оптимальные сроки и точно рассчитанная стоимость услуг. Точную стоимость можно узнать на официальном сайте службы доставки https://pecom.ru/ru/calc

Печка на ниву 21214 нового образца

Купил себе летом игрушку — Ниву 21213. Начались всякие мелкие доработки.

Помня по тем временам, когда была у меня 2106, о проблемах с отопителем, решил сразу переделать это устройство. В слесарные подробности не вдаемся – об этом много написано в интернете.

1. Улитка от 2108 в сапоге воздухопритока – это не проблема. Решено и исполнено за два дня. Цена улитки — 900 р. Переключатель на 4 скорости, цена 150 р., резистор от 2123, цена 120 р. Заслонку воздухозаборника вообще выкинул, она там не нужна. Поток воздуха бешеный. Родной радиатор медный трехрядный. Температура в салоне, как в Африке. Проверено уже зимой.

Теперь немного о кране. Зная «достоинства» жигулевских, сразу поехал в разборку и нашел кран отопителя от какой-то Тойоты:

У меня на Тойоте стоял такой же, поэтому я и взял уже проверенный. Кран поставил под капотом. Трубку от радиатора вывел напрямую под капот, родной кран выкинул. Переделал трубку, выходящую из ГБЦ, сделал прямой выход. Патрубком соединил с краном, а с крана на вход радиатора:

Правда, плохо его видно — но он там есть.

Патрубок подходящий нашел в магазине, не знаю от какой машины, продавцы тоже не знают. С выхода радиатора патрубок идет на термостат, сделал из двух кусков тоже неизвестных, но вроде от Оки, на одном конце как раз расширение на 18, под термостат. Для управления краном использовал сервопривод заслонок отопителя от японского авто, не знаю какого:

Подключил тросик от краника Нивы, предварительно укоротив до нужного размера. Управление приводом нашел в фаре от Волги, электрокорректор фар. Разобрал блок-фару, а там привод корректора фирмы Бош:

Разобрал привод — там электромоторчик и плата регулировки, сделанная на микросхеме TLE 4209A:

Посмотрел по даташиту ток этой микросхемы — достаточно для более мощного привода, подключил сервопривод от Тойоты (см. группу из четырех фото выше).

Теперь регулировка положения крана отопителя осуществляется из салона переменным резистором. На какой угол повернешь регулятор, на столько же откроется или закроется кран. Останавливается в любом положении от «закрыто» до «открыто». Шкала градусов не используется:

Подключал по схеме электрокорректора фар:

2. Термостат от Шнивы – тоже очень просто:

Заглушил отверстие на помпе, металлическую трубку от радиатора выкинул:

Подключил патрубок от подогрева карбюратора. Нижний патрубок от радиатора соединил из двух кусков с помощью отрезанного алюминиевого патрубка от корпуса термостата 2110. На фото ещё напрямую. Но немного тянуло термостат в сторону, решил переделать. Все делалось по месту. Проблем никаких. На будущее планирую выточить патрубок с резьбой для термодатчика, хочу поставить электровентиляторы охлаждения радиатора. Скорее всего тоже из разборки от японской авто. Цена ориентировочно рублей 400-500. Но это уже на лето. А пока о температуре. Прогревается быстро, по времени не скажу, раньше на Ниве зимой не ездил, сравнить не с чем. Но когда нагреется — стрелка термометра не шелохнется в зоне рабочей температуры при любом режиме езды и при любой температуре. Правда в этом году ниже – 25 не было.

Наша легендарная «Нива» отмечает юбилей!

Прошло 40 лет с тех пор как с Волжского автомобильного завода вышла первая серийная «Нива». Автомобиль завоевал уважение поклонников со всех континентов и стал родоначальником класса SUV (Sport Utility Vehicle). По прошествии 40 лет с момента выхода первого серийного автомобиля «Нива» изменилась несильно. В девяностых годах руководство умудрились передать имя «НИВА» совместному предприятию с General Motors. Новое имя «Lada 4×4» не популярно, и народ называет автомобиль, как и прежде «НИВА»!. Автомобиль превратился в легенду, и лишить его имени невозможно. Приводя цитату из Top Gear, где телеведущий и журналист Джеймс Мэй оценивает нашу машину: «„Нива“, запущенная в производство в 1977 году, была первой „Ладой“, не копирующей итальянские седаны. В то время как всё, что находилось под капотом, принадлежало Fiat, система управления и корпус были трудами великолепной работы „Лады“. Она получила свою репутацию за живучесть, достигла кое-каких успехов во внедорожных гонках и заработала престиж у землевладельцев и у других людей без чувства иронии. И даже сейчас, несмотря на первоначальный скептицизм, она способна унизить более крупных и современных конкурентов на бездорожье». Нынешний интерес программы Top Gear к 40-летней модели «Нива» неслучаен. В Великобритании перестал продаваться архаичный Land Rover Defender. И жителям сельских районов русская простая и надежная «Нива» видится достойной альтернативой их Defender-у. Потребность в простой и неприхотливой конструкции, ремонт которой доступен и в гараже, и в поле, до сих пор велика. Эпоха «Нивы» продолжается — поздравляем с ЮБИЛЕЕМ!
28.12.2016

Источник
