Ремонт верхней петли гольф 4

Фотоотчет Поднятие провисшей двери на Фольксваген Гольф 4, Бора, Джетта (Через снятие с петель! фотоотчёт)

Симптомы:
— при открывании дверь «падает» немного+задевает замок за ответную часть на кузове.
— на ходу, при разгоне, торможении и кренах кузова в поворотах щелчки в месте, где находится замок.
В общем, напрягающая неприятность.

Лечение:
отступление. На днях я вычитал в ельзе, как снять/поставить дверь целиком.Оказалось все очень просто!

1. Для того, чтобы снять дверь надо отключить провода, идущие в неё.
Для этого надо снять пластик около левой ноги водителя. Через него еще проходит ручка, открывающая замок капота.
Сначала снимаем ручку. Она держится пластиковой «защелкой» внутри. Чтобы снять надо потянуть ручку(открыть капот) и в этом положении подцепить «защелку» отверткой:

защелка должна выскочить и упасть внутрь, а ручка освободиться.
Этот кусок пластика держится на пластиковом крабе внизу и металлической скобе под ручкой замка капота.
После того, как ручка оказалась в наших ручках надо просто сдернуть пластик: верхнюю часть вбок (снять с уплотнителя двери), а делее всё вверх.
Для того, чтобы ничего не мешало, надо предварительно снять еще некоторые детали (по уму. но мне было лень):

Итак, пластик снят:

теперь отключаем и вытаскиваем наружу провод!
(Здесь на стрелку внимания не обращаем!)

2. Теперь необходимо «освободить» верхнюю петлю.
Она держится болтиком, вкрученным снизу (надо головку или ключик на 5, хотя я в размере точно не уверен)
Откручиваем его:

3.Далее откручиваем нижний болт нижней петли:

вот такой КОРОТКОЙ битой:

4. После того, как оба болтика оказались в наших руках дверь можно снять! Просто подняв её вверх! Она, конечно не сразу поддастся, но снимется после приложения некоторых усилий(При этом удобнее, когда стекло опущено).
После того, как дверь окажется у вас в руках (она довольно тяжелая) надо её куда то будет быренько пристроить. можно подумать об этом заранее.

Теперь можно крутить петлю

Для этого надо взять уже знакомую биту (крутиться она рожковым ключом на 10) и вставить её в наружный болт:

Ослабляем болт и делаем тоже самое с внутренним таким же болтом битой подлиннее:

После того, как ослаблены оба болта можно двигать петлю!
Она двигается относительно кузова по болтам, как по направляющим! наружный болт дает две степени свободы, так же, как и первый!
Короче говоря, петля перемещается осень бодро и на большие расстояния. В связи с этим можно дверь поднять очень высоко!

Но мне потребовалось просто подвинуть назад, а потом немного вперед (после примерки).

После чего я примерил дверь ещё разок, подтянув болты немного. Это делать лучше с помощником. Так как дверь очень тяжелая трудно попасть в петли!
Убедившись, что дверь стоит на месте я её снял, затянул, как следует, болты.
смазал петлю ВДшкой и место её соединения с дверью графитовой смазкой.
Когда повесил дверь столкнулся с тем, что не попасть в резьбу двери болтом нижней петли. Это я решил, наживив болтик на верхнюю петлю и немного приподняв дверь.

После того как затянул болтики провел провод обратно в кузов и проверил, что все работает.

Убедился ещё разок, что дверь не провисает и поставил обратно пластика кусок.
Вроде как всё.

В результате, проблемы, озвученные в симптомах, пропали

Источник

Volkswagen Golf Variant 2.0TDI BKD › Logbook › Замена нижней петли водительской двери

Однажды заметил, что водительская дверь немного провисла. Покачав ее, обнаружил люфт в нижней петле. Причем люфтит только при прикрытой двери.

На разборках смысл брать б/у петлю есть только если ее снимут при вас, т.к. проверить снятую не реально.
Куплена новая петля 1K0831411Q и покрашена.

Видел несколько отчетов по замене, но везде дверь снимали полностью. Так как я делал все один, без помощи дверь решил не снимать. Ослабил болты на двери и отвернул болт из салона, предварительно сняв обшивку. Для отворачивания второго болта от кузова нужно снять подкрылок.

Далее, поддерживая одной рукой дверь, второй отвернул болты от двери, вынул петлю, вставил новую и наживил. Затем выставив зазор, окончательно затягиваем болты.

В завершение обильно смазал петлю.
Люфт пропал, дверь закрывается гораздо мягче и приятнее))

Фото старой петли. На снятой люфт ощутить невозможно.

Износилась нижняя втулка штифта.

UPD: На снятой тоже хорошо ощущается люфт, если петлю «закрыть».

Источник

Верхняя петля передней двери (Гольф 4)

Похожие видео

Водительская дверь, ремонт, замена верхней петли

GOLF 4 Bora Замена петли на водительской двери . Провисла водительская дверь .

Ремонт провиса дверей на Golf 4

Починить за 60 секунд: ПРОВИСЛА ДВЕРЬ на VAGе

ремонт провисшей двери Golf 4

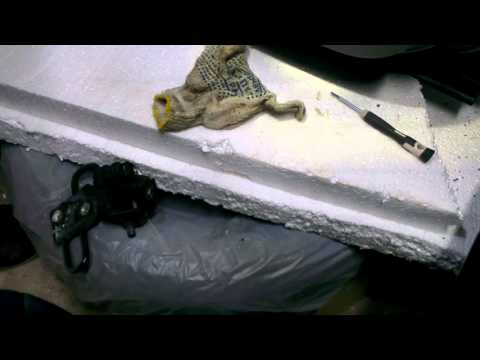

Golf 4 Колхоз петли водительской двери

Дополнительные материалы

Провисла дверь Golf 4, Jetta 4, Bora, Passat B5. Есть Решение.

Регулировка дверей в vw Passat b5+

Регулировка провисшей двери Volkswagen

Как снять двери на Volkswagen Golf 4, Bora,Skoda Octavia TUR?

И опять про «ПРАВИЛЬНУЮ» регулировку дверей на VAG-группе ))

Реанимация уплотнителя дверей на Бора , Гольф 4 , Джетта

Регулируем провисшую дверь на Фольксваген Пассат Б5.

Как разобрать переднюю пассажирскую дверь | VW Golf 4 (Гольф 4)

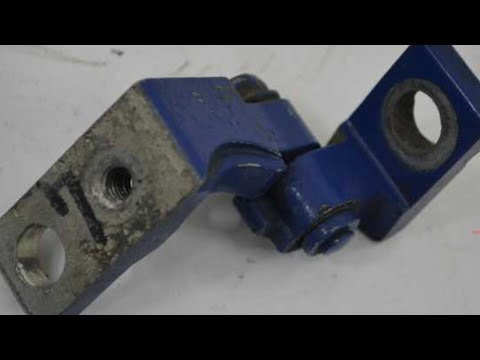

Офигеть восстановление петля

адаптация СТП передних дверей VW Golf4

Как выровнять зазоры кузова в Volkswagen Golf 4 2000г

Источник

Тема: (отчет+фото)Замена петель водительской двери

Опции темы

Поиск по теме

Всем Перцам — Перец Клуба! Регистрация 27.06.2007 Адрес Россия, Тверь(Юность) — Вышний Волочек — Максатиха Возраст 40 Сообщений 9,738 Записей в дневнике 12

Спасибо:

Получено: 513 Отправлено: 169

(отчет+фото)Замена петель водительской двери

Ну вот не даром прошли 1-майские выходные.

Уже много раз на форуме поднималась тема о дверных петлях, а именно о провисании ВОДИТЕЛЬСКОЙ двери в почти закрытом состоянии, т.к. провис у полностью открытой не проявлялся.

Для этого были куплены на разборе, за 500р, обе петли — ВЕРХНЯЯ и НИЖНЯЯ, но. от пассажирской (важно, далее поясню)по этой же стороне. Машинка была свежая, но пострадала сильно поэтому переднюю часть просто отрезали и выкинули тобиш петель с вод. двери не было.

Также народ спрашивал как их поменять, на что почти всегда был
ответ – Придется снимать ТОРПЕДУ. Я сделал это без снятия оной, и поэтому времени заняло не так уж и много.

Что нам потребуется:
1. Правильно растущие РУКИ
2. Отвертки крестовая и шлицевая (обе средние)
3. Набор торксов 6-и и 12-и гранные (позже допишу номера)
4. Набор инструмента (ключ-трещётка + головки 8 и 10 + удлиннители + удлинитель-крестовина )
5. Свободное время (1-2 часа)

Итак сама работа:

1. Для удобства нам потребуется полностью снять вод. дверь.

Для этого снимаем обшивку двери, затем снимаем пластиковый кожух находящийся с водительской стороны и составляет нижнюю часть торпеды

позиция 15. Саму процедуру снятия описывать не буду (4 винта под торкс + 2 разъема) и пластиковую защиту что около ручки открывания капота.
Вытаскиваем 2 разъема идущие на дверь

Снимаем гофру двери и вытаскиваем провода.
Далее откручиваем дверь от петель (3 винта под торкс) и кладем ее так чтоб не ободрать ЛПК.

2. Снятие/замена верхней петли.
Откручиваем наружный болт.

Для того чтоб открутить внутренний болт потребуется – открутить планку (2 гайки под ключ на 10),

на которой крепятся релюхи и соединительную колодку, потом отводим все в сторону (длина проводов позволяет). На стойке под верхней петлей есть заглушка, снимаем ее, так через образовавшееся отверстие далее будет удобней направлять ключ. За креплением «Траверсы панели приборов»

в кузове наблюдаем отверстие, так именно через него можно добраться до внутреннего болта. Вот кроется небольшая загвоздка, т.к. болт расположен не напротив отверстия (или мне показалось) пришлось использовать удлинитель-крестовину (общая конструкция – ключ трещотка + удлинитель + удлинитель-крестовина + головка на 8 + бита — торкс 12-и гранный).

Все замечательно открутилось. Но болт вытаскивать не стал, т.к. боялся, что он упадет внутрь кузова и оттуда, его извлечь не получится, и сразу прикрутил новую «петлю». Сборка в обратной последовательности.
3. Снятие/замена нижней петли.
Для этого потребуется отщелкнуть блок колодок

(отсебятина, возможно правильно), защелка находится в верху посередине, затем все сдвигается вверх и отводится в сторону.

Также обнаруживаем отверстие, через которое и откручиваем болт. С наружной стороны также закручен болт (головка под ключ на 13, возможно кто то его менял!!),

немного неудобно т.к. мешает крыло. Соответственно собираем в обратном порядке. ПРО петли, оказывается что НИЖНИЕ петли разные ((((, т.к. от передней двери болты затягиваются с разных сторон, а задней двери только внутренней.

4. Далее смотрим зазоры и т.д. в общем если требуется производим регулировку двери. Собираем все наместо, обмываем ))))

Источник

Замена дверной петли Фольксваген Гольф 5

Информация применима для ремонта автомобилей:
Volkswagen Golf 5 / Фольксваген Гольф 5 (1K1, 1K5) 2004 — 2009
Volkswagen Jetta 5 / Фольксваген Джетта 5 (1K2) 2005 — 2010
Volkswagen Tiguan / Фольксваген Тигуан (5N1, 5N2) 2008 — 2015
Volkswagen Golf 6 / Фольксваген Гольф 6 (5K1, AJ5) 2009 — 2013
Volkswagen Jetta 6 / Фольксваген Джетта 6 (1G3, AV2) 2010 — 2014
Volkswagen Golf Plus / Фольксваген Гольф Плюс (5M1) 2005 — 2009
Volkswagen Golf Plus / Фольксваген Гольф Плюс (521) 2009 — 2014
Volkswagen Touran / Фольксваген Туран (1T1, 1T2, 1T3) 2003 — 2015

порядок работ подходит и для других автомобилей собранным на платформе A5 / PQ35

Обнаружил, что болтается водительская дверь. Проблема в нижней петле. Петлю купил, отдал маляру в покраску.

Вот так болталась. Причем люфт только при прикрытой двери. При полностью открытой люфта не было.

На разборках смысл брать б/у петлю есть только если ее снимут при вас, т.к. проверить снятую не реально.
Куплена новая петля 1K0831411Q и покрашена.

Видел несколько отчетов по замене, но везде дверь снимали полностью. Так как я делал все один, без помощи дверь решил не снимать. Ослабил болты на двери и отвернул болт из салона, предварительно сняв обшивку. Для отворачивания второго болта от кузова нужно снять подкрылок.

Далее, поддерживая одной рукой дверь, второй отвернул болты от двери, вынул петлю, вставил новую и наживил. Затем выставив зазор, окончательно затягиваем болты.

В завершение обильно смазал петлю.
Люфт пропал, дверь закрывается гораздо мягче и приятнее))

Фото старой петли. На снятой люфт ощутить невозможно. Износилась нижняя втулка штифта.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
