ВЭМ-150
Блок питания (сетевой адаптер, источник питания) HS05-09005003EU (9V, 500mA) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)

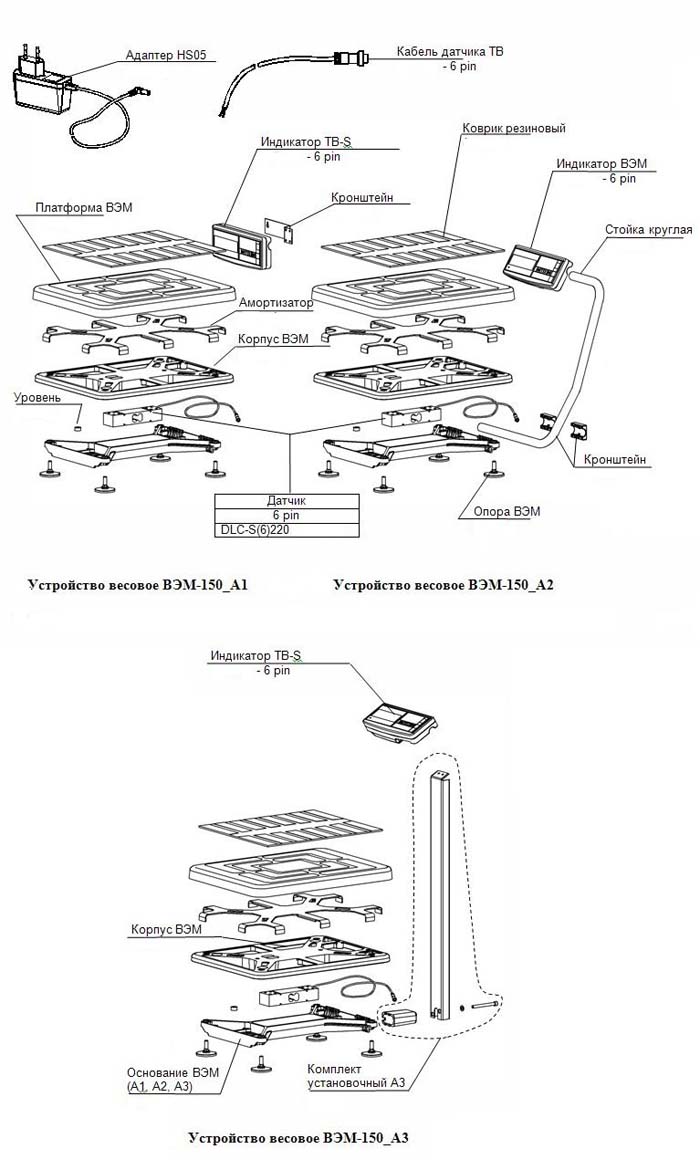

Запчасть на сборочном чертеже : не указана
Блок питания (сетевой адаптер, источник питания) HS05-09005003EU (9V, 500mA) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Аккумуляторная батарея 534 грамм для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Амортизатор для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : амортизатор
Блок индикации TB-DD-A-LCD (8pin) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Блок индикации TB-DD-A-LCD Мк5.043.130-01 для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Блок индикации TВ-А (DB9-F) (для терминала с 4 кнопками, 6 pin) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже: не указана
Блок индикации ТВ-DD-A-LCD-5 Тв5.043.111 (вер. J) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Индикатор для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : индикатор ТВ-S 6 pin
Индикатор ADT6191 с подсветкой для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Кабель блока питания (PU-AC) (с выключателем, L=50 мм) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Кабель датчика ТВ-0-6х1,6-6 Тв6.649.089ПФ для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : кабель датчика 6 pin
Кабель платформа 12грамм для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Кабель удлинительный TB-O-6×5 Тв6.649.084 (6 pin) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Коврик резиновый для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : коврик резиновый
Кронштейн Тв8.090.982 (белый) 22 грамма для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : кронштейн
Микротумблер KDC11 101 2 грамма для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Опора Тв6.126.515 для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже: опора ВЭМ
Панель управления (клавиатура для весов ВЭМ-150 М) для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : не указана
Платформа для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : платформа ВЭМ
Тензотермический датчик DLC-S(6) (220кг) Тв5.132.140 для электронных медицинских весов Масса-К ВЭМ-150 (Massa-K BEM-150)
Запчасть на сборочном чертеже : датчик 6 pin DLC-S(6)220
Запчасти (ЗИП и комплектующие) для весов Массак-К ВЭМ-150-А1, ВЭМ-150-А2, ВЭМ-150-А3
Компания Zipstore.ru поставляет оптом и в розницу оригинальные запчасти к медицинским весам Масса-К ВЭМ-150. Серия ВЭМ-150 представлена электронными напольными медицинскими весами с влагозащищенной конструкцией и возможностью автономной работы от встроенного аккумулятора. Весовое оборудование Масса-К ВЭМ-150 предназначено для взвешивания людей массой не более 200 кг. В каталоге сайта Вы можете найти такие популярные комплектующие, как аккумулятор, панель, корпус и др.
Медицинские электронные весы Масса-К ВЭМ-150 имеют три варианта сборки: без стойки, с вращающейся стойкой и с вертикальной стойкой. Весовое оборудование серии ВЭМ-150 используется в медицинских и образовательных учреждениях, спортивных и оздоровительных центрах. Наша компания предлагает широкий выбор запчастей для расширения функциональных возможностей, ремонта и замены комплектующих медицинских весов Масса-К ВЭМ-150.
Каталог запчастей для весов Масса-К ВЭМ-150
В каталоге сайта представлен большой выбор оригинальных запчастей для медицинских весов Масса-К серии ВЭМ-150. Комплектующие в каталоге могут иметь фотографию, краткое описание, каталожный номер, технические характеристики и список моделей весов, с которыми они совместимы.
Купить запчасти для весов Масса-К ВЭМ-150 оптом и в розницу
Оформить заказ можно одним из следующих способов:
- отправить заявку по электронной почте info@zipstore.ru
- связаться с нашим менеджером при помощи формы обратной связи
- с помощью активной кнопки «Купить» в каталоге товаров или в конкретном товаре
- с помощью формы «Купить в 1 клик» в конкретном товаре
Мы осуществляем поставки во все города России, а также в Республику Беларусь, Казахстан и другие страны СНГ. Продажа запчастей осуществляется за наличный и безналичный расчет. На сайте указаны розничные цены в рублях и долларах, с учетом НДС. Узнать оптовые цены на запчасти можно, отправив нам запрос по электронной почте. Подробнее о способах доставки и оплаты Вы можете узнать в разделе сайта «Оплата и доставка». Наиболее выгодные предложения и скидки размещены в разделе «%Скидки и акции».
Техподдержка
На сайте работает раздел «Инструкции и программы для весов» где вы можете найти информацию технического характера. На нашем форуме Вы можете получить консультацию по обслуживанию, эксплуатации, установке, ремонту или замене комплектующих для медицинских напольных весов Масса-К ВЭМ-150, а также запросить сертификаты и подробные технические характеристики.
Ремонт весов Масса-К ВЭМ-150
Вы можете к нам обратиться, чтобы произвести ремонт, диагностику и профилактическое обслуживание весов Масса-К ВЭМ-150. На нашем складе всегда в наличие ходовые запчасти, что обеспечивает замену комплектующих и ремонт в кратчайшие сроки.
Источник
ИНСТРУКЦИЯ ПО НАСТРОЙКЕ И РЕМОНТУ
1 ЗАО «МАССА-К» Весы электронные Модели: ВТ-60, ВТ-150, ВТ-300, ВТМ-150, ВТМ-300, ВТМ-600, ВЭМ-150 ИНСТРУКЦИЯ ПО НАСТРОЙКЕ И РЕМОНТУ (Хд РД)
2 СОДЕРЖАНИЕ 1. Введение. 2. Состав весов.. 3. Описание устройства и работы весов.. 4. Проверка основных узлов, входящих в состав весов.. 5. Калибровка весов.. 6. Перечень возможных неисправностей и их устранение. Приложение А. Установка параметров работы весов РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
3 1. ВВЕДЕНИЕ 1.1. Настоящая инструкция является руководством по проверке узлов, входящих в состав весов электронных ВТ-60, ВТ-150, ВТ- 300, ВТМ-150, ВТМ-300, ВТМ-600, ВЭМ-150, калибровке весов и их ремонту в сервисных центрах ЗАО «МАССА-К» При настройке и ремонте рекомендуется пользоваться следующими документами: Весы товарные ВТ. Модификации: ВТ-60, ВТ-150, ВТ-300. Руководство по эксплуатации (Хд А РЭ), паспорт (Хд А ПС); Весы товарные ВТМ. Модификации: ВТМ-150, ВТМ-300, ВТМ-600. Руководство по эксплуатации (Хд РЭ), паспорт (Хд ПС); Весы электронные медицинские ВЭМ-150- Масса-К. Руководство по эксплуатации (Хд РЭ), паспорт (Хд ПС); 2. СОСТАВ ВЕСОВ 2.1. Устройство весовое, состоящее из: основания; корпуса; платформы; датчика взвешивания (в зависимости от даты выпуска — датчик ДВ или ДВ-2) Кронштейн Стойка Устройство индикации, состоящее из: блока индикации (имеет модификации в зависимости от даты выпуска); крышки; корпуса. 3. ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ВЕСОВ 3.1. Электрическая часть весов состоит из датчика взвешивания и блока индикации. Датчик взвешивания не подлежит ремонту и при выходе из строя заменяется В состав блока индикации входят источник питания (TR1, VD1, VD2, VD3, D2), индикатор (I1), микропроцессор (D1) Принцип работы весов основан на измерении деформации упругого элемента (алюминиевой балки), возникающей под воздействием взвешиваемого груза Информация о величине деформации снимается с наклеенных на балку тензорезисторов, соединенных в мостовую схему, и далее обрабатывается микропроцессором контроллера (канал датчика веса). Для компенсации факторов, влияющих на точность взвешивания, на микропроцессор контроллера поступают сигналы от датчика температуры (канал датчика температуры), опорного делителя (канал опорный) и сигнал нулевого уровня (канал нуля) Данные о весе передаются через последовательный интерфейс (разъем Х1) в блок индикации Вывод информации на индикатор I1 блока индикации производится через ключи D3, D4. Через ключ D4 происходит управление сегментами индикатора, а через ключ D3 — управление его разрядами. 4. ПРОВЕРКА ОСНОВНЫХ УЗЛОВ, ВХОДЯЩИХ В СОСТАВ ВЕСОВ 4.1. Проверка источника питания При выключенных весах отсоедините разъем Х1 датчика взвешивания от блока индикации Включите устройство индикации в сеть. Проверьте величины постоянных напряжений на контактах 4, 6 источника питания блока индикации, величину переменного напряжения между контактами 11, 12 трансформатора TR1 и постоянные напряжения на контактах 2, 4 разъема Х1 блока индикации (измерения постоянных напряжений проводите относительно общего провода схемы). Замеренные величины напряжений должны соответствовать указанным в таблице 4.1. Таблица 4.1 Контакт Напряжение, Допустимое отклонение, В % 4 50 ± ±10 Х1 (конт.2) 13 ±10 Х1 (конт.4) минус 15 ±10 TR1 (конт.11, 12) 4(переменное) ±10 РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
4 4.2. Проверка устройства индикации Включите весы в сеть Во время прохождения теста наблюдайте очередность смены информации на индикаторе. При исправном устройстве не должно быть сбоев, «выпадания» сегментов, высвечивания искаженной информации, перепадов яркости свечения сегментов, яркостного фона. Примечание. Проверку можно проводить при отключенном датчике взвешивания. Для вывода повторяющегося теста, необходимо после включения нажать один раз кнопку » 0 » При выключенных весах отсоедините разъем датчика взвешивания Х1 от блока индикации Присоедините к разъему Х1 блока индикации вилку разъема DB-9M с закороченными контактами 1 и Включите блок индикации в сеть. При исправном интерфейсе на индикаторе после прохождения теста должна быть следующая информация: 4.3. Проверка датчика взвешивания. Примечание. Визуально датчик ДВ-2 отличается от ДВ отсутствием выступающей за габарит крышки и отсутствием шторки. На плате контроллера установлен 5-ти контактный разъем для установки перемычки. Нумерация контактов начинается справа (от края датчика) Проверка датчика взвешивания производится при температуре воздуха в помещении (20±3) С Проверка осуществляется в контрольном режиме, позволяющем выводить на индикатор поочередно числовые значения любого из четырех измеряемых сигналов (каналов датчика веса, датчика температуры, опорном, нуля) Для включения контрольного режима необходимо включить весы в сеть и в момент прохождения теста индикации нажать пять раз кнопку » 0 «. Включится канал датчика веса. Каждое следующее нажатие кнопки будет сопровождаться включением очередного канала и соответствующей индикацией. По величине чисел, выводимых на индикатор, и их разбросу можно определить характер неисправности датчика взвешивания. Допустимые значения чисел приведены в таблице 4.2. Таблица 4.2 Наименование коммутируемого канала Канал датчика веса Индикация режима Пределы допустимых значений чисел на индикаторе Датчик ДВ Весы без платформы и корпуса! Датчик ДВ Весы должны быть собраны! Канал опорный Канал датчика Температуры Канал нуля Включите канал датчика веса. Надавите на датчик взвешивания. Показания индикатора должны уменьшиться Нажатием кнопки «Т» обнулите индикатор. Проверьте величину разбросов канала датчика веса. Величина разбросов не должна превышать ±5 ед Включите канал нуля. Обнулите индикатор и проверьте величину разбросов нулевого канала. Величина разбросов не должна превышать ± 5 ед. 5. КАЛИБРОВКА ВЕСОВ 5.1. Калибровка проводится, когда погрешность весов превышает допустимые пределы. Калибровка должна выполняться при температуре воздуха в помещении (20±3) С. Весы должны быть выдержаны в помещении, где проводится калибровка, не менее 1 часа. Примечания: Калибровка определение градуировочной характеристики весов (градуировка); РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
5 Калибровку проводите при полностью собранных весах; Калибровку проводите эталонными гирями класса М 1 по ГОСТ Перед началом калибровки снимите грузоприемную платформу и резиновую прокладку (в весах ВТ, ВТМ), затем снимите пломбу государственного поверителя, отверните четыре болта крепления корпуса и снимите корпус В зависимости от типа установленного датчика взвешивания выполните действия, приведенные в таблице 5.1. Внимание! Несоблюдение порядка проведения калибровки может привести к полной раскалибровке весов, что будет означать необходимость замены датчика взвешивания. Поэтому, производите калибровку строго по инструкции. Таблица 5.1 Датчик ДВ Датчик ДВ-2 Отверните опломбированный винт, расположенный на кожухе датчика взвешивания и снимите шторку, закрывающую доступ к разъему калибровки. Отверните опломбированный винт, расположенный на крышке датчика взвешивания и сдвиньте ее для получения доступа к разъему калибровки. Включите весы. Во время прохождения теста индикации, через отверстие в кожухе, пинцетом снимите перемычку с контактов 1-2 разъема и установите ее на контакты 2-3 (см. рисунок). Перемычка в положении «калибровка» Снимите пинцетом перемычку с контактов 1-2 разъема и установите ее на контакты 2-3 (см. рисунок). Соберите весы в обратном порядке. Включите весы.. Перемычка в положении «калибровка» По окончании теста, включится режим калибровки и на цифровом табло будет следующая индикация: Примечание. Здесь и далее символ Х означает произвольную цифру. Не выключая весов, соберите их в обратном порядке. Установите весы по уровню в горизонтальное положение. Выдержите весы включенными не менее 10 минут. При ненагруженных весах нажмите кнопку «Т». Индикация: (Допустимый разброс показаний ±10 ед.). С Примечание. Здесь и далее при калибровке кнопку «Т» нажимайте только во время установившегося режима взвешивания (индикацией установившегося режима является гашение мигающей точки на индикаторе). ХХХ С РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
6 Установите на платформу весов аттестованные гири общей массой: — 60 кг (для весов ВТ-60) кг (для весов ВТ-150, ВЭМ-150, ВТМ-150) кг (для весов ВТ-300, ВТМ-300) кг (для весов ВТМ-600). Нажмите кнопку «Т». Индикация: (Допустимый разброс показаний ±10 ед.). Снимите гири с весов. С Проверьте правильность установки параметров весов (см. Приложение 1 настоящей инструкции). При необходимости установите требуемые параметры. Не выключая весов, снимите платформу, резиновую прокладку и корпус. Установите перемычку разъема в исходное положение (контакты 1-2). Выключите весы. Установите шторку, скрывающую доступ к разъему калибровки, вверните винт и опломбируйте его. Закрепите корпус на датчике взвешивания, установите резиновую прокладку и платформу. Выключите весы. Снимите платформу, резиновую прокладку и корпус. Установите перемычку разъема в исходное положение (контакты 1-2). Поверните крышку на датчике в исходное положение, заверните винт и опломбируйте его. Установите резиновую прокладку и платформу. Включите весы. Проверьте результаты калибровки весов, нагрузив весы гирей массой 10 кг. Если будет наблюдаться значительная погрешность взвешивания, смотрите таблицу 6.1, пункт 5. Калибровка завершена. Произведите поверку весов Весы позволяют запоминать код, с помощью которого можно контролировать проведение несанкционированных калибровок. Код изменяется после каждой калибровки весов. Для того, чтобы вывести его на индикатор, нажмите кнопку » 0 » и включите весы. Запишите код. В дальнейшем, при проверках, если код не будет соответствовать записанному Вами ранее, то весы подвергались калибровке без Вашего ведома. 6. ПЕРЕЧЕНЬ ВОЗМОЖНЫХ НЕИСПРАВНОСТЕЙ И ИХ УСТРАНЕНИЕ 6.1. Перечень возможных неисправностей весов приведен в таблице 6.1. Таблица 6.1 Признаки Причина Способ определения и устранения 1.При включении весов нет индикации. 2. После прохождения теста индикации весы не переключаются в режим взвешивания. Индикация: Неисправен шнур питания. Перегорел сетевой предохранитель. Платформа весов нагружена. Неисправен интерфейс устройства индикации. Неисправен источник питания. Проверьте исправность сетевого шнура. При необходимости замените сетевой шнур. Проверьте и замените сетевой предохранитель. Освободите платформу весов от груза. Выполните п.п Если индикация не будет соответствовать п.4.2.5, устраните неисправность в цепи интерфейса. Выполните п.п.4.1.1, 4,1.2. Устраните неисправность в источнике питания устройства индикации. Неисправность в одном из четырех каналов: датчика веса, опорном, датчика температуры, нуля. Выполните п.п Проверьте соответствие чисел, выводимых на индикаторе, таблице 4.2. При несоответствии чисел табличным значениям датчик взвешивания подлежит замене. РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
7 З. Пропадание сегментов в момент прохождения теста индикации. 4.Пропадание разрядов в момент прохождения теста индикации. Неисправна м/с D4. Неисправна м/c D3. Замените м/с D4. Замените м/с D3. 5. При проверке результатов калибровки наблюдается значительная погрешность взвешивания. 6. Высвечивание в старшем разряде индикатора символа «Е». Загрязнение промежутка между элементом чувствительным и упорным выступом под ним в основании весов. Загрязнение угловых зазоров между основанием весов и ограничительными винтами на углах корпуса. Весы раскалиброваны. Проверьте наличие загрязнения под элементом чувствительным. При необходимости удалите загрязнение. Удалите загрязнение. Повторите калибровку весов. Замените датчик взвешивания. Для этого отключите весы от сети, отсоедините разъем датчика от устройства индикации, выверните четыре болта крепления корпуса весов к датчику и четыре болта крепления датчика к основанию. Установите новый датчик взвешивания. Проведите калибровку весов с последующей поверкой Проверка электрических параметров весов После замены сетевого шнура, сетевого выключателя, элементов сетевого фильтра или сетевого трансформатора проведите проверку весов на соответствие требованиям электробезопасности. Проверку проводите при полностью собранных весах Проверка прочности изоляции проводится на пробойной установке УПУ-1М или аналогичной: испытательное напряжение 1500 В для весов ВТ, ВТМ и ВЭМ-150 прикладывается между металлической частью регулировочной ножки весов и сетевой вилкой; испытательное напряжение 4000 В (только для весов ВЭМ-150) прикладывается между сетевой вилкой и металлической фольгой площадью ( ) мм, накладываемой на рабочую часть платформы весов. Два сетевых конца вилки при проверке должны быть соединены накоротко, сетевой выключатель включен. Значение испытательного напряжения должно быть от 90% до 100% требуемых значений. В начале испытания следует приложить не более половины требуемого напряжения, затем плавно в течение 10 сек. довести напряжение до полного значения и оставить приложенным в течение 1 мин. Во время испытаний не должно происходить пробоя или поверхностного перекрытия изоляции Проверку электрического сопротивления изоляции следует проводить мегомметром М1102/1 (или аналогичным) с рабочим напряжением 500 В. Проверка сопротивления производится между металлической частью регулировочной ножки весов и сетевой вилкой. Два сетевых конца вилки при проверке должны быть соединены накоротко, сетевой выключатель включен. Измеренное сопротивление изоляции должно быть не менее 20 мом. РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
8 УСТАНОВКА ПАРАМЕТРОВ РАБОТЫ ВЕСОВ ПРИЛОЖЕНИЕ А к инструкции по настройке и ремонту весов ВТ-60, ВТ-150, ВТ-300, ВЭМ-150, ВТМ-150, ВТМ-300, ВТМ-600 А.1. Проверка параметров работы проводится после проведения калибровки весов. А.2. Установка параметров проводится при их случайной перезаписи. Такая перезапись может произойти, если во время проведения калибровки не соблюдалась требуемая очередность включения, выключения весов и установки перемычки разъема калибровки. Примечание. Установка параметров может потребоваться (см.п.а.2) и быть произведена только в весах с датчиком ДВ. В весах с датчиком ДВ-2 возможна только проверка установленных на заводе параметров (см.табл.а.1). А.3. Несоблюдение порядка включения режима калибровки и выхода из нее может привести к полной раскалибровке весов, что приведет к необходимости замены датчика взвешивания (смотри таблицу 6.1, п.6 инструкции). А.4. Для установки требуемого кода выполните п.п. 5.2, 5.3 инструкции и нажмите кнопку » 0 » пять раз. Индикация: ХХХХ Мигание старшего разряда будет свидетельствовать о готовности записи в него кода параметра. А.5. Набор кода в мигающем разряде производите нажатием кнопки » 0 «. А.6. Для перехода в следующий разряд нажмите кнопку «Т». Индикацией перехода будет являться его мигание. А.7. Последовательно пройдя до младшего разряда, установите требуемый полный код. Прекращение мигания говорит о записи полного кода в память. А.8. Установите перемычку разъема в исходное положение. А.9. Выключите весы. Примечание. Проверку правильности установленного кода можно осуществить, не включая режим калибровки. Для этого нужно включить весы и во время прохождения теста нажать один раз кнопку «Т». По окончании теста нажать пять раз кнопку » 0 «. На индикаторе высветится полный код. А.10. Значение кодов при установке: Х Х Х Х Автоноль: 0 — включен 1 — выключен Тип весов: 0 — ВТ ВТ-150, ВЭМ-150, ВТМ-150, 2 — ВТ-300, ВТМ-300, 3 — ВТМ-600 Тара: 0 — ограничена 1 неограничена Резерв: Полные коды должны соответствовать таблице А.1. Тип весов ВТ-60 ВТ-150, ВЭМ-150, ВТМ-150 ВТ-300, ВТМ-300 Таблица А.1 ВТМ-600 Код Другие варианты кодов являются контрольными и при работе весов не должны использоваться. РД ВТ, ВТМ, ВЭМ-150 (Редакция 3)
