Нет питания GPU Gigabyte GV-N630-2GI
Приветствую всех участников форума! Просьба помочь в ремонте видеокарты Gigabyte GV-N630-2GI rev.3.0. Видеокарта работала на офисной машине в очень щадящем режиме, без пыли, перегревов и перегрузок. И в один прекрасный день просто тупо не включилась. Без, грома, молний, скачков напряжения и пр. При беглом осмотре не выявлено сбитых элементов, вздутых конденсаторов, перегретых элементов. Шим-контроллер uP1605Q. Нету Vout, соответственно на выводах SW1, SW2 — 0 В. Карту напряжений на ШИМ-контроллере и даташит на uP1605 прилагаю. На плате присутствует 12В, заходит — 3,3В, работает линейный преобразователь 12В -> 5В. Просьба подсказать, судя по карте наряжений на ШИМ — он жив или мертв? И в каком направлении проводить дальнейшую диагностику. Заранее всем спасибо
| Вложение | Размер |
|---|---|
| up1605-upisemiconductor.pdf | 318.89 КБ |

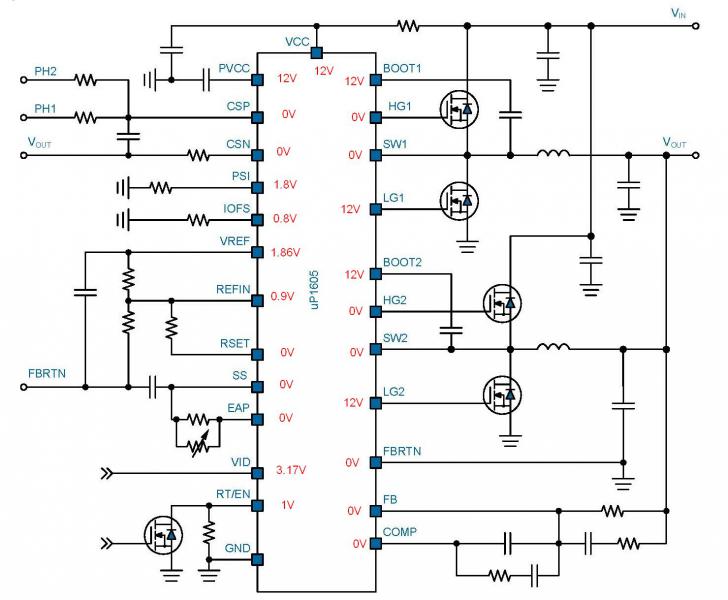

| up1605-volt.jpg | 51.12 КБ |
в каком направлении проводить дальнейшую диагностику
У меня практически отсутствует опыт ремонта видеокарт поэтому не зная, как должно быть на рабочей видеокарте, у меня возникает множество вопросов без ответов. Документацию читал. Думал. Видео по ремонту видеокарт смотрел.
У меня практически отсутствует опыт ремонта видеокарт
Умение читать и думать теперь нужно только ремонтникам видеокарт ?
не зная, как должно быть на рабочей видеокарте, у меня возникает множество вопросов без ответов
И даже сейчас в приведенной информации есть «пробелы» (оно-то не особо нужно, но сам факт характерен ). Т.е. примитивная задача типа «измерить, записать» во второй раз закончилась не совсем адекватно .
Результатов не видно .
Попробуйте картинки поразглядывать, например . В документации имеется Functional Block Diagram (с упрощением реальности, естественно), которая может дать неплохой старт.
Источник
Нет изображения GT 630
Помощь в написании контрольных, курсовых и дипломных работ здесь.
Чем отличается видеокарта GT-630 1 GB от GT-630 2 GB
Привет:) При выборе ноута, у меня возникает вопрос: Чем отличается видеокарта GT-630 1 GB от.
При запуске на мониторе нет изображения , а есть как бы вспышки изображения , через произвольные но небольшие промежутки
Уважаемые форумчане , нужна ваша помощь , не так давно мой системник начал хандрить во время.
Нет работает ПК,не стартует,нет звука биос и изображения
Добрый день!Вчера продула компьютер,после этого перестал включаться,т.е вентилятор и индикаторы.
Нет звука биоса и нет изображения при включении
Здравствуйте. Помогите с такой проблемой. GA-P55-US3L rev. 2.0 биос не трогал и не обновлял.
Помощь в написании контрольных, курсовых и дипломных работ здесь.
Собрал ПК, кулера вертяться, изображения — нет, POST — нет
Видеокарта рабочая, ОЗУ рабочие, планки менял и так и сяк, процессор греется как и южный, серверный.
Нет сигнала биос, нет изображения на мониторе
Мать asus p5q-e. Почистил комп, заменил термопасту, собрал комп, включаю комп, а биос молчит и.
Нет сигналов BIOS, нет изображения
Доброго времени суток, Вчера столкнулся с такой проблемой, поставил винду, пиратку 7ку.
HP 630 — нет изображения и перестаёт крутиться кулер
Здравствуйте. В общем, я стал подозревать, что в моём ноутбуке кто-то живет (живу в старой общаге с.
Nokia Lumia 630 — в браузере есть интернет, в приложениях нет
значит еще одна проблема с этим Nokia Lumia 630: интернет вроде как есть и вроде как нет. короче.
HP Pavilion DV6-3057er — Включается, но изображения на экране нет (Нет инициализации)
Здравствуйте! Имеется ноутбук HP Pavilion DV6-3057er . После неудачной попытки обновить BIOS на нем.
Источник
[РЕШЕНО] ПК не видит видеокарту KFA-GT630-1GD3-STD-ATFD-V1
видеокарта из ПК KRAFTWAY. ПК её игнорирует — грузит систему на встроенное видео. Другие видеокарты работают. Найден элемент с дырочкой.
Доброго здоровья!
Принес комп с диагнозом «нет изображения на мониторе, монитор проверили — в порядке». Осмотрел видеокарту как выяснил, что она виновна. Материнка её игнорирует — грузит систему на встроенное видео, ставил подмену — все в порядке, тесты OCCT, MEMTEST и FURMARK проходят достойно. На видеокарте элемент (стабилизатор?) 1117 с дырочкой и оплавлением меж выводов 2 и 3. Ещё над цифрами «1117» есть надпись в правом верхнем углу «1uE». Может, кто знает, что за стабилизатор, и на какое напряжение? Какие замеры сделать? Есть чем: осциллограф, мультиметры. Прикрепил zip-архив с 3-мя фотками.
| Вложение | Размер |
|---|---|
| kfa-gt630-1gd3.zip | 913.44 КБ |
вероятно, стабилизатор 12v — 5v, 1117 регулируемый скорее всего (отслеживается по наличию двух резисторов делителя)
маловероятно, что сгорел сам по себе, нагрузку проверяйте
Доброго здоровья! Да, это стаб 1117-ADJ в sot-223 корпусе. Снял, померил резисторы в делителе: 130 Ом и 82 Ом. В нагрузке стаба примерно 90 Ом. Идет выход стаба на диодные сборки smd «A7» в sot-23 (поз. D14 и D15) и с них на мосфеты в sot-23 «J1» (поз. Q19 и Q20) фото здесь. Не понимаю, из-за чего стаб сдох. Где я «торможу», подскажите, пожалуйста.
не знаю как вам, мне логика подсказывает, что не может быть у стабилизатора нагрузка в виде диода и транзистора
возможно, нагрузкой является то, для чего 5в есть напряжение питания
Я бы прозвонкой попытался выяснить что запитывается этим преобразователем. Только внешнего осмотра маловато для выводов что к чему подключено. Есть же межслойные соединения и все такое.
Сейчас без стаба на его выходе нет КЗ. Возможно, когда стаб впаян, при подаче напряжений срабатывает какой-то ключ, цепляющий на стаб нагрузку. Возможно, вот та самая, подцепляемая ключом, нагрузка и сидит в КЗ. Очень непросто прозвонить, все жутко мелко.
Смотрел [url=]pinouts.ru/Slots/pci_express.shtml[/url]. На стаб извне идет 12v, с делителем 80 Ом/130 Ом не 5v на выходе будет ИМХО.
(Позже выяснилось, что все-таки да, 5v). Попытался зарисовать (приложил здесь).
| Вложение | Размер |
|---|---|
| 0005.jpg | 37.98 КБ |
Вышло, что ключи есть и питаются от этого стаба
Поспешил выложить зарисовку — резисторы не указал как замерил: Щупал без выпайки, показывают в обоих направлениях 1,99 кОм каждый.
Вероятно подтяжка, только, зачем тогда огород городить было, используя не 1117-5,0v если подтягивают к +5v, не совсем ясно (если тянут к +3,3v — другое дело: с 12v по входу 1117-3,3v зажарится).
Да, я, собственно, про другое — КЗ ведь не нашлось, вот я и спрашиваю, можно ли впаять новую 1117-ADJ ? Хотя ключи всё же могут быть где-то в цепи от этого стаба. С чего-то он вылетел же.
krepostnoy, я спрашивал про резисторы делителя, резисторы подтяжки абсолютно не интересны, если и эти измеряли без выпаивания — о какой достоверности может идти речь?
если вам делать нечего — можете хоть несколько стабилизаторов запаять, кз локализовать надо, прежде чем менять что-то не думая
В делителе выпаял оба резистора, мерил: нижний 323 Ом, верхний 106 Ом. Без делителя между массой и выходом стаба 120 Ом. Пожалуйста, не срывайтесь, никого злить не хочу. Всё запаял назад, исправную 1117 тоже, при включении изменений нет. Теперь запасся даташитами и буду последовательно обмерять напруги. Дома всегда поздно вечером, поэтому быстро не могу.
P.S.: Пролистал раздел по ремонту видеокарт по 2012 год, две схожие темы нашел, да обе «умершие во младенчестве»: [url=]rom.by/forum/NVIDIA_GeForce_GT220_1gb_PEGATRON_ne_vidit_materinka[/url] и [url=]rom.by/forum/Video_karta_GF_GT440_128mb_1GB[/url]. Плохо искал?
В этом экземпляре видеокарты чип gf108-400-a1, интернет пишет, что это переназванец GT440, с небольшими изменениями.
После просмотра найденных даташитов более внимательно осмотрел видеокарту и произвел следующие измерения:
130. 180Ω.
На дросселе GPU 0,9в, сопротивление к GND
3. 4Ω.
На 25LD512 (bios) выв. 7 и 8 соединены, там 3,36в.
На 1117ADJ 5,4В (должно быть 5в, я поставил 100Ω, взамен утерянного крохи (0402, млин, на 106Ω). Думаю, тут еще разброс параметров разных экземпляров 1117.
В режиме «прозвонка» мультиметра («+» на GND) падение напряжения на выводах (соответствующих контактам HSOp и HSOn на разъеме PCI-E x16) примерно одинаково и равно 409. 411.
На LDO (U24) EM5103: Vin и EN (соединены вместе) 1,56в (приходит с питателя памяти), сопротивление к GND
165Ω; Vout 17мв, т.е. LDO не работает (но нет КЗ у его потребителей), сопротивление к GND
380Ω. В цепи CNTL найден прогоревший резистор R321 2R2 (я видел до замены 1117ADJ, но думал, это грязь или т.п.) . Через этот резистор на CNTL приходит +5в прямо с выхода 1117ADJ, который я заменил исправным. Еще с CNTL на GND идет кондер C84, а сопротивление на нем к GND — 2,4Ω. Выпаивание R321 и C84 (исправен) не изменило сопротивление на CNTL, т.е. те же 2,4Ω .
Фото для наглядности прикрепил. 2R4 на замену нашел, C84 вернул на место, донора, с которого можно сдуть EM5103, нет. Какие-то есть у EM5103 доступные аналоги?
Подскажите, пожалуйста, какие дальше нужно выполнить действия.
