Рукожопам на заметку — Видеорегистратор AdvoCam-FD5 Profi

Пост о быстром рукожопии. Будет 13 фоточек.

Имеем Видеорегистратор AdvoCam-FD5 Profi , у которого после 3-х летней эксплуатации сдохла батарея и он перестал работать без подключения в сеть ни секунды и, к тому же, перестал фиксировать актуальные дату и время. Хотя номер авто не сбивается.

Разбираем аккуратно ножичком и вот она, чудо батарея на 500 ампер, в реалии у нового регистратора державшая заряд не более 15 мин.

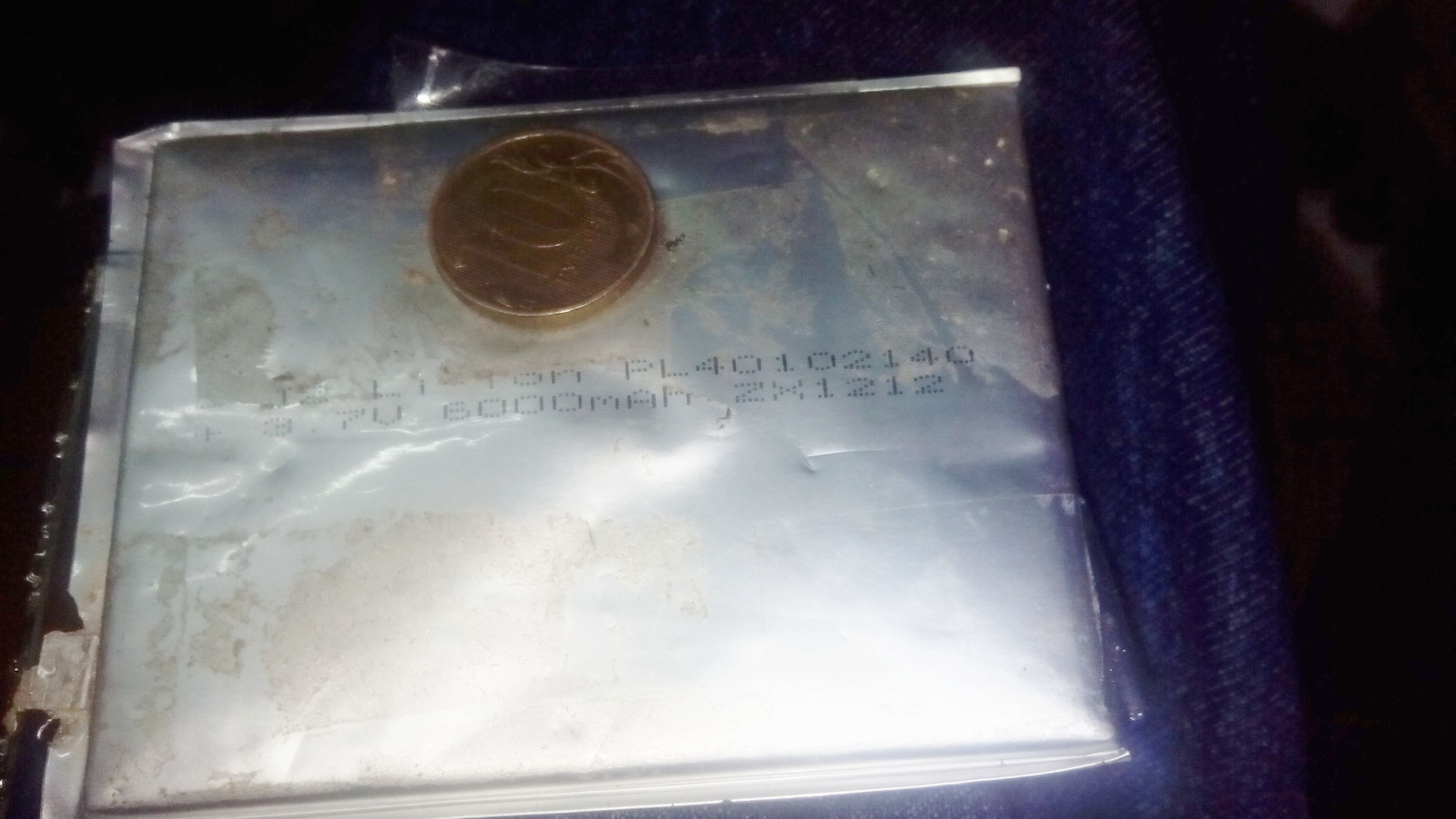

Погуглив в своей памяти,вспомнил, что два года назад из Таиланда привез доченьке небольшой телефон-раскладушку за 1250 бат. И у него была запасная батарея!! Судорожные поиски среди барахла привели к искомому результату. Вот она, чудо батарея на 600 ампер при тех же характеристиках, как у Адвокадовской. Дано в масштабе с 10-рублевой монетой.

Примеряем новую батарею на место умершей.

Все просто супер!! Но жива ли она после двухгодовалого лежания в коробке? Берем чудо аппарат для зарядки всего, для чего нет зарядного устройства.(всем рекомендую иметь эту штуку).

Подключаем, вставляем в розетку. Аппарат говорит нам, что батарее жива и заряжается.

Помолясь, приступаем к разборке старой батареи, а точнее отсоединению её от проводов.

У новой батареи огромное преимущество — клеммы не плоские , а внутренние. Вот такие:

Просто мягонько и нежно зачищаю провода и вставляю в гнезда. Ставим батарею на место старой на двусторонний скотч, примеряем окончательно.

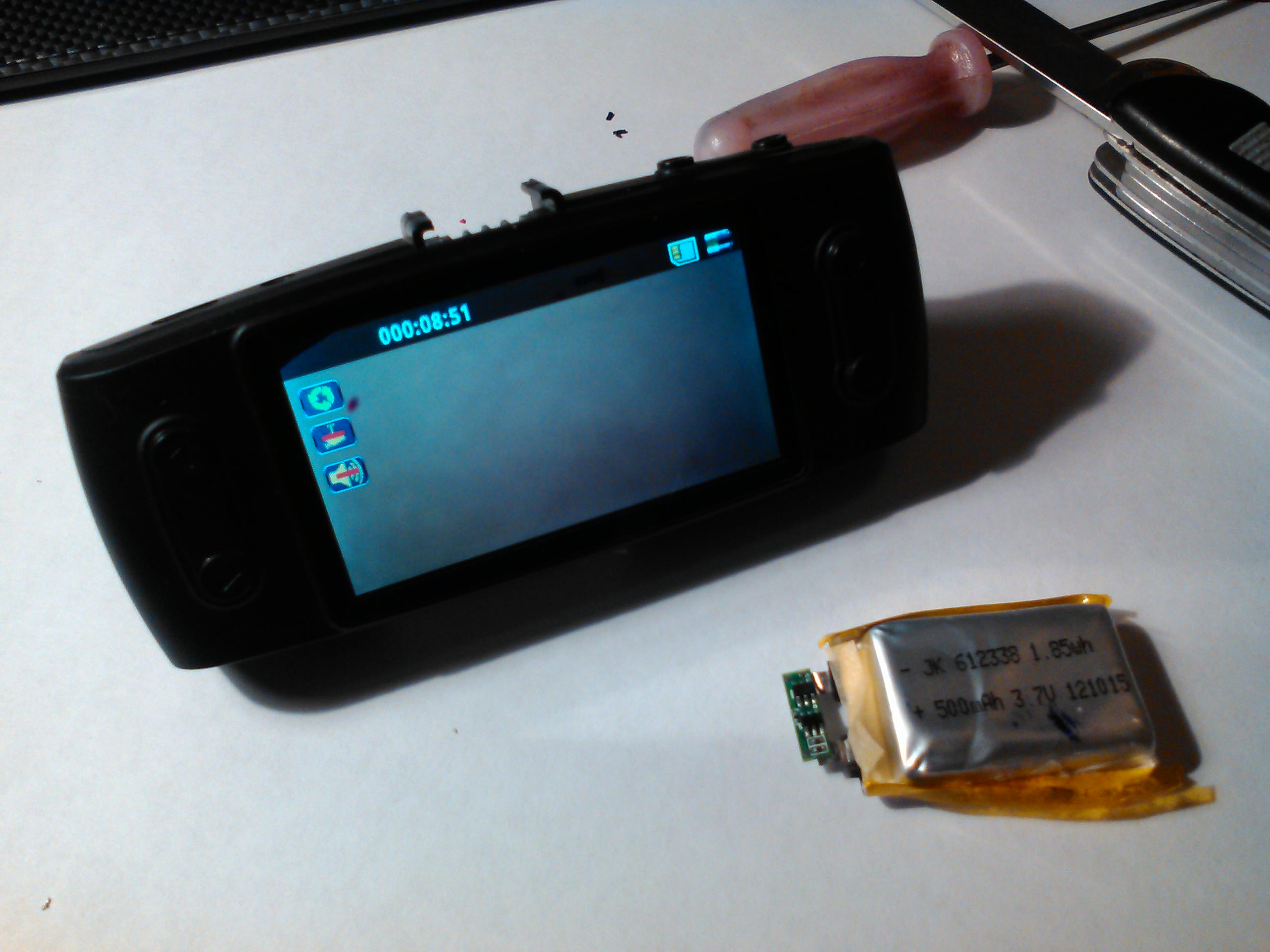

Пока не собираем корпус, а просто включаем для пробы.

Все работает ок. Надолго ли хватит — вопрос конечно интересный, но жизнь покажет.

На этом все. Спасибо всем, кто не стал ломать сборку, а также пиву «Станичное» Динского пивзавода, которое я сегодня взял на пробу.

Спасбо тебе, ТС! 🙂 Пригодится.

З.Ы. Я больше тёмное люблю. 🙂

К тому же заземленных..

Какиеуж тут нахер шутки! У меня сварочный начинает дыры жечь при 80 амперах, а тут блеать 600. : )

А Мастеръ молодец.

. чего-то не хватает:

Для того, чтобы сделать последнюю фотку и выложить ее, тебе понадобилось аж 3 минуты )))

А проводки припаял в итоге?Не вывалятся от тряски?

У регика самое слабое место — аккум. На солнцепеке его может, а чаще всего, так оно и есть, раздувает. У меня два регика так раздуло. Виной всему — аккум. В машине, аккуму в регике, делать нечего — есть внешнее питение, а для другой съемки, лучше использовать камеру, фотик или тлф.

Добавлено в 09:45

Находясь на лобовом стекле, регику вообще ненужен аккум. То, что на солнце аккум раздует — к гадалке не ходи. какой бы фирмы он не был.

Один вопрос. Эти детальки не актуальны, в данном ремонте?

Добавлено в 20:37

Это возможно? А то я тоже загорелся таким ремонтом.

Цитата (yura1208 @ 4.08.2015 — 20:36)

Один вопрос. Эти детальки не актуальны, в данном ремонте?

Добавлено в 20:37

Цитата (kloto1973 @ 4.08.2015 — 20:33)

Когда на жаре ебанет корпусированный литий ждем новых фото салона.

Это возможно? А то я тоже загорелся таким ремонтом.

это контроллер заряда, в том аккуме что с телефона в принципе такой же стоит.

Цитата (yura1208 @ 4.08.2015 — 20:36)

Один вопрос. Эти детальки не актуальны, в данном ремонте?

Добавлено в 20:37

Цитата (kloto1973 @ 4.08.2015 — 20:33)

Когда на жаре ебанет корпусированный литий ждем новых фото салона.

Это возможно? А то я тоже загорелся таким ремонтом.

Нет, не актуальны. Точно такие же( или подобные по функциям ) впаяны в новой батарее по умолчанию.

Ндааа, теперь способность даже не припаять, а просто подоткнуть контакты с одного аккумулятора на другой за героизм считается?

Может тоже пост запилить, как я к настольным часам с погодной станцией, работавшим на CR2032 (таблетка), максимум 3 месяца, припаял провода и вывел на LR20 (бочка) и теперь они на одной батарейке больше года работают?

Ебать инженерное мастерство 85 уровня.

Есть, не волнуйтесь. Поставил на зарядку от USB после переделки, только снял — батарея зарядилась, сигнализатор перестал мигать красным и загорелся зеленым.

Неужели по названию поста неясно, что нисколько не горжусь своим «инженерным мастерством» ? Ведь сказано — рукожопам на заметку.

ТС респект за идею!
Тоже присоединился в ряды рукожопов

Уже поменял у бати регистраторе.
Завтра свой регик возьму из машины и тоже махну (сама мелкая мобилка уж давно по запчастям ушла, а батареек две штуки было).

тоже позеленил. жаль что я не рукожоп. либо до ломаю. либо сам поранюсь.

Добавлено в 23:25

мне что, о каждом смарте, планшете, регистраторе и навигаторе с дохлым аккумом тему пилить о замене банки?
каждые 4 дня.

простите.
для меня это будни.

Добавлено в 00:42

ссылку на инфу в студию.

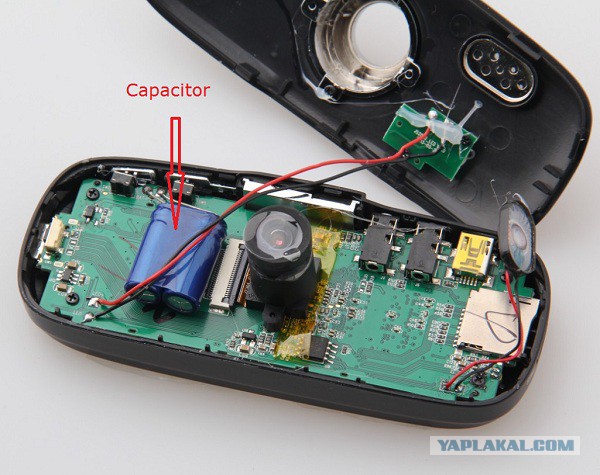

Для регионов, где температуры за 30 «братья» китайцы придумали вставлять конденсаторы вместо батареи. держит не долго, но точно не взрывается.

Добавлено в 00:58
Capacitor G1W-C Car Dash Cam DVR NT96650 Chip AR0330 — в районе 50 баксов на ебее.

Кароч, я смотрю на ТС, как на говно, рекламирующее говно. Кто сомневается в моей адекватности, гляньте мои две и единственные темы.

Цитата (yura1208 @ 4.08.2015 — 20:36)

Один вопрос. Эти детальки не актуальны, в данном ремонте?

Добавлено в 20:37

Цитата (kloto1973 @ 4.08.2015 — 20:33)

Когда на жаре ебанет корпусированный литий ждем новых фото салона.

Это возможно? А то я тоже загорелся таким ремонтом.

ни чо не будет, в акуме от телефона такая плата тоже есть.

вопрос актуален, спасибо за наводку! пойду свой расковыряю.

«а я говорил, не покупай старый жигуль, намучаешься!» ©

🙂 а по теме, говно, а не регистратор, даже хорошо, что у меня его спиздили когда-то

Никому не советую заряжать подобной хуйней аккумуляторы, это так называемая «лягушка» самая дешёвая зарядка, которая гробит аккумуляторы только в путь.

Пользуйтесь либо штатными зарядками, либо добротными от нормальных производитель а а эту херню выкиньте.

Для тех кто не знаком с электротехникой но что-то где-то слышал про контроллеры заряда и взрывоопасность литий-ионных батарей:

ВСЕ, литий-ионные батареи для конечных устройств выпускаются со СВОИМ собственным контроллером заряда. Исключение — технологические аккумуляторы в форм-факторе близкому к пальчиковым аккумуляторам (чуть меньше и больше), т.к. они в основном идут на сборки.
Это требование безопасности.

Добавлено в 08:17

Расшифруйте пожалуйста понятие «гробит аккумуляторы» ?
Испортить литий-ионный аккумулятор может только перезаряд, и глубокий разряд, от того и другого спасает контроллер заряда установленный внутрь АКБ.
Цена зарядки ни о чем не говорит.

Вы теоретик, а я несколько лет торговал фото техникой, так вот, сколько людей приходило за новыми акб потому что потеряли оригинальную зарядку, и купили эту поебень под названием лягушка, зарядили ей несколько раз, после чего акб стало хватать на 20-30 кадров вместо 200- 300.

Сони так вообще чипует своё акб, и после подобных лягушек у них слетает чип защиты, и аппарат перестаёт воспринимать акб.

Если не брать продованов которые внаглую лупят за хреновый товар завышеннную цену, То товары более дорогих либо специалезированных фирм, имеют лучшую и более качественную элементую базу и схематику.

Мне как то довелось разобрать кучу техники от разных производителей, и я видел, начинку гнусмаса и НЕКа, ну дык они действительно не просто так стоят дороже.

А ну да, ну да, барыги фототехники нынче обучаются на аккумуляторщиков, не знал.
А по существу есть что сказать ? а то такой длинный высер, а информации 0.

Или может пруфы какие приведешь на то каким образом можно испортить литий-ионный аккумулятор ?

Добавлено в 13:11

Дозапись последнего ролика, после отключения питания ?

Источник

Ремонт видеорегистратора advocam своими руками

Зачастую у вас возникают вопросы, и мы регулярно даем на них ответы. В этом разделе мы собрали те вопросы, которые задают чаще других. Посмотрите, изучите — возможно, ваша проблема имеет легкое решение.

Мой регистратор не включается, подскажите, что делать?

Автомобильный видеорегистратор сложный электронный прибор и как любая техника может выйти из строя, но не стоит отчаиваться, возможно, это всего лишь сбой карты памяти или программного обеспечения регистратора. Давайте вместе постараемся вернуть аппарат к жизни.

Попробуйте еще раз запустить регистратор, но в следующей последовательности:

1. Извлеките из регистратора карту памяти

2. Нажмите и удерживайте около 3-5 сек. кнопку RESET

3. Подключите аппарат к внешнему источнику питания (автомобильное или сетевое зарядное устройство)

4. Включите регистратор кратковременным нажмите на кнопку питания. Не стоит забывать, если ранее в настройках регистратора была активирована функция задержки включения, аппарат может включиться не сразу, подождите около 30сек.

5. Если регистратор включится, отлично! Вставьте карту памяти на место и через меню аппарата отформатируйте ее, также через меню сбросьте настройки на заводские.

Если эти действия не приведут к положительному результату, регистратор так и не включится, обращайтесь в нашу службу сервиса.

Хочу просмотреть на компьютере отснятые видеофайлы, но они отображаются вверх ногами. При просмотре файлов на самом видеорегистраторе все в порядке, что делать?

Вам необходимо скачать в интернете и установить на компьютер последнюю версию кодеков K-lite. Это решит проблему.

Не зависимо от того, какой период времени выбран для циклической записи (2, 5, 10 минут) все файлы видеорегистратор пишет по 1 минуте. Как установить другой период времени?

При активированной функции «Датчик движения» все файлы, независимо от выставленной периодичности, пишутся по 1 мин. Для того, чтобы записать файлы, продолжительностью более 1 минуты, необходимо отключить «Датчик движения» и выбрать необходимый период записи.

Что делать, если видеорегистратор работает некорректно (зависает, самопроизвольно выключается, не активируется одна из функций и т.д.)?

Если видеорегистратор работает некорректно, необходимо зайти в настройки аппарата и сделать сброс настроек по умолчанию (в зависимости от модели название этой опции может отличаться). Как правило, это действие решает большинство возникающих проблем.

Совет:Также напоминаем о необходимостиформатировать карту памяти как минимум 1-2 раза в месяц, т.к. это существенным образом влияет на корректную работу устройства.

РАСШИФРОВКА СЕРИЙНОГО НОМЕРА

На корпусе устройства, а также на упаковочной коробке расположен серийный номер регистратора.
В серийном номере содержится информация о данной модели и дате изготовления.

*на примере AdvoCam FD Black/FD Black-GPS

Что такое детектор движения, для чего он нужен?

Детектор движения – эта функция перекочевала в автомобильные регистраторы из профессиональных систем видеонаблюдения и тоже несёт в себе охранную функцию. Основной смысл такого режима — вести запись исключительно в те моменты времени, когда в поле зрения камеры есть движение. Использование такого режима позволяет сократить объёмы видеозаписей и сохранить свободное место на носителе (карта памяти / жёсткий диск).

Таким образом, детектор движения – функция автомобильного регистратора, которая позволяет вести запись во время стоянки автомобиля.

Могу ли я использовать этот режим постоянно, и когда автомобиль на парковке и когда я на дороге за рулём?

Мы настоятельно не рекомендуем использовать детектор движения для записи дорожной обстановки, при определённых условиях съёмки, такой режим может подвести и попросту не записать спорный момент.

Почему? Ведь я двигаюсь, значит, детектор должен работать, регистратор должен записывать?

Ситуации бывают разные, по дороге Вы двигаетесь не всегда, приходится останавливаться на перекрёстках и светофорах. Но бывает, что вы двигаетесь, а запись всё равно не идёт! Почему? Давайте попробуем разобраться.

Детектор движения работает следующим образом: процессор постоянно анализирует изображение, и сравнивает кадры на наличие отличий , предыдущий кадр с текущим, один за одним. Если эта разница между кадрами существенная, то это воспринимается за движение и начинается запись.

Вот самый простой пример, бегущий человек перед объективом камеры. На первом снимке человек занимает левую часть кадра на последнем правую. Эти изменения будут восприниматься системой за движение. Как правило, регистраторы с функцией детектора движения, имеют настраиваемый параметр – чувствительность. Эта настройка позволяет отрегулировать чувствительность детектора движения, насколько значительные изменения в кадре будут восприниматься за движение.

К примеру, на минимальной чувствительности регистратор примет за движение только первый и последний кадр. На средней чувствительности система будет ориентироваться на первый, третий и пятый кадры. На максимальной чувствительности обработка будет вестись по всем пяти кадрам.

Так почему же детектор движения может не сработать — произойти это может если даже во время движения, нет изменений в кадре. Вот самый простой пример: автомобиль двигается по ровной дороге, слева и справа ровная, однотонная поверхность (луга, поля и т.д.) , и даже впереди идущие автомобили , если они не меняют полосу движения и сохраняют дистанцию , система регистратора не сможет это интерпретировать как движение, смотрите сами хоть и есть движение, но все пять кадров по сути одинаковые.

Это не единственный пример, подобные ситуации не редкость.

Именно по этой причине мы настоятельно рекомендуем во время движения использовать принудительную циклическую запись. Не стоит экономить на свободном месте карты памяти, даже небольшой карты в 4Гб в среднем хватает на 40мин. записи при разрешении FullHD, этого с лихвой хватит записать любой инцидент , не упустив при этом ничего из вида.

Запись по детектору движения оправдано применять только тогда, когда Ваш автомобиль остаётся без присмотра.

Ваши рекомендации, как настроить детектор движения?

Никаких особых настроек регистратора не понадобится, просто выходя из машины , в меню регистратора включите режим записи по детектору движения. Чтобы не привлекать внимание к машине и регистратору в ней, включите автоматическое выключение подсветки экрана.

Важный момент, который необходимо учесть — питание регистратора. К примеру, если Вы оставили машину на ночь, встроенного аккумулятора надолго не хватит. Потребуется питание от сети автомобиля. И тут все зависит от проводки Вашего транспорта. У некоторых производителей питание на прикуриватель подано всегда, даже когда автомобиль заглушен и ключей в зажигании нет. У других наоборот, бортовое питание отключается полностью. Тогда нужно обращаться к автоэлектрикам , чтобы те вывели питание для регистратора минуя зажигание.

Хочу просмотреть на компьютере отснятые видеофайлы, но они отображаются вверх ногами. При просмотре файлов на самом видеорегистраторе все в порядке, что делать?

Вам необходимо скачать в интернете и установить на компьютер последнюю версию кодеков K-lite. Это решит проблему.

Не зависимо от того, какой период времени выбран для циклической записи (2, 5, 10 минут) все файлы видеорегистратор пишет по 1 минуте. Как установить другой период времени?

При активированной функции «Датчик движения» все файлы, независимо от выставленной периодичности, пишутся по 1 мин. Для того, чтобы записать файлы, продолжительностью более 1 минуты, необходимо отключить «Датчик движения» и выбрать необходимый период записи.

Что делать, если видеорегистратор работает некорректно (зависает, самопроизвольно выключается, не активируется одна из функций и т.д.)?

Если видеорегистратор работает некорректно, необходимо зайти в настройки аппарата и сделать сброс настроек по умолчанию (в зависимости от модели название этой опции может отличаться). Как правило, это действие решает большинство возникающих проблем.

Совет:Также напоминаем о необходимости форматировать карту памяти как минимум 1-2 раза в месяц, т.к. это существенным образом влияет на корректную работу устройства.

Не работает подсветка/вспышка на видеорегистраторе, что делать?

Необходимо поставить аппарат на зарядку, т.к. подсветка/вспышка работает только при полном заряде аккумулятора.

Купил миниавторег. Все просто отлично. Но вот вопрос: им снимать законно вообще? Сотрудников ГИБДД, например.

Российское законодательство запрещает скрытую аудио-видеосъемку объекта без его ведома. Но AdvoCam-HD2 устанавливается на лобовое стекло или торпеду и осуществляет запись явно. Инспектор не вправе запретить снимать Ваше с ним общение: статья 25 Административного регламента по безопасности дорожного движения.

Совет: Обязательно предупредите сотрудника ГИБДД, что ведется съемка. Это не только самым плодотворным образом скажется на тоне беседы, но и позволит избежать каких-либо претензий с его стороны в дальнейшем.

Какие карточки памяти вы рекомендуете?

На данный момент успешно протестированы следующие карты памяти: SanDisk 32G Class4, Kingmax 32G Class10, Toshiba 32G Class4, Transcend 16G Class10, Kingston 16G Class10, SanDisk 16G Class4, Toshiba 16G Class4.

Совет: В целом рекомендуем использовать карты памяти известных марок с классом не ниже 4.

А запись с миниавторега потом в суде примут как доказательство, если что?

Согласно Кодексу РФ об Административных Правонарушениях (ст. 26.2, 26.7, 55), Гражданскому процессуальному кодексу РФ (ст. 77, 78), Арбитражному процессуальному кодексу РФ (ст. 64, 89), Уголовно-процессуальному кодексу РФ (ст. 84), видео- и аудиозаписи считаются вещественными доказательствами и принимаются к рассмотрению в суде.

Совет: После приобретения видеорегистратора обязательно установите текущие дату и время. При экспертной оценке эти данные подтвердят достоверность записи.

Если на AdvoCam-HD2 номера машин записывать, с какой дистанции они будут видны?

Зависит от силы, характера и направления источника света. На записи с AdvoCam-HD2 днем номера отлично видны с расстояния до 4 метров. Ночью, при использовании обычных фар — только вблизи, ксеноновых — на средней дистанции (на ближней номера «заливает» светом).

Совет: В миниавторег встроен чувствительный микрофон — Вы всегда можете надиктовать номера заинтересовавшей машины.

На сколько у него (AdvoCam-HD2) аккумуляторов хватает?

Заряда аккумуляторной батареи, встроенной в AdvoCam-HD2, хватает на 4 часа автономной видеозаписи. Кроме того, в комплектацию миниавторега входит адаптер питания от «прикуривателя», что позволяет запитать аппарат от автомобильного аккумулятора, не прекращая запись.

Можно ли зарядить AdvoCam-HD2 от «прикуривателя», используя сторонний, не входящий в комплект адаптер?

Зарядить AdvoCam-HD2 от «прикуривателя», используя не входящий в комплект адаптер, можно. Но вести запись во время подзарядки миниавторег не будет. От «родного» адаптера аппарат может заряжаться и записывать одновременно.

Что делать, если AdvoCam-HD2 работает, но не реагирует на нажатия кнопок?

Скорее всего, Вы включили функцию блокировки кнопок. Чтобы выключить, нажмите центральную круглую кнопку (ОК) и удерживайте ее 4 секунды. Мигнет подсветка клавиш, и миниавторег разблокируется.

Какой у AdvoCam-HD2 угол обзора?

AdvoCam-HD2 снимает в HD-качестве при сверхшироком угле обзора: 160° по диагонали, 110° по горизонтали, 90° по вертикали.

Совет: При покупке видеорегистраторов всегда уточняйте у продавца, какой именно угол обзора указан: по диагонали, горизонтали или вертикали. Зачастую эта информация умалчивается.

Разбирался в настройка AdvoCam-HD2 и увидел, что там три разрешения видеосъемки. Какой выбрать?

Мы рекомендуем устанавливать HD-качество (720p) записи: 1280 на 720 пикселей при скорости 30 кадров в секунду. Это позволит в случае необходимости рассмотреть больше деталей но займет такое видео около 2,4Gb/час. В режиме WVGA (848 на 480) при 60 к/сек видео получается меньшего разрешения, но при скорости в два раза большей и с объемом записи около 1,5Gb/час. Этот режим может быть полезным при съемке быстро перемещающихся объектов. Разрешение QVGA (320 на 240) — самое низкое. Оно может оказаться целесообразным, если стоит задача экономного использования памяти устройства. Видео такого качества «весит» гораздо меньше, чем HD всего 0,5Gb/час.

На сколько по времени у AdvoCam-HD2 памяти хватает?

Карты памяти microSD 2Gb, входящей в комплект, хватает на 45-50 мин. видео в HD-качестве, а максимальной карты 32Gb — на 13 часов HD-видео. Запись осуществляется циклически, то есть при заполнении памяти автоматически удаляются самые старые файлы.

Где лучше крепить видеорегистратор?

В комплекте с AdvoCam-HD2 идут кронштейн для установки на лобовое стекло и кронштейн для быстрой установки на торпеду. Мы рекомендуем устанавливать миниавторег на торпеду. Крепление на стекло — надежнее, но может немного загораживать обзор. Кроме того, видеорегистратор на стекле более заметен и может спровоцировать автомобильных воров на совершение противоправных действий.

Совет: Автомобильные торпеды сильно отличаются друг от друга: по материалу, форме, структуре поверхности. Чтобы резиновая «липучка» кронштейна держалась одинаково надежно, смажьте ее перед установкой клеящим карандашом или другим водорастворимым клеем.

Экран AdvoCam-HD2, прямо скажем, небольшой. На нем можно что-нибудь рассмотреть?

AdvoCam-HD2 — очень компактное устройство. Размеры встроенного монитора ограничены общими габаритами и составляют 1,5 дюйма по диагонали. Однако для такого размера дисплей имеет достойное разрешение: 480 на 240 пикселей, поэтому с просмотром видео сложностей не возникает. Кроме того, миниавторег можно подключить к обычному или HD/FullHD-телевизору, к компьютеру и посмотреть отснятый материал на «широком» экране. USB- и AV-кабели входят в комплект.
