Ремонт задней подвески замена подшипников

Как самостоятельно поменять подшипник задней ступицы?

Крутящий момент от оси или коленчатого вала к колесу передается с помощью ступичного узла, фиксирующего конструкцию на подвеске. После пробега более 80-100 тыс. км на большинстве автомобилей требуется замена подшипника задней ступицы, который под высокими нагрузками и усталостью металла выходит из строя. Также со временем свойства смазки ухудшаются. В результате происходят нагрев и разрушение подшипника.

Виды конструкций узла подшипника

Исходя из конструктивных особенностей выделяют следующие виды одно- и двухрядных подшипников:

• шариковые радиально-упорные;
• конические роликовые.

По мере совершенствования технологий подшипники ступичного узла (Hub Unit Bearings, сокращенно HUB) бывают нулевого поколения и с первого по пятое.

Детали класса 0 в иномарках уже не встречаются, поскольку их нужно регулировать и смазывать. Некоторые отечественные производители продолжают выпускать автомобили с такими подшипниками.

HUB-1 состоит из двух рядов шариковых или роликовых узлов. Основными его элементами являются 1 внешнее кольцо, 2 внутренних, шарики или ролики с зазорами. На автомобилях с ABS устанавливаются датчики. Углы контактов оптимизируются под нагрузки в зависимости от модели транспортного средства. HUB-1 снабжается уплотнениями и заполняется смазкой на весь период эксплуатации. Его можно менять отдельно от ступицы.

HUB-2 разработан на основе первого поколения и отличается оснащением наружной обоймы фланцами с крепежом для фиксации с подвеской. Используется на неведущих осях.

В узлах с гальваническим покрытием HUB-3 внутреннее и внешние кольца имеют фланцы. В целях распределения нагрузки внутренне кольцо соединено с полуосью с помощью шлица, а внешнее – крепится на ступице. Данная конструкция хорошо уменьшает вибрацию при торможении за счет низкого радиального биения.

HUB-4 объединяются с шарнирами равных угловых скоростей, а поколения 5 – с тормозными дисками. Но пока данные конструкции не находят широкого применения и эксплуатируются в опытно-промышленном режиме.

Как определить, что элемент пора менять?

Основными признаками неисправности ступичного подшипника являются металлический гул и(или) люфт колеса в процессе движения. Последний критерий самому сложно заметить. Может помочь видео, сделанное из идущего сзади автомобиля.

Для того чтобы водителю определить, где находится неисправность, нужно на скорости до 15 км/ч резко повернуть. Если шум исчезнет, сломался элемент с противоположной стороны. Для проверки рекомендуется сделать аналогичный поворот в другую сторону.

Когда слышатся скрежет и хруст, шоферу рекомендуется остановиться. Это признак полного разрушения подшипника, в результате чего может отлететь колесо.

В стационарных условиях неисправность определяется после установки автомобиля на подъемник. Отклонения на ведущих осях проверяются путем набора скорости до 70 км/ч и прослушивания гула возле каждого из колес. Если колесо не ведущее, его крутят руками и раскачивают. Люфт будет ощущаться.

Варианты замены подшипника

Существует несколько вариантов замены подшипника ступицы заднего колеса. Во всех случаях работу нужно производить на ровном твердом покрытии. Автомобили с механической коробкой передачи ставятся на первую скорость. Определившись в ходе диагностики, с какой стороны необходимо менять деталь, ослабляют гайки ключом для автомобиля на диске колеса. Затем поднимают машину домкратом на максимальную высоту. Под заднюю часть подкладывается опора, на которую домкратом опускается корпус. Спереди устанавливается упор, после чего колесо снимается.

Инструкция по стандартной замене

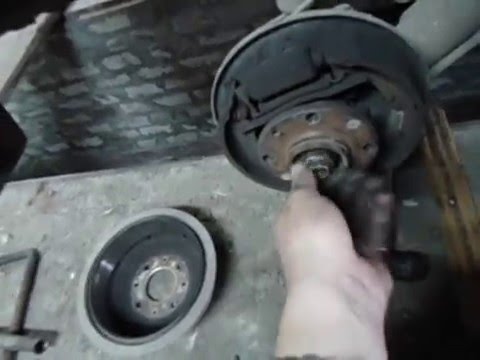

После снятия колеса откручиваются крепящие тормозной диск винты или штифты. На иномарках еще нужно снять суппорт (устройство, прижимающее колодки к тормозному диску), отвинтив 2 болта на нем. Заодно можно поменять колодки при необходимости. Затем снимается тормозной барабан.

Далее откручивают центральную ступичную гайку ключом на 30 или другого размера в зависимости от модели машины. Для приложения меньших усилий увеличивают рычаг на ключ в виде трубы. Предварительно зубилом и отверткой снимается колпачок, а пассатижами удаляется шплинт. После гайки отсоединяется прижимная шайба. С помощью постукивания молотком выбивается с цапфы сама ступица с подшипником. Для это могут потребоваться зубило и монтировка.

Также ступица снимается винтовым съемником, представляющим собой длинный стержень с резьбой, на который накручены захваты.

Процедура со съемником

На шпильки ступицы устанавливается ударный молоток, и после нескольких ударов полуось выводится из отверстия кулака. Из гнезда достается стопорное кольцо подшипника.

Винтовой съемник состоит из длинного болта, шайбы и металлического блина (пластины), который упирается в отверстие кулака. На другой конец съемника насаживается пластина диаметром наружной обоймы. Болт закручивается и сдвигает подшипник вперед.

Чтобы снять ступичный узел полностью, необходимо отсоединить датчик ABS, открутить болты тяг, рычагов и амортизаторов, закрепленных на цапфах кулака, освободить трос ручного тормоза.

Вариант с использованием прессовочного станка

Возможно использование прессовочного станка для демонтажа подшипника. Для этого предварительно снимается стопорное кольцо. Затем с помощью пресса производится давление на подшипник. Он должен выскочить, после чего новая деталь запрессовывается в ступицу.

Сборка всех узлов производится в обратном порядке.

Рекомендации по дальнейшей эксплуатации

Продлить срок эксплуатации подшипника ступицы позволяет аккуратная езда. Не следует на высокой скорости преодолевать ямы и другие препятствия. Также не рекомендуется резкий набор скорости без необходимости и установка колесных дисков с диаметром, отличающимся от заводского исполнения. Оптимальные размеры шин пишутся на двери водителя внизу.

Когда автомобиль эксплуатируется на плохих дорогах, необходимо чаще диагностировать ходовую часть на станциях технического обслуживания. Специалисты выявят и устранят проблему, что предотвратит возможную аварию.

Источник

Замена игольчатых подшипников и ремонт задней балки на Пежо 206 с фото отчётом

На Пежо 206 задняя подвеска полунезависимая, торсионная. Если правильно следить обслуживать её, то она прослужит долго и без поломок, но в любом механизме есть слабые места. В задней подвеске данного автомобиля – это задняя балка с игольчатыми подшипниками.

Замена подшипников задней балки Пежо 206 чаще требуется с правой стороны, сначала появляются стук и грохот сзади, затем наклон колес по вертикали, а впоследствии задевание их о кузов. Если не заменить игольчатые подшипники сразу, то начнут изнашиваться: балка, пальцы, рычаги, втулки, тогда ремонт узла встанет минимум в 20 000 рублей.

В данной статье представлена подробная пошаговая инструкция, о том, как самостоятельно в гараже сделать диагностику, снять и поменять игольчатый подшипник задней балки Пежо 206. Так же в статье сделан краткий обзор с рекомендациями по выбору запчастей.

Перед ремонтом посмотрите видео по данной теме:

Замена подшипников передней ступицы

Ремонт задней балки, подвески на Peugeot

Самостоятельная диагностика игольчатого подшипника задней балки на Пежо 206

Чтобы сделать диагностику, проверьте состояние торсионной балки, определив причины поломки:

1. Наличие люфта рычагов подвески;
2. Сход развал задних колес более 1,6 градуса;
3. Состояние резиновых сальников (уплотнений);
4. Появляется стук в задней части автомобиля, так как по причине неработоспособности подшипника об рычаг ударяется палец;
5. «Задок» автомобиля «гуляет» при выполнении поворотов.

Причины износа подшипников и поломки задней балки:

• Несвоевременная замена (В России рекомендуется менять раз в год или после пробега 50 000 км);
• Попадание влаги, пыли, грязи через резиновый кожух;
• Образование коррозии внутри изделия, на роликах;
• Износ вследствие механических и ударных нагрузок.

Как заменить подшипник задней балки Пежо 206 седан и хэтчбэк

Перед тем как снять заднюю балку, обязательно ознакомьтесь с устройством подвески.

Основные операции по разборке и снятию торсиона производятся с элементами №: 13, 12, 73, 11, 73, 10, 9, 70, 2, 1.

Для замены потребуются следующие инструменты:

• Ключи накидные, головки с трещоткой (21, 13, 10, 32);
• Ключи звездочковые типа «Торкс» Т50 и Т40.
• Отвертка, зубило;
• Молоток;
• Наждачная бумага с металлической щеткой или углошлифовальная машинка с насадками (по возможности);
• Смазка: WD-40, графитовая, литол.
• Новые задние подшипники, сальники, кожухи по 2 штуки. Какие выбрать? Читайте ниже в статье.

Снятие задней балки и демонтаж подшипников

1. Ослабляем колесные болты, затем поднимаем домкратом задние колеса и снимем их.
2. Смазываем резьбовые крепления торсиона проникающей смазкой, выдерживаем 1 час.

1. Начинаем с левой стороны, головкой на 13 скручиваем крепления «косточки».
2. Теперь ослабляем крепёж балки ключом Т40, чтобы снять пластину торсиона.

1. Переходим к правой стороне, где откручиваем нижний крепеж стойки амортизатора ключами на 21. Способ показан на фото.
2. Выбиваем болт, используя молоток, отсоединяем стойку от рычага.

1. Отсоединяем тормозной шланг, держатель прикручен одним болтом, откручиваем головкой на 13.
2. Затем ключом на 10 и головкой на 13 откручиваем крепление рычага (фиксатор положения).

1. Теперь отсоединим крепеж трубки с проводом датчика АБС.

1. Переходим к снятию тормозного щитка и барабана с подшипником ступицы. Сначала снимаем защитный колпак гайки ступицы.
2. Разгибаем шлиц гайки ступичного подшипника и откручиваем её воротком на 32. Чтобы процесс не затягивался, ознакомьтесь со статьей «Как быстро отвернуть ступичную гайку».

1. Снимаем барабан, потом насадкой Т50 ослабляем 4 винта крепления тормозного щитка, сразу открепите тормозной шланг.

1. Головкой на 13 скручиваем болт для снятия планки у балки.
2. Планка приварена к балке, поэтому большой отверткой отодвигаем её, для извлечения вала.

1. Чтобы демонтировать рычаг задней подвески с подшипником внутри, ключом Т40 ослабляем винт.
2. Аккуратно достаём рычаг, снимаем его с пальца, если не вынимается, стучим молотком через деревянный брусок. Внутри расположен роликовый подшипник, замена которого нам и требуется.

Демонтаж старого подшипника балки и замена на новый игольчатый подшипник

1. Сначала из посадочного отверстия вынимаем старые подшипники или остатки. Убираются сальники, а так же кожух. Процесс показан на фото

1. После этого, поверхность подготавливается. Убираем коррозию из полости с обеих сторон, смазываем литолом.

1. Наставляем новый подшипник с внешней стороны, ровно и без перекосов. Далее молотком через деревянный брусок, а потом через головку аккуратно запрессовываем роликовый подшипник балки.

1. Вставляем резиновый сальник, который так же плотно запрессовываем.

1. С другой стороны ставиться подшипник вместе с металлическим кожухом, принцип установки такой же.
2. Готовая конструкция показана на фото, теперь смазываем ролики подшипника.

1. Узел готов к установке, надеваем деталь на вал (палец), вращательно-поступательными движениями.
2. Ориентируем положение конструкции по сделанным заранее отметкам.

1. Закручиваем фиксатор, вставляем заднюю балку на место. Рекомендуется зачистить внутреннюю поверхность планки от коррозии.

1. Собираем узел, прикручиваем планку и тормозной щиток, ставим барабан и так далее по обратной технологии. Подробно процесс сборки представлен на видео в конце статьи.
