Mitsubishi Lancer IX › Logbook › Восстановление задних колесных арок. Ремонт фрагмента правой чашки амортизатора
Около трех лет назад был произведен кузовной ремонт, связанный с восстановлением левой задней колесной арки. Уже в тот момент задняя правая арка имела небольшой очаг ржавчины, но сделать все сразу не получилось. Следующим летом с ремонтом тоже не сложилось.
То, что арку нужно делать, было понятно еще при покупке машины, но ремонт все время откладывался. Сначала была небольшая ржавая точка, через пару лет она превратилась в нечто большее. Ну, а потом все приняло слишком серьезные масштабы:
Стало стыдно часто мыть машину. Издалека, вроде бы, все красиво и хорошо, машина сразу бросается в глаза даже среди множества других автомобилей. Но когда видишь эту арку…
Стоит отдать должное японскому металлу, поскольку до такого состояния он гнил четыре года. Ремонт задней правой арки я планировал еще два года назад. Именно тогда и начал покупать некоторые материалы для этой работы.
Внутренняя кромка противоположной колесной арки, которая подвергалась ремонту три года назад, тоже начала немного покрываться ржавчиной, а в одном месте появился небольшой пузырь под краской:
При разборе багажника выяснилось, что ржавчина полезла и с внутренней стороны. Ну, что тут сделаешь, сам виноват, что все так далеко зашло.
С другой стороны, на первый взгляд, все выглядит заметно лучше:
В итоге, уже когда приехал отдавать машину мастерам, после небольшого «прощупывания» проблемных участков молотком, оказалось, что в местах, указанных на двух предыдущих фотографиях красными стрелками, легко образовались сквозные дыры, через которые было видно улицу.
Обидно, конечно, что с арками такая ситуация получилась. Хотя, стоит отметить, что видел уже далеко не один Lancer IX с ржавчиной внутри багажника именно в тех же местах, что и у меня. Понятное дело, что многие, скорее всего, напишут: «А вот у меня там все идеально», но факт остается фактом.
Уже давно, а точнее – два года, дома стоит средство, которым хотелось обработать задние арки после их ремонта. Купил по акции 5-ти литровое ведро Dinitrol 479 за 2850 рублей. Ну и 450 рублей за доставку «Почтой России» пришлось отдать.
Dinitrol 479 – это средство для обработки днища и колесных арок с антикоррозийным эффектом. Также известно под названием «жидкие подкрылки». Помимо этого, как заявляет производитель, данный состав обладает шумоизоляционными свойствами. Наносить на поверхность можно и кистью, но, в идеале, лучше специальным инструментом для воздушного напыления, т.е. – пистолетом.
Говорю сразу, устанавливать задние подкрылки осознанно не собираюсь. Нет их с завода, и не надо. Лучше раз в 2-3 года обновлять покрытие внутри арок. Да и не получится у меня их поставить без каких-либо ухищрений. Задний бампер не заводской, после его установки пришлось самостоятельно расширять локеры. Очередного «колхоза» из-за несчастных подкрылков я не хочу.
Очевидно, что правую арку надо резать. Да и с левой поработать придется. Давно известно, что ржавчина идет изнутри, поэтому зачистка и покраска снаружи, чаще всего, не помогает. Ну и в моем случае резать и варить – единственный вариант.
Источник
Ремонт задних подкрылок лансер 9
Отчет по установке задних подкрылков на Lancer Sedan
Сразу звиняйте за качество фотографий — снимал сотовым . Следующий раз постараюсь поприличнее фотик найти.
Начал с того, что обклеил подкрылки по заветам форумчан виброизоляцией. Ушло на 2 подкрылка примерно полтора листа. Каждый лист по 0.5 кв.м.

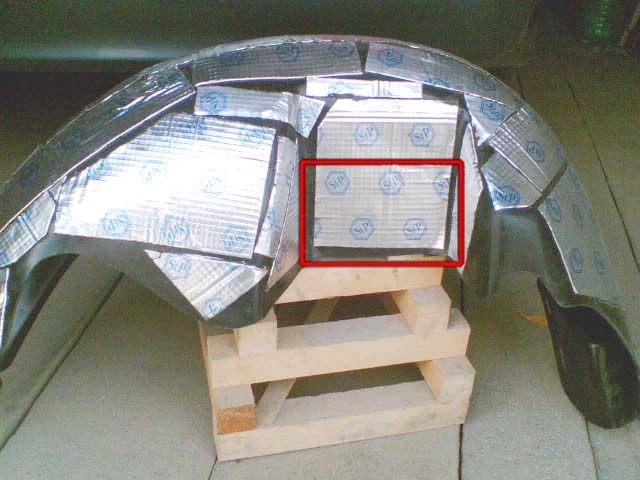

В одном месте слегка промахнулся. Ту зону, что в красном прямоугольнике — лучше не оклеивать. Дело в том, что она должна плотно прилегать к задней стойке амортизатора, иначе есть риск, что колесо будет задевать. Место там довольно-таки тесноватое.

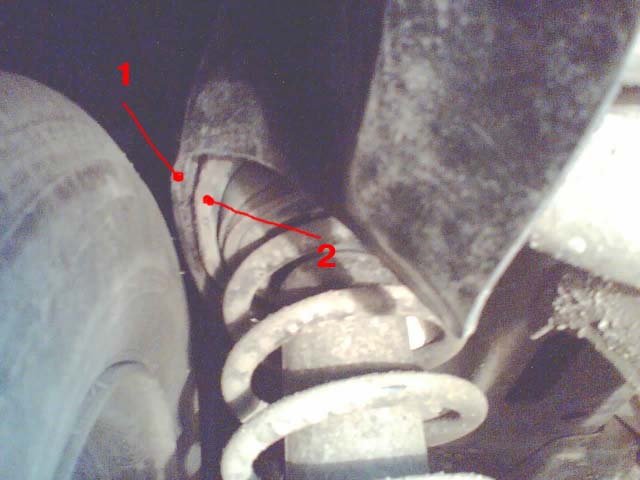

На фотке: 1 — подкрылок, 2- то-ли сама стойка, а скорее всего, что-то типа кожуха стойки заднего амортизатора.
Мне показалось, что с зазором там тяжеловато. Пришлось все разбирать и отскребать виброизоляцию.
Необходимый инструмент:
ключ на 10 — лучше торцевой
нормальная крестовая отвертка (PH2),
плоская отвертка с тонким жалом,
шуруповерт или дрель — надо будет 2 самореза вкрутить (в принципе у меня вместо ключа и крестовой отвертки как раз шуруповерт и работал)
Щетка, чтобы счистить грязь со стоек амортизаторов. Кроме грязи там еще и нетвердеющий антикор. Щетка может в нем испачкаться — имейте в виду.
На всякий случай нож, сверло 6мм (мне пришлось подгонять отверстия на левом подкрылке)
Надеюсь, если кто-то захочет это дело повторить, то как домкратить машину и снимать колесо объяснять с фотографиями не надо?
Домкратим машину и снимаем колесо.

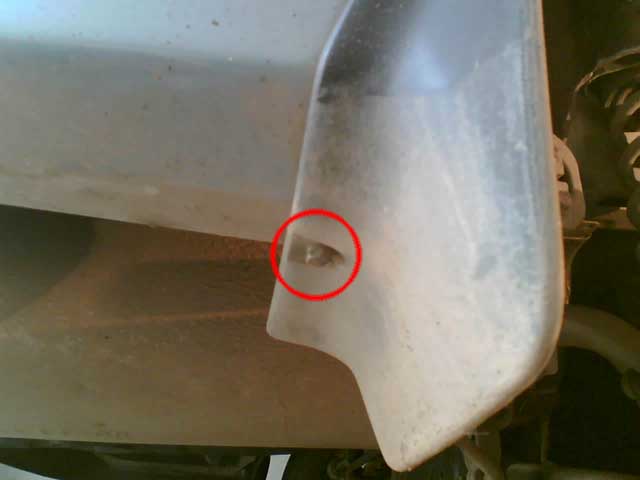

Снимаем брызговик. Сначала откручиваем болт снизу/сзади
Потом выкручиваем изнутри колесной арки 2 самореза (крестовой отверткой или ключом на 10, кому чем удобнее)

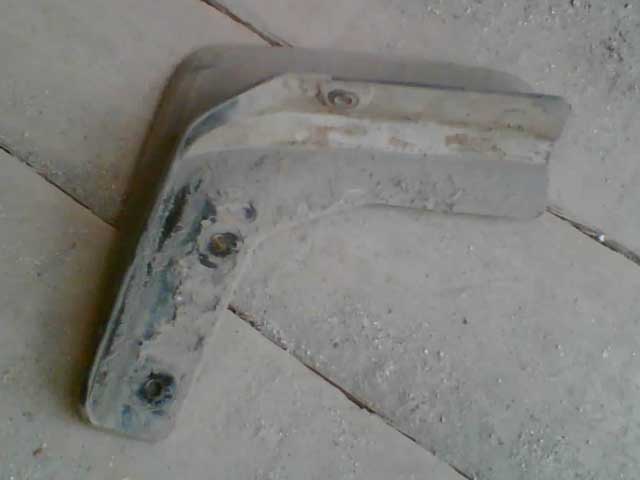

И получаем на руки брызговик. Его пока откладываем в сторонку. Попозже его надо будет обратно прикрутить:

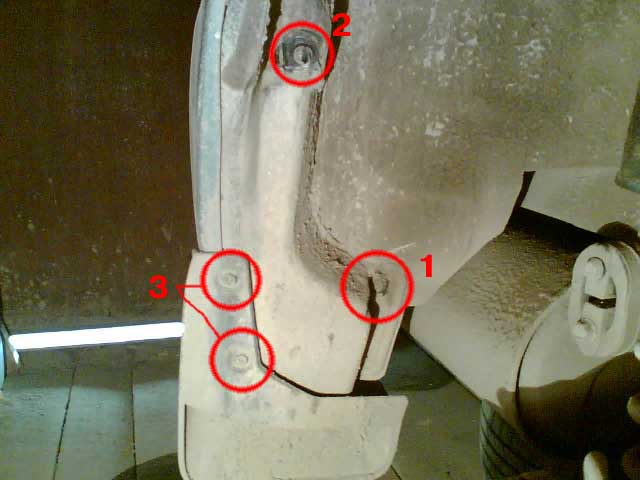

Дальше принимаемся за пластиковую хреновину (щиток), которая стоит за брызговиком. Ее держит один саморез (1), один маленький пистон(2) и два больших(3) (в которые вкручивались саморезы брызговика). Надеюсь, что у вас, в отличии от моей фотографии, брызговик уже отделен от машины
Саморез(1) выкручивается ключом (ну или крестовой отверткой):

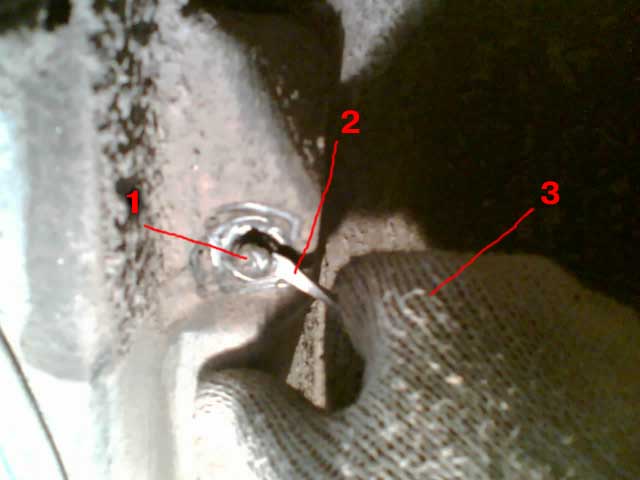

а пистон вынимается плоской отверткой. Он состоит из двух частей, надо поддеть и тянуть (без фанатизма) за внутреннюю. (1- пистон, 2-отвертка, 3-моя рука)

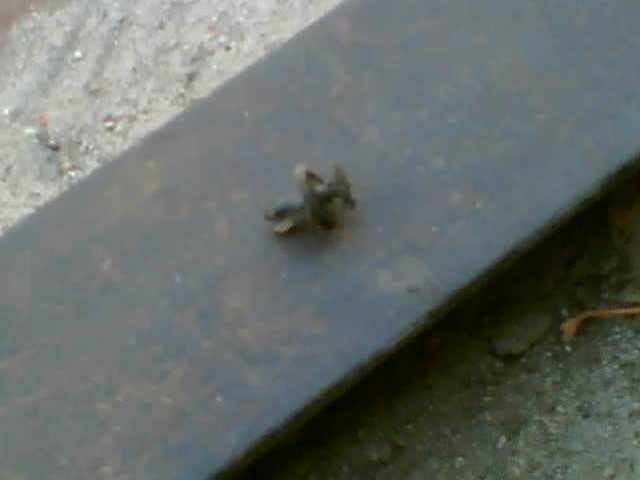

Пистон отдельно от машины

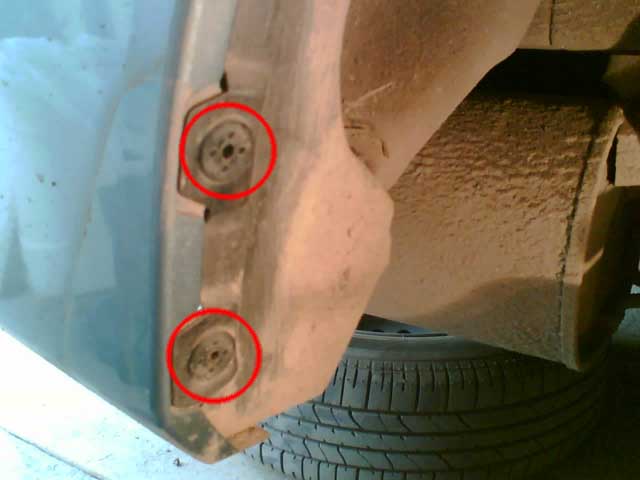

Дальше вытаскиваем большие пистоны. Так они выглядят спереди

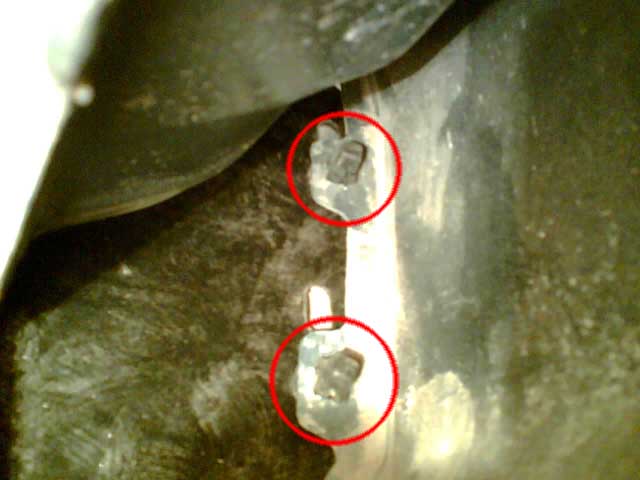

А так сзади (изнутри).
У пистонов сзади есть пара усиков, которыми они упираются в края установочного отверстия. Надо эти усики рукой слегка поджимать и покачивая пистон выталкивать его вперед.

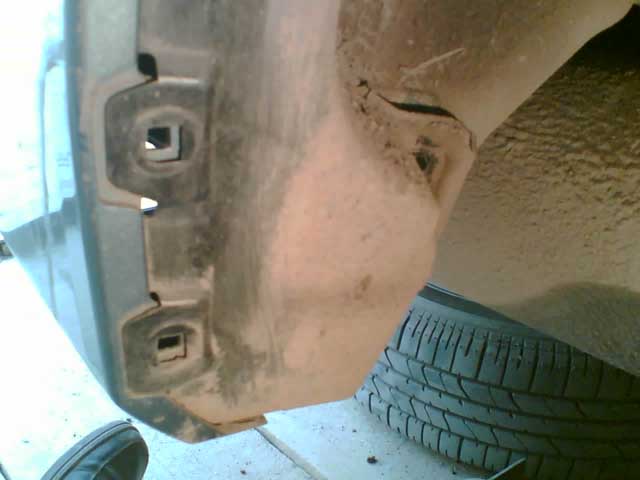

Такую картинку получаем вынув крепеж
После этого пластиковый щиток просто вынимается. Его можно сохранить на память, а можно и выбросить. Больше он не понадобится.
Большие пистоны лучше сразу поставить обратно в отверстия в бампере, но можно и попозже, что и показано на фотографии
Дальше. Если машинка побегала, то на стойке амортизатора скорее всего накопилась грязь. Надо ее щеточкой счистить, для лучшего прилегания подкрылка к стойке.

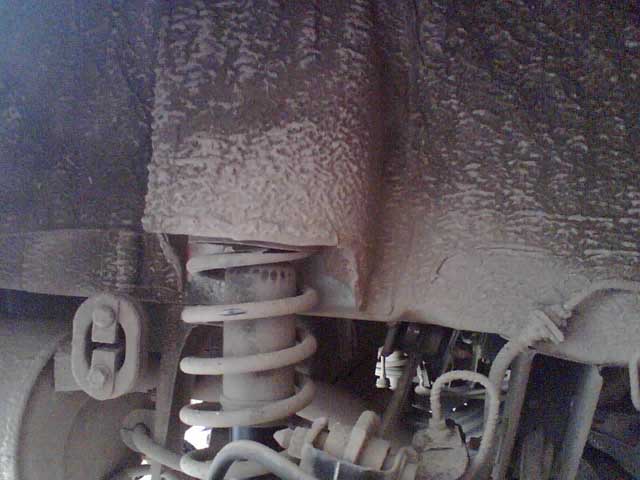

Грязевая шуба во всей красе:

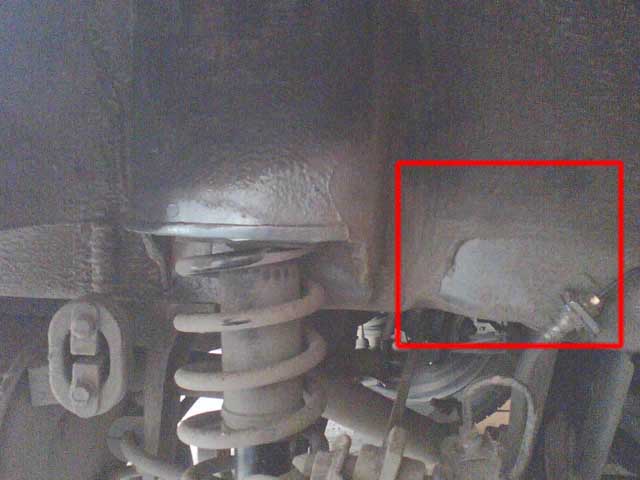

А тут уже почище. Кстати, имеет смысл почистить еще и между стойкой и тормозным шлангом. Там впоследствии подкрылок будет крепиться саморезом.
В принципе подготовительные работы на этом заканчиваются. Начинаем ставить подкрылок.
«- Взять подкрылок и поместить его в колесную нишу таким образом, чтобы передняя часть зашла между накладным порогом и крылом (если в автомобиле установлены декоративные пороги)» (с) инструкция к подкрылку

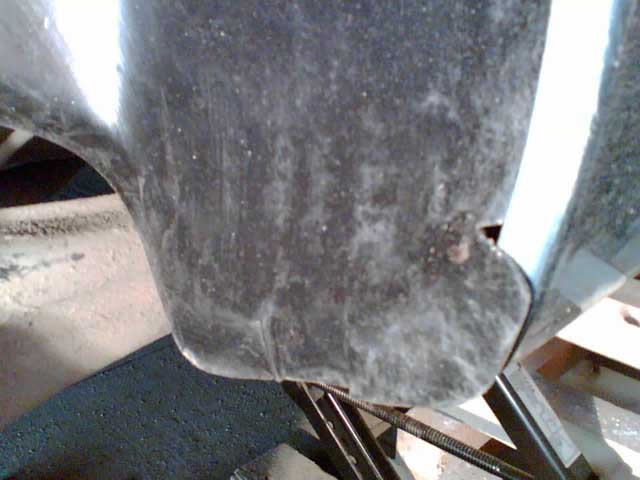

Я просто оставил переднюю нижнюю часть подкрылка болтаться, прикрывая собой низ порога. Пересвеченная полоса справа — отбортовка крыла.

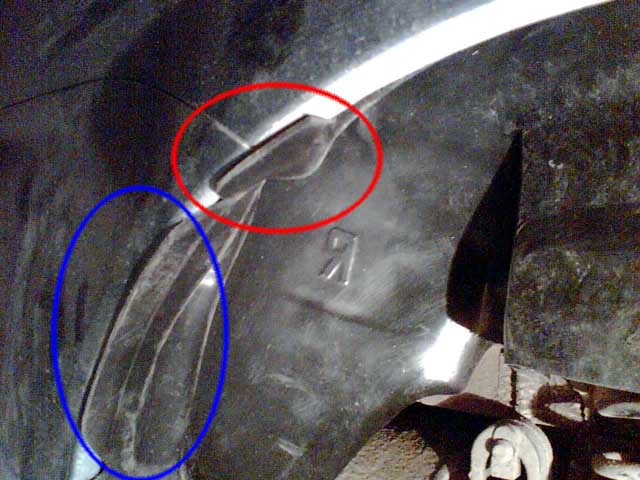

Дальше запихиваем бортик подкрылка за отбортовку крыла, начиная с нижней передней части, до места крепления бампера к крылу. Там небольшой участок подкрылка (красный элипс) будет торчать снаружи.
Тот участок, который в синем эллипсе тоже упихивается за отбортовку. В самом низу, в районе крепления брызговика бортик подкрылка снова остается снаружи.

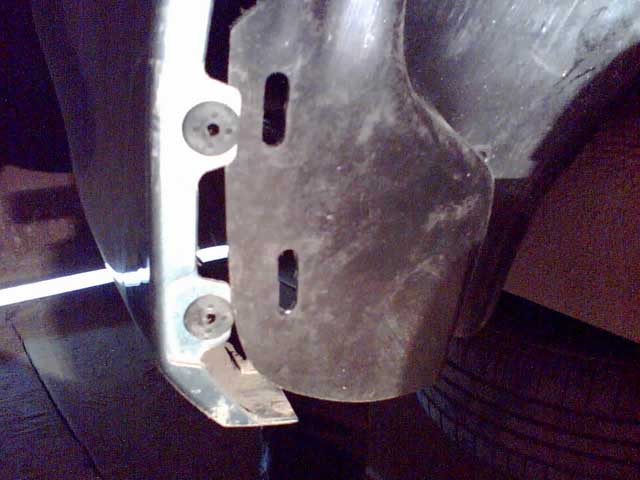

После упихивания бортика имеет смысл проконтролировать совпадение крепежных отверстий. Всего их четыре. Вверху под маленький пистон, ниже правее — под саморез, и на левом краю — сильно вытянутые под саморезы крепления брызговика (вот их то мне и не хватило, пришлось увеличивать). Если что-то не совпадает — слегка подвигайте подкрылок.

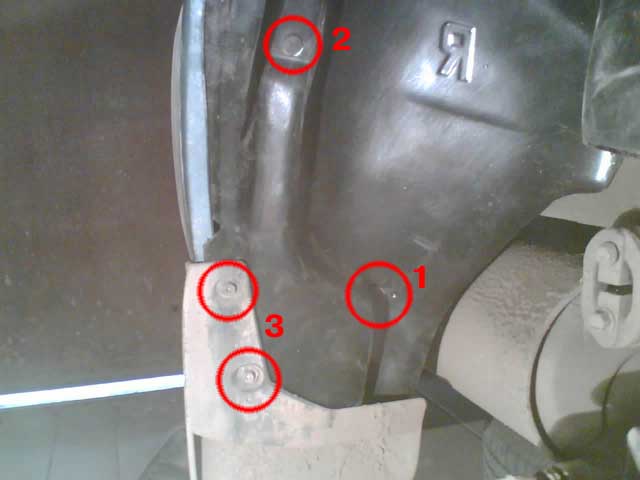

Сначала крепим подкрылок саморезом (1), потом вставляем пистон (2), и наконец, поверх подкрылка прикручиваем брызговик двумя саморезами (3). В процессе крепления брызговика сильно за подкрылок не дергайте. Боюсь верхний пистон сильного воздействия может не выдержать:
После этого не забудьте прикрутить нижний болт крепления брызговика.

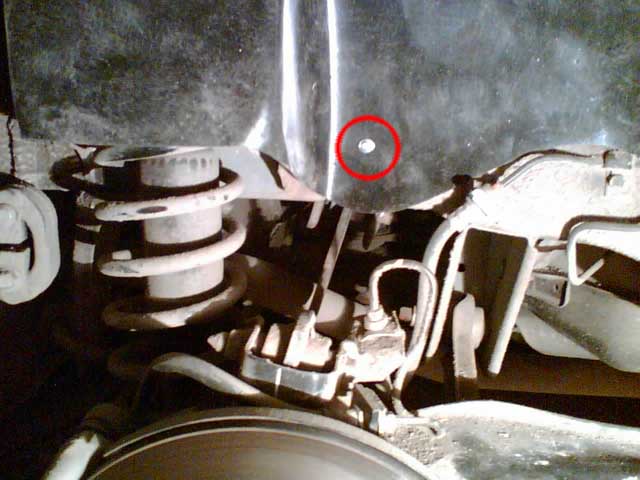

И финишная операция — вкручивание самореза. У меня на подкрылке стояла специальная метка. Перед тем, как крутить, убедитесь, что подкрылок плотно прилегает к стойке амортизатора.
Дальше навешиваем колесо, опускаем машину, переходим к другому борту и проделываем там то же самое.
PS. Мне на 2 подкрылка положили в комплекте только 1 саморез. Будьте бдительны.
Источник
Снятие и установка брызговиков колес и подкрылков Mitsubishi Lancer 9
Вам потребуются: ключ «на 10», отвертки с крестообразным и плоским лезвиями.
Снятие брызговика переднего колеса.
1. Выверните три болта крепления брызговика к кузову.
2. . и снимите брызговик.
3. Устанавливайте брызговик переднего колеса в порядке, обратном снятию.
4. Брызговик второго переднего колеса снимайте и устанавливайте аналогично. Снятие брызговика заднего колеса.
1. Выверните два болта крепления брызговика спереди.
Передние болты крепления заднего брызговика имеют, помимо шестигранной головки под ключ «на 10», крестообразный шлиц под отвертку.
2. . один сзади снизу.
3. . и снимите брызговик.
4. Устанавливайте брызговик заднего колеса в порядке, обратном снятию.
5. Брызговик второго заднего колеса снимайте и устанавливайте аналогично.
Снятие переднего подкрылка.
1. Снимите брызговик переднего колеса (см. выше).
2. Выверните фиксаторы двух пистонов крепления передней части подкрылка к переднему бамперу.
3. . и извлеките пистоны.
4. Вверните болт крепления передней части подкрылка к переднему бамперу.
Так расположены пистоны крепления подкрылка к брызговику.
5. Поддев отверткой, извлеките фиксаторы.
6. . и снимите пистоны крепления передней части подкрылка сбоку.
8. Аналогично извлеките два верхних пистона крепления задней части подкрылка к крылу.
9. . один задний пистон.
10. . выверните задний болт крепления задней части подкрылка к кузову и снимите обе части переднего подкрылка.
11. Устанавливайте передний подкрылок в порядке, обратном снятию.
12. Второй передний подкрылок снимайте и устанавливайте аналогично.
Снятие заднего подкрылка.
1. Снимите брызговик заднего колеса (см. выше).
2. Извлеките пистон крепления подкрылка к кузову, поддев его фиксатор отверткой.
3. Выверните верхний.
4. . и нижний болты крепления подкрылка к кузову.
5. . и снимите подкрылок.
6. Устанавливайте задний подкрылок в порядке, обратном снятию.
7. Второй задний подкрылок снимайте и устанавливайте аналогично.
