Ремонт заливной топливной горловины

Ремонт заливной горловины бензобака своими руками

Предыстория о поломке

Было замечено сильное подтекание бензина при заправке, решил нужно проверить что случилось. Оказалось труба заливной горловины практически полностью проржавела и появилась дырка в трубе, наверное от попадания в нее камня. Посмотрел стоимость новой горловины в интернете, цена около 5000 рублей (автомобиль Toyota Carina ST190). Посмотрел на разборках, в наличии имеются только в других городах (б/у горловина с доставкой выйдет примерно в 2500 рублей). Так как ездить нужно сейчас, то отремонтировал из материалов, которые можно купить недорого и уже сегодня. Теперь расскажу поподробнее с фотографиями процес ремонта заливной горловины бака, может кому пригодится данное решение для временного ремонта.

Демонтаж заливной горловины

Сняв заднее левое колесо и подкрыльник с машины получил доступ к заливной трубе. Со снятием трубы пришлось немного повозиться, так как многие болты плохо откручивались из-за ржавчины. В итоге достал горловину, на фото видно в каком она состоянии.

Отпилил начало заливной горловины, она сохранилась в хорошем состоянии. Обработал отпиленную горловину болгаркой от ржавчины и покрыл цинкарем (преобразователь ржавчины).

Померил диаметр заливной горловины — 35 мм, диаметр малой трубки для удаления газов — 14 мм.

В автомагазине было приобретено:

1. Топливный шланг с внутренним диаметром 14 мм;
2. Патрубок вентиляции картера с внутренним диаметром 32 мм;
3. Хомуты обжимной 6 шт. (4 штуки для диаметра 32-50 мм и 2 штуки для диаметра 25-40).

В строительном магазине Леруа Мерлен была куплена гофротруба для раковин из нержавеющей стали (длина 900 мм). Диаметр трубок гофротрубы с обоих сторон равен 32 мм.

Сборка заливной горловины

Топливный шланг с внтуренним диаметром 14 мм надел на малую трубку и установил обжимной хомут.

Далее отрезал от патрубка две трубки, которые нужны будут для соединения горловины с гофротрубой и гофротрубы с бензобаком. Соединил горловину с гофротрубой и обжал хомутами.

Вторую трубку от патрубка установил на другой конец гофротрубы и стянул хомутом. Вот что получилось.

Далее покрыл всю конструкцию антигравийным покрытием из балончика для дополнительной защиты.

Установка заливной горловины

С установкой проблем в принципе не возникло, установил заливную горловину быстрее чем снимал.

После ремонта уже заправился несколько раз бензином, подтеков не было обнаружено. Ремонт заливной горловины обошелся в 700 рублей. Думаю на несколько месяцев хватит, а может и дольше прослужит.

Источник

Chevrolet Lacetti 5D «Inferno» › Logbook › Ремонт горловины топливного бака

Доброго всем времени суток…
в кратце предыстория…
однажды давным давно в другой галактике на заправке города Я, торопясь куда то и заехав на азс без заправщиков (работников АЗС), я забыв вынуть пистолет из бака поехал… услышав звонкий звук, я посмотрев в зеркало начал материться и сразу забл обо всех проблемах и делах на время… хорошо никого лишнего не задел… вышел, огляделся, шланг с пистолетом цел, горловона так как она из пластика лопнула немного, выбегает оператор с запраки и с довольными глазами мол щас мне денег дадут, просит припарковаться… заходим на азс, мне мол штраф, порча имущества и бла бла бла, спросил ради интереса скока, мне задвигают мол вот новая система, новое оборудование, короче 7400 и последующее испытание пистолета 1000… я будучи студентом заочником (несколько высших) на юр. факе, вежливо посылаю их так как все штрафы это бред и что бы проверить подъезжаю задним ходом и заливаю себе 1 литр бензина… вот говорю и испытание, все работает… ну в общем уехал…
в итоге крышка бензобака плотно не закрывалась и расход немного увеличивался… лопнуло как раз где проходит крыло по кругу…
как я успел пошарить по драйву, не у меня одного подобное…
ну на новую горловину у меня пока денег нет, поэтому будем выходить из положения…
начнем:
ЗАРАНЕЕ скажу что фото НЕ мое, (примерно такая же картина) но ОТДЕЛЬНОЕ СПАСИБО vakir и его авто www.drive2.ru/r/chevrolet/780030/ за эти фото

диагноз ясен…
что бы снять горловину, нужно снять локер, открутив 4 самореза и далее видим что шланг закрыт пластиковой защитой

открычиваем 3 гайки ключем на 10 и перед нами получается

.
далее открываем люк и откручиваем 4 самореза. снимать полностью не стал, так как достаточно просто вытащить его, для этого в горловину я вставил тряпочку, иначе грязь попадет в бак. вынимать стоит аккуратно, так как пространства мало, а он не очень то хорошо гнется (я особых усилий не применял)…

был ранее куплен герметик который не растворяется в бензине и промазана вся трещина, я промазал обильно основание и закрыл штатной прокладкой, а где сама горловина, я заделал трещину и что бы лучше устаканилось все по кругу с внешней стороны намотал черной изоленты, тем самым исключив возможность деформации горловины… даем минут 10 подзасохнуть и с тряпкой в горловине вставляем все на место, собираем в обратном порядке… крышку закручиваем не сильно что бы все засохло… (изолента не мешает крышке закручиваться)
ИТОГ: по истечении некоторого времени когда засохло, можно заворачивать крышку как на новом авто, закручивается плотно теперь. результатом доволен.)

Спасибо что прочитали столько букавак, надеюсь кому то пригодится)

Источник

Opel Frontera A Sport 2.0i › Logbook › Реставрация защиты и заливной горловины бензобака, плата ДУТ

С момента покупки чудесного автомобиля меня и пассажиров в поездках частенько сопровождал легкий аромат бензина, в особенности если вояж совершался с открытыми окнами 🙂 Явных течей топлива не наблюдалось, в таком режиме я проездил на авто более трёх лет, хотя и предпринимал некоторые попытки избавиться от запаха бензина (например, была произведена замена топливных шлангов под капотом, а также замена совсем уж износившихся шлангов на самом бензобаке).

Помимо запаха бензина отмечались следующие не слишком приятные факты: защита бака выглядит довольно ржавой, указатель уровня топлива работает не вполне адекватно.

Этим летом было решено подойти к решению проблемы основательно — в плане значилось: снятие и ревизия защиты бака, самого бензобака, заливной горловины и патрубков.

Предварительный осмотр показал, что бензобак держится на трех болтах, также имеются следы топливной магистрали для когда-то существовавшего в данном авто предпускового подогревателя «бинар». Эти феномены явно свидетельствовали о том, что бензобак уже некоторое время назад снимали, поэтому я предполагал, что особых проблем со снятием бака (в виде приржавевшего крепежа) не возникнет — так и получилось — все три болта открутились относительно легко.

Серьёзных проблем при снятии бака не возникло. Работа по демонтажу-монтажу бака проводилась на улице, без гаража и ямы 🙂 Для успешного решения данной задачи хорошим подспорьем будет подкатной домкрат, также следует предварительно позаботиться о том, чтобы в баке было как можно меньше топлива 🙂

После демонтажа защита бензобака выглядела следующим образом:

Заливная горловина также немного ржавая, но в целом состояние весьма неплохое:

Патрубок заливной горловины имеет небольшие трещины на внешней части, но пока ещё вполне работоспособен, решено было пока его не менять. Новый найти не представляется возможным, но (судя по опыту общественности) можно собрать нечто подходящее из отечественных патрубков. В магазине деталей ваз подходящими для этой задачи мне показались патрубки заливной горловины бензобака от нивы.

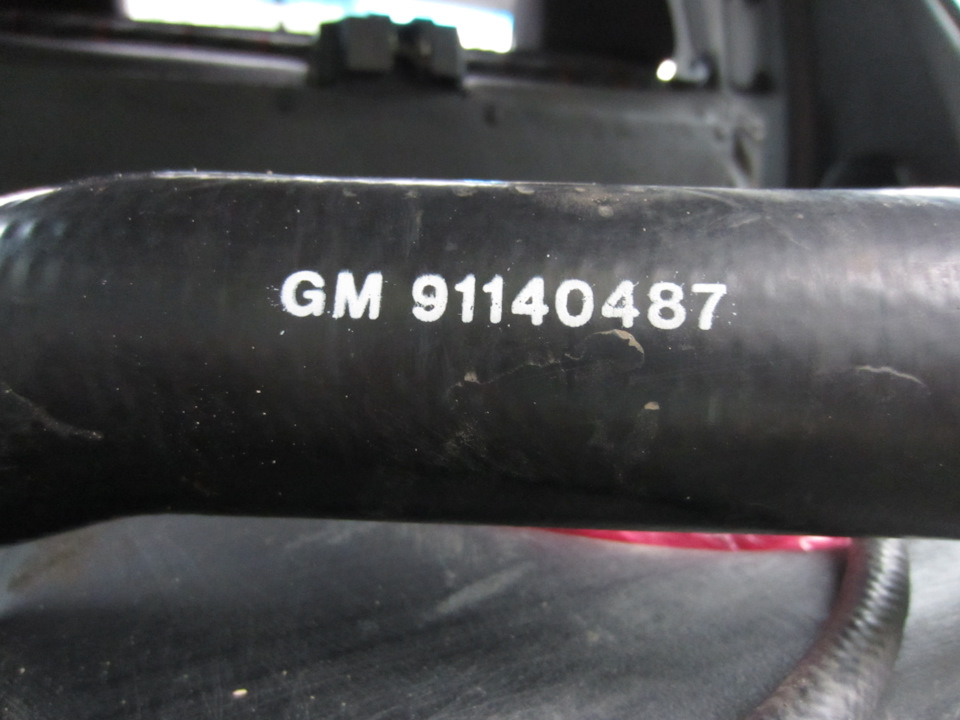

Номер патрубка заливной горловины:
