Я разобрал свой замок, потому что мне не нравилось, как он работает. Работал он со скрипом и с заеданиями. Долго не решался, но в один прекрасный момент все-таки приступил к ремонту.

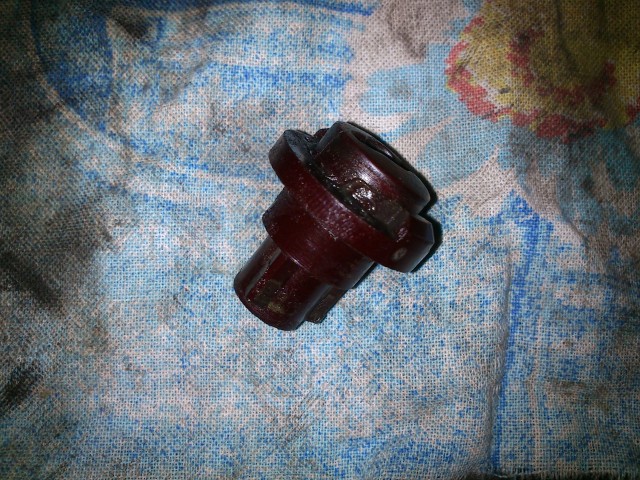

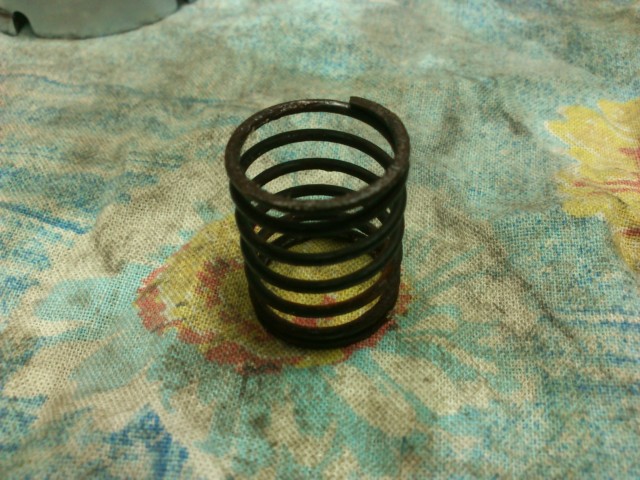

Прежде чем разбирать я отключил аккумулятор от сети мотоцикла (ученый горьким опытом), накрыл бак половой дорожкой, чтоб не поцарапать,аккуратно открутил два винта крепления корпуса замка, при этом ослабилсяруль, который я опустил вниз. Затем записав, что к чему подключается (схема схемой, но лучше записать) открутил винты крепления проводов и вынул замок из корпуса, который крепится гайкой с верхней стороны. Аккуратно поддеваем отверткой загнутые концы корпуса замка, которые находятся со стороны клемм замка их три штуки. Корпус подпружинен пружиной, так что осторожно, чтоб запчасти не разлетелись в разные стороны. Осматриваем части замка на наличиедефектов и следов выработки. У меня следов выработки практическине было, был один дефект — треснула эбонитовая обойма, куда вставляется ключ. Затем нужно все перемыть и перечистить и смазать тонким слоем циатима, ну или другой смазкой. Теперь можно приступать к сборке. Собираем, так как показано на фото.
И накрываем металлической крышкой. После чего необходимо загнуть концыкрышки. Замок можно считать собранным правильно если при:
утоплении ключа в замок — замыкаются клеммы 30- 15- 54;
Повернут вправо в первое положение — замыкаются клеммы 30- 15- 54- 58;
Повернут вправо во второе положение — замыкаются контакты 30- 15- 54- 58- 56; то есть все клеммы замыкаются между собой.
http://forum.jawaold.com/viewtopic.php?t=7275 _________________ Jawa 634.8-00 урожая 1977 года. 2[00 099] km Ford Scorpio 2,5D 1991года. 345 678 km Чаще подмажешь — меньше стоять будешь!
кладешь подвижный контакт так, чтобы одна из длинных сторон была параллельна верхней полоске
А вообще надо начинать с прочтения прилепленных тем! _________________ ремонт явы это праздник, поэтому как он закончится никто не знает, вариантов куча
Вернуться к началу
IgorE
Мастер
Регистрация: 26.03.2006 Сообщения: 2728 Темы: 21 Откуда: Калуга Мото: JAWA 638-0-00, 1988г. р.
_________________ JAWA 638-0-00, 1989 года рождения Хобби на всю жизнь
Вернуться к началу
Frost Карточек: 1 Мастер
Регистрация: 18.08.2008 Сообщения: 1246 Темы: 4 Откуда: Украина, Киев Мото: JAWA 350/360, JAWA 350/634, JAWA250/353
Немножко разные замки . _________________ Правду знают все — просто молчат. Главное, что бы было чем кормить волчат!
Вернуться к началу
IgorE
Мастер
Регистрация: 26.03.2006 Сообщения: 2728 Темы: 21 Откуда: Калуга Мото: JAWA 638-0-00, 1988г. р.
Frost писал(а):
Немножко разные замки .
Да замки разного типа, по вышеуказанным ссылкам тип 1 и 2., но порядок сборки не меняет, так же по ссылкам выше. Выложил, как более наглядный пример _________________ JAWA 638-0-00, 1989 года рождения Хобби на всю жизнь
Вернуться к началу
mr.Pullings
Пионер
Регистрация: 13.03.2011 Сообщения: 14 Темы: 3 Откуда: Ivanovo Мото: Dkw sb200 luxus 36г,dkw sb200 36г, dkwsb 350 34г,jawa 356 59г, indian 741b 42г, м72 56г, и др

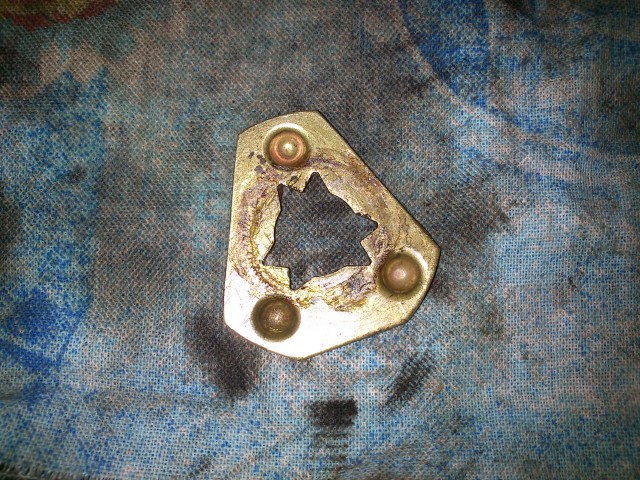

Спасибо, мужики! Разобрался. Пришлось не только подогнуть, но и напаять дополнительные. Слишком жидковатые были. И с начальной позицией подвижной пластины (в виде скругленного треугольника) тоже разобрался. Если кого то интересует могу поделиться.
Вернуться к началу
Motovoz
Гуру
Регистрация: 14.07.2015 Сообщения: 878 Темы: 19 Откуда: Москва Ждановская Мото: Ява 638 и 634 с коляской
Вопросы к замку зажигания. Может кто подскажет. http://forum.jawaold.su/viewtopic.php?p=602104#602104 _________________ 89067838016@mail.ru
Вернуться к началу
Nielo
Пионер
Регистрация: 14.01.2015 Сообщения: 12 Темы: 0 Откуда: Россия Мото: Jawa 634
Сделал картинку 8-ми разъёмного замка зажигания.
(Фулл версия для печати) http://s017.radikal.ru/i411/1605/a7/5000068db59e.png
Привет,ребята. Добрый день,послушайте. Вот в руках держу замок зажигания и прозваниваю контакты без (ключа в замке), вопрос в следующем: должны ли в этом случае звонится клемы 30 и 58? У меня звонятся, это нормально или нет? _________________ Оно то надо было бы конечно,а вот коснись такого дела, так вот тебе и пожалуйста.
Italyanec , Да если включен свет! Т.е. в положении 1, 2 и 3. Но в положении 0 не должны звонится. _________________ Jawa 634.8-00 урожая 1977 года. 2[00 099] km Ford Scorpio 2,5D 1991года. 345 678 km Чаще подмажешь — меньше стоять будешь!
всем привет.такая проблема ява 638 на ходу пропадает питание.потрогаю ключ в замке снова появляется.потом снова пропадает.поменял два замка не помогло.включаю зажигание лампа горит вроде все норм,если нажму на сигнал тут же все пропадает. что может быть?
