WildSerj › Blog › Часть третья. Автоэлектрика T1021. Полуфинал.

Отдал зарядник Jossdrive, но остался с чувством разочарования. Разочарования прежде всего собой.
Когда схема с усилителем напряжения шунта была спаяна, настал черёд испытаний. Испытывать было необходимо на чем-то и я собрал мега-гаджет из 12 NiMH батарей емкостью 4300 маЧ каждая. Такая сборка легко примет и 6 и 8А и на каждой из батарей ток будет невелик. Включаю — работает, ток показывает, но одна беда — нелинейность. AD8065 хороший операционник, прецизионный, но вот нелинейность. Ставлю например, на 4А — 4А по показометру, выкручивая вниз до 1А, а на индикаторе полтора. Вверх та же песня, показания завышены. Отстраиваю по верху — низ неправильно кажет, кручу по нижней границе, сверху черт знаемо что. Очень много провёл опытов с этим усилителем, а толку ноль. А время идёт.
Решил поставить MAX4162, он встаёт вместо AD8065 пин-в-пин. Нет, ещё хуже стало. Срочно нужно было какое-то решение.
Даже токовый резистор поставил вместо 0,004 0,01 Ом, без толку, разве что выходное напряжение выросло и пришлось перестраивать индикатор.
Все это начинало бесить. Переделать по-другому времени нет, девайс уже должен быть у хозяина, да и мои дела стоят. Настроить то, что сделано понимаю, что не смогу, а разобраться времени тоже нет.
Говорят, лучшие идеи приходят во время цейтнота. Так и я пошёл по пути упрощения. Выкинул все лишнее и подал сигнал с токового резистора прямо на вход индикатора. Резистор 0,01 Ом, он проходит по рассеиваемой мощности. И что я вижу — ровная линейная шкала, от 1А до 7А показывает, цифры точные, ну просто прелесть.

В тот вечер я что-то оставил включённым в машине и посадил свою мутлу в ноль. Теперь зарядник понадобился и мне. А поскольку все было настроено, то осталось что подобрать «сопли», смонтировать индикатор и питание в корпусе и поставить плату Автоэлектрики на ее законное место.
Вот ещё одно слабое место этих зарядок — провода. На органы управления пущен небольшой плоский шлейф, как только я приступил к окончательной сборке, провода все собрались отваливаться, они все одинаково серого цвета. Хорошо, я заранее перестраховался:

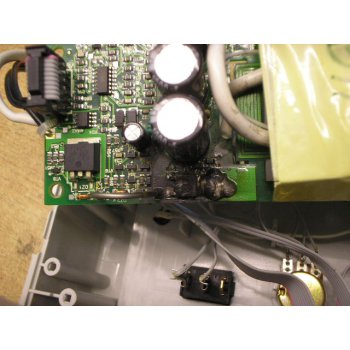

Собрал. Включил. Заряжаю. Звонит хозяин зарядки, мол скоро буду. И тут я понимаю, что по неизвестным мне причинам, зарядник больше 4,5А не выдаёт. Вообще.
Матернулся, вскрыл, получил по рукам током. Мол, не матерись! Ладно думаю. Смотрел, ничего не оторвано, все провода мертво припаяны, на клеммах почти 17В, а ток не даёт. Я же притащил свой высаженный аккумулятор, он должен был забрать любой ток, но 4,4А берет и все тут.
Беру пинцет и перемыкаю токовый резистор. Кажись, вот и оно. По перемычке между 10 и 13 клеммами, где стоял шунт, автоэлектрика не только показывает сколько протекает ампер, а ещё и стабилизирует ток отдачи, ограничивая его на разумном уровне порядка 8А. Мой токоизмерительный резистор имеет примерно втрое больше миллиом, чем надо. Вот с 0,004 вполне возможно что прокатило бы. С 0,01 не прокатило.

Это грустная находка, подумал я и снова взялся за кусачки и паяльник. На штатное место шунта встала штатная перемычка. А мой токоизмерительный резистор теперь встал по выходу девайса, по минусовому проводу, сразу на выходе его из платы. Конечно бы, если бы у меня не загнулась идея с усилителем на шунта, то я б накрутил сколько мне надобно и используя в качестве датчика сию перемычку, ’. Но я знаю, что у меня запаса по опорному напряжению у микросхемы измерителя 7107 вообще не осталось, получить ещё раз глюкодром? — спасибо, в другой раз.
Привожу окончательную схему «с натуры», вот так она показывает амперы на пятерочку.

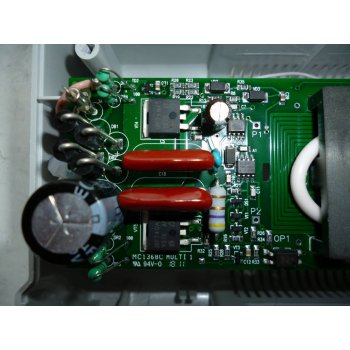

Если она ко мне вернётся, то построю измеритель с помощью INA333 и добавлю в ту же измерительную головку ещё и вольтметр.
И стыдно мне не за свою работу, припаял я все по-человечески, а то, что не одолел простейший усилитель постоянного тока. Ну не шмогла я.
Зато получил 88 очков опыта:
— научился брать из автоэлектрики напряжение — можно сделать порт USB и заряжать гаджеты.
— детальнее разобрался в работе схемы.
— натрахался с 7107 и теперь могу построить на ней черта лысого.
— натрахался с УПТ и хочу ещё.
— научился собирать мощные батареи и тестировать на них зарядники.
— принял автоэлектрику как есть, она мне даже стала нравиться. Какой-то в ней есть характер, что ли. Хочется с ней возиться, снова и снова.
