Ремонт защиты двигателя ауди а4 б6

Снятие и установка верхней крышки двигателя / нижней защиты двигательного отсека / подрамника
Audi A4 B6. Силовой агрегат. Бензиновый двигатель

Снятие

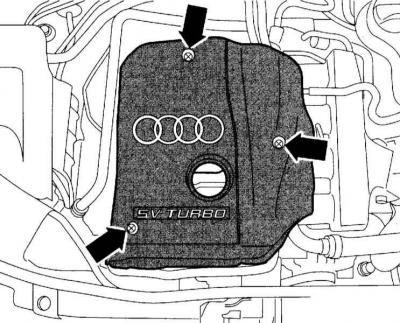

1. Выверните болты и гайки (стрелки на сопроводительной иллюстрации) снимите крышку(и) двигателя.

2. Снимите, при необходимости, правую верхнюю крышку двигателя.

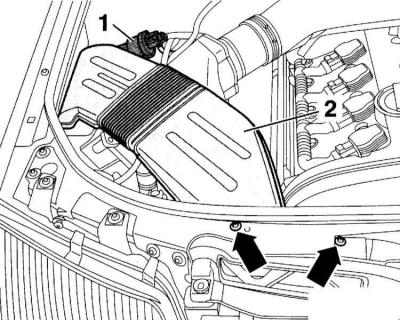

3. Отсоедините электромагнитный клапан адсорбера отработавших газов (1) у воздуховода и отложите его в сторону.

4. Выверните винты (стрелки) и снимите воздуховод (2).

Бензиновые двигатели 2.4 и 3.0 л

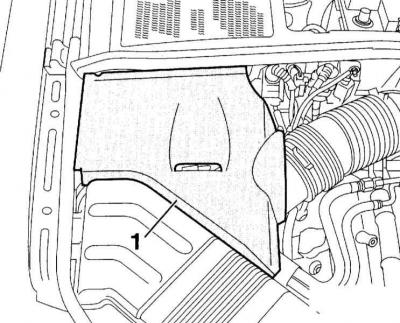

1. Снимите вверх правую крышку двигателя (1) в двигательном отсеке.

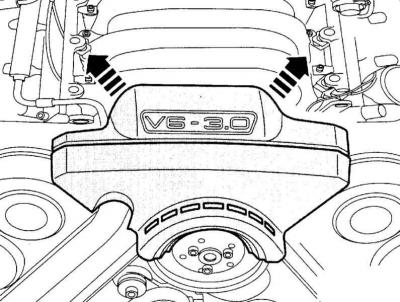

2. Снимите вверх заднюю крышку двигателя в направлении стрелки.

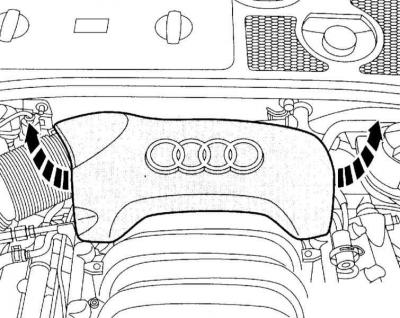

3. Снимите вверх переднюю крышку двигателя в направлении стрелки на сопроводительной иллюстрации.

4. При необходимости, отсоедините и выньте боковую верхнюю крышку двигательного отсека.

Дизельный двигатель 1.9 л

1. Выньте указатель уровня масла из направляющей трубы.

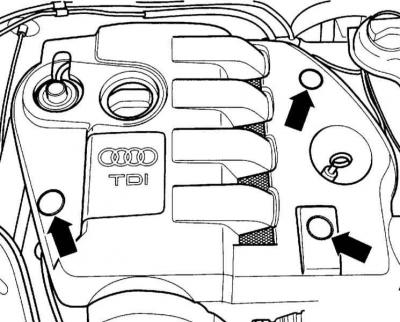

2. Отсоедините крышки (стрелки на сопроводительной иллюстрации) и отверните лежащие под ними гайки.

3. Снимите вверх крышку двигателя иснимите затем демпфер шума, лежащий под ней.

4. Вставьте указатель уровня масла в направляющую трубу.

Дизельный двигатель 2.5 л

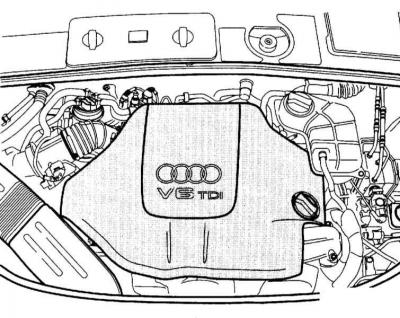

1. Выньте вверх крышку двигателя из держателей.

Установка

Установка выполняется в последовательности, обратной снятию.

Нижняя защита двигательного отсека

Снятие

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.

1. Поднимите и установите на подставки переднюю часть автомобиля.

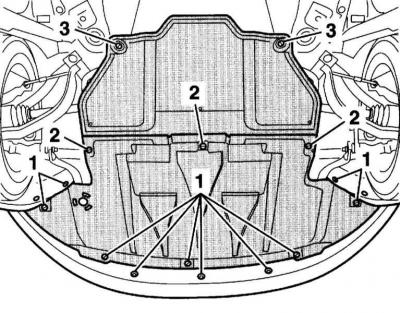

2. Выверните винты (1). Чтобы установить переднюю панель в положение для проведения техобслуживания, необходимо вывернуть только три передних винта, обратитесь к Разделу Установка передней панели в положение для технического обслуживания и сопроводительной иллюстрации.

3. Выверните винты (2) и снимите переднюю крышку двигателя с днища.

4. В зависимости от двигателя выверните винты (3) и снимите заднюю крышку двигателя с днища.

Установка

1. Установка выполняется в последовательности. обратной снятию.

Источник

Audi A4 B6 — документация и фотоотчеты по ремонту

Audi A4 B6 / Ауди А4 Б6 (код модели: 8E2) 2001 — 2005
Audi A4 Avant B6 / Ауди А4 Авант Б6 (код модели: 8E5) 2001 — 2005
Audi A4 B7 / Ауди А4 Б7 (код модели: 8EC) 2005 — 2008
Audi A4 Avant B7 / Ауди А4 Авант Б7 (код модели: 8ED) 2005 — 2008
Audi A4 Cabriolet / Ауди А4 Кабриолет (код модели: 8H7) 2004 — 2006
Audi S4 (8E / 8H), Audi RS4 quattro (8E / 8H) 2006-2008

Двигатели
(Engines)

Замена ремней ГРМ и ТНВД Audi A6 (4B) двигатель AKE (rus.) Подробнейший фотоотчет! Основная последовательность работ подходит для двигателей AFB, AKN, AKE, AYM, BAU, BCZ, BDG, BDH, BFC. Эти двигатели устанавливались на автомобили: VW Passat (3B), Skoda Superb (3U), Audi A6 (4B), Audi A4 (8E), Audi A8 (4D), Allroad 1997-2006.

Ремонт выравнивающего вала привода масляного насоса, двигатель 2.0 TDI (rus.) Фотоотчет
Решил написать о проблеме с приводом масляного насоса у авто c двигателем 2,0 TDI 103 kw. Так как это уже второй автомобиль с одинаковой проблемой за год, думаю это будет актуально. Где-то читал что из-за износа этого шестигранника может моргать лампа давления масла на приборке в диапазоне 1500-1800 об/мин. Год назад поступил пассат с заклиненной турбиной. Причиной оказался износ одного из выравнивающих валов привода масляного насоса. Выравнивающие валы продаются только в сборе за дорого, решили попробовать отремонтировать.

Определение передува турбины по логам, двигатели TDI и др. (rus.) Фотоотчет
Самая насущная проблема в турбированных двигателях это возникновение передува. Особенно это актуально для дизельных двигателей т.к. образование сажи в выпускных газах приводит к быстрому накапливанию ее внутри турбины и подклиниванию геометрии. Сначала попробуем разобраться как происходит регулировка давления надува, а затем рассмотрим как выглядит передув в логах.

4-cylinder diesel engine AJM, ATJ, AVB, AVF, AWX with unit injector (eng.) Repair Manual
Руководство по ремонту дизельных двигателей 1,9 с буквенным обозначением: AJM, ATJ, AVB, AVF, AWX. Редакция 07.2011
Эти двигатели устанавливались на автомобили Audi A4 B6 / Ауди А4 Б6 (код модели: 8E2, 8E5) 2001 — 2004
Содержание (группы ремонта): 00 — Technical data, 10 — Removing and installing engine, 13 — Crankshaft group, 15 — Cylinder head, valve gear, 17 — Lubrication, 19 — Cooling, 20 — Fuel supply system, 21 — Turbocharging/supercharging, 23 — Mixture preparation — injection, 26 — Exhaust system, 28 — Glow plug system.
00 — технические данные, 10 — снятие и установка двигателя, 13 — шестерня коленчатого вала, 15 — головка блока цилиндров, клапанный механизм, 17 — система смазки, 19 — система охлаждения, 21 — турбонаддув / наддув, 23 — формирование топливной смеси, впрыск, 26 — выхлопная система, 28 — система свечей накаливания.
172 страницы. 4 Mb.

Рядный 4-цилиндровый двигатель объемом 2 л и V-образный 6-цилиндровый двигатель объемом 3 л (rus.) Устройство и принцип действия. Программа самообучения 255 VW/Audi. Буквенные обозначения двигателей ALT и ASN.
Содержание:
Двигатель 2,0 л, 5 кл./цил. — Общие сведения, технические характеристики, Блок балансирных валов, Новая головка блока цилиндров, Система охлаждения с электронным регулированием, Функциональная схема, двигатель 2,0 л, 5 кл./цил.
Двигатель 3,0 л, 5 кл./цил. — Общие сведения, технические характеристики, Блок цилиндров, Балансирный вал, Контур системы смазки, Головка блока цилиндров, Подача воздуха, Схема вакуумной системы, Система выпуска ОГ, Система управления двигателя, Исполнительные механизмы/датчики, Схема системы, Функциональная схема, двигатель 3,0 л, 5 кл./цил.

Дизельный двигатель 2,0 л/125 кВт (rus.) Устройство и принцип действия. Программа самообучения Skoda.
2,0-литровый двигатель TDI мощностью 125 кВт, буквенные обозначения двигателей BMR, BRD, BMM, заменяет собой 2,0-литровый двигатель TDI мощностью 103 кВт с 4 клапанами на цилиндр. В этой брошюре приводится описание конструкции и особенностей 2,0-литрового двигателя TDI мощностью 125 кВт с 4 клапанами на цилиндр, при этом особое внимание уделяется его отличиям от 103-сильного агрегата. Впервые этот двигатель установили на модель Skoda Octavia RS.
Содержание: Введение, Технические характеристики, Механическая часть двигателя, Кривошипно-шатунный механизм, Привод газораспределительного механизма, Головка блока цилиндров, Крышка головки блока цилиндров, Впускной коллектор с изменяемой геометрией, Выпускная система, Система рециркуляции отработавших газов, Турбонагнетатель с обратной связью, Сажевый фильтр, Engine management, Схема системы, Датчики, Датчик положения направляющего аппарата турбонагнетателя G581, Потенциометр системы рециркуляции отработавших газов G212, Конструкция и принцип работы магниторезистивных датчиков, Исполнительные механизмы, Клапан насос-форсунки, цилиндры №№1-4 N240, N241, N242, N243, Электромагнитный клапан ограничения давления наддува N75, Переключающий клапан радиатора системы рециркуляции отработавших газов N345, Электродвигатель привода заслонки впускного коллектора V157, Клапан заслонки впускного коллектора N316, Свечи накаливания №№1-4 Q10, Q11, Q12, Q13, Функциональная схема.
Данный двигатель также устанавливался на Volkswagen Passat B6 (код модели: 3C2, 3C5), Volkswagen Touran (код модели: 1T1, 1T2) Volkswagen Golf 5 (код модели: 1K1), Volkswagen Jetta 5 (код модели: 1K2), Skoda Octavia II (код модели: 1Z3, 1Z5), Audi A4 B6(код модели: 8E2) и др.

Двигатель Audi 4,2 л (BAR, BNS) V8 FSI (rus.) Конструкция и принцип действия. Пособие по программе самообразования.
Содержание: Технические характеристики, Механика двигателяКривошипно-шатунный механизм, Вентиляция картера двигателя, Цепной привод, Привод вспомогательных агрегатов двигателя, Головка блока цилиндров, Система смазки, Масляный насос и модуль масляного фильтра, Масляный поддон Audi RS4, Система смазки, Система охлажденияКонтур циркуляции охлаждающей жидкости Audi Q7, Контур циркуляции охлаждающей жидкости Audi RS4, Воздухозабор, Воздушная заслонка впускного коллектора, Вакуумные магистрали Audi RS4, Вакуумные магистрали Audi Q7, Топливная система Audi Q7/RS4, Система выпуска ОГ, Управление заслонками ОГ Audi RS4, Система вторичного воздуха, Управление двигателяОбзор системы управления Audi Q7 (блок управления Bosch MED 9.1.1), Обзор системы управления Audi RS4 (блок управления Bosch MED 9.1), Режимы работы, Интерфейсы шины данных CAN (шина данных CAN-Привод) Audi Q7, Интерфейсы шины данных CAN (шина данных CAN-Привод) Audi RS4, Стартовый режим Audi RS4, Спортивный режим Audi RS4.

Информация по ремонту двигателей VAG / Engines repair
Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

Система охлаждения, отопления, вентиляции и кондиционирования
(Cooling, Heating, Air Conditioning and Climate Control Systems)

Refrigerant R134a Servicing (eng.) Заводское руководство по ремонту кондиционеров для автомобилей:
Audi 100 1991 ->, Audi 80 1992 ->, Audi A1 2011 ->, Audi A2 2001 ->, Audi A3 1997 ->, Audi A3 2004 ->, Audi A4 1995 ->, Audi A4 2001 ->, Audi A4 2008 ->, Audi A4 Cabriolet 2003 ->, Audi A5 Cabriolet 2009 ->, Audi A5 Coupe 2008 ->, Audi A5 Sportback 2010 ->, Audi A6 1995 ->, Audi A6 1998 ->, Audi A6 2005 ->, Audi A6 2011 ->, Audi A7 Sportback 2011 ->, Audi A8 1994 ->, Audi A8 2003 ->, Audi A8 2010 ->, Audi Cabriolet 1991 ->, Audi Q5 2008 ->, Audi Q7 2007 ->, Audi R8 2007 ->, Audi TT 1999 ->, Audi TT 2007 ->
Содержание: General Information, Description and Operation, Specifications, Diagnosis and Testing, Removal and Installation, Special Tools.

Системы впрыска, зажигания
(Injector, ignition system)

Динамическая регулировка угла впрыска на двигателях V6 2.5 TDI — AKN, AKE, AFB и др. (rus.) Подробнейший фотоотчет! Основная последовательность работ подходит для двигателей AFB, AKN, AKE, AYM, BAU, BCZ, BDG, BDH, BFC. Эти двигатели устанавливались на автомобили: VW Passat B5 (3B2, 3B5), VW Passat B5.5 (3B3, 3B6), Audi A6 C5 (4B), Audi A4 B5 (8D), Audi A8 D2 (4D2), Audi A4 B6 (8E), Skoda Superb (3U4).

Системы впрыска и зажигания
Данная информация по системам впрыска подходит ко всем автомобилям VW, Skoda, SEAT, Audi.
Общая информация по системам зажигания
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Топливная система
(Fuel System)

Общая информация по топливным системам
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Источник

Audi A4 (B6/8E) – властелин колец

Ауди А4 второго поколения дебютировал в 2000 году, а серийное производство модели началось в 2001 году. «Четверка» разделила платформу с Volkswagen Passat B5. Всего в мире было выпущено более миллиона экземпляров Ауди А4 В6. Даже не смотря на относительно почтенный возраст, серьезных проблем не возникает.

Audi A4 (B6, 8E) (2000 — 2004 гг.)

Двигатели

Audi A4 B6 предлагался с большим количеством двигателей рабочим объемом от 1,6 л (100 л.с.) до 3-х литров (220 л.с.) «заряженной» S-версии. Наибольшее распространение получили три агрегата: бензиновый 2,0 л ALT (130 л.с.), бензиновый с турбонаддувом 1,8 л (150 л.с. — avj, 163 л.с. — bfb, 170 л.с. – amb (США) и 190 л.с. — bex) и дизельный 1,9 TDI (100 и 130 л.с.).

2-х литровый ALT славится своим непомерным масляным аппетитом, приходящим после 100 тыс. км. Успокаивает лишь одно — увеличившийся расход масла, как правило, больше не растет и в среднем составляет 2-3 литра на 10 тыс. км.

Дизельный 1,9 TDI — надежный агрегат. При пробеге более 200 тыс. км, скорей всего, придется обратить внимание на состояние топливных форсунок.

Наддувный 1,8Т требует к себе большего внимания. Перебои в работе могут возникнуть из-за потери герметичности и подсоса воздуха в патрубке, соединяющем воздушный фильтр с компрессором турбонагнетателя. Часто патрубок протирается хомутом у самой турбины, при этом появляется свист, и двигатель не держит холостые обороты.

Турбина выхаживает не менее 200 – 250 тыс. км, а при бережной эксплуатации доживает и до 300 тыс. км. Новая турбина обойдется в 20 – 25 тыс. рублей, ремонт ее потребует около 10 – 15 тыс. рублей. Восстановленная турбина способна пробежать еще 50 – 60 тыс. км.

Пластиковый тройник охлаждающей жидкости за двигателем под воздействием температуры и времени коробится и начинает «травить» антифриз. Новый стоит около 600 рублей, но что бы заменить его, придется «потрудиться». При пробеге более 160 – 200 тыс. км нередко выходит из строя электромагнитный клапан адсорбера №80. Оригинальный потянет на 4,5 – 5 тыс. рублей, аналог – 1 – 2 тыс. рублей.

«Дизеление» (треск) после запуска холодного двигателя первые 1-3 секунды вызвано неисправным фазорегулятором, объединенным с натяжителем цепи, и растяжением самой цепи. Проблема характерна для двигателей 2,0 л и 1,8Т и обнаруживается после 200 – 250 тыс. км. Кроме того, на 1,8Т, если вовремя не заменить фазорегулятор, начинается износ зубцов на звезде выпускного распредвала, идущих в сборе. Новый распредвал потребует около 13-15 тыс. рублей.

Теперь остановимся на общих, характерных для всех типов двигателей Ауди А4, мелких неисправностях. Проблемы с правильной работой бензинового мотора появляются из-за выхода из строя катушек зажигания, которые «умирают» в самый неподходящий момент. Новая катушка стоит около 1200 – 1700 рублей. Проблемы с запуском, независимо от наличия ошибок, в 90% случаев связаны с отказом датчика температуры охлаждающей жидкости.

Гидравлические опоры двигателя (подушки) при пробеге более 180 – 200 тыс. км нередко требуют замены, о чем подскажет появившаяся вибрация. При пробеге более 200 тыс. км, скорей всего, придется заменить датчик положения коленвала (1800 – 2500 рублей) и датчик массового расхода воздуха (1500 – 3500 рублей). К этому же времени начинает сдаваться термостат, замена которого — работа не из легких. Новый оригинальный стоит около 3-4 тыс. рублей, неоригинальный — 2-3 тыс. рублей.

При пробеге более 220 – 250 тыс. км начинает выскакивать ошибка по низкой эффективности катализатора, который вскоре придется заменить. Оригинальный потребует около 50 тыс. рублей, неоригинальный гораздо дешевле – 10 – 20 тыс. рублей. Пламегаситель еще доступней — 3-5 тыс. рублей.

Трансмиссия

На Ауди А4 В6 устанавливалась полностью синхронизированная 5-ти или 6-ти ступенчатая механическая коробка передач, 5-ти ступенчатая гидротрансформаторная автоматическая коробка передач «Tiptronic» с динамической программой переключения DSP или бесступенчатый вариатор Multitronic с динамической программой регулирования DPR.

«Механика» очень надежна и неприхотлива. Сцепление на машинах с двигателем 1,8Т служит более 160 – 180 тыс. км. Новый комплект сцепления доступен за 12-15 тыс. рублей. Работа по его замене потребует около 8-9 тыс. рублей. Если же возникнет необходимость заменить маховик, то придется выложить еще 17-20 тыс. рублей.

Audi A4 (B6, 8E) USA (2000 — 2004 гг.)

АКПП Tiptronic в целом надежна, но при пробеге более 200-220 тыс. км могут появиться толчки при переключениях и пробуксовка. Причина — износ фрикционов. Ремонт потребует около 40-60 тыс. рублей.

Multitronic устанавливался только на переднеприводные версии Ауди А4 В6. Наиболее проблемные те, что использовались до 2004 года. Вариатор требует регулярной замены масла, иначе ускоряется износ цепи и конусов, что приводит к «забитию» продуктами износа фильтров и клапанов насоса коробки. Это, в свою очередь, вызывает толчки, рывки и дерганья — чаще при старте и остановке автомобиля. Ремонт в таком случае потребует около 70 – 90 тыс. рублей.

Вибрация в момент энергичного разгона — нередкое явление при пробеге более 160 – 200 тыс. км. Причина – износ внутреннего ШРУС (трипода). Оригинальный стоит около 10 тыс. рублей, неоригинальный – 4-4,5 тыс. рублей.

Ходовая

Многорычажная подвеска Audi A4 выполнена из алюминиевого сплава. Родные рычаги нередко доживают до 150 – 200 тыс. км, прежде чем начинают стучать. Комплект новых 8-ми рычагов для передней подвески потянет на 20 – 25 тыс. рублей за оригинал, и 7-15 тыс. рублей – за аналоги. После замены дешевые аналоги служат в среднем 30 – 50 тыс. км, оригиналы перешагивают за порог 60-80 тыс. км.

Тормозные шланги начинают сдаваться при пробеге более 180 – 220 тыс. км. При пробеге более 200 – 220 тыс. км может потребовать замены подкачивающий насос тормозной системы. При самостоятельной замене задних тормозных колодок нужно быть осторожным, утапливая поршень. Лучше делать это с помощью специального приспособления, которое одновременно прижимает и вращает поршень. Иначе, его можно сломать, а новый суппорт стоит не дешево. Из-за неисправности выключателя стоп-сигнала («лягушки») постоянно загорается значок ESP, и периодически ABS. Новый выключатель стоит недорого – всего 600 рублей.

На дизельных «четверках» возникали проблемы со штуцером вакуумного насоса. Новый насос потребует 12-14 тыс. рублей. Но можно отделаться и мало затратным ремонтом за 100 рублей с помощью холодной сварки.

Кузов и салон

Кузов Ауди А4 полностью оцинкованный с очень хорошим лакокрасочным покрытием. Намека на ржавчину нет даже на первых экземплярах.

Петля бардачка – слабое место: со временем она отваливается. Новый бардачок стоит около 10 тыс. рублей. Но не стоит торопиться покупать новый. Более дешевый способ ремонта — приклеить отломанную петлю на хороший клей или закрепить саморезами.

Сломанная петля бардачка.

При пробеге более 200 — 250 тыс. км нередко начинают «плыть» пиксели на дисплее бортового компьютера. Новый дисплей стоит около 2,5 – 4 тыс. рублей, за его установку потребуется отдать еще 1,5 – 2 тыс. рублей. Со временем, при пробеге более 200 тыс. км, замолкает и зуммер приборной доски. Причина — отказ динамика.

Дисплей бортового компьютера.

Комфорт

Компрессор кондиционера постоянного вращения (непрерывного действия) остро нуждается в смазке внутренних частей. Он не терпит малого количества, а тем более отсутствия фреона и масла в системе. При обнаружении утечки необходимо сразу же найти причину и устранить ее, избегая эксплуатации автомобиля. Сам компрессор не ремонтопригоден, а необходимость его замены возникает при пробеге более 160 – 220 тыс. км. Новый компрессор стоит около 18-25 тыс. рублей, а работа по его замене 7-8 тыс. рублей.

На дизельных Audi A4 возможно повреждение демпферного шкива из-за повышенной вибрации. Новый шкив обойдется в 6-7 тыс. рублей. Со временем потребуется замена или промывка радиатора отопителя. Необходимость в этом наступит, когда в холодное время при полностью прогретом двигателе в салон перестанет подаваться теплый воздух.

Электрика

Из-за обрыва провода в защитной гофре электропроводки между дверью и кузовом перестает работать электрика задней двери, а в салоне постоянно горит подсветка. По схожей причине (обрыв в гофре) перестает срабатывать электрозамок багажника. Кроме того, может погаснуть подсветка номерного знака. При исправной электропроводке, причина в неисправности электрического моторчика замка. Новый стоит около 700 – 800 рублей.

Обрыв провода в гофре.

Штатная охранная система может перестать воспринимать ключи от автомобиля из-за окисления контактов на блоке комфорта или отказа процессора блока.

Заключение

Ауди А4 В6 — последний из могикан. Это автомобиль, который создавался, что бы служить своим хозяевам десятки лет. Не смотря на приличный возраст, серьезных проблем почти не возникает. Двигатели служат верой и правдой, а кузов стойко держит «соленые ванны». Чуть слабее на этом фоне выглядят вариатор Multitronic, подвеска и компрессор кондиционера.
