Ремонт зеркала фольксваген гольф

Фотоотчет Замена зеркального бокового элемента на Фольксваген Гольф 4 (Мини фотоотчёт)

Всем привет!
Опишу здесь как заменить зеркало заднего вида с обогревом,правое,малое в корпусе кузова на Фольксваген Гольф 4. Дело пустяковое на самом деле,если знать что делать.
Итак,имеем зеркало:

и сам его корпус

Не рекомендую пытаться выдёргивать или выковыривать его из корпуса,можно просто что-нибудь раскурочить.
Смотрим вниз корпуса и видим маленькую пластиковую заглушку

извлекаем её,здесь аккуратно,вылететь может только в путь и потом ищи-свищи

берём отвёртку с тонким жалом,вставляем в отверстие из которого была извлечена заглушка под примерно таким углом и давим в сторону указанную на фото стрелкой(вперёд по ходу машины),одновременно второй рукой тянем корпус вверх

и вот он пошёл сниматься

Всё сняли. Наблюдаем такую картину

Отсоединяем 2 провода питания

затем освобождаем из защёлок сам зеркальный элемент,защёлок 8 штук,расположены они попарно в 4-х местах по кругу элемента

Вот он уже вынутый

У меня он совсем не прозванивался и я решил заменить на новый,оригинальный номер на моё авто 1J1 857 522 E.,стало греться и ошибка ушла по диагностике. Сборку производим в обратной последовательности. С левым большим всё то же самое,с той лишь разницей,что оно побольше,ну и подороже,наверно.
Удачи!

Источник

Наружное зеркало заднего вида Фольксваген Гольф 2

11.15. Наружное зеркало заднего вида

МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ)

Наружное зеркало заднего вида с ручной регулировкой выпуска до 07.1987 г.

1 – ручка; 2 – защитный кожух; 3 – гайка; 4 – кронштейн; 5 – механизм регулировки;

6 – прокладка; 7 – декоративный кожух; 8 – зеркало; 9 – винт; 10 – болт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять ручку 1. 2. Снять защитный кожух 2. 3. Снять обивку панели двери (см. подраздел 11.16). 4. Отвернуть гайку 3. 5. Снять декоративный кожух 7. 6. Отвернуть винты 9. 7. Снять зеркало 8 вместе с механизмом регулировки 5.

Установку наружного зеркала заднего вида производят в порядке, обратном снятию.

С 08.1987 произошли изменения в конструкции крепления зеркала к кузову и крепления отражающего элемента в корпусе.

Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г.

1 – отражающий элемент; 2 – установочный штифт; 3 – механизм; 4 – корпус; 5 – декоративная вставка; 6 – прокладка; 7 – винт; 8 – штифт;

9 – рамка двери; 10 – ручка; 11 – пистон; 12 – защитный кожух; 13 – гайка; 14 – кронштейн; 15 – механизм регулировки

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При демонтаже отражающего элемента наклеить кусочки изоляционной ленты 1 на корпус 4 зеркала, чтобы предохранить корпус . Поддеть отражающий элемент 3 деревянной лопаткой 2 снизу, а затем сверху и вынуть его из корпуса 4. 2. Установить отражающий элемент штифтами 2 (см. рис. Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г.) в посадочные места и аккуратно надавить на середину отражающего элемента 1 так, чтобы он встал на место. 3. Остальные действия по снятию и установке зеркала аналогичны раннему выпуску (см. выше).

МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С ЭЛЕКТРИЧЕСКОЙ РЕГУЛИРОВКОЙ)

Механизм электропривода регулировки

Источник

Как снять и заменить боковое зеркало заднего вида VW Golf 5

Снимаем боковое зеркало заднего вида VW Golf 5

1. Снимите обивку с передней двери.
2. Вывинтите шуруп. Которым крепится треугольная накладка возле оконного проема.
3. Подденьте треугольную накладку пластмассовым клином, например, НА-ZЕТ 1955-20, и снимите её с оконной рамы.
4. Разрежьте хомут жгута проводов и отсоедините штекер от бокового зеркала.
5. Снимите защитный колпачок 3, вывинтите три шурупа 2 и снимите зеркало 1 вместе с опорой (см. иллюстрацию).
6. Втяните провода зеркала через отверстие на двери.
7. Установка зеркала выполняется в последовательности, обратной снятию. Шурупы крепления зеркала затяните с приложением усилия 8 Нм, а жгут проводов закрепите новым хомутом.

Как снять и разобрать корпус бокового зеркала заднего вида VW Golf 5

1. Снимите стекло зеркала.
2. Откиньте корпус зеркала вперед.
3. Заведите отвертку пол поволок фиксатора 2 и отожмите фиксатор (см. иллюстрацию).
4. Подайте корпус 1 зеркала немного вперед и приподнимите вверх относительно опоры (см. иллюстрацию 76.3).
5. Отожмите отверткой фиксаторы 2 на опоре и снимите накладку зеркала 1, подав её назад по направлению стрелки (см. иллюстрацию).
6. Снимите, если необходимо, нижнюю часть корпуса зеркала с опоры.

Установка

1. Установите, если снималась, нижнюю часть корпуса зеркала на опоре и закрепите шурупом.
2. Установите на место и зафиксируйте накладку на опоре зеркала.
3. Наденьте сверху на опору корпус зеркала и зафиксируйте его.
4. Установите на место стекло зеркала.

Как снять и заменить зеркало в корпусе VW Golf 5

Снятие

1. Оклейте кромку 1 корпуса зеркала скотчем, чтобы предохранить его от повреждений (см. иллюстрацию).
2. Надавите внизу на стекло 2 зеркала и отожмите его в корпус 1 (см. иллюстрацию 75.1).
3. Вставьте сверху между стеклом и корпусом пластмассовый клин 5, например, HAZET 1965-21, осторожно отсоедините стекла от опоры 4 и извлеките его из корпуса (см. стрелку на иллюстрации 75.1).
4. Отсоедините провод 3 на тыльной стороне бокового зеркала с обогревом, удерживая закрепленные заклепками контактные выступы, чтобы не повредить их (см. иллюстрацию 75.1).

Установка зеркала

1. Подсоедините провод обогревателя зеркала.

Внимание! При установив стекла в корпус зеркала пользуйтесь рукавицами или чистой ветошью, чтобы не допустить разламывания стекла и порезов.

Источник

Фотоотчет Снятие внешних зеркал заднего вида Фольксваген Гольф 3, Венто (без полного снятия обшивки двери)

Вот попытаюсь внести свои «пять копеек» в кузовную тематику. Заранее извиняюсь, если тема была, но сам честно пролистал все

30 страниц, но по сабжу не нашел. Пришлось на свой страх и риск. Как оказалось, все очень просто. Ниже — небольшой фотоотчет. Сразу отмазка: сорри за качество фоток, как бывает практически у каждого полуторного здесь — все снималось на мобильник. В общем, может, кому понадобится — пользуйтесь на здоровье.

Пояснение: зеркала — с электроприводом и обогревом, привод стеклоподъемников — электрический => все особенности разборки.
Причина снятия — замена зеркал в сборе в следствие поломки корпуса и разрыва пластика с НЛКП и задирами кожуха правого зеркала и «облезание» зеркального элемента левого зеркала. В принципе, на левом можно было бы просто элементик поменять, но я заморачиваться не стал и до кучи решил поменять оба в сборе. По сему поводу на а/р «Южный порт» были приобретены два зеркала TYC с кожухами под покраску (гладкий черный пластик). На фото показан процесс только с правым зеркалом, т.к. с левым — все аналогично.

Ну все, хватит лирики — поехали!

1. Итак, вот поврежденное правое зеркало:

2. Первым делом можно снять внутреннюю облицовку крепления зеркала (т.н. внутренний «треугольник»). Просто аккуратно тянем пальцами за края, вытаскивая из пазов фиксаторы. При необходимости можно и шлицевой отверткой подсобить себе:

3. В итоге в руках должно оказаться вот что (полиуретановый фиксатор очень хорошо держит облицовочку):

4. Далее переключаемся на внутреннюю обивку двери, т.к. вынуть прокладку «треугольника» из пенкообразного материала без прослабления обивки будет затруднительно. Также пока затруднен доступ к разъему проводки электропривода/обогрева зеркала.
Снимаем накладку внутренней ручки двери с кнопкой э/стеклоподъемника. Просто поддеваем пальцами/ногтями/шлицевой отверткой края и аккуратно выводим фиксаторы накладки из пазов ручки:

5. Отжав пальцами два фиксатора, отсоединяем разъем проводки э/стеклоподъемника от кнопки:

6. Получаем доступ к двум болтам крепления обивки к двери. Их мы и откручиваем:

7. В принципе, у кого мало времени или просто «в лом» заниматься демонтажом обивки, последнюю можно не откручивать от двери (п.п. 5-6), а только аккуратно снять («сдернуть») с «пистонов», помогая себе чем-нибудь, например, той же самой шлицевой отверткой, для верности начиная с нижней части двери (ИМХО, лучше все-таки открутить ):

8. Можно открутить (а можно и не откручивать, если обивку полностью не снимаем) кнопку блокировки двери:

9. Вот, в принципе основная замута завершена. Если все ранее приведенные пункты выполнены, то обивка практически свободна. Нужно лишь аккуратными движениями, плавно вывести верхнюю кромку из-под нижнего внутреннего уплотнителя опускного стекла двери. Она там фиксируется тремя зажимами: один — спереди, и два рядышком друг с другом у задней части окна. В принципе, достаточно вывести переднюю часть обивки из-под уплотнителя стекла (как на фото), чтобы спокойно вынуть уплотнитель внутреннего «треугольника» зеркала:

10. Отсоединяем разъем дверной проводки э/привода и обогрева от соответствующего разъема зеркала:

11. И, наконец, откручииваем три крепежных винта корпуса зеркала:

Установка зеркал и сборка обивки двери проводится в обратной последовательности без каких-либо затруднений. Обивка заправляется под уплотнитель стекла просто нажимом либо несильным ударом ноги с разворота руки.

И напоследок: сняв полностью обивку правой двери, я с удивлением обнаружил, что под ней еще есть наклеенная на дверь пенопластовая тепло-шумоизоляция, под которой — еще и стандартная полиэтиленовая пленка. А на левой — только пленка. Причем пенопласт отформован под арматуру двери! Вот:

Ни в ETKA, ни в ничего подобного (имеется в виду пенопластовая изоляция) не обнаружил. Интересно, откуда ОНО и имеет ли оригинальный номер. А то бы я и на левую дверь поставил такую же. =)

Источник

Зеркало заднего вида — снятие и установка
Кузов. Интерьер (внутренние элементы). Фольксваген Гольф 5

Зеркало заднего вида без датчика дождя. Автомобили Golf

Снятие

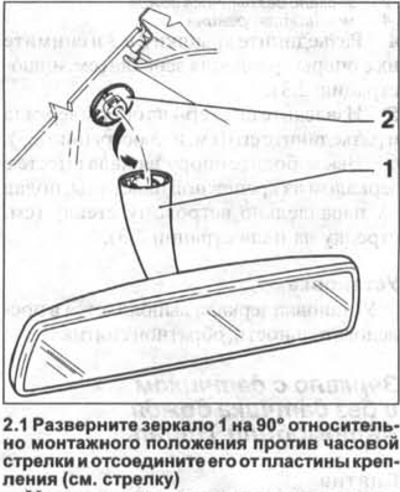

1. Разверните зеркало 1 на 90° относительно монтажного положения против часовой стрелки и отсоедините его от пластины крепления (см. стрелку на иллюстрации).

Установка зеркала выполняется в последовательности, обратной снятию.

Зеркало с датчиком дождя

Снятие

2. Выключите зажигание и извлеките ключ из замка.

3. Отожмите пластмассовым клином 5 прижим 1 на правой защитной крышке 2 (см. иллюстрацию).

4. Разъедините крышки 2 и 3 и снимите их с опоры крепления зеркала (см. иллюстрацию 2.3).

5. Извлеките штекер 4 из опоры зеркала и разъедините его (см. иллюстрацию 2.3).

6. Высвободите опору зеркала вместе с зеркалом из крепежной пластины, подав их параллельно ветровому стеклу (см. стрелку на иллюстрации 2.3).

Установка

Установка зеркала выполняется в последовательности, обратной снятию.

Зеркало с датчиком и без датчика дождя. Автомобили Touran

Снятие

7. Зеркало датчиком дождя. Выключите зажигание и извлеките ключ из замка.

8. Отожмите пластмассовым клином крышку опоры зеркала и снимите её с потолка. Крышку поддевайте клином с боковых сторон.

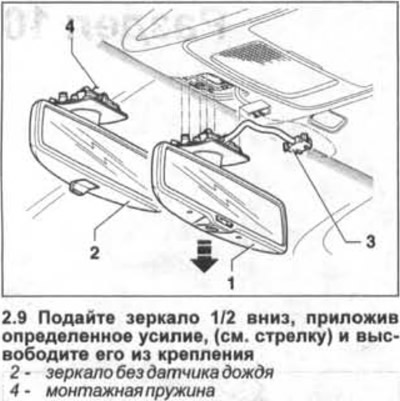

9. Подайте зеркало 1/2 вниз, приложив определенное усилие, (см. стрелку на иллюстрации) и высвободите его из крепления.

10. Зеркало датчиком дождя 1. Отсоедините штекер 3 (см. иллюстрацию 2.9).

Установка

11. Зеркало датчиком дождя. Подсоедините штекер.

12. Закрепите опору зеркала правым крепежным выступом в держателе. При этом обеспечьте посадку монтажной пружины 4 между левым крепежным выступом и опорой зеркала (см. иллюстрацию 2.9).

13. Надавите на опору зеркала, подав её вертикально вверх, чтобы она зафиксировалась в держателе.
