Ремонта комбайнов для уборки кукурузы

Комбайны для уборки кукурузы

Высокостебельные культуры всегда трудоёмки при их выращивании и сборе. Кукуруза представляет ценность для сельского хозяйства не только в качестве зерна, но и производственной массы для силоса. Сохранить качество сырья и произвести уборку в срок помогает использование специальной с/х техники и прицепных жаток.

Сбор урожая

В зависимости от целевого назначения, принято различать три стадии зрелости сбора данной высокостебельной культуры:

1. «Молочная спелость» выявляется беловатым цветом зёрен из-за высокого содержания сахара и плотно прилегающих к ним листьев. На данной стадии урожай собирают в початках, реже в зёрнах.
2. Восковая стадия. Светло-жёлтые зерна почти без жидкости, количество сахара снижается, крахмала – повышается. При 70% зрелости – кукурузу собирают на зерно.
3. Биологическая спелость наступает, когда зёрна становятся оранжевым или насыщенно жёлтым цветом. На данной стадии урожай собирают для изготовления силоса. Хотя для качественного сочного сырья хорошей закваски даже для силоса массу собирают на стадии восковой или молочной спелости.

Способы уборки кукурузы

Для получения различного вида урожая используют конкретные виды с/х техники с учётом агро-технических норм.

Сбор кукурузы на початки

При уборке початков кукурузы соблюдают следующие требования:

• 60% зрелости зерна;
• срез растений выше 15 см от земли;
• не более 1,5% испорченного зерна;
• более 90% початков без листьев.

Очистка и обмолот таких початков далее осуществляется на предприятии по производству консервированных или быстрозамороженных продуктов.

Сбор урожая на зерно

Комбайны для уборки кукурузы на зерно придерживаются следующих норм:

• сбор в период восковой спелости;
• высота среза устанавливать не ниже 10 см от земли с учётом нижних початков;
• не допускать превышение количества полеглых растений более 10%;
• потери свободного зерна допускается не более чем 0,8%;
• содержание «мусора» (стержней, листьев и т.п.) в зерновой массе должно быть менее чем 4%.

Сбор силоса

При уборке силоса используют в основном кормоуборочные комбайны, которые за один проход могут выполнить скашивание, измельчение и загрузку массы для транспортировки. Приставкой режущего механизма стебли и листья подаются на вальцы, а затем в измельчающие барабаны. Так как зерно не имеет никакой пищевой ценности при изготовление кормов, то в процессе сбора оно измельчается плющильными вальцами. В ином случае – силос заготавливают одновременно со сбором зерна зерновыми комбайнами с помощью специальных приспособлений.

Высокой степени измельчения и брожения продукта можно добиться только при использовании специальных комбайнов для уборки кукурузы на силос. Специальные механизмы уплотняют силос, а своевременная транспортировка обеспечивает гарантированное качество кормов.

Виды комбайнов для уборки кукурузы

Согласно конструктивным особенностям различают самоходные, полунавесные и прицепные комбайны для уборки кукурузы. Агрегаты состоят из таких основных узлов, как: рама, мотовило, транспортёр, измельчитель и шнек. Принцип работы устройства выглядит следующим образом:

• Механизм шнека приподнимает стебли растения и протягивает вниз;
• Далее происходит отделение початков отрывными пластинами и отправление массы в обмолачивающий аппарат.
• Измельчитель захватывает все полегшие культуры и сорняки;
• Ножи и лезвия измельчают стебли и листья, оставляя на поле зелёную массу.

Процессы сбора зерна и измельчения отходов происходит одновременно.
Специалисты с/х техники составили рейтинг самых популярных комбайнов и прицепов для сбора урожая кукурузы и силоса:

New Holland

Надёжное оборудование New Holland заслужило популярность на отечественном рынке благодаря всестороннему контролю со стороны различных интеллектуальных систем. Так, система AutoFloat стабилизирует положение всех жаток по отношению к земле даже на неровной местности. Функция IntelliFill контролирует положение и заполняемость кузова. Различные серии и прицепные хедеры позволят сконфигурировать именно тот тип устройства, который вам потребуется для уборки початков или зерна. Комбайны серии FR признаны одними из лучших кормоуборочных машин, жатки которых могут применяться как при уборке молодых невысоких растений, так и твёрдых зрелых стеблей. Скорость и удобство уборки повышается интеллектуальному контролю, который существенно облегчает работу оператора.

Комбайн CLAAS, жатка ORBIS 600

Инновационные технологии CLAAS позволяют собрать максимум урожая при минимальных затратах и любых условиях работы. Высокоточная сборка гарантирует надежность и низкий процент потерь. Новая конструкция позволила увеличить захват до 6м, а транспортировочные диски переносят всю срезанную массу по каналам жатки. Удобное и простое управление теперь возможно благодаря большому углу обзора и малой осевой нагрузки. Трёхступенчатая коробка передач обеспечивает гибкие настройки частоты вращения.

ARGUS от Ростсельмаш

Высокопроизводительные кукурузные комбайны эффективны и удобны в уборке урожая на продовольственное и фуражное зерно. Благодаря использованию современных технологий, настройка расстояния между пластинами для отделения початков может воспроизводиться прямо из кабины оператора. Ножевые вальцы жатки ARGUS позволяют сократить затраты на последующую обработку поля, измельчая стебель до отрезков не более 100мм. Дополнительная износостойкость механизмов обеспечивается высокопрочными соединениями и редукторами, созданных по европейским стандартам качества, а двухсторонняя система привода (конические редукторы и карданная передача) намного надежней, чем у приводов с цепными передачами.

Комбайны от производителя CASE

Современные модели от фирмы CASE для скашивания от 6-18 рядов обладают отличной проходимостью (вес почти на 900 кг меньше, чем у аналогов) и высокой продуктивностью благодаря датчикам ряда для точного движения жатки. Сокращение потерь урожая достигается современными откидными насадками отделителя для высоко-стебельных сортов и гидравлическим управлением щелей. Измельчители, установленные на агрегате, ускоряют распад стеблей и обогащают почву ещё до наступления холодов.

Серия CornFlow от Massey Ferguson и Capello

6- и 8- рядные агрегаты для эффективной уборки урожая даже полегших культур в цельном и складном исполнении, представленном в шести моделях для комбайнов серий Activa, Beta, Centora и Delta. Базовое оборудование включает в себя прижимные пластины, измельчитель и регулятор высоты подъёма для уборки урожая на любой местности. Складные модели компактны и удобны в перевозке, занимая всего лишь 3-3,5м в транспортируемом положении.

Надёжность конструкции обеспечивается сварным креплением, пластиковыми щитками цепей и герметичными шарнирными соединениями складных секций. Стандартные и боковые шнеки обеспечивают равномерную подачу материала.

Эксплуатация комбайнов для уборки кукурузы

Комбайн агрегатируют со специальными жатками на ровной площадке с помощью стяжных крюков. Далее машину обкатывают и проверяют рабочее состояние: нагрев подшипников и редукторов, настраивают угол наклона режущего ножа относительно линии грунта.

Устройство без ТО нельзя разрешать к полевым работам, это может привести к потери урожая, снижения качества почвы и неэкономичному потреблению топлива. Бережное отношение к природе и профессиональный подход к сельхозпроизводству – залог отличного урожая!

Источник

Переоборудование зерноуборочных комбайнов для уборки различных культур

Зерноуборочные комбайны применяются уборки кукурузы на зерно, крупяных, бобовых, подсолнечника, риса, семенников трав, овощных и прочих культур. С этих целей комбайны оборудуются приспособлениями, устанавливаются необходимые режимы работы, а также регулировочные параметры их составных частей.

Переоборудование комбайнов для уборки кукурузы на зерно. Уборка кукурузы на зерно зерноуборочными комбайнами производится, когда влажность культуры составляет не менее 32%. Чистота зерна в бункере должна составлять 96%, дробление – 3%, а потери – не более 2%.

Переоборудование комбайна на уборку кукурузы заключается в навешивании специальной кукурузоуборочной жатки вместо жатки сплошного среза. В состав кукурузоуборочной жатки входят: делители; початкоотделяющий и режущий аппараты; шнеки стеблей и початков; измельчающий аппарат; направители потоков; механизмы привода.

В процессе движения комбайна делители (1) [рис. 1, А] отгибают растение к початкоотделяющему аппарату (к центру его ручья). Початкоотделяющий аппарат состоит из подающих цепей (12) [рис. 1, Б], пластин (13) и вальцов (14). Растения перемещаются цепями вдоль пластин, вальцы протягивают стебли, а початки упираются в пластины и отрываются.

Рис. 1. Схемы приспособлений к зерноуборочному комбайну для уборки кукурузы на зерно (А) и початкоотделяющего аппарата (Б).

2) – Початкоотделяющий аппарат;

3) – Шнек початков;

5) – Транспортёр початков;

10) – Шнек стеблей;

11) – Режущий аппарат;

12) – Подающие цепи;

13) – Початкоотделяющие пластины;

Режущий аппарат (11) срезает и частично измельчает стебли [рис. 1, А], далее они забрасываются в шнек (10), соединяющий потоки стеблей, которые поступают от каждой секции. Затем стебли захватываются битером (9) и подаются в измельчающий аппарат (8). По трубе (4) измельчённая масса подаётся в кузов идущего рядом транспортного средства. Шнек (3) и транспортёр (5) перемещают оторванные початки к барабану (6) с декой (7) для обмолота.

Используются двух-, трёх-, четырёх- и шестирядковые жатки. На комбайны СК-5М навешиваются четырёхрядковые жатки (ППК-4), а на «Дон-1500» — шестирядковые жатки (КМД-6).

Межбичевое пространство в молотилке перекрывается щитками, скорость вращения бичей барабана снижается до 14-16 м/с, зазоры между планками деки на входе и бичами увеличиваются до 45 мм (на выходе – до 25 мм), решётка двух первых каскадов клавиш соломотряса закрывается. С целью повышения устойчивости комбайна в процессе движения не его молотилке устанавливается противовес (контейнер с грузом).

Приспособление для уборки подсолнечника. К уборке подсолнечника следует приступать при влажности семян 12-15% и минимум 85% сухих и бурых корзинок в посеве.

Комбайны СК-5М при уборке подсолнечника оборудуются приспособлениями ПСП-1,5, а комбайны «Дон-1500» — ПСП-10. Комбайны с данными приспособлениями производят отделение корзинок от стеблей, далее вымолачивают из корзинок семена, срезают стебли, измельчают их и разбрасывают по полю. Рядковая жатка (1) [рис. 2, А], приспособленная для уборки подсолнечника, крепится к наклонной камере (2). Делителями (12) [рис. 2, Б] растение направляется в ручей, который образуют цепные транспортёры (10) с пальцами и планками (13). Корзинки с частью стебля срезаются в конце ручья дисковыми ножами (9), закреплёнными на вертикальных валах конических редукторов. Ленточные транспортёры (11) предназначаются для улавливания осыпавшихся семян.

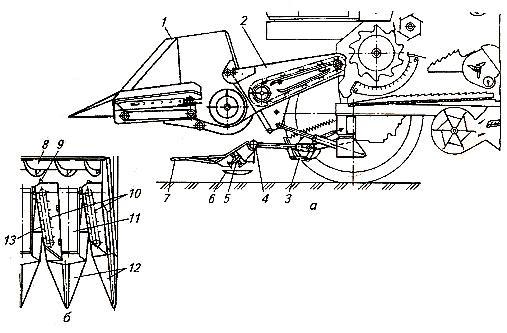

Рис. 2. Схемы приспособлений к комбайну для уборки подсолнечника (А) и фрагмента жатки (Б).

2) – Наклонная камера;

5) – Измельчающий аппарат;

6) – Опорный башмак измельчающего аппарата;

8) – Шнек корзинок;

9) – Дисковый нож;

11) – Ленточные транспортёры осыпавшихся зёрен;

Корзинки (с частью стебля) и семена подаются к шнеку (8), откуда поступают к плавающему транспортёру и затем в молотильное устройство.

Остатки стеблей срезаются и измельчаются барабанным измельчителем (5) [рис. 2, А], его четыре плоских ножа вращаются в горизонтальной плоскости. Трубчатые делители (7) направляют стебли в рабочую зону ножей. Линейная скорость ротора принимается 14-17 м/с, бичей барабана – 12-15 м/с. На входе устанавливается зазор в 18 мм, на выходе – 6-8 мм, в аксиально-роторном комбайне – 40 и 30 мм соответственно.

Измельчённые корзинки разбрасываются по полю либо собираются в копнитель.

Особенности уборки крупяных, мелкосеменных и бобовых культур. Уборка данных культур предусматривает дооборудование комбайна и проведение соответствующих регулировок.

Уборку крупяных культур оптимальнее проводить раздельным комбайнированием, влажность зерна в валке – 15-17%. Чтобы уменьшить потери и повреждение зерна, необходимо смонтировать прорезиненные спирали в пальцевой зоне шнека, а на роторе домолачивающих устройств – укоротить лопасти.

Для гречихи оптимальный зазор между планками деки и бичами барабана на входе 25-50 мм, на выходе 14-20, для проса – 14-20 и 4-10 мм соответственно. В сравнении с уборкой пшеницы, частоту вращения барабана следует уменьшить до двух раз.

Уборка короткостебельных культур (горчица, кунжут, рапс и прочее) и люпина, аналогично крупяным культурам, производится с установленными на шнек прорезиненными ремнями. В процессе уборки люпина, для улучшения подачи стеблей к шнеку, мотовило оборудуется длинными пальцами.

С целью улучшения вытряса семенников трав рекомендуется установить на деку тарельчатую накладку, а также сменное решето с пробивочными отверстиями (диаметр 2,5 мм и для высокоурожайных посевов — 3,5 мм). Зазоры между планками тарельчатой накладки и бичами 12-14 мм на входе и 2-4 мм на выходе. Чтобы снизить скорость движения воздушного потока, который действует на решёта, необходимо установить заслонки на боковинах вентилятора. Установка скоростного режима работы барабана должна быть в пределах диапазона регулирования.

Использование комбайнов с аксиально-роторными молотилками позволяет достичь увеличения пропускной способности в процессе уборки не только колосовых, но также и кукурузы на зерно, риса, подсолнечника, семенников трав, крупяных и прочих культур без масштабного изменения характеристик молотилки.
