Реле напряжения.

Вчера модернизировал электрощиток, установив реле контроля напряжения РН113.
Сегодня утром свет пропал..Первая мысль — реле не прошло «обкатку» и сгорело, т.к. индикатор на счётчике горел- значит напряжение на вводе было!
Выяснилось следующее — произошла авария у чубайса и напряжение на вводе было 155в достаточно продолжительное время! Позже электричество совсем пропало минут на 30.

Вот такие дела, реле отработало как положено. До этого 3 года использовалось реле Ресанта за 350р, без нареканий. Поставил РН113 по причине наличия индикатора и более тонких настроек установок. Собственно, индикатор позволил выяснить причину блокировки света на вводе в квартиру.
Короче, рекомендую.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Не ставил. До 7квт внутреннее реле держит. На квартиру хватит.
Ресанта тоже почти до 7 квт коммутирует. Порядка 3 лет работало — проблем не было ни разу.

Производитель видимо разные реле использует, поэтому распиновка контактов у меня другая, хотя в паспорте такая как на видео. Лучше смотреть схему на самом реле.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Индикатор реле наглядно светит в щитке. Интерфейс меркурия меня всегда вводит в ступор.
Дисплей и так маленький, а закрыт дурацким текстом. Такое ощущение, что скрестили разные устройства в одно, а состыковать не «шмогли».

До этого использовал реле Ресанта АЗМ-40А. Без табло, предустановки 170в и 265в.
Определённо лучше, чем совсем ничего. Я так рассуждал, когда Ресанту покупал, при этом где-то в загашнике валяется тиристорное реле напряжения. Так руки не дошли установить.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

2200р в Электромаге в Гордеевке(в подвале Пятёрочки, Тонкинская 3).

Давно его искал, поэтому как увидел- купил.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Я подобные отзывы читал про Ресанту. Я свою как ни пытался «подвесить»- не получилось, всё работало чётко. Наверное, исправили баг(заменой реле или увеличением ёмкости).

у меня счётчик->вводной автомат->узо->реле напряжения-> автоматы групп.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Контакты реле держат 7кВт по паспорту. Ресанта 8.8кva. В пределах объема 3DIN.
У РН113 микропроцессорное управление, плавные установки пределов и времени. Тут смотри: с одной стороны Ресанта за 400р, а с другой РН113 за 2200. И то и другое работает!

А что ты предложишь за 1500? Время срабатывания уменьшишь в 10 раз, а цену увеличишь в 6 раз? А надо ли?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

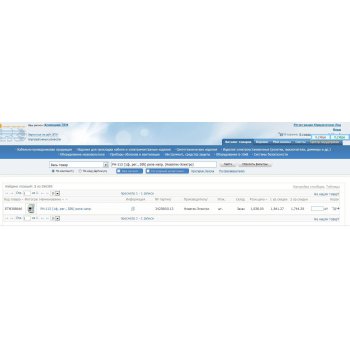

в ЭТМ подешевле будет при оплате наличными. Только возможно нужно предварительно заказать если в самом магазине нет. Доставка — пару дней.
Кто пойдет на федосеенко не забывайте паспорт чтобы пройти через проходную винзавода .

www.etm.ru/
Есть аналоги других производителей.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

У меня рн113 около 8 месяцев стоит. В ней варисторов вроде нет. Для случая вроде удара молнии надо бы. Реле не успеет сработать.
типа вот такого есть partner-elektro.ru/catalogue. azaciti/sachita
у меня пока стоят недешевые

сетевые фильтры APC
Где то на другом компе есть аналоги рн113 — мониторил когда покупал. Найду — выложу.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Тут я ввел тебя немного в заблуждение, наверно, что я имел в виду. Поскольку у меня холодильник, кондиционер, компьютеры — мне надо было срочно в качестве временной мере купить сетевые фильтры. Это не оптимальный вариант. Лучше сделать самодельный продуманный блок на варисторах. Самому можно изготовить с должным качеством.
А те что я купил и пока пользую — дорого, пафосно. Есть отзывы о откровенном браке.

Одна половина розеток в этих фильтрах включена постоянно — я использую для холодильника и кондиционера.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

В городе нет смысла стабилизировать, за редким исключением, в старых домах, где сечение ввода позволяет и не расплавится 🙂 Что-то мне подсказывает, что мощный стабилизатор немало потребляет сам по себе и является источником пожарной опасности.

Достаточно подобного реле, на случай аварий. Ещё индикатор позволяет вовремя сделать заявку, если напряжение часто выходит за разумные пределы.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Перед отключением, в зависимости от причины, могут возникать различные аномальные значения напряжений — как сильно заниженные, так и сильно завышенные в достаточном промежутке времени, а также серия вкл/выкл..
Реле пропускает в квартиру только в заранее настроенном диапазоне(напр. от 190-240в) и только в том случае, если напряжение соответствует норме не менее определённого времени(выставляется задержка до 10 минут).

Обрыв нуля- классика жанра. реле в 99% случаев спасает всё электрооборудование квартиры.

Когда возобновляется подача электричества- то тоже могут возникать перекосы в фазах из-за неравномерности нагрузки по фазам, что может вывести дорогую технику из строя. Реле напряжения отсекает все переходные процессы после подачи напряжения в доме.

Источник

Блок защиты от повышенного напряжения 40А Ресанта 61/22/28

• Номинальный ток: 40 А
• Номинальное напряжение: 220 (230) В

Все характеристики

10 шт. за 7 170 р.

В упаковке 10 штук
Цена за упаковку: 7 170 р.
Цена за ед. товара: 717 р.

Спишите до 316 р. бонусами Начислим 7 бонусов

• На складе: >100 шт.
• Самовывоз: 6 июля, после 12:00, из 1 магазина
• Курьером: 7 июля, от 190 р.

Блок защиты от повышенного напряжения 40А Ресанта 61/22/28 контролирует показатели напряжения в электросети. При его перепадах обеспечивает защитное отключение для предотвращения выхода из строя подключенной техники.

Фотография товара является условной, при выборе ориентируйтесь на технические характеристики!

Технические характеристики Ресанта 40 А 61/22/28

Преимущества Ресанта 40 А 61/22/28

• Номинальное напряжение: 220В при частоте 50 Гц;
• Макс. сила тока: 20, 30, 40 А (сопротивление);
• Макс. нагрузка: 4.4, 6.6, 8.8 кВт;
• Предельное значение повышенного напряжения при отключении: 260-270 В;
• Предельное значение повышенного напряжения при включении: 248 ± 5 В;
• Предельное значение пониженного напряжения при отключении: 180 ± 5 В;
• Предельное значение пониженного напряжения при включении: 170 ± 5 В;
• Задержка подачи электроэнергии после отключения: 2 — 3 мин;
• Задержка срабатывания устройства: 1 — 6 сек;
• Само потребление энергии: = 10 лет;
• Степень защиты от внешних воздействий: IP20.

• *Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой

Нашли ошибку в описании?

Этот товар из подборок

• Латвия — родина бренда
• Китай — страна производства

Информация об упаковке

• Единица товара: Штука
• Вес, кг: 0,15
• Длина, мм: 89
• Ширина, мм: 51
• Высота, мм: 63

Документация

Сервисное обслуживание

Поможем решить любую проблему с товаром

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Источник

Вопрос электрикам

#1 Оффлайн Федя Батарейкин

Четырежды герой флейма

Форумец

8 412 Сообщений:

#2 Оффлайн December

Четырежды герой флейма

Ожидающие

8 472 Сообщений:

#3 Оффлайн САА

Форумец

1 052 Сообщений:

#4 Оффлайн beck

Дважды герой флейма

Форумец

3 485 Сообщений:

#5 Оффлайн vladghost

Форумец

10 534 Сообщений:

#6 Оффлайн Georgik

Форумец

13 840 Сообщений:

#7 Оффлайн December

Четырежды герой флейма

Ожидающие

8 472 Сообщений:

#8 Оффлайн kulon

Дважды герой флейма

Форумец

4 374 Сообщений:

Изменено: kulon, 15.07.2012 — 16:50

#9 Оффлайн Bogy

The Wicked Person

Форумец

7 803 Сообщений:

#10 Оффлайн December

Четырежды герой флейма

Ожидающие

8 472 Сообщений:

#11 Оффлайн smileyfox

Дважды герой флейма

Форумец

2 436 Сообщений:

Я года 4 пользуюсь штукой Vprotector от DigiTop
http://digitop.ua/

покупал на радиорынке. Программируется верх-низ пороги и время возврата, показывает текущую напругу в розетке.
Перед ней стоит дифавтомат Мерлин Герин (это узо + вводной автомат), после протектора — автоматы по группам.
Это мне друг мой посоветовал, он электрикой плотно занимается, у него по этим штукам опыт большой.
Пороги сейчас стоят 180-235, раз в месяца полтора эта штука срабатывает, отрубая всю нагрузку на запрограммированную минуту на после нормализации напруги когда броски проходят.
Вся техника нормально жива.

Прикрепленные файлы:

• rn_40.png28,99 Кб 12 раз скачано

Изменено: smileyfox, 15.07.2012 — 18:58

#12 Оффлайн Автодом

Дважды герой флейма

Форумец

4 461 Сообщений:

Изменено: Автодом, 15.07.2012 — 19:10

#13 Оффлайн smileyfox

Дважды герой флейма

Форумец

2 436 Сообщений:

а ты дэк-иэк не ставь, европейца лучше (это про УЗО)

а УЗМ по начинке деревянный, да и качество не хвалят. в протекторе контроллер программируемый, пороги менять можно и задержку
мне протектор рекомендовал человек, которому я по электрике доверяю, как тебе по сантехнике

а протектор+УЗМ зачем последовательно? у них же функция одинаковая. Ставь УЗО для защиты людей от поражения током +защиту от бросков для защиты электроники

Изменено: smileyfox, 15.07.2012 — 19:29

#14 Оффлайн Федя Батарейкин

Четырежды герой флейма

Форумец

8 412 Сообщений:

покупал на радиорынке. Программируется верх-низ пороги и время возврата, показывает текущую напругу в розетке.
Перед ней стоит дифавтомат Мерлин Герин (это узо + вводной автомат), после протектора — автоматы по группам.
Это мне друг мой посоветовал, он электрикой плотно занимается, у него по этим штукам опыт большой.
Пороги сейчас стоят 180-235, раз в месяца полтора эта штука срабатывает, отрубая всю нагрузку на запрограммированную минуту на после нормализации напруги когда броски проходят.
Вся техника нормально жива.

#15 Оффлайн smileyfox

Дважды герой флейма

Форумец

2 436 Сообщений:

Спасибо, именно то что я и хотел, похоже. Мастерсити конечно классный форум, но там 10 веток на эту тему, тонны воды, и никакого толка. А тут все разжевали за 5 постов

Изменено: smileyfox, 15.07.2012 — 19:35

#16 Оффлайн Федя Батарейкин

Четырежды герой флейма

Форумец

8 412 Сообщений:

форум — сила, когда без флуда
по току только смотри, они разные бывают.

#17 Оффлайн miha

Кандидат в флудеры

Форумец

56 Сообщений:

Вчера на нашей улочке (частный сектор) в ТП выгорел трансформатор и по домам пошли в розетки 2 фазы, со всеми вытекающими светозвуковыми приколами
В общем ситуация банальная, у многих такое бывает когда отгорает ноль на щитке например. Мне в принципе повезло, сгорел только принтер и один из телевизоров, все остальное осталось целым.
Но хочется устранить вероятность повторения такого в будущем. Полез по специализированным форумам, нихрена не понял. Одни одно советуют, другие другое.
Хотя ситуация когда в розетку пришло 380 вполне проста и понятна.
Кто как с этим борется? Я так понимаю, надо поставить на входе что-то типа этого —
http://www.sielectro. el381_1115.html — автомат
плюс расщепитель к нему
http://www.sielectro. 7NTEzMDczODgzOw
и проблема исчезнет. Или нет?

Это всё не то!
У меня в двух квартирах, частном доме, гараже стоит Ресанта АЗМ 40А Спасало не раз.

Защитить бытовую технику от скачков напряжения в сети и повышенного напряжения, причиной которого часто становится отгорание ноля, в следствие халатного и безответственного отношения к своим обязанностям работников РЭУ и ЖЭК поможет установка в щите (квартирном или на лестничной площадке) модуля АЗМ – полностью автоматического устройства защиты от повышенного / пониженного напряжения.

Реле предназначено для защитного отключения подконтрольной сети при повышении напряжения более 265 вольт или его падения ниже 170.

Ресанта АЗМ не имеет настроек, кроме заводских установок минимального и максимального напряжения и это на сама деле огромный плюс! Такие реле можно смело ставить в щитки на лестничных площадках и вообще, во все те места, где устройства защиты доступны неподготовленному персоналу.

Включение потребителей производится автоматически после установления величины напряжения в пределах указанного диапазона с задержкой 2…3 минуты. Номинальные параметры электросети: 220 Вольт, 50 Герц.

Принцип работы изделия основан на сравнении напряжения сети электропитания с эталонными величинами аналоговым устройством управления.

#18 Оффлайн DACHNeG

Кандидат в флудеры

Форумец

84 Сообщений:

#19 Оффлайн scorpio2018

Дважды герой флейма

Форумец

4 527 Сообщений:

Латвийская «Ресанта» давно уж не та. Испоганилась. Если скачки напряжения довольно ощутимы 160-250 вольт, то обрати внимание на Макеевские стабилизаторы VOLTER, они и напругу со 110 вольт до 220-230 вольт подымут, и при превышении 270 вольт автоматически разомкнут цепь . Купил. Пользую. Доволен.

#20 Оффлайн beck

Дважды герой флейма

Форумец

3 485 Сообщений:

Мастерсити конечно классный форум, но там 10 веток на эту тему, тонны воды, и никакого толка. А тут все разжевали за 5 постов

#21 Оффлайн zxc

Трижды герой флейма

Форумец

6 162 Сообщений:

#22 Оффлайн alexander.p

Форумец

372 Сообщений:

Изменено: alexander.p, 19.07.2012 — 20:28

#23 Оффлайн Федя Батарейкин

Четырежды герой флейма

Форумец

8 412 Сообщений:

#24 Оффлайн ALЕX

Форумец

249 Сообщений:

Банальная защита дома:

Выключатель автоматический — служит для защиты от короткого замыкания (перетерся провод, разлил воду на розетку и т.д.)
УЗО — устройство защитного отключения, служит для защиты от утечки тока, защита для человека(шпилька в розетку, перетерся провод и ток пошел на стиральную машину и.т.д.)
Заменить эти два устройства можно одним АВДТ-автоматический выключатель дифференциального тока, работает как на кз, так и на утечку.
Блок защиты по напряжению — служит для защиты по входному напряжению, есть различные модификации, в том числе вышеупомянутые Ресанта, работает в диапазоне от 180-250В (+- 5), но у него имеется минус, что он не регулируется, но это как и минус, так и плюс, производитель КИТАЙ, также можно приобрести аналогичную штуку, производитель АВВ (Италия или Испания, в зависимости от модификации, соответственно дороже), у него выставляется вольтаж в ручную и регулируется от 130 — 265. Ещё можно поддержать производителя ИЭК или ЭКФ, но ЭКФ не рекомендую, т.к. отзывов ни плохих, ни хороших не слышал.
Если ввод трехфазный, то можно поставить ещё одну штуку, но т.к. речи про трехфазной ввод не было продолжать не буду. Если будет необходима консультация, пиши или звони всегда помогу.

#25 Оффлайн Megavit

Дважды герой флейма

Форумец

2 856 Сообщений:

Кому нужен узм, обращайтесь, мы представители меандра по юфо. По стабилизаторам могу тоже помочь. Тестировал лично почти все модели, которые сейчас на рынке, вручную с ЛАТР)

Изменено: Megavit, 25.07.2012 — 10:44

Источник
