Станок ручной TJ8563 для расточки седел клапанов
[Обрабатываемый диаметр седла,мм — 30…63; Перемещение шпинделя, мм-10; max L головки цилиндра — 800 мм]
Станок ручной расточной TJ8563 для расточки седел клапанов производит восстановление седла клапана двигателя внутреннего сгорания. После восстановления или замены клапана двигателя внутреннего сгорания необходимо произвести расточку седла клапана для идеальной посадки клапана в седло клапана. Данный станок незаменим при ремонте двигателя, так как производит локальную расточку
| Технические характеристики TJ8563 | |||||||||
| Модель | TJ8563 | ||||||||
| Максимальная длина головки цилиндра, мм | 800 | ||||||||
| Обрабатываемый диаметр седла, мм | 30…63 | ||||||||
| Перемещение шпинделя, мм | 10 | ||||||||
| Электромагнитная подошва (AC 220 В), Н | 500 | ||||||||
| Габаритные размеры станка, мм | 950×350×600 | ||||||||
| Масса станка нетто/брутто, кг | 55 / 63 | ||||||||
Стандартные принадлежности
Расточной блок на электромагнитном основании
Универсальный суппорт для головки двигателя
Резец (4 шт.) 30° — 45° — 15°/75° — 90°
Вставки (3 шт., 4 шт. в наборе) Ø9, Ø9.5, Ø12мм
Шаблон
Шаблон резака 30° — 45° — 15°/75°
Дополнительные принадлежности
Вставки (3 шт., 4 шт. в наборе) Ø 7, Ø 8, Ø 8.5мм
Источник
Станок для ремонта седла клапана
Станок для обработки сёдел клапанов блока цилиндров является одним из важнейших элементов оборудования любого СТО. Отличительной чертой данной машины является высокоточная и жесткая режущая система, которая идеально обрабатывает седло клапана. Некоторые модели позволяют одновременно заниматься обработкой, как сёдел, так и направляющих втулки, тем самым делая себя более ценным оборудованием.
Современные станки очевидно удобнее и производительнее традиционного, во многом устаревшего оборудования шарнирного типа. Классические машины часто отличаются чрезмерной глубиной резки, необходимостью дополнительной притирки после обработки детали. Эти системы не могут обеспечить сносность седла и клапана, и как следствие профиль седла теряет свои свойства при обработке.
Линейка станков, предлагаемая нами, имеет превышающие скорости вращения шпинделя, и имеют более мелкий ход, чем средний станок, который можно встретить на рынке профессионального оборудования для ремонтных баз различного уровня.

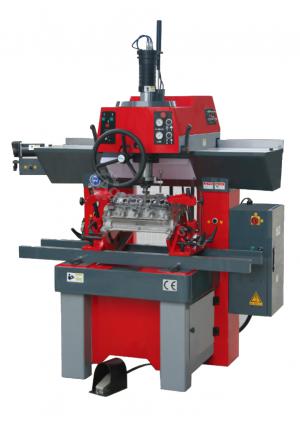

Станок BV60 – это специальная машина для высокоточной расточки седла клапана. Он обеспечивает обработку поверхности на уровне лучших мировых образцов станкостроения. Конструкция расточной головы имеет тройную воздушную направляющую, которая облегчает центрирование рабочей части. Инструмент выполнен из твердых тугоплавких материалов, которые легко справляются с любыми блоками картера.
Станок BV60 разработан для ремонта двигателей среднего и небольшого размера, к которым необходимо применять самое пристальное внимание. Машина способна выполнять работы на точности диаметром от 3 мм
Конструкция станка подразумевает несколько режимов работы, в том числе экономичный режим, при котором экономия позволяет сохранять до 30% мощности, при неизменном режиме резки.
В базовой комплектации BV60:
- Зажимное устройство;
- Инструментальная головка;
- Резцы нескольких видов (10 разнопрофильных режущих частей);
- Устройство для фиксирования резца;
- Тестер герметичности;
- Заточное устройство для режущей части;
- Инструмент для снятия и установки деталей.
| Модель | BV60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ход шпинделя | 200 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Скорость шпинделя | 30 — 750 / 1000 об | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон бурения | Φ 14 — 60 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Продольное перемещение шпинделя | 35 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Угол поворота шпинделя | 5 ° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поперечное перемещение шпинделя | 950 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Подача воздуха | 0,6 — 0.7 MПa; 300 л / мин | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Угол зажима поворотного устройства | + 50° ; -50° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Мощность шпинделя двигателя | 0.4 кВт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ход | 5 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимум диаметра для ремонта | 1200 x 500 x 300 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритный размер | 1600 x 1050 x 2170 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вес машины | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

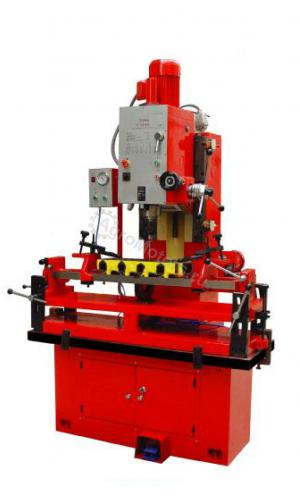

Станок T8590 – это надежная и высокоточная машина, которая создана для обработки отверстий сёдел клапанов в блоках цилиндров. Направляющая часть станка работает строго под прямым углом, обеспечивая высочайшую точность обработки внутренней поверхности отверстий. Жесткая фиксация рабочей части, позволяет производить перемещения с высокой точностью, а рабочий ход жестко. Существует возможность переналадки механизма.| Модель | T8590A | T8590B | |
| Перемещение шпинделя | 180, мм | 180, мм | |
| Диапазон частот вращения шпинделя | 55, 85, 210, 320, 370, 550, мин-1 | 30 — 550, мин-1 | |
| Расстояние от оси шпинделя до поверхности направляющих | 270, мм | 270, мм | |
| Двигатель шпинделя | 1.1 / 0.85 кВт, 1400 / 950 мин -1 | ||
| Расстояние от торца шпинделя до поверхности стола | 750, мм | 750, мм | |
| Масса станка нетто/брутто | 1200 / 1400, кг | 1200 / 1400 | |
| Диапазон обрабатываемых диаметров | 20 — 90, мм | 20 — 90, мм | |
| Габаритные размеры станка | 1300 × 800 × 1930, мм | 1300 × 800 × 1930, мм | |
| Перемещение рабочей головки | Поперечное | 120, мм | 120, мм |
| Продольное | 860, мм | 860, мм | |
| Габаритные размеры упаковки | 1700 × 1100 × 2000, мм | 1700 × 1100 × 2000, мм | |
| Скорость перемещения рабочей головки | 512, мм/мин | 512, мм/мин | |

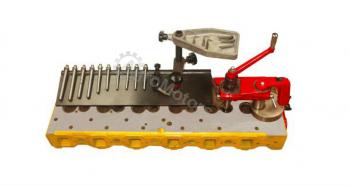

Модель TJ8563 – это расточный станок ручного типа, предназначенный для восстановления седла клапана, двигателя внутреннего сгорания. После восстановительных работ двигателя, замены клапана мотора, требуется расточка седла для идеальной посадки детали.
Данный станок незаменим при ремонте двигателя, так как производит расточку высочайшего качества, в любом месте, где это необходимо. Отлично подходит для решения этой задачи при выездном ремонте.
Станок TJ8563 широко востребован среди владельцев небольших СТО, а так же для ремонта небольших моторов, но так же пользуется популярностью и среди больших организаций.
- Расточный блок, на электромагнитном основании
- Универсальный суппорт для двигателя
- 4 резца для разных диаметров
- Вставки для фиксации (набор из 4-х штук)
- Несколько видов резаков
- Вставки дополнительных диаметров (3 штуки в наборе Ø7, Ø 8, Ø 8.5 мм)
