Руководство по ремонту бмв х1 f48

BMW X1 F48 — руководство

Книга по эксплуатации БМВ х1 в кузове F48 модель с 2016 года — второе поколение

Бмв х1 характеристики

Масса без груза (ЕС), кг [1,650]
Допустимая полная масса, кг [2,170]
Полезная нагрузка, кг 595
Допустимая нагрузка на оси (передняя/задняя), кг 1,150/1,075
Двигатель Количество цилиндров/клапанов на цилиндр 4/4
Рабочий объем, куб. см 1,995
Ход поршня / диаметр цилиндра, мм 90.0/84.0
Максимальная мощность, кВт (л. с.) при об/мин 170 (231)/4,400
Максимальный крутящий момент, Н•м при об/мин 450/1,500-3,000
Степень сжатия: 1 16.5
Ходовые качества Максимальная скорость, км/ч [235]
Время разгона 0–100 км/ч, с [6.6]
Расход топлива Городской цикл, л/100 км [6.1–5.9]
Загородный цикл, л/100 км [4.8–4.6]
Смешанный цикл, л/100 км [5.3–5.1]
Выброс CO2, г/км [139–134]
Объем топливного бака (прибл.), л 61
Колеса Размер передних шин 225/55 R17 97W
Размер задних шин 225/55 R17 97W
Размеры и материал исполнения 7,5 J x 17 дюймов, легкосплавные
Размеры и материал исполнения дисков задних колес 7,5 J x 17 дюймов, легкосплавные

Источник

Ремонт BMW X1 II (F48) своими руками – Инструкции по ремонту авто BMW X1 II (F48)

Ремонт BMW X1

Виды ремонта

Ремонт вашего BMW X1

А Вы знаете, что такое свобода в стиле «Х»? Это именно та свобода, которую дарят автомобили «BMW» серии «Х1»! Они не следуют по уже проложенным маршрутам, а сами создают их в соответствии с пожеланиями их владельцев! Конечно же, как и за всё в этом мире, за возможность быть свободным приходится платить: и в буквальном, и в переносном смысле. Ремонт и эксплуатация «БМВ Х1» должны осуществляться правильно! Невероятно экономичные мощные двигатели с технологией «EfficientDynamics», интеллектуальная система полного привода «xDrive», система динамической стабилизации «DSC» и другие инновационные решения и технологии требуют, чтобы обслуживание и ремонт «БМВ Х1» с применением соответствующего оборудования настоящими асами своего дела!

Не удивительно, что за ремонт «БМВ Х1» берутся далеко не в любом автосервисе, а услуги в дилерских центрах стоят невероятно дорого. Так что поиск оптимального варианта актуален для всех владельцев моделей «F48» и «E84».

Куда обращаться?

Диагностика, техническое обслуживание и профессиональный ремонт «БМВ Х1» — услуга, на которой специализируется автосервис «BMWLove»! Конечно же, это является нашим весомым преимуществом, и причин этому немало:

• Во-первых, наши мастера хорошо знакомы со всеми особенностями систем, агрегатов и узлов ТС этой серии и успешно отремонтировали десятки автомобилей;
• Во-вторых, мы располагаем диагностическим оборудованием дилерского класса с актуальными обновлениями;
• В-третьих, наш автосервис располагает необходимым ремонтным оборудованием и инструментами, необходимыми для проведения ремонта «BMW Х1»;
• В-четвёртых, на нашем складе имеются оригинальные запчасти и расходные материалы;
• В-пятых, наши заказчики не теряют гарантию, но оплачивают стоимость ремонта «BMW Х1», которая в разы ниже дилерской!

Согласитесь: это выгодно, удобно и дарит уверенность в нашем профессионализме!

Что мы предлагаем?

Та же узкая специализация на автомобилях «БМВ» предусматривает и широкий спектр услуг для них. В их перечне можно найти всё, что необходимо: разные виды компьютерной диагностики, кузовной ремонт любой сложности, все виды технического обслуживания, проведение слесарных работ и многое другое. Основные услуги представлены ремонтом:

• АКПП;
• двигателей;
• ходовой части;
• подвески;
• тормозной системы;
• кондиционеров;
• приборных панелей;
• прочим.

Наши клиентам доступны услуги по регулировке схода-развала и замене любых элементов, узлов и агрегатов!

Преимущества сотрудничества с «BMWLove»!

Ознакомившись с вышеизложенным материалом, Вы всё ещё сомневаетесь в том, что мы сможем отремонтировать Ваш «BMW»? Что ж, специально для Вас мы подытожим: мы благодарны всем, кто выбирает наш автосервис, и дорожим своей репутацией. Это выражается в следующем:

• неукоснительное соблюдение сроков;
• индивидуальный подход;
• оперативность проведения работ;
• честность и открытость;
• разумность ценовой политики;
• согласованность действий с заказчиком.

Вам не придётся колесить по столице в поисках необходимых запчастей. Все они представлены на нашем складе, поэтому и ремонт осуществляется оперативно! «BMWLove»: без сомнений, услуги профессионального уровня!

Ремонт блоков ФРМ (FRM) BMW

“Добрый день! Меня зовут Александр Севашов. Я приглашаю вас в свой технический центр «BMW запад». Здесь вас ждут качественно новый уровень обслуживания. И тысячи возможностей сделать свой автомобиль инидивидуальным.”

Руководитель технического центра «БМВ запад»

Блок FRM (Fußraumмodul) на всех современных BMW универсальный – FRM3. Модуль в пространстве для ног (а именно так с немецкого переводится название этого электронного узла) управляет головным и вспомогательным светом, подсветкой салона стеклоподъемниками, замками, приводами зеркал. Это очень чувствительный блок, моментально реагирующий на любые проблемы со световыми приборами, электрикой и электроникой автомобиля. Но что может привести к выходу FRM из строя, какие признаки указывают на отказ именно этого блока и что будет если модуль в пространстве для ног не заменить или не перепрограммировать вовремя. На все эти вопросы мы даем ответы в нашей статье.

Срок службы блока FRM

Срок службы модуля в пространстве для ног (так называемого блока управления светом) напрямую зависит от исправности электрических цепей, электроники автомобиля, осветительных приборов, а также от грамотной диагностики автомобиля, считывания и сброса ошибок. Также надо учитывать, что на микросхемах EEPROM (электрически стираемый чип, используемый в блоках управления FRM3) основная программа (прошивка) хранится около 10 лет. После этого данные с ПЗУ могут просто не прочитаться.

Признаки выхода блока FRM из строя

Точную диагностику блока FRM может провести только специалист с помощью специального «софта» и диагностического оборудования. Но некоторые внешние косвенные признаки довольно точно указывают на неисправность модуля в пространстве для ног. Важно понимать, что выход из строя этого электронного блока косвенно указывает на проблемы с электрикой автомобиля: осветительными приборами, проводкой, аккумуляторной батареей и проч.

• Перестало работать освещение: дальний свет, поворотники, противотуманные фары, салонный свет;
• При включении зажигания из осветительных приборов горит только ближний свет и задние габариты, фары горят тускло;
• Не работают стеклоподъемники и приводы складывания боковых зеркал;
• Не работает центральный замок;
• Бортовой компьютер выдает соответствующие ошибки.

К чему приводит неисправность блока FRM

При блокировке модуля FRM не приведет к остановке двигателя, но эксплуатация такого автомобиля превратится в мучения.

Неработающие стеклоподъемники и освещение салона лишат вас части комфорта;

Вышедшие из строя приводы зеркал лишат водителя нормального обзора;

«Умершие» стеклоочистители не дадут эксплуатировать машину в плохую погоду;

Повышенный разряд АКБ (вышедший из строя блок ФРМ не дает полностью «уснуть» автомобилю).

Внешнее освещение, перешедшее в аварийный режим (лишь ближний свет и задние габариты) не позволят эксплуатировать автомобиль в темное время суток;

Бывает, что из-за перегорания некоторых контролеров модуля в пространстве для ног свет перестает выключаться (погасить его в этом случае можно только сбросив клемму с аккумуляторной батареи);

Как нельзя ремонтировать блок FRM

Блок управления фарами (FRM) – это сложно устроенный электронный модуль, требующий для работы с собой не только большого объема знаний и опыта, но и специального диагностического оборудования, программного обеспечения.

• Бессмысленно менять или заново программировать блок ФРМ, если не установлена и не устранена причина, приведшая к выходу контроллера из строя (в противном случае модуль снова заблокируется после проведения сервисных работ);
• Версия программного обеспечения, используемого для кодирования заблокированного модуля FRM, должна соответствовать именно этому автомобилю и этому блоку (в противном случае после перепрограммирования работа осветительных приборов и узлов, за которые отвечает FRM, будет некорректной, а некоторые контроллеры блока могу попросту сгореть).

Почему сгорел блок BMW

Блок ФРМ выходит из строя по двум основным причинам: механическое повреждение корпуса блока или сбой в программном обеспечении системы. К механике можно отнести воздействие влаги, перепады температур и удары. Причин для программного отказа блока FRM (как правило его блокировки) гораздо больше:

• Критически низкое падение напряжения;
• Короткое замыкание в цепи осветительных приборов (например, после мойки моторного отсека);
• Продолжение эксплуатации автомобиля при перегорании ламп освещения (в этом случае при коротком замыкании в цепи освещения блок ФРМ блокируется после 50 циклов включения/выключения для обычных ламп);
• Неграмотная установка дополнительного оборудования;

• К выходу блока FRM из строя может привести снятие клемм с аккумуляторной батареи;
• Неквалифицированное вмешательство в работу электрики автомобиля или самого блока FRM;
• Неграмотный сброс ошибок (даже на официальном дилерском оборудовании);
• Со временем затирается основная программа FRM, записанная на микросхемах EEPROM (в среднем через 3-4 года).

Как происходит ремонт электронного блока FRM в «BMW запад»

• При диагностике, расшифровке, замене и перепрошивке блока FRM мы пользуемся только сертифицированным профессиональным диагностическим оборудованием, инструментами, программным обеспечением;
• Возможно восстановление вышедшего из строя блока ФРМ специальным сервисным оборудованием (в тех случаях, когда дилер однозначно рекомендует замену блока);
• После замены или восстановления блока производится его полная адаптация под конкретный автомобиль с поддержкой всего функционала.

Последние модели, на которые устанавливался блок FRM 3, – это автомобили в кузовах с индексом «E». На машинах поколения «F» (F10, F25, F26, F07) проблемы с этим блоком были устранены. На новых моделях BMW продолжает реализовываться принцип централизации блоков управления. И уже в последних кузовах с индексом «F» (например, F20, F30) неудачный модуль в пространстве для ног был сперва заменен на передний электронный модуль (FEM) и задний электронный модуль (REM), а позже на блок BDC (Body Domain Controller) (F15).

В блок BDC интегрировано множество функций. Это сделано с целью уменьшение блоков управления и улучшенное сетевое соединение компонентов. В частности, кроме внешнего освещения и освещения салона BDC отвечает за электронную противоугонную систему, управлением разрешением на пуск двигателя, центральным замком, системой комфортного доступа, бесконтактного открывания багажника, наружные зеркала с обогревом, автоматическую систему контроля загрязненности наружного воздуха и т.д. Статистики по поломкам электроники нового поколения еще не накопилось.

BMW X1 F48

После того, как немецкий концерн с успехом реализовал свой первый проект (было продано почти 730 тыс. кроссоверов X1 E84), он приступил к производству машин второй генерации.

Презентация БМВ X1 F48 состоялась в начале осени 2015 г. Произошло это на автошоу в г. Франкфурт. Спустя месяц начались его продажи в Европе, а потом начал поступать и на российский рынок. Этот автомобиль немцы собирали на конвейере завода, расположенного в городе Регенсбург.

Основная фишка модели – платформа UKL1. Она переднеприводная, поэтому в линейке Х F48 стал первым таким кроссовером. Плюс мотор у машины расположен поперечно. Однако кроссовер доступен в полноприводной (xDrive) и моноприводной (sDrive) версиях.

Внешний вид

Беглый обзор X1 F48 позволит выхватить следующие основные детали кузова BMW: стильный бампер с широкими воздуховодами расположенными по его краям, красивая решетка радиатора с вертикальными перепонками, прищуренная светодиодная оптика (высоту «ангельских глазок» немного уменьшили) и «противотуманки» под ней. На корме можно отметить стильные фонари, оригинальный бампер с «противотуманками» и два патрубка выхлопа с хромированными наконечниками, расположенные по краям. На ниспадающей крыше красуется плавник, а сбоку отлично смотрятся массивные арки колес и диски BMW X1 F48 R18 (17, 19) с уникальным дизайном.

В кузове преобладает летящий профиль с плавными линиями. Поэтому здесь отсутствуют остроконечные углы. Отметим, что в экстерьере X1 F48 почти нет хромированных элементов, а нижний кузовной параметр защищен пластиковым обрамлением. Кроссовер предлагается потребителям в четырех вариантах дизайна. Это пакеты М Спорт, Адвентаж, Хлайн и Спорт Лайн. И немного о габаритах BMW X1 II F48. В длину паркетник вытянулся на 4.44 метра. Ширина автомобиля составляет 1.82, высота – 1.61 м. Колесная база X1 F48 – 2.67 м. Клиренс машины – 183 мм, вес минимальный/максимальный – 1.43/2.17 т. Т.е., X1 F48 стал чуть выше и шире X1 E84, но потерял в длине, дорожном просвете и базе колес.

Автомобиль в базовой комплектации оборудован не совсем удовлетворительной головной оптикой, но за дополнительную плату это можно исправить установкой светодиодной оптики. Она обеспечивает максимальное освещение, что дает дополнительную безопасность во время движения в условиях плохого освещения.

Базовая комплектация предусматривает установку дисков из сплавов с уменьшенной массой, которые имеют диаметр в 17 дюймов. В качестве опции можно заказать за дополнительную плату установку дисков на 18 или 19 дюймов. Также в автомобиле может присутствовать и опция автоматического торможения, которая самостоятельно блокирует колеса, если датчики фиксируют приближение к препятствию.

Зеркала оборудованы функцией подогрева в стандартной комплектации автомобиля. Этой же функцией выделяются и форсунки омывателя. Это очень удобное и полезное решение, которое направлено на повышение безопасности водителя во время движения в холодное время года. Обеспечение максимального обзора на боковых зеркалах заднего вида, которые отличаются большим размером, это один из залогов безопасности.

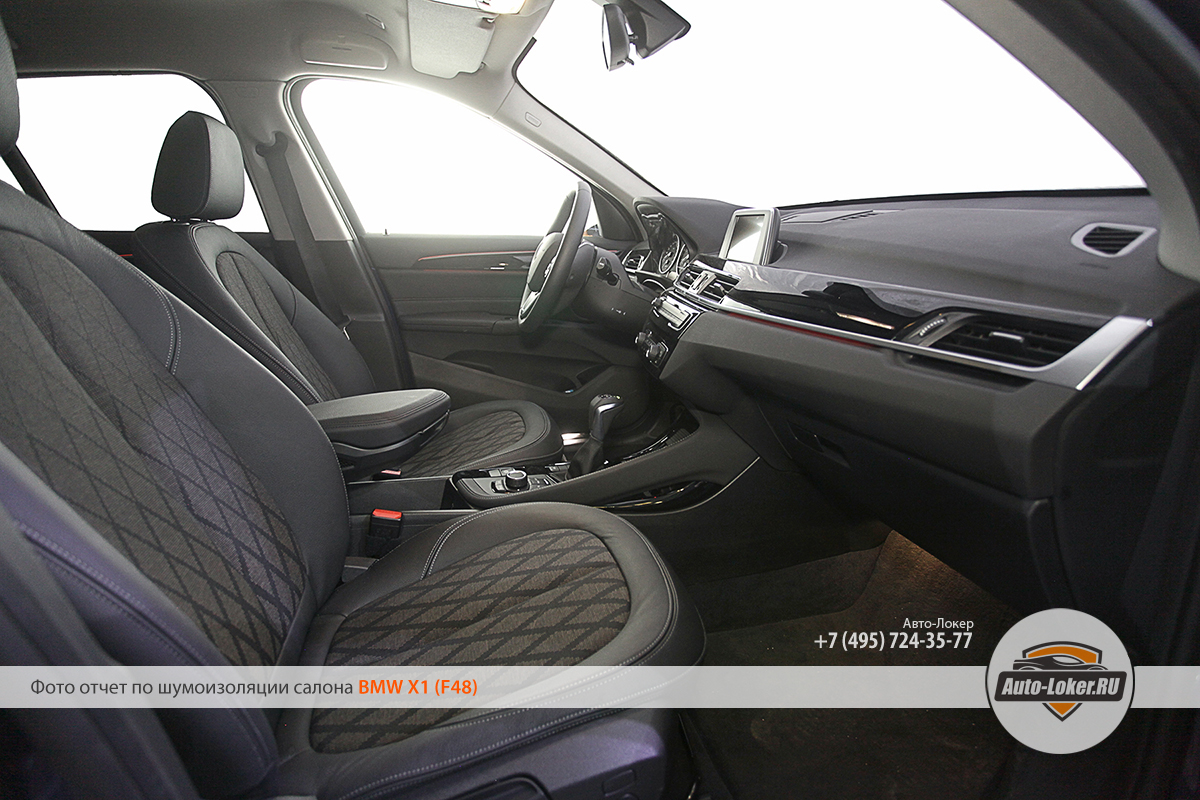

Интерьер

Цветовая гамма салона зависит от выбранного пакета. Материалы отделки высококачественные. «В базе» – приятный пластик с добротным текстилем. В дорогих комплектациях – кожа Дакота с натуральным дубом. К эргономике никаких претензий. Консоль развернута к водителю. СД чейнджер находится на оптимальной высоте, монитор мультимедиа – на уровне ветрового стекла. Поэтому к первому прибору нет нужды тянуться, а второй не отвлекает водителя от дороги. Добавим сюда и хорошую шумоизоляцию.

У мультимедиа экран в 6.5 дюймов (опция – 8.8). Трехспицевый мультируль немного надутый и обладает элементами управления. Приборная панель – информативная. На тоннеле расположены джойстик iDrive с «ручником». За выдвижной шторкой находится ниша для мелочи. Климат контроль на две зоны, есть активный «круиз».

Салон кроссовера второго поколения BMW X1 F48 более комфортабельный для пассажиров. Кресла первого/второго ряда установлены на 36/64 мм выше, чем в паркетнике Е84. По отзывам автолюбителей, это делает посадку в X1 F48 более удобной. Фронтальные кресла имеют множество регулировок и валики боковой поддержки. Водительское сиденье имеет функцию памяти, поэтому 2 положения он может запомнить.

Сзади удобно будет двоим пассажирам, среднему дискомфорт доставит выступающий тоннель с воздуховодами. По всем направлениям сзади много пространства. К примеру, для ног оно увеличилось на 37/66 мм в «базе»/опция. За дополнительную плату можно получить на 130 мм продольные настройки. Также возможно корректировать угол наклона спинки 2-го ряда. В опции задний диван – это 3 части, которые никак не связаны между собой. Каждую из них можно отдельно сложить и/или двигать вперед/назад. Достаточно потянуть рычажок.

Отсутствие задней полки для хранения мелочи компенсируется дверными нишами. Динамики находятся ниже плеча (у Е84 – ниже колен). Для монтажа детского кресла фронтальное сиденье не нужно двигать вперед.

У BMW X1 F48 багажник имеет объем в 505 литров (плюс 85 по сравнению с предшественником). Если сложить задний диван, размер отсека увеличится до 1550 л. Дополнительная опция – складное фронтальное кресло для пассажира. Это позволит транспортировать длинноразмерные грузы/товары. Правда, из-за небольшого подъема кресел идеально ровный пол получить не удастся.

Комплектация

В стандартной комплектации салон получает отделку из ткани GRID. Базовое оснащение X1 F48 предполагает наличие:

• Передних/боковых подушек безопасности;
• В двух рядах шторок безопасности;
• «Противотуманок»;
• Головной светодиодной оптики;
• Мультимедиа i-Drive с монитором в 6,5 дюймов и шести динамиков;
• Двухзонного климат контроля;
• Подогрева фронтальных кресел;
• Обогрева внешних зеркал/форсунок омывателя;
• Датчика света/дождя;
• Интерфейса USB/AUX;
• Дисков R17 легкого сплава с RunFlat шинами;
• Функции автоостановки;
• Кнопки перезапуска силового агрегата (Старт/Стоп);
• Автопарковщика;
• Индикатора, контролирующего давление в шинах и пр.

Альтернативой «базе» являются более богатые комплектации. Потребитель получит аэродинамический М-пакет, синюю окраску кузова (эксклюзив), диски R18/19, более дорогую салонную отделку.

XLine. В этой комплектации покупатель получит диски R18 легкого сплава в стиле 569 (Y-спицы), но допускается покупка и прочих дисков. Радиаторная решетка комплектуется 7-ю вертикальными планками, которые будут комбинировать с воздухозаборниками и боковыми накладками, защищающими пороги/днище кроссовера. Обивка кресел будет из ткани/кожи коричневого/черного цвета. В глянцевом исполнении будут декоративные планки черного цвета с хромированной полоской. В салоне появится двухзонный автокондиционер и будет круиз контроль, оснащенный функцией торможения.

Sport Line. Предполагаются диски R18 легкого сплава в стиле 568 (Y-спицы). Радиаторная решетка получит уже восемь вертикальных планок. Обивка спорткресел будет из кожи с красным/серым акцентом. В салоне появится двухзонный автокондиционер и кожаный спортруль.

M Sport Package. Самая богатая комплектация кроссовера. Предполагаются литые диски R18/19 в стиле 570/572 М. Яркий профиль BMW X1 F48 M Sport придает аэродинамический обвес, одновременно оптимизирующий воздушный поток вдоль кузова F48. Обивка фронтальных спорткресел будет из ткани Алькантара с синим акцентом. В салоне появится рычаг КПП с логотипом «М» и белой/оранжевой подсветкой, плюс кожаный спортруль.

Штатное головное устройство у кроссовера это маленький мониторчик. Его можно поменять у BMW X1 F48 на NBT с широкоформатным экраном. Добавляются новые полезные функции, а дополнением к нему может быть джойстик с тачем, который облегчит навигацию. Можно установить и более серьезное головное устройство, NBT EVO X1 F48. Главное отличие от стандартной NBT – наличие Interface Design 5. Водитель может синхронизировать системы кроссовера с помощью iDrive-контроллера, монитора и микрофонов.

Технические характеристики

Теперь разберем технические характеристики автомобиля.

Первые модели оснащались пятью четырехцилиндровыми (2 бензин и 3 дизель) силовыми агрегатами. Чуть позже появились трехцилиндровые моторы, бензиновый В38 и дизельный В37. Все двигатели отвечали эконормам Euro-6.

В начале посмотрим, какие у BMW X1 F48 бензиновые двигатели.

Модели 18i Sdrive комплектовались 136-сильным мотором В38 с объемом 1.5 л. Он позволял кроссоверу разгоняться до «сотни» за 9.7 сек. и двигаться с предельной скоростью в 204 км/ч. Средний расход топлива на 100 км составляет 5.1 л. У двигателя с бензином 1.5 малый расход топлива и хорошая динамика, но мнения автолюбителей говорят о том, что они отдают предпочтение двухлитровым установкам.
На кроссоверы BMWX1 II F48 20i xDrive / sDrive устанавливался двухлитровый 192-сильный агрегат В48. С таким мотором автомобиль разгонялся за 7.5 сек. и двигался с максимальной скоростью в 224 км/ч. Топливный расход – 6.3 л. На автомобили 25i монтируется двухлитровый 231-сильный агрегат В48. Разгон машины занимал 6.5 сек., «максималка» – 235 км/ч. Расход горючего – 6.5 л.

Теперь и дизельных агрегатах.

На X1 F48 16d устанавливается 1.5-литровый 116-сильный агрегат В37. Разгон машины – 11.1 сек., «максималка» – 190 км/ч. Расход горючего – 3.9 л.

BMW X1 18d F48 комплектовались 150-сильным мотором В47 с объемом 2 л. Он позволял кроссоверу разгоняться до «сотни» за 9.2 сек. и двигаться с предельной скоростью в 205 км/ч. Средний расход топлива на 100 км составляет 3.9 л. На кроссоверы 20d устанавливался двухлитровый 190-сильный агрегат В47. С таким мотором автомобиль разгонялся за 7.6 сек. и двигался с максимальной скоростью в 219 км/ч. Топливный расход – 4.5 л. На автомобили 25d монтируется двухлитровый 231-сильный агрегат В47. Разгон машины занимал 6.6 сек., «максималка» – 235 км/ч. Расход горючего – 4.7 л.

Двигатель BMW X1 ii F48 18d xDrive комбинирует с 6-скоростной «механикой». Прочие модели оснащаются 8-ступенчатым «автоматом».

Размер топливного бака – 61 л.

Машина оснащалась двумя подвесками: фронтальной независимой (Макферсон) на двойных рычагах и кормовой многорычажкой. Руль имел адаптивное усиление Sevrotronic. Все шасси комплектовались дисковыми вентилируемыми тормозами с системой АБС.

Тюнинг кроссовера

Пока у BMW X1 F48 не было рестайлинга. Когда будут обновления – неизвестно. Возможно, это произойдет в 2019 г. Но вы можете получить обновленный BMW X1 F48 2018 года и с помощью тюнинга. Можно перепрограммировать ЭБУ. Откорректировать режимы его работы. Это называется чип тюнингом F48 X1.

В результате обновления у автомобиля:

• Увеличивается мощность силового агрегата с крутящим моментом;
• Снижается топливный расход;
• Улучшается работа КПП.

Чип тюнинг X1 F48 20d 150 л.с позволяет увеличить мощность мотора до 40% и более! Конечно, здесь все зависит от заводских программ и дополнительного оборудования. Тюнинг BMW X1 F48 увеличивает мощность благодаря более точным регулировкам двигателя и подачи рабочей смеси. Кроме того, меняется логика работы КПП. Переключение происходит при более низких оборотах силового агрегата. А чем ниже двигательные обороты, тем меньше топливный расход.

Приведем некоторые цифры, чтобы было понятно, что дает тюнинг.

Предположим, у вас кроссовер X1 F48 с двухлитровым 190-сильным агрегатом и это вас не устраивает. Чип тюнинг позволит получить прирост в мощности/крутящем моменте в 68 л.с./120 Нм. Это сильно повлияет на динамику разгона.

Заводская прошивка позволяет с холостых/с 2000 оборотов – 8.5/7.9 сек. После тюнинга цифры поменяются на 6.7/6.3. Т.е., кроссовер становится быстрее на 1.8/1.6 сек.

Проблемы

Серьезных проблем у БМВ Х1 Ф48 нет. Однако стоит отметить некоторые минусы. У кроссовера плохая шумовая изоляция в колесных арках, на парковке тяжелый руль, жесткая подвеска (чувствуется на неровностях), открыты для грязи камера заднего обзора с порогами. Также быстро забиваются сеточки клапанов управления наддувом.

Однако основной недостаток – высокая стоимость автомобиля.

Сравнение с конкурентами

У «баварца» есть несколько конкурентов. В их числе и Фольксваген Тигуан. Здесь мы хотим разобрать, какая немецкая машина лучше. В сравнении будут участвовать полноприводные модели с двухлитровым двигателем, работающие на бензине.

БМВ мощнее (192 против 180 л.с.), он быстрее разгоняется (7.4 и 7.7 сек.) и на 20 кг (1615 и 1636) легче. Выигрывает «баварец» и в расходе топлива, 6.3 л. против 8. У него боле 20 видов окарски кузова, тогда как у Фольксвагена всего 14. Тип трансмиссии у Х1 – 8-скоростной «автомат», Тигуана – 7-ступенчатый «робот».

Преимущество Фольксвагена в цене. Он стоит почти на 400 тыс. дешевле.

Руководство по ремонту BMW Х1 с 2009 года (с учетом обновлений 2012 года) в электронном виде

О руководстве

Тип двигателя: N20 / N55 / N63/ N47 / N57

Объем двигателя: 2.0 / 2.0D / 3.0 / 3.0D / 4.4 л

Мощность: 204 / 258 / 306 / 407 л.с.

В руководстве вы найдете

• Пошаговое руководство по ремонту различных узлов и агрегатов
• Инструкцию по самостоятельному уходу и обслуживанию
• Сведения о конструкции автомобиля и о том как предупредить неисправность
• Информацию для поездки на СТО, если самостоятельный ремонт невозможен

О руководстве

Тип двигателя: N20 / N55 / N63/ N47 / N57

Объем двигателя: 2.0 / 2.0D / 3.0 / 3.0D / 4.4 л

Мощность: 204 / 258 / 306 / 407 л.с.

В руководстве вы найдете

• Пошаговое руководство по ремонту различных узлов и агрегатов
• Инструкцию по самостоятельному уходу и обслуживанию
• Сведения о конструкции автомобиля и о том как предупредить неисправность
• Информацию для поездки на СТО, если самостоятельный ремонт невозможен

Содержание

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и обслуживанию автомобиля

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

• Базовый комплект необходимых инструментов
• Методы работы с измерительными приборами

Механическая часть бензиновых двигателей

Механическая часть дизельных двигателей

Система впуска и выпуска

• Экстерьер
• Крыша
• Интерьер
• Сиденья
• Бампера
• Контрольные размеры кузова
• Приложение к главе

Система отопления, вентиляции и кондиционирования

Полезные советы автовладельцам

Написать отзыв

Отзывы покупателей

Мы с удовольствием дали бы вам полистать книгу в руки, но не имеем такой технической возможности.

Несмотря на это, с радостью полистаем ее за вас!

Напоминаем, что так выглядит бумажная версия книги.

На нашем ресурсе продаются книги только в электронном виде (в формате PDF) – при этом по содержанию они никак не отличаются от своих бумажных аналогов!

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

Кроме этого, на сайте для оплаты представлены четыре платежные системы:

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Шумоизоляция BMW X1 (F48)

Шумоизоляция BMW X1 в кузове F48 предполагает обработку всего салона внутри вибро- и шумопоглощающими материалами. Однако, у нас есть и дополнительные услуги по звукоизоляции и антискрипу торпедо и моторного щита, а так же звукоизоляции колесных арок с внешней стороны кузова. В данном фото отчете мы вам с удовольствием продемонстрируем все эти работы на примере одного из BMW X1, приехавшего к нам по предварительной записи. Работать будет большая команда специалистов с гарантией качественной сборки салона без щелей, зацепов или сломанных пистонов.

Чего будем добиваться. Нарекания автовладельца совершенно типичные – сильный дискомфорт от колесных арок, а так же высокий общий шум в салоне на высоких скоростях. Ощущение дешевизны автомобиля. Все это будем исправлять. Добьемся тишины в салоне, уберем все скрипы и сверчки, улучшим звучание музыки за счет обработки дверей, чтобы водитель и пассажиры наслаждались дорогой, а не уставали от нее.

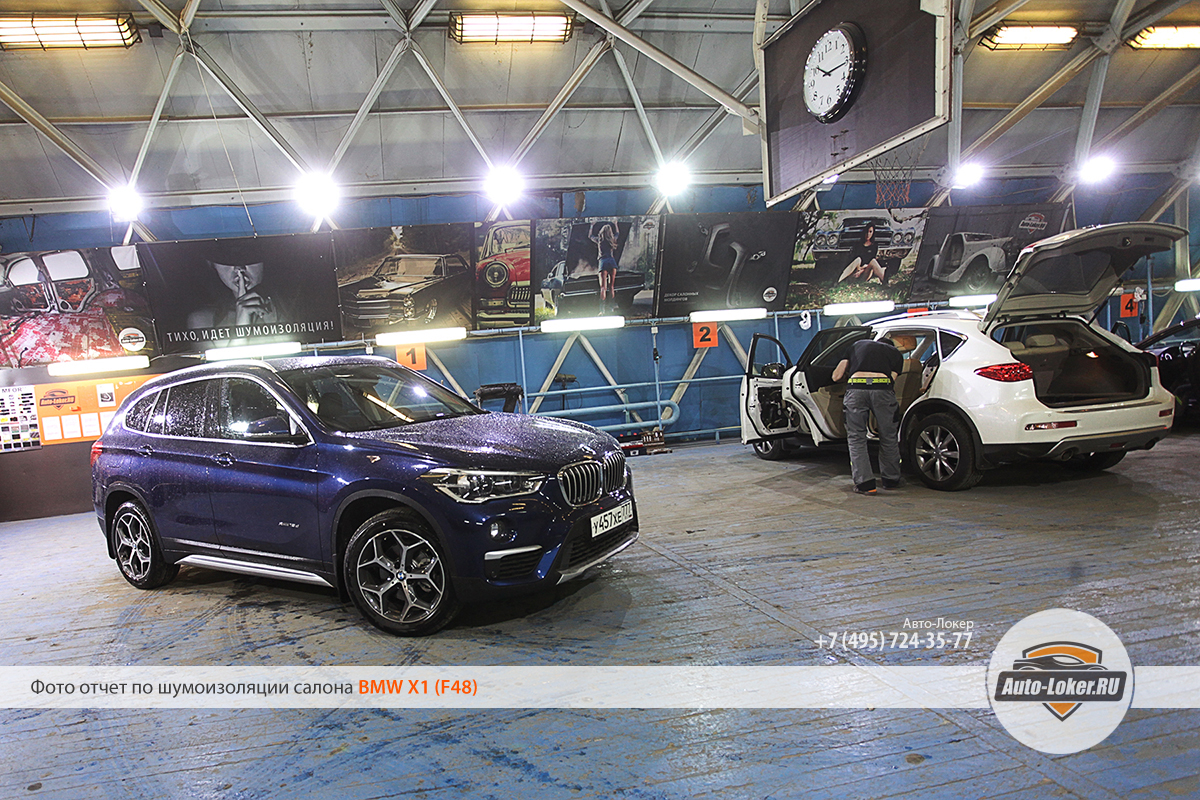

Работаем в присутствии клиента. Да, это правда. Вся наша работа будет происходить в присутствии владельца автомобиля, который удобно расположится в уютном диванчике прямо напротив своего авто. Чай, кофе, Wi-FI помогут скоротать время, которого нам потребуется примерно 9-10 часов. Работа будет выполнена в тот же день за одну рабочую смену и вечером счастливый владелец покинет ворота нашего спеццентра.

Весь материал заранее нарезан и разогрет. мы это делаем еще за 1 час до приезда автомобиля по записи. Материал нарезаем по лекалам и располагаем в специальные печки разогреваться до 50 градусов. Это позволяет нам не только значительно сократить силы на монтаж, но и время на обработку автомобиля.

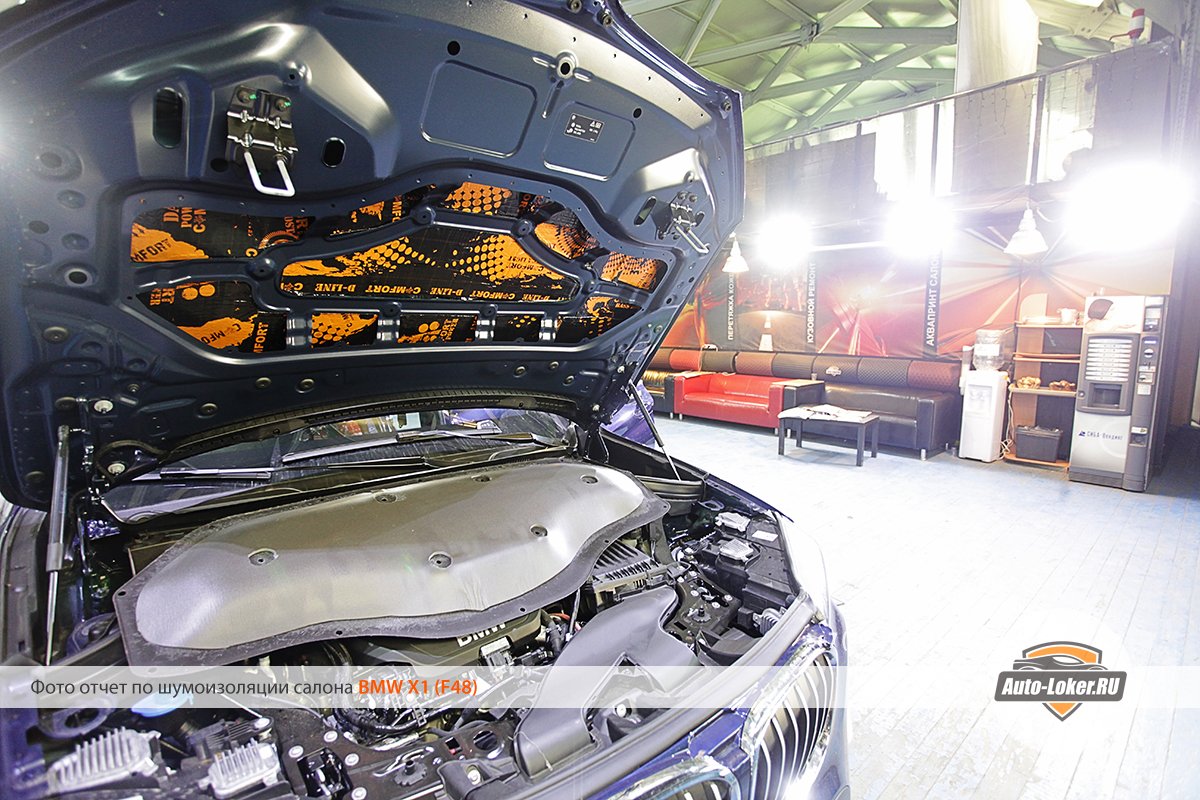

Изоляция капота BMW X1 от шума производится путем вибродемпфирования самого металла легким материалом Comfort mat Dark D3, после чего мы обрабатываем звукотеплоотражателем изнаночную сторону штатной теплоизоляции капота.

Обработка потолка BMW X1 начинается с аккуратной разборки потолочной обивки, мастера при этом работают в чистых перчатках и пользуются только чистым специальным инструментом, чтобы ни оставить ни единого зацепа или пятнышка.

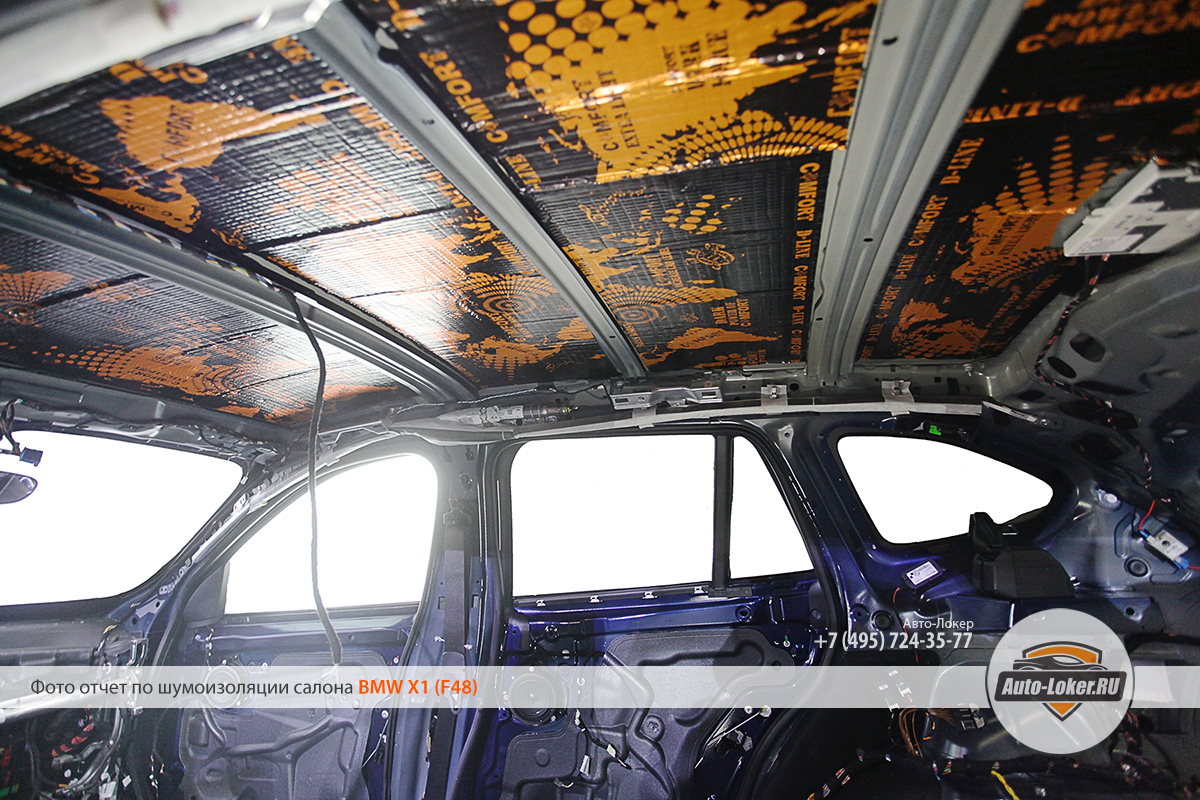

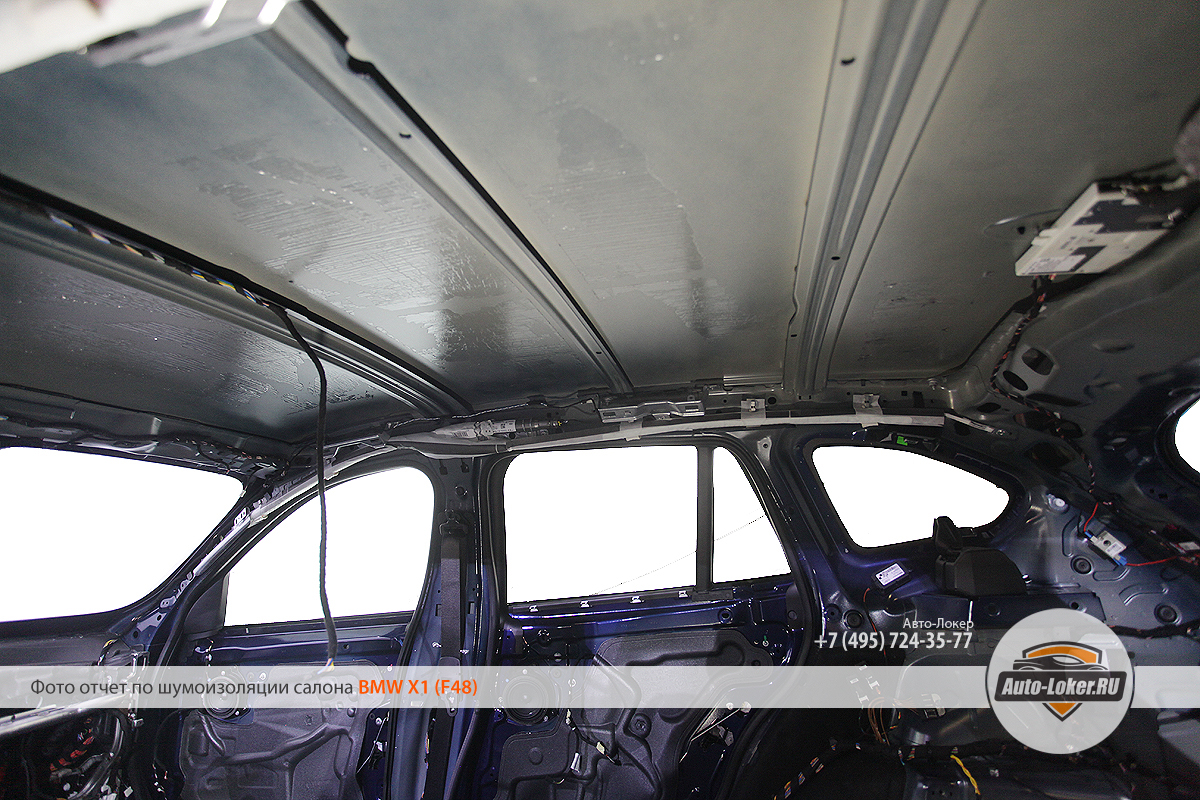

Усиление металла крыши виброизоляцией позволит избавиться от резонанса металла, который порождает неприятный гул в салоне. Обработка ведется материалом Comfort mat Dark D3, который обладает не только высоким КМП, но и низким удельным весом. Материал прикатывается к металлу крыши металлическими специальными роликами, что обеспечит вечную посадку материала на металле.

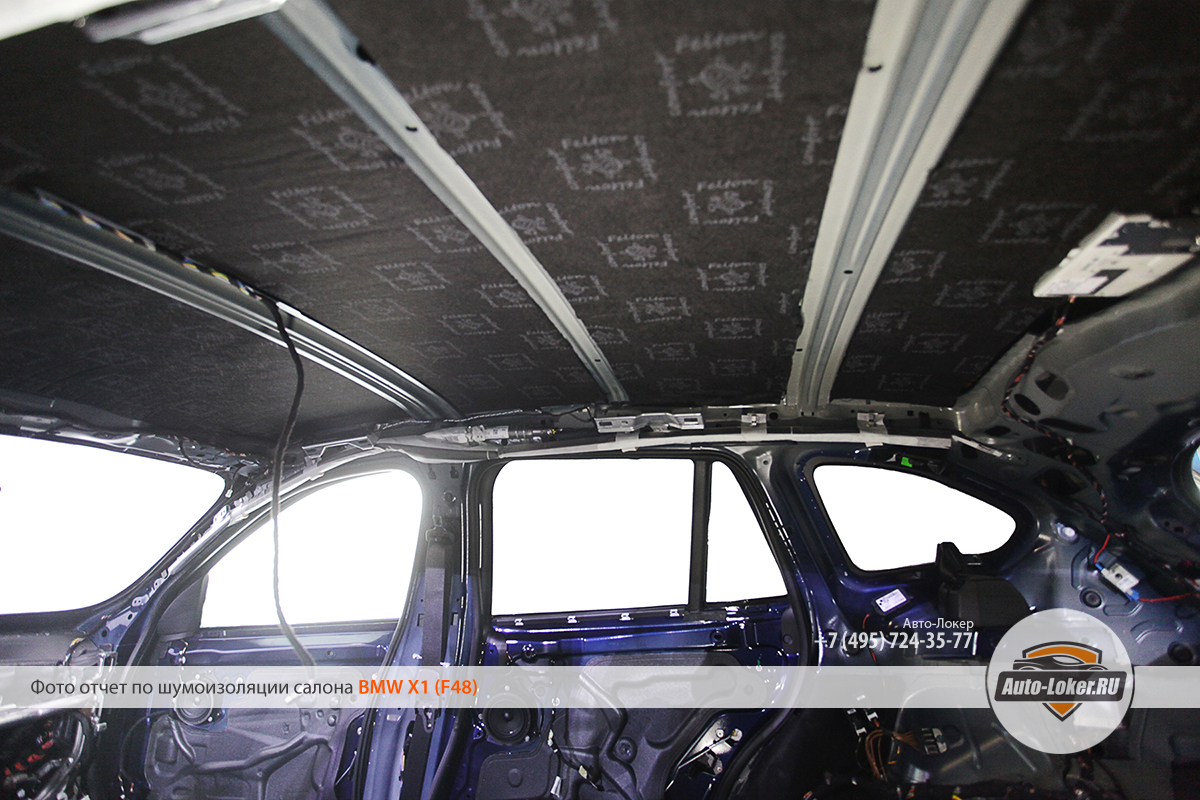

Завершаем борьбу с шумами на крыше с помощью высокоплотного шумопоглотителя Felton 10 мм., который прекрасно поглотит воздушную звуковую волну, гуляющую под обшивкой потолка.

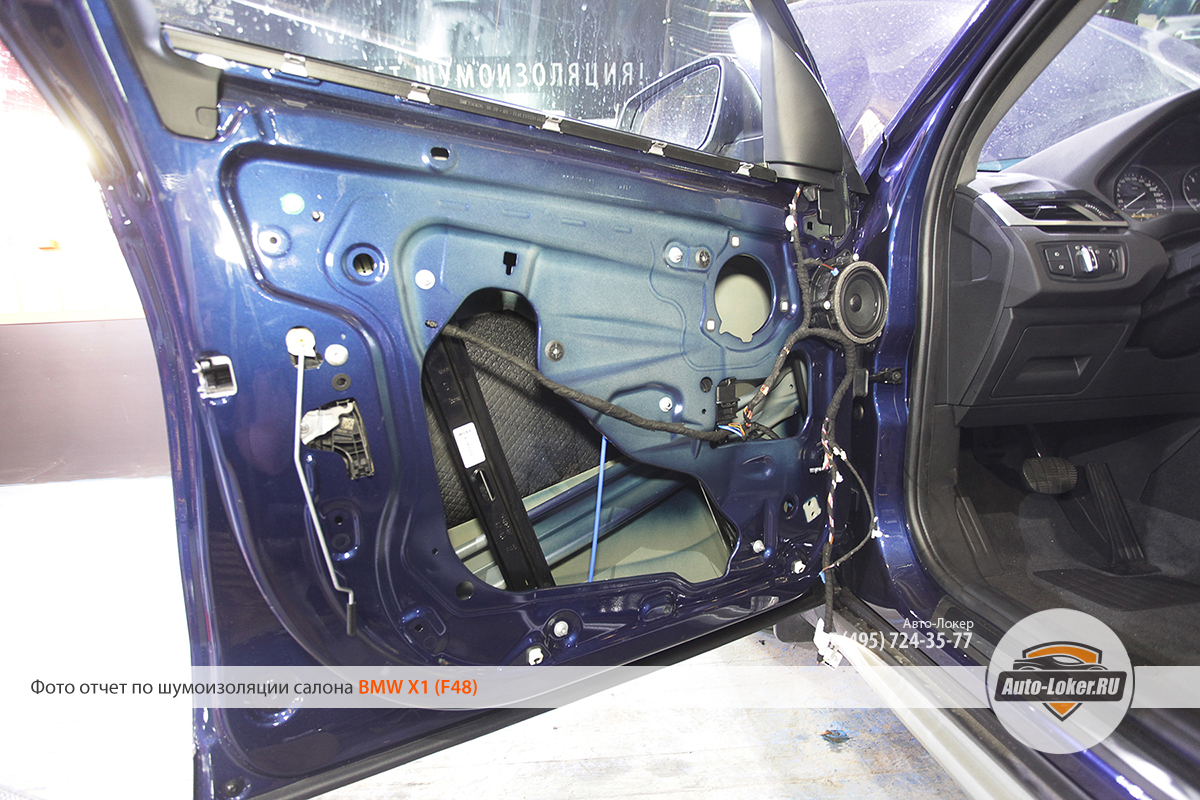

Шумоизоляция дверей BMW X1 начинается сразу после того, как работы по потолку будут завершены. В помощь нашим мастерам идет не только профессиональный инструмент, но и 100% знания того, как правильно и без единого зацепа разобрать дверную карту. После получения доступа к внешнему металлу двери мы проведем его обезжиривание и приступим к обработке.

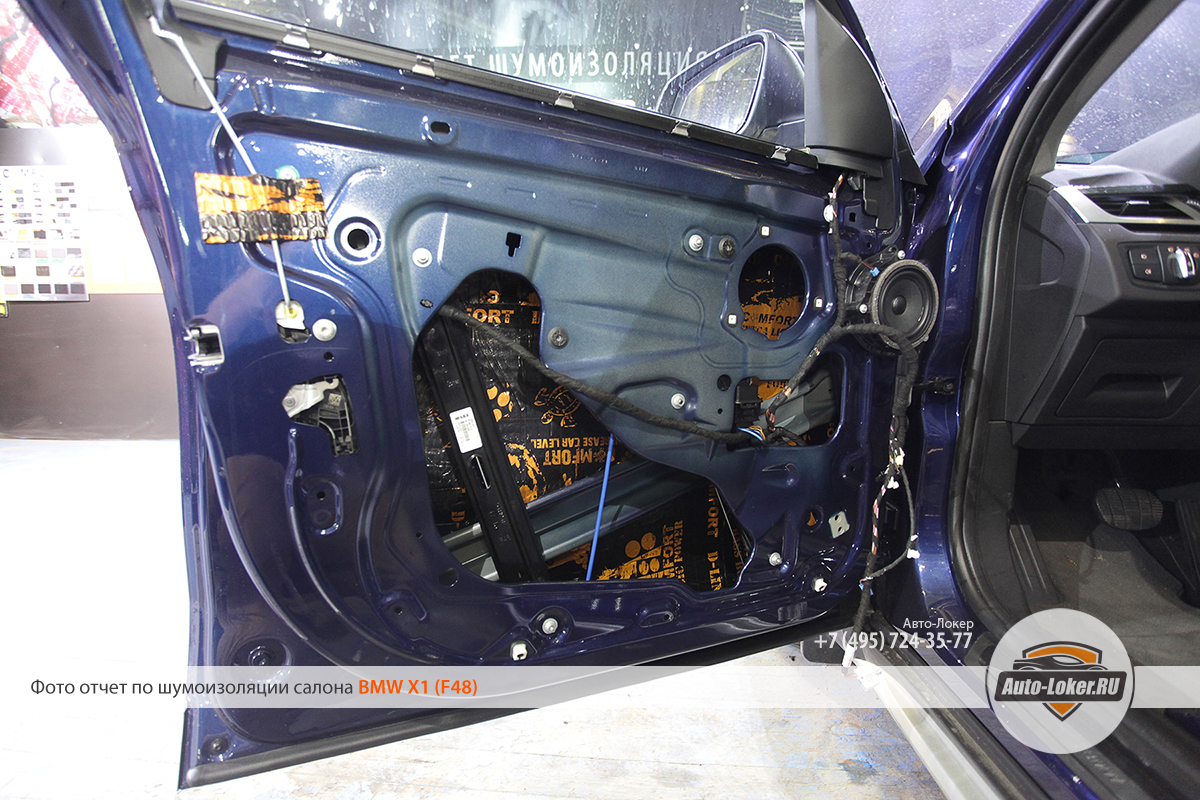

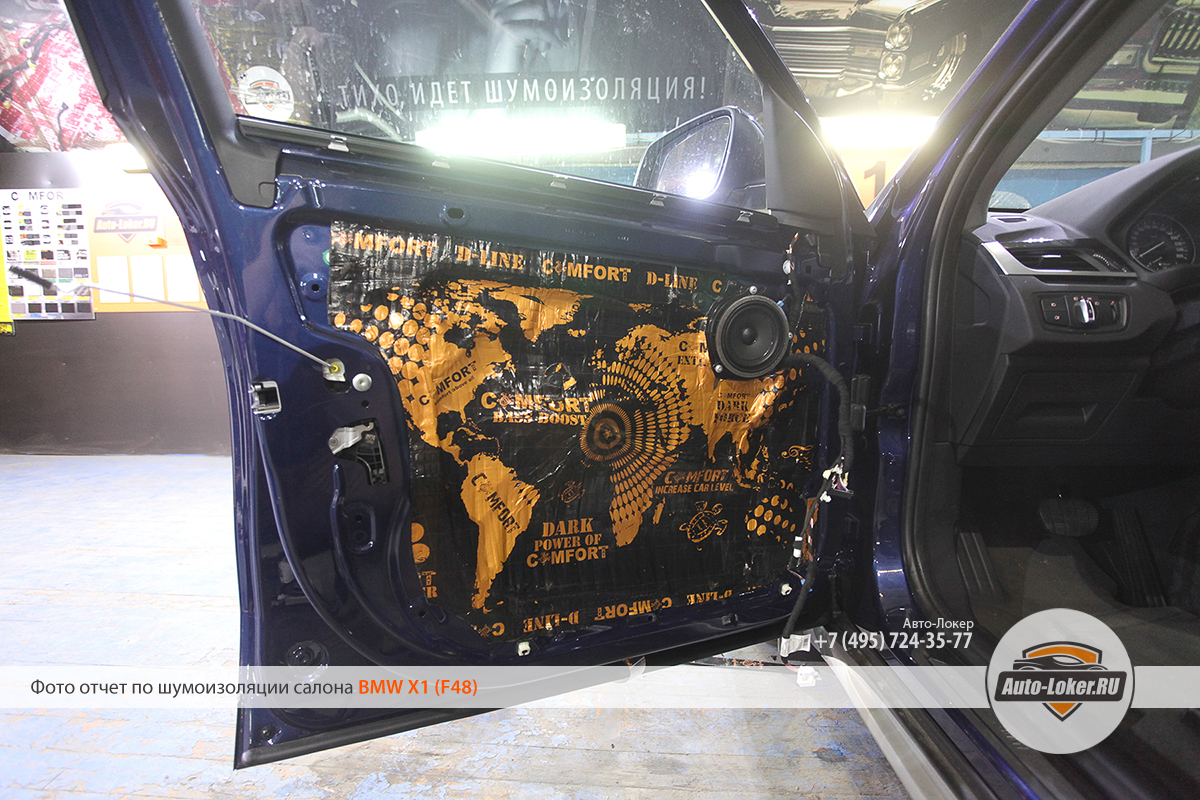

Comfort mat Dark D3 позволит не только надежно защитить металл двери от вибраций, но и позволит укрепить сам металл по отношению к случайным ударам и вмятинам на дверях, которые чаще всего получаются на парковке.

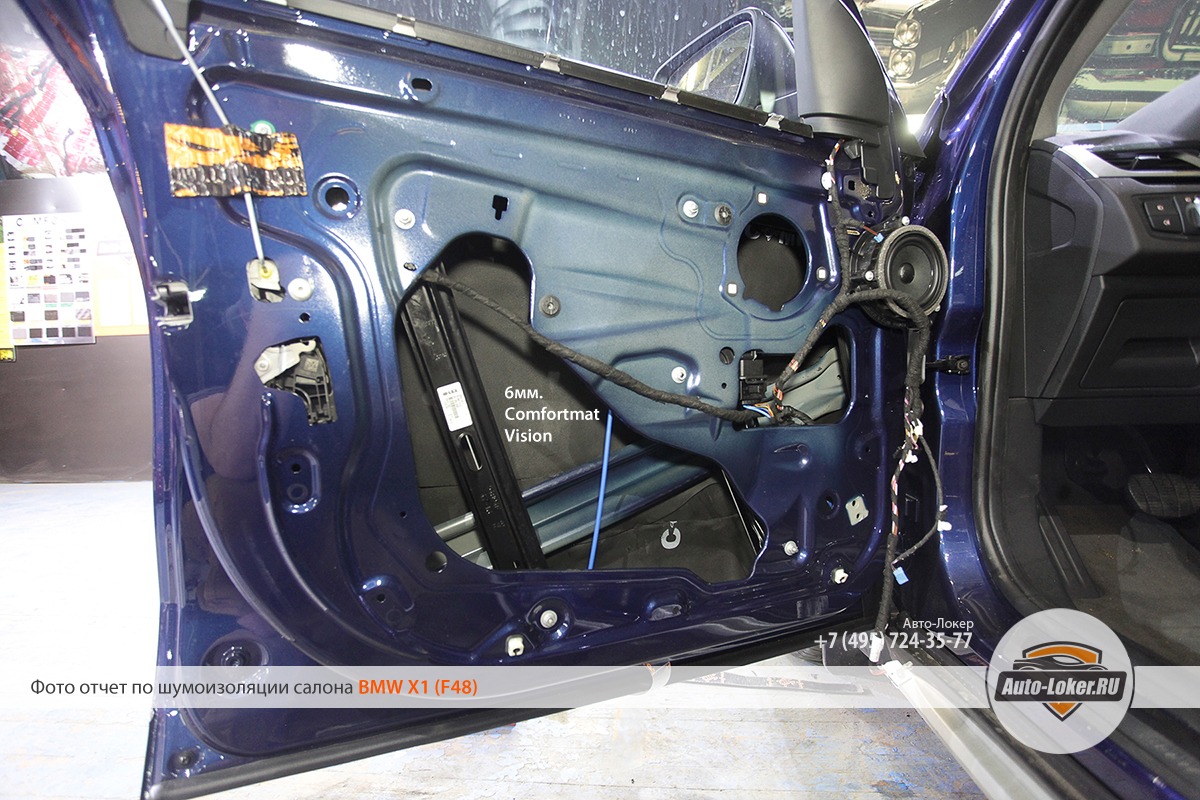

Затем мы используем слой из современной вспененной резины Comfort mat Vision толщиной 6 мм. Это современнейший звукоизоляционный материал, который не имеет в своем составе компонентов, подверженных влиянию влаги. Другими словами, он на 100% влагостойкий.

Сам каркас двери так же нуждается в демпфировании и мы это делаем все тем же топовым изолятором Dark D3 из линейки Comfort mat. Обязательно прикатываем каждый квадратный сантиметр листа. На этом этапе мы создаем закрытый объем внутри двери, что положительно сказывается на качестве звучания акустики.

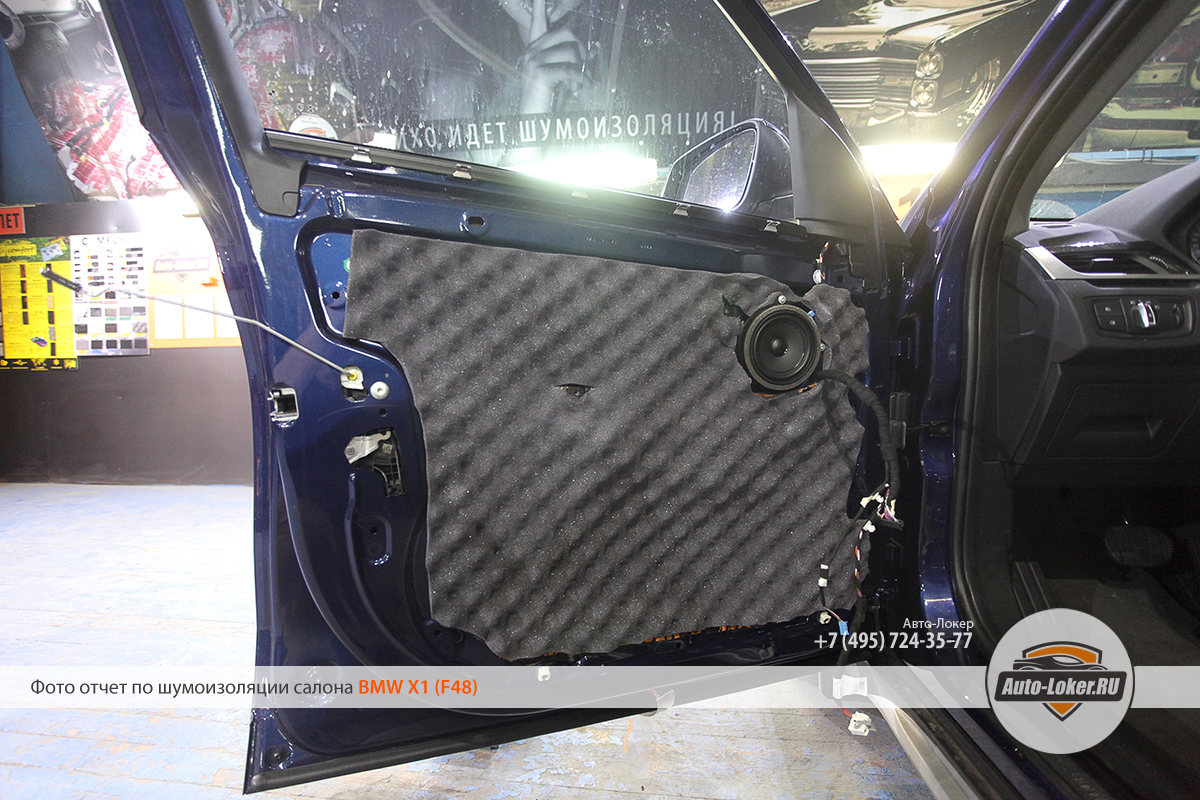

Финальный слой – вязкоэластичный шумопоглотитель Comfort mat Soft Wave со специальной пропиткой, толщина 15 мм. Этот мат не только отлично поглощает шум, но и обеспечивает плотную посадку обшивки двери без скрипов и дребезга.

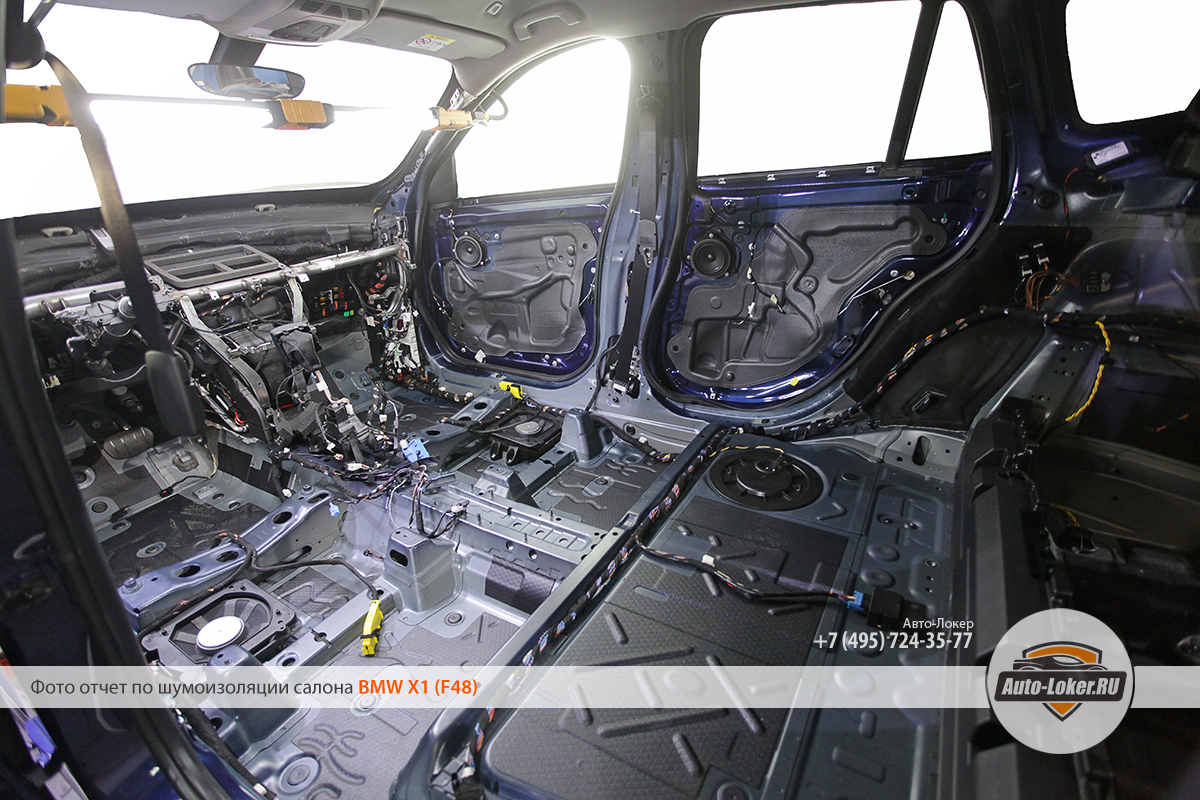

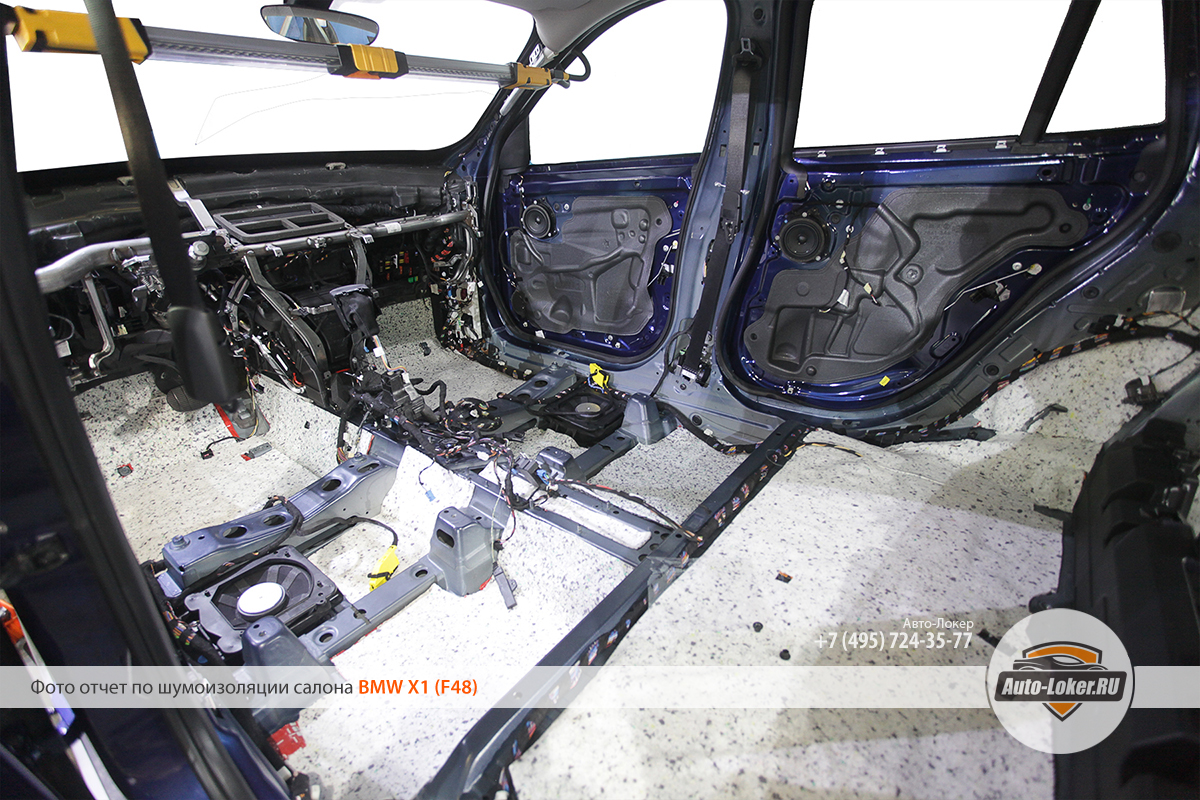

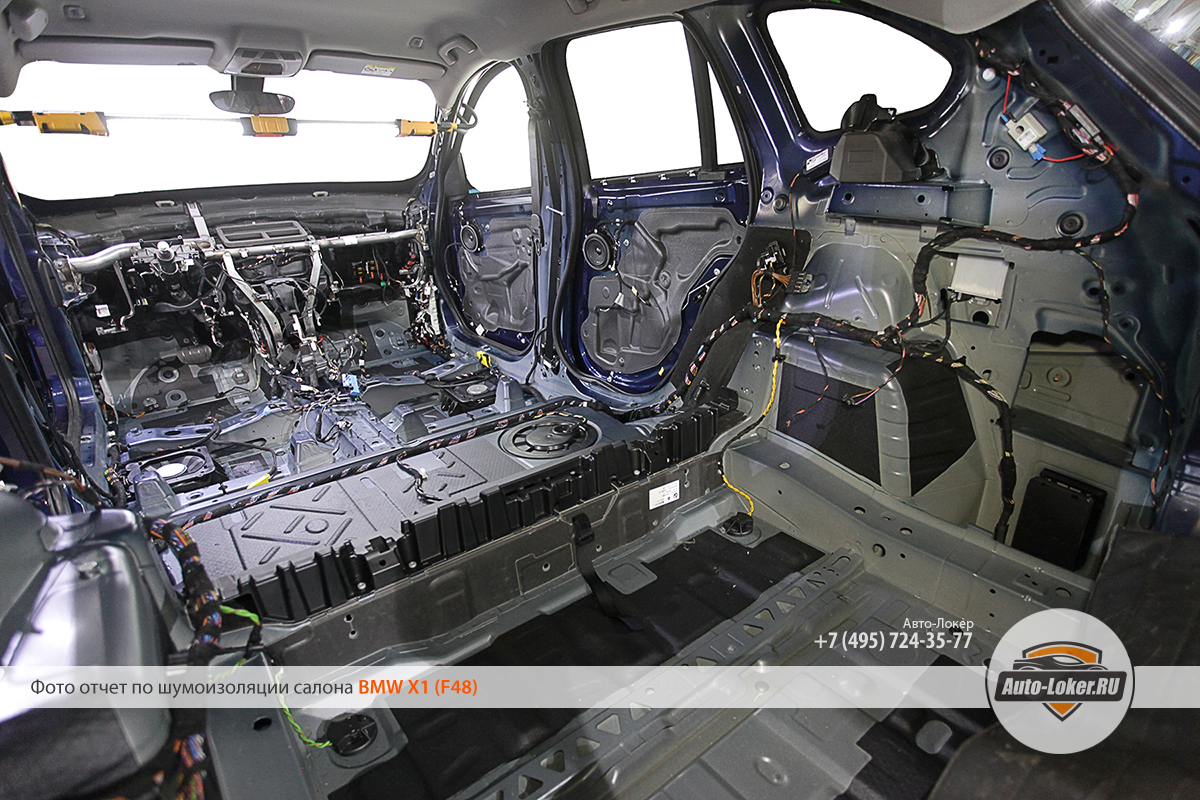

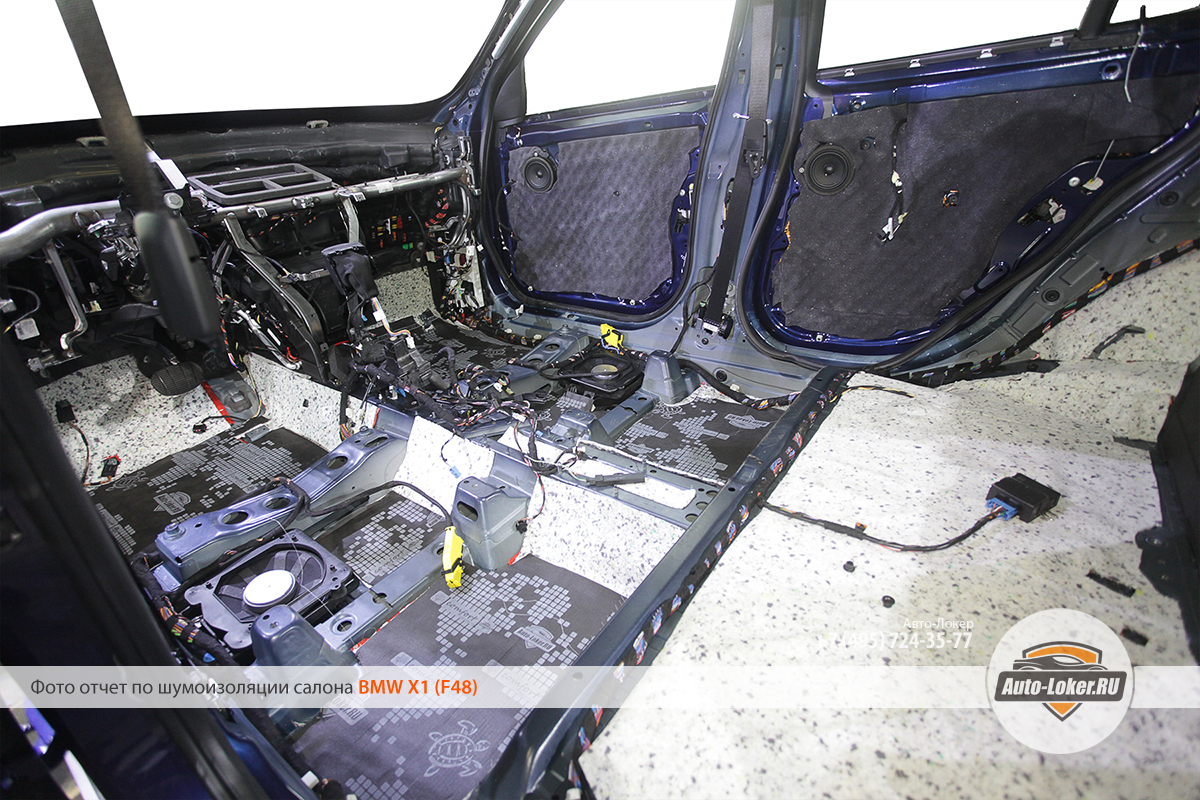

Шумоизоляция пола, багажника и колесных арок BMW X1 это самый важный этап на пути к тишине в салоне, поскольку эта работа внесет максимальный вклад в общий эффект. Для того, чтобы наша работа была выполнена максимально аккуратно, мы выносим из салона все, что может нам помешать – сидения, консоль, ковры, обшивки.

Обратите внимание, мы снятии панель приборов на этом автомобиле, это дополнительная услуга и о ней мы расскажем чуть ниже по тексту.

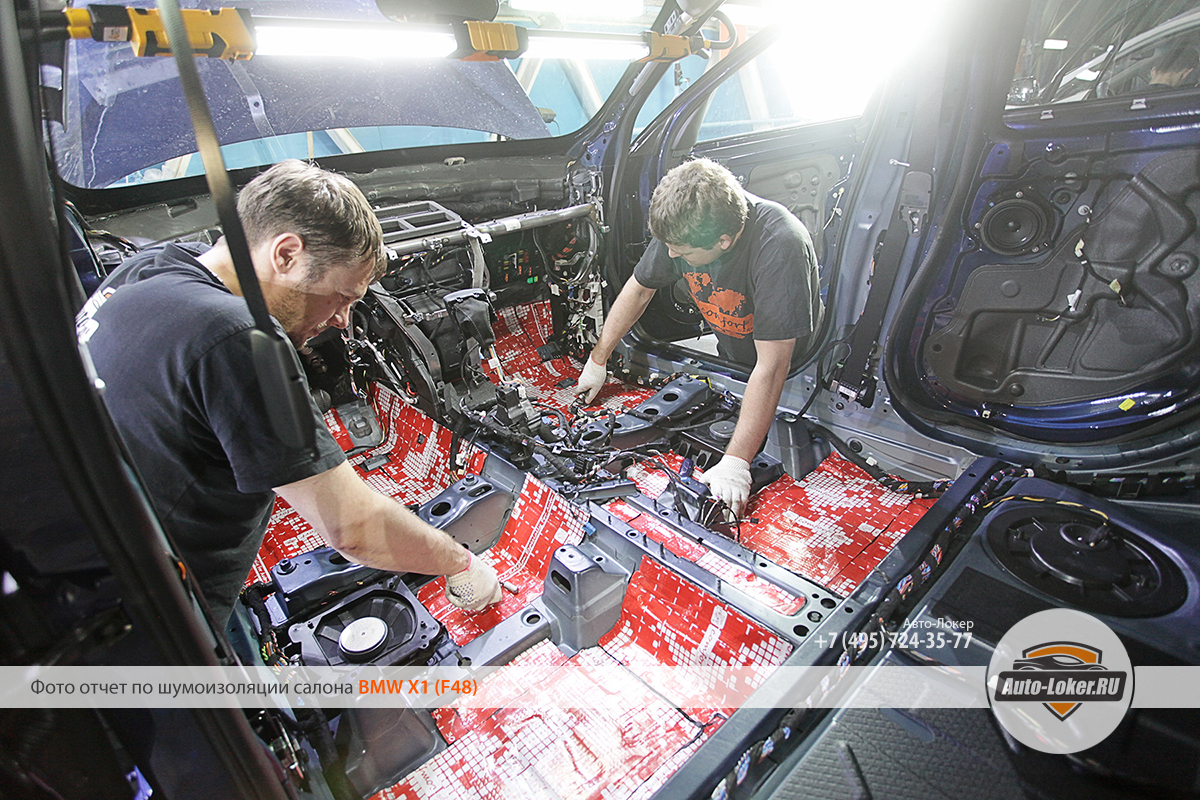

Мы работаем максимально слаженно, обработка автомобиля ведется в большинстве случаев симметрично, в чем можно будет лично убедиться, присутствуя во время работ. Вибродемпфирование днища и колесных арок БМВ мы проводим мощнейшим Comfort mat Ultra Loker 5,2 мм., который у нас предварительно нарезан и разогрет в специальных печках до температуры примерно 50 градусов.

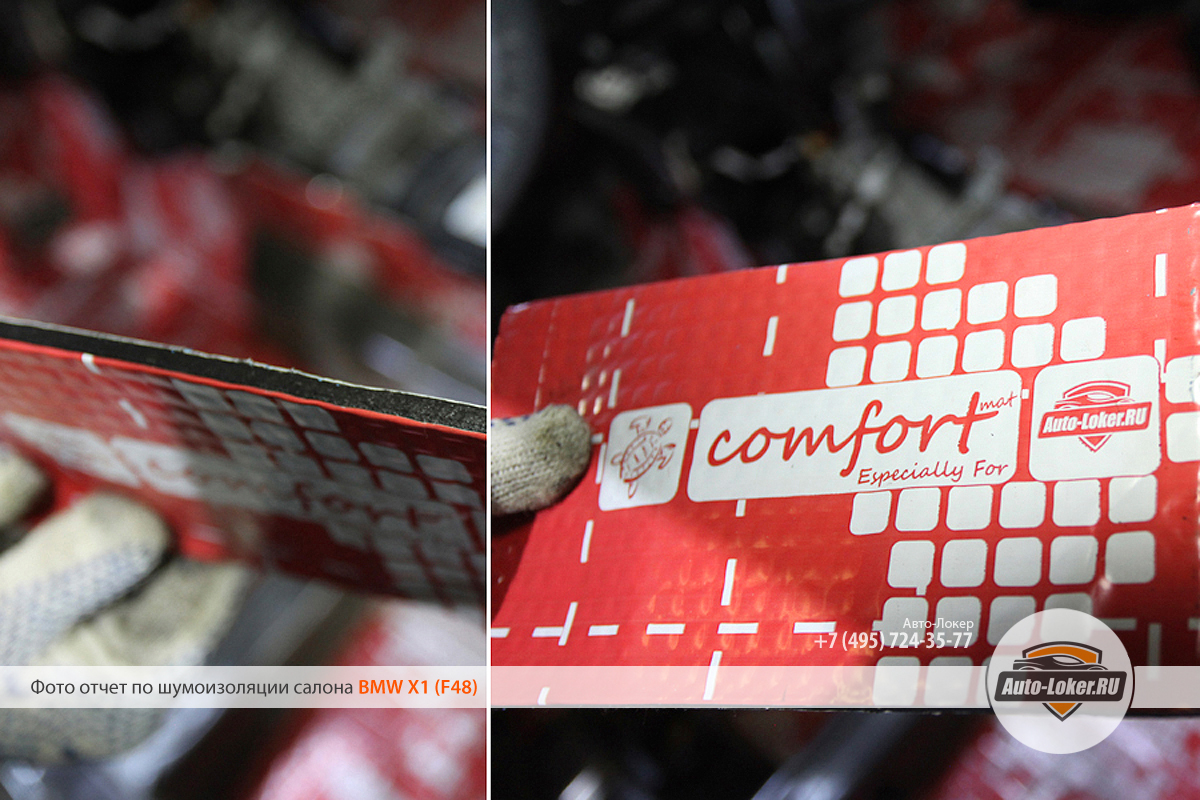

Этот материал эксклюзивно производится на конвеере завода Comfort mat специально для Авто-Локер, о чем свидетельствует наша символика. Являясь топовой установочной студией Comfort mat в России, мы получаем существенные преференции от завода в виде еще более улучшенных и крутых материалов. Их можно установить только у нас и невозможно купить в розницу.

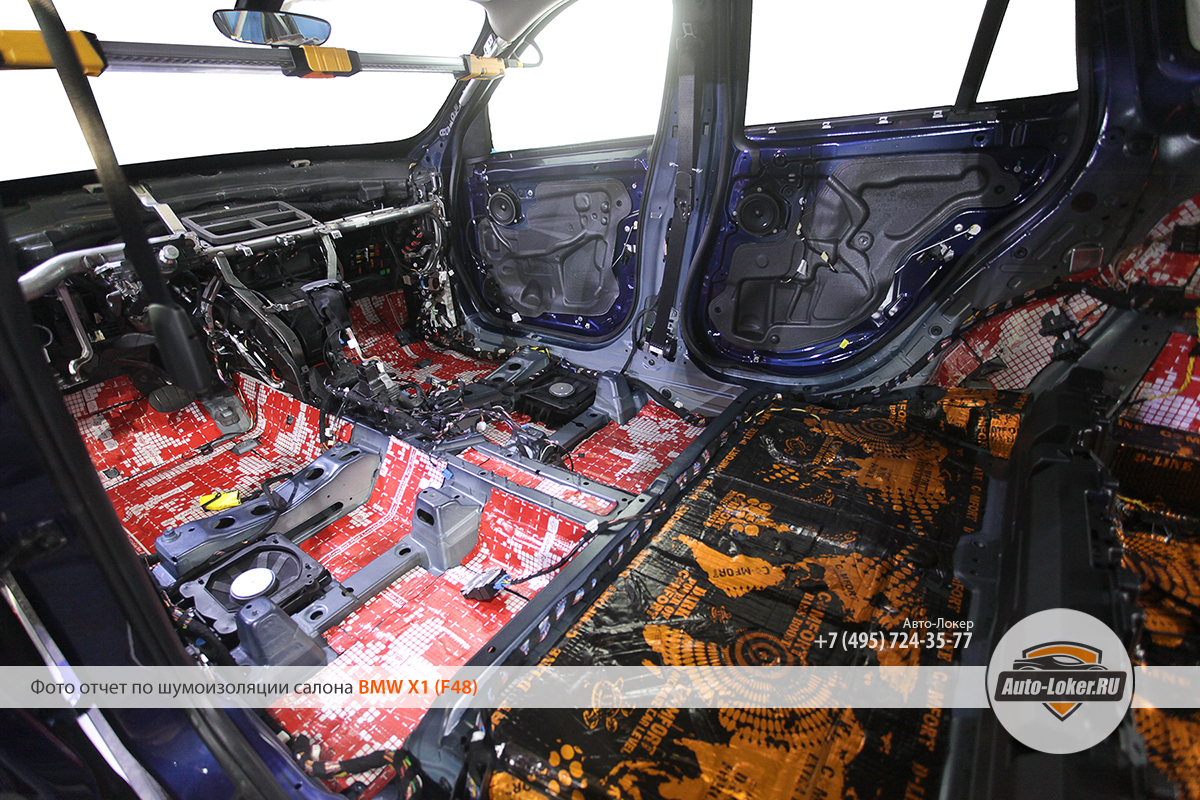

Спустя примерно один час мы завершили монтаж и прикатку демпфирующего слоя на пол, арки и крылья в салоне БМВ.

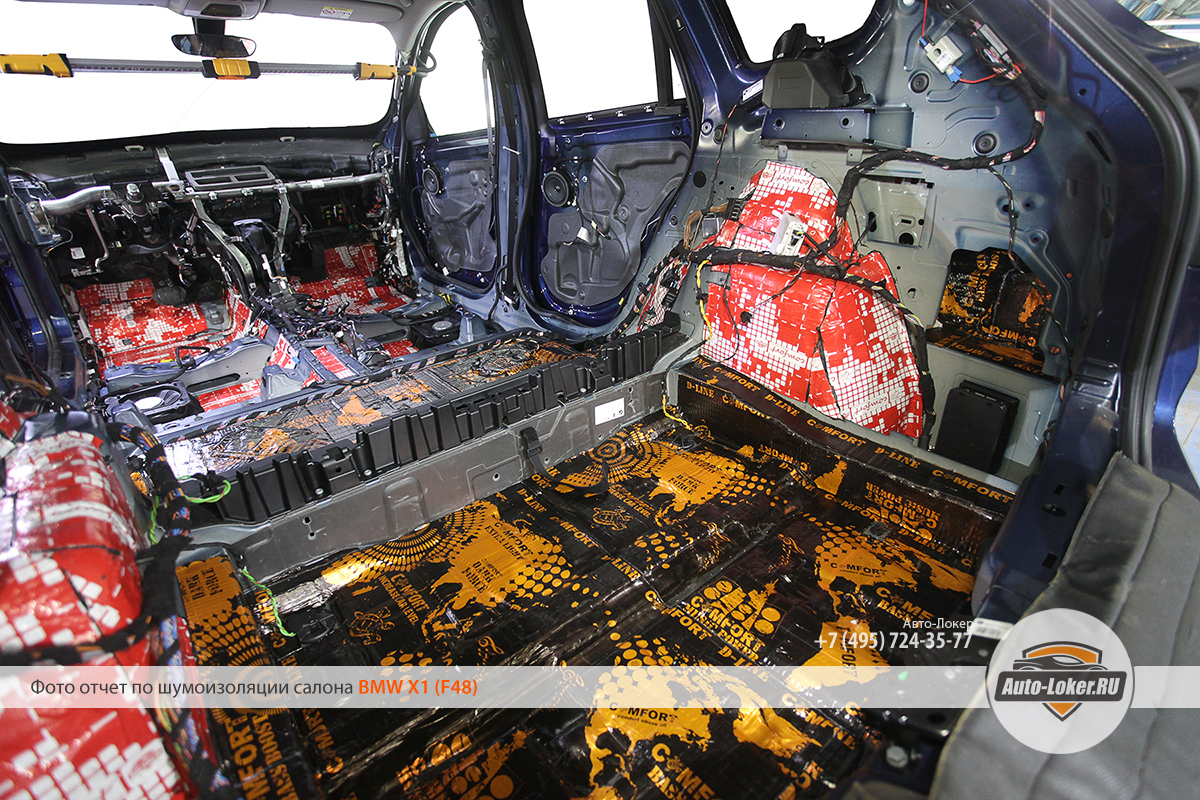

На полу в багажнике и в нишах задних крыльев использована виброизоляция Comfort mat Dark D3. Приступаем к укладке следующего, шумопоглощающего слоя.

В качестве поглотителя звука мы используем связку плотного Comfort mat ProLock 6 и Comfort mat Lock 4.

На фото плохо видно, но мы наилучшим образом стараемся обработать и задние крылья (очень много шума) через технологические отверстия. Туда уходит довольно много материала. Вторым слоем после вибродемпфера идет толстый плотный шумопоглощающий войлок Comfort mat Felton.

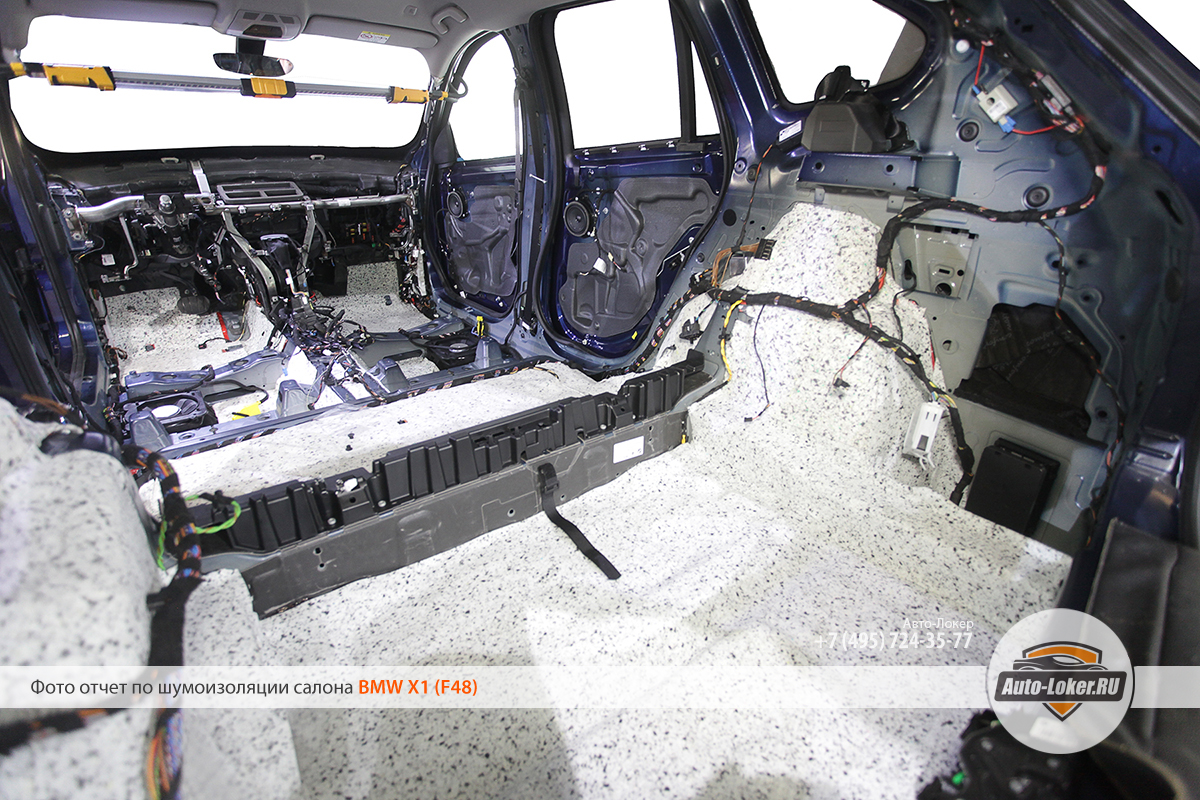

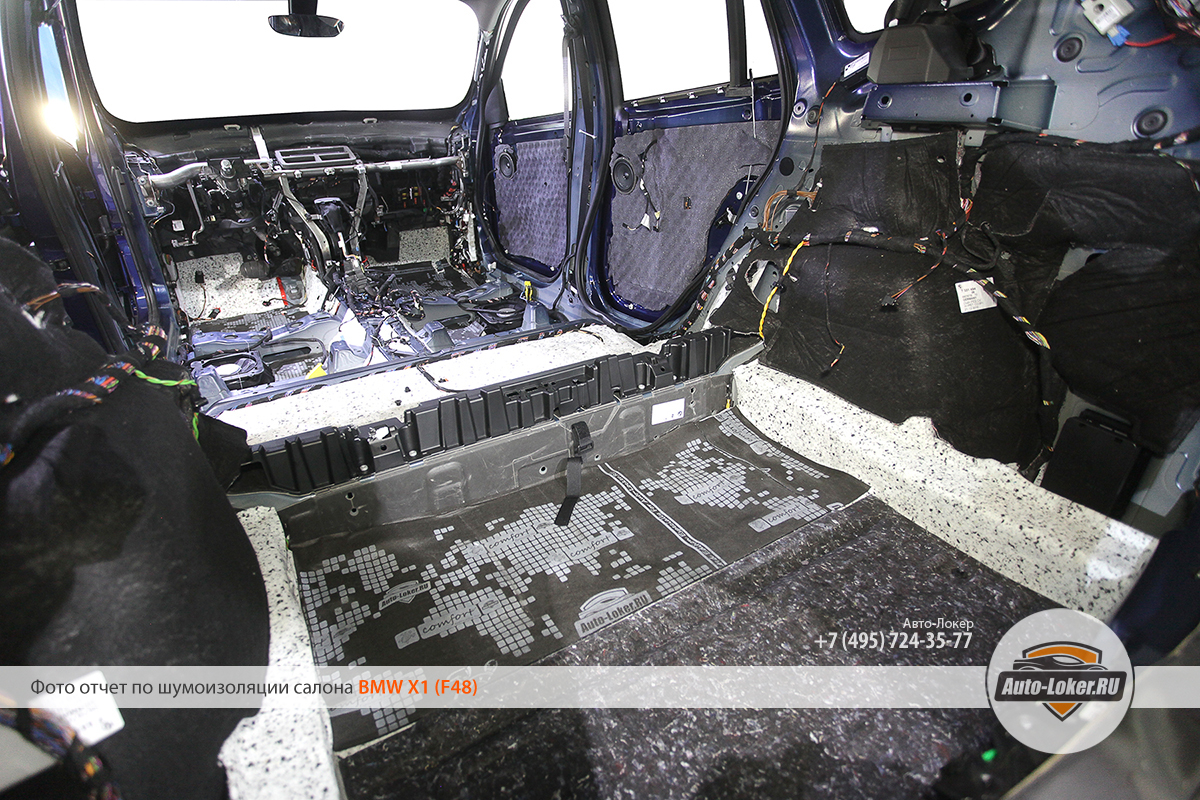

Никакая современная “обесшумка” автомобиля не обходится без звукоизоляционной мембраны. Ее наличие – признак премиальности используемых материалов. Мы используем эксклюзивно производящуюся для нас в толщине 4 мм. (против 3 мм. в рознице) звукоизоляционную мембрану Блокатор. Это высокоплотный материал, который укладывается на самые шумонагруженные участки автомобиля, позволяющий на порядок поднять эффективность шумопоглотителя, уложенного под мембраной. Плюс у нее отличные влагоизоляционные свойства.

Задние колесные арки укрываем третьим слоем штатного шумопоглощающего мата BMW.

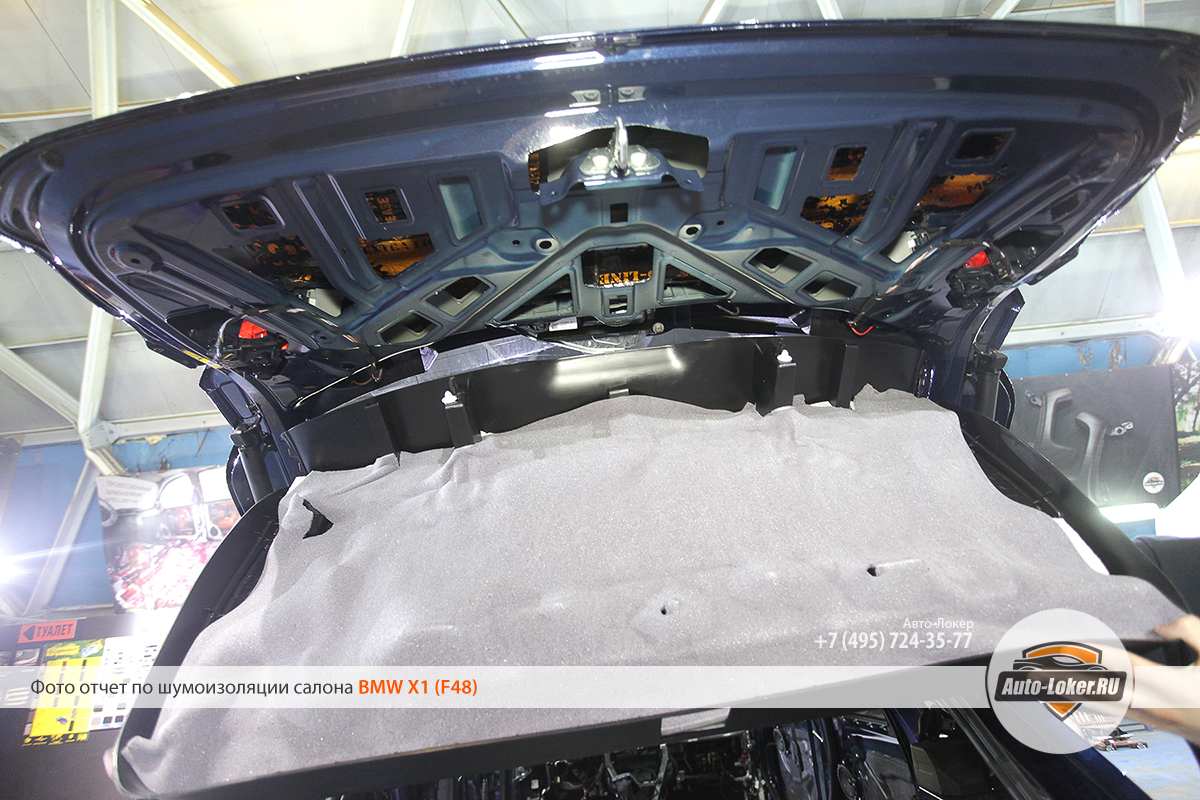

ни в одном автомобиле мы не оставляем без внимания и крышку багажника. Она обрабатывается и виброизоляцией, и поглотителем звука.

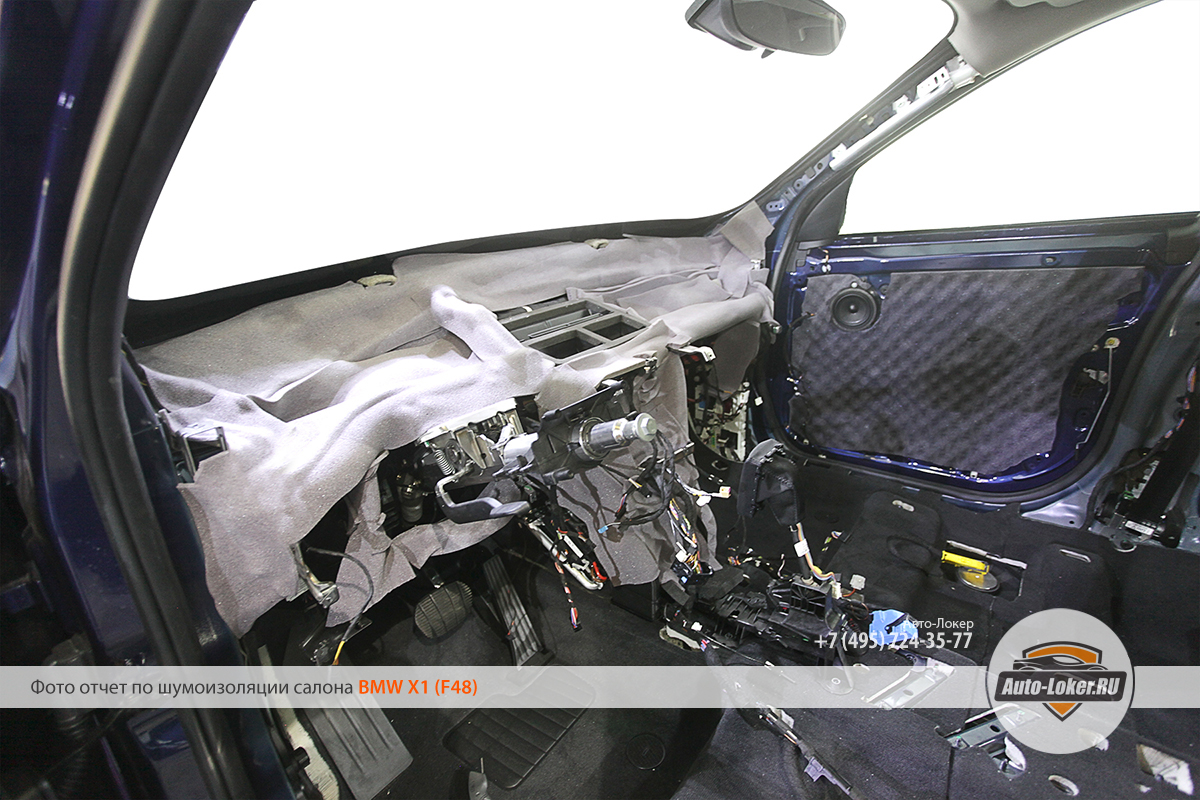

Доп. услуга: антискрип панели приборов и снижение шума от двигателя достигается путем полной обработки панели приборов. Эта услуга сопровождается ее полным демонтажом и в стоимость звукоизоляции салона не входит. После полного снятия торпедо мы обрабатываем ее посадочное место антискрипом и поглотителем звука Comfort mat Ultra Soft 8 со специальной полиуретановой пропиткой. Это настоящая гроза для звуковой волны.

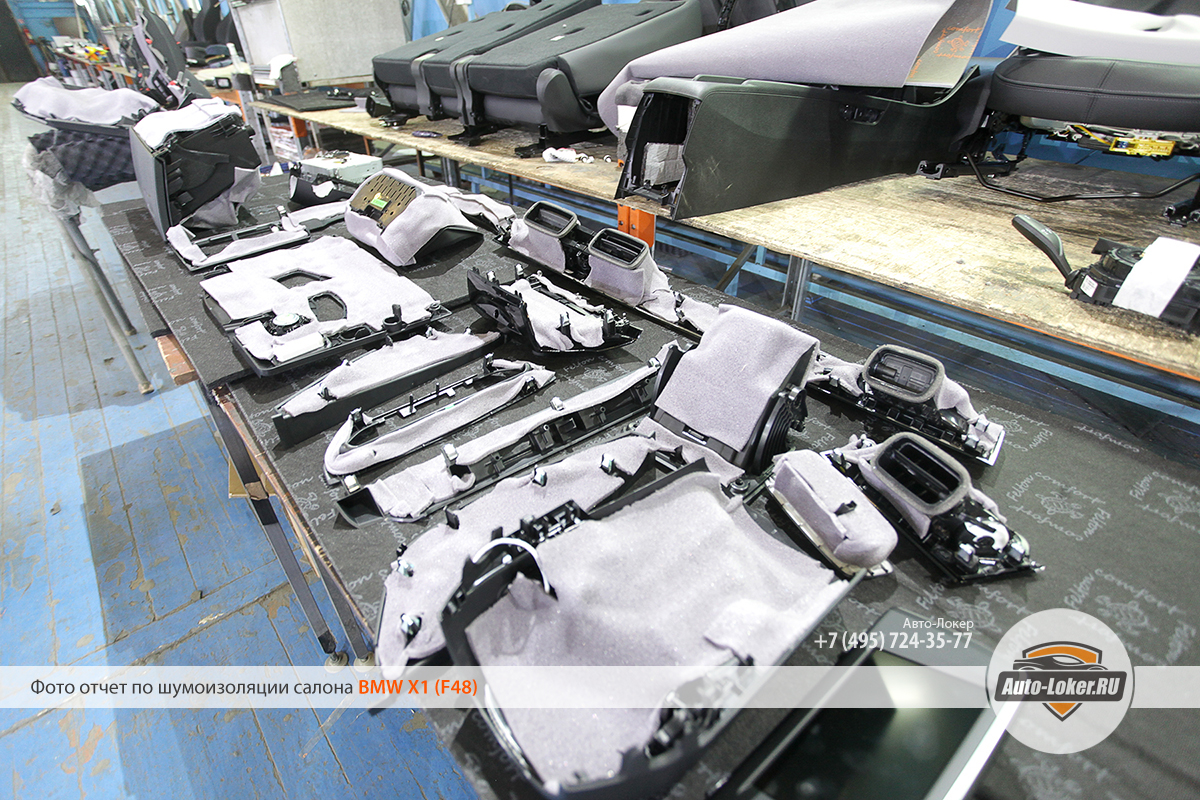

Составные части торпедо так же обрабатываются таким же антискрипом, но в толщине 4 мм. После чего они собираются на каркасе панели приборов и окончательно обрабатываются еще одним слоем Comfort mat Ultra Soft 8. Таким образом, мы получаем не только полное избавление от скрипов с гарантией, но и существенное снижение шума двигателя за счет заполнения всех воздушных пустот шумопоглощающими материалами.

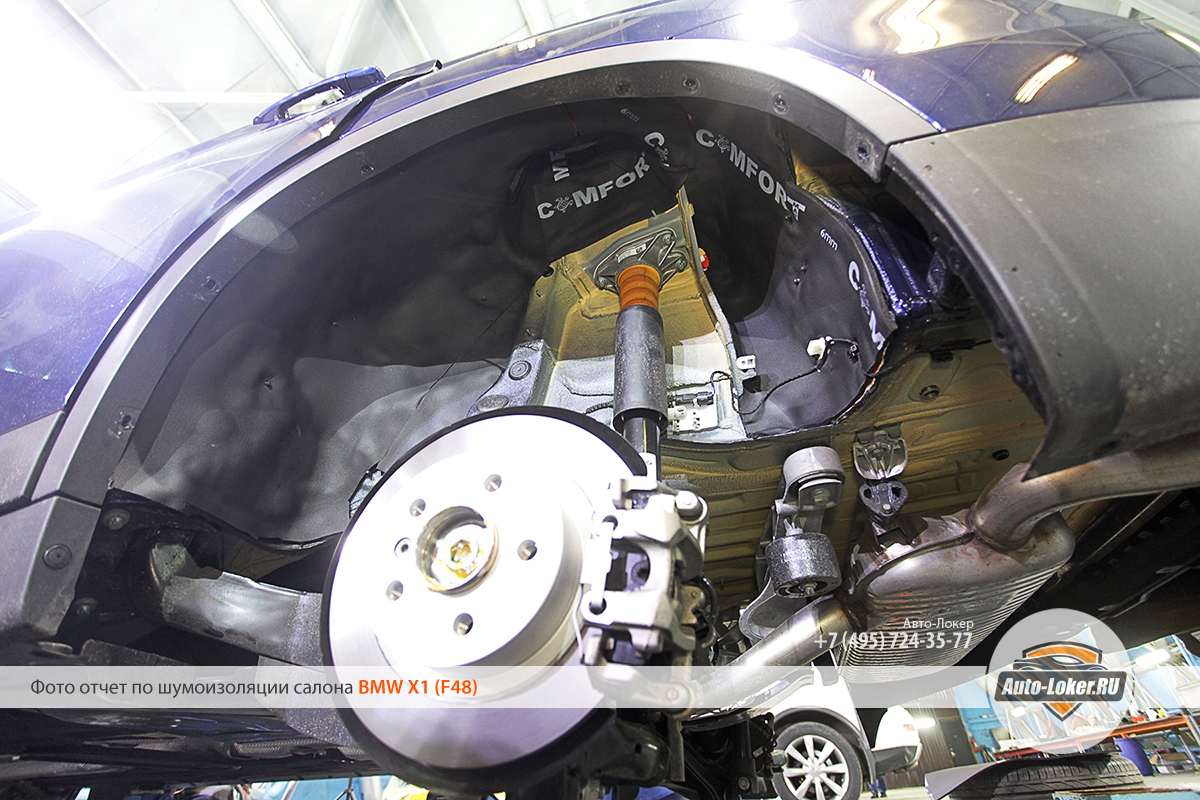

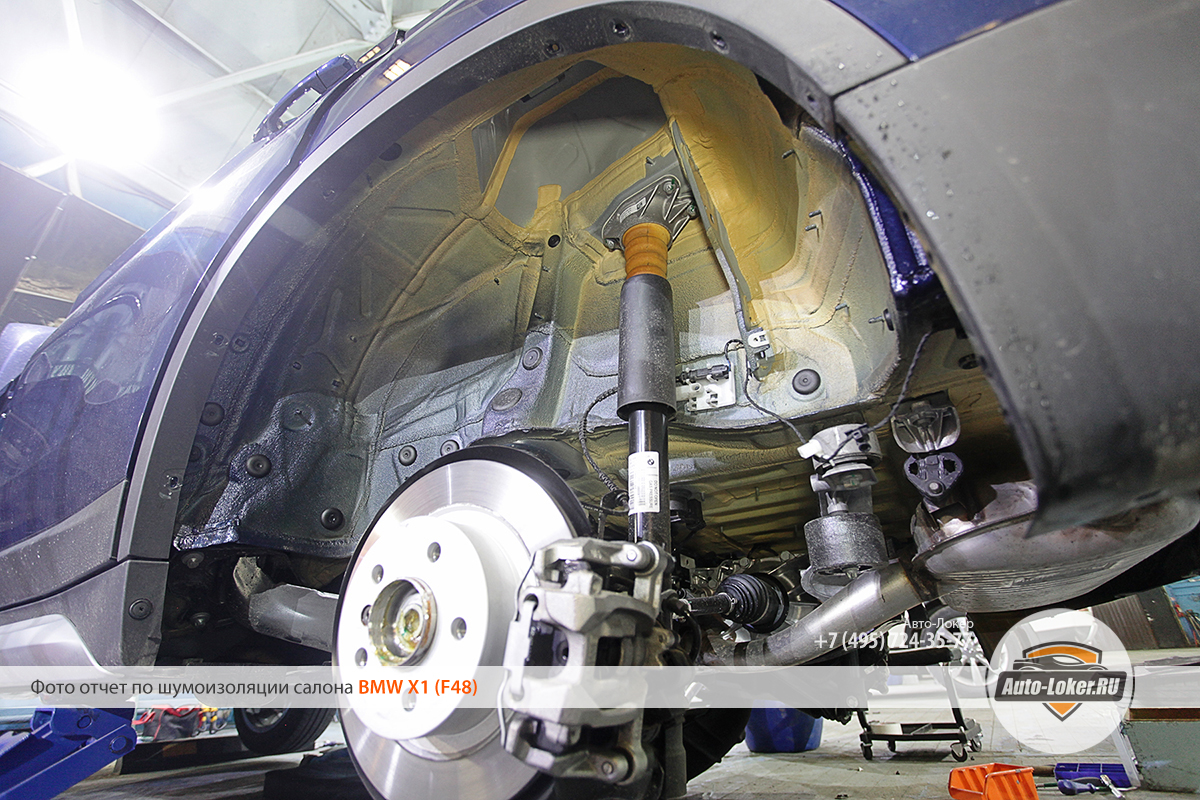

Доп. услуга: шумоизоляция колесных арок BMW X1 с внешней стороны кузова является дополнительной услугой и в стоимость работ по салону не включена. Для выполнения этой работы мы вывешиваем колеса автомобиля, снимаем колесо и заводской подкрылок, после чего получаем доступ к голому металлу колесной арки.

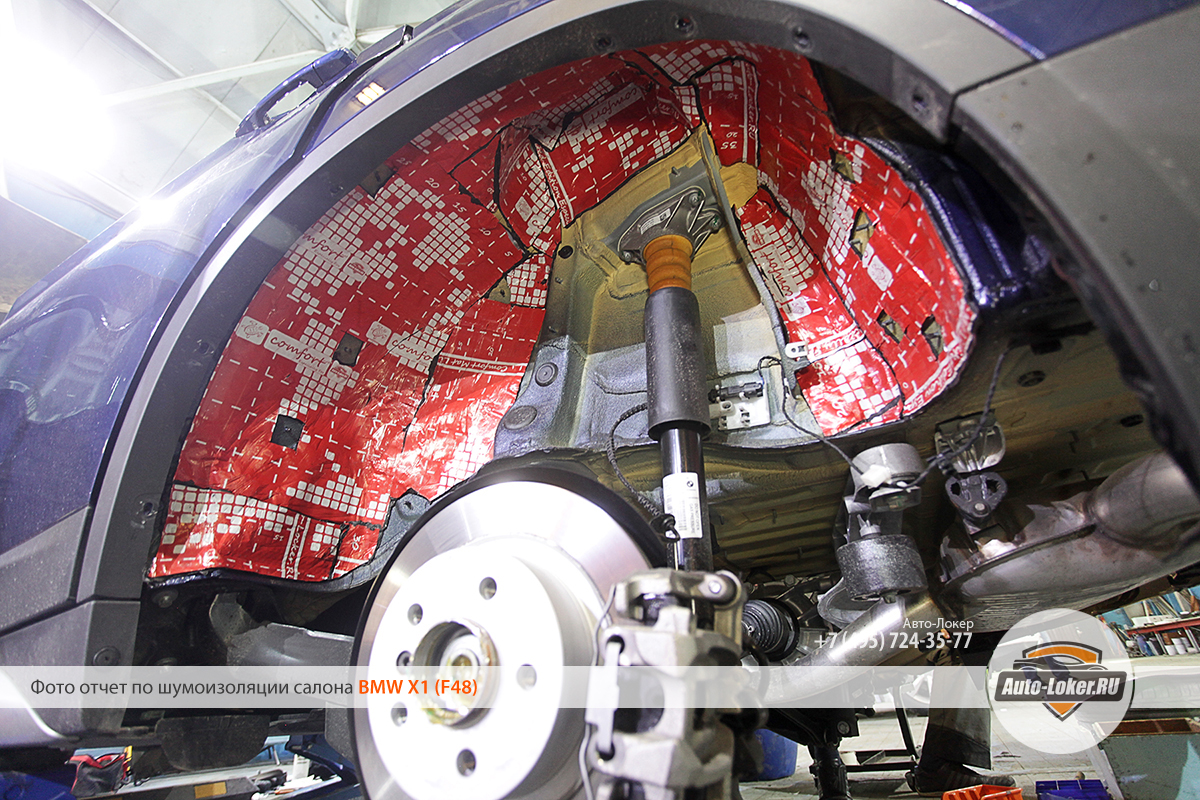

Демпфируем металл арки мощнейшим горячим Comfort mat Ultra Locker 5,2 мм., тем же самым, что находится на полу и арках внутри салона. Адгезия у этого материала сумасшедшая, особенно “на горячую”. Не оторвать ни при каких обстоятельствах.

Изоляция от звука производится с помощью вспененной резины Comfort mat Vision 6 мм., которая не имеет в своем составе компонентов, подверженных влаге. Этот материал будет оставаться собой и выполнять свою функцию при любых погодных условиях. Перед окончанием работ мы устанавливаем на место заводской подкрылок.

Мы закончили обработку автомобиля и после завершения всех работ окончательно протираем салон и производим проверку работоспособности всей электроники. Мы даем фирменную гарантию Авто-Локер на качество выполненных работ, на отсутствие щелей, скрипов и зацепов на пластике, а так же гарантируем отсутствие сломанного крепежа. Если что-то в процессе работы ломается, мы ставим новый оригинальный пистон, ведь у нас на складе есть практически любой крепеж на любой BMW.

Шумоизоляция BMW X1 успешно завершена нашей командой спустя 9 часов после приезда автомобиля. Благодаря использованию самых топовых шумопоглощающих материалов, нам удалось существенно сбить шум в салоне автомобиля, что позволяет по настоящему насладиться своем любимым железным конем. Этот результат – именно то, ради чего наши клиенты приезжают к нам вот уже более 10 лет с 2007 года.

Источник
