Замена ремня для мотоблока
Качественные детали для мотоблока обеспечивают отличную и продолжительную эксплуатацию агрегата, в особенности это касается ремней генератора, размеры которых должны соответствовать конструкционным особенностям устройства. Не стоит надеяться, что приобретение более мощных ремней повысит функциональные возможности самого «технического помощника», ведь их цель состоит в реализации потенциала мотоблока, а не поднятии его на высший уровень.
Современные ремни для мотоблока изготовляются из полиуретана и неопрена. Указанные материалы считаются более прочными и износостойкими, но все же, даже они время от времени не выдерживают огромных нагрузок и рвутся.

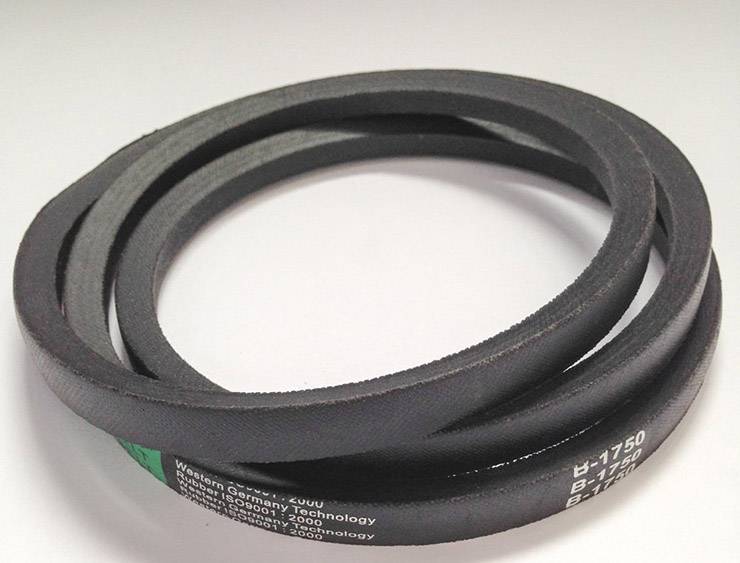

Грамотно выбираем ремни на мотоблок перед покупкой
- Нужно сразу обратить внимание на целостность вещи, ведь нельзя допустить появления на ней никаких торчащих ниток, царапин или повреждений;
- Изделие не должно растягиваться;
- Не стоит сгибать или пытаться вытянуть покупку, ведь тогда ремень испортится еще до начала эксплуатации;
- Отдавать предпочтение стоит именно тем моделям, которые рекомендованы производителем мотоблока, иначе желаемый эффект не будет получен.
Если выбор ремней для мотоблоков сделан правильный, человек сможет с легкостью вспахивать землю, боронировать ее, окучивать картошку, вносить удобрения в почву и прочее. Но не стоит надеяться, что ремни будут вечно служить верой и правдой. Они могут порваться или просто износиться, поэтому человек должен быть готов к самостоятельному обновлению указанных деталей.
Как заменить ремень на мотоблоке своими руками?
- Если владелец агрегата видит появившуюся проблему, он должен включить нейтральную передачу редуктора, заглушить двигатель и переместить устройство к месту проведения ремонтных работ;
- Следует снять протекционный кожух и изношенные ремни. Если же они не порвались полностью, но находятся в критическом состоянии, разрезаем их с помощью ножниц и удаляем;
- Если человек видит, что один из ремней еще находится в хорошем состоянии, все равно следует осуществить замену обеих изделий, ведь при установке нового изменится уровень натяжения и основную нагрузку возьмет для себя именно он, тем самым снизив срок качественной эксплуатации. Поэтому парная замена является обаятельной процедурой;
- Нужно снять шкив с вала привода двигателя, а новые ремни надеть на шкив, находящийся на вале редуктора мотоблока, который не снимается;
- Берем «отделенный» шкив и аккуратно натягиваем на него ремни. Только после завершения «переодевания» монтируем деталь на вал двигателя. Важный момент: нельзя забывать о шпонке, ведь без нее шкив вращаться не будет;
- В процессе установки ремней необходимо завести их сверху натяжных роликов и убедиться в том, что все выполнено корректно (нет перекоса);
- В конце разместите на место протекционный кожух и наслаждайтесь эксплуатацией мотоблока с новыми ремнями.
Источник
Размеры ремней на китайский мотокультиватор нетер. как осуществляется замена приводного ремня мотоблока своими руками?
Натяжение с помощью регулировочной планки
Крепление генератора с помощью планки
Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.
Действия выполняются по следующему алгоритму:
- откручиваем крепежную гайку на дугообразной планке;
- при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
- затягиваем гайку, фиксируя новое положение генератора.
Процедура несложная, ее можно повторить в случае, если вам с первого раза не удалось добиться необходимого уровня натяжения.
Регулировка натяжения с помощью ролика
Регулировочные ролик и ключ к нему
В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.
Как натянуть ремень генератора на “Приоре”
Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.
Процесс регулировки напряжения
Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец
Важно лишь правильно выбрать усилие
После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.
Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.
Натяжение ремня генератора на “Приоре”
Еще один метод натяжки ремня генератора на “Приоре”
Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.
Как натянуть ремень генератора “Форд Фокус”
На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).
В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.
Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться.
Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.
Как подобрать размеры ремней на мотоблоки «Нева»?
Чтобы обеспечить хорошую натяжку и длительный срок службы не только всей приводной передачи, но и трансмиссии, размер ремня должен быть точно подобран под конкретную модель мотоблока «Нева». Слишком длинные ремни, как и чересчур короткие быстро износятся и создадут дополнительную нагрузку на редуктор или мотор.
Разобраться с этой проблемой несложно, имея под рукой подробную таблицу с размерами, представленную ниже.
Для наиболее популярных моделей «Нева» понадобятся:
- приводный ремень типа А-1180 – только для МБ-2;
- 2 ремня заднего и переднего хода — Z(0)-1400 и А-1213 – для МБ-1.
Народные умельцы научились на такие мотоблоки ставить ремни и автомобильного типа: АVX 13 × 1175, ЯМЗ-8401 с БелАЗа, ЯМЗ-238АК, ЯМЗ-8401 и даже с комбайнов марки «Дон». Эксперты советуют, чтобы размер выбранного ремня, даже если он не оригинальный или не тот, который рекомендует производитель, не отклонялся от допустимого значения более 0,5-1 %.
Кроме выше изложенного, перед покупкой необходимо внешне проверять ремень: на нем не должно быть дефектов, царапин, торчащих волокон, изгибов, которые могут навредить культиватору в процессе работы. Качественным считается тот ремень, на котором сохраняется четкий заводской рисунок и который не растягивается руками.
Как поменять ремень
Одна из самых распространённых поломок мотоблока связана с разрывом или износом запчастей. Такая ситуация часто возникает, если аппарат преимущественно используется для культивации или вспашки земельного участка. Если произошел обрыв, первое, что необходимо сделать, – это поставить мотокультиватор на нейтральную передачу и переместить в то место, где в дальнейшем будет производиться ремонт. Если такой возможности нет, его можно починить и на месте.
Далее нужно подготовить необходимые инструменты, которые понадобятся для того, чтобы разобрать часть аппарата, где расположен натяжной ролик и шкив. Теперь мастер приступает к снятию защитного кожуха и старых изношенных запчастей. Если ремни не разорвались, но при этом очень сильно изношены, их можно просто разрезать крупными ножницами или ножом. После того как эти изношенные элементы удалены, можно приступать к установке новых.
Если это мотоблок Салют, предусматривающий два передаточных ремня, один из которых остался целым, его всё равно придётся заменить, и на это есть свои причины. Такая ситуация объясняется тем, что при использовании нового и старого ремня они будут отличаться разной степенью натяжки во время включения сцепления. Это означает, что основная нагрузка перейдет на только что заменённый элемент конструкции.
Таким образом, он не прослужит столько времени, сколько заявлено производителем. Поэтому специалисты советуют сразу приобретать два запасных элемента данной системы для того, чтобы при необходимости сразу починить аппарат. Для того чтобы облегчить работу мастера, можно снять шкив с вала привода двигателя. Далее один или оба ремня надеваются на шкив, находящийся на вале редуктора агрегата.
Не забываем выбрать подходящий ремень для мотоблока Салют
Когда подготовка перед установкой данных элементов произведена, можно одевать на шкив передаточные ремни и после этого устанавливать его на вал мотора. При этом не стоит забывать об установке шпонки. Если этого не сделать, шкив придется снять снова, так как без неё во время вращения вала привода шкив не будет вращаться. При установке ремней их заводят с верхней части натяжного ролика.
Работа на высоких скоростях
Дорогостоящие модели мотоблоков характеризуются наличием нескольких скоростей работы. С одной стороны, указанная опция дает возможность оптимизировать процесс посадки, уборки или обработки поля. С другой, функционирование мотокультиваторов во многом зависит от качества ремня. Первое, что нужно запомнить, — длина изделия всегда соответствует указанным в паспорте требованиям. На втором месте находится требование, связанное с прочностью.
Постоянное переключение скоростей не лучшим образом сказывается на работе устройства. Именно поэтому стоит отказаться от использования дешевых и не всегда качественных ремней.
Культиватор представляет собой техническое средство, которое выполняет следующие функции:
- уничтожение сорняков;
- вспахивание почвы;
- рыхление;
- внесение в землю различных удобрений.
В процессе интенсивной эксплуатации некоторые узлы и детали агрегата могут повредиться
. Поэтому следует заранее (можно в день покупки самого культиватора) приобрести необходимые запчасти. Это позволит вернуть ему функциональность сразу же после поломки.
Основными элементами культиватора являются редуктор, рычаги, топливный бак, рама, мотор, опора, колесо, а также нож рабочего органа. Передача крутящего момента обеспечивается за счет редуктора, который вмонтирован в двигатель.
Ножи машины призваны срезать пласты почвы, легко их смешивать и измельчать. Управление устройством не требует усилий.
Яркими представителями такой же надежной и качественной техники являются культиваторы , и .
Более подробно о работе культиватора Крот смотрите на видео:
Все это способствует интенсивному росту растений и получению больших урожаев.
Крот является моделью советского и российского культиватора, который начал выпускаться еще в 1983 году. Его производство было налажено Московским машиностроительным предприятием им. Чернышева.
Оно представляет собой ведущую компанию оборонно-промышленного комплекса, в котором работают лучшие специалисты страны. Теперь производство культиватора Крот налажено и в городе Омск.
Сегодня комплекс включает в себя несколько производств:
- литейное;
- гальваническое;
- кузнечное;
- маханосборочное;
- сварочное.
Главными особенностями мотокультиватора Крот всегда были повышенный ресурс двигателя и надежность работы
.
При выходе из строя каких-либо деталей их нужно заменять на новые. Наиболее востребованными запчастями для мотоблока являются корпуса, запасные ножи, моторы, редуктора. Двигатель на Крот устанавливается мощностью 4,5 л.с.
Если редуктор встроен в герметичный корпус, при ремонте устройства придется менять и двигатель, в том числе. Современные модели мотоблока оснащаются как бензиновыми, так и дизельными двигателями
.
Устройства старого образца нуждаются в ремонте гораздо чаще, чем новые модели. Этим объясняется востребованность деталей старого образца.
К примеру, если устройству нужны крышка бензобака
, колпак свечи или собачка стартера, потребуется время для поиска нужной детали.
Ремень

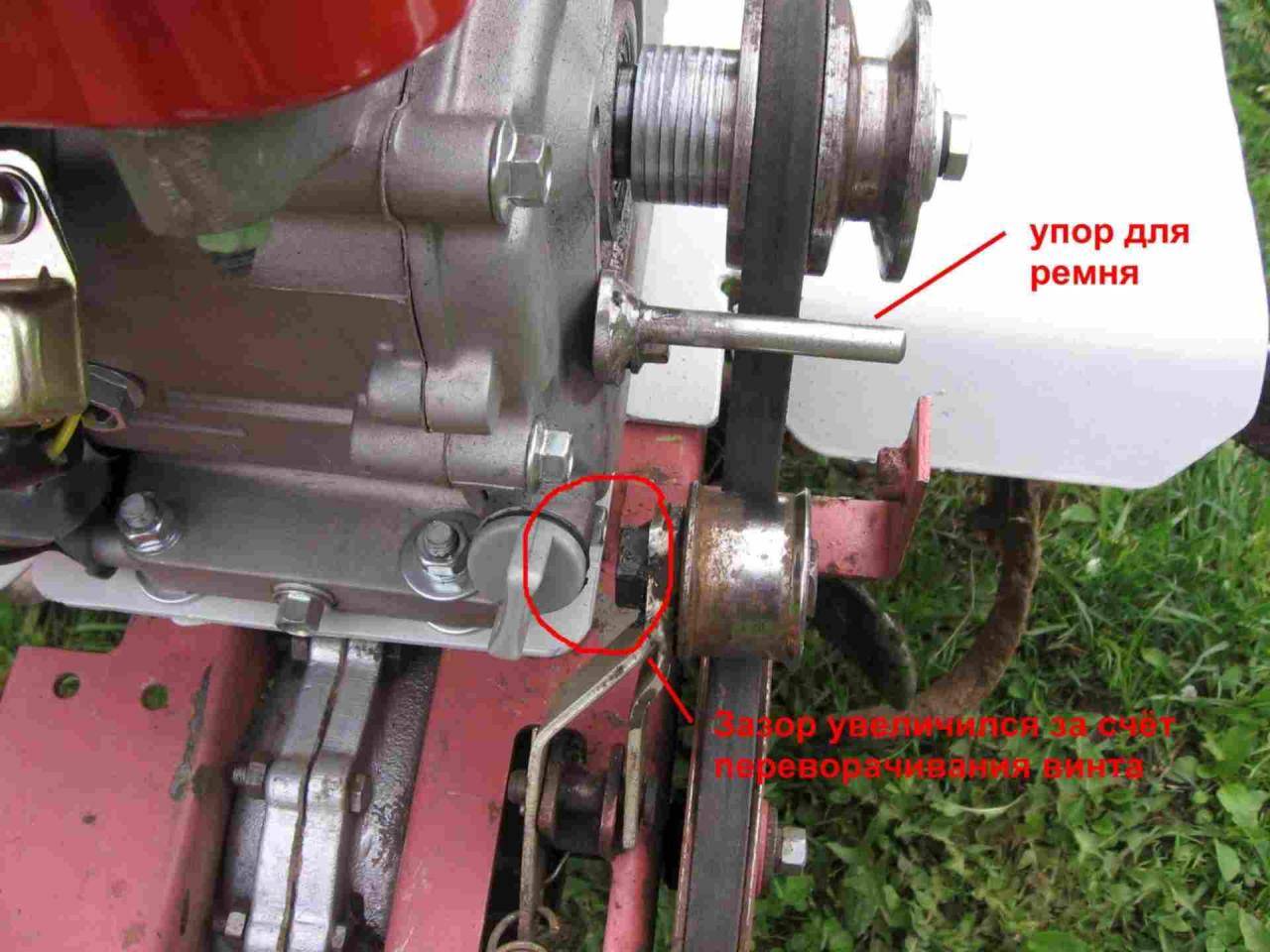

Время от времени при работе мотоблока Крот можно заметить проскальзывание ремня.
Избежать этой проблемы можно установкой 2 ремней. Правильная установка требует наличия увеличенного натяжного ролика с ведомым шкифом.
Ролик ставится на подшипники. Для усовершенствования культиватора нужно лишь снять старый и установить новый ролик.
Для агрегата используется приводной ремень А-750.
Он имеет длину 750 мм, 8 мм в высоту и 13 мм в ширину.
- кордшнур;
- оберточный слой;
- техническая вулканическая резина.
Основная задача ремня — передача крутящего момента от мотора к различным узлам устройства. Ремень маркируется в соответствии с размером (мм). Может использоваться при температуре от +30 до +60 градусов.
Применяется в традиционных приводах, используется в сельскохозяйственных агрегатах. Ремень является одним из самых важных элементов
культиватора. Чтобы устройство работало на всю мощность, требуются оригинальные ремни.
Ремень для культиватора крот 710 устанавливается на агрегаты с российским двигателем. Профиль изделия равен 13 мм.
Двигатель
В зависимости от модификации мотоблок «Ока» оснащается двигателями разных производителей (ДМ-1М, ДМ-1М1, MITSUBISHI GT600 6,0/4,4, I/С 6,0 HP 6,0/4,4, Хонда GX-200 6,5/4,8, Lifan 168 F-2A 6,5/4,8, Vanguard 6,5 HP 6,5/4,8, Lianlong 168F-1A 6,5/4,8, Robin Subaru EX 17 6,0/4,4, Robin Subaru EX21 7,0/5,2, КАДВИ 168F-2A).
Двигатель Lifan LF177
Одной из популярных модификаций является «Ока» с двигателем Лифан . Этот двигатель экономичен, а его функциональные возможности позволяют устанавливать его в малогабаритной технике (мотокультиваторах, мотоблоках). Лифан производится в Китае, зарекомендовал себя как долговечный и надежный двигатель.
Выбор модели производится в зависимости от того, какую площадь земли оператор собирается обрабатывать используя мотоблок, а также от основных задач (вспашка, культивация, выкапывание картофеля и т.д), которые будет выполнять устройство.
Неисправности двигателя
Давайте разберемся, по какой причине двигатель на мотоблоке «Ока» может барахлить? Итак, основные причины того, что двигатель не работает, а мотоблок не запускается, могут быть следующими:
- недостаточный уровень топлива или масла;
- некачественный бензин;
- засор топливного или масляного фильтра;
- проблема со свечами или сальниками (подтекает масло; нужна замена свечей);
- превышен угол наклона при постановке мотоблока (более 15 градусов, заводите мотоблок на ровной поверхности);
- нарушена целостность электропроводки;
- разрыв или расслоение ремней передачи;
- плохое давление в шинах в сочетании с любой из вышеуказанных причин;
- попытка запустить двигатель без прогрева;
- слишком низкая температура хранения мотоблока, а также большой минус на улице при запуске техники (храните мотоблок в теплом помещении; в минусовую температуру заливайте в двигатель и редуктор теплое масло).
Как поменять ремень на мотоблоке Нева?
Простота базового устройства модификаций МБ-1 и МБ-2 позволяет заменить неисправные приводные элементы, не обращаясь за помощью в специализированную мастерскую.
Для этого потребуется:
Аккуратно снять старый ремень, стараясь не повредить натяжные ролики и другие важные детали, расположенные рядом
Для этого необходимо последовательно демонтировать защитный щиток и основной заводской кожух, встроенный для дополнительной защиты ремня;
Осторожно изъять из конструкции пружину, которая необходима для натяжения приводного элемента;
Вывернуть крепления в виде винтов и штатные ограничители, которые служат для удержания ремня на штатном шкиве двигателя;
Осмотреть расположение ручки вала силового агрегата и редуктора – они должны находиться строго в одной плоскости
В мотоблоках Нева МБ-1 и МБ-2 возможны отклонения в расположении ручек не более, чем на 0,1 мм;
Если есть такая необходимость, настроить расположение шкивов, аккуратно передвинув двигатель в его продольной плоскости;
Настроить место установки натяжного шкива – это нужно для подходящего натяжения устанавливаемого ремня;
Установить новый приводной элемент – важно начать ставить ремень со стороны редукторной части мотоблока. Детально о собственноручной замене приводного элемента расскажет видео .
Процедура замены ремней выполняется одинаково как для мотоблока Нева МБ-2 , так и для его аналога МБ-1
В каждом из случаев перед монтажом нового элемента важно осмотреть место его установки и тщательно очистить его от мусора, если это необходимо
Ремни на мотоблок нева особенности размеры натяжка
Размеры ремня на мотоблок Нева — информация, необходимая каждому владельцу данной техники. Тип ремня, длина, натяжение и регулировка, неисправности клиноременной передачи — вопросы с которыми попробуем разобраться в этой статье.
При написании данной статьи я столкнулся с одним интересным фактом: информацию о типах и размерах ремней для мотоблоков Нева и других в сети представлена в основном интернет магазинами, которые предлагают купить свой товар. При этом очень часто встречаются ошибки.
Поэтому вам при покупке ремня нужно быть очень внимательными, и ориентироваться на инструкцию по эксплуатации вашего мотоблока. Данные на этой странице собраны из каталогов от Красного Октября и из инструкции к мотоблокам.
Модификаций мотоблоков Нева большое количество. Бывает такое , что встречаются разные размеры ремня для мотоблока МБ-2 с разными двигателями (смотрите 3 и 4 строчки таблицы ниже)

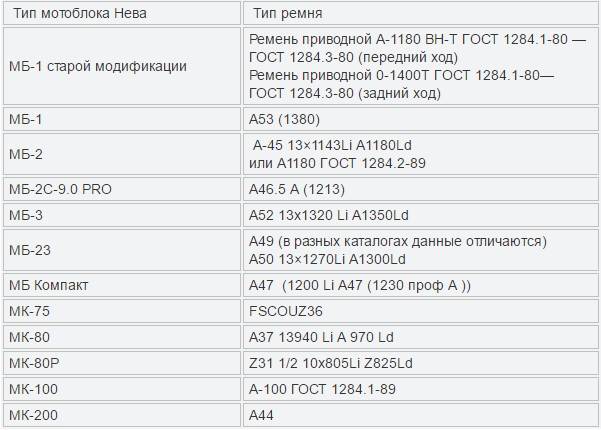

Таблица применяемых ремней для мотоблоков и культиваторов Нева
| Тип мотоблока Нева | Тип ремня |
| МБ-1 старой модификации | Ремень приводной А-1180 ВН-Т ГОСТ 1284.1-80 — ГОСТ 1284.3-80 (передний ход)Ремень приводной 0-1400Т ГОСТ 1284.1-80— ГОСТ 1284.3-80 (задний ход) |
| МБ-1 | А53 (1380) |
| МБ-2 | А-45 13×1143Li A1180Ld или А1180 ГОСТ 1284.2-89 |
| МБ-2С-9.0 PRO | А46.5 А (1213) |
| МБ-3 | А52 13х1320 Li А1350Ld |
| МБ-23 | А49 (в разных каталогах данные отличаются)A50 13×1270Li A1300Ld |
| МБ Компакт | А47 (1200 Li A47 (1230 проф А )) |
| МК-75 | FSCOUZ36 |
| МК-80 | А37 13940 Li А 970 Ld |
| МК-80Р | Z31 1/2 10x805Li Z825Ld |
| МК-100 | А-100 ГОСТ 1284.1-89 |
| МК-200 | А44 |
Таблица применяемости шкивов и ремней на мотоблоках Нева МБ 2
| Модификация | Двигатель | Тип ремня | |
| Модель | Ø к/в | ||
| МБ-2К-6,2 | ДМ-1К (ЗАО «Красный Октябрь-Нева») | Ø25 | А1180 ГОСТ 1284.2-89 или А45 13×1143Li А1180Ld |
| МБ-2К-7,5 | ДМ-1К-7,5 (ЗАО «Красный Октябрь-Нева») | Ø25 | |
| МБ-2Б-6,0 | I/C 6,0 (Briggs&Stratton) | Ø19 | |
| МБ-2Б-6,0 PRO | Vanguard 6,0 (Briggs&Stratton) мод.117 | Ø19 | |
| Vanguard 6,0 (Briggs&Stratton) мод.118 | |||
| МБ-2Б-6,5 PRO | Vanguard 6,5 (Briggs&Stratton | Ø19 | |
| МБ-2Б-7,5 | Vanguard 7,5 (Briggs&Stratton) мод.1384320190Е1DD1001 | Ø19 | |
| Vanguard 7,5 (Briggs&Stratton) мод.1384320162Е1DD1001 | Ø25,4 | ||
| МБ-2Б-5,5М | I/C 5,5 (Briggs&Stratton) | Ø19 | |
| МБ-2Н-5,5 | HONDA GX200 | Ø19 | |
| МБ-2Б-6,5 | I/C 6,5 (Briggs&Stratton) | Ø19 | |
| МБ-2С-6,0 PRO | EX17 (Robin SUBARU) | Ø19 | |
| Ø20 | |||
| МБ-2С-7,0 PRO | EX21 (Robin SUBARU) | Ø19 | |
| Ø20 | |||
| Более подробно типы и размеры применяемых ремней шкивов и тросов для мотоблоков и культиваторов Нева других модификаций можно узнать здесь |
Скачать таблицу применяемости шкивов и ремней для мотоблоков Нева разных модификаций с различными двигателями: tablica-skivov-remnei2013.xls

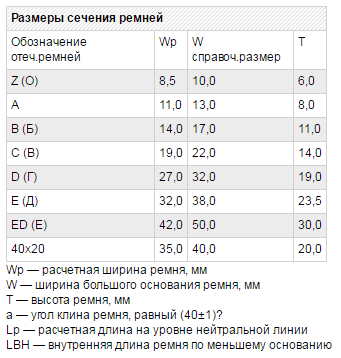

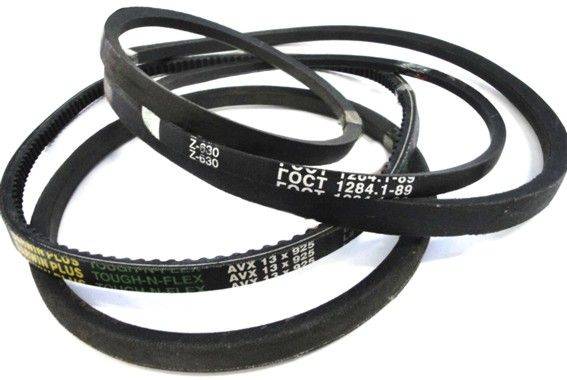

Обозначение клиновых ремней

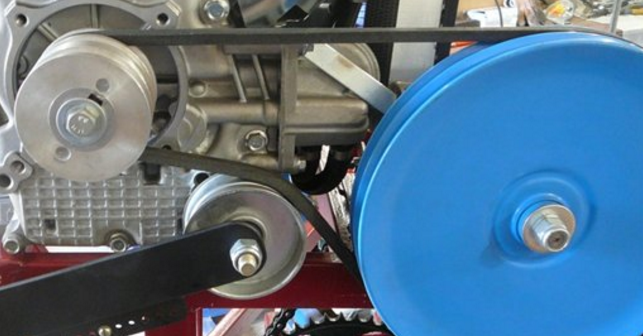

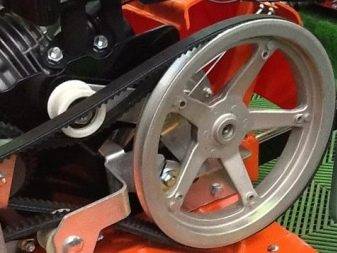

Клиноременная передача у мотоблоков типов МБ — 1 и МБ — 2 выполняет функцию трансмиссии и механизма сцепления и обеспечивает:
— передачу крутящего момента от коленчатого вала двигателя к входному валу редуктора:
— отключение двигателя от редуктора во время переключения передач и плавного соединения их вновь, исключающего резкие перепады нагрузки на двигатель:
— плавное трогание мотоблока с места и его остановку без остановки работы двигателя.
Клиноременные передачи мотоблоков МБ — 2 и МБ -1 конструктивно отличаются, что вызвано применением в них редукторов различного типа
Возможные неисправности клиноременной передачи
| Характер неисправности | Возможная причина | Метод устранения |
| Неполное выключение сцепления | Натяжение ремня при нажатом рычаге сцепления больше нормы | Установите нормальное натяжение ремня при нажатом рычаге сцепления, обеспечивающее прогиб верхней ветви ремня в пределах 8-10 мм при приложении к средней ее части между шкивами усилие 5 кГс. |
| Неполное включение сцепления | 1.Натяжение ремня при нажатом рычаге сцепления меньше нормы 2.Расслоение ремня | 1. То же 2. Замените ремень Проверка натяжения и регулировка ремня мотоблока Нева Регулировка карбюратораКлапаны карбюратора мотоблока нуждаются в периодической регулировке. Нарушение нормы расстояния между клапанами вызывает изменение периодичности стадий газораспределения, как следствие, двигатель не дотягивает до заявленной мощности. Если зазор большой, появляются шумы, деформируются сами клапаны. Как только при работе мотоблока появился любой посторонний шум в двигателе, следует отрегулировать карбюратор. Для регулировки требуется отвертка, ключ и лезвие (ведь норма зазора клапана составляет от 0,1 мм до 0, 15 мм). На мотоблоках МБ-1Д используеться карбюратор модели ДМ 1.08.100 мембранного типа. Внешний.вид карбюратора ДИ1.08.100 приведен на рисунке ниже: Внешний вид карбюратора ДМ1.08.100 1 — винт полного газа; 2 — винт малого газа; 3 — рычаг воздушной заслонки; 4 — винт минимальных оборотов; 5 — фланец; 6 — дозирующее устройство; 7 — патрубок; 8 — прилив: 9 — шпилька; 10 — гайка; 11 — входной штуцер; 12 — кнопка. Регулировка выполняется так:

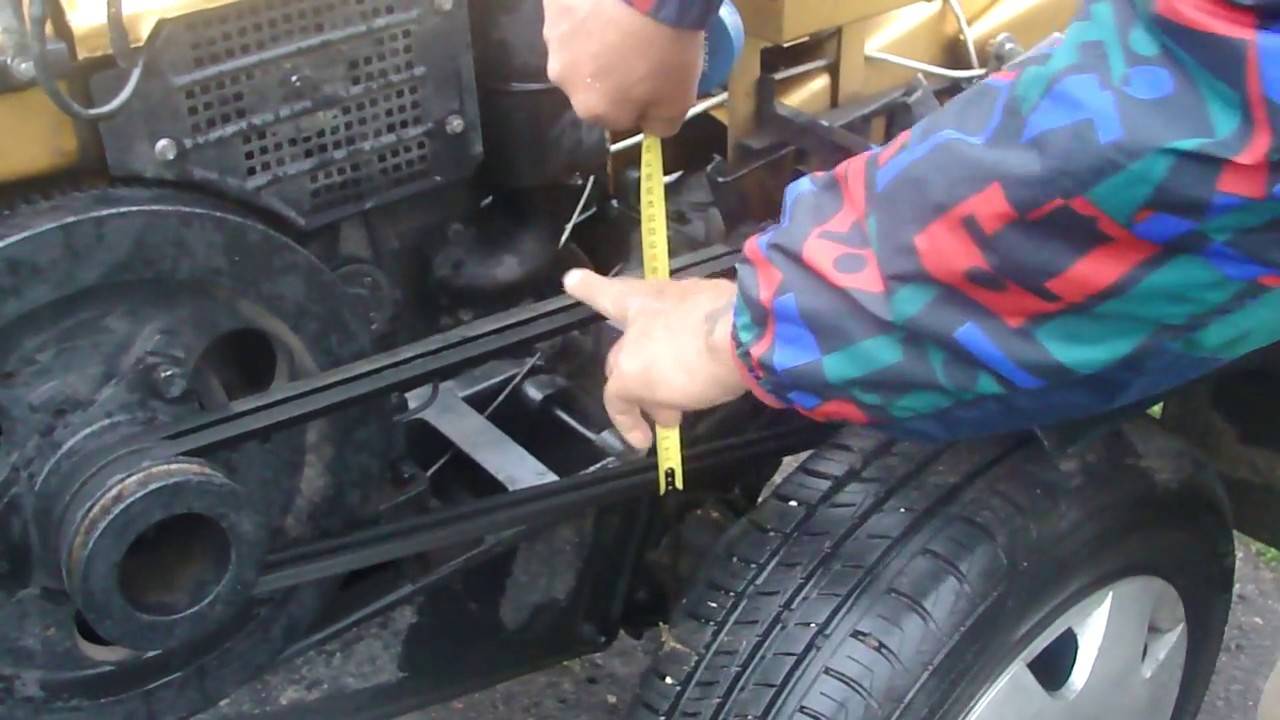

Замена и настройкаГибкий элемент ременной передачи на мотоблоке можно самостоятельно заменить и настроить. Клиноременная передача надежно сообщает усилие от мотора, но с течением времени ремень снашивается, на нем образуются трещинки, порывы. Появляется задача его смены. Это можно произвести в специальных обслуживающих центрах. Это наиболее верный выбор, но обойдется он недешево. Можно самостоятельно выполнить замену, и если вы хоть раз чинили свою автомашину, имеете опыт работы с техникой.
1. Снимаем отработанный гибкий элементПервым делом снимаем пластиковый предохранительный кожух, отвернув гайки фиксации. После снимается ремень агрегатов, расслабив натяжку между шкивом (фрикционное колесо) редуктора и мотором. На отдельных модификациях имеются специализированные приспособления для натяжки и ослабления ремней. Но обычно в мотоблоках отсутствует этот механизм. Для ослабления натяжки приводного ремня ослабляем гайки фиксации мотора (4 штуки) и двигаем его направо. Потом снимаем ремень. Не забывайте, двинуть мотор в правую сторону (в левую сторону) для натяжки (ослабления) изделия можно только в границах 20 миллиметров.
2. Надеваем новые изделияИнсталляцию нового ремня агрегатов выполняем в обратном порядке. Потом необходимо его натянуть, учитывая обязательное провисание его на 10-12 миллиметров. Непременно проверяем центровку фрикционных колес редуктора и мотора. Заворачиваем гайки крепежа мотора диагонально. В нерабочем состоянии ремень должен без затруднений проворачиваться на первичном валу, но не соскакивать с него. Для приведения ремня агрегатов в рабочий статус выжимается рукоятка сцепления, тросик поднимает кверху прижимной вал, натягивая ремень.

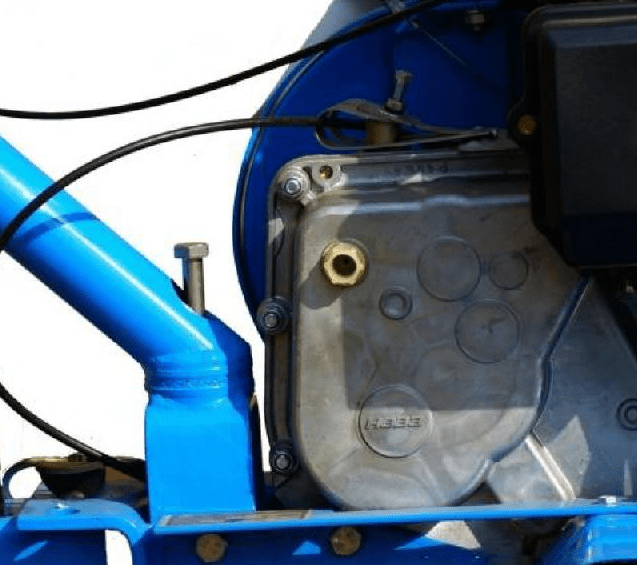

3. Самостоятельное натяжениеКогда новое изделие и образователь петли (успокоитель) будут смонтированы, требуется произвести их натяжение и отрегулировать, поскольку сразу ремень будет прогибаться, что считается непозволительным. Это способно сократить продолжительность его использования, колеса начнут пробуксовывать, мотор начнет чадить на холостых оборотах. Чтобы выполнить натяжение, требуется очистить фрикционное колесо посредством ветоши, а также расслабить болты фиксации мотора к шасси, ключом на 18 проворачивают регулировочный болт по направлению движения стрелки часов, натягивая устройство. Одновременно с этим необходимо пробовать натяжку приводного ремня второй рукой, чтобы он свободно пружинил. Если перетянуть его, то это также будет губительно отражаться на надежности подшипника и ремня.
По завершении монтирования и натяжения необходимо проверить на перекосы. Новое изделие должно стоять ровно и не иметь перегибов и перекосов. Процессы, которые демонстрируют ошибки установки и натяжения:

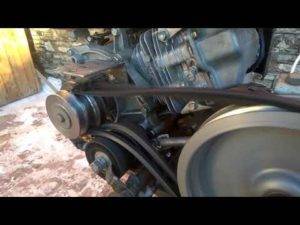

Размер ремней на мотоблок Каскад и процедура их заменыУ различных агрегатов используются ремни разных размеров. Так, у мотоблока Каскад для переднего хода используется ремни А-1180 или А-1213 ГОСТ 1284, а для заднего хода ‒ ремни А-1400. Приставка «А» обозначает 13 мм. Прежде чем приступить к снятию или замене ремня, необходимо произвести демонтаж защитного кожуха, открутить шкив, имеющий три ручья, он прикреплен шпонкой и стопорным кольцом к валу. При снятии кольца нужно быть бдительным, чтобы его не сломать. Материал, из которого оно изготовлено, очень хрупкий. Далее следует отвести вперед шкив ремня заднего хода, чтобы стянуть трехручьевой шкив, после этого мы сможем без помех снять ремень. Если же он просто сильно изношен, можно срезать ножом. Далее производим проверку ремней и в случае необходимости осуществляем замену на точно такой же. Если на мотоблоке их стоит два, то замену лучше производить сразу обеих. Если произвести замену только одного ремня, у них будет разная степень натяжения, и большую нагрузку на себя возьмет новый, что приведет к его быстрому износу. Начинаем все собирать в обратной последовательности. Натягиваем ремни на редукторный шкив, после устанавливаем двигательный шкив, проверяем натяжные ролики и убеждаемся, чтобы ремни были установлены ровно, без перекосов. Не забываем поставить на место защитные кожухи и закрепить их. Качественный ремень для мотоблока обеспечит надежную эксплуатацию устройства для обработки посевов. В зависимости от интенсивности использования и мощности агрегата необходимо выбрать подходящий ремень генератора. Ошибочной окажется покупка первого ремня на мотоблок, который порекомендуют в магазине. Повышенные физические характеристики агрегата не улучшат его работу, если сам мотоблок на подобное не рассчитан.
Как уже было сказано выше, внимательное изучение характеристик мотоблока и поля, которое необходимо обработать, поможет избежать многих проблем.

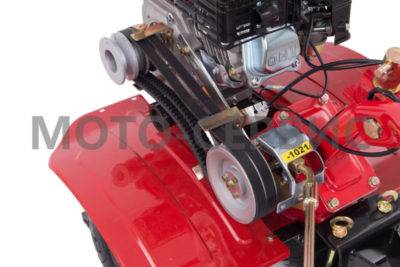

Помимо характеристики собираемого урожая, необходимо принять во внимание характер почвы. Если речь идет о тяжелом грунте, то для мотоблока подбирается мощный зубчатый ремень генератора По своему назначению он используется для создания привода между коленчатым и распределительным валом. В случае недостаточно натяжения валы в буквальном смысле выскальзывают. Снижается фактическая мощность устройства. Опасен и диаметрально противоположный процесс. Продолжительные повышенные нагрузки на привод мотоблока приводят к ускоренному износу ходовых элементов. Все вышеперечисленное говорит о том, что от качества и правильности выбора ремня зависит эффективность работы культиватора. При этом отсутствуют ограничения, связанные с выбором оригинальных запасных частей или аналогов. Ключевой параметр — размер детали и требуемая мощность. Указанные параметры представлены на упаковке ремня и в техническом описании. Определенную информацию поможет найти непосредственный производитель мотоблока. Как заменить приводные ремни на мотоблоках «Нева» МБ-1 и МБ-2: пошаговая инструкцияИсходя из отличий в расположении ремней на этих двух мотоблоках, рассмотрим процессы в отдельности. Для «Нева» МБ-1:
«Нева» МБ-2:
Дельнейшая сборка клиноременного механизма производится в последовательности, обратной процессу разбора. Важным моментом, который часто упускают пользователи, является нарушения в величине диапазона между защитным кожухом и ременной оснасткой. Согласно технической документации, он должен быть на уровне 2-3 мм. Причины износаРемни протираются и рвутся по многим причинам. Основные провоцирующие факторы следующие:
Фермеру, пользующемуся агротехникой, будет недостаточно уметь заменять износившиеся детали мини-трактора. Ему стоит понимать причины поломки, чтобы в будущем он сумел их предотвратить. Устранив первопричину разрыва, владелец мотокультиватора не будет тратить деньги на покупку новых комплектующих так часто. ИтогиМотокультиватор Крот — это проверенное устройство для механической обработки почвы. Каждому владельцу мотоблока необходимо знать, какими характеристиками обладает ремень, использующийся для работы устройства. Агрегаты «Нева» отличаются некоторыми особенностями, поэтому следует это учитывать при выборе нового ремня для мотоблока. При покупке детали нужно внимательно изучить инструкцию, предоставленную к технике. Существует множество модификаций этого мотоблока (МБ-2, МБ-23 и т.д.). Каждому устройству соответствует свой тип ремня. В основном используются мотоблоки МБ-1 – мотокультиваторы старой модификации. Следует отметить, что функционирование устройств МБ-1 и МБ-2 основано на механизме клиноременной передачи. Эта система обеспечивает передвижения агрегата вперед и назад соответственно, без ее помощи устройство попросту не заработает. В мотоблоках модификации МБ-1 встроено клиноременную передачу обоих ходов. В выпусках МБ-2 применяется только одна передача на передний ход. Исходя из этого, чтобы выбрать ремень для мотоблока «Нева», следует запастись такими данными:
Источник |
