Сам ремонт маятника скутера

электроскутер Seagull 500GL — ремонт маятника (задняя вилка)

При очередной поездке из магазина, Ленинградское шоссе вновь проявило сердитый нрав. До дома 5км., а скутер начал изредка почиркивать пузом об асфальт. Через три километра чирканье стало настойчивым, и к нему добавился скрежет заднего колеса об кожух и крыло. Под кожухом и грязью ничего не было видно. Дальнейшая езда была невозможна, без причинения лишнего урона скутеру. Оставшийся путь пришлось поработать двигателем.

Внимание(. ), прежде чем приниматься за ремонт, свяжитесь с сервисным центром. Поинтересуйтесь сохранностью гарантийного обслуживания в случае вашего самостоятельного вмешательства.

Приступаем!
1. В этот раз мойка была проведена заблаговременно.

Осмотрим поле боя по ближе.

2. Проблемное место — краска лопнула и отвалилась. Вероятно тут сталь погнулась.

3. Колесо снято (открутить две гайки и три винта). Открутив этот болт освободим маятник от амортизатора.

4. Первая задача выполнена.

5. К сожалению, вместо обычной гровер-шайбы, китайцы предпочли завальцевать край гайки, что бы избежать произвольного откручивания. При этом сталь гайки не самая качественная. Под давлением гаечного ключа грани смазывались как масло. Пришлось использовать к старый, добрый «газовый» ключ.

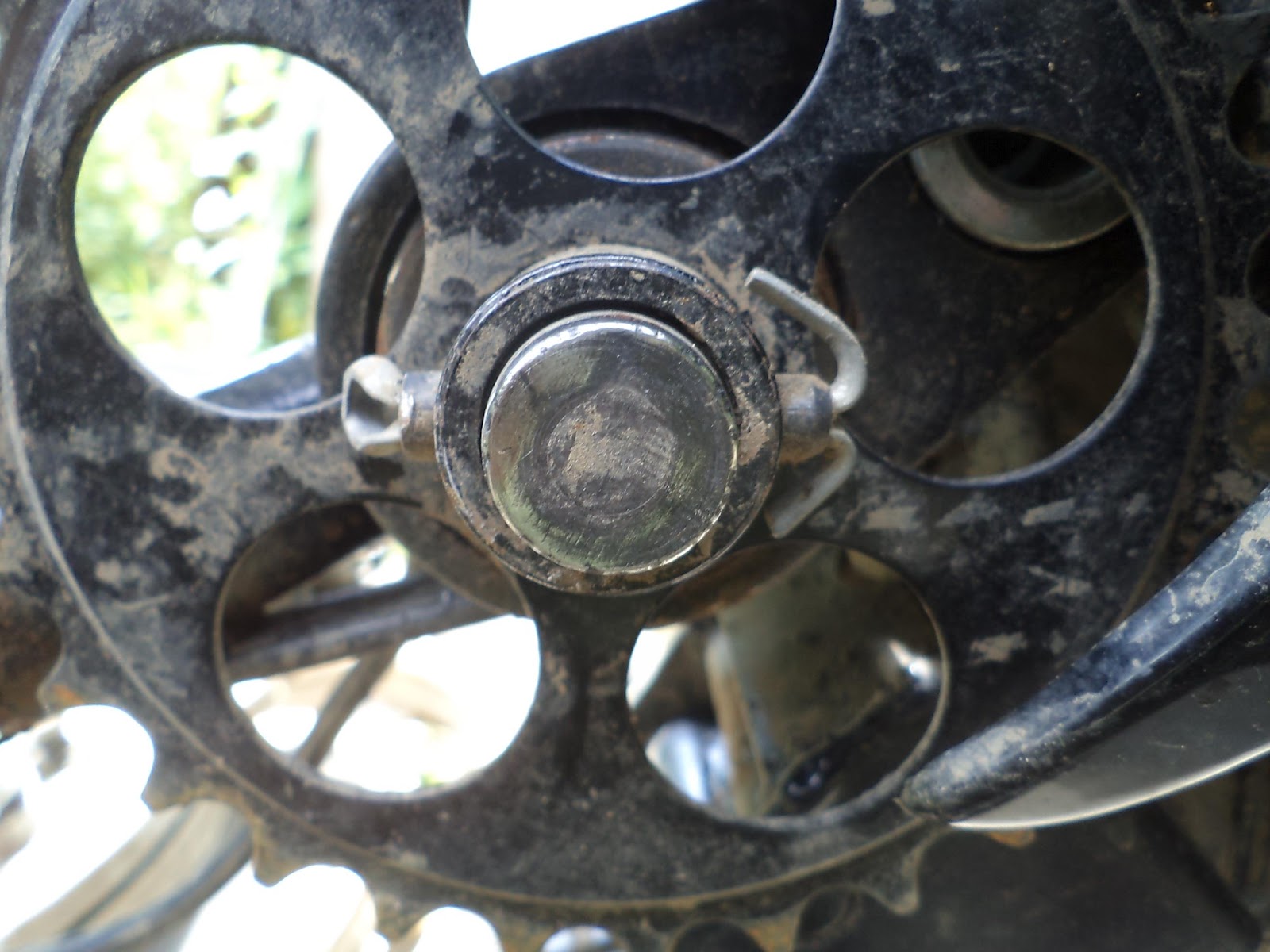

6. Теперь надо снять две шестеренки. Выпрямить усы шпильки и выдернуть её. Теперь надо выбить трубку, внутри которой была шпилька.

7.Для этой операции потребуется молоток, пассатижи (если у вас не стальные пальцы) и стальной штырёк совпадающий по диаметру с трубкой.

8. Операцию повторить с противоположной шестеренкой. За ней видно (не знаю точного названия) «глубокую гайку».

9. Чтобы вывернуть болт из «глубокой гайки» потребуется шестигранник №6.

10. Все, маятник откручен. Остался один казус — либо китайский сборщик проявил инициативу, либо японский инженер заболел, но провод от мотор-колеса пропущен сквозь маятник.

11. Переходим к следующей части балета. Что бы освободить провод, надо разбирать корпус скутера. Для этого открываем седло, вытаскиваем пластмассовую заглушку из под задника, и выкручиваем указанный винт.

12. Что бы его открутить, достаем дрель или гайковерт. (если бы все винты были так надежно затянуты. мечты, мечты). Под задником находится резиновый мешок.

13. В него спрятали разъемы подключения к контроллеру. Так сказать. нервный узел скутера!

14. Для освобождения кабеля придётся немного вскрыть пластиковый корпус и перерезать хомуты.

15. Отключение довольное простое — определяем нужный провод, расцепляем разъем, и три соединения в простом стиле «папа-мама». С разъемом все просто, если лишние не будете отключать, то не ошибётесь. В три соединения тоже очень просты — жёлтый к жёлтому, синий к синему, и зелёный к зелёному.

16. Вот так выглядит маятник с нижней стороны. Сталь лопнула и немного погнулась. Посадка скутера просела. Благодаря этому скутер подал знать о своей болезни.

17. В течении нескольких дней удалось найти обладателя сварочного полуавтомата. Даже слегка усилили дополнительными стальными пластинами. Если будете везти маятник без скутера, захватите с собой колесо, или замерьте расстояние между «ног» маятника. В моем случае, сварной немножко промахнулся, и колесо невозможно было вставить. Пришлось раздвигать с помощью домкрата.

Осталось почистить от окалины, покрасить и установить обратно. Провод лучше не продевать через маятник. В последствии может опять обернуться лишними работами.

Источник

День 9 (Маятниковый вопрос, часть 2)

Приветствую, сегодня речь пойдет о маятнике. Как вы могли догадаться из предыдущих блогов родной меня не всем устраивал, и я решил его поменять на что то китайское. встречаем:

Это маятник (задняя вилка) от китайского мопеда Дельта, хотя и так всем это ясно. К вопросу качества, металл ничего, очень даже, за счет сложного профиля кажется даже крепче родного. А вот сайлентблоки и место их посадки подвели. Не очень качественно сделан этот узел. Но не беда, в нашем случае от них нужно избавится. Выбить их молотком не так и просто, а самое ужасное что можно просто угробить маятник. Что совсем не канает. Немного подумав пришел к идее съемника. Пригодился кусок трубы от глушителя ЗАЗ-968, кусок шпильки на 8, 2 гайки, и пригоршня разных шайб:

Вот так просто и удобно демонтируем их. Невзирая на то, что установить маятник с сайлентблоками совсем не сложно, решил их выкинуть, в силу никакой износоустойчивости, о чем свидетельствуют многочисленные жалобы на профильных форумах. Со временем может я и пожалею об этом, но вернуть их назад труда не составит! Вот кстати сайлент крупным планом:

С маятником пока все понятно, теперь начинаем готовить колесо на 17″, для начала смотрим на покупки:

Слева — камера, справа — натяжители цепи. Поскольку в китайских камерах я хомяк полный, то сразу приятно удивила вот такая картина:

Сосок, шайба фигурная, 2 гайки. как я понял одна гайка с внутренней стороны, вторая с наружной, и тем самым притягиваем сосок намертво к ободу? Я сделал именно так, хотя если не прав — подскажите!

Бортируем наше супер модное колесо. Стоит отметить что камера на удивление красиво сделана, хоть как слик ее используй. Я так и сделал, ибо до шин еще далеко, а на ободе много не намеряешь.
Для заднего колеса нам нужен еще демпфер и тормозной механизм. Потому покупаем и их:

Демпфер весьма неплохого качества, в комплекте с 428 звездой на 41 зуб. Хотя звезда зачем то покрашена, типа под каленку? Уже с втулкой как видим. Тормозной механизм в целом ничего, хотя облоя много, и покрашен так себе.
Сразу же меняем звезду на заранее подготовленную, та, которая на 36 зубов! Для начала сравним их:

Разница в диаметре немалая. На досуге поиграюсь со звездами, но это совсем не скоро будет.
Первая примерка, все на соплях, но представление дает:

Если нужен длинный ход маятника, то крепление аммортизатора переносить нужно 100%. Прикинул под совсем не правильным углом, но это так, не обращать внимания.
Ну и неинтересный ракурс:

Ах да, совсем забыл сказать, со стороны тормоза, как мне показалось, совсем не хватает втулки на оси, или чего то такого. Кто видел китайцев по ближе так ли это? Нужно поискать взрыв-схему.

Ну и вопрос который меня долго мучал, станет ли мотор ровно по центру при использовании маятника от той же дельты? Смотрим фото:

Как видим станет, что и требовалось доказать. Мотор теперь можно крепить по центру, без смещения. Колесо заднее тоже идет в одной оси с рамой. Короче не так все и плохо, я б сказал даже что хорошо, даже очень хорошо.
Ну и напоследок пару фото с родным крылом. Скажу что колесо в него лезет, но не всякая резина туда станет. Я б сказал про грязевую лучше забыть, если есть желание, точнее его отсутствие, пилить крыло, или переносить крепление аммортизатора:

Такой себе лоурайдер. Выглядит по своему красиво! А еще приятным остается факт, что установка защиты цепи теперь не составит больших трудностей! А это ой как не помешает на пересеченной местности!

Делимся соображениями, не жадничаем на лайки, заблаговременно прощаем за опечатки и грамматические ошибки, а я пошел делать чертежи для токаря, больно охота установить маятник и приступить к установке мотора!

Источник

Замена подшипников маятника и прогрессии FJR1300

В нашем мотосервисе выполняются работы по замены подшипников прогрессии всех мотоциклов а так же и Yamaha FJR1300.

Первый знак для замены подшипников, это люфт прогрессии который можно проверить даже не опытному человеку, поставив мотоцикл на центральную подножку и подвигать за колесо маятник и прогрессию как в верх так и в обе стороны.

Еще один факт разбитых подшипников это вибрация мотоцикла на скоростях от 160 до 180 км в час до и после отсутствует, то требуется замена подшипников а возможно и втулок подшипников.

Все номера подшипников втулок и сальник маятника:

93306-30446-00 – 1 шт. подшипник маятника правый 6304 20X52X15

93102-28023-00 – 1 шт. сальник подшипника маятника правого 28X52X6

93317-42592-00 – 1 шт. подшипник маятника левый 7E-HMK 2526LL 20X25X26,5

903-87127-W0-00 – 1 шт. втулка подшипника маятника с лева 12X17X30

93102-25270-00 – 1 шт. сальник подшипника маятника с лева 35X35X6

Все номера подшипников втулок и сальник прогрессии:

93315-31759-00 – 2 шт. подшипник игольчатый 7E-HVS 17X24X20

93317-31771-00 – 4 шт. подшипник игольчатый 17X24X20

90387-102R4-00 – 1 шт. втулка

90387-127W0-00 – 1 шт. втулка 12X17X30

90387-122R5-00 – 2 шт. втулка

93109-17071-00 – 6 шт. сальник 17X24X3

Перечислены все нужные запчасти для замены подшипников прогрессии и маятника, но на практике все убить разом почти не возможно для этого желательно разобрать сделать осмотр и износ деталей и заменить нужные.

Далее несколько фотографий по разборке мотоцикла:

Далее откручиваем редуктор и сливаем масло для его замены в дальнейшем, а так же глушители и вытаскиваем кардан из креставины а потом саму креставину

Открутив прогрессию далее откручиваем сам маятник, откручиваем контрогайку головкой 36 а далее битой выкручиваем сам болт маятника

И аккуратно достаем маятник

Данную работу можно сделать в нашем мотосервисе Garant-moto а так же заказать запчасти на Ваш мотоцикл

Источник

Передняя вилка скутера – разновидности и конструктивные особенности

Дека гибкости

Если вы присмотритесь к сопротивлению скручиванию современных подвесок, вы поймете, что приветствуется определенный диапазон их гибкости. Благодаря этому система поглощает удары, вызванные неровными поверхностями. В свою очередь, очень жесткие конструкции передают эти удары на шасси, что может вызвать биение рулевого колеса или вибрацию, то есть высокочастотные вибрации переднего колеса. Кроме того, так называемая кривая частота вращения колеса, т. е. путь, который преодолевает оно во время сжатия пружин на неровной дороге, в телескопической вилке близка к идеалу. Все остальные системы, в том числе и BMW Duolever, работают в направлении, противоположном направлению удара, что вредит комфорту.

Алюминиевая нижняя полка может иметь высоту до 100 мм. Прикрепленная тремя винтами, он соединяет обе ножки вилки, одновременно усиливая ее. Часто слишком сильно

Красивая фиксация тонкостенной, но огромной оси переднего колеса у MV Agusta F4

Большой поршень вилки типа Big Piston, который входит непосредственно в голени. Ниже поршни традиционной вилки небольшого диаметра с механизмом регулировки демпфирования отскока (справа) и отскок демпфирования, которые размещены в одном цилиндре амортизатора (т. н. картридж).

Примером целенаправленной гибкости вилки амортизатора полки некоторых гоночных машин. Как ни странно на первый взгляд, фрезерованные верхние полки вилки удерживают верхний хвостовик и допускают меньшие или большие деформации с помощью глубоких выемок. Именно поэтому массивные и крепящие несколькими зажимными винтами каждую ножку нижние полки практически полностью исчезли из спортивных и серийных машин.

Очень большие диаметры передних осей, в свое время монтируемые, например, в мотоциклах серии F MV Agusta, заботятся о максимальной устойчивости ножек к скручиванию. Конструкторы также здесь не внесли изменения и оставили их диаметр на уровне 30-35 мм.

На протяжении многих лет были устранены многие недостатки конструкции телескопической вилки. Например, благодаря покрытию поверхности голени специальными покрытиями (например, из нитрида титана) снижается трение или путем науглероживания уменьшается трение покрытых тефлоном подшипников скольжения, работающих с герметиками.

Один амортизатор или два? Вспенивание масла в амортизаторах.

В старые-добрые времена на всех мотоциклах стояло по два задних амортизатора. В ходе эволюции конструкцию из двух амортизаторов сменил моноамортизатор. Вопрос: почему?

А ответ достаточно прост. В системе из двух амортизаторов они расположены достаточно близко к заднему колесу. Это означает, что поршень внутри амортизатора сдвигается практически на то же расстояние, которое проходит маятник. Крупные кочки заставляют поршень пройти расстояние в 10 сантиметров вверх, а потом вниз, что дает эффект вспенивания масла внутри амортизаторов. Когда масло по своей консистенции начинает напоминать фраппучино, амортизаторы начинают отрабатывать неровности гораздо хуже.

Система с моноамортизатором подразумевает крепление прямо у основания маятника. Маятник ходит вверх-вниз на то же расстояние, но поршень амортизатора проходит гораздо меньшее расстояние, чем в случае с парой амортизаторов. А современные системы прогрессий дополнительно смягчают нагрузку на амортизатор. Таким образом, моноамортизатор легче стправляется с крупными кочками и быстрее отрабатывает мелкие. Забегая вперед, хочется отметить, что, читая параграф о подвесках BMW вы поймете, почему крепеж амортизатора на первом Паралевере в последствии сместили к самому основанию маятника — именно потому, что первоначальная конструкция с креплением у заднего колеса не давала никаких преимуществ перед такой же конструкцией подвески с двумя амортизаторами.

Обслуживание и ремонт передней вилки

Провести обслуживание и ремонт передней вилки можно самостоятельно.

Процедуру обслуживания можно разделить на несколько основных этапов:

1. Снятие конструкции. Часто вилка крепится безрезьбовым методом, который применяют практически все производители. Вынос рулевой колонки крепится подшипником, якорь входит в трубу и закрепляется двумя винтами. Именно поэтому снятие проводится путем раскручивания двух винтов. Резьбовой метод применения встречается сегодня редко, так как при длительной эксплуатации велосипеда может появится люфт.
2. Обслуживание предусматривает чистку. Пыльники и кожухи, которые работают при эксплуатации передней вилки, могут сильно загрязниться. Накопление грязи может привести к повреждению конструкции. Чистка может проводится только в том случае, если отсутствуют подтеки масла снаружи.
3. Замена. При обслуживании можно заменить масло, которое должно быть фирменным. Также замене подвержена пружина, так как при длительной эксплуатации она может потерять свою жесткость. Есть вероятность того, что нужно будет провести замену воздуха по причине появления большого количества примесей. Для этого проводится удаление старого, и подача нового под давлением.

В большинстве случаев обслуживание можно провести самостоятельно. Однако есть и неразборные конструкции вилок, которые приходится заменять целиком.

Передняя вилка является важным узлом современного велосипеда. Она отвечает за комфорт во время движения. Своевременное обслуживание позволяет существенно продлить эксплуатационный срок.

Передняя вилка скутера – разновидности и конструктивные особенности

Передняя вилка скутера – разновидности и конструктивные особенности
Производители современных скутеров в качестве передней подвески часто используют телескопическую вилку, хотя всего 20 лет назад предпочтение отдавалось рычажной (маятниковой), как наиболее надежной и энергоемкой.

Именно передняя подвеска принимает на себя основной удар при прохождении неровностей и выбоин во время движения скутера. Передняя подвеска отвечает также за управляемость при прохождении поворотов и определяет устойчивость скутера на дороге.

Рассмотрим каждый из типов передних вилок, используемых на скутерах, определим их преимущества и недостатки.

Рычажная вилка.

Такой тип передней подвески был наиболее популярным в прошлом. Достаточно сложная конструкция обусловлена применением нескольких рычагов, а сама вилка может быть как односторонней, так и двухсторонней. Рассмотрим преимущества и недостатки рычажной (маятниковой) вилки.

Недостатки:

— Рычажная вилка дороже в производстве. — Более тяжелая. — Во время прохождения поворотов на скорости, скутер невозможно эффективно контролировать из-за «подруливания». — При резком торможении передним тормозом, скутер сильнее заваливается вперед. — При износе деталей передней рычажной вилки, например, втулок, и неимении ремонтного комплекта, ремонт конструкции обойдется дороже замены перьев у телескопической вилки. — Более громоздкая. — Использование дискового гидравлического тормоза требует дополнительных рычагов для установки тормозного суппорта. — Детали необходимо периодически смазывать.

Преимущества:

— Энергоемкость. Рычажная вилка лучше отрабатывает неровности. — Скорость работы. — Идеальна для сельской местности, так как воздействие пыли и грязи тут сведено к минимуму. — Долговечна.

Скутер с телескопической вилкой

Телескопическая передняя подвеска используется практически на всей современной двухколесной технике. Это наиболее универсальный тип вилок, однако и без недостатков тут не обошлось. Рассмотрим преимущества и недостатки телескопической вилки.

Недостатки:

-Телескопическая вилка (по крайней мере та, что установлена на скутерах не премиум сегмента) не способна также быстро отрабатывать неровности.

— Эксплуатация скутера в запыленной местности быстро приводит к износу пыльников и попаданию пыли внутрь перьев, после чего в течение сезона амортизирующие свойства подвески нивелируются.

— Постоянная эксплуатация скутера вне города, где качество дорог далеко от идеала, приводит к быстрому износу компонентов.

— Более дорогие масляные телескопические вилки (китайские скутеры не в счет) переживают грунтовку и выбоины куда более лучше, но все же не так хорошо, как в случае с рычажными (маятниковыми) вилками.

— Больше склонна к деформациям.

Преимущества:

— Телескопическая вилка идеальна для города. — Дешевле в производстве. — Легче. — Эффективно проходит повороты, даже на скорости. — Минимальное количество деталей в конструкции. — Эстетичный внешний вид. — Не так сильно реагирует на резкие торможения, как в случае с рычажным аналогом. — Скутер более устойчив. — При износе деталей, легко можно купить и поменять перья, после чего вилка становится новой. В рычажной же системе замене подлежат лишь пружины, а вся конструкция и дальше подвергается износу, впрочем, это не так важно на начальном этапе.

Особенности:

Телескопическая вилка больше склонна к деформациям, поэтому при первом же обнаружении отклонения от параллели в расположении перьев, следует прибегнуть к ремонту. Качественное выравнивание перьев для дальнейшей эксплуатации возможно только в ремонтной мастерской. Степень износа телескопической вилки определяется наличием люфта между верхними и нижними трубами перьев, либо отсутствием рабочего хода вообще из-за наличия грязи или ржавчины внутри перьев.

Ремонт вилки.

Если вы решили произвести ремонт передней телескопической вилки скутера самостоятельно, следует внимательно изучить конструкцию соединения труб, так как она может разниться в зависимости от модели скутера и личных предпочтений производителя. Так, внешняя и внутренняя труба перьев могут быть соединены стопорным кольцом (наиболее часто), подобраться к которому можно после оттягивания резинового уплотнения. Внешняя и внутренняя труба может быть связана также посредством вертикального либо горизонтального болта, который стягивает или фиксирует их. Вариантов соединения может быть много. Перед разборкой перьев передней вилки следует внимательно изучить конструкцию передней подвески, воспользовавшись руководством по эксплуатации и ремонту конкретно вашей модели скутера. Важно помнить, что конструкция телескопической вилки определяет наличие внутри перьев жесткой пружины, поэтому разборку следует производить аккуратно, дабы не получить травмы. Следите за расположением каждой детали (шайбы, прокладки, направляющие и т.д.), сборку производите строго в обратном порядке. Все детали перед установкой на место нужно отмыть от пыли и грязи в бензине. Если вилка масляная, масло перед разборкой нужно слить. Количество вновь залитого масла должно быть в рамках, указанным производителем. Если масла будет недостаточно, качество работы передней подвески может снизиться. Переизбыток также негативно скажется на адекватности отработки неровностей, пружинящих и амортизирующих качествах. Постоянно следите за работой каждого из пера. Они оба должны работать в одинаковой плоскости, без заеданий и перекосов. Нужно понимать, что в зависимости от модели скутера, его ценника, срока эксплуатации, манеры езды и места эксплуатации зависит множество факторов. Так, например, передняя подвеска бюджетного китайского скутера, пусть даже гидравлическая, может прослужить меньше по времени аналогичной сухой на японских или европейских скутерах. Эксплуатация скутера в сельской пыльной местности на грунтовых дорогах может «убить» телескопическую вилку за один сезон, причем даже на скутерах именитых брендов. В таких случаях лучше отдать предпочтения скутерам с маятниковой (рычажной) передней подвеской.

Типы амортизаторов

Наибольшее внимание в вилках уделяют амортизаторам, а точнее, их типам. Собственно, от типа амортизационного механизма и зависит, как будет вести себя велосипед, какой вес ему доступен, какие будут настройки, и сколько модель сможет прослужить

Перейдём к типам.

Большинство типов двусоставные, потому что внутри вело вилки образуется амортизационный блок (например, пружина), который отвечает за «длинный» ход самой вилки, и демпфер – блок компенсации мелких ударов и вибрации.

Пружинные

Самый простой амортизационный механизм – это обычная пружина. Никаких ухищрений, материалы от обычной стали до титана, простой и надёжный механизм. Соответственно надёжности, невелика цена и общая масса, правда, достигается это ценой потери любой настройки, кроме замены самой пружины да блокиратора.

Ставятся пружинные вилки обычно на самые дешёвые велосипеды – «ашанбайки». Также они устанавливаются некоторыми особенными любителями большой нагрузки, когда в соревнованиях и походах важнее срок службы, а не качество амортизации.

Считается, что с пружиной вилка на велосипед не может считаться «амортизационной», но это маркетинговый ход

Никакого страшного влияния на здоровье или механизмы велосипеда пружины не оказывают, но выбирать их следует с осторожностью

Пружинно-эластомерные

В данном механизме появляется демпфер. В его качестве обычно выступает стержень из эластомера, а иногда и синтетической резины, который гасит мелкие вибрации. В использовании данный тип вилок серьёзно превосходит недорогие пружинные, хотя и выигрывает только по одному параметру – комфорту.

Такой тип вилок устанавливается на многие велосипеды, и может быть назван «рыночным стандартом» для бюджетных моделей. Профессионалами он не используется.

Виды велосипедных вилок

В зависимости от применяемых пружин и демпферов, и их сочетания, существуют следующие конфигурации амортизаторов:

Все вышеописанное относится к обычным вилкам, которые наиболее часто применяются в производстве. Они отличаются простотой и хорошей эффективностью в качестве амортизатора.

Помимо обычных амортизационных вилок нередко можно встретить и так называемые «перевертыши», которые по сути своей являются перевернутым типом обычной вилки. «Перевертыши» характеризуются большей прочностью нежели обычный амортизатор, и лучшим обкатыванием неровной поверхности.

Также встречаются и специфические вилки с более сложной многопоршневой и многорычажной системой амортизации. К этому виду можно отнести также вилки с одной ногой.

Выбирая себе вилку, как надежного помощника в покорении трасс с любым покрытием, нужно убедиться, что производитель имеет сертифицированного представителя на территории России, а в вашем городе есть пункт приема бракованных или неисправных изделий.

Конструктивные особенности вилки

Рассмотрев повнимательней самую обычную вилку, можно увидеть, что ее конструкция выглядит следующим образом. Имеется рулевая труба, к которой с одной стороны крепится руль, а с другой она плавно переходит в корону.

Стоит отметить, что вилки бывают одно- и двухкоронными. Вилки с одной коронкой как правило устанавливаются на обычные горные и гибридные велосипеды с небольшим ходом. Двухкоронными вилками оснащаются байки, рассчитанные для скоростного спуска и прыжков.

Вернемся к устройству нашей вилки. Из коронки выходят внутренние трубки, которые входят в так называемые ноги вилки – это трубчатая часть вилки, которая задвигается в штаны амортизационной вилки.

[править] Регулировки вилок

Стоимость вилки определяется не только качеством ее работы, использованными материалами и весом, но и количеством ее регулировок (и, соответственно, сложностью конструкции). Если простому покатушечнику или туристу, строго говоря, достаточно одной-двух регулировок, то для гонщика чем больше степеней свободы в настройке вилки под конкретную трассу, тем лучше. Еще лучше — если регулировку вилки можно производить прямо на ходу, не снимая рук с руля. Для этого служит специальная манетка, которых может быть до 2 штук на вилку (например, изменение хода и активация платформы).

• Предварительная нагрузка (preload) — регулировка предсжатия пружины под вес райдера либо механической регулировкой, либо при помощи накачивания воздуха в маленькую воздушную камеру над пружиной;
• Позитивная воздушная камера (positive air) — воздушная камера, выполняющая роль основной несущей пружины. Изменением давления воздуха в этой камере регулируется предсжатие системы, подгоняя силу подвески под вес райдера;
• Негативная воздушная камера (negative air) — повышает чувствительность вилки в начале хода за счет негативного (обратного) действия на разжатую вилку. Иначе говоря, давление в этой камере поджимает давление в позитивной камере. Результат — высокая чувствительность вилки.
• Регулировка хода* (travel adjustment) — возможность быстро изменить ход вилки без изменения характеристик демпфирования и амортизации.
• Объем рабочей камеры (volume adjustment) — регулировка степени прогрессивности сжатия.

Регулировки демпфера сжатия:

• Блокировка* (lockout) — гидравлическая система, обеспечивающая полную блокировку действия вилки. Применяется при езде в гору только по гладкой поверхности
  для реализации 100 % силы ног на разгон. ;
• Пробиваемая блокировка* — гидравлическая система, позволяющая заблокированной вилке разблокироваться при сильных ударах (с целью предотвращения повреждения вилки).
• Регулируемая платформа* — гидравлическая регулируемая система, действие которой похоже на пробиваемую блокировку, только порог пробоя можно задать отдельной регулировкой (floodgate) в широких пределах. Позволяет вилке срабатывать только на крупных неровностях, но при этом не качаться на подъемах.
• Компрессия (compression)* — гидравлическая регулируемая система демпфирования при сжатии вилки (обычно регулируется от 0 до очень сильного сопротивления). Позволяет демпферу снизить скорость сжатия вилки. Низкоскоростная компрессия (low speed compression) — гидравлическая регулируемая система демпфирования, создающая небольшое сопротивление при медленном сжатии вилки на низких скоростях, однако при резком сжатии вилки, на высоких скоростях, отключается. Уменьшает раскачивание вилки при активном педалировании и «клевки» велосипеда при торможении.
• Компрессия в конце хода (bottom out) — антипробойная гидравлическая система (актуальна для пружинных вилок), начинающая свою работу, когда вилка уже сжалась

на 80 % своего хода и продолжает сжиматься. Антипробойная система призвана предотвратить удар металлических частей вилки друг об друга, когда вилка сработала на весь свой ход.

Регулировки демпфера отбоя:

Скорость отбоя (rebound) — гидравлическая регулируемая система, работающая при отбое, когда вилка разжимается.

• Внешняя регулировка — у дропаута (наиболее часто встречается) или на короне;
• Внутренняя регулировка — требуется неполная разборка вилки.

ETA (extension travel adjustment) — аналог блокировки вилки от Marzocchi. После включения системы вилку нужно сжать, после чего её работа полностью блокируется на ходе

60 % от общего хода.

16.22. Ремонт скутера. Передняя вилка — разборка и сборка

16.22. Ремонт скутера. Передняя вилка — разборка и сборка

Работы по демонтажу перьев вилки проводятся при снятой облицовке передней части скутера. Для удобства демонтажа перьев вилки рекомендуется снять вилку в сборе (см. Подшипники рулевой колонки — обслуживание).

1. Снимаем верхний пыльник пера вилки, осторожно поддев его шлицевой отверткой.

2. Пассатижами и отверткой вынимаем стопорное кольцо.

3. Ослабляем затяжку болта, фиксирующего перо вилки в траверсе.

4. Вынимаем перо из траверсы.

5. Ослабляем затяжку болта, фиксирующего шток амортизатора в нижней части пера.

6. Снимаем пыльник пера, осторожно поддев его шлицевой отверткой.

7. Снимаем пыльник.

8. Щипцами извлекаем стопорное кольцо пробки пера, находящееся под пыльником.

9. Вдвинув шток внутрь, извлекаем из штока верхнюю пробку.

10. Сливаем отработанное масло из вилки в подходящую емкость.

11. Извлекаем пружину вилки.

12. Отворачиваем фиксирующий болт штока амортизатора.

13. Разделяем направляющую и нижнюю часть пера вилки.

14. Извлекаем шток амортизатора.

15. Извлекаем сальник вилки, поддев его шлицевой отверткой.

Промываем все детали вилки в керосине и осматриваем их. Если заметны сильные повреждения или износ хромового покрытия неподвижных труб, необходимо заменить детали или вилку в сборе.

1. Запрессовываем сальник вилки при помощи оправки либо используя торцовую головку подходящего размера (см. Сальники — замена).

2. Установку остальных деталей вилки производим в обратной последовательности, залив требуемый объем масла, рекомендованного производителем согласно инструкции к скутеру.

В качестве заменителей специального масла для амортизаторов вилки подходят жидкость для гидроусилителей рулевого управления или масло для автоматических коробок передач (ATF).

Как же работает вилка?

Если надавить на руль в момент наезда на кочку или выбоину, то внутренние трубки, оказываясь под сопротивлением пружины, находящейся внутри вилки, заходят в ее ноги.

Различают два вида сопротивлений, которым может быть подвержен велосипед – прямая ударная нагрузка и колебания. В первом случае, пружина берет на себя всю нагрузку и гасит ее внутри вилки. Отметим, что роль пружины может играть стальная пружина или же воздух, находящийся под давлением. Колебания уже гасятся за счет демпфера, в роли которого может выступать элластомер, масло или воздух. Благодаря демпферу пружина не отбрасывается сразу же назад, а делает это плавно и постепенно. Работая таким образом, вилка обеспечивает более плавный ход велосипеда даже в самых агрессивных дорожных условиях.

Если говорить о демпфере, то стоит отметить, что самым дешевым вариантом амортизатора является элластомер, который изготавливается из полимера. При постоянных нагрузках он достаточно быстро выходит из строя. Лучше выбирать воздушную или масляную систему.

В двух словах о геометрии мотоцикла.

Прежде чем вы окунетесь в мрачный мир технических терминов, изложенных в данной статье, нелишним было бы уяснить базовую логику работы подвески любого мотоцикла. Следующая иллюстрация отображает основные термины, с которыми вам придется столкнуться.

Steering Axis — ось управления;Rake Angle — «рейк», угол наклона вилки;Trail — «трейл», расстояние на земле между осью колеса и линией, продленной от оси рулевой колонки;Wheelbase — колесная база, расстояние между осями переднего и заднего колес мотоцикла.

На спортбайках небольшой рейк, из за которого трейл также не велик. Маленький трейл дает меньше устойчивости и стабильности, но зато позволяет сделать мотоцикл более легкоуправляемым и маневренным. Напротив, чопперы, круизеры и кастомы имеют большой рейк. Больше рейк — больше трейл, что делает такие мотоциклы стабильными и устойчивыми на прямой, но зато они тяжело рулятся. Обычно на мотоциклах рейк колеблется в промежутке 5 градусов. К примеру, спортбайк Yamaha R1 имеет угол наклона вилки в 24 градуса, тогда как у круизера BMW K1200LT он составляет 26,8 градусов.

Задняя подвеска мотоцикла.

Два амортизатора, обычный маятник.

Вариант подвески мотоцикла, который стал классическим. Н-образный маятник, прикрепленный одним концом к раме мотоцикла, амортизаторы с пружинами крепятся напрямую к маятнику. Это все, на что вы могли рассчитывать при покупке практически любого мотоцикла в течение долгих лет его эволюции. Этот вид подвески стал оттесняться другими видами только в 80-х годах, когда стали доступны высокопрочные материалы, позволившие перейти к другой геометрии задней подвески. Но этот немного устаревший дизайн до сих пор встречается на многих современных мотоциклах. Минусом такой подвески является ее гибкость при экстремальной езде. Этот недостаток может быть устранен только увеличением жесткости всей конструкции, следовательно, увеличением неподрессоренной массы, мешающей полноценной работе подвески.

Моноамортизатор, старая конструкция, обычный маятник.

Первая система подвески с моноамортизатором появилась на гоночных мотоциклах в 1977 году. Вообще-то в качестве экспериментов такой вид подвески то возникал, то пропадал аж с 1930-х годов, но в массовое производство пошел только в начале 1980-х.

Авторство самого термина «моноамортизатор» принадлежит Ямахе (Хонда, к примеру, использовала термин «Про Линк»). Основное преимущество заключалось в возможности уменьшить вес мотоцикла путем перестройки геометрии задней подвески мотоцикла и устранения одного из амортизаторов. Сам амортизатор по-прежнему крепился напрямую к маятнику, но располагался по центру, почти горизонтально.

Моноамортизатор, новая конструкция, обычный маятник.

Новая конструкция задней подвески предусматривала крепление моноамортизатора не напрямую к маятнику, а через систему соединений.

В конструкцию добавилась прогрессия, а сам амортизатор стал располагаться более вертикально, что положительно сказалось на его функциях, а «клетка» сложной конструкции была заменена на обычный Н-образный маятник. Для разработки такой конструкции инженерам понадобилось лишь немного больше сварки и более крепкий материал.

Моноамортизатор, маятник с консольным креплением заднего колеса.

Вершина эволюции задних подвесок мотоциклов на сегодняшний день — это моноамортизатор с консольным маятником. Это суперлегкая и супержесткая конструкция, которая используется, к примеру, на Honda VFR800.

Основным преимуществом такой конструкции является возможность быстрой замены заднего колеса мотоцикла. Это преимущество не так заметно, если вы выезжаете на своем мотоцикле покататься только по выходным, но механики гоночных команд Moto-GP оценили экономию времени на эту процедуру. Консольный маятник должен быть изготовлен из высокопрочных материалов и иметь выверенную конструкцию, поскольку вся нагрузка ложится на одно единственное плечо. Если классические маятники должны, в основном выдерживать нагрузки на изгиб, то консольный маятник также должен держать нагрузки на скручивание. Именно поэтому маятники такой конструкции по своей форме достаточно массивные и имеют несколько ребер жесткости.

Телескопическая вилка

Она используется практически во всех современных скутерах, и по праву считается универсальной. Но, как и все детали, она имеет свои положительные свойства и недостатки. Телескопическая подвеска прекрасно подходит для езды по городским ровным дорогам, она намного легче и скутер не так жестко реагирует на резкое торможение. Мопед шикарно проходит повороты, даже на максимальной скорости. Кроме того, он достаточно устойчив на дороге, даже после дождя. Если подвеска поломалась, то ее легко заменить, а сама работа обойдется намного дешевле. Прекрасным примером является мопед Хонда Дио 35. Единственным недостатком телескопической вилки является ее большая склонность к деформациям, поэтому при эксплуатации в селе, придется чаще менять подвеску. Она практически не защищена от попадания грязи, поэтому спустя несколько месяцев езды, вилка может заклинить. Самостоятельно можно поменять перья, но лучше доверить эту работу профессионалам

Много хорошего

Около 20 лет назад парни из Bimota и Yamaha, такие как Pinky и Brain of the cartoon, планировали захватить весь мир кроссовым мотоциклом. В случае с Yamaha речь идет о GTS 1000, в Bimota – о еще более технически сложной модели Tesi.

Турист-спорт GTS 1000 не смог применить свои теоретические достоинства в повседневном использовании, вероятно, среди других поэтому он не стал хитом продаж, поэтому через пять лет он исчез с рынка. Хотя Tesi еще можно купить, это мотоцикл для поклонников марки и альтернативных решений. Конструктивные решения обоих мотоциклов имели много недостатков: они были технически сложными и, следовательно, дорогими в производстве, обеспечивали слишком малый, для дорожного мотоцикла, радиус поворота и давали не лучшую передачу крутящей силы.

Бесчисленные гоночные прототипы с альтернативными подвесками привели к тому, что сегодня даже на гонках правит балом компактная и не очень дорогая вилка USD.

Рулевые демпферы.

Как уже было сказано, при небольших значениях рейка вилки, мотоцикл легко и быстро рулится, но страдает отсутствием стабильности на малых скоростях. Это не является большой проблемой на спортбайках, которые требуют точного управления, и при этом передвигаются довольно быстро. Проблемы начинаются, когда вы наезжаете на достаточно большую кочку. Вилка мотоцикла сжимается, колесная база уменьшается, мотоцикл теряет стабильность, переднее колесо пляшет из стороны в сторону. И так до того момента, как вилка не разожмется, и колесная база не вернется к своей первоначальной длине.

Как только это происходит, гироскопический эффект, возникающий на переднем колесе, заставляет мотоцикл «мотать головой». Гироскопический эффект заставляет переднее колесо мотоцикла болтаться из стороны в сторону. В ряде случаев руль болтается так сильно, что задевает грипсами бензобак мотоцикла. Обычно все это заканчивается хайсайдом, когда мотоцикл выбрасывает ездока вперед, через себя.

В свое время такое поведение мотоцикла послужила причиной для отзыва партии Suzuki TL 1000S по окончании пары недель после того, как они попали на витрины мотосалонов. И эта же причина заставила инженеров заняться разработкой рулевых демпферов для мотоциклов.Рулевой демпфер — отличная вещь для использования на треке и если вы не до конца доверяете своему мотоциклу. Всего существует два основных вида рулевых демпферов: линейный и роторные. Линейные демпферы представляют из себя гидравлический цилиндр и шток с поршнем, онда из сторон крепится к рулю мотоцикла, другая — к раме. Такие демпферы по своему внешнему виду походи на амортизаторы и не включаются в работу при нормальной езде, но, как только начинается расколбас, демпфер принимает на себя большую часть нагрузки.

Также встречаются роторные рулевые демпферы. Они крепятся на рулевую колонку мотоцикла над подшипником и работают за счет увеличения силы сопротивления рулевой колонки резким движениям влево-вправо. Сопротивление достигается гидравликой демпфера. Просто попробуйте ударить кулаком по одной из ручек руля при установленном рулевом демпфере — и поймете принцип его работы.

Похожие главы из других книг:

14.3.2. Разборка и сборка пистолета

14.3.2. Разборка и сборка пистолета Пистолет ПМ надежен, неприхотлив в обслуживании, но, как и всякое другое автоматическое оружие, требует систематического ухода, чистки и смазки. Для этого необходимо научиться его разбирать. Разборка может быть неполная и полная, причем,

14.4.3. Разборка и сборка автомата

14.4.3. Разборка и сборка автомата 5. Разборка автомата может быть неполная и полная: неполная — для чистки, смазки и осмотра автомата; полная — для чистки при сильном загрязнении автомата, после нахождения его под дождем или в снегу, при переходе на новую смазку и при

РАЗБОРКА И СБОРКА ВИНТОВКИ

РАЗБОРКА И СБОРКА ВИНТОВКИ РАЗБОРКА И СБОРКА ВИНТОВКИ ДЛЯ ЧИСТКИРазборка1. Снять штык. Поставив винтовку прикладом на землю, большим пальцем правой руки нажать пружинную защелку и сдвинуть штык вверх.2. Вынуть затвор из ствольной коробки:а) взяв винтовку в левую руку под

16.30. Карбюратор — разборка, промывка и сборка

16.30. Карбюратор — разборка, промывка и сборка 16.30.1. Карбюратор постоянного разрежения — разборка, промывка и сборка Carburetor CV–Constant velocity — карбюратор постоянного разрежения (англ.).Пластиковые облицовки задней части скутера сняты, сиденье и подседельная емкость сняты (см.

16.31. Ремонт скутера. Генератор — разборка и проверка

16.31. Ремонт скутера. Генератор — разборка и проверка СНЯТИЕЧтобы добраться до генератора, может потребоваться снятие боковой облицовки (см. Облицовки — снятие и установка)1. Отворачиваем винты крепления пластикового кожуха вентилятора. 2. Снимаем крышку

16.37. Ремонт скутера. Задний редуктор — разборка и сборка

16.37. Ремонт скутера. Задний редуктор — разборка и сборка Задний редуктор приходится разбирать в случае явной поломки (шум, скрежет, отсутствие передачи крутящего момента на заднее колесо, а также при заметной утечке масла).РАЗБОРКАКрышка вариатора снята, ремень вариатора

16.39. Ремонт скутера. Вариатор — разборка и сборка ведущего шкива

16.39. Ремонт скутера. Вариатор — разборка и сборка ведущего шкива Крышка вариатора снята, ремень вариатора можно не снимать, (см. Ремень вариатора — замена)1. Отворачиваем гайку ведущего шкива вариатора. Для этого необходимо зафиксировать ведущий шкив: вставляем

16.41. Ремонт скутера. Двухтактный двигатель — разборка и сборка

16.41. Ремонт скутера. Двухтактный двигатель — разборка и сборка На примере двигателя с раздельной системой смазкиБлок «двигатель-трансмиссия» извлечен из рамы скутера (см. Силовой агрегат — снятие и установка), крышка вариатора снята, ремень вариатора снят, ведущий шкив и

16.42. Ремонт скутера. Четырехтактный двигатель — разборка и сборка

16.42. Ремонт скутера. Четырехтактный двигатель — разборка и сборка РАЗБОРКАБлок «двигатель-трансмиссия» извлечен из рамы скутера (см. Силовой агрегат — снятие и установка).1. Сливаем масло из двигателя (см. Моторное масло — замена). (Если не планируется разбирать картер

Глава II РАЗБОРКА И СБОРКА ГРАНАТОМЕТА

Глава II РАЗБОРКА И СБОРКА ГРАНАТОМЕТА 8. Разборка гранатомета может быть неполная (рис. 4) и полная (рис. 5). Неполная разборка производится при текущем обслуживании (для осмотра, чистки и смазывания гранатомета). Полная разборка производится при техническом обслуживании,

Типы вилок

Пружинные

Базовый уровень амортизационных вилок. Ставятся на дешёвые модели велосипедов, и в рознице продаются по остаточному принципу. Они обычно используются в качестве запасных частей для ремонты. Из-за своей конструкции не выполняют роли демпфера, пропуская мелкие неровности в полном объёме.

В основе такой вилки — обычная пружина, закрытая в шатуне под резиновой или иной защитой. Обычно собирается достаточно грубо и в процессе эксплуатации портится от попадающей грязи. Возможности для обслуживания невелики — обычно только замена самой пружины. Настроек тоже не бывает, только блокировки.

Рекомендуется для начального уровня или в ситуациях, когда другие варианты недоступны по финансовым или иным причинам.

Пружинно-эластомерные

Механикой не отличаются от предыдущих, но вместо пружины используется полимерный стержень, выполняющий функцию демпфера. К сожалению, всё зависит от свойств материала, но обычно они далеки от совершенства. Амортизационная функция ненамного заменяется демпферной, сохраняя общий низкий комфорт от использования вилки.

Пружинные и эластомерные передние вилки не рекомендуются для использования зимой, так как деградация свойств на низких температурах слишком сильна.

Воздушные

Конструкция с исключительно воздушной амортизацией очень выгодна и в плане стоимости, и в плане обслуживания. Сжатый воздух, накачиваемый насосом в герметичную камеру, работает и как амортизатор, и как очень хороший демпфер. Катание очень комфортное, сравнимое со многими более дорогими конструкциями, но в случае покупки горного велосипеда стоит выбирать более выносливый механизм.

Минус воздушных — подготовка и срок эксплуатации. Настройка производится только давлением в камере, поскольку она достаточно узка, подкачивать приходится очень часто, да и общий срок службы такого механизма, особенно при агрессивном катании, невелик.

Масляно-воздушные

В масляно-воздушных вилках функции амортизатора и демпфера разделяются между воздушной камерой и масляным картриджем. Если поведение воздушной «пружины» понятно и аналогично воздушной вилке, то от масляного блока зависит очень многое. Основной выбор идёт по строению картриджа и марке масла.

Разобранная вилка масляно-воздушного типа

Такой тип конструкции отлично подходит для кросс-кантри и постоянного катания, но пасует при больших нагрузках на горных спусках. Кроме того, срок службы ожидаемо ниже, чем у пружинных механизмов.

Масляно-пружинные

Признанный профессиональный тип передней вилки — устройство, сочетающее масляный картридж и стальную пружину. Именно такие вилки стоят на лучших спортивных велосипедах, но, в зависимости от стоимости, масляно-пружинные конструкции заменяются на масляно-воздушные.

Обычно возможности для настройки ниже, чем у воздушных, но пружина, особенно из современных материалов, позволяет работать очень долго и с требуемой жёсткостью.

И масло, и амортизационные пружины прошли огромный путь совершенствования и вместе дают наилучшее спортивное сочетание. На текущий момент возможных конкурентов велосипедная индустрия этой комбинации предложить не может.

Разновидности и устройство вилок для велосипеда

Казалось бы, всем понятно, зачем необходима подвеска автомобилю, но далеко не все, особенно долго ездившие в детстве на советских велосипедах, понимают, зачем нужны велосипедные вилки.
Один из важных аргументов – это красота и стиль, ведь современные вилки выглядят очень внушительно, а правильная маркировка и хорошо подобранная к стилю катания модель произведут яркое впечатление на профессионалов, а уж эти девушки, которым так нравятся розовые расцветки штанин…

Конечно, это всё юмор. Амортизация очень важна по нескольким причинам:

1. Удобство. Без тряски и постоянных ударов в руки катание намного комфортнее.
2. Здоровье. Те же удары в руки, а в особенности, постоянная вибрация, передающаяся на запястья, может быть очень опасной при агрессивном и частом катании – наши суставы быстро стареют и начинают болеть от такой нестандартной нагрузки, им требуется защита.
3. Управляемость. Подпружиненные движения на кочках, на поворотах – залог сохранения курса, так как амортизационная вилка для велосипеда принимает на себя те перегрузки, которые иначе бы ушли на колесо и привели к юзу.
4. Экономия сил. «Проглатывая» мелкие неровности дороги, амортизатор принимает на себя те импульсы, которые гасили бы усилие велосипедиста по движению вперёд.

В итоге, необходимость установки амортизационных вилок сейчас понимается всеми, и лишь самые недорогие байки (а также и самые высокотехнологические, в силу совершенно иной компоновки) не оснащаются ими.

Предыстория.

Варианты подвесок мотоциклов настолько же разнообразны, как и у автомобилей

Конечно, на мотоцикле всего два колеса, но это и заставляет инженеров уделять подвескам более пристальное внимание. Самым распространенным вариантом задней подвески мотоцикла является маятник с двумя амортизаторами или маятник с одним амортизатором (моноамортизатором)

Самым распространенным вариантом передней подвески является телескопическая вилка. Хотя, как ни странно, до сих пор распространены мотоциклы в стиле круизер, вообще не имеющие задней подвески — так называемый «хардтейл» («сухая рама» или»сухарь»). В этом случае ось заднего колеса проходит через раму. Это своеобразная дань истории, ведь вплоть до 20-х годов прошлого века единственное, что находилось между дорогой и задницей ездока были пружины под седлом и давление в шинах.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Источник
