Как сделать светодиодную лампу своими руками?

Лампы накаливания давно отжили свой век, а на смену им пришли различные энергосберегающие технологии. Даже на государственном уровне с 2009 года введено ограничение на максимально допустимую мощность ламп Ильича – не более 100 Вт, с целью снизить энергопотребление бытового сегмента. Единственным камнем преткновения в массовом использовании энергосберегающих ламп является их цена. Поэтому в качестве альтернативы мы рассмотрим, как сделать светодиодную лампу своими руками из имеющихся средств.

Идея N1 – Галогенка в помощь

Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.

Для работы вам потребуются такие элементы:

• Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки. Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.
• Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
• Клей, герметик или другой материал для закрепления светодиодных элементов.
• Соединительные провода, основание для фиксации светодиодов в LED лампочке.
• Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.

При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.

Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:

Рис. 1: схема расположения светодиодов

Процесс изготовления светодиодной лампочки будет состоять из следующих этапов:

• С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.

Рис. 2. Удалите герметик от выводов

Важно не переусердствовать, чтобы не сломать корпус.

• Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.

Рис. 3: подготовьте основание для светодиодов

• В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
• Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.

Рис. 4. Зафиксируйте светодиоды на основании

• Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.

Рис. 5. Спаяйте по выбранной схеме

• К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.21 ПУЭ.
• По окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
• Установите диск со светодиодными элементами в корпус лампочки.

Рис. 6. Установите диск в корпус

Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.

Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.

Идея N2 – Из энергосберегающей лампочки

Люминесцентные лампы также относятся к категории энергосберегающих, однако в их состав входит токсическая ртуть, пары которой опасны для человека. К сожалению, именно колба является слабым местом этих энергосберегающих лампочек. В результате разгерметизации трубки газовая смесь выходит наружу, и устройство освещения люминесцентного светильника приходит в негодность. Однако переделать его в диодную лампочку под силу даже начинающему электрику.

Для этого вам потребуется компактная люминесцентная лампа, вышедшая со строя, несколько светодиодов и драйвер для них. Проще всего взять драйвер из светодиодной лампы, но если его под рукой нет, можно изготовить своими руками. Простейший способ изготовить драйвер – собрать схему из входного конденсатора, резисторов и моста, приведенного на схеме ниже:

Рис. 7. Схема драйвера для лампы

Процесс будет состоять из следующих этапов:

• Разберите люминесцентную компактную лампу, однако делайте это на открытом воздухе, чтобы пары ртути не оказались в помещении.

Рис. 8: разберите люминесцентную лампу

Многие модели выполняются литыми, поэтому их придется распилить.

• Удалите из корпуса остатки люминесцентной компактной колбы, верхнюю часть пластика и электронный блок. У вас должен остаться цоколь с выводами и пластиковый корпус.

Рис. 9. Удалите электронный блок из корпуса

• Затем, изготовьте диск со светодиодными элементами по размерам внутреннего отверстия люминесцентной лампочки. Процедура выполнения приведена в описании предыдущей идеи.
• Припаяйте готовый или самодельный драйвер в корпус, по габаритам он должен прятаться настолько, чтобы свободно закрывался диском.

Рис. 10. Припаяйте самодельный драйвер

• Припаяйте и зафиксируйте диск со светодиодами при помощи клея – самодельный светильник готов.

Рис. 11. Припаяйте диск к драйверу и установите в корпус

Этот вариант светодиодной лампы вы уже можете подключать в сеть 220 В напрямую.

Идея N3 –Использование LED ленты

Еще одним способом получения светодиодной лампочки в домашних условиях является сборка светильника из LED лент. По своей конструкции светодиодная лента является универсальным осветительным прибором – ее можно смонтировать практически на любую поверхность. Поэтому роль светодиодной люстры с такими лампочками может выполнять какая угодно конструкция.

Однако у диодных лент есть и весомый недостаток – для питания моделей внутренней установки используется безопасное напряжение 12 В, соответствующее требованиям п.1.7.50 ПУЭ. Для реализации такого электроснабжения необходимо устанавливать отдельный блок питания. Размеры такого преобразователя довольно внушительны, поэтому эту идею актуально реализовать в тех местах, где его можно спрятать, к примеру, в нише подвесного потолка.

• Определите необходимую длину светодиодной ленты для лампы, исходя из требуемой яркости освещения. Как правило, для каждой модели этот параметр указывается в паспортных данных.
• Подберите блок питания достаточной мощности для подключения выбранной длины ленты.
• Разрежьте светодиодную полосу на отрезки по обозначенным на ней отметкам. Наиболее удобно выбирать длину отрезков по минимуму ( по 3 – 4 светодиода), их легко наклеить на любую деталь.

Рис. 12. Разрежьте светодиодную ленту

• Разрежьте пластиковую трубу на части и приклейте на нее светодиодную ленту.

Рис. 13. Разрежьте пластиковую трубу на части и приклейте ленту

• Припаяйте полученные отрезки параллельно по несколько кусков для одной лампы.

Рис. 14. Припаяйте нужное количество кусков ленты

• Выводы от светодиодной ленты подключите к цоколю, можно взять от старой лампочки накаливания, люминесцентной или присоедините напрямую к блоку питания.

Рис. 15. Подключите лампу к цоколю

Вот вы и получили собранный светильник из LED ленты, который полноценно заменит магазинную лампу. Однако заметьте, на ней имеются оголенные контакты, поэтому при установке лампы в светильник или нишу цепь должна быть обесточена.

Идея N4 – Из светодиодов

Этот способ подойдет в том случае, когда у вас есть готовый прибор освещения или хотя бы каркас под него. В качестве примера можно взять настольный светильник, бра или припотолочную люстру. Для изготовления вам понадобится светодиод или сборка из нескольких единиц, радиатор охлаждения и блок питания для мобильного телефона.

Рис. 16. Светодиодный модуль и радиатор

Следует отметить, что светодиодные элементы выбираются в соответствии с мощностью блока питания, если одного источника питания недостаточно, возьмите два.

Процесс изготовления светодиодной лампы будет состоять из следующих этапов:

• Соотнесите габариты будущего прибора освещения, блока питания и радиатора, они должны нормально размещаться внутри корпуса.
• При необходимости распилите пластиковый корпус блока питания и извлеките из него плату.

Рис. 17. Распилить пластиковый корпус и извлечь плату

Если запаса пространства хватает, оставьте корпус на месте, он будет выступать в роли основной изоляции.

• Установите светодиодную сборку на радиатор охлаждения и зафиксируйте с помощью термоустойчивого клея.

Рис. 18. Установите светодиодную сборку на радиатор охлаждения

В некоторых моделях фиксацию можно произвести болтовым соединением.

• Подключите контакты блока питания к выводам светодиода при помощи клеммного зажима.

Рис. 19. Подключите выводы

• Подключите ввод источника лампы к сети питания напрямую. Если вы хотите заменить старую лампу, то подсоедините к выводам цоколя от старой лампы.

Рис. 20. Готовый светильник на светодиодах

Самодельная светодиодная лампа готова и ее можно включить в цепь питания напрямую.

Видео инструкция

Источник

Как за 500 рублей сделать лампу-стерилизатор для дома

Медицинское оборудование в России всегда было в дефиците, а во время самоизоляции из-за эпидемии стало совсем туго. Но разве это проблема?

Настоящий гик соберет стерилизатор за копейки и пару часов, используя запчасти из ближайшего хозмага.

Вентиляторы от старого ПК тоже пойдут в дело.

ВНИМАНИЕ: при работе любых стерилизаторов люди должны покинуть обрабатываемое помещение — возможны ожоги слизистых оболочек и кожи. После обработки необходимо тщательно проветрить.

Бактерицидные лампы

Компактная маломощная бактерицидная лампа

Существует несколько типов стерилизаторов, среди которых наибольшее распространение для обработки помещений получили так называемые «кварцевые» и «бактерицидные» лампы.

В основе каждой из них лежит ртутная люминисцентная лампа, излучающая свет ультрафиолетового спектра, которая заключена в оболочку из кварцевого стекла или специальной керамики.

Сам по себе ультрафиолет убивает микрофлору и разнообразные организмы. Однако, при излучении УФ-спектра высокой мощности на определенных длинах волн может происходить озонирование — превращение кислорода в озон.

Озон является сильнейшим окислителем и только он гарантированно борется с любой микрофлорой, включая вирусы. Однако, он крайне вреден для человека и животных.

С правильным светофильтром работа ультрафиолетовой лампы выглядит так

Внутренняя поверхность оболочки может покрываться дополнительным покрытием, от которого во многом зависят свойства лампы и её применение.

Именно благодаря им ультрафиолетовые лампы могут быть

• озоновыми (фактически слабый озонатор) — излучают жесткий УФ-спектр, запускающий образование озона из кислорода, содержащегося в воздухе,
• безозоновыми — на колбе такого прибора нанесено специальное покрытие, пропускающее более «мягкие» УФ-волны, под действием которых озон вырабатывается в малых количествах.

По параметрам функционирования лампы могут быть

• открытыми — от ультрафиолетового излучения здесь ничто не защищает и оно рассеивается по всему помещению
• закрытыми (рециркуляционными) — обрабатываются определенные объекты либо воздух, засасываемый внутрь прибора.

ВНИМАНИЕ: при работе любой лампы с выделением озона важно как можно чаще подвергать проветриванию помещение.

Как добыть бактерицидную лампу?

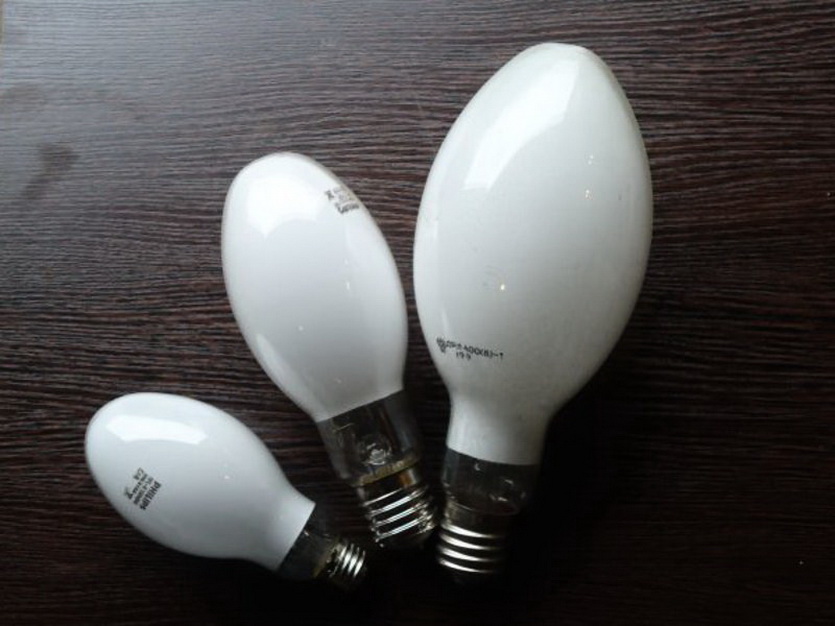

Стандартные ДРЛ-лампы из российской розницы

Для этого понадобится дуговая ртутная лампочка (ДРЛ) мощностью не менее 125 ватт любого производителя, применяемая для внешнего и промышленного освещения.

ДРЛ (Дуговая Ртутная Люминесцентная) — двух-, трёх- или четырёхэлектродная газоразрядная лампа, в которой для освещения используется горение электрической дуги между электродами в атмосфере, насыщенной парами ртути.

Ее необходимо обернуть тканью, после чего аккуратно расколоть колбу ударом молотка. Так же можно аккуратно зажать в тисках или разрезать с помощью дремеля.

Пошаговый результат процесса извлечения ртутной колбы на цоколе

При этом нужно постараться, чтобы внутренняя излучающая трубка не была повреждена — внешняя оболочка необходима только для корректировки спектра (в том числе для ликвидации жесткого излучения, активно производящего озон).

ВНИМАНИЕ: Разбивать лампу необходимо вне жилых помещений! Внутренняя колба содержит ртуть! Не выбрасывать лампы и их отходы — они подлежат утилизации в специализированных центрах

После нужно аккуратно извлечь из ткани цоколь со стеклянной трубкой, вытряхнуть в ту же ткань осколки и отложить в сторону. Все дальнейшие операции будут проводиться только с колбой на цоколе.

Строим сами УФ-лампу

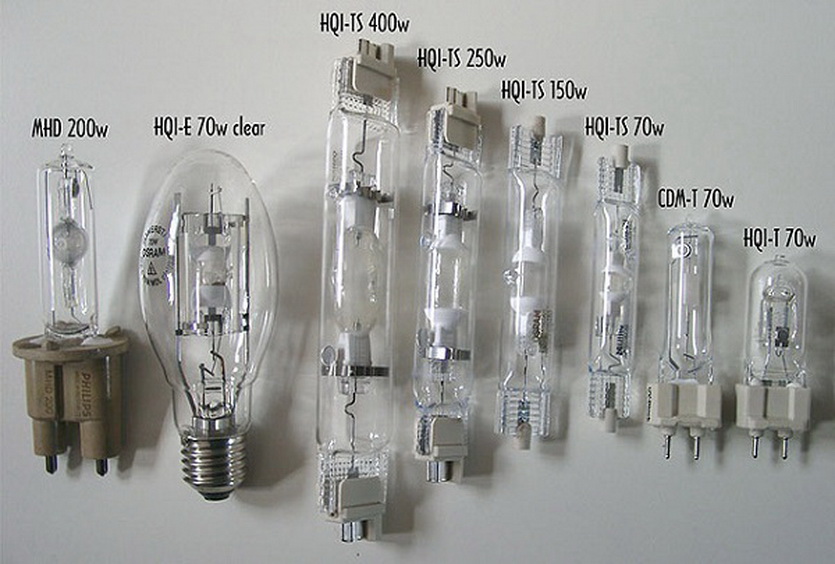

Ртутные источники УФ-излучения различных типов

ВАЖНО: При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов.

Для самоделки нам потребуются самые простые комплектующие. К примеру:

1. Лампа ДРЛ OSRAM 160 Вт (E40): от 300 рублей (1 шт)

2. Патрон E40 керамический: от 20 рублей (2 шт)

3. Лампа накаливания 500 Вт (E40): от 300 рублей (1 шт)

Цоколь, лампа, дроссель на простейшем основании

Сначала закрепляем патроны на надежном основании, или простейшем настольном светильнике не из пластика или ткани.

Один из патронов, предназначенный для обычной лампы накаливания, можно заменить на родной дроссель для ДРЛ-лампы. Будет дороже, но надежнее и проще в какой-то степени.

Патрон для лампы накаливания нужно подключить параллельно патрону для лампы ДРЛ [если слово «параллельное подключение» не понятно, лучше пройти мимо этого материала и купить готовый прибор].

Ртутная лампа требует стабилизированный ток, который даёт пусковой дроссель. Но его стоимость даже на вторичном рынке балансирует от 200 до 800 рублей, что сразу повышает стоимость сборки.

После возводим вокруг защитный каркас из подходящих материалов (по ситуации и конструкции): можно вырезать большие отверстия в «мертвом» блоке питания от ПК, все что угодно, лишь бы немного оградить ртутную лампу от внешних воздействий.

Следующий пункт плана — получить начинку лампы по предыдущему пункту статьи. После достаточно вставить её в патрон и подключить к сети.

Превращаем УФ-лампу в закрытый озонатор

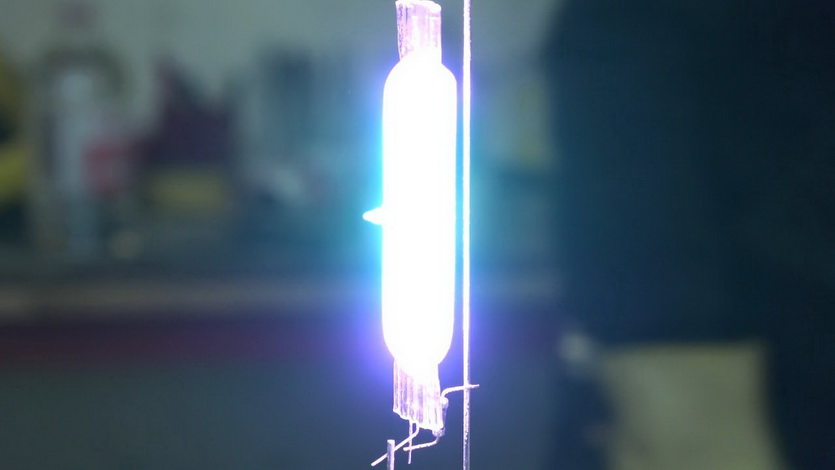

Открытая ртутная бактерицидная лампа

Устройство из открытого в закрытый озонатор закрытого типа, основным «поражающим фактором» которого станет озон, который будет обеззараживать как сам воздух, так и все, до чего сможет дотянуться.

Для обработки потребуется чуть больше времени, но

• озон убивает бактерии, вирусы, плесень и самые стойкие микроорганизмы,
• озон — газ, поэтому будет происходить обработка даже скрытых от прямого излучения уголков,
• озон имеет специфический запах и проще распознать включенное устройство,
• озон менее агрессивно «съедает» краску с обрабатываемых поверхностей.

Для создания закрытого озонатора потребуется поместить лампу в металлический корпус с вентиляционными решетками.

Добавь вентиляторы, убери отверстия – получится закрытая система обработки воздуха

Лучше всего — небольшой корпус от гаджета или компьютера с удалением лампы от стенок хотя бы на 10 сантиметров. Монтаж в таком случае необходимо проводить термостойкими материалами (провода и колодки — тоже).

С противоположных сторон потребуется сделать вырезы и установить сантехнические или компьютерные вентиляторы, предварительно выведя их питание наружу. Один вентилятор должен «засасывать» воздух, второй — выводить его наружу после обработки лампой.

Можно включать: 10-20 минут хватит для полной обработки комнаты на 20 квадратных метров.

Стоит ли тратить время?

ДРЛ-лампа на обычном месте работы

Кроме экономии средств и возможности занять чем-то руки, данный вариант не имеет никаких преимуществ перед множеством готовых вариантов.

Однако, подходящие ДРЛ- или ДРВ-лампы можно найти в любом строительном магазине, да и в небольших хозмагах они встречаются.

Тем не менее, стоит поискать что-то более приличное в аккуратном корпусе заводской сборки.

На AliExpress таких устройств огромное количество, часто стерилизаторы оттуда перепродают на «Авито» и «Юле».

Качество свечения ДРЛ низкое, можно найти списанную бесплатно

Если интересно, можно посмотреть варианты в нашем прошлом материале — здесь найдутся и устройства, и сценарии их применения с комментариями.
