Сетевой график производства ремонта

Сетевой график ремонта

2.2.2 Сетевой график ремонта является организационно-распорядительным документом, содержащим графическое описание процесса ремонта установки (составной части или системы) с указанием последовательности, продолжительности и сроков производства работ, рабочих смен, профессионального и численного состава ремонтного персонала.

Сетевой график ремонта разрабатывается в соответствии с «Методическими указаниями по разработке и применению системы сетевого планирования и управления при ремонте оборудования электростанций».

2.2.2 Сетевой график ремонта является организационно-распорядительным документом, содержащим графическое описание процесса ремонта установки (составной части или системы) с указанием последовательности, продолжительности и сроков производства работ, рабочих смен, профессионального и численного состава ремонтного персонала.

Сетевой график ремонта разрабатывается в соответствии с «Методическими указаниями по разработке и применению системы сетевого планирования и управления при ремонте оборудования электростанций».

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Смотреть что такое «Сетевой график ремонта» в других словарях:

РД 153-34.0-20.608-2003: Методические указания. Проект производства работ для ремонта энергетического оборудования электростанций. Требования к составу, содержанию и оформлению — Терминология РД 153 34.0 20.608 2003: Методические указания. Проект производства работ для ремонта энергетического оборудования электростанций. Требования к составу, содержанию и оформлению: 2.2.1 Ведомость планируемых работ по ремонту… … Словарь-справочник терминов нормативно-технической документации

РД 153-34.0 -20.608-2003: Методические указания. Проект производства работ для ремонта энергетического оборудования электростанций. Требования к составу, содержанию и оформлению — Терминология РД 153 34.0 20.608 2003: Методические указания. Проект производства работ для ремонта энергетического оборудования электростанций. Требования к составу, содержанию и оформлению: 2.2.1 Ведомость планируемых работ по ремонту… … Словарь-справочник терминов нормативно-технической документации

СТО Газпром 2-2.3-141-2007: Энергохозяйство ОАО «Газпром». Термины и определения — Терминология СТО Газпром 2 2.3 141 2007: Энергохозяйство ОАО «Газпром». Термины и определения: 3.1.31 абонент энергоснабжающей организации : Потребитель электрической энергии (тепла), энергоустановки которого присоединены к сетям… … Словарь-справочник терминов нормативно-технической документации

Инфраструктура — (Infrastructure) Инфраструктура это комплекс взаимосвязанных обслуживающих структур или объектов Транспортная, социальная, дорожная, рыночная, инновационная инфраструктуры, их развитие и элементы Содержание >>>>>>>> … Энциклопедия инвестора

источник — 3.18 источник (source): Объект или деятельность с потенциальными последствиями. Примечание Применительно к безопасности источник представляет собой опасность (см. ИСО/МЭК Руководство 51). [ИСО/МЭК Руководство 73:2002, пункт 3.1.5] Источник … Словарь-справочник терминов нормативно-технической документации

Источник

Сетевой график ремонта типового оборудования.

Сетевой график — это графическая модель ремонтного про­цесса в подготовительный, остановочный и пуско-наладочный периоды, отражающая взаимосвязи между работами, необхо­димыми для достижения конечной цели. Такие графики позво­ляют наглядно представлять взаимосвязь и последовательность выполнения работ, анализировать возможные пути достижения заданного результата и выбирать наиболее выгодный из них (см. рис. 3.1).

Для построения сетевых графиков необходимо знать содер­жание и продолжительность ремонтных операций, затраты труда и времени на каждый вид работ. График позволяет установить необходимость и возможность кооперирования со смежными службами и ремонтными подразделениями, а также время поступления материалов и запасных частей. В период ремонтов на графике отмечают фактическую продолжитель­ность выполнения плановых работ. Это позволяет выявить не­точности планирования и избежать их при составлении после­дующих графиков.

Использование методов сетевого планирования позволяет сократить простои оборудования в ремонте на 25—30% (в от­дельных случаях на 50%), а трудоемкость работ — на 10— 20%.

Установлены единая характеристика элементов сетевого графика и методика их изображения. Элементами сетевого графика являются работы и события. Непрерывная последо­вательность работ в сетевом графике называется путем. Дли­на пути определяется продолжительностью лежащих на нем работ. При наибольшей длине путь между начальным и конеч­ным событием называется критическим’, его продолжительность (в днях или часах) определяет срок окончания ремонта в це­лом. Критический путь позволяет заранее установить те ра­боты, от которых зависит срок ремонта, и сосредоточить вни­мание на их выполнении.

Работа — производственный процесс, требующий опреде­ленных затрат труда (например, разработка компрессора). На сетевом графике этот элемент изображают сплошной стрелкой. Наименование работ пишется над стрелкой, а их продолжи­тельность— под ней. Зависимость — процесс, требующий за­трат времени (например, выдержка межступенчатых аппара­тов под давлением при их испытании); на графике его изобра­жают штриховой стрелкой.

Событие — факт окончания одной или нескольких работ, не­обходимой и достаточной для начала последующих работ (на­пример, сборка подшипников); на сетевом графике событие изображают кружком. Событие, не имеющее предшествующих работ, называется начальным, не имеющее последующих ра­бот— конечным. В сетевом графике могут быть одно началь­ное событие (например, подготовительные ремонтные работы) и одно конечное (определяющее готовность агрегата к сдаче в эксплуатацию). Датой начала работ считается календарный срок, соответствующий начальному событию сетевого графика, а датой окончания — календарный срок, соответствующий ко­нечному событию.

Продолжительность работ, увязываемая в сетевом графике, называется временной оценкой. Некоторые работы имеют оп­ределенный резерв времени, т. е. некоторое число дополнитель­ных дней, в течение которых можно еще выполнять данную ра­боту без задержки остальных работ. При этом различают два вида резерва: полный и свободный. Полный резерв — время, в пределах которого молено увеличить продолжительность рабо­ты без изменения срока ремонта (при этом допускается сме­щение срока начала некоторых событий). Свободный резерв — время, в пределах которого можно увеличить продолжитель­ность работы без изменения срока начала последующих работ. Работы, лежащие на критическом пути, не имеют резерва вре­мени.

Направление стрелок в сетевом графике принято слева на­право, нумерация событий возрастает по мере удаления их вправо.

При составлении сетевого графика необходимо следить за тем, чтобы не образовывались циклы, т. е. чтобы стрелки, изо­бражающие работы, не возвращались к тому событию, откуда они вышли, и чтобы один их конец не повисал свободно. Все события, кроме конечного, должны иметь последующую рабо­ту. Каждая работа определяется однозначно, т. е. присущей только ей парой событий. Номер события на сетевом графике проставляют в кружке, продолжительность работы (а часто и число рабочих) — над стрелкой, обозначающей работу.

На рис. 3.1 в качестве примера представлен сетевой график- технологии ремонта колонного аппарата. Расшифровка работ приведена ниже:

На сетевом графике технологии ремонта колонны просле­живаются четыре параллельные линии работ. Кроме того, на верхней линии имеется две параллельные работы между собы­тиями 5 и 7. Зависимость 10—12 является фиктивной работой, поэтому обозначена штриховой линией. Следовательно, собы­тие 10 введено как дополнительное. На стрелках указаны за­траты времени на ремонт (в чел.-днях). Для нахождения кри­тического пути определяют продолжительность работы по всем возможным путям. Продолжительность работ 0—1—2— 11—14 составляет 44 чел.-дня, работ 0—1—2—3—4—12—13— 14 — 57 чел.-дней, а работ 0—1—2—5—6—7—8—9—12—13— 14—176 чел.-дней. Таким образом, последний путь будет наи­более продолжительным, т. е. критическим. На чертеже он обозначен двойной линией.

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим.

Опора деревянной одностоечной и способы укрепление угловых опор: Опоры ВЛ — конструкции, предназначен­ные для поддерживания проводов на необходимой высоте над землей, водой.

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций.

Источник

Сетевое планирование при организации ремонта оборудования

Для улучшения планирования и управления ремонтным произ­водством на специализированных предприятиях целесообразно использовать сетевые графики, которые являются основой сетево­го планирования и управления, позволяющего анализировать правильность кооперации и взаимосвязи ремонтных предприя­тий, выявлять резервы ремонтного производства и сокращать сроки ремонта оборудования.

Основой для составления сетевого графика является перечень событий и работ по рассматриваемому производственному про­цессу (ремонт оборудования, техническая подготовка и др.).

Сетевой график — это технологическая модель производствен­ного процесса, наглядно показывающая взаимосвязь подлежащих выполнению работ. В отличие от линейных сетевые графики об­ладают большой наглядностью и логичностью. Это особенно за­метно при ремонте сложных объектов с большим количеством ис­полнителей.

Сетевой график планирования позволяет предусмотреть и учесть все организационные, производственные и технологичес­кие издержки времени, связанные с оформлением приема в ре­монт, подготовкой, проведением ремонта и сдачей готовой про­дукции, а также выявить организационные и технологические резервы, позволяющие провести ремонт в более сжатые сроки и с меньшими издержками производства.

При сетевом планировании применяются следующие термины и понятия.

Работа — это процесс, на который расходуется время и трудо­вые ресурсы. На графике работа обозначается безмасштабной стрелкой.

Событие обозначает сам факт начала или окончания какой-либо работы. На событие не расходуется ни время, ни ресурсы. Оно обычно изображается на графике кружком. События нумеру­ются порядковыми числами 0, 1, 2 и т.д. Между двумя смежными событиями может быть только одна работа. Продолжительность работы обозначается буквой t с индексами номеров начального и конечного событий, например: t_1-2; t_2-3 и т.д.

Последовательность событий показывает, какое событие не может произойти до выполнения предыдущего. Порядок событий определяется направлением стрелок.

Фиктивная зависимость — связь между событиями, не требую­щая затрат времени. Она обозначается так же как и работа, но стрелку делают пунктирной.

Путем называется любая последовательность работ в сети. Продолжительность (длина) любого пути (t) равна сумме продолжительностей составляющих его работ.

Критический путь — это путь, имеющий наибольшую продол­жительность, т.е. наибольшее время, расходуемое на переход от начального к конечному событию. Обозначается на рисунке жир­ной линией или двумя линиями. События критического пути не имеют резервов времени.

Основными элементами сетевого графика являются стрелки, отображающие виды работ, и кружки между стрелками, обозна­чающие события — переход от одной работы к другой или, точ­нее, факт окончания одной работы или начала последующей. В каждом графике могут быть два особых события — исходное, не являющееся результатом каких-либо работ, и завершающее, кото­рое является конечной целью выполнения данного комплекса ра­бот, например, сдача объекта в эксплуатацию, испытание отре­монтированной машины и оборудования.

Сетевой график вычерчивается не в масштабе, структура его может быть весьма различна.

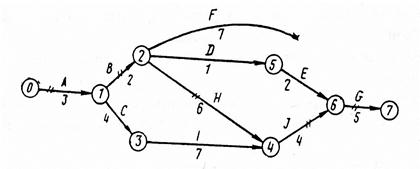

На сетевом графике (рис.29) работа А представлена стрелкой 0-1, под которой указана продолжительность работы в днях. Следующая за ней работа В продолжается 2 дня, а работа С — 4 дня. Работа В обозначается стрелкой 1—2, а работа С — стрел­кой 1—3, т. к. эти работы начинаются одновременно после окон­чания работы А. Продолжительность работы, как и любого про­цесса, может быть измерена в часах, днях, неделях и т.д. Работа может иметь и другие оценки — трудоемкость, стоимость и т.п.

Рис. 29.Принципиальная схема сетевого графика

В практике построения сетевых графиков иногда необходимо прибегать к фиктивным работам, отображающим логическую связь между отдельными работами, обозначая, что начало одной или нескольких работ зависит от окончания других одной или нескольких работ, с ней связанных.

Стрелки на сетевом графике, соединяющие два события, пред­шествующие данной работе и следующие за ней, позволяют зако­дировать работы, представленные на сетевом графике. Так, рабо­та А (см. рис. ) имеет код 0—1, работа В — код 1—2, работа С — код 1—3, работа Н — код 2—4 и т.д.

Критических путей с одинаковой продолжительностью может быть несколько.

Для того чтобы найти раннее начало и позднее окончание ра­бот, входящих в событие и выходящих из него, необходимо каж­дый кружок сетевого графика разбить на четыре части. В верхнем секторе записывается номер события, в нижнем — номер предше­ствующего события, через которое к данному идет максимальный путь. В левом секторе события записывается раннее начало после­дующей работы t_B P . H , а в правом секторе — позднее окончание пре­дыдущей работы t_A П.О . Следует иметь в виду, что раннее начало работ или позднее их окончание есть счет времени от начала или конца работ по сетевому графику.

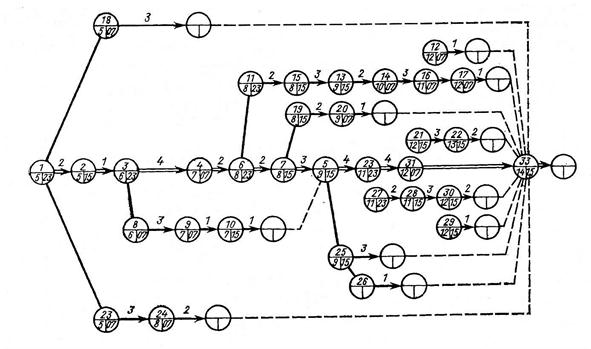

Рис.30.Сетевой график ремонта печи.

Главной задачей руководителей при составлении плана и в процессе производства работ является сокращение продолжитель­ности работ, попавших на критический путь, тщательный контроль за соблюдением установленных сроков выполнения этих работ и принятие необходимых мер для их выполнения.

При составлении сетевых графиков необходимо соблюдать ряд правил: нельзя допускать тупиков, т.е. событий, после кото­рых не начинается ни одна работа. Тупик указывает либо на ошибку, либо на то, что результат работ, предшествующих этому событию, не нужен; не должно быть событий, в которые не вхо­дит ни одна работа, за исключением событий, которые для дан­ной сети являются исходными; не должно быть замкнутых конту­ров — их наличие указывает на случайную или логическую ошиб­ку, допущенную при построении сети, эту ошибку нужно устра­нить во избежание более крупных ошибок в планировании; нельзя обозначать разные работы одинаковым шифром (кодом) — такие ошибки возможны при параллельном выполнении ряда работ. В этом случае необходимо прибегать к дополнительным событиям и фиктивным работам.

Перед построением сетевого графика надо составить ведо­мость работ с указанием трудоемкости и продолжительности от­дельных видов работ. При этом должны быть использованы про­грессивные нормативы трудоемкости.

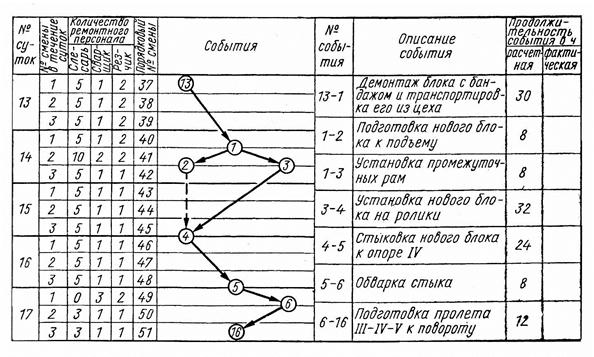

Ответственные исполнители, получив задание, составляют тех­нологию ремонта данного узла в виде частных сетевых графиков (рис.31), в которых должны быть наиболее полно отражены пос­ледовательность и взаимосвязь между работами по ремонту от­дельных узлов.

Рис.31. Сводный сетевой график ремонта печи

Во время производства работ большое внимание уделяется ра­ботам, лежащим на критическом пути, так как нарушение сроков их выполнения может привести к срыву графика.

Описание событий, помещенное рядом с сетевым графиком, делает его более наглядным и доходчивым для исполнителей. На этом графике с помощью стрелок (характеризующих работу и за­висимость) и кружков (характеризующих результат одной или не­скольких работ) показывают последовательность и взаимосвязь работ по ремонту узла.

По частным сетевым графикам составляют сводный сетевой график (рис. 31). При этом выясняется последовательность и вза­имосвязь ремонта узлов (табл.10).

Общая продолжительность ремонта определяется длиной кри­тического пути, который составляет работы, имеющие нулевой резерв времени (критический путь показан двойной линией). Ра­бота, продолжительность которой не определяет конечного срока ремонта, показана на графике одинарной стрелкой. Если расчет­ная продолжительность критического пути превышает норматив­ный срок ремонта, то разрабатывают мероприятия по сокраще­нию критического пути. В этом случае пересматривают и уточня­ют первоначальные временные оценки, рассматривают возможности изменения технологии ремонта узлов с целью максимального совмещения работ, приводя бригады на отдельных участках на 2-3-сменную работу, повышают механовооруженность на напряженных участках.

Табл. 10.Последовательность ремонтных работ

Шифр (код) работы

События (виды работ)

Остановка и охлаждение вращающейся печи Удаление футеровки Ревизия подшипников опорных роликов Замена опорных роликов Выверка бандажей с установкой прокладок Поворот подвенцовой шестерни на 180° Замена контрольных роликов Ревизия редуктора Ремонт уплотнителя холодного конца печи Ремонт уплотнителя горячего конца печи Ревизия цапфовых подшипников концетратора Выверка горизонтальности концетратора Поворот венцов пары концетратора на 180° Замена сменных листов концетратора Замена колосников концетратора Замена кожуха концетратора Замена печи концетратора Замена циклонов Ремонт корпуса дымососа Ревизия ротора Замена стенок электрофильтра Замена механизма встряхивания Ремонт пневмовентовых насосов Ревизия шнеков Ремонт гранулятора Ревизия редуктора гранулятора Ремонт балок колосникового холодильника Замена колосников холодильника Замена волочильных цепей и воронок холодильника Ревизия привода муфт Футеровка печи Проверка и регулировка осей печи Пуск печи в эксплуатацию

Система сетевого планирования дает возможность:

— выявить критические работы и обратить особое внимание руководителей на их выполнение;

— получить данные о фактическом состоянии работ и, исполь­зуя их, осуществлять непрерывное планирование работ путем кор­ректировки планов с учетом возникающих изменений;

— более эффективно использовать имеющиеся ресурсы путем выявленных критических работ и резервов времени на остальных (некритических) работах.
