Схемы обвязки противовыбросового оборудования

Типовые схемы обвязки противовыбросового оборудования

В соответствии с указанным ГОСТом предусмотрено 10 типовых схем обвязки ОП:

• схемы 1 и 2 — с механическим (ручным) приводом превенторов;
• схемы 3-10 — с гидравлическим приводом превенторов.

На рис. 8.1 приведены схемы 1, 3, 7 и 10. Схема включает блок превенторов (плашечные с ручным или гидравлическим управлением, кольцевой, соединительные катушки и крестовина), станцию гидроуправления превенторами и гидроуправляемыми задвижками и манифольд противовыбросового оборудования , состоящий из блока глушения, блока дросселирования с запорной и регулирующей арматурой, напорных трубопроводов и блока сепаратора бурового раствора.

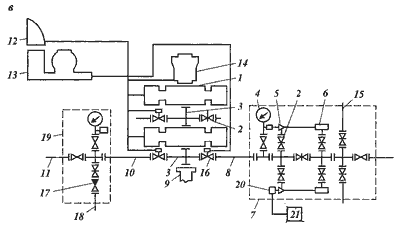

Рис. 8.1 . Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862-90:
а — схема 1; б — схема 3; в — схема 7; г — схема 10; 1 — превентор плашечный; 2 — задвижка с ручным управлением; 3 — крестовина; 4 — манометр с запорным и разрядным устройствами; 5 — регулируемый дроссель с ручным управлением; 6 — гаситель потока; 7 — блок дросселирования; 8 — линия дросселирования; 9 — устье скважины; 10 — линия глушения; 11 — прямой сброс; 12 — вспомогательный пульт; 13 — гидроуправление превенторами с основным пультом; 14 — кольцевой превентор; 15 — отвод к сепаратору; 16 — задвижка с гидроуправлением; 17 — обратный клапан; 18 — отвод к буровым насосам; 19 — блок глушения; 20 — регулируемый дроссель с гидроуправлением; 21 — пульт управления дросселем; 22 — к системе опробывания скважины

Типовые схемы обвязки ОП по ГОСТ 13862—90 устанавливают минимальное количество необходимых составных частей блока превенторов и манифольда , которые могут дополняться в зависимости от конкретных условий строящейся или ремонтируемой скважины.

В ОП для бурения допускается уменьшение условного диаметра прохода линий, соединяемых с дросселем, и линий глушения до 50 мм, увеличение условного диаметра прохода линий дросселирования до 100 мм. При этом условный диаметр прохода боковых отводов устьевой крестовины должен быть не более условного диаметра прохода подсоединяемой линии манифольда.

Допускается также применять станции гидропривода с номинальным давлением из следующего ряда: 16; 25; 32; 40 МПа.

Источник

ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ.

Противовыбросовое оборудование предназначено для герметизации устья скважины с целью предотвращения открытых выбросов жидкости или газожидкостной смеси и фонтанов при бурении, испытании, опробовании и освоении скважины. Основная причина этих явлений — превышение пластового давления (давления в продуктивном пласте залежи) над давлением промывочной жидкости, заполняющей скважину:

где Рпл — пластовое давление; р-плотность промывочной жидкости; g-ускорение свободного падения; z-глубина скважины.

Пластовое давление возрастает примерно на 0,1 МПа на каждые 10 м глубины залегания пласта. Однако встречаются изолированные участки с аномально низким или высоким пластовым давлением, не подчиняющимся этому правилу. Интенсивность фонтанирования и выбросов возрастает с увеличением перепада давлений.

Открытые фонтаны и выбросы представляют опасность для обслуживающего персонала, приводят к загрязнению окружающей среды и пожарам, тушение которых требует больших трудовых и материальных затрат. Противовыбросовое оборудование должно обладать абсолютной надежностью и высокой степенью готовности. Только тогда можно обеспечить своевременное пере­крытие устья скважины при наличии или отсутствии в ней бурильной колонны. При этом должна быть обеспечена возможность выполнения следующих технологических операций:

расхаживание, проворачивание и протаскивание бурильных труб с замковыми соединениями и обсадных труб с муфтами;

закрытая циркуляция промывочной жидкости с противодавлением на пласт;

закачка раствора в пласт буровыми либо цементировочными насосами.

В состав противовыбросового оборудования входят: превенторы, устьевая крестовина, надпревенторная катушка и разъемный желоб, составляющие стволовую часть превенторного оборудования; манифольды для обвязки стволовой части противовыб­росового оборудования, обеспечивающие возможность управления скважиной при газонефтепроявлениях; станции управления превенторами и манифольдом

Существует большое разнообразие конструкций скважин и условий бурения, поэтому для обеспечения надежности охраны окружающей среды и недр земли схемы оборудования устья скважин стандартизованы. ГОСТ 13862—80 предусматривает четыре типовых схемы оборудования устья скважин с числом плашечных превенторов от одного до четырех при бурении на суше. Схемы оборудования при установке превенторов на дне моря и большой толще воды значительно сложнее. Противовыбросовое оборудование устанавливают между устьем скважины и полом буровой установки. В связи с этим для уменьшения высоты и облегчения основания вышечно-лебедочного блока, масса и размеры которого возрастают с увеличением вы­соты пола буровой установки, необходимой для монтажа противовыбросового оборудования, превенторы и другие элементы его стволовой части должны быть компактными.

По правилам безопасности в нефтегазодобывающей промышленности установка противовыбросового оборудования обязательна при бурении на разведочных площадях, газоконденсатных и газовых месторождениях и на месторождениях с аномально вы­сокими пластовыми давлениями. Устье скважины оборудуется превенторами после спуска и цементирования кондуктора и промежуточной колонны. Противовыбросовое оборудование испытывается на прочность и герметичность.

В зависимости от ожидаемой интенсивности нефтегазопроявлений в скважине рекомендуются следующие схемы монтажа оборудования для герметизации устья скважины.

двухпревенторная с двумя линиями манифольда (Рис.15.1.а);

трехпревенторная с двумя линиями манифольда (Рис.15.1.б);

трехпревенторная с тремя линиями манифольда (Рис.15.1.в);

трехпревенторная с четырьями линиями манифольда . (Рис.15.1.г);

Рис.15.1. Схемы оборудования для герметизации устья скважин:

1-установка гидравлического управления; 2 — разъемный желоб; 3-фланцевая катушка; 4-универсальный превентор; 5 —плашечный превентор; 6 — гидроприводная прямоточная задвижка; 7 — быстродействующий (на открытие) клапан; 8 — напорная труба; 9 — фланец под манометр; 10 — запорное устройство и разделитель к манометру; 11— прямоточная задвижка; 12 — тройник; 13 — быстроразъемная полумуфта; 14 —крестови­на; 15 — быстросменный дроссель; 16 — регулируемый дроссель; 17 —отбойная камера- дегазатор; 18 — устьевая крестовина; 19 — колонная головка; / — линия глушения; // — линия дросселирования; III — резервная линия

Обвязка превенторов — манифольд — предназначена для управления давлением в скважине при нефтегазопроявлениях путем воздействия на пласт закачкой раствора и создания противодавления на него. Манифольд состоит из линий дросселирования и глушения, которые соединяются со стволовой частью оборудования для герметизации и представляют собой систему трубопроводов и арматуры (задвижки и регулируемые дроссели с ручным или гидравлическим управлением, манометры и др.).

Линия глушения соединяется с буровыми насосами и служит для закачки в скважину утяжеленного раствора по межтрубному пространству. При необходимости линия глушения используется для слива газированного бурового раствора в ка­меру-дегазатор циркуляционной системы буровой установки.

Линия дросселирования служит для слива бурового раствора и отбора флюидов из скважины с противодавлением на пласт, а также для закачки в скважину жидкости с по­мощью цементировочных агрегатов. В схеме, применяемой при бурении скважин с повышенной опасностью нефтегазопроявлений, верхняя линия дросселирования служит резервной. .

Манифольды рассчитывают на рабочее давление 21, 35, 70 МПа. В зависимости от конструкций задвижек они бывают двух типов: МП — с клиновыми задвижками и МПП — с прямоточными задвижками. Манифольды типа МП в блочном исполнении шифруются МПВ. В шифре манифольдов цифрами указывается диаметр их проходного отверстия (в мм) и рабочее давление (в МПа). Например, манифольд диаметром 80 мм (принимаемый в настоящее время для всех манифольдов) на давление 35 МПа шифруется МПВ-80Х35.

Манифольды устанавливают на рамах-салазках с телескопическими стойками, позволяющими регулировать высоту их расположения в пределах 0,65—1,25 м в зависимости от положения колонной головки над устьем скважины. Высота расположения головки изменяется после спуска и цементирования каждой обсадной колонны. Высота разъемного желоба устанавливается по расстоянию между фланцевой катушкой и ротором буровой установки.

На установках монтируют один или два плашечных превентора. В морских скважинах с устьем на дне моря устанавливают три, а иногда и четыре плашечных превентора, а над ними универсальный превентор. В морских установках монтируют иногда два универсальных превентора. При бурении под давлением над этим превентором располагают вращающийся превентор.

После монтажа линии манифольдов превенторы подвергают гидроиспытаниям под давлением в 1,5 раза превышающим рабочее.

ПРЕВЕНТОРЫ.

Для герметизации устья скважин используют плашечные, универсальные и вращающиеся превенторы.

Плашечный превентор (рис.15.2) предназначен для герметизации устья скважины при наличии и отсутствии труб в скважине. Корпус 2 превентора представляет собой стальную отливку с вертикальным проходным отверстием и цилиндрическими фланцами с резьбой для шпилек. Соединение шпильками позволяет уменьшить высоту превентора, однако требует точной его подвески при монтаже противовыбросового оборудования, обеспечивающей совпадение осей шпилек и отверстий фланца. Число и диа­метр шпилек определяют из расчета фланцевого соединения на герметичность. На опорных поверхностях фланцев имеются канавки для уплотнительной стальной кольцевой прокладки восьмигранного сечения.

Корпус превентора снабжен горизонтальной сквозной полостью для размещения плашек 18. Снаружи полость закрывается боковыми крышками 1 и 6, которые крепятся к корпусу болтами 5. Стыки крышек с корпусом уплотняются резиновыми прокладками 4, установленными в канавках крышек. Используются и откидные крышки, шарнирно соединяемые с корпусом. Для предотвращения примерзания плашек в корпус превентора встраиваются трубки 15 для подачи пара в зимнее время. На боковых торцах крышек посредством шпилек крепятся гидроцилиндры 7 двустороннего действия для закрытия и открытия превенторов. Усилие, создаваемое гидроцилиндром, должно быть достаточным для закрытия превентора при давлении на устье скважины, равном рабочему давлению превентора.

Штоки поршней 8 снабжены Г-образным выступом для соединения с оправкой плашек. Под давлением рабочей жидкости, нагнетаемой из коллектора 3 по трубкам 19 в наружные полости гидроцилиндра, поршни перемещаются во встречном направлении и плашки закрывают проходное отверстие превентора. При нагнетании рабочей жидкости во внутренние полости гидроцилиндров плашки раздвигаются и открывают проходное отверстие превентора. Поршни и штоки, а также неподвижные соединения гидро­цилиндров уплотняются резиновыми кольцами 9, 13, 14.

Гидравлическое управление превентором дублируется ручным механизмом одностороннего действия, используемым при отключении и отказах гидравлической системы, а также при необходимости закрытия превентора на длительное время. Ручной механизм состоит из шлицевого валика 10 и промежуточной резьбовой втулки 12, имеющей шлицевое соединение с поршнем. Валик 10 посредством вилки И кардана и тяги соединяется со штурвалом, вынесенным на безопасное расстояние от устья скважины. При вращении валика по часовой стрелке резьбовая втулка 12 приводится в прямолинейное движение и перемещает поршень до замыкания плашек превентора. Расчетное время закрытия превентора составляет 10 с при использовании гидравлической системы и 70 с при ручном управлении. При обратном вращении винта поршни остаются неподвижными, а резьбовые втулки благодаря шлицевому соединению с поршнями возвращаются в исходное положение., После перемещения резьбовых втулок в исходное положение превентор можно открыть при помощи гидравлической системы управления.

В плашечных превенторах применяют трубные плашки для герметизации устья скважины с подвешенной колонной буриль­ных или обсадных труб и глухие плашки при отсутствии труб в скважине. При необходимости используют специальные плашки для перерезания труб.

Плашки состоят из резинового уплотнителя 16 и вкладыша 17, соединенных с корпусом болтами и винтами. Армированные металлические пластины придают уплотнителю необходимую прочность и противодействуют выдавливанию резины при расхаживании колонны труб. Наработка уплотнителя измеряется числом циклов закрытия превентора и суммарной длиной труб, протаскиваемых через закрытый превентор со скоростью 0,5 м/ч при давлении в гидроцилиндре и скважине не более 10 МПа. Согласно нормам, средняя наработка до отказа уплотнителя должна составлять не менее 300 закрытий превентора без давления и обеспечивать возможность протаскивания более 300 м труб через закрытый превентор.

Плашечные превенторы не обеспечивают герметизации устья скважины, если на уровне плашек располагаются ведущая труба, бурильный замок, муфта и другие части колонны труб, диаметр и геометрические формы которых не соответствуют установленным в превенторе плашкам. При закрытом превенторе допускается медленное расхаживание колонны в пределах гладкой части труб и невозможно вращение, спуск и подъем бурильной колонны.

Рис.15.2.Плашечный превентор.

Универсальные превенторыобладают более широкими возможностями (рис. 15.3). Они герметизируют устье скважины при наличии и отсутствии в ней подвешенной колонны труб и вместе с тем позволяют, сохраняя герметичность устья скважины, проворачивать бурильную колонну и протаскивать трубы вместе с муфтами и бурильными замками. Универсальный превентор способен герметизировать устье скважины независимо от диаметра и геометрической формы уплотняемого предмета. Корпус 17 представляет собой стальную отливку ступенчатой цилиндрической формы с опорным фланцем и шпильками 19 для крепления превентора, проушинами 10 для его подвески при монтажно-демонтажных работах и транспортировке.

В корпусе превентора располагаются полый ступенчатый поршень 9, резинометаллическая уплотнительная манжета 5 и предохранительная втулка 14. Уплотнительная манжета, имеющая форму усеченного конуса с осевым отверстием, контактирует с ко­нусным отверстием поршня и упирается в крышку 2, снабженную проходным отверстием и прямоугольной резьбой для свинчивания с корпусом превентора. Крышка уплотняется манжетой 4 и фиксируется в затянутом состоянии стопорным болтом 3. Глухие резьбовые отверстия на опорном фланце крышки предназначены для шпилек /, используемых для крепления фланцевой катушки про­тивовыбросового оборудования. Кольцевые канавки на опорных фланцах корпуса и крышки предназначены для металлических уплотнительных колец 18.

Между корпусом, крышкой и поршнем образуются полости А и Б, сообщающиеся посредством штуцеров 8 и 13 и трубопроводов с гидравлической системой управления противовыбросовым оборудованием. При нагнетании масла из системы гидроуправления в полость Б поршень перемещается вверх и внутренним конусом сжимает уплотнительную манжету в радиальном направлении. В результате деформации проходное отверстие манжеты оказывается полностью закрытым. При наличии инструмента манжета обжимает его и перекрывает сечение между превентором и инструментом. Давление нагнетаемого в превентор масла устанавливается регулирующим клапаном системы гидроуправления.

Для устранения утечек масла используются самоуплотняющиеся манжеты 6, 7, 11, 12, 15, 16 и уплотнительные кольца 18. Уплотнительная манжета удерживается в закрытом состоянии усилием, создаваемым устьевым давлением в скважине па площадь поршня в полости В превентора. Превентор открывается в результате нагнетания масла в полость А и при одновременном сливе из полости Б. Под давлением масла в полости А поршень перемещается вниз и освобождает манжету, которая разжимается благодаря собственной упругости. Расчетное время закрытия универсального превентора не должно превышать 30 с.

Показатель надежности уплотнительных манжет — средняя наработка на отказ, нормируемое значение которого предусматривает безотказную их работу при протаскивании колонны труб длиной не менее 2000 м при давлении в скважине до 10МПа. Для предохранения уплотнительных манжет от преждевременных повреждений торцы бурильных замков и муфт снабжаются фасками, проточенными под углом 18°. Универсальные превенторы, как и плашечные, различаются по диаметру проходного отверстия и рабочему давлению.

Рис.15.3 Универсальный превентор.

Вращающиеся превенторы, предназначены для герметизации кольцевого зазора между устьем скважины и бурильной колонной и обеспечения возможности вращения, подъема и спуска бурильной колонны при герметизированном устье. В составе противовыбросового оборудования вращающийся превентор используется при роторном бурении с очисткой забоя от выбуренной породы газом, воздухом или аэрированным промывочным раствором, а также при обратной промывке скважины и вскрытии пластов с высоким пластовым давлением.

Вращающийся превентор (рис. 15.4) состоит из корпуса 7, неподвижного патрона 4 и вращающегося ствола 6. В отличие от плашечного и универсального превенторов, имеющих гидравлический привод, во вращающемся превенторе используется самоуплотняющаяся манжета 9, которая обжимает обхватываемую часть бурильной колонны под действием собственной упругости и давления на устье скважины. Литой корпус 7 из легированной стали снабжен опорным фланцем для соединения с плашечным или универсальным превентором и боковым отводом для присоединения к циркуляционной системе буровой установки.

Диаметр отверстия опорного фланца зависит от типоразмера превентора и должен быть достаточным для прохода долота. Ствол 6, имеющий форму полого цилиндра с наружным опорным фланцем, вращается на упорном 5 и радиальных 3 подшипниках. К стволу на быстросборном байонетном соединении крепится самоуплотняющаяся манжета с внутренними поясками квадратного и круглого сечений, предназначенными соответственно для уплотнения ведущей и бурильной труб. Проходное сечение ствола меньше диаметра долота. Поэтому при спуске и смене его необходимо ствол отсоединить от корпуса превентора. Для этого ствол с патроном соединяют с корпусом превентора посредством байонетного затвора и фиксатора 10, снабженного дистанционным пневматическим и ручным управлением.

Перед установкой патрона в корпус фиксатор 10 с помощью пневмоцилиндра, управляемого с пульта 13, либо с помощью винта 12 и троса 11 отводится в крайнее левое положение и освобождает проход для установки патрона. После этого патрон вводят выступами в пазы корпуса и поворачивают по часовой стрелке до упоров, установленных в корпусе. Далее освобождают фиксатор, который под действием пружины пневмоцилиндра замыкает патрон в корпусе превентора. Чтобы вытащить патрон из корпуса, необходимо предварительно отключить фиксатор и повернуть патрон против часовой стрелки. Патрон поворачивают ведущей трубой, вращаемой ротором посредством вкладышей 1. Шинно-пневматическая муфта 2, включаемая с пульта 13, соединяет патрон со стволом, и в результате этого оба они совместно с ведущей трубой поворачиваются относительно корпуса превентора. Подшипники ствола смазываются жидким маслом, предохраняемым от утечек и загрязнения асбографитовыми манжетами 8.

Рис.15.4.Вращающийся превентор.
