Самостоятельный разбор и ремонт насоса «Джилекс»

Погружные насосы от отечественной компании «Джилекс» завоевали признание владельцев дач и загородных домов благодаря своей высокой производительности и надёжности. Особенной популярностью у наших соотечественников пользуется центробежный скважинный «Водомёт». Однако, любой технике, в процессе эксплуатации, свойственно ломаться. Не являются исключением и аппаратура производственной компании «Джилекс». В данной статье рассмотрим, как произвести ремонт насоса «Джилекс» собственными руками в домашних условиях.

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

  • Насос при включении не подаёт признаков жизни.
  • Корпус аппарата при прикосновении бьёт током.
  • Напор подаваемой воды значительно уменьшился.
  • Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

  • Сгорела обмотка электродвигателя насоса.
  • Перебит питающий провод механизма.
  • Отошёл электрический контакт.
  • Нарушена герметичность корпуса насоса.
  • Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.
Читайте также:  Газель бизнес ремонт электромуфты

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Как разобрать

Для удобства разборки, корпус насоса зажимается в тисках. Во избежание его деформации следует использовать какие-либо прокладки, смягчающие давление.

Порядок разборки насоса выглядит следующим образом:

  1. Перед тем, как разобрать насос «Джилекс», вынимаем аппарат из скважины и отключаем от электропитания, снимаем водоподающий шланг с патрубка и отсоединяем подвесной трос.
  2. В рабочем положении двигатель насоса находится вверху корпуса, а колёса-крыльчатки и стаканы – снизу. Однако, при разборке «Водомёт» удобнее держать вверх тормашками. Далее откручиваем нижнюю крышку. Сделать это можно газовым ключом или автомобильным ключом-цепью для снятия масляного фильтра. Откручивается крышка движением против часовой стрелки.
  3. Затем из корпуса достаём стаканы и колёса крыльчаток. Крышки стаканов имеют нумерацию, от одного до трёх. При разборке «Водомёта» данные детали демонтируются в обратном порядке.
  4. Вал на «Водомёте» не закручивается, как на многих подобных насосах. Он фиксируется при помощи двух клипс, которые следует зажать пассатижами, после чего вал вынимается.
  5. Затем можно демонтировать и электродвигатель. Правда, для этого потребуется приложить достаточно усилий, так как он запрессован внутрь корпуса. Лучше всего использовать для этих целей молоточек, но наносить удары следует через смягчающую прокладку – толстую резину, войлок, или деревянную дощечку. Когда электромотор слегка подастся, вытаскивается фиксирующая прокладка, выполненная в форме кольца. Её поворачивают на 90о, затем слегка сдавливают и вынимают.
  6. Потом аккуратно выбивают верхнюю крышку, зафиксированную парой уплотнительных колец. В итоге возможно вынуть и сам электродвигатель «Водомёта».

Ремонт «Джилекс»

После разборки производим осмотр комплектующих и узлов аппаратуры. Слабый напор часто бывает следствием износившихся колёс. В этой ситуации следует приобрести новые крыльчатки в ремонтно-сервисном центре, и установить их взамен старых. Сложнее будет справиться со сгоревшей обмоткой. В домашних условиях перемотать электродвигатель практически невозможно, но и отдавать его на перемотку в специализированную мастерскую нерентабельно. Проще и быстрее приобрести и установить новый мотор.

В случае повреждения кабеля или потери контакта в сети, ремонт не столь сложен. Достаточно заменить электрошнур или запаять контакты. Сложнее будет справиться с протечкой из-за разгерметизации корпуса. В этом случае попадающей внутрь насоса водой обычно выводится из строя конденсатор. Поэтому ремонт насоса «Джилекс» здесь сведётся не только к замене этой детали, но и обеспечения герметичности корпуса, чтобы избежать повторной протечки.

Одновременно с этим сливается и заменяется смазочная жидкость. В этом качестве ни в коем случпе нельзя использовать моторное масло, а только чистый глицерин. Иначе, при очередной разгерметизации, машинное масло выбежит в скважину, надолго сделав воду в ней непригодной для питья.

Источник

Как разобрать насос «водомет» в случае поломки и собрать его обратно: поясняем по порядку

Пример замены запчастей

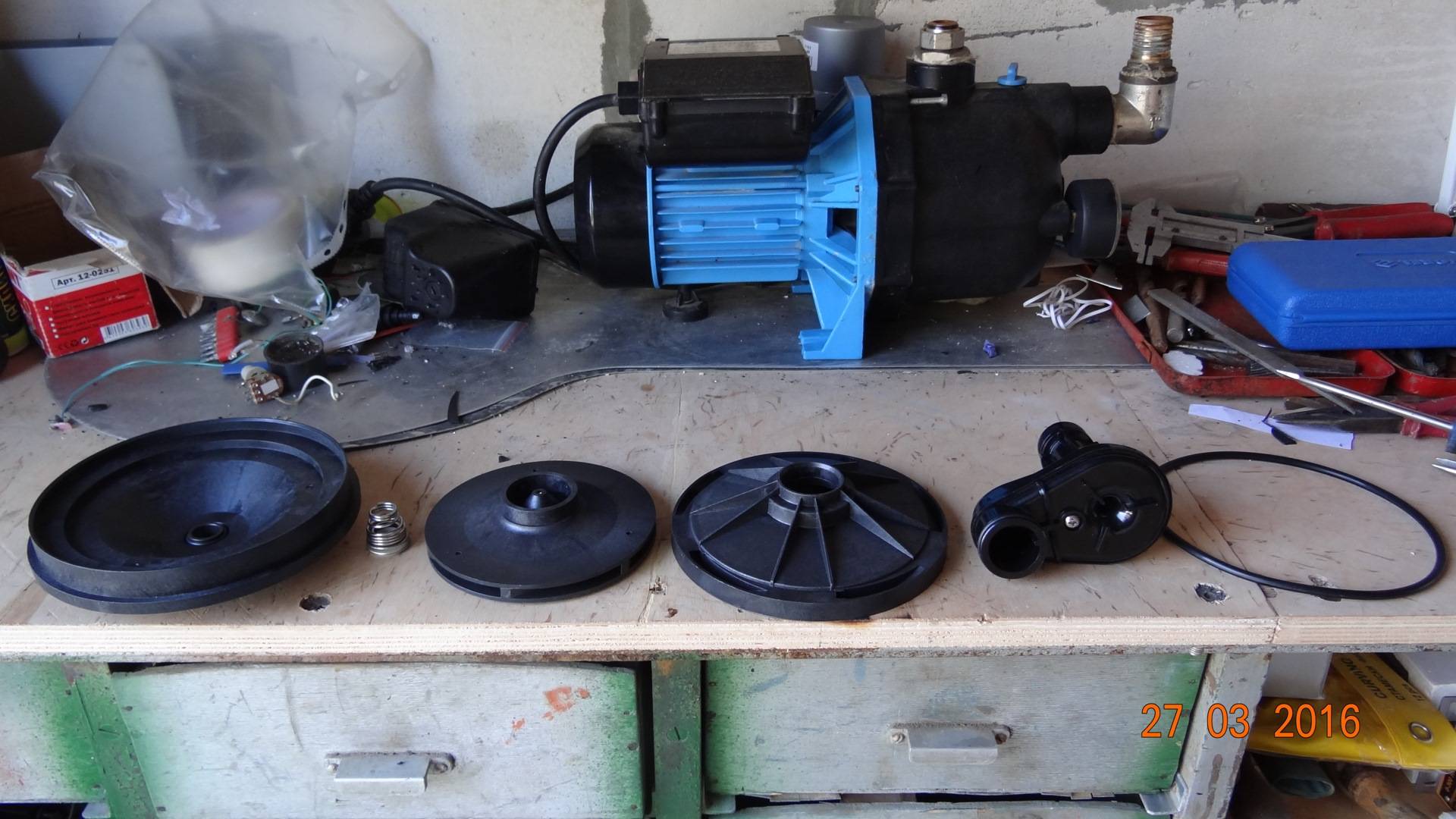

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

из В разбираемой в примере схеме водоснабжения насосная станция используется для перекачки воды из бака через фильтр к точкам водоразбора Основной агрегат насосной станции — поверхностный центробежный насос от компании Джилекс Воду из источника откачивал вибрационник Малыш, с помощью которого загружался бак в 250 л. В формате насосной станции есть гидроаккумулятор вместимостью 80 л Для замены сгоревших уплотнителей и деформированного рабочего колеса по каталогу были заказаны запчасти Насосная станция в качестве повысителяЦентробежный насос-автомат ДжамбоТехнические возможности помпыЗакупка запчастей для замены

Покупка запчастей для автоматических насосов, выпускаемых в странах СНГ, не составила труда. В российских денежных единицах потрачено было около 900 р.

из Насос-автомат отделяем от гидроаккумулятора, банально выкрутив крепежные болты. С насоса снимаем крышку корпуса Отделяем направляющий элемент, расположенный в торце насоса. Запоминаем или отмечаем, какой стороной он был расположен по отношению к двигателю Снимаем крыльчатку с насоса, предварительно отвинтив гайку головкой на 22 Для того чтобы открутить вал, его край фиксируем в тисках. Так проще разобрать агрегат и снять с него рабочие колеса Снимаем с вала торцевое уплотнение. Его вместе с дном и рабочими колесами будем полностью менять. Частичная замена невозможна из-за вероятного конструктивного несовпадения Снимаем с вала шайбу и пружинный компенсатор, удерживающий конструкцию из торцевых уплотнителей и рабочего колеса Помпа насосной станции полностью разобрана и подготовлена к установке новых деталей Осматриваем торцевую крышку двигателя на предмет повреждений, изучаем состояние расположенного в центре подшипника мотора Шаг 1: Отделение гидробака и съем крышкиШаг 2: Отделение направляющейШаг 3: Удаление крыльчатки насоса-автоматаШаг 4: Откручивание центрального валаШаг 5: Удаление торцевого уплотнения с валаШаг 6: Удаление шайбы с пружинойШаг 7: Насос Джамбо в разобранном состоянииШаг 8: Чистка деталей и подготовка к сборке

Если при осмотре не разобранной части помпы выявлены очаги ржавчины, их следует удалить, все, что доступно, надо очистить от загрязнений.

из После очистки и подготовки насоса ставим на вал новое дно и устанавливаем шайбу с пружиной Устанавливаем на вал новое рабочее колесо агрегата той стороной, которой было расположено подлежащая замене деталь Устанавливаем на вал уплотнитель, крыльчатку и направляющую торцевую деталь. Все действия производим в порядке, обратном разборке В завершении фиксируем крышку корпуса насоса и проводим тестирование агрегата Шаг 9: Установка нового дна и шайбы с пружинным компенсаторомШаг 10: Установка нового рабочего колеса агрегатаШаг 11: Установка направляющей торцевой деталиШаг 12: Собранный насос с установленными новыми деталями

Если новые детали насоса-автомата установлены неправильно, агрегат не будет работать, придется переделать снова. Поэтому лучше сразу внимательно запоминать или помечать последовательность расположения и сторону установки.

Ремонт погружного насоса своими руками

Насосы разных марок имеют характерные особенности. Рассмотрим их подробно.

«Джилекс»

Серия погружных насосов от данного производителя имеет название «Водомет».

У этих агрегатов часто возникают проблемы с кабелем, так как для него не предусмотрено практически никакой защиты.

Так что если «Джилекс Водомет» вдруг объявил забастовку, в первую очередь следует проверять целостность жил питающей линии.

Насосы данной серии являются центробежными. Наиболее распространенными неполадками считаются появление трещин на рабочем колесе и разрушение подшипника.

Если вышел из строя двигатель, то возможность самостоятельного ремонта будет зависеть от модели. В некоторых из них, например, в «Джилекс Водомет 50/25», корпус электропривода является неразборным.

Для демонтажа водозаборных механизмов насос нужно зажимать в тисках. Следует учесть, что усилие должно быть умеренным, иначе полый корпус может деформироваться или треснуть.

В качестве смазки в «Водометах» следует применять нетоксичные вещества. Наиболее подходящим является глицерин.

«Водолей»

В силу отсутствия каких-либо встроенных фильтров насосы данной марки весьма подвержены засорению. Чаще всего реанимировать забарахливший «Водолей» можно путем промывки. Для этого его следует разобрать:

  • снимается защитная металлическая сетка (она удерживается зажимом, который следует поддеть отверткой);
  • откручивается двигатель (понадобится гаечный ключ на 10);
  • демонтируется полимерная муфта, связывающая вал и рабочее колесо.

Глубинный насос Водолей

Теперь нужно взяться за верхнюю часть агрегата и, придерживая ее рукой, слегка провернуть вал с помощью торцевого ключа на 12. После этого весь механизм промывается мощной струей воды, направляемой из шланга. Вал в процессе промывки следует понемногу проворачивать.




Если процедура оказалась безрезультатной, нужно разбирать нагнетательный механизм. Данная операция начинается с демонтажа стопорного кольца. Для его ослабления корпус сверху и снизу нужно с силой сжать.

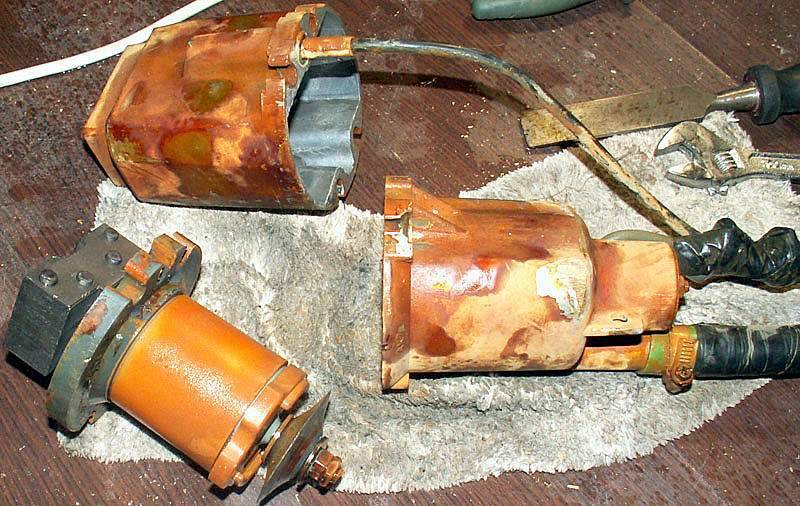

«Малыш»

Подобно всем насосам вибрационного типа, «Малыши» очень плохо переносят перегрев, который в большинстве случаев вызывается работой «на сухую». В результате этого явления в статоре возникает короткое замыкание, которое устраняется только перемоткой этого узла.

Часто даже у нового «Малыша» путем поворота специальной гайки приходится поднастраивать обратный клапан, иначе напор агрегата будет недостаточным. Гайку лучше законтрить.

Погружной насос Малыш с верхним забором воды и с термозащитой — устройство

Вибрации внутри насоса часто приводят к развинчиванию резьбовых соединений, особенно на фиксаторе обратного клапана и поршне. Поэтому их нужно периодически подтягивать, извлекая насос на поверхность.

Кроме того, «Малышам» свойственна такая неприятность, как отслойка эпоксидного компаунда (виброгасителя). Место отслойки следует определить путем простукивания, после чего в проблемный участок вводится небольшая порция любого герметика.

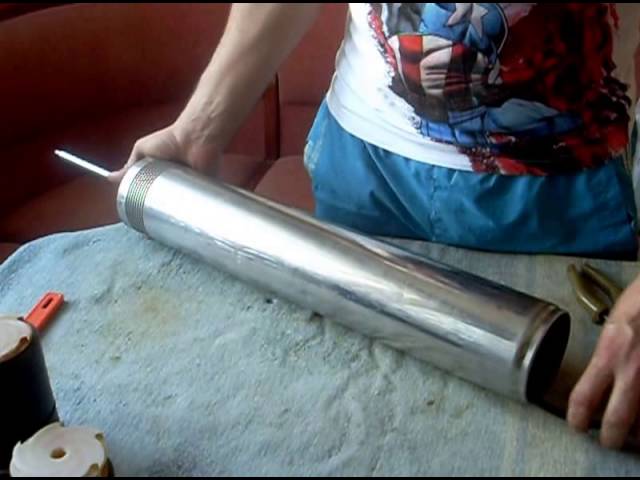

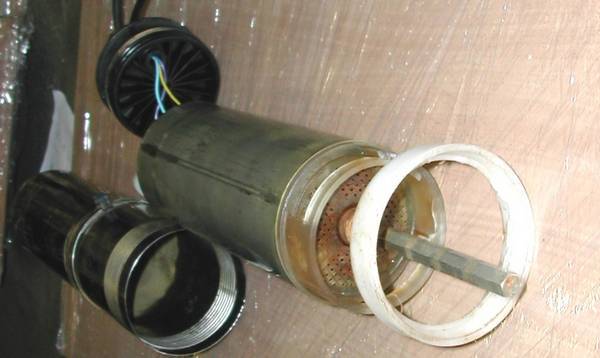

Как разобрать “Водомет”

Устройство насоса “Водомет” нельзя назвать совершенно простым и понятным. Перед началом разборки рекомендуется как можно подробнее ознакомиться с особенностями его конструкции. Не помешает фиксировать правильное положение каждого элемента: записывать, фотографировать, снимать на видео и т.п.

Следует также обратить внимание на правильное положение каждой детали в отношении понятий “верх” и “низ”. Если колеса после ремонта были установлены неправильно, насос все же будет работать, но не слишком эффективно

Проблемы могут возникнуть и после перемотки двигателя. Далеко не все владельцы насосов запоминают правильное расположение контактов.

Перед началом разборки насос, разумеется, следует отключить от электропитания и вынуть из скважины. Чтобы облегчить работы, лучше отсоединить водоподающую трубу от патрубка и снять металлический трос. Когда насос “Водомет” находится в рабочем положении, его омываемый двигатель находится в верхней части, а насосная часть, состоящая из крыльчатых колес и стаканов с крышками, в нижней части. Но при разборке насоса удобнее держать его “вверх ногами” т.е. двигателем вниз.

Первый шаг при разборке насоса “Водомет” — отвинчивание нижней крышки. Выполняют эту операцию с помощью достаточно длинной отвертки, продетой в проушины для подвешивания троса. Откручивать нужно против часовой стрелки. Возможно, удобнее будет использовать другие приспособления, например, газовый ключ номер три. Подойдет также устройство для снятия крышки масляного фильтра, хорошо знакомое автомобилистам, или его аналог из полоски прочной ткани с рычагом для ее скручивания.

После этого из корпуса насоса нужно аккуратно вынуть камеры-стаканы с крышками и крыльчатые колеса. Крышки стаканов пронумерованы цифрами от 1 до 3. Обычно на вал сначала надеты все стаканы с цифрой “1”, затем — с цифрой “2”, затем — с цифрой “3”. При разборке насоса водомет эти элементы будут сниматься в обратном порядке. Лучше записать порядок нумерации стаканов, чтобы избежать ошибок во время сборки.

Не помешают сразу же уточнить направление движения вала. Для этого насос со снятыми колесами просто включают на несколько секунд. Колесо должно стоять таким образом, чтобы засасывание воды происходило снизу по центру, а вода поступала вверх к наружной части кольца. В правильном положении кольцо с лопастями должно быть установлено широкой частью в сторону двигателя, т.е. выступом вниз и гладкой стороной вверх.

Вал насоса не закручен, как в аналогичных моделях, а зафиксирован двумя клипсами. Если его необходимо снять, следует зажать клипсы плоскогубцами и вынуть вал. Когда стаканы с крыльчатками сняты, может возникнуть необходимость также вынуть и электродвигатель. Для этого понадобятся некоторые усилия, поскольку он запрессован в корпус достаточно плотно.

Чтобы не погнуть вал, следует поставить корпус насоса на опору с отверстием, в которое можно вставить вал. После этого следует аккуратно выбить двигатель из корпуса с помощью молотка и дощечки. Молотком ударяют по торцу, а дощечка выполняет роль амортизатора.

Когда положение двигателя в корпусе изменится, нужно сначала вынуть кольцеобразную фиксирующую прокладку. Ее нужно повернуть внутри корпуса на 90 градусов, немного сдавить и вынуть так, чтобы не повредить об внутреннюю резьбу корпуса

Можно сразу же обратить внимание на положение этой прокладки

Она должна быть обращена к двигателю той стороной, с которой снята фаска. После этого можно вынуть из корпуса двигатель. Он закрыт верхней крышкой насоса, которая зафиксирована с помощью двух прочных уплотнительных резинок.




Чтобы снять крышку, нужно положить двигатель на бок. Затем крышку аккуратно выбивают из корпуса двигателя, ударяя по ней широкой отверткой и резиновой киянкой. Для этого можно использовать и другие подходящие инструменты. Под крышкой находится конденсатор. Иногда этот элемент выходит из строя, но его не сложно заменить.

Выполняя манипуляции с корпусом насоса, следует проявлять осторожность. Иногда возникает необходимость зафиксировать устройство в тисках

Сначала рекомендуется обернуть корпус в месте фиксации амортизирующим материалом. Усилие должно быть умеренным, чтобы не деформировать изделие.

Установка и фиксация монтажной коробки

Принцип работы

Для организации работы обычного домашнего водопровода применяются насосные станции (НС) с гидроаккумулятором. Пуск и останов насоса в таких системах осуществляется посредством реле давления. Это устройство, настроенное на определенный диапазон давления в трубе, замыкает контактную группу при его минимальном значении и размыкает при максимальном.

Чтобы насос не включался каждый раз, как только кто-либо из жильцов откроет кран (частые включения сокращают срок службы двигателя), к водопроводу подключается гидроаккумулятор. Из названия понятно, что этот резервуар нужен для создания запаса воды, но он накапливает не только ее.

Часть гидроаккумулятора занята имеющим избыточное давление воздухом, который подпирает закачанную воду (она находится во второй части) и создает тем самым необходимый напор в сети. Как только запас воды будет израсходован, давление в водопроводе упадет и реле запустит насос.

Применение микропроцессорных электронных блоков

  • последовательность чередования фаз;
  • фазовая асимметрия;
  • уровень температуры двигателя;
  • показатель сопротивления изоляции;
  • защита от «сухого» хода;
  • защита от скачков напряжения в сети.

Эти устройства требуют вмешательства специалистов при их настройке и вводе в эксплуатацию. Они оптимальны для насосов, имеющих большую мощность. Блоки обеспечивают ведение учета времени работы насосов и потребление ими электроэнергии. С внедрением микропроцессорных электронных блоков появилась возможность осуществлять контроль работы насоса за счет компьютерного интерфейса.

Монтаж устройств обеспечивает возможность отключения насоса в условиях отсутствия водяного потока, то есть защиту от «сухого хода». Современная автоматическая адаптивная станция «Акробат» стабильно работает от сети до 120В при падении напряжения. Она способна автоматически выключаться в тех случаях, когда:

  • отсутствует вода в системе водоснабжения;
  • заклинивает рабочее колесо насосного оборудования;
  • отсутствует давление воздуха в гидроаккумуляторе;
  • происходит утечка воды из системы;
  • насосная станция неправильно подключена к источнику водоснабжения.

Работа автоматики «Акробат» в условиях пониженного напряжения электросети осуществляется при скорости водного потока больше 2 л/мин. Критический уровень глубины всасывания при этом составляет 8 м. Установка этой системы позволяет увеличить срок эксплуатации насосного оборудования в условиях адаптивной поддержки давления в системе водоснабжения.

Насос качает, вода идёт, но насос не отключается:

Здесь как раз причина — неисправности реле давления насосной станции, с чем поступаем так:

нужно отрегулировать реле давления.
Почему насосная станция не отключается
Для регулировки в реле есть две пружины, большая и маленькая:

Большой пружиной регулируется включение/выключение насоса (верхний и нижний предел). Маленькой регулируется разница в давлении между верхним и нижним пределом. После продолжительной эксплуатации насоса происходит выработка движущихся частей насоса, и со временем насос уже не может создать такого давления, которое ему «прописали» на заводе. Поэтому нужно уменьшить с помощью большой пружины, повернув её по стрелке в «-«. Однако увлекаться такой регулировкой не следует;

засорилось входное отверстие в реле давления:

Если качество воды низкое, то иногда образуются соли жёсткости, и забивается отверстие в реле давления. Реле просто перестаёт реагировать. Надо снять реле и почистить.

Насос не включается:

Вот шаги по устранению этой неисправности насосной станции:

    смотрите контакты реле давления — тестером проверить наличие электропитания.

Если подгорели контакты – почистить (например, мелкой наждачкой или надфилем);

  • проверить двигатель насоса, проверить контакты, электропитания, «прозвонить» на целостность обмотки, проверить годность пускового конденсатора. Если сгорел двигатель, его следует отдать в перемотку или заменить новым.
  • Насос гудит, но не крутится:

    Причины этой неисправности насосной станции в следующем:

    • бывает, что насос зиму пролежал где-то в сарае, а весной его достали и пытаются запустить. Но он начинает гудеть… Из-за того, что насос долгое время оставался без воды и без движения, крыльчатка насоса «склеилась» с корпусом. Надо вручную покрутить крыльчатку с задней стороны, а потом включить в сеть;
    • вышел из строя конденсатор (находится в клейменной коробке двигателя);
    • необходимо проверить напряжение в электросети, возможно, оно просто пониженное.

    Вот и всё (или почти всё), что можно сказать про неисправности насосной станции для систем водоснабжения дома и про ремонт насосной станции своими руками.

    Порядок разборки-сборки устройства

    Отвечая на вопрос «как отремонтировать насос малыш своими руками?», прежде всего, стоит четко разобраться с тем, как правильно разобрать насос, не повредив его основные узлы. Разборка устройства проводится в следующем порядке:

    1. Первое, что нужно сделать – обозначить правильное расположение верхней и нижней частей корпуса относительно друг друга. Для этого на стыке корпуса с крышкой делается насечка гвоздем или другим острым предметом.
    2. Дальше снимаются фиксирующие винты крышки. Здесь нужно быть очень осторожным, чтобы не деформировать крепления и не повредить механизмы внутри устройства. Все винты откручиваются по нескольку оборотов на каждый и изымаются одновременно после максимального ослабления. В процессе работы с жидкостью болты могут ржаветь и извлечь их не возможно. В этом случае, болты срезаются болгаркой, а на их место устанавливаются новые.
    3. Дальше вынимается поршень, якорь и электромагнит, изымаются прокладки.

    Разобранный прибор собирается в обратном порядке. Здесь есть важные моменты, от которых зависит правильное функционирование насоса:

    Прежде всего, необходимо правильно установить поршневой диск. Он устанавливается на специальное седло

    При этом важно четко соблюдать расстояние между этими комплектующими и их взаимную параллельность. Если диск не становится параллельно седлу, скорее всего шток изогнут. В этом случае нужно подбирать правильное положение прокладки

    Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
    Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
    Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.




    В этом случае нужно подбирать правильное положение прокладки. Расстояние от поршня до магнитной катушки должно быть не менее 4 мм.
    Собирая водяной насос, следует убедиться, что отверстия в резиновой прокладке четко попали на свои места и совпадают с отверстиями корпуса. В противном случае возможно попадание влаги на электрическую часть.
    Перед полноценной эксплуатацией прибора, следует проверить его в ведре или бочке. Насос опускается в емкость без подключения шланга. Если прибор исправен, из выходного патрубка будет пробиваться струя воды с высотой 20-30 см.

    Несколько дельных советов

    В качестве смазки в насосах “Водолей” используется вазелиновое масло повышенной очистки. Этот состав используется в фармакологии для изготовления мазей. При этом изготовитель скрывает название фирмы, поставляющей этот продукт.

    Как сказано в надписи на крышке, не следует ее открывать

    При неосторожном обращении из двигателя может вылиться масло. Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла

    Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу

    Всего в двигателе насоса “Водолей” содержится около половины литра вазелинового масла. Но для восстановления смазки лучше обратиться к производителю, чтобы избежать загрязнения скважины техническими маслами. В авторизованных сервисных центрах обычно без проблем оказывают эту услугу.

    Если насос “Водолей” предполагается использовать в системе автоматизированного водоснабжения, следует обязательно установить обратный клапан. Устройство не комплектуется этим элементом, его придется купить отдельно. Рекомендуется отдать предпочтение клапану, снабженному заслонкой из латуни. Такие устройства отличаются повышенной устойчивостью к износу и более длительным сроком эксплуатации.

    Если насос будет использован только для полива, нет необходимости покупать и устанавливать обратный клапан. При этом можно перекрывать поступление воды в шланг. Насос в таком случае будет работать на холостом ходу, устройство рассчитано на такие нагрузки.

    Если возникла необходимость в замене конденсатора, полезно будет учесть следующую информацию. В насосах “Водолей” используются устройства емкостью 14-80 мкФ, рассчитано на 400 В. Это биполярный сухой конденсатор производства Чехии, диэлектрическая составляющая устройства — полипропилен.

    В зависимости от модели или времени изготовления насоса в нем может быть установлен конденсатор фирмы TESLA, AEG, Gidra и т.п. Использовались модели и с проводными контактами, и с лепестковыми. Все это позволяет сделать вывод, что для насосов “Водолей” подходят аналогичные модели любого производителя, если их характеристики соответствуют указанным техническим требованиям.

    Водопроводные трубы в системе автономного водоснабжения обычно используют или полудюймовые или на три четверти дюйма. Но насос или труба, которая подключается к выходному патрубку насоса, должна иметь диаметр не менее одного дюйма. Эти участки водопровода можно соединить с помощью переходника. При использовании трубы меньшего диаметра можно наблюдать некоторое снижение производительности насоса.

    На этой схеме наглядно представлены характеристики различных моделей насосов «Водолей» для скважины. Эти данные помогут подобрать подходящий насос с учетом конкретной ситуации

    Некоторые мастера-аматоры пытались снизить производительность слишком мощного насоса путем удаления части рабочих колец. Такие действия могут стать фатальными для прибора. Лучше всего изначально подбирать оборудование нужной производительности.

    Большие способности маленького агрегата

    Конечно, глубинный насос ручеек не решит каких-то глобальных задач типа водоснабжения большого дома, потому что имеет мощность от 150 до 225 Вт в среднем. Но со многими проблемами справиться поможет.

    Подача воды в дом

    На даче или в частном доме эти агрегаты вполне сносно справляются с подачей воды. Правда, одновременно принимать ванну, стирать и мыть посуду у хозяев не получится, ибо семи литров в минуту, которые способен выдавать насос, маловато для всех этих нужд. Но если пользоваться локально, в одном месте, то напора будет достаточно и для душа, и для стирки. Правда, напор напрямую зависит от глубины водного ресурса. И чем эта цифра выше, тем сила подачи будет меньше.

    Не рекомендуется подключать такие насосы одновременно к дому, бане и иным постройкам, потому что это слишком большой объем работы, который может вызвать перегрузки системы.

    Используя «Ручеек», дачники проводят в дом воду

    Справа — кран для подключению к шлангам от колодца, слева — вывод для поливочного шланга

    Временная замена основного насоса

    Некоторые хозяева, использующие в домашнем водоснабжении более мощное оборудование, закупают для подстраховки насосы для воды ручеек. Ведь поломки бывают у любого прибора, и если основной агрегат внезапно сломается, то пока выяснят причину поломки и отвезут на ремонт, пройдет не один день. И вот тогда-то пригодится запасной вариант насоса, который не выдаст больших объемов воды, но для удовлетворения основных потребностей вполне сгодится.




    Использование в медленно наполняющихся источниках

    При копке колодца или бурении скважины не угадаешь, насколько быстро сможет восстанавливаться уровень воды после интенсивного использования. Один источник это сделает моментально, а второму понадобятся часы для обновления. Но при покупке насосов этот фактор почему-то забывается, и бывают ситуации, когда мощный агрегат производит откачку воды быстрее, чем та успевает восполниться. В такой ситуации, иссушив источник до дна, система автоматически отключится, и придется ее перезапускать. К тому же, при быстром заборе увеличивается вероятность помутнения. Поэтому для источников со слабым уровнем восстановления лучше брать насос Ручеек, у которого интенсивность забора ниже, зато он будет работать стабильно.

    Насос ручеек подходит для скважин с диаметром трубы в 100 мм

    Восстановление засорившейся скважины

    Некоторые скважины при непостоянном использовании имеют свойство замываться, отчего снижается и уровень воды, и возможность ее быстрого обновления при откачке. Можно попробовать реанимировать систему с помощью «Ручейка». Качество воды он, конечно, не изменит, но объем увеличит.

    Для этого нужно опустить насос как можно ближе к фильтру и включить. Вибрирующий механизм будет выбивать из фильтра твердые наслоения, а затем поднимать их на поверхность. Пару таких попыток – и скважина придет в порядок.

    Кстати, во время реанимирования нет необходимости стоять над скважиной. Из-за небольшой пропускной способности водяные насосы ручеек все равно полностью воду не выкачают. Так что в это время можно заняться поливом огорода. Заодно вы увидите, меняется ли качество воды и ее объем: струя из шланга станет сильнее и без примесей.

    Выкачивание вод из затопленных помещений

    Весенние паводки частенько «радуют» дачников затопленным и подвалами, погребами и смотровыми ямами в гаражах. Вынести большие объемы воды ведрами тяжело, а с помощью насоса ее можно удалять медленно, но верно. Тем более что эта процедура не одного дня. Дренажные воды обычно чистые, поэтому проблем с откачкой не возникнет.

    Заполнение новой системы отопления

    При строительстве частных домов систему отопления создают иногда раньше, чем подключаются к водоснабжению. В этом случае нужно каким-то образом заполнить трубы. Поступают так: привозят воду в бочке, вставляют в нее шланг от насоса, а второй соединяют со спускным краном батарей. Открывают кран и запускают агрегат. Пока система заполняется, смотрят на манометр, чтобы определить, когда давление встанет на нужную отметку.

    Особенности конструкции и принцип работы

    Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

    Чтобы вы могли правильно отрегулировать данное реле своими руками, вам стоит разобраться в особенностях его конструкции и понять принцип действия агрегата.

    Реле давления насосной станции – это металлическая основа, на верхней части которой зафиксирована контактная группа, два пружинных разно размерных регулятора и клеммная колодка. В нижней части стальной пластины прикреплена крышка мембраны, под которой находится стальной поршень и сама мембрана, а также быстросъёмная гайка для фиксации к переходнику, установленному на насосном оборудовании. Все эти детали накрываются крышкой из пластика. Она в свою очередь крепится к винтовой части большого регулятора. Эта крышка при необходимости легко снимается при помощи гаечного ключа или отвёртки.

    Принцип действия этого прибора следующий:

    1. Под действием давления воды, поступающей из насосного оборудования, мембрана за счёт увеличения давления воздуха во второй камере давит на поршень, приводящий в действие контактную группу.
    2. Эта группа крепится на стальной платформе, укомплектованной двумя шарнирами. В зависимости от того, какое положение она займёт, контакты, через которые идёт напряжение 220 V на насосный агрегат, могут замыкаться или размыкаться, вызывая тем самым запуск или остановку насоса.
    3. Чтобы уравновесить давление поршня, используется пружина регулятора, воздействующая на платформу для установки контактной группы. Сила сжатия пружины регулируется посредством соответствующей гайки.
    4. По мере уменьшения количества воды в системе из-за расхода потребителем давление воздуха в баке водоснабжения падает. В итоге пружина, преодолевая воздействие поршня, замыкает контактную группу, что приводит к запуску насоса.
    5. По мере того, как воды в баке становится больше, давление воздуха возрастает. Это приводит к тому, что поршень постепенно смещает платформу с контактами, несмотря на противодействие пружины. Однако размыкание контактов происходит не сразу, а после смещения платформы на определённое расстояние. Эта величина зависит от того, насколько вторая малая пружина будет сжата. Она так же, как и большая пружина, находится на штоке с гайкой. Как только происходит размыкание контактов, насосный агрегат прекращает работать.

    Отсюда получается что, для того чтобы отрегулировать давление включения агрегата водоснабжения, необходимо правильно настроить силу сжатия большой пружины. Давление, регулируемое этим элементом, ещё называют нижним. Чтобы отрегулировать верхнее давление в системе водоснабжения, необходимо настроить срабатывание малой пружины. Сила сжатия этого элемента позволяет установить разницу между давлением отключения и включения.

    Устройство, назначение и принцип работы цркуляционного насоса

    В больших помещениях трубы длинные и циркуляция воды в системе происходит медленно, успевая остыть, прежде чем вернуться по замкнутому контуру обратно в котел для повторного нагрева. Для решения этой проблемы прибегают к помощи циркуляционных насосов, которые принудительно заставляют двигаться теплоноситель быстрее по контуру.

    Конструкция

    Чтобы самостоятельно отремонтировать оборудование, следует знать его устройство:

    1. Стальной корпус, вытянутый горизонтально. В нем расположены все элементы системы. Изготовляться корпус может также из алюминиевого сплава или нержавейки.
    2. Электродвигатель и ротор, размещенные в корпусе.
    3. Рабочее колесо с лопастями, зафиксированное на роторе. Лопасти выгнуты в обратном направлении от движения колеса. Эту деталь изготовляют из прочных полимеров.

    Принцип работы

    При включении насоса вода в контуре под действием вращения колеса втягивается во входное отверстие. В камере на воду действует центробежная сила, прижимая ее к стенкам камеры и выталкивая наружу. После этого давление падает, и вода снова нагнетается в помпу.


    Устройство современных циркуляционных насосов

    При таком непрерывном цикле работы температура в системе отопления держится постоянно на одном уровне. Это позволяет экономить затраты на топливо или электроэнергию.

    Устранение засоров

    Сказать, что качество воды в скважине далеко от идеального — не сказать ничего. Даже если насос оборудован фильтрующим устройством, оно будет нуждаться в периодической очистке, да и не сможет грубый глубинный фильтр задерживать мелкую фракцию, оседающую на крыльчатке и корпусе.

    Большинство скважинных насосов ломаются именно из-за засоров рабочей части песком и отложениями известняка. Как минимум раз в два года нужно извлекать насос из скважины, промывать его и очищать поверхности функциональных элементов от загрязнений. Пусть вас не смущает малое количество отложений: после того как на поверхности появился налёт, дальнейшее накопление отложений происходит лавинообразно.

    Очистке подлежит насосная, то есть нижняя часть устройства, а также каналы протока воды. Разделить насос на две половины можно после снятия защитной сетки в центральной части. Нужно скрутить 4-6 гаек со шпилек, которыми стянуто фланцевое соединение. Затем выкручивается один-два стопорных винта, удерживающих фланец от раскручивания, а после и сам фланец выкручивается из стакана. В насосах монолитного типа нужно выкрутить пробку донного фильтра, для этого гайку выходного патрубка следует зажать в тисках, сама же пробка достаточно легко срывается ременным ключом.




    Прокачка воды в глубинных насосах происходит за счёт нескольких крыльчаток, последовательно насаженных на вал. Их нужно снять, запомнив порядок сборки, а затем очистить от грязи вместе с внутренней поверхностью гильзы, сеткой и прочими элементами, контактирующими с водой. Поверхности деталей не следует очищать механически, избегая появления царапин. Лучше воспользоваться щадящей бытовой химией для снятия накипи и преобразователями ржавчины, а затем оттереть остатки налёта мягкой синтетической щёткой или грубой стороной губки для посуды.

    Заключение по теме

    Вообще, обнаружить в насосной станции причины неисправностей очень легко. Сам агрегат подскажет, где и что не так работает или вообще не работает. Надо просто постоянно обслуживать прибор, вслушиваться в его работу. Итак, были разобраны некоторые неисправности насосной станции и способы их устранения. Но, как показывает практика, от покупки до ремонта срок длинный. Даже не самые брендовые установки отработают верой и правдой не менее трех лет. Так что можно несколько лет наслаждаться домашним водопроводом, который работает от насосной станции.

    Источник

    Оцените статью
