Чиним беговую дорожку своими руками

Беговые дорожки могут создавать определенные проблемы в жизни спортсмена, и как самый очевидный пример, они могут ломаться и нуждаться в ремонте. Вся проблема в том, что они имеют сложные схемы проводки и малопонятные обычному человеку двигатели. Если попытаться починить самостоятельно, то это может не получиться.

Сложные поломки должны исправляться знающим специалистом. Особенно, если тренажер находится на гарантии или за него продолжаются выплаты. Если на первый взгляд ремонт не составит большого труда, тогда мы вместе с вами засучиваем рукава и начинаем копаться в механизме беговой дорожки.

Ниже предложенное руководство написано на основании диагностику и ремонта тренажера единственного производителя. У вас может быть иначе, но похоже на разбираемую дорожку. Отличаться могут цвет проводов и тип шурупов, а также размеры полотна или расположение электромотора.

Инструменты, которые вам понадобятся для ремонта

• Шестигранный ключ
• Крестовая отвертка
• Аллоновый ключ
• Измеритель напряжения
• Сжатый воздух
• Чистые тряпки

Шаг 1

Отсоедините шнур питания от розетки. Если беговая дорожка сложена, то поднимите консоль до полного вертикального положения. Используйте специальный ключ, чтобы ослабить натяжение движущегося ремня, поворачивая регулировочные болты на задней части беговой дорожки против часовой стрелки.

Снимите левую боковую крышку в основании устройства. Так вы откроете беговую ленту с одной стороны тренажера.

Шаг 2

Снимите беговую ленту с переднего и заднего роликов для осмотра. Трещины или темные пятна на внутренней поверхности ремня указывают на необходимость его замены. Износ на одном или обоих краях ремня обычно указывает на то, что ремень не выровнен. Используйте гаечный ключ с шестигранной головкой, чтобы снять болты, удерживающие рабочую колоду.

Шаг 3

Найдите крепежные винты или болты, которые крепят крышку двигателя, и удалите их с помощью крестообразной отвертки или шестигранного ключа.

Поднимите крышку двигателя и выньте беговую дорожку. Проследите провода (обычно черного и белого цвета) на двигателе дорожки к соединительным штырям на монтажной плате рядом с рамой беговой дорожки.

Шаг 4

Вытяните разъемы со стойки и используйте измеритель напряжения, чтобы проверить целостность цепи проводки двигателя. Если счетчик не показывает показания, попросите квалифицированного специалиста диагностировать электрические цепи. Если счетчик показывает показания, то вы можете прикрепить крышку двигателя обратно.

Шаг 5

Очистите платы, моторные и около моторные участки (в идеале сжатым воздухом). Поверните рабочую колоду и оцените ее состояние. Иногда она требует замены. Если она в надлежащем состоянии, тогда протрите влажной тканью, чтобы убрать пыль и мусор.

Шаг 6

Установите существующий или новый беговой ремень на передний и задний ролики. Присоедините боковую панель беговой дорожки и торцевую крышку. Затяните болты регулировки ремня до среднего натяжения. Почитайте руководство по настройке натяжения и выравнивания натяжения ремня. Не используйте тренажер до тех пор, пока натяжение и выравнивание ремня не будут правильными.

В результате несложного разбора можно узнать о проблемах с проводкой к электрическому мотору, изношенности полотна или колоды.

Советы

Регулярная чистка внутренней части беговой ленты продлит срок службы ремня и колоды. Дополнительную информацию по ремонту можно узнать из инструкции, прилагаемой к дорожке. Чаще всего она на буржуйском, но все же лучше, чем ничего.

На тот случай, если у вас не электрическая дорожка, посмотрите видео по ремонту механического аналога.

Источник

Ремонт беговой дорожки своими руками: инструкции, рекомендации

Самым популярным тренажером для дома по праву можно считать беговую дорожку. Занятия на ней — залог хорошего настроения и самочувствия. Она дает возможность заниматься бегом не выходя из дома. Она является кардиотренажером, это значит, что занятия и нагрузка зависят от ритма сердца. Дорожка подойдет тем, кто хочет обеспечить себе хорошее здоровье, натренировать мышцы или сбросить лишний вес. Для того чтобы обеспечить хороший результат тренировок, нужно сделать правильный выбор тренажера. Ниже рассмотрим виды.

Механическая

У этого вида полотно движется от усилий человека, бегущего по ней.

Магнитная

Разновидность механической дорожки. Особенностью ее служит уникальная система торможения, которая регулируется расположением магнитов. Основными достоинствами данной дорожки являются плавность хода и торможения, бесшумность. Она имеет небольшие габариты и низкую стоимость. Недостатком может служить только отсутствие возможности запрограммировать тренировки. Простота конструкции позволяет проводить ремонт беговой дорожки без обращения к специалистам.

Электрическая

Полотно движется за счет электромотора. Бегун может задать любую скорость, исходя из своих возможностей. Скорость ограничена только мощностью мотора. У этой дорожки наличие всевозможных показателей (затраченные калории, пульс, время тренировки, дистанция), можно устанавливать свои программы тренировок. Аппараты делятся на классы от любительского до профессионального. Такая модель тоже может иметь неисправности.

При правильной эксплуатации тренажер прослужит длительное время. Обязательны: ровная и твердая поверхность под дорожкой, соблюдение оптимальной влажности и чистоты. Желательно иметь коврик, поглощающий удары.

Если в период эксплуатации производственного брака не обнаружено, и при использовании оборудования были соблюдены правила, установленные производителем, то причин ее поломок не так много. Об основных из них можно узнать из ошибок, показанных на мониторе.

Ошибки на дисплее беговой дорожки. Их решение

Е0. Может означать, что не установлен ключ безопасности.

Е1. Датчик скорости дает сбои. Можно попробовать отключить и включить питание несколько раз.

Е2. Ошибка говорит о проблемах двигателя или электропривода. Нужно проверить кабели и попробовать выключение/включение. Если не помогает, нужно вызывать специалиста. Ремонт двигателя беговой дорожки — самый дорогостоящий вид поломки. Самостоятельно в сложное устройство вникать не стоит.

Е3. Проблема в превышении скорости. Для устранения можно самостоятельно выровнять скорость датчиком.

Ошибки, не связанные с дисплеем. Их устранение

— Не включается консоль. Для начала нужно проверить шнур питания.

— Не двигается полотно. Если это произошло во время тренировки, то для начала нужно сойти с него, иначе можно получить травму при резком старте полотна. Основной причиной такой проблемы может служить недостаточное напряжение сети. Исправить это можно, отключив приборы, которые не требуются в данный момент, и отключить ее от удлинителя.

— Смещение полотна от центра. Причиной может служить неровный пол или неравномерно натянутое полотно. Необходимо следовать инструкции и правильно отрегулировать беговое полотно.

После всех неудачных попыток самостоятельно вернуть беговую дорожку к работе не стоит лезть внутрь и собственноручно чинить электронику. Нужно действовать очень аккуратно.

Ремонт беговых дорожек своими руками

Все рассмотренные варианты поломок можно устранить самостоятельно.

Необходимо изначально выбрать качественную модель, чтобы не искать сервис, где делают ремонт беговых дорожек.

Итак, мы выяснили, как произвести ремонт беговых дорожек своими руками.

Источник

Электронщик для диагностики и ремонта платы беговой дорожки?

Дома есть малоюзанная дорожка House Fit. Работать отказывается: запускается штатно, электромотор крутит бодро полотно, затем гадина секунд через 10 выдает ошибку E-03 (согласно расшифровке кода ошибки с каких-то сайтов, что-то типа «не получаю данных о скорости вращения вала», т. е. якобы неисправен геркон) и вырубает двигатель. Можно повторять процедуру, с тем же результатом.

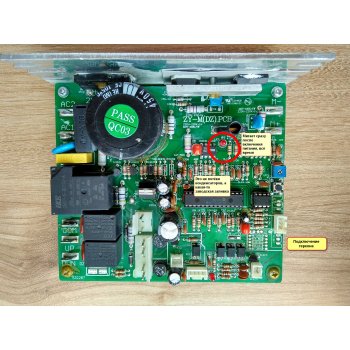

Путём уже довольно-таки продолжительной еб диагностики сделан вывод, что неисправна плата управления (геркон менялся — не помогло).

Есть у кого знакомые умельцы, кто уже занимался подобным ремонтом, ибо я так понимаю все платы управления дорожек похожи друг на друга, и при отсутствии схем, опыт поможет быстрее найти проблему.

P. S. Желательно в верхней части города.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. вы неавторизованы на сайте. Войти.

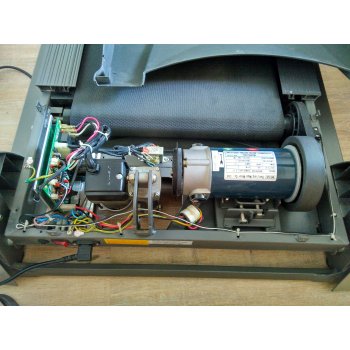

Я, к сожалению, не знаю, что означает «драйвер мотора». Также я до поломки не лазил под кожух и не смотрел на эти светодиоды — может этот LED всегда мигал. Ну и если предположить, что плата сразу после её включения «знает», что проблемы с «драйвером мотора» — то почему она-таки позволяет штатно мотор включать? Заблочила бы и делов-то. Как-то не логично.

Я не уверен, что двигатель за 10 секунд его работы успевает перегреться.

Скорость вращения — бодрая, крутит хорошо; как мне кажется, по звуку, повышая обороты до момента выключения по ошибке.

Некоторые клеммы подходящих кабелей, как мне кажется, садятся не очень плотно.

Контроллер управления навряд ли перешёл в отладочный режим, ибо при включении дорожки всё штатно работает в пределах 10 секунд, пока ошибка не появилась: крутит основной двигатель, работает подъём деки. Не помню только сейчас, получалось ли регулировать скорость вращения полотна.

По схеме платы ничего не знаю, так что что там за кнопка ответа дать не могу )

Источник

Как отремонтировать беговую дорожку своими руками?

Беговая дорожка – ваш верный друг: это помощник в ежедневных тренировках, гарант красивой фигуры, тренажер для подготовки к самым разным соревнованиям. На беговую дорожку мы спешим после праздников или отпуска, чтобы избавиться от лишних килограммов на боках и животе. К ней мы возвращаемся в марте, чтобы подготовиться к пляжному сезону. Она помогает нам становиться выносливее и бороться со стрессом и даже может стать причиной долгой дружбы – совместные пробежки на соседних дорожках сближают людей.

Но к сожалению, беговая дорожка, как и любая техника, может сломаться. И если ошибки беговых дорожек в фитнес-клубах должны решать местные администраторы и специалисты по ремонту, то в условиях домашних тренировок спасать тренажер придется самостоятельно.

Ремонт беговой дорожки своими руками – задачка для продвинутых пользователей. В большинстве случаев гораздо проще вызвать специалиста, особенно если гарантийный срок тренажера еще не закончился. Но многие распространенные поломки при наличии минимального набора инструментов можно попробовать исправить самостоятельно.

Основные неисправности беговых дорожек:

Если нет заводских дефектов, неисправности беговых дорожек могут возникать из-за неправильной эксплуатации тренажера, превышения максимально допустимого веса пользователя, проблем с питанием. К основным неисправностям относятся:

• проблемы с включением или выключением тренажера;
• неожиданное выключение дорожки во время занятия;
• стук и другие странные звуки;
• проблемы с работой двигателя при включенной консоли;
• проскальзывание и другие проблемы, связанные с движением полотна;
• ошибки на дисплее дорожки.

Если вы увидели error на экране беговых дорожек, не стоит паниковать. Для начала попробуйте осуществить ремонт беговой дорожки своими руками. Но действуйте аккуратно, чтобы еще сильнее не навредить тренажеру. Если все ваши попытки исправить ошибки беговых дорожек оказались неудачными, не лезьте глубже, не пытайтесь самостоятельно чинить электронику или исправлять серьезные проблемы механической части.

Прежде чем начать ремонт, убедитесь в наличии необходимых инструментов. Как правило, будет достаточно базового набора: набора гаечных ключей и шестигранных ключей, плоских и крестовых отверток разных диаметров, пассатижей. В большинстве случаев даже эти инструменты вам не понадобятся, но будьте готовы применить их при необходимости.

Заранее убедитесь, что вы знаете все о своей беговой дорожке. Изучите инструкцию по эксплуатации: в ней может быть описано как техническое устройство тренажера и его особенности, так и способы устранения самых распространенных проблем. Изучите также условия гарантия своего тренажера: может оказаться, что ваше непрофессиональное вмешательство приведет к потере гарантии производителя – в таком случае лучше сразу обратиться в официальную сервисную службу.

Тонкости ремонта механических беговых дорожек:

Механическая беговая дорожка – самый простой в эксплуатации тренажер. Ее полотно движется от усилий, которые прилагает пользователь. Отсутствие подключения к сети, сложной электроники, дополнительных датчиков делает такие дорожки легкими, безопасными и недорогими. Их часто выбирают для занятий дома.

Конструкция механических беговых дорожек не отличается сложностью, и ошибки таких беговых дорожек, как правило, связаны с неправильной эксплуатацией. Неисправности механической беговой дорожки могут представлять собой разбалтывание полотна, появление шума и скрипа, проскальзывание полотна или движение рывками.

Если беговая дорожка имеет неисправности в работе полотна – например, проскальзывание, проверьте натяжение полотна. В идеале при поднятии ленты в средне части зазор должен составлять 5-7 сантиметров. Если он больше, натяните беговое полотно, если меньше – ослабьте натяжение. Для этого изучите инструкцию по эксплуатации дорожки. В случае сильного износа беговое полотно можно даже заменить на новое.

При неровностях пола и неравномерном натяжении полотна оно может сместиться от центра. Вы заметите, что движения на дорожке стали неравномерными. Будьте осторожны, не пытайтесь тренироваться в таких условиях – это может привести к травме. Остановите дорожку и отрегулируйте движущуюся ленту по инструкции.

Механические беговые дорожки требуют регулярной (хотя бы раз в три месяца) смазки движущихся узлов, устранения загрязнений и пыли. Не забывайте также проверять детали дорожки перед использованием – они не должны болтаться, скрипеть и стучать. Строго соблюдайте рекомендации производителя, касающиеся окружающей среды: механические беговые дорожки боятся чрезмерной влажности воздуха и повышенных или пониженных температур.

Тонкости ремонта электрических беговых дорожек:

Полотно электрической беговой дорожки движется за счет электромотора. На таких дорожках можно задать любую скорость в пределах, определенных мощностью мотора. Это тренажеры со сложным устройством. Ошибки в таких беговых дорожках могут быть связаны как с механической поломкой, так и с неисправностью электроники.

Одно из самых распространенных причин неисправностей электрической беговой дорожки является пыль. Она накапливает статическую энергию. Беговые дорожки обязательно требуют регулярной чистки. Не забывайте пылесосить тренажер и протирать его сухим полотенцем, а также проводить влажную уборку помещения, в котором стоит ваша беговая дорожка.

Электрические беговые дорожки так же, как и механические, нельзя эксплуатировать в условиях повышенной влажности и при слишком низких температурах. Если вы решили поставить беговую дорожку на балкон – это плохая идея: да, так вы будете заниматься на свежем воздухе, но дорожке это не пойдет на пользу.

Решения ошибок беговых дорожек, связанных с поломкой механических частей, мы уже описали выше. Если же проблема связана с электрической неисправностью, рекомендуем прежде всего на 10-15 минут полностью обесточить тренажер. После этого попробуйте его включить: после такой перезагрузки дорожка может вернуться к нормальной работе.

Если этого не произошло, проверьте шнур питания. Он должен быть подключен плотно и без нарушения полярности, иначе это может привести к поломке всей электроники. Не забывайте о том, что перепады напряжения так же вредны для беговых дорожек, как и для любых других электронных устройств: если в вашем доме такие перепады нередки, постарайтесь обезопасить дорожку, подключив источник бесперебойного питания.

Тонкости ремонта магнитных беговых дорожек:

Магнитная беговая дорожка – это распространенный вид тренажера для дома. Такие дорожки доступны по стоимости, просты в эксплуатации и, что немаловажно, надежны. Распространенные ошибки магнитных беговых дорожек легко устранить самостоятельно, не обращаясь к специалистам по ремонту.

Неисправности магнитной беговой дорожки могут быть связаны с неправильным обслуживанием и эксплуатацией. Большинство таких тренажеров имеет ограничения по весу пользователя. Превышение предельно допустимого веса может привести к крену конструкции и поломке механических частей.

Если вы заметили крен тренажера, проверьте неровности пола, подтяните болты и отрегулируйте детали согласно инструкциям производителя. Дорожка должна стоять на коврике, чтобы не повредить покрытие пола.

Ошибки магнитных беговых дорожек могут быть также связаны с необходимостью замены батареек в дисплее: не забывайте делать это регулярно. Также не забывайте об обслуживании тренажера – смазывайте узлы дорожки и проводите еженедельную уборку.

Если возникли проблемы с натяжением полотна или потерей центровки движущейся ленты, поправьте полотно и натяните его в соответствии с инструкцией по эксплуатации.

Магнитные беговые дорожки считаются достаточно надежными и долговечными. Но нельзя забывать, что любой тренажер имеет ограничения по использованию. Не забывайте о температурном режиме и влажности воздуха. Подбирайте смазку по инструкции производителя либо приобретайте специальный состав на силиконовой основе. Перед началом тренировки проверьте, чтобы у дорожки не было внешних неисправностей: не вставайте на тренажер, если он покосился, издает непривычные звуки или имеет другие заметные недостатки.

Чересчур интенсивная эксплуатация приводит к быстрой поломке беговой дорожки. Именно поэтому профессиональные тренажеры значительно отличаются по цене от беговых дорожек для дома: они рассчитаны на более серьезную нагрузку. Покупайте тренажер в соответствии со своими реальными нуждами – так он прослужит дольше.

Ошибки дисплея беговых дорожек

Беговые дорожки разных производителей имеют, как правило, одну и ту же кодировку ошибок, поэтому можно дать несколько универсальных советов по устранению ошибок беговых дорожек, которые появляются на дисплее после включения.

Самым простым в устранении является error беговых дорожек, который закодирован как E0. Это ошибка сигнализирует об отсутствующем ключе безопасности. Проверьте, надежно ли ключ зафиксирован на консоли. Если вы уверены, что ключ зафиксирован надежно, но ошибки беговых дорожек продолжают появляться, это может быть сигналом о неисправности всей консоли.

Ошибка Е1 означает неисправность датчика скорости беговой дорожки. Часто она появляется после небрежной транспортировки тренажера из-за выпадения магнита, зафиксированного в маховике переднего вала. Вы можете вскрыть крышку моторного отсека и проверить расположение магнита. Если он в порядке, а ошибки беговых дорожек продолжают появляться, может потребоваться замена герконового датчика или проверка его подключения к плате.

Error беговых дорожек E2 сигнализирует о проблемах в работе двигателя. Дорожка при этой ошибке не двигается. Проверьте двигатель на обрывы и короткие замыкания и вызывайте специалиста: ремонт следует проводить с помощью специального оборудования, и делать это своими руками не рекомендуется.

E3 – ошибка соответствия скорости движения полотна заданной. Может быть связана как с плохим прикреплением датчика скорости, так и с проблемами механизма беговой дорожки. Попробуйте смазать движущиеся части тренажера и протереть их от пыли – это может устранить проблему. Электрические неисправности связанные с ошибкой Е3 – это потребность в замене двигателя или щеток электродвигателя. Предоставьте ремонт специалисту.

Ошибки наклона бегового полотна (E-4, Е-6) могут возникать в случае неисправностей проводки, разъемов контроллера силовой платы, мотора и двигателя наклона.

Ошибка защиты от перегрузки (E-5) может быть следствием неисправности электродвигателя или износа бегового полотна. Но очень часто эта ошибка не несет за собой серьезных последствий. Попробуйте выключить дорожку из сети и подождать 10-15 минут – после перезагрузки ошибка может исчезнуть.

Ошибка электрической части контроллеров (Е7) возникает при выходе из строя трансформатора тока и при дефекте проводов.

Ошибка контроль привода (E8) устраняется натяжением приводного поликлинового ремня или заменой привода.

Ошибка положения (E9) может быть связана с неисправностью привода, но часто устраняется простым перезапуском тренажера.

Ошибка двигателя (E10) – это серьезная проблема, которая требует обращения к специалисту и может потребовать замены двигателя или консоли управления.

Некоторые беговые дорожки имеют свой особенную кодировку ошибок. Проверьте инструкцию к тренажеру, они все должны быть описаны. Часто в инструкции описаны и самые простые варианты решения проблем. Если вы понимаете, что вашей квалификации недостаточно для самостоятельного ремонта беговой дорожки, либо требуется замена детали или целого узла тренажера, обратитесь в сервисную службу.
