Ремонт штатива

Про штативы в разделе «Цифровое фото» уже было написано в цикле статей «Эх, жизнь дорожная такая сложная». И я бы не стал писать на эту тему еще, если бы не поломка любимой треноги. Когда она сломалась и нужно было искать замену, найти что-то подобное оказалось не просто. Во-первых, штатив обладал определенными качествами, не свойственными основной массе продукции. А во-вторых, он уже стал частью «системы».

То, что принадлежностей к камере в арсенале фотографа предостаточно, не удивительно. Но, что к штативу «прирастает» множество полезных узлов, понимаешь только тогда, когда штатив приходится менять на новый, а всю систему перестраивать. А потому возникает желание починить устройство. Сначала починить еще на съемке, на которой штатив сломался, ведь работать-то надо. Ну а затем починить, чтобы сохранить слаженную систему. В первом случае предполагается временный ремонт. Во втором — более-менее основательный. Для первого случая стоит иметь при себе универсальный ремкоплект. Ясно, что специфический ремкомплект для штатива носить при себе было бы слишком большой роскошью. А вот что-то легкое и универсальное по применению — вполне разумно.

Системный штатив

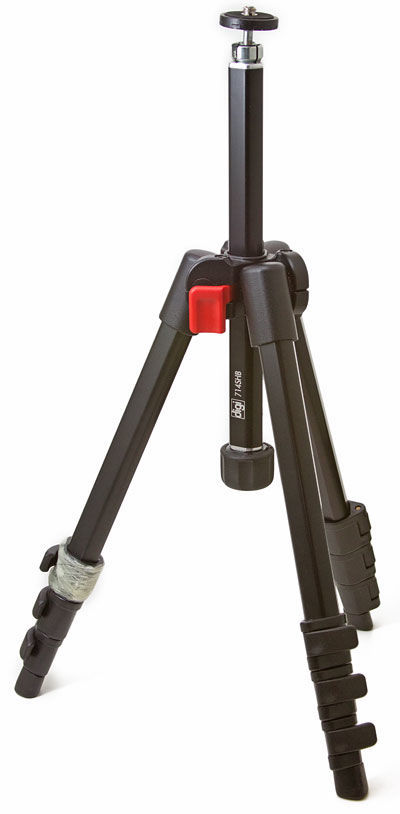

Но начнем со штатива и его системы. Из нескольких штативов, которыми я пользуюсь, наиболее востребованным, особенно для выездной съемки, оказался алюминиевый digi 714SH(B-Black) компании Manfrotto. Он легок (весит примерно 1 кг), помещается в небольшой портфель или рюкзак (в собранном состоянии длина штатива около 35 см), выдерживает нагрузку до 2,5 кг и позволяет снимать с уровня от 32,5 см (центральную колонку можно перевернуть и тогда снимать с уровня пола) до 122 см. Каждая ножка состоит из 4 секций. Крайние тонкие благодаря «сложному» профилю трубок совсем неплохо держат нагрузку и не очень «вибрируют». Штатив комплектуется встроенной шаровой головкой, зажимной механизм которой вполне удовлетворит фотографа с легкой камерой (компактом), занимающегося неторопливой съемкой. Для оперативной работы такая шаровая головка не подходит. Когда я покупал этот штатив, планировал заменить центральную колонку на обычную, однако найти такую не удалось. И еще оказалось, что если вес груза, носимого на себе, критичен, встроенная шаровая головка — хороший вариант и, несомненно, более практичный, чем просто неподвижный узел крепления камеры.

Читайте также:  Водонапорная станция для ремонт

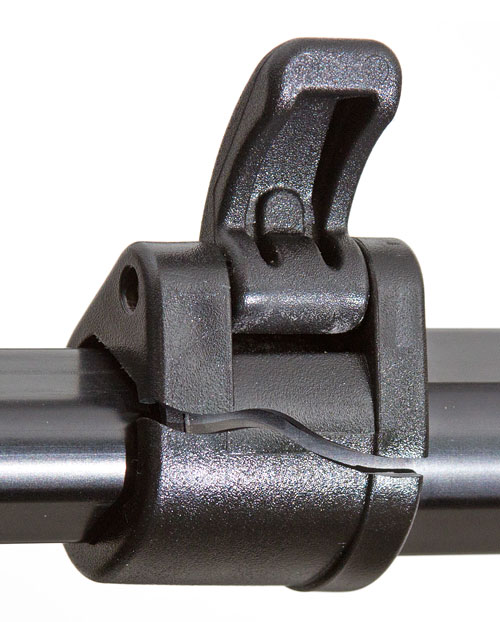

При выборе штатива я искал вариант с замками быстрой фиксации ножек, так на прошлом штативе с резьбовым зажимом сломался именно этот зажим. После 3 лет эксплуатации на Manfrotto digi 714SH снова сломался именно замок. Свои три года штатив отслужил исправно, и никаких претензий к производителю нет. Конечно, более качественная пластмасса или даже композитный пластик служили бы дольше. Но цена таких материалов «не войдет» в цену качественного алюминиевого штатива с профилированными ножками и штативной головкой, который на момент покупки стоил чуть больше 100 долларов.

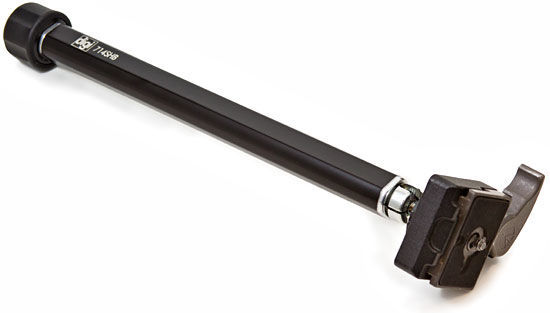

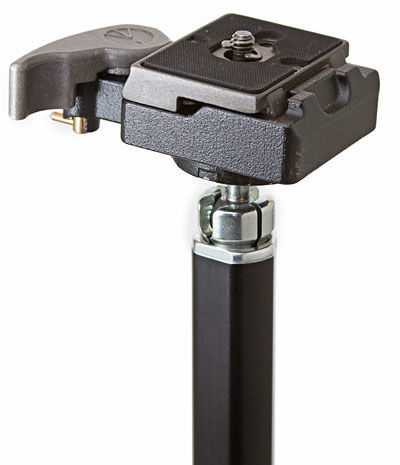

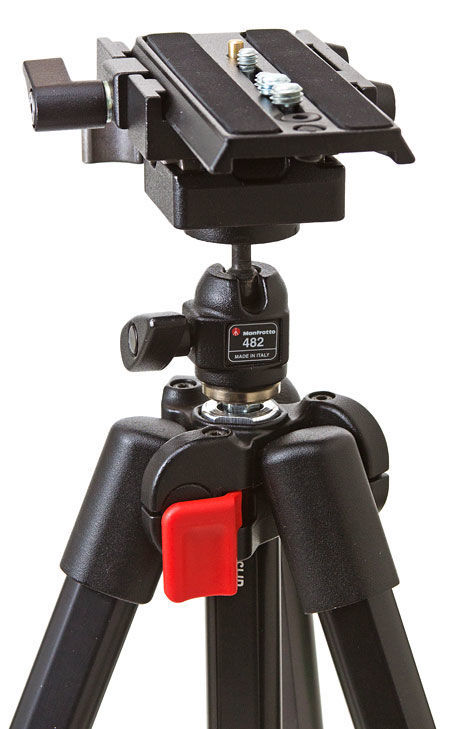

Но вернемся к системе штатива. Первая добавка к ней — адаптер для быстросъемной площадки 200PL-14 (Manfrotto 323). Его можно закрепить на шаровую головку и оперативно монтировать камеру на штатив при съемке.

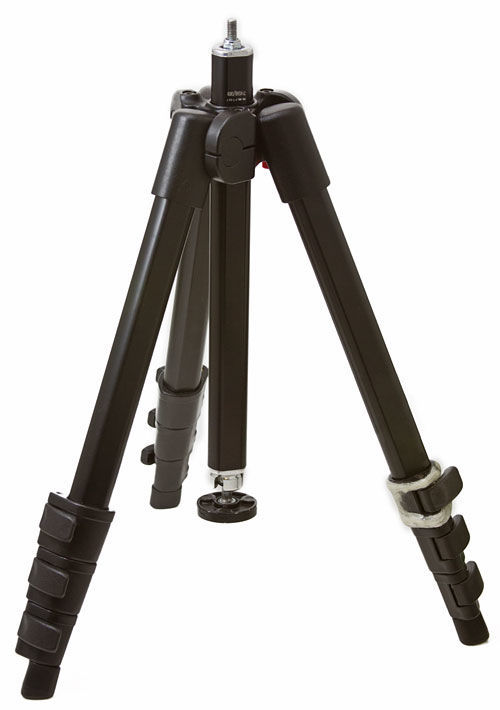

Чтобы работать со штативом было удобнее, на него нужно установить нормальную штативную головку. Для это центральная штанга переворачивается и остается только сделать переходник с метрической резьбы зажимного узла встроенной шаровой головки на стандартную для крепления камер к штативам дюймовую 3/8″.

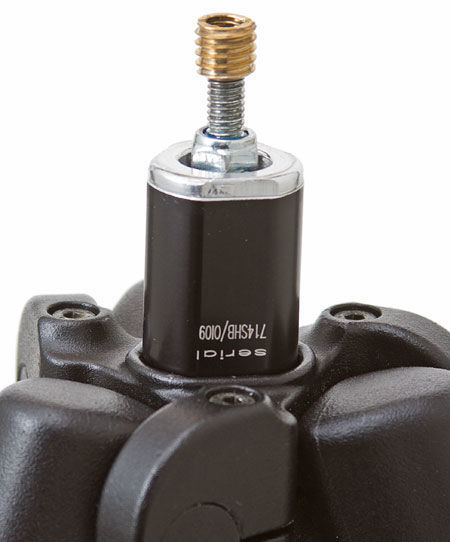

За неимением нормального резьбового адаптера его можно сделать из стандартных переходников 1/4″—3/8″, пройдя внутри такого переходника метрическим метчиком М6 и подмотав при монтаже для надежности веревочный уплотнитель. При наличии станка переходник лучше выточить. Так как хвостовик М6 является частью натяжного зажимного узла шаровой головки («висит» на пружине), он не всегда точно отцентрован. Для точного позиционирования шаровой головки между ней и центральной колонкой нужно установить толстую металлическую прокладку с центральной дыркой большей чем 3/8 дюйма. Тогда основа шаровой головки будет опираться на срез центральной колонки и естественно окажется соосной центральной колонке.

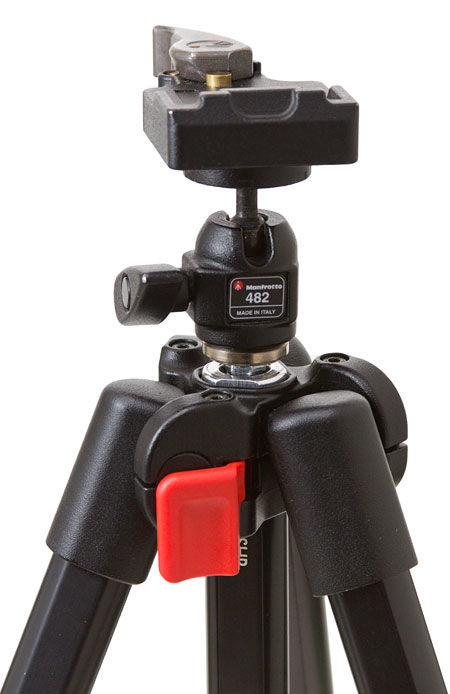

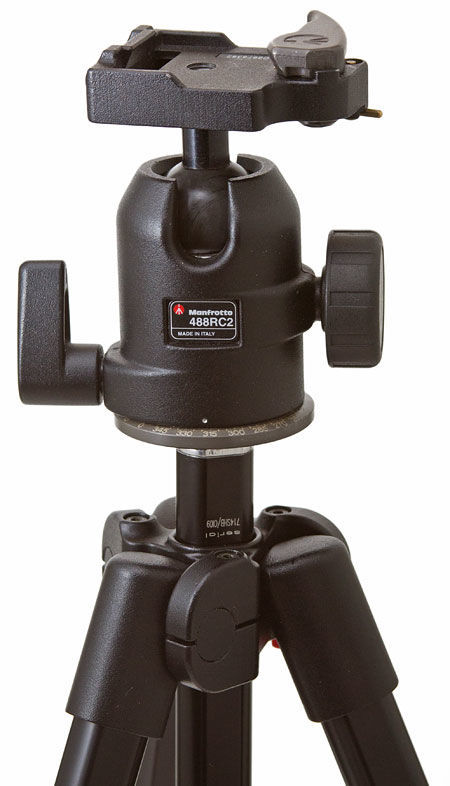

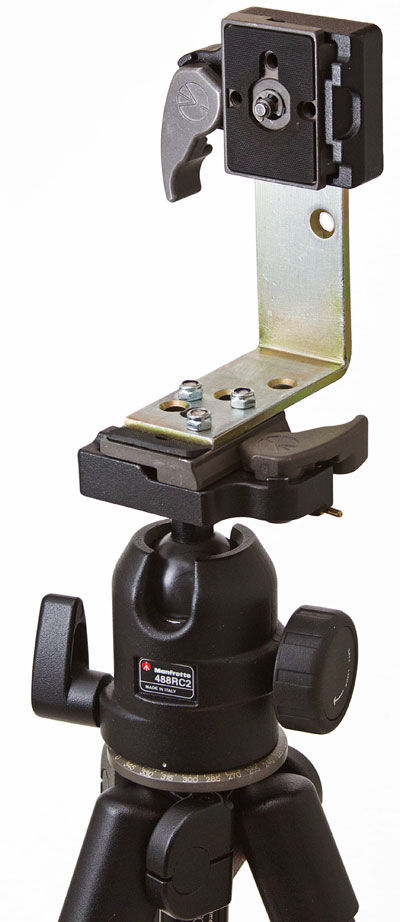

На штатив можно установить легкую или среднюю по весу шаровую головку:

Ремонт

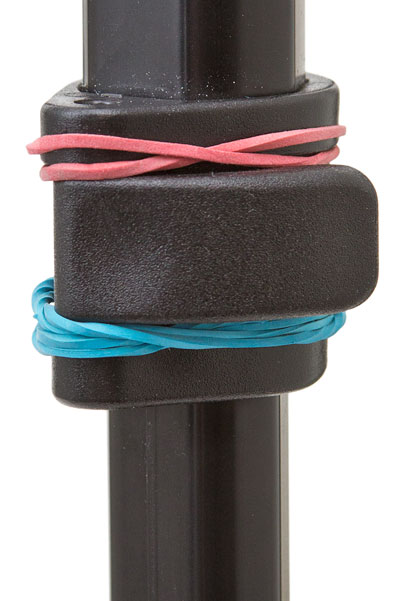

Когда на съемке лопнул замок крепления ножки штатива, а снимать нужно было обязательно с использованием штатива (видео легкой камерой), в ход пошли обычные бухгалтерские резинки. На иллюстрации далее их всего две, но реально я закрепил замок четырьмя резинками. Обычно я закрепляю такими резинками комплекты пальчиковых аккумуляторов для вспышки и диктофона и наматываю их с запасом. Так что подобные резинки — одна из необходимых составляющих в моей «аптечке».

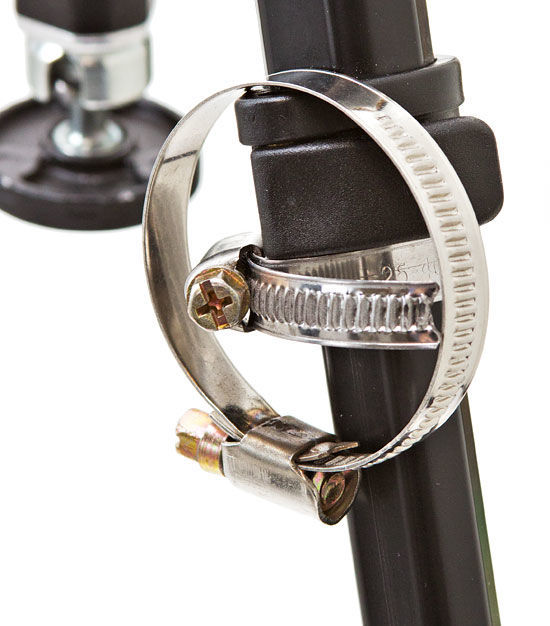

Более жестким и надежным решением временного крепления трещины может быть металлический хомут с червячным резьбовым натяжением. Такие хомуты легки и достаточно прочны. В фоторюкзаке стоит иметь подобные приспособления с диаметрами и под ножки штатива, и под максимальный диаметр используемых объективов.

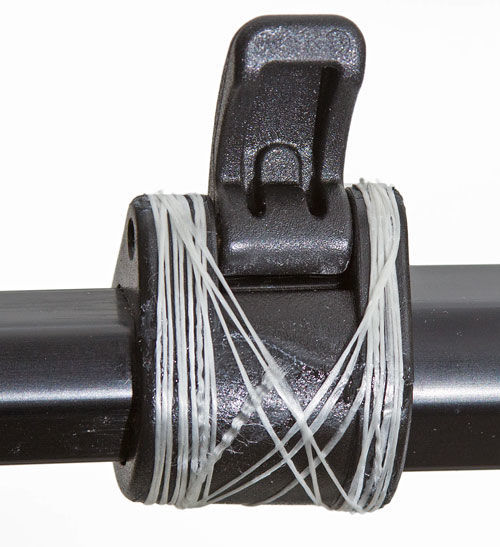

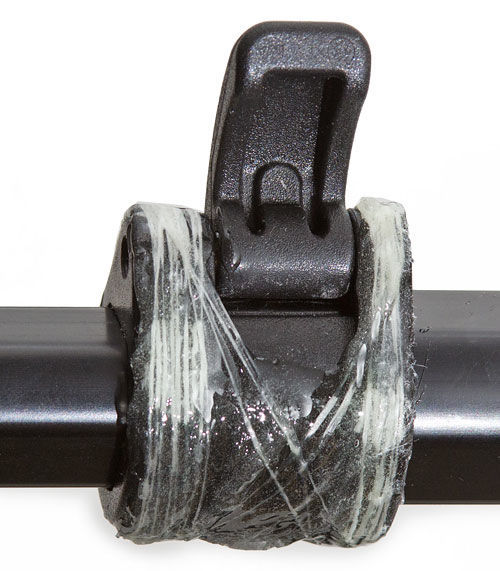

Описанные выше способы ремонта — временные меры. С ними использовать штатив неудобно. Так как я не захотел разукомплектовывать свою штативную систему и создавать новую, пришлось выполнить основательный ремонт замка крепления ножки. Надежного клеевого соединения, которое можно реализовать в домашних условиях для узла работающего на разрыв, не создать. Поэтому пришлось «надеть» на замок постоянный хомут из композитного материала — капроновой нити и эпоксидной массы с отвердителем.

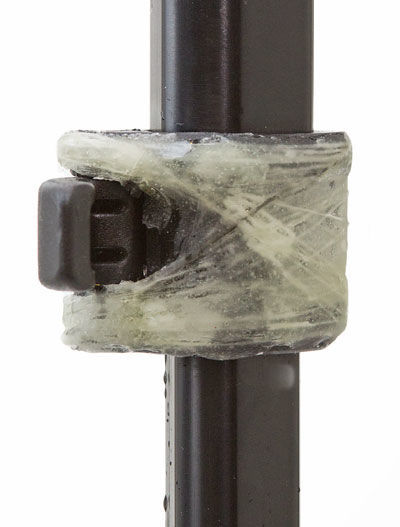

Для надежности после высыхания первого композитного слоя я нанес на замок еще один. В результате получился надежный «постоянный» хомут.

На самом деле ремонтировать замки штативов Manfrotto подручными средствами вовсе не обязательно. Для меня оказалось неожиданностью, что ремкомплекты для фототехники все еще продаются. Всего за ≈5 долларов мне продали в магазине «Кинолюбитель» на Ленинском проспекте (Москва) комплект Manfrotto R714,16, который легко установить на место сломанного замка. Чтобы облегчить процесс установки замка, можно руководствоваться документами с описаниями и схемами сборки, выложенными на сайте Manfrotto в описаниях продуктов. Так как ссылки на них, судя по виду, не являются постоянными, я скачал схему штатива Manfrotto digi 714SH, которую можно загрузить отсюда. Может, пластик сломавшегося замка был и не очень хорошим, но схемы полезны для ремонта и красивы сами по себе.

Источник

Как я отремонтировал штатив, который все «мастера» советовали выбросить

Друзья привет. Решил запилить небольшую статейку по поводу ремонта штатива. Да и просто хочется похвастаться, как получилось нетривиально решить такую проблему.

Вот такой у меня штативчик от фирмы «Арсенал». Алюминиевый, небольшой — 1,5 метра и при этом совсем лёгкий.

Таскал его с собой в поездках очень часто. Проблем с ним не было никаких. В основном мелкие ремонты сводились к смазыванию трущихся деталей и иногда подстукиванию соединения на заклёпках.

Но вот случилась авария и штатив накрылся капитально. А точнее отлетела половинка верхнего крепления ножки.

Пытался спихнуть его в ремонт, но все ремонтники от него отнекивались, как черти от ладана, так как такие вещи не ремонтируются. Пластик не клеится и не паяется. Есть вариант разработки новой модели и печати её на 3д принтере, но по цене выйдет немного дороже крыла от самолёта Боинг 777

Стал вопрос о полном расчленении штатива на запчасти или же просто отдать детворе на растерзание. Но посмотрев цены на подобные штативы сейчас на алике, я подумал, что умирать, да ещё и так жестоко, ему рано. Так, как выделить сумму на покупку нового. очень проблематично . И после многодневных обдумываний было найдено простое решение.

В ход пошли обычные пластиковые стяжки, которые в избытке валялись в шухлядке и ждали своего часа, и вот он настал!

Чтобы стянуть ими ножку, пришлось просверлить 4 отверстия в верхнем креплении вот таким образом. Конечно прожечь было бы немного аккуратней, но мне дрелью всё же работать сподручней.

Ну, а дальше всё совсем просто — пропускаем пару пластиковых стяжек сквозь просверленные отверстия и перекладину на ножке и стягиваем всё это дело до упора, не забыв обрезать длинные концы стяжек. Вот так в итоге должно получиться.

Всё! Штатив ожил и снова готов к работе.

А все вопросы задавайте в каментах! И относитесь нежней к своим инструментам.

Ещё полезные статьи для фотографов (сварщиков) и видаков на канале

А ещё больше интересных статей и видео можно найти в КАРТЕ КАНАЛА

Источник

Ремонт штатива

Про штативы в разделе «Цифровое фото» уже было написано. И я бы не стал писать на эту тему еще, если бы не поломка любимой треноги. Когда она сломалась и нужно было искать замену, найти что-то подобное оказалось не просто. Во-первых, штатив обладал определенными качествами, не свойственными основной массе продукции. А во-вторых, он уже стал частью «системы».

То, что принадлежностей к камере в арсенале фотографа предостаточно, не удивительно. Но, что к штативу «прирастает» множество полезных узлов, понимаешь только тогда, когда штатив приходится менять на новый, а всю систему перестраивать. А потому возникает желание починить устройство. Сначала починить еще на съемке, на которой штатив сломался, ведь работать-то надо. Ну а затем починить, чтобы сохранить слаженную систему. В первом случае предполагается временный ремонт. Во втором — более-менее основательный. Для первого случая стоит иметь при себе универсальный ремкоплект. Ясно, что специфический ремкомплект для штатива носить при себе было бы слишком большой роскошью. А вот что-то легкое и универсальное по применению — вполне разумно.

Системный штатив

Но начнем со штатива и его системы. Из нескольких штативов, которыми я пользуюсь, наиболее востребованным, особенно для выездной съемки, оказался алюминиевый digi 714SH(B-Black) компании Manfrotto. Он легок (весит примерно 1 кг), помещается в небольшой портфель или рюкзак (в собранном состоянии длина штатива около 35 см), выдерживает нагрузку до 2,5 кг и позволяет снимать с уровня от 32,5 см (центральную колонку можно перевернуть и тогда снимать с уровня пола) до 122 см. Каждая ножка состоит из 4 секций. Крайние тонкие благодаря «сложному» профилю трубок совсем неплохо держат нагрузку и не очень «вибрируют». Штатив комплектуется встроенной шаровой головкой, зажимной механизм которой вполне удовлетворит фотографа с легкой камерой (компактом), занимающегося неторопливой съемкой. Для оперативной работы такая шаровая головка не подходит. Когда я покупал этот штатив, планировал заменить центральную колонку на обычную, однако найти такую не удалось. И еще оказалось, что если вес груза, носимого на себе, критичен, встроенная шаровая головка — хороший вариант и, несомненно, более практичный, чем просто неподвижный узел крепления камеры.

При выборе штатива я искал вариант с замками быстрой фиксации ножек, так на прошлом штативе с резьбовым зажимом сломался именно этот зажим. После 3 лет эксплуатации на Manfrotto digi 714SH снова сломался именно замок. Свои три года штатив отслужил исправно, и никаких претензий к производителю нет. Конечно, более качественная пластмасса или даже композитный пластик служили бы дольше. Но цена таких материалов «не войдет» в цену качественного алюминиевого штатива с профилированными ножками и штативной головкой, который на момент покупки стоил чуть больше 100 долларов.

Но вернемся к системе штатива. Первая добавка к ней — адаптер для быстросъемной площадки 200PL-14 (Manfrotto 323). Его можно закрепить на шаровую головку и оперативно монтировать камеру на штатив при съемке.

Чтобы работать со штативом было удобнее, на него нужно установить нормальную штативную головку. Для это центральная штанга переворачивается и остается только сделать переходник с метрической резьбы зажимного узла встроенной шаровой головки на стандартную для крепления камер к штативам дюймовую 3/8″.

За неимением нормального резьбового адаптера его можно сделать из стандартных переходников 1/4″—3/8″, пройдя внутри такого переходника метрическим метчиком М6 и подмотав при монтаже для надежности веревочный уплотнитель. При наличии станка переходник лучше выточить. Так как хвостовик М6 является частью натяжного зажимного узла шаровой головки («висит» на пружине), он не всегда точно отцентрован. Для точного позиционирования шаровой головки между ней и центральной колонкой нужно установить толстую металлическую прокладку с центральной дыркой большей чем 3/8 дюйма. Тогда основа шаровой головки будет опираться на срез центральной колонки и естественно окажется соосной центральной колонке.

На штатив можно установить легкую или среднюю по весу шаровую головку:

Ремонт

Когда на съемке лопнул замок крепления ножки штатива, а снимать нужно было обязательно с использованием штатива (видео легкой камерой), в ход пошли обычные бухгалтерские резинки. На иллюстрации далее их всего две, но реально я закрепил замок четырьмя резинками. Обычно я закрепляю такими резинками комплекты пальчиковых аккумуляторов для вспышки и диктофона и наматываю их с запасом. Так что подобные резинки — одна из необходимых составляющих в моей «аптечке».

Более жестким и надежным решением временного крепления трещины может быть металлический хомут с червячным резьбовым натяжением. Такие хомуты легки и достаточно прочны. В фоторюкзаке стоит иметь подобные приспособления с диаметрами и под ножки штатива, и под максимальный диаметр используемых объективов.

Описанные выше способы ремонта — временные меры. С ними использовать штатив неудобно. Так как я не захотел разукомплектовывать свою штативную систему и создавать новую, пришлось выполнить основательный ремонт замка крепления ножки. Надежного клеевого соединения, которое можно реализовать в домашних условиях для узла работающего на разрыв, не создать. Поэтому пришлось «надеть» на замок постоянный хомут из композитного материала — капроновой нити и эпоксидной массы с отвердителем.

Для надежности после высыхания первого композитного слоя я нанес на замок еще один. В результате получился надежный «постоянный» хомут.

На самом деле ремонтировать замки штативов Manfrotto подручными средствами вовсе не обязательно. Для меня оказалось неожиданностью, что ремкомплекты для фототехники все еще продаются. Всего за ≈5 долларов мне продали в магазине «Кинолюбитель» на Ленинском проспекте (Москва) комплект Manfrotto R714,16, который легко установить на место сломанного замка. Чтобы облегчить процесс установки замка, можно руководствоваться документами с описаниями и схемами сборки, выложенными на сайте Manfrotto в описаниях продуктов. Так как ссылки на них, судя по виду, не являются постоянными, я скачал схему штатива Manfrotto digi 714SH. Может, пластик сломавшегося замка был и не очень хорошим, но схемы полезны для ремонта и красивы сами по себе.

Источник
