Ошибка на Micromaster 440 — F0070

Ошибка на Micromaster 440 — F0070

Сообщение hypernom » 05 сен 2019, 02:07

Здравствуйте, имеется частотный преобразователь Micromaster 440, при работе иногда его выбивает и выходит ошибка — F0070. Я нашёл обозначение данной ошибки, и вижу, что проблема кроется в коммутаторе связи. Оборудование может работать два часа, а может даже и всего 10 минут, затем выходит данная ошибка, но самое интересное, что оборудование не выбивает и не останавливается, то-есть оно продолжает крутится, но перестает передавать данные (мощность, нагрузку, обороты) в плк. Попробовали заменить этот коммутатор связи на другой, проработал так часов 5 может, затем так-же выбил, вернули всё обратно. Сам частотник кстати греется, и связи с этим, сам горячий коммутатор становится. Может ли это влиять как-то?

Кстати говоря, у нас на производстве сейчас идёт такой не плохой перекос фаз, различные оборудования встают. Но данный частотник не выдает никаких предупреждений по перекосу. Может ли это как-то влиять и греть его?

Источник

Форум АСУТП

Клуб специалистов в области промышленной автоматизации

• Обязательно представиться на русском языке кириллицей (заполнить поле «Имя»).
• Фиктивные имена мы не приветствуем. Ивановых и Пупкиных здесь уже предостаточно — придумайте что-то пооригинальнее.
• Не писать свой вопрос в первую попавшуюся тему — вместо этого создать новую тему.
• За поиск и предложение пиратского ПО — бан без предупреждения.
• Рекламу и частные объявления «куплю/продам/есть халтура» мы не размещаем ни на каких условиях.
• Перед тем как что-то написать — читать здесь и здесь.

Проверка ПЧ (Micromaster 440) перед включением

Проверка ПЧ (Micromaster 440) перед включением

Есть «новый» преобразователь частоты Micromaser 440 (Siemens) на 250kW.
При подключении силового кабеля (вводного и отходящего), открыли крышку с ПЧ и увидели, что внутри есть что-то напоминающее потеки грязной воды но уже высушеные,
есть версия что он хранился на открытом воздухе (в деревянном боксе) и попал под дождь.

Перед включением хотелось бы его проверить, но вопрос как?

Есть ли процедура проверки (измерение сопротивления, изоляции и т.п.) без подачи силового напряжения.

Мозги работают, BOP индицирует только одну ошибку — отсутствие входного напряжения.

Померяли цешкой сопроситвление на входе, между фазами L1 и L2 низкое сопротивление, 4 Ом, но внутри ПЧ есть транс. на вентилятор, хотя на трансе есть предохранители (не знаю по входу или выходу), отключили предохранители (врутри ПЧ) сопротивление всеравно 4 Ом.

Что посоветуете.
Как проверить ПЧ без подачи силового напряжения?

Re: Проверка ПЧ (Micromaster 440) перед включением

Сообщение Универсал » 04 дек 2015, 22:24

Re: Проверка ПЧ (Micromaster 440) перед включением

Сообщение Михайло » 05 дек 2015, 06:21

Re: Проверка ПЧ (Micromaster 440) перед включением

про формовку знаю. причем Siemens как всегда «горе от ума» в разных источниках пишет по разному.

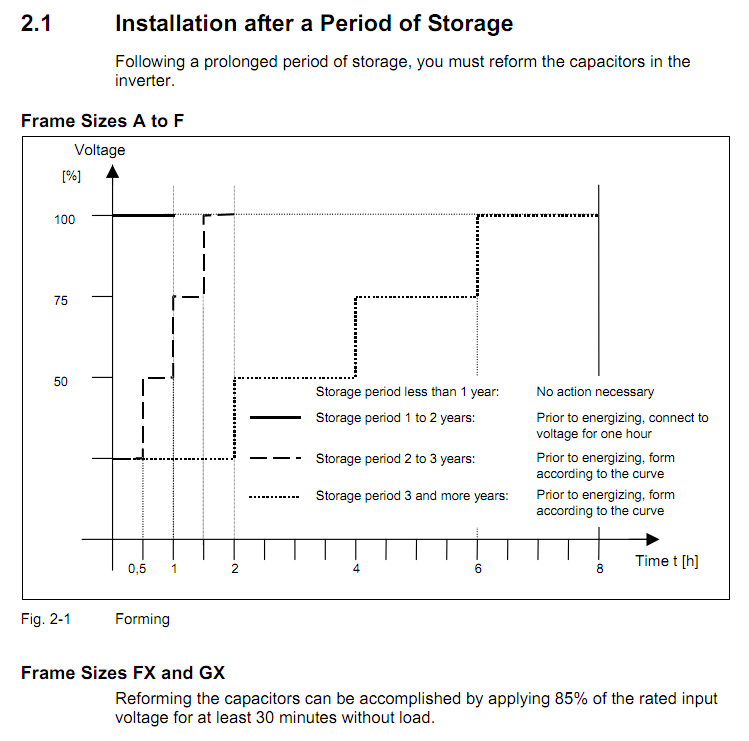

в руководстве по Micromaster 440 написано что для типоразмеров FX и GX, 250kW это GX (максимальный типоразмер) — формовку делать 30 min, 85% input voltage (не зависимо от срока хранения)
а на суппорте если более 3 лет то 8 часов, 2 часа — 25%, 2 — 50%, 2 — 75%, 2 — 100%.
какой способ правильный?
на суппорте упоминается способ формовки через резисторы без ЛАТРа, можно ли делать так?

какой мощности нужен латр? например для формовки Micromaster 440 на 250kW?
если нет ЛАТРа можно ли формовку сделать через резисторы?
[+]

но это с подачей силового напряжения, а есть ли методика проверки без подачи силового напряжения.

вариант с ЛАТРом отличный. какие есть еще варианты?

на суппорте только про конденсаторы.
How to preventive maintenance or check each parts of Micromaster 440?
https://support.industry.siemens.com/tf . ageSize=10

но можно и не через ЛАТР, а через резисторы

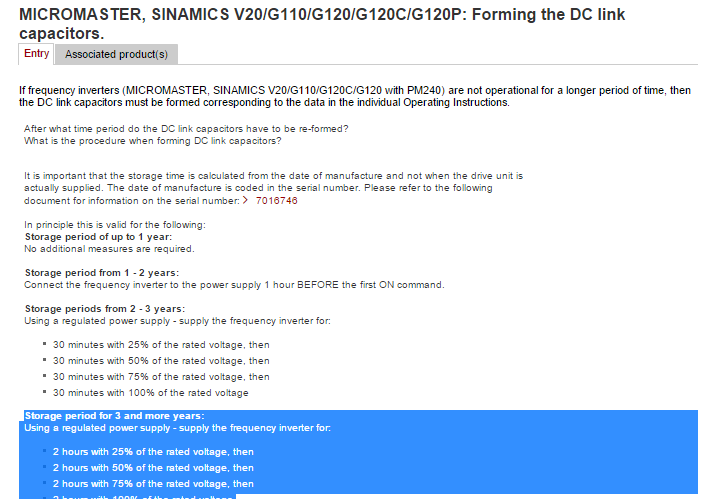

MICROMASTER, SINAMICS V20/G110/G120/G120C/G120P: Forming the DC link capacitors.

Procedure with resistors (lamps):
The DC link capacitors are formed by connecting the supply voltage to the line supply connections of the drive unit for at least 60 min. This must be done at room temperature and without any load connected to the unit. A series resistance must be connected-up in all of the three line supply phases:

Источник

Коды ошибок частотного преобразователя Siemens

В процессе работы выходит из строя даже самое надежное промышленное оборудование. В данной статье мы приведем ошибки частотного преобразователя Siemens, а точнее Siemens MICROMASTER 440. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей. В этой статье мы рассмотрим одного из самых известных производителей промышленной электроники имеющему уважение во всем мире, Siemens.

Существует несколько видов ошибок, некоторые из них можно устранить автоматически, а некоторые возможно исправить только, обратившись в специализированный сервисный центр. В таблицах ниже приведены коды ошибок частотного преобразователя Siemens и их расшифровка.

Индикация- статусная панель, устранение неисправностей с помощью статусной панели.

Светодиоды

Приоритет

Описание состояния преобразователя

Зеленый

Желтый

1

8

• Сбой преобразователя по неуказанным ниже причинам.

13

14

• Преобразователь готов к работе

4

5

7

8

9

• Значение тока на ограничении (диоды мигают одновременно)

11

• Предупреждение (диоды мигают попеременно)

6/10

12

2

• Сбой в ПЗУ процессора (оба диода мигают одновременно)

3

• Сбой в ОЗУ (оба диода мигают попеременно).

R1 – время включенного состояния 900 мС

• R2 – время включенного состояния 300 мС

Коды ошибок частотного преобразователя Siemens MICROMASTER 440

При появлении неисправности на дисплее частотного преобразователя Siemens MICROMASTER 440 отобразится код ошибки, в таблице ниже приведены все коды ошибок привода Siemens

Код сбоя

Описание

Возможные причины

Диагностика и способы устранения

F0001

Перегрузка по току

• Мощность двигателя не соответствует мощности преобразователя
• Короткое замыкание в проводе двигателя
• Замыкание на землю

• Проверьте согласование мощностей двигателя и преобразователя
• Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
• Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
• Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
• Проверьте сопротивление статора (Р0350)
• Увеличьте время разгона (Р1120)
• Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
• Проверьте, не перегружен ли или не заклинило ли двигатель.

F0002

• Напряжение питания превысило предел при генераторной нагрузке.

• Проверьте, находится ли питающее напряжение в пределах, указанных на табличке номинальных данных
• Проверьте, активизирован ли регулятор напряжения промежуточного звена (Р1240) и правильно ли он за параметрирован
• Увеличьте время замедления (Р1121).

F0003

• Пропадание питающего напряжения во время работы привода

• Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных
• Проверьте, нет ли временного пропадания или провалов сети.

F0004

Температура окружающей среды выше допустимого предела.

• Проверьте, вращается ли встроенный вентилятор при работе привода
• Проверьте, установлена ли частота модуляции на значение по умолчанию
• Температура окружающей среды превысила значение, допустимое для данного преобразователя
• Проверьте, не закрыты ли зоны входа и выхода воздуха.

F0005

Превышение по I2t

• Преобразователь перегружен

• Проверьте, находится ля ли рабочий цикл нагрузки в допустимых пределах.
• Проверьте согласование мощностей двигателя и преобразователя

F0011

Перегрев двигателя по I2t

• Двигатель перегружен
• Неверные данные двигателя
• Длительное время работы на низких скоростях
• Слишком большие значения начального напряжения в параметрах Р1310, Р1311 и Р1312.

• Проверьте, правильно ли введена температурная постоянная двигателя
• Проверьте параметр, в котором установлена граница срабатывания предупреждения по перегреву
• Проверьте нагрузку двигателя
• Уменьшите значения параметров Р1310, Р1311 и Р1312

F0041

Ошибка при измерении сопротивления статора

• Ошибка считывания данных

• Проверьте, подключен ли двигатель к преобразователю
• Проверьте правильность ввода данных двигателя.

F0051

Ошибка параметра в EEPROM

• Ошибка чтения/записи параметра из/в EEPROM

• Сбросьте привод на заводские настройки и установите параметры заново
• Замените преобразователь.

F0052

• Ошибка чтения данных силового стека или данные повреждены.

• Произвести ремонт или замену преобразователя.

F0060

Нет ответа от специализированной ASIC – платы.

• Программная ошибка

• Сквитируйте (сбросьте) ошибку
• Если она повторится замените преобразователь

F0070

Ошибка задания через плату связи

• Не получено задание от коммуникационной платы за время ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине.

F0071

Нет данных по последующему протоколу (RS232) в течение времени ожидания.

• Нет ответа в течение времени ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине

F0072

Нет данных по последующему протоколу (RS485) в течение времени ожидания.

• Нет ответа в течение времени ожидания

• Проверьте связь с коммуникационной платой
• Проверьте ведущее устройство на шине

F0080

Нет входного сигнала на аналоговом входе.

• Нет входного сигнала на аналоговом входе.

• Проверьте связь с аналоговым входом

F0085

• Внешний сбой защелкивается через входные клеммы.

• Запретите защелкивание сбоя через входные клеммы

F0101

• Программная ошибка или сбой процессора

• Запустите процедуры самотести- рования
• Замените преобразователь.

F0221

Обратная связь ПИ- регулятора ниже минимального значения

• Обратная связь ПИ- регулятора ниже минимального значения Р2268

• Измените значение параметра Р2268
• Настройте коэффициент обратной связи.

F0222

Обратная связь ПИ-регулятора выше максимального значения

• Обратная связь ПИ- регулятора выше максимального значения Р2267

• Измените значение параметра Р2267
• Настройте коэффициент усиления обратной связи.

F0450

(только в сервисном режиме)

Ошибка при BIST — тестировании

• 1 — Отрицательный результат тестирования силовой части
• 2 — Отрицательный результат тестирования управляющих плат
• 4 — Отрицательный результат функционального тестирования
• 8- Отрицательный результат тестирования плат ввода/вывода.

• Преобразователь можно запускать, но некоторые функции будут работать некорректно
• Замените преобразователь

Таблица кодов предупреждения частотного преобразователя Siemens MICROMASTER 440

А0501

Ограничение тока нагрузки

• Проверьте согласование мощностей двигателя и преобразователя
• Проверьте, чтобы длина силовых кабелей не превышала допустимое значение
• Проверьте двигатель и его провода на наличие короткого замыкания и замыкания на землю
• Проверьте соответствие введенных параметров двигателя с реальными параметрами подключенного двигателя
• Проверьте сопротивление статора (Р0350)
• Увеличьте время разгона (Р1120)
• Уменьшите добавочное напряжение в параметрах Р1310, Р1311 и Р1312
• Проверьте, не перегружен ли или не заклинило ли двигатель.

А0502

Достигнут верхний предел напряжения питания.

• Слишком большое напряжение питания
• Генераторный режим работы привода
• Время замедления слишком мало

• Проверьте, находится ли питающее напряжение в диапазоне, указанном на табличке номинальных данных.
• Увеличьте время замедления (Р1121)

Примечание:
Если Udmax- регулятор активен, время замедления автоматически увеличивается.

А0503

Достигнут нижний предел напряжения питания.

• Сетевое напряжение слишком мало.
• Кратковременные провалы сети.

• Позаботьтесь, чтобы напряжение питания оставалось в допустимых пределах.

А0504

• Температура теплоотвода превысила уровень выдачи предупреждения, что привело к снижению несущей и/или выходной частоты (в зависимости от установленных параметров).

• Проверьте, находится ли температура окружающей среды в допустимых пределах.
• Проверьте условия и циклы нагрузки
• Проверьте, вращается ли вентилятор при работе преобразователя

А0505

Превышение по I2t

• Превышен уровень предупреждения. Ток будет снижен, если это установлено в параметрах.

• Проверьте, находится ли цикл нагрузки в допустимых пределах

А0506

Нагрузочный цикл преобразователя

• Температура теплоотвода и модель теплового перехода превысили допустимый диапазон.

• Проверьте, находится ли цикл нагрузки в допустимых пределах

А0511

Перегрев двигателя по I2 t

• Возможно двигатель перегружен

• Проверьте параметр для тепловой постоянной времени двигателя
• Проверьте параметр для уровня предупреждение по I2t двигателя
• Проверьте, не работает ли двигатель длительное время на низких скоростях
• Проверьте, чтобы установка подъема была не слишком высокой.

А0600

Перегрузка операционной системы реального времени.

• Программная ошибка

• Обратиться к специалистам

А0700

СВ предупреждение 1

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0701

СВ предупреждение 2

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0702

СВ предупреждение 3

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0703

СВ предупреждение 4

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0704

СВ предупреждение 5

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0705

СВ предупреждение 6

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0706

СВ предупреждение 7

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0707

СВ предупреждение 8

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0708

СВ предупреждение 9

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0709

СВ предупреждение 10

• Определяется платой связи

• Смотрите руководство пользователя по СВ

А0710

Ошибка связи СВ

• Связь с СВ потеряна

• Проверить соединения связи

А0711

Ошибка конфигурирования СВ

• СВ сообщает об ошибки конфигурации

• Проверьте параметры СВ

А0910

Деактивирован регулятор Vdc-max

• Vdc-maxуправление было дезактивировано

• Проверьте параметр входного напряжения преобразователя

А0911

Vdc-max регулятор активен

• Время замедления увеличивается для предотвращения прерывания по перенапряжению и удержания напряжения DC звена в допустимых пределах.

• Проверьте параметр входного напряжения преобразователя
• Проверьте время замедления

А0920

Неправильно установлен параметр аналогового входа

• Неправильная установка параметров аналогового входа

• Параметры масштабирования аналогового входа не должны быть установлены в одинаковые значения

А0921

Неправильно установлен параметр аналогового выхода

• Параметры масштабирования аналогового выхода не должны быть установлены в одинаковые значения

А0922

К приводу не подключена нагрузка

• Выходной ток меньше ожидаемого
• Низкое выходное напряжение, например, когда на частоте 0 Гц установлено повышение 0.

• Проверьте подключение нагрузки к преобразователю
• Проверьте, чтобы введенные параметры двигателя соответствовали подключенному двигателю
• Из-за отсутствия нормальной нагрузки, некоторые функции привода могут выполняться неправильно.

А0923

Активны сигналы «Толчок» вправо и «Толчок» влево (JOG)

• Сигналы «Толчок» вправо и «Толчок» влево активны одновременно

• Обеспечьте, чтобы сигналы «Толчок» вправо и «Толчок» влево не подавались одновременно

Сброс ошибок и Ремонт частотных преобразователей Siemens в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей Siemens. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотных преобразователей производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, программированием и настройкой приводов Siemens? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

• Заказав обратный звонок (кнопка в правом нижнем углу сайта)
• Посредством чата (кнопка расположена с левой стороны сайта)
• Либо позвонив по номеру: +7(8482) 79-78-54; +7(917) 121-53-01
• Написав на электронную почту: 89171215301@mail.ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

Источник
