Капитальный ремонт двигателя – процесс, во время которого мотор в целом и все его узлы в частности доводятся до кондиции, максимально близко соответствующей состоянию, в котором двигатель вышел с завода. В понятие такого ремонта входит: разборка и очистка двигателя, проверка всех узлов на наличие дефектов, замена при необходимости, ремонт и приведение в идеальное состояние коленвала, блока цилиндров, систем подачи топлива, масляной смазки и охлаждения, ремонт кривошипно-шатунного механизма.

Не стоит путать подобный ремонт с такой процедурой, как переборка двигателя. Она включает в себя лишь разборку и замену тех элементов, которые пришли в негодность. Капремонт двигателя делается тогда, когда определяется низкая компрессия и потеря мощности, возникающая из-за естественного пробега автомобиля.

Причины и признаки приближения ремонта

Перечислим кратко причины и признаки, по которым водитель может определить, что необходимо делать капитальный ремонт двигателя. Итак, к признакам относится:

1. Возникновение стука в КШМ (кривошипно-шатунный механизм).
2. Снижение давление масла (об этом сигнализирует лампа на приборной панели). Однако учтите, что единоразовое снижение давления не означает, что нужна «капиталка». Однако если снижение появляется регулярно и через короткое время, то нужна дополнительная диагностика.
3. Повышенный расход масла. Здесь та же логика, что и в предыдущем пункте. Если вы очень часто заливаете масло, существует вероятность, что надо проводить капитальный ремонт двигателя.

Лампа снижения давления масла на приборной панели

Теперь рассмотрим причины, из-за которых возникают описанные выше проблемы.

1. Закоксовывание масляных каналов, значительное загрязнение, старение масла или использование некачественного.
2. Выход из строя или значительный износ подшипников скольжения в КШМ и/или вкладышей коленчатого вала.
3. Падение компрессии может быть вызвано износом колец поршня, прогоранием клапанов или прокладки главного блока цилиндров.
4. Повышение расхода масла возникает по самым разным причинам. Это может быть снижение эластичности маслосъемных колпачков газораспределительного механизма или закупоривание сгоревшим маслом маслосъемных поршневых колец.

Теперь вкратце остановимся на действиях, которые полезно выполнять каждому водителю для предотвращения частых ремонтов двигателя и продления срока между очередными «капиталками».

1. Регулярно контролировать уровень и состояние моторного масла. Производить его замену в соответствии с рекомендациями производителя, а при его неудовлетворительном состоянии — чаще.
2. Не допускать перегрева двигателя. В том числе следить за состоянием охлаждающей системы в целом и ее отдельных узлов в частности. В том числе регулярно проверять состояние и уровень охлаждающей жидкости, а при необходимости доливать ее.
3. Использовать качественное топливо. Плохой бензин или солярка имеют в своем составе много вредных примесей, которые в процессе сгорания остаются на поверхности отдельных частей мотора, ускоряя его износ.
4. Не перегружать двигатель. В частности, не возить грузы, масса которых превышает указанную производителем авто, в том числе не буксировать тяжелые прицепы.
5. Не допускать длительной работы на холостых оборотах. При этом скорость появления нагара на поверхности цилиндров и свечах увеличивается.
6. Придерживаться спокойного стиля езды. Старайтесь избегать резких разгонов и торможений, работы двигателя на повышенных оборотах (в красной зоне тахометра), частых переключений передач и так далее.

Этапы капремонта двигателя

Выполнение капитального ремонта двигателя можно разделить на несколько этапов:

Первый. Демонтаж двигателя, его разборка и чистка всех узлов в отдельности.

Второй. Диагностика и идентификация повреждений на всех деталях, определение степени их износа.

Третий. Поиск дефектов в деталях двигателя. Этот этап можно разделить на отдельные процедуры:

• определение наличия трещин на блоке двигателя;
• измерение соответствующих зазоров;
• дефектовка коленчатого вала;
• измерение геометрии всех трущихся деталей, сравнение размеров с заводскими и определение отклонений от нормы.

Четвертый. Ремонт головки блока цилиндров:

Удаление нагара с ГБЦ

• ликвидация трещин;
• замена или реставрация направляющих втулок;
• замена или, при возможности, восстановление фасок седел клапанов;
• выбор и установка новых маслосъемных колпачков;
• замена или реставрация распредвала, клапанов, толкателей.

Пятый. Ремонт блока цилиндров:

• расточка, абразивная обработка цилиндров и установка новых гильз;
• ликвидация трещин в блоке;
• ремонт ниши коленвала;
• выравнивание привалочной плоскости.

Шестой. Ремонт и восстановление коленчатого вала.

Седьмой. Сборка и монтаж двигателя.

Восьмой. Обкатка двигателя на холодную — длительная работа ДВС на холостом ходу. Данная процедура позволяет притереться всем элементам для стабильной будущей работы двигателя.

Девятый. Завершающий этап капремонта — регулировка следующих показателей:

• оборотов на холостом ходу;
• уровень токсичности выхлопных газов (СО);
• зажигания.

Стоимость капитального ремонта двигателя в 2020 году

Многих водителей интересует цена капремонта двигателя. Перед тем как перейти непосредственно к оценке покупаемых материалов и стоимости работ, следует уточнить, что для разных моделей машин цены также будут разными. Это обусловлено естественной разницей в стоимости запчастей. Кроме того, может быть выполнен разный объем работ. Поэтому все индивидуально.

Выполняемые работы	Стоимость для ВАЗ 2101-2112 по состоянию на лето 2020 года	Стоимость для иномарок по состоянию на лето 2020 года
Полная переборка двигателя со снятием	От 9500 до 12000 рублей	От 15000 рублей
Замены прокладки головки блока цилиндра	От 2500 до 4500 рублей	От 4600 рублей
Замена коллекторной прокладки	От 1300 до 2200 рублей	От 2200 рублей
Замена прокладки поддона	От 1000 до 2000 рублей	От 2100 рублей
Замена цепи/ремня	От 1200 до 1800 рублей	От 1500 рублей
Замена маслосъемных колпачков	От 1800 до 3500 рублей	От 2500 рублей
Ремонт головки блока	От 5000 до 7500 рублей	От 6000 рублей
Регулировка клапанов	Около 800 рублей	От 1000 рублей
Замена сальников заднего коленвала	От 2500 до 3500 рублей	От 6500 рублей
Подтяжка цепи	Около 500 рублей	От 500 рублей
Замена опоры двигателя	Около 500 рублей	От 800 рублей
Выполнение контрольно-диагностических работ
Диагностика двигателя сканером на наличие ошибок, проверка текущих данных работы двигателя	Около 850 рублей
Замер компрессии — 4/6/8 цилиндрового двигателя	От 400/600/800 рублей

Помните, что в некоторых случаях выполнять капитальный ремонт обойдется дороже, чем покупка нового двигателя. Например, в случае, если предполагается выполнение большого объема работ с замена дорогих запчастей. В любом случае, этот вопрос необходимо обсуждать и вычислять стоимость индивидуально в каждом случае.

Пробег и гарантии при выполнении капремонта

Когда необходимо выполнять капитальный ремонт двигателя? Точную информацию вы найдете лишь в мануале вашего авто. В общих же словах можно ответить так: у отечественных машин пробег до выполнения соответствующих ремонтных работ составляет около 150 тысяч километров, у европейских иномарок — около 200 тысяч, а у «японцев» — 250 тысяч.

Что касается гарантии на выполненные работы, то здесь дело не только и не столько именно в ремонтных процедурах, сколько в качестве используемых при этом запасных частей. Если сказать в двух словах, то они обязательно должны быть с гарантией. К сожалению в наше время купить откровенный брак или подделку. Поэтому старайтесь покупать запасные части в магазинах, имеющих соответствующие лицензии, и желательно у проверенных продавцов. Это сведет к минимуму риски покупки некачественных товаров, а соответственно, увеличит вероятность соблюдения гарантии.

Выполнение капитального ремонта

В настоящее время практически все СТО, выполняющие капитальные ремонты двигателей, дают гарантию на свою работу. Как правило, она составляет 20. 40 тысяч километров пробега. Хотя если двигатель отремонтирован хорошо, то проблем не должно возникнуть при значительно больших пробегах. Необходимо помнить, что после проведения капремонта двигатель наиболее подвержен новым поломкам в силу притирки новых деталей и узлов. Поэтому на первых 10 тысячах километров пробега старайтесь ездить в щадящем режиме, без резких рывков, ускорений и не на больших оборотах двигателя.

В связи с тем, что во время капитального ремонта мастерам приходится выполнять много сложных процедур, то время, потраченное на него, может оказаться значительным. Например:

• Если необходимой запчасти на СТО нет и необходимо ждать ее доставки из-за рубежа, то срок выполнения ремонта может растянуться на 15. 20 и более дней (во многом зависит от сроков поставки необходимой детали).
• В случае наличия необходимых деталей, отсутствия оборудования для выполнения ремонта срок может растянуться на 5. 8 дней.
• Если же на СТО есть обычно капитальный ремонт занимает 3. 4 дня, если не возникнет дополнительных препятствий или сложностей.

Желательно перед работой заранее оговорить с мастерами не только стоимость ремонта, но и сроки его выполнения. А лучше заключить официальный договор, имеющий юридическую силу. Это избавит вас от возможных недоразумений в будущем.

Вместо заключения

Напоследок хочется привести такую аксиому: ресурс работы двигателя напрямую зависит от ресурса работы его отдельных элементов. У иномарок ресурс обычно составляет 250-300 тысяч километров, в то время как у отечественных автомобилей только 150 тысяч. Чтобы двигатель работал как можно дольше без поломок, стоит соблюдать правила эксплуатации, которые были установленные заводом изготовителем, и проводить регулярное техническое обслуживание.

Источник

Ремонт блока цилиндров двигателя: пошаговая инструкция с описанием, устройство, принцип работы, советы мастеров

Удаление накипи

Накипь в водяной рубашке ухудшает охлаждение двигателя, вызывает его перегрев и потерю мощности. Для удаления накипи все круглые отверстия водяной рубашки закрывают деревянными пробками, а к фасонным отверстиям привертывают пластины с резиновыми прокладками. Затем в рубашку заливают раствор следующего состава:

• Каустическая сода: 50 г.
• Керосин: 10 г.
• Вода: 1 л.

Через 6—8 час. раствор выпускают и рубашку промывают водой.

Блоки с алюминиевыми головками (автомобилей М-20 «Победа», ГАЗ-51) промывают 3%-ннм раствором соляной кислоты, который заливают на 30—40 мин.; после этого раствор выпускают и рубашку цилиндров промывают чистой водой.

Запланированный ремонт

Столь важный элемент всего двигателя в лице ГБЦ нуждается в квалифицированной диагностике с привлечением опытных мастеров и соответствующего оборудования. Во избежание непреднамеренных повреждений браться за работу следует людям, прекрасно знающим свое дело.

Все видимые дефекты можно выявить визуально в ходе осмотра снятой узла. Хорошо заметные такие поломки:

• износ седел;
• раковины от коррозии;
• обломанные шпильки;
• трещины.

Если же владелец личного транспортного средства чувствует, что ему не хватает каких-либо навыков, умений или просто испытывает опасения, то оптимальный вариант — обратиться в ближайший автосервис.

Как проводится гильзовка?

Гильзовка цилиндра двигателя – это достаточно сложная процедура. Она требует не только специального оборудования, но и высокой квалификации специалиста и наличия у него большого опыта выполнения таких операций. Решение о замене гильзы принимается по результатам специальной диагностики, которая проводится при помощи специального аппарата – нутрометра.

Если блок цилиндра изначально гильзованный (как правило, при этом используется «мокрая» гильза), такой вид ремонта подразумевает замену гильзы на готовую ремонтную.

Если речь идет об установке «сухой» гильзы в негильзованный блок, то это более сложное мероприятие. Один из его возможных вариантов – это горячее гильзование.

Сначала производится расточка цилиндра

При этом чрезвычайно важно обеспечить правильную геометрическую форму и соблюдение точности всех размеров посадочного гнезда. Затем блок цилиндров нагревается, а гильза, наоборот, охлаждается в жидком азоте

Проводится ее обработка средством, препятствующим появлению конденсата. После этого втулка занимает свое место в посадочном гнезде.

Описанный способ гильзовки считается одним из самых лучших. Он позволяет достичь высокого качества установки, а именно плотной посадки и необходимого натяга в месте соприкосновения гильзы с блоком.

Если рассматривать ситуацию, когда блок изготовлен из алюминия и не подлежит расточке, гильза устанавливается методом запрессовки.

Скрытые неисправности блока

Есть ряд повреждений, которые невозможно обнаружить невооруженным глазом. Если вы их не найдете, это значит, что после ремонта блока, спустя 10 тысяч километров, вы можете столкнуться и с другими проблемами двигателя, которые быстро выведут его из строя.

1. Деформация. Данная неисправность, чаще всего, происходит по вине автомобильных конструкторов, которые не провели специальные мероприятия по снятию внутреннего напряжения чугуна. Чтобы исправить данный дефект, необходимо нагреть двигатель до специальной температуры и сразу же произвести механическую обработку.

Помимо этого, деформация блока цилиндров может произойти из-за неравномерного, по всему объему, нагрева блока, что также происходит по вине производителя.

2. Трещины в блоке. Такая проблема достаточно распространенная и узнать о ней очень трудно, так как данные трещины невидимы не вооруженным глазом. Трещина в блоке может возникнуть при перепадах температур (например, если вылить холодную воду на горячий двигатель) или при замерзании и расширении воды внутри блока.

В последнем случае, обнаружить трещину очень легко, так как она будет иметь большие размеры, и дальнейшая эксплуатация двигателя станет невозможной. После этого, блок ремонту не подлежит и его необходимо заменить целым аналогом.

Если вы случайно испортили резьбу отверстий для болтов и шпилек, то восстановить их трудоспособность не составит труда. Для этого просверлите отверстие и избавьтесь от старой резьбы. После этого, с помощью метчика нарежьте новую резьбу и подгоните другую шпильку.

Как видите, на теории ремонт блока цилиндров выглядит легко и просто, однако, там есть некоторые мелкие проблемы, которые подлежат ремонту только на специальном оборудовании. Если вы не имеете таких приспособлений, то лучше отвезти деталь к опытному мастеру.

Ремонт постели распредвала

Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.

Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.

Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.

При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.

Микротрещины

Все производители допускают образования трещин, что не следует воспринимать как неисправность, поскольку размеры ее очень малы и сами они неглубокие. Даже дизельные моторы, где промеж клапанов имеется трещина, допускаются к эксплуатации.

Отыскать все трещины даже для опытных мотористов становится непростой задачей. Однако имеются такие места, где обнаружение микротрещин в ГБЦ не составит труда:

• промеж клапанов;
• в пространстве, что между клапаном и свечой зажигания;
• от клапана в направлении форкамеры (актуально для дизельных моторов);
• ниже направляющей клапана.

Проверка ГБЦ напредмет трещин проводится опрессовкой — иными словами нужно закрыть все имеющиеся отверстия, опустить головку в ванную с водой и дать воздуха на каналы. С тех мест, где есть трещинки, пойдут пузырьки.

Восстановление

Ремонт трещин возможен только сваркой и никак иначе. Никакой клеящий состав не заделает дефект, как бы того не хотелось, ведь при нагревании трещина увеличивается. Иными словами устранить неисправность можно только тем же материалом, как и ГБЦ с теми же температурными параметрами. То есть сварка, и только сварка!

Для устранения трещин подходит газовая горелка вместе с присадочным материалом. Однако аргонно-дуговая сварка (TIG) обладает высокой эффективностью. Масса соединяется с головкой, а сама дуга горит в среде аргона, которую образуют вольфрамовый электрод и металлическая поверхность. В качестве присадочного материала используется алюминиевая проволока.

По завершению «операции» шов хорошо зачищается, после чего узел опрессовывается. Если проблем больше нет, поверхность (та, что соприкасается с блоком двигателя через прокладку) равняется (фрезеруется) для достижения идеально ровного состояния.

Виды дефектов постелей коленвала

На коленчатом вале часто встречается дефект цилиндрических поверхностей (элипсность) – для обнаружения дефекта следует измерять форму поперечного сечения и сравнить с номинальными размерами. При замерах обнаруживается, что в направлении, совпадающем с направлением перемещения поршней, происходит увеличение диаметров всех отверстий в сравнении с номинальным значением. Деформации подвергаются коренные крышки.

Износ постелей коленчатого вала мы рассматриваем на примере двигателя с чугунным блоком. У двигателей с блоками цилиндров из других более легких сплавов после аналогичного пробега в 300 тысяч километров наблюдается другая картина. В таком случае обычно отверстия постелей увеличиваются в размерах, что приводит к их эллипсности. Для определения отклонений мы делаем замеры в плоскости разъема опоры и такие же замеры перпендикулярно ей, после чего получаем разность диаметров, которая равна до 0,05 мм.

Причиной эллипсности постелей коленвала может быть нарушение нормальной смазки коренных подшипников. Нарушение смазки приводит к повышению температуры в месте контакта шейки коленвала и вкладыша, в последствие нагревается и постель коленвала. Вследствие ослабления элементов опор вала (болтов, крышек), наблюдается нарушение геометрии отверстия.

Повышение температуры сопровождается расплавлением антфрикционного слоя, что может привести к прихвату вкладыша. Прихват вкладыша (проворачивание вкладыша) вызывает сильный износ опорных поверхностей. Как следствие одна из опор, с худшими условиями смазки, получает сильные повреждения.

Как проходит процесс расточки блока цилиндров?

Для проведения любых ремонтных работ с двигателем необходима его полная разборка.

Сначала специалист должен установить степень износа цилиндра и только после этого принимать решение о его проточке. Существует специальная система оценки, сводящаяся к проверке двух параметров элемента. Во-первых, это изменение первоначальных размеров верхнего поршневого кольца в верхней мертвой точке. Оно не должно превышать пяти сотых миллиметра. Во-вторых, оценивается изменение размера в точке соединения стенки цилиндра и юбки поршня. Его значение должно быть менее трех сотых миллиметра.

Если измерения подтверждают необходимость проточки. Блок крепится на специальном станке для проведения дальнейших работ. После проточки мастер приступает к финишной обработке стенок детали. Необходимо удалить все неровности, чтобы кольца и стенки быстрее притерлись друг к другу.

Под новые размеры приобретаются все запасные части, которые можно заказать на месте, – кольца, поршни. Производится их установка и сборка двигателя. Завершается ремонт проверкой работы узла в разных режимах.

В ходе работ по расточке цилиндров чрезвычайно важна высокая квалификация специалиста, их проводящего, а также точность оборудования. Кроме того, большое значение имеет чистота рабочих поверхностей.

В «Мегус-сервисе» работают специально обученные профессионалы с большим опытом проведения таких операций. Они способны обеспечить самое высокое качество ремонта двигателя, в том числе благодаря применению современного оборудования и расходных материалов первого класса.

Ремонт блока цилиндров двигателя

Ремонт блока цилиндров двигателя автомобиля – это масштабная процедура в рамках капитального восстановления силовой установки. Так как блок является основной частью ДВС, его срок службы соответствует сроку жизни всего агрегата. Поэтому при обнаружении глобальных неисправностей нередко принимается решение об установке другого мотора, поскольку цена такой операции ниже, чем стоимость мероприятий по починке. Однако, детали подержанного мотора, конечно же, будут иметь определенную выработку. А так как точно определить остаточный ресурс механизма невозможно, остается надеяться на то. Что Вы выбрали порядочных и ответственных поставщиков. В этом отношении ремонт имеет преимущество, поскольку Вы можете быть уверенным, что установлены новые элементы.

Компоненты мотора

Силовой агрегат автомобиля состоит из нескольких частей, которые работают в непосредственном сопряжении друг с другом. Сверху располагается навесное оборудование, затем клапанная крышка, ниже – головка блока, сам блок и картер с поддоном. Блок является основой всей конструкции и размещает в корпусе коленчатый вал – наиболее нагруженный элемент всего ДВС, занимающийся преобразованием энергии, полученной от сжигания топлива, в крутящий момент. Также конструкция имеет в своем составе цилиндры, внутри которых работает поршневая группа.

Так как блок испытывает серьезные термические нагрузки, внутри располагаются специальные каналы, по которым циркулирует антифриз, охлаждая механизм. Имеются здесь и магистрали для масла, чтобы обеспечить снабжение подвижных деталей ДВС. Отметим, что ремонтные работы, связанные с элементами конструкции мотора, очень сложны, поскольку предполагают дефектовку агрегата.

Неполадки

Ремонт блока цилиндров двигателя авто требует тщательной диагностики, по результатам которой опытный специалист может наметить план восстановительных процедур. Причинами появления неполадок могут стать как естественный износ, так и человеческий фактор, то есть, сверхнагрузки, некачественное и несвоевременное обслуживание. Халатное отношение к любой технике ведет к ее преждевременному выходу из строя. Также очень опасны масляное голодание и перегрев.

Рассмотрим встречающиеся неисправности:

• Трещины в блоке
• Задиры на стенках цилиндров
• Обрыв шатуна
• Деформация блока
• Обрыв клапана

Сложность восстановления зависит от конструктивных особенностей мотора. Также важен металл, из которого выполнен блок.

Куда обратиться?

Поручите ремонт блока цилиндров двигателя опытным сервисменам. Это не та категория восстановительных работ, на которых можно экономить. Ошибки при выполнении операций приведут у невозможности эксплуатировать агрегат, а месте с тем и автомобиль. Рассмотрите вариант поездки в «Кволити Моторс», техцентр, расположенный в Москве. Это позволит быть уверенным в том, что с Вашим автомобилем работают высококвалифицированные специалисты.

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена
прокладки ГБЦ сопряжена с снятием головки и, соответственно,
разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок,
подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя
тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все
электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация
после замены клапанов обычно длится на протяжении 500 км пробега, но
возможны случаи, когда после первого запуска необходимо корректировать тепловые
зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Основные дефекты и неисправности блока цилиндров двигателя

Начнем с того, что существует два вида блоков цилиндров:

• чугунные БЦ;
• блоки из алюминиевых сплавов;

Как правило, блоки из чугуна дополнительно упрочнены при помощи графита, а облегченные изделия из алюминия делают гильзованными (в блок вставляется гильза из чугуна). Также существуют алюминиевые блоки цилиндров без гильз. В состав сплава включен кремний, который значительно упрочняет блок.

Что касается гильзованных блоков, гильзы бывают «мокрыми» и «сухими». В первом случае охлаждающая жидкость напрямую контактирует с гильзой, тогда как во втором гильза плотно запрессована в тело блока во время изготовления.

Так или иначе, каждое решение имеет свои плюсы и минусы, а также в процессе эксплуатации возникают различные повреждения и дефекты блока цилиндров или дефекты гильз блока (в зависимости от типа БЦ).

Ремонт блока цилиндров необходимо начинать с установления причины неисправностей и дефектовки. Зачастую основной проблемой на моторах с большим пробегом является износ поверхности цилиндра или гильзы. На поверхности (зеркале) цилиндра появляются задиры, могут образоваться трещины, раковины и т.д.

Также нередко возникает износ цилиндров по направлению оси коленвала. Как правило, к повреждениям цилиндров на «свежем» моторе приводит перегрев двигателя или гидроудар, а также снижение уровня или значительная потеря свойств моторного масла.

Реже причиной дефектов блока становится неожиданное разрушение поршневых колец и другие непредвиденные поломки. Еще добавим, что в БЦ часто происходит деформация постели подшипников коленвала и т.п.

• Что касается износа поверхностей цилиндров, в этом случае такой износ зачастую является «естественным», то есть становится результатом эксплуатации двигателя в нормальных рабочих режимах. Сам ремонт цилиндров в этом случае зачастую предполагает расточку и хонингование цилиндра (нанесение хона). Это позволяет убрать эллипсность цилиндра, удалить царапины и задиры на зеркале.
• Более сложным случаем можно считать обрыв шатуна,
  так как повреждения обычно более серьезные. Также причиной возникновения дефектов блока является и обрыв клапана, разрушение седла клапана и т.д. Результат — задиры на поверхности цилиндра и другие повреждения. Также в списке частых неисправностей следует выделить трещины блока или гильзы.
• Еще добавим, что существуют так называемые «скрытые» проблемы, то есть определить дефекты визуально в рамках поверхностного осмотра может быть затруднительно. При этом неквалифицированный ремонт, который ограничен банальной заменой изношенных частей, все равно приведет к тому, что двигатель потребуется разбирать повторно через несколько сотен или тыс. километров пробега.

К указанным «скрытым» дефектам, прежде всего, следует отнести деформацию блока цилиндров. Зачастую такая деформация является следствием нарушения технологии в процессе изготовления блока. Простыми словами, если в блоке не снять внутреннее напряжение, возникнет деформация.

Кстати, данная проблема больше присуща блокам из чугуна. Также к деформации блока (как чугунного, так и алюминиевого) может привести перегрев двигателя или его неравномерный нагрев во время эксплуатации.

Руководство по ремонту

Любое руководство по ремонту данного узла подразумевает его демонтаж и установку. Если вы не знаете, как снять ГБЦ, то может более подробно почитать об этом . Обо всех остальных способах ремонта вы можете узнать ниже.

Замена клапанов ГБЦ

Процедура рассухаривания и замены клапанов по статистике чаще всего проводится на старых отечественных авто и иномарках. Но она является актуально и для более новых машин как российского, так и зарубежного производства. Для этого вы должны знать, как минимум, как происходит снятие и установка головки блока цилиндров. Чтобы заняться рассухариванием, следует купить специальный прибор, который так и называется — рассухариватель. Он может иметь разную конструкцию для определенной модели машины.

Если рассухаривателя у вас нет, то можно воспользоваться обычной металлической трубкой. Диаметр трубы должен составлять около 2 см. Под клапан следует подставить опору в камере сгорания. Головку БЦ поставьте на пол. Затем подставьте трубку на верхнюю часть клапана, ударьте по ней молотком. Ударив несколько раз, так называемые сухари рассыпятся и освободят пружинку. Пружинки демонтируются, после чего вынимаются сами клапаны. Их замена и установка происходит в обратной последовательности.

Замена втулок

Замена втулок осуществляется в том случае, когда эти элементы отработали свой ресурс эксплуатации. Для демонтажа следует использовать специальную оправку. Втулки без проблем демонтируются, мы рекомендуем покупать новые втулки диаметром на 0.05 см больше родных.

Для установки новых втулок вам потребуется:

• оправка для установки;
• смазка (можно использовать обычное моторное масло);
• молоток.

ГБЦ устанавливается на подставку, а втулки смазываются смазкой. ГБЦ желательно нагреть до 100 градусов, для этого можно использовать электрическую плитку. Чтобы втулки еще легче вошли, можно поместить их на тридцать минут в морозильную камеру (до того, как смазать маслом). Когда все втулке заменены, нужно подождать какое-то время, пока головка остынет. Необходимо, чтобы клапаны не болтались, но и не заедали, в противном случае ремонт ГБЦ будет бесполезным.

Притирка клапанов

Если вы уже знаете, как осуществляется снятие и установка головки блока цилиндров, то завершающим этапом ремонта будет притирка клапанов и проверка герметичности прокладки. После замены данных элементов их притирка делается с той целью, чтобы эти элементы наиболее плотно прилегали к седлам.

Вам необходимо будет приобрести притирочную пасту, затем этим веществом нужно обработать клапан со всех сторон. После этого клапан устанавливается в головку.

Затем клапан необходимо будет вращать, для этого можно воспользоваться одним из наиболее актуальных методов.

1. Первый метод — дедовский. Можно использовать кусочек шланга, который должен подходить под диаметр клапана. Шланг зажимается между ладонями и вращается сначала в одну, потом в другую сторону, поочередно. Такой метод является не особо удобным, ведь он был актуален не менее 30 лет назад.
2. Современный метод. Чтобы облегчить этот процесс, можно использовать специальное приспособление для притирки элемента, продается в любом автомобильном магазине. Таким образом притереть клапан будет гораздо легче.

Чтобы понять, что клапан достаточно притерся, необходимо оценить визуально поверхность места установки и торцевой части клапана. Она должна быть матовой и непрерывной.

Что касается герметичности ГБЦ, то после замены прокладки этому моменту также следует уделить внимание. Герметичность проверяется путем залива керосина или топлива во впускной и выпускной коллекторы

Если все сделано качественно, то в течении 5-7 минут из под клапанов ГБЦ не будет вытекать жидкость, это является показателем.

Причины износа

Когда топливо сгорает в камере сгорания, газы попадают в канавки поршневых колец и сильно отжимают их к зеркалу цилиндра. Сила давления по мере того, как поршень движется вниз, становится меньше. Поэтому цилиндры изнашиваются в верхней части больше, чем в нижней. Что касается смазки, то в верхней части цилиндров она хуже из-за воздействия высоких температур. Сила, которая действует на поршень в двигателе при его рабочем ходе, делится на две важные составляющие.

Первая часть этой силы направлена вдоль шатунов. Вторая часть направлена перпендикулярно оси цилиндров. Она прижимает поршни к левой стороне стенки. Когда сжатие передается от коленвала к шатуну, то сила также разлагается на две части – одна работает вдоль шатунов и сжимает топливную смесь, а вторая жмет поршень к правой стенке цилиндров. Боковые силы работают также на тактах впуска и выпуска, однако в значительно меньшей мере.

В результате действия боковых сил цилиндры имеют износ в плоскости работы шатуна и получается овальность. Значительнее износ левой стенки, так как боковая сила при рабочих ходах поршней самая высокая.

Кроме образования овальности, воздействие боковых сил также вызывает конусность. По мере того как поршень движется вниз, воздействие боковых сил уменьшается.

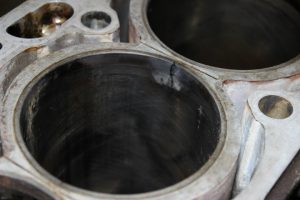

Задиры на стенках цилиндра образуются из-за перегревов, масляного голодания, загрязненности масла, недостаточных зазоров между стенками цилиндра и поршнем, плохо закрепленных поршневых пальцев, по причинам поломки поршневых колец. То, насколько сильно изношен цилиндр, можно определить при помощи индикатора или нутромера.

Источник
