Способы очистки деталей при ремонте

Очистка машин, сборочных единиц и деталей

Сущность процесса очистки и ее цель. В результате работы и контактирования с окружающей средой детали машин покрываются загрязнениями, ухудшающими эксплуатационные характеристики машин: снижается мощность двигателей, эффективность фильтрующих элементов, работы радиаторов, увеличивается расход топлива и масел, в узлах трения возрастает абразивное изнашивание и в результате изменяются посадки в сопряжениях деталей. Все эти явления приводят к снижению надежности машин. Поэтому очистные работы при ремонте машин имеют первостепенное значение.

Процессом очистки называется процесс удаления загрязнений с поверхностей объектов очистки с помощью химического, физико-химического, теплового и механического воздействия.

Целью очистки в процессе ремонта машин является:

§ обеспечение качества ремонта, высокой производительности труда ремонтников, культуры производства и выполнение санитарно-гигиенических требований;

§ обеспечение возможности измерения геометрических и физико-механических параметров деталей; подготовка деталей для нанесения на них защитных покрытий;

§ исключение или значительное сокращение коррозии деталей в период нахождения машин в ремонте;

§ обеспечение требуемой чистоты поверхностей деталей при сборке агрегатов, узлов и систем.

На рисунке 101 показана классификация загрязнений, встречающихся на объектах ремонта.

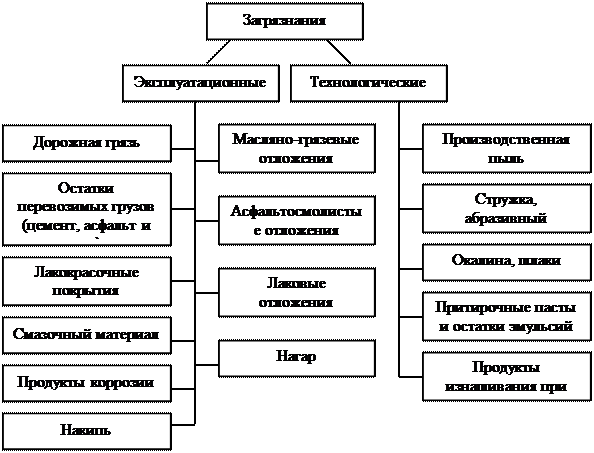

Рис. 101. Классификация загрязнений, встречающихся на объектах ремонта

Из загрязнений основными являются маслянно-грязевые отложения, асфальто-смолистые, старая краска, нагар, накипь, продукты коррозии. Для удаления всех видов загрязнений необходимо применять многостадийные процессы очистки.

Мойка и обезжиривание объектов ремонта. Сущность процесса мойки и обезжиривания состоит в удалении жидких и твердых загрязнений с поверхностей детали и переводе их в моющий раствор в виде растворов или дисперсий.

Раствором CMC можно очистить детали из черных и цветных металлов и сплавов. CMC выпускаются в виде сыпучего, гигроскопичного белого или светло-желтого порошка.

Моющие растворы, содержащие щелочи, кислоты или их соли могут вызывать корродирующее действие на металлы. Для предотвращения коррозии в моющие растворы вводят специальные добавки, называемые ингибиторы коррозии. Защитное действие ингибиторов коррозии состоит в образовании на поверхности металла защитной пленки в виде продукта реакции между металлом, ингибитором и коррозионно-активной средой.

В ремонтной практике получило распространение удаление загрязнений при помощи растворителей. Основную массу растворителей, применяемых в настоящее время на ремонтных предприятиях, составляют бензин, керосин, дизельное топливо и уайт-спирит. Их применяют для очистки деталей от асфальтосмолистых загрязнений (элементов масляных фильтров, блоков, каналов коленчатых валов, топливной аппаратуры, обезжиривания деталей и др.).

В последнее время при очистке стали шире использовать растворяюще-эмульгирующие средства (РЭС). При погружении деталей в РЭС в чистом виде или в смеси с другими растворителями очистка происходит путем растворения загрязнений. При последующем погружении деталей в водный раствор CMC или в воду происходит эмульгирование растворителя и оставшихся загряз­нений и переход их в раствор, что обеспечивает необходимое качество очистки. РЭС обычно применяют при очистке поверхностей деталей от асфальтосмолистых отложений.

Обезжиривание поверхностей деталей от растительных и животных жиров обязательно проводят перед нанесением лакокрасочных покрытий, электролитического осаждения металлов, оксидирования, фосфатирования и др.

Для удаления неомыляемых жиров применяют органические растворители: бензин, уайт-спирит, керосин, четырехлористый углерод и др.

Обезжиривание поверхностей деталей в обезжиривающем растворе под действием электрического тока более производительно. В этом случае помимо химического воздействия раствора на жировые пленки происходит механическое разрушение пленок газами, выделяющимися на поверхностях деталей.

Очистка деталей от нагара, накипи, коррозии и старой краски. Очистка деталей от нагара, накипи и продуктов коррозии может производиться химическим, механическим, термохимическим и комбинированным способами.

Химический способ, основан на использовании щелочных растворов повышенной концентрации.

Наибольшее распространение получила очистка от нагара косточковой крошкой (дробленая скорлупа фруктовых косточек). Косточковая крошка подается потоком сжатого воздуха движущегося с высокой скоростью на поверхность с нагаром под давлением 0,3…0,6 МПа. Частицы, с силой ударяясь о поверхность детали, разрушают и удаляют нагар и другие загрязнения, при этом не нарушают величину шероховатости поверхности детали.

При очистке поверхностей деталей с нагаром применяется очистка металлическим песком и гидропескоструйная очистка, однако на поверхностях деталей могут появляться риски и царапины, которые являются очагами повторного образования нагара.

Очистка поверхностей деталей от нагара может проводиться термохимическим способом в расплаве солей.

Очистку от накипи внутренних полостей двигателя, деталей системы охлаждения, как правило, проводят щелочными растворами. Карбонаты кальция, магния, содержащиеся в накипи, растворяются в соляной кислоте, а силикаты и сульфаты кальция и магния хорошо разрыхляются в щелочных растворах. Разрыхленный слой накипи легко смывается струей воды. Для удаления накипи с поверхностей деталей из алюминиевых сплавов применяют растворы фосфорной и молочной кислот.

Очистку поверхностей деталей от коррозии можно осуществить механической, химической или абразивно-жидкостной обработкой.

Механическую обработку осуществляют ме­таллическими щетками или металлическим песком. Металлическим песком, подаваемым на очищаемую поверхность деталей сжатым воздухом, можно очищать массивные детали достаточной толщины.

Химический способ очистки от коррозии заключается в травлении пораженных коррозией поверхностей растворами серной, соляной, фосфорной и других кислот, а также пастами.

Удаление лакокрасочных покрытий осуществляется применением для этой цели растворителей, смывок, растворов щелочей и специального инструмента.

Наибольшее распространение нашел способ обработки деталей из черных металлов и их сплавов в ванне с водным раствором каустической соды концентрацией 50…100 г/л при температуре раствора 85°С. Для ускорения процесса снятия лакокрасочного покрытия в 2…3 раза в раствор вводят ускорители – трипропиленгликоль или смесь триэтаноламина с монофениловым эфиром этиленгликоля (1…10% массы каустической соды).

По окончании обработки деталей в щелочной ванне их промывают в воде при температуре 50…60°С и нейтрализуют 10%-ным водным раствором ортофосфорной кислоты. После такой обработки на поверхности деталей образуется пленка фосфатов, временно защищающая от коррозии и являющаяся грунтом для последующего лакокрасочного покрытия.

Когда удаление лакокрасочного покрытия в щелочных растворах невозможно или нецелесообразно по технологическим или конструктивным соображениям, то его удаляют при помощи растворителей, специальных смывок и специального инструмента. После выдержки смывки на лакокрасочной поверхности детали, лакокрасочное покрытие снимается скребками, с последующей протиркой очищенной поверхности ветошью, смоченной уайт-спиритом или раствором CMC.

В некоторых случаях старое лакокрасочное покрытие снимают механическим способом, используя для этой цели металлические проволочные щетки: дисковые, кольцевые, торцевые (чашечные) и др.

Очистку поверхностей деталей от консервационных смазок производят в растворах CMC.

Оборудование, применяемое при очистке деталей.При выполнении очистных операций используют моечные машины шести типов: мониторные, струйные, погружные, комбинированные, специальные, автоматизированные линии, а также специальные установки для механического и термохимического способов очистки поверхностей деталей.

Меры безопасности при проведении очистных операций.В процессе выполнения очистных операций выделяются пары щелочных растворов, кислот, растворителей, дизельного топлива и керосина, которые вызывают раздражение дыхательных путей. Попадание ряда растворов на кожные покровы работающих могут вызывать ожоги и сухость кожи. Вредное действие оказывает пыль, образующаяся при очистке деталей от нагара и ржавчины, поэтому на участках очистки необходимо применять специальные меры защиты работающих.

Источник

Очистка деталей. Общие сведения. Виды загрязнений и способы очистки. Моющие средства для очистки деталей. Оборудование для очистки. Удаление твердых обложений

На наружных и внутренних поверхностях откладываются загрязнения различных составов, они уменьшают устойчивость защитных покрытий, повышают скорость коррозионных процессов. Полное удаление всех загрязнений повышает производительность на 15-20 %. Применяется многостадийная очистка деталей. Включает очистку под разобранной машины, очитку перед дефекацией, очистку перед сборкой, и мойку перед окраской.

Выбор производят от характера загрязнений, имеются следующие виды загрязнений:

1) Отложения нежирового происхождения (пыль, грязь, растительные остатки).

2) Остатки ядохимикатов и маслянисто грязевые отложения.

3) Остатки масляных материалов.

4) Углеродистые отложения. (нагар, лаковые пленки, асфальт, смолистые вещества, накипь.)

6) Остатки лакокрасочных материалов.

7) Технологические загрязнения которые появляются при ремонте (металлическая стружка, остатки притирочных фаз, остатки продуктов после шлифовки.)

Следующие способы очистки:

2) Физико термический.

5) На спец предприятиях. Ультразвуковой, термохимический

Моющие средства.

Удаляют струей воды, которая может быть разогрета до т 80 градусов. Для удаления смазочных материалов, применяют 1-2% раствор каустической соды. Для очистки поверхностей использую синтетические моющие средства, типа МС, лабомид, Т. Они представляют собой смеси щелочных солей и поверхностно активных веществ ПАВ. Они не токсичны, не горючи и не взрывоопасны. ПАВ – органические соединения, обеспечивающие разрушение жировых пленок, предупреждающее повторное осаждение загрязнений. При соприкосновении с водой, получается эмульсия то бишь моющее средство. Такие моющие средства как МС 15, МС 16 применяются для удаления масляном грязевых, смолистых отложений.

Эти средства применяются в специальных машинах со струйной и циркуляционной очисткой. Такие средства как МС 8, МС 15 очищают от прочных углеродистых отложений. Температура до 100 градусов. Такие синтетические моющие средства как лабомид 101, лабомид 102, применяют для удаления масляногрязевых и асфальтносмолистых отложений. Концентрация 20/30 г на литр воды, температура до 100 градусов, без механического воздействия. Такие препараты как ТЭМ 100, ТЭМ 100 А, представляют собой щелочные соли, применяют для струйной очистки, масляно грязевых, защиты очищенной поверхности от коррозии, пассивация. Применяются так же органические растворители. Смеси органических растворителей и кислотные растворы. Очистка деталей от нагара, накипи может производится в расплавах солей.

Оборудование для очистки.

Общего назначения. Используются однокамерные струйные моющие машины ОН-1366Г, ОН-837Г, ОН-4610, состоят из моющих камер, выдвижной стол, для размещения деталей, обычно применяются детали от 0.6 до 1.5 тон. Напор струи 0.4-0.5 МПа. Очистка малогабаритных деталей производится погружными моющими машинами ОРГ-4990, ОМ-9101. На машине установлен турбулизатор, для создания затопленного потока раствора.

Удаление твердых отложений.

К ним относятся нагар, накипь продукты коррозии и лакокрасочные покрытия. Нагар удаляют механическим термическим термохимическим способом. К механическим способам относятся очистка поверхности шабером. Металлической щеткой, косточковой брошкой, сюда же относят пескоструйную и гидроабразивную обработку. Хороший результат показывает очистка косточковой брошкой, перед очисткой деталь нужно обезжирить, делается это для того что бы не загрязнять брошку.

Термический способ применяется для удаления нагара в выпускных и всасывающих коллекторах с избытком кислорода или нагревают детали в терм печах, удаление нагара и накипи с деталей из черного метала заключается в погружении их в расплав солей и щелочей. Очистка от накипи может производится механическими и химическими способами. Стальные чугунные детали очищают от накипи погружение в раствор соляной кислоты с последующим промыванием в горячей воде. Детали из алюминия или алюминиевых сплавов очищают в 6% растворе молочной кислоты при температуре 40 градусов, корразию удаляют механическим и химическими способами.

В первом случае применяются щетки, подвергают абразивной или пескоструйной обработки, при химических способах используют растворы серной соляной и фосфорной кислот. Краску с кабин оперения, удаляют так же механическим и химическим способом. Более эффективен химический способ, поверхность обрабатывают специальной смывкой, краска набухает и отделяется от металлической поверхности. Применяются смывки СД, СП6, АФТ1 и другие.

Источник

Очистка деталей

В процессе эксплуатации машин на наружных и внутренних поверхностях деталей откладываются загрязнения, различающиеся составом, свойствами, прочностью сцепления с поверхностью деталей. Загрязнения уменьшают устойчивость защитных покрытий, повышают скорость коррозионных процессов, снижают уровень культуры технического обслуживания и ремонта. Некачественное проведение очистных работ при ремонте снижает послеремонтный ресурс на 20-30%. Полное удаление всех загрязнений в значительной степени улучшает качество дефектации и восстановления деталей, позволяет повысить производительность труда на разборочных и сборочных работах на 15-20%.

Для полного удаления загрязнений на ремонтных предприятиях применяют многостадийную очистку деталей. Очистные работы, кроме наружной мойки машины при поступлении в ремонт, включают очистку подразобранной машины и сборочных единиц, очистку деталей перед дефектацией, очистку деталей перед сборкой агрегатов, мойку перед окраской. Выбор способа очистки во многом зависит от характера загрязнений, мест их отложения, размеров и формы деталей. Главным фактором, определяющим выбор способа очистки, является вид загрязнений.

Ремонтируемые машины могут иметь следующие виды загрязнений:

• отложения нежирового происхождения (пыль, грязь, растительные остатки), остатки ядохимикатов и маслянисто-грязевые отложения
• остатки смазочных материалов
• углеродистые отложения (нагар, лаковые пленки, осадки, асфальтосмолистые вещества)
• накипь
• продукты коррозии, остатки лакокрасочных покрытий
• технологические загрязнения, которые появляются при ремонте, сборке и обкатке (металлическая стружка, остатки притирочных паст, продукты износа шлифовальных кругов и др.)

Наибольшее распространение при ремонте машин получили следующие способы очистки:

• механический
• физико-химический
• термический

На специализированных ремонтных предприятиях, кроме того, применяют электрохимический, ультразвуковой и термохимический способы.

Моющие средства

Отложения на наружных поверхностях нежирового происхождения обычно удаляют струей воды, подогретой до температуры 70-80 «С. Для удаления остатков смазочных материалов применяют 1—2%-ный раствор каустической соды. Однако он малоэффективен, а повышение концентрации более 6% вызывает коррозию металлов. Кроме того, раствор каустической соды оказывает вредное воздействие на кожу человека.

В последние годы для очистки поверхностей используют синтетические моющие средства (CMC) типа МС, «Лабомид», «Темп» и др. Моющие средства представляют собой смеси щелочных солей и поверхностно-активных веществ (ПАВ). Они не токсичны, не горючи и взрывобезопасны. Их можно использовать для очистки деталей из черных и цветных металлов. ПАВ — это органические соединения, обеспечивающие разрушения жировых пленок, предупреждающие повторное осаждение загрязнений, создающие устойчивые эмульсии при соприкосновении с водной составляющей моющего раствора. Эти вещества ускоряют процесс очистки. Моющие средства МС-6, МС-16, МС-18 применяют преимущественно для удаления масляно-грязевых, смолистых отложений в машинах со струйной и циркуляционной очисткой сборочных единиц и деталей машин. Концентрация растворов — 15-25 г/л при температуре 75-85°С, МС-8 и МС-15 — при струйной и погружной очистке от прочных углеродистых отложений. Концентрация растворов — 20-25 г/л, температура 80—100°С.

Синтетические моющие средства «Лабомид-101» и «Лабомид- 102» применяют для удаления масляно-грязевых и асфальтосмолистых отложений при струйной очистке. Концентрация растворов — 10-15 г/л при температуре 70-85°С. «Лабомид-203» аналогично препарату МС-8 используют для удаления легких асфальтосмолистых отложений при погружной очистке, так как он характеризуется повышенным пенообразованием. Концентрация растворов — 20-30 г/л, температура 80-100°С. «Лабомид- 315» применяют для очистки от прочных асфальтосмолистых отложений в ваннах без подогрева (15-20*С) и без механического воздействия.

Препараты «Темп-100» и «Темп-ЮОА» представляют собой смеси щелочных солей, ПАВ и пассиваторов. Их применяют для струйной очистки деталей и сборочных единиц от масляно-грязевых отложений и защиты очищенной поверхности от коррозии (пассивация). Концентрация растворов — 10-15 г/л, температура 80-95 «С.

Моющие препараты «Комплекс» и ДИАС предназначены для струйной и пароструйной очистки машин от ядохимикатов. Концентрация растворов 5-6 г/л, температура 80-90°С (при пароструйной 95—100°С).

Органические препараты AM-15 и «Ритм» предназначены для очистки деталей двигателей от прочных смолистых отложений погружным способом в ваннах.

Препарат AM представляет собой раствор ПАВ в органических растворителях. Он токсичен, пожаро- и взрывоопасен. Температура его не должна превышать 40 «С. Препарат «Ритм» изготавливают на основе хлорированных углеводородов.

Для очистки деталей применяют органические растворители (бензин, керосин, ацетон, спирты и др.), смеси органических растворителей и кислотные растворы — водные растворы неорганических и органических кислот.

Очистка деталей от нагара, накипи может производиться в расплавах солей и щелочей в ванне при температуре 400—450 «С.

Оборудование для очистки деталей

В ЦРМ хозяйств, в районных мастерских общего назначения для очистки сборочных единиц и деталей используют преимущественно однокамерные струйные моечные машины ОМ-1366Г-01, ОМ-837Г, ОМ-4610-01 и др. По своему устройству они примерно одинаковы, состоят из моечной камеры, выдвижного стола (загрузочной тележки) для размещения очищаемых сборочных единиц и деталей обшей массой от 0,6 до до 1,5 т и ванны для моющего раствора. Моечные камеры оборудованы подвижным душевым устройством или вращающимся загрузочным столом. Моющий раствор подогревается до температуры 75-85 «С электрическим или огневым устройством. Напор струи в душевых устройствах в пределах 0,4-0,5 МПа создается центробежным насосом.

Для очистки деталей и малогабаритных сборочных единиц на участках ремонта двигателей, технического обслуживания машин в ЦРМ используют погружные моечные машины ОРГ-4990Б, ОМ-9Ю1 или OM-281-OI. Производительность машины ОРГ-4990Б — 0,4 т/ч; объем моющего раствора — 0,1 м3. На машине установлен турбулизатор для создания затопленного потока раствора, что ускоряет процесс очистки деталей.

Удаление твердых отложений. К твердым отложениям относятся нагар, накипь, продукты коррозии и лакокрасочные покрытия.

Нагар удаляют механическим, термическим и термохимическим способами. К механическому способу относятся:

• очистка поверхностей шабером
• металлической щеткой
• косточковой крошкой
• пескоструйная обработка
• гидроабразивная обработка

Хорошие результаты дает очистка нагара и накипи обдувом косточковой крошкой (из скорлупы косточковых плодов) на установке ОМ-3181. Перед очисткой детали обезжиривают, чтобы не загрязнять крошку.

Термический способ применяют для удаления нагара из выпускных и всасывающих коллекторов с избытком кислорода или нагревают детали в термопечах.

Термохимический способ удаления нагара и накипи с деталей из черных металлов заключается в погружении их в расплав солей и щелочей.

Очистка от накипи может производиться также механическим и химическим способами. Стальные, чугунные детали очищают от накипи погружением в раствор, состоящий из 100-150 г/л 8—9%-ной соляной кислоты, с последующей промывкой в горячей воде. Детали из алюминиевых сплавов очищают в 6%-ном растворе молочной кислоты при температуре 40°С.

Коррозию удаляют механическим или химическим способом. В первом случае детали очищают стальными щетками, наждачной бумагой вручную или специальными приспособлениями, подвергают пескоструйной или абразивно-жидкостной обработке. При химическом способе используют растворы серной, соляной или фосфорной кислот. Прокорродированные поверхности перед окраской рекомендуется Обрабатывать модификатором коррозии.

Рис. Схема моечной машины ОМ-1366Г-01: 1 — электродвигатель вентилятора; 2 — патрубок отсоса воздуха; 3 — трос; 4, 9 — трубопроводы; 5 — камера; 6 — электрошкаф; 7 — стена помещения; 8 — топливный бак; 10 — насос; 11 — фильтр; 12 — ванна; 13 — люк.

Краску с кабин и оперения машин удаляют механическим и химическим способом. Механический способ (очистка стальными скребками и щетками) применяют в ЦРМ хозяйств. Более эффективен химический способ, при котором поверхность обрабатывают специальной смывкой. Краска набухает и отделяется от металлической поверхности, поэтому легко очищается щетками. Применяются смывки СД, СП-6, АФТ-1 и др.

Источник
