Перегорел входной предохранитель в блоке питания. Диагностика.

Статья написана для постигающих азы в ремонте.

Сгорел входной предохранитель в блоке питания? Разберемся в причинах и как правильно проводить диагностику. Также затронем пару сопутствующих тем при анализе этой неисправности.

Думаю многие сталкивались с такой ситуацией когда включаем устройство но нет никакой реакции, и после непродолжительной диагностики выявляем сгоревший сетевой предохранитель. Причем неважно БП компьютера это или плата питания копира или факса. Естественно многие его сразу меняют или что еще хуже ставят перемычку и тут же включают устройство. И вот тут то с большей долей вероятности он сгорит снова или выбьет автоматы в щитке. Давайте разберемся подробнее в чем же дело и почему нельзя менять предохранитель без диагностики.

Сначала взглянем на типовую схему входа в импульсных блоках питания.

Как видим предохранитель FU1 стоит первым в цепи, и основная его функция защитная. Но, это защита не внутренних компонентов схемы от превышения напряжения, а защита всей платы от короткого замыкания этих самых компонентов, и в конечном итоге предотвращение воспламенения внутри устройства.

Поэтому когда сгорает сетевой предохранитель во входной цепи, то это означает не то что было превышение питающего напряжение, а короткое замыкание в цепи после предохранителя. И как правило в 80% случаев если восстановить цепь вставив новый пред, и замерив сопротивление на входе блока между контактами L и N то обнаружим сопротивление равное нулю или чуть более.

Сгоревший предохранитель это следствие, поэтому как только обнаружили что он неисправен приступаем к диагностике.

Диагностику начинаем от входа, первым в списке стоит варистор VR1, выглядят они в целом виде так:

Вот они как раз и выполняют функцию защиты блока питания об бросков напряжения. Суть их в том что при превышение определенного порога напряжения они начинают пропускать через себя ток, защищая остальной участок цепи. При возможны несколько вариантов событий:

1.Импульс входного напряжения был незначительный и варистор сработав поглотил его рассеяв в тепло, потому в даташитах на них и указывается какую мощность они могут принят.

2. Импульс входного напряжения был более сильным, и варистор сработав замкнув цепь привел к образованию повышенного тока протекающего через предохранитель, который выгорел. При этом варистор пробит не был, и остался функционирующим. В таком случае замена сетевого предохранителя восстановит работоспособность.

3. Длительное превышение напряжения. При таком раскладе происходит тепловой пробой варистора приводящий к короткому замыканию цепи. Как правило это можно увидеть невооруженным взглядом в виде раскола, почернение и так далее.

Но дефект может быть и скрытым, поэтому если в цепи КЗ, то выпаиваем его в первую очередь и проверяем. Если дефект в нем, то тут у нас выбор, не впаивать его обратно совсем, на работоспособность схемы это не повлияет, но в следующий раз сгорит уже что-то другое, и замена на аналог. Советую всегда ставить новый.

К сожалению варисторы стоят не во всех блоках питания. Стоит также отметить что расположен в схеме он может как до дросселей, так и после, а обозначаться может как угодно.

Смотрим дальше:
Конденсаторы С1 и С4 служат для подавления низкочастотных дифференциальных помех, с емкостью порядка сотен нанофарад и напряжением от 250 вольт. На схеме может обозначаться как Сх, и иметь прямоугольный вид. По своему типу пленочный, и практически никогда не выходит из строя. Но проверить все же стоит.

Дроссель Т1 — служит для подавления синфазных помех. Несмотря на то что обмотки могут находится на одном магнитопроводе, обмотки фаз разнесены друг от друга на расстоянии, и замыкания быть не должно. Но может произойти обрыв обмоток. В таком случае это однозначно говорит о коротком замыкании в цепи дальше.

Конденсаторы С2 и С3 также выполняют роль фильтра синфазных помех. Пробои случаются, но выглядит это несколько иначе, так как в общей точке они соединены с корпусов устройства, то при отсутствии заземления при прикасании к металлическим частям корпуса будет чувствоваться удар током.
Термистор Т — выполняет функцию ограничения стартового тока при включении устройства в сеть. Суть термистора в том что в обесточенном блоке питания и при нормальной температуре он имеет высокое сопротивление, при подаче напряжения происходит нагрев термистора и уменьшение его сопротивления до нуля. Таким образом происходит плавный запуск блока питания.

И так, мы рассмотрели основные элементы так называемого входного фильтра, но стоит учитывать что это только примерная схема, различные производители могут видоизменять ее, так например отказ от конденсаторов, замена дросселей на перемычки, отсутствие варисторов и термисторов. В некоторых устройствах наоборот может наблюдаться усложнение, в виде добавочных варисторов между землей и фазой. При проверке элементов на пробой обязательно выпаиваем их, проверять в схеме на короткое замыкание бессмысленно.

Теперь перейдем к следующему компоненту:

Диодный мост D1-D4. По статистике причиной кз во входной цепи держит лидирующее место. При этом он может быть выполнен как в виде четырех отдельных диодов, так и в виде сборки.

Проверять в схеме не имеет смысла, поэтому выпаиваем и смотрим наличие пробоя, также проверяем падение напряжения в норме от 400 до 600, но точная информация в даташитах на них. Главное чтобы эти значения не отличались для каждого диода или перехода в сборке более чем на несколько единиц. Причин выхода из строя диодного моста может быть как пробой вследствие превышения напряжения или тока, и деградация np-перехода от времени.

В цепи после диодного выпрямителя расположен сетевой конденсатор С5, с напряжением обычно 400 вольт и емкостью от 40 до 200 мкф. Он так же может служить причиной короткого замыкания по причине пробоя между обкладками. Для проверки его также требуется выпаять из схемы, и следует проявить осторожность, так как исправный конденсатор может долго хранить заряд. Для проверки уже нужен специальный прибор LC-метр. Предварительно разрядив конденсатор проверяем его емкость и ток утечки. Хотя можно и визуально определить неисправность в виде вздутия, или, если потрести его, в виде постукивания внутри, но такой способ не может показать скрытые дефекты.

И последним этапом проверки будет измерение транзистора Q1, на наличие пробоя. В приведенном выше рисунке опущена схема управления транзистором, поэтому в зависимости от компоновки не лишним будет проверить и его обвязку. И кстати, если он пробит то тут прежде чем его менять, следует уже более подробно разбираться со схемой управления транзистором и трансформатором следующим после него на предмет межвиткового замыкания.

И подходим к итогу:

Только проведя все эти проверки в цепи и заменив неисправные компоненты, можем ставить предохранитель такого же номинала и производить включение.

Надеюсь статья была полезна.

1″ :pagination=»pagination» :callback=»loadData» :options=»paginationOptions»>

Источник

Самовосстанавливающийся предохранитель, принцип работы, устройство и область применения

Здравствуйте уважаемые читатели! Сегодня я хочу с вами поговорить о таком интересном радиоэлементе как самовосстанавливающийся предохранитель (СП), расскажу о сильных и слабых его сторонах и скажу пару слов об области их применения.

Содержание

Устройство и принцип работы

Основные параметры СП

Плюсы и минусы самовосстанавливающихся предохранителей

Устройство и принцип работы

Итак, для начала давайте узнаем по какому принципу функционирует наш самовосстанавливающийся предохранитель и как устроен. Оригинальное название самовосстанавливающегося предохранителя – PolySwitch. Это PPTC (Polymeric Positive Temperature Coefficient) — изделие с положительным температурным коэффициентом сопротивления.

Внешне СП представляет собой круглую или квадратную пластину с выводами, если изделие предназначено для монтажа по технологии ТНТ. А также могут иметь вид прямоугольных пластин (как сопротивления), если они будут предназначены для монтажа SMT.

Так что по своей сути СП гораздо ближе к позистору или биметаллическому термопредохранителю, чем к обычному плавкому предохранителю.

Главная фишка СП заключена в том, что в его основе используется специальный токо непроводящий полимер, в матрицу которого встраивается токопроводящий углерод, формирующий проводящие дорожки.

И пока через образованные углеродом дорожки течет номинальный ток, ничего не происходит. Но как только его величина возрастает выше определенного предела, то полимерное вещество начинает нагреваться, и в определенный момент времени полимер осуществляет переход в аморфное состояние. В результате чего изделие увеличивается в размерах и запускается процесс разрыва проводящих дорожек из графита.

Это влечет за собой увеличение сопротивления, что приводит к еще большему нагреву предохранителя. И это приводит к тому, что сильно возросшее сопротивление полностью прекращает протекание тока по цепи, тем самым защищая прибор.

После того как прибор остыл, запускается обратный процесс кристаллизации полимера и восстановление проводящих дорожек, то есть предохранитель начинает вновь проводить ток.

Температурная зависимость сопротивления выглядит так

Из рисунка выше видно, что пока температура самовосстанавливающегося предохранителя находится между точками 1-2 , изделие пропускает ток. По достижении определенного уровня температуры сопротивление начинает увеличиваться и уже на отрезке 3-4 изменяется по экспоненциальному закону.

Основные параметры СП

1. Umax (В) – максимальное напряжение, которое способно выдержать изделие и не разрушиться.

2. Lh (A) – номинальный ток, который способен пропускать через себя СП без срабатывания.

3. Itrip (A) – минимальный ток, при котором срабатывает самовосстанавливающийся предохранитель.

4. Rmin; R1max . Одни из важнейших параметров Rmin показывает сопротивление изделия до первого его срабатывания. R1max – это сопротивление предохранителя спустя один час после срабатывания. Данные параметры всегда указываются для определенной температуры окружающей среды.

И чем меньше эти параметры, тем лучше. Ведь СП включается в цепь последовательно и если он будет обладать достаточно большим сопротивлением, то на нем будет рассеиваться мощность изделия, что нежелательно.

5. Рабочая температура и температура срабатывания. Рабочей температурой называется диапазон, в котором минимальное сопротивление и сопротивление после срабатывания практически неизменно и варьируется этот коридор от -40 до +85 градусов по Цельсию. А температура срабатывания обычно составляет 125 градусов по Цельсию.

6. Imax – максимальный ток короткого замыкания, который выдерживает изделие без разрушения.

7. Скорость срабатывания Max. Time to Trip — это время, за которое СП переходит из рабочего состояния в сработанное. Тоже крайне важный параметр и тут работает правило: чем меньше, тем лучше.

А теперь давайте перейдем к плюсам и минусам изделия.

Плюсы и минусы самовосстанавливающихся предохранителей

Итак, из плюсов можно выделить то, что в случае срабатывания данное изделие не нужно менять, как, например, обычный предохранитель.

А вот минусов у него несколько больше:

Достаточно низкое время срабатывания. Мы уже уяснили, чтобы запустить процесс в полимерном веществе, ему нужно нагреться и получается, что скорость срабатывания такой защиты достаточно медленная и напрямую зависит от первоначальной температуры СП.

То есть если прибор будет использоваться в широких температурных пределах, то для его защиты применять СП нежелательно.

Так же есть еще один существенный минус, даже после первого срабатывания изделие не восстанавливается до первоначальных параметров.

И получается, что буквально через пару тройку срабатываний изделие нужно менять, так как оно не будет полноценно выполнять свои защитные функции. И из этого следует еще одни вывод, что в изделиях, где возможны частые перегрузки, такие защитные элементы нежелательны к использованию.

Область применения

Несмотря на довольно серьезные недостатки, такие защитные элементы довольно широко используются, например, в импульсных боках питания, но не как отдельный элемент защиты, а в комплексе совместно с другими гораздо более быстродействующими защитными устройствами.

Это все, что я хотел вам рассказать о самовосстанавливающихся предохранителях. Если вам понравилась статья, тогда оцените ее лайком и спасибо, что уделили свое внимание!

Источник

St 101e принцип работы

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

+1 за «МОСТ».
модель HV6 ( с защитой от 380 ) у меня под телеаппаратурой стоит.

Но как правило покупателям компа за 25.000 рублей жалко перплачивать за удлиннитель еще 500 . Многим везет, и они всю жизнь пользуются китайскими 🙂 ¶

«МОСТ» за 550р срабатывает при 265v. блок защиты от перенапряжения «Ресанта» за 400р при 275v.
Это я к тому, что МОСТ не подходит для квартир с повышенным напряжением в розетке.

В свое время присматривался к стабилизаторам «Ресанта». Но размеры. а вес. зато можно всю квартиру защитить ( ну или полегче купить на часть 🙂 ¶

Удлиннители фирмы МОСТ видел в Алтексе, Альте кажется, в Домашнем компьютере в центе Сормова, в Санрайзе. с защитой от перенапряжения – HV6.

Продукцией фирмы Ресанта торгуют на РР. Есть официальное представительство в Нижнем, но блок защиты от перенапряжения не возят ( на стандартной рейке он занимает 2 позиции автоматов ). Себе покупал на 40А в магазине Рыжий электрик ( у ДК «Победа» ). такой же магазин на Автозаводе открылся.

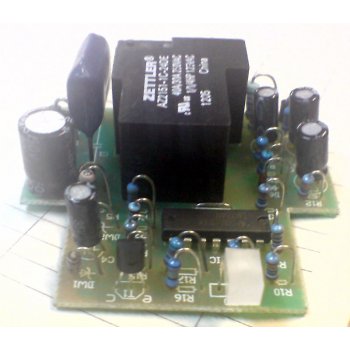

Аналогичный девайс буржуйско/китайского производства продавался на Панина рублей за 300 ( см. фото ). по виду снаружи/внутри – близнецы-братья. ¶

Эти фильтры требуют трехполюсную розетку.

«МОСТ» изначально расчитан на двухполюсную.

Это тоже полезно иметь ввиду при выборе. ¶

в розетке? а потом кто нить вилку воткнет другой стороной :)))

нее.
я у своего APC ( с защитой телефонной линии кстати ) вилку откусил и провода завел напрямую на отдельный автомат. ¶

Сетевой фильтр — полезное устройство, защищающее чувствительные электроприборы от скачков напряжения и импульсных помех.

Внешне бытовой фильтр напоминает обычный удлинитель, однако он дополнительно оборудован встроенным блоком, который поглощает все частотные колебания.

Для защиты от больших скачков устройство оснащено предохранителем, который в случае критических перегрузок моментально отключает электроприборы от сети.

Как и любые другие устройства, сетевые фильтры в процессе интенсивной эксплуатации могут ломаться.

Одна из самых распространенных причин выхода из строя сетевого фильтра — поломка кнопки включения-выключения, а точнее подгорание контактов внутри этой кнопки.

Сначала при включении она начинает искрить, греться и издавать посторонние звуки, а со временем и вовсе перестает работать. При частом использовании фильтра кнопка может износиться физически или получить механические повреждения.

Внимание! Если кнопка сетевого фильтра стала искрить, нагреваться и/или потрескивать, дальнейшая эксплуатация устройства небезопасна! Следует незамедлительно отключить фильтр от сети во избежание пожара! Для безопасной работы фильтра нужно проверить состояние контактов выключателя и в случае необходимости очистить их от нагара.

Рассмотрим схему кнопки типового сетевого фильтра:

Как видно из этой схемы, ничего сложного в устройстве кнопки включения сетевого фильтра нет, поэтому отремонтировать ее или заменить на новую можно своими руками.

Ремонт — что делать, если кнопка сетевого фильтра сломалась

Если при включении кнопки сетевого фильтра начинают раздаваться посторонние звуки, которые сопровождаются запахом плавящейся пластмассы, устройство следует сразу же обесточить. Далее нужно разобрать сетевой фильтр и проверить состояние контактов на выключателе.

Для этого понадобятся следующие инструменты:

паяльник,
крестовая отвертка,
тестер,
наждачка-нулевка.

Если контакты прогорели, то показания тестера это подтвердят (в данном случае напряжения на выходе с кнопки в положении «Вкл.» не будет). Чтобы почистить контакты, выключатель нужно:

Разобрать корпус сетевого фильтра, открутив монтажные винты;
Выпаять кнопку и извлечь из корпуса фильтра. Кнопку удерживают в корпусе пластмассовые зажимы, которые следует аккуратно отжать.
Разобрать. Для этого нужно отсоединить клавишу, подцепив ее плоской отверткой.
Достать контакты и очистить от черного нагара.
Собрать кнопку. После этого кнопку собираем в обратной последовательности, устанавливаем на место и припаиваем.

Если контакты прогорели очень сильно и расплавили пластмассу корпуса выключателя, его следует полностью заменить.

Для этого нужно:

Разобрать фильтр;
Выпаять кнопку;
Извлечь из корпуса выключатель;
Установить на его место новый (продается в магазинах радиодеталей, стоит порядка 30 рублей);
Припаять кнопку, собрать корпус фильтра.

Нередко кнопка на сетевом фильтре не работает по причине механических повреждений. Самый распространенный случай — поломка фиксаторов, которые удерживают клавишу выключателя в корпусе. В этом случае не обязательно покупать новую кнопку — фиксаторы можно восстановить.

Для этого понадобятся следующие материалы и инструменты:

шуруповерт (или дрель) и сверло диаметром 3,5 мм;
зубочистка;
ватная палочка;
бокорезы.

Сам процесс очень прост:

В клавише просверливается сквозное отверстие, в которое вставляется ватная палочка (она будет выполнять роль фиксатора).
Внутрь ватной палочки для большей жесткости вставляется зубочистка. С двух сторон импровизированный фиксатор подрезается бокорезами таким образом, чтобы с каждой стороны он выступал приблизительно на 3-4 мм.
Теперь остается вставить клавишу в корпус — для этого достаточно слегка отогнуть бортики посадочного места отверткой.

ВИДЕО ИНСТРУКЦИЯ
» alt=»»>

Как сделать сетевой фильтр напрямую, без кнопки

Если старая кнопка окончательно вышла из строя, а новой под рукой нет, можно подключить сетевой фильтр напрямую, превратив его в обычный удлинитель.

Для этого нужно сделать следующее:

Вскрыть корпус фильтра сетевого напряжения, открутив монтажные винты отверткой;
Отпаять от кнопки провода и спаять их по цвету, минуя кнопку;
Заизолировать место соединения изоляционной лентой или при помощи термоусадки;
Собрать удлинитель, протестировать его работоспособность.

Чтобы избежать описанных в данной статье проблем с выключателем сетевого фильтра, при выборе устройства следует учитывать максимально допустимую мощность подключенной нагрузки и максимальный ток нагрузки.

ВИДЕО ОБЗОР
» alt=»»>
Если суммарная мощность техники превышает максимально допустимую мощности фильтра, то следует остановить свой выбор на более мощной модели.
