Станок для ремонта кабелей

Ручной станок предназначен для разделки кабеля диаметром до 30мм. Есть возможность подключения электрической дрели.

Автоматический станок для разделки кабеля диаметром до 30мм. Сменный рабочий нож. Простая разбираемая малогабаритная конструкция.

Ручной станок предназначен для разборки кабеля и проводов диаметром от 1 до 38мм. Конструкция разборная, ножи сменные.

Автоматический станок для разборки кабеля от 1 до 38 мм.

Универсальный Станок для разделки кабеля диаметром от 1 до 45мм.

Станок для разборки кабеля с бронёй диаметром от 2 до 60мм.

Станок предназначен для переработки кабеля от 1 до 90мм. Производительность станка до 3000кг в день. Станок предназначен для переработки любой брони.

Станок предназначен для переработки кабеля от 1 до 160мм. Производительность станка до 6000кг в день.

Станок для разделки кабеля от 5 до 70мм,разрезает кабель пополам. Предназначен для разборки бронированного кабеля.

Универсальный станок для разделки кабеля имеет одно большое регулируемое отверстие. Способен разделывать бронированный кабель диаметром до 120мм

Источник

Станок для разделки кабеля своими руками

Полуавтоматические инструменты

Полуавтоматические инструменты для зачистки проводов позволяют заметно упростить весь процесс и одновременно ускорить его.

Щипцы для зачистки проводов

Щипцы подобной конструкции – самый доступный на рынке вариант и, несомненно, пригодятся в домашнем хозяйстве. Они не предназначены для работы с проводами сечением более 6 мм2.

Выбирая дешевую модель, следует лично проверить ее работоспособность. Увы, качество китайских товаров невысоко, потому в половине случаев может достаться экземпляр, который будет либо слишком сильно сдавливать провод, подрезая жилы, либо наоборот проскальзывать по изоляции. Вдобавок долговечность дешевых моделей также под большим вопросом. Тем не менее, для разовых работ – вполне подойдет.

Цена – от 180 руб.

Впрочем, есть дорогие фирменные инструменты, которые лишены большинства перечисленных недостатков. Но и цена у них соответствующая – 10 тыс. рублей не предел.

Клещи для снятия изоляции

Это наиболее универсальный инструмент, который предназначен для снятия изоляции с проводов разного типа и разного сечения, под которое подстраивается автоматически. Хотя некоторые модели имеют еще и ручную подстройку для более качественной работы.

С их помощью удобно не только снимать изоляцию с концов, но и оголять произвольные участки. Также им под силу справится с проводами разного типа, включая плоские многожильные, витую пару и др.

Цена – от 800 руб.

Простой инструмент для быстрого снятия изоляции с проводов

В этом обзоре автор делится идеей, как своими руками сделать простой инструмент для быстрого снятия изоляции с кабелей и электрических проводов.

Данный инструмент пригодится не только электрикам, а всем, кто сталкивается с монтажом электропроводки в квартире, частном доме и на даче. Изготовить такое приспособление очень просто.

Необходимые материалы и инструменты:

небольшой отрезок металлической полосы;
лезвие для канцелярского ножа;
крепежные элементы: болт, две шайбы, барашковая гайка;
сварочный аппарат;
аэрозольная краска.

Основные этапы работ

Первым делом автор сгибает отрезок металлической полосы, используя в качестве «шаблона» круглый стальной пруток (можно взять кусок круглой деревяшки или пластиковой трубы подходящего диаметра).

«Хвостовую» часть детали необходимо будет обварить, но только с одной из сторон. Сварной шов обязательно нужно зачистить.

Cоветуем: Обратный молоток из старой гантели

Далее в заготовке нужно с помощью болгарки или другим доступным способом сделать продольную прорезь длиной примерно 4-5 см.

Потом заготовку нужно покрасить черной матовой краской. Для этого отлично подойдет аэрозольная краска, которая продается в баллончиках.

На последнем этапе вставляем в корпус приспособления лезвие для канцелярского ножа, и фиксируем его при помощи болта и барашковой гайки.

Выставляем лезвие в требуемом положении, в зависимости от толщины провода, продеваем кабель в отверстие в корпусе и, аккуратно перемещая инструмент, разрезаем изоляцию.

Подробнее о том, как сделать простой инструмент для быстрого удаления изоляции с проводов, смотрите в данном видеоролике.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
Отрезаем оставшийся кусок от внешней изоляции.
Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

Почему выгодна разделка кабелей и проводов

Если подойти к этому вопросу с коммерческой точки зрения, то извлечение металла из отработанной проводной продукции может стать источником дополнительного заработка. Средняя цена в приёмных пунктах цветного металлолома за 1 кг составляет:

медь – 400 руб.;
латунь – 240 руб.;
свинец – 100 руб.;
алюминий – 110 руб.

Важно! Сдавать в утиль кабель и провода невыгодно потому, что перерабатывающие предприятия на извлечение металла несут затраты на очистку проводной продукции от изоляционного покрытия. Поэтому доставка может обойтись дороже, чем прибыль от сдачи кабеля в изоляции

Советуем изучить Нюансы организации освещения на мансарде

Металл проводов и кабелей содержит минимум примесей, поэтому его ценят намного выше, чем любой другой вид лома. При умелом подходе можно наладить в своей домашней мастерской быструю зачистку гибких проводников электрического тока. Для этого потребуется специальное оборудование – станок для разделки кабеля (стриппер).

Как снять изоляцию с кабеля и провода. Станок для очистки кабеля (1). Stripper. Сам себе Мастер

Как снять изоляцию с кабеля и провода. Станок для очистки кабеля вы можете сделать своими руками. Канал «Сам себе Мастер»: www.youtube.com/c/СамсебеМастер_СделайСам

Второе приспособление для съема изоляции с провода и кабеля:

#СамСебеМастер #howto #stripper

Навигация по видео: 1) 0:05 Что сделать из медного провода 2) 0:25 Удаление изоляции с медного провода малярным ножом 3) 1:27 Приспособление для удаления изоляции с медного провода 4) 2:19 Удаление изоляции с помощью приспособления 5) 2:35 Ознакомление с устройством для удаления изоляции

Метод оплавления

Зачистка с помощью паяльника

При наличии паяльника можно быстро снять изоляцию термическим методом. Для этого разогрейте жало паяльника и проведите слегка по пластмассовой изоляции. После нагревания пластмасса оплавится и снимется. Такой метод никак не нарушает проводник. Если вам необходимо зачистить большое количество проводов с такой обмоткой, то рекомендуется использовать специальное приспособление. Например, подходящим будет специальное выжигало по дереву, который ранее был известен как «Узор».

Метод оплавления наиболее эффективен, если ваша проводка старая. После продолжительного срока эксплуатации пластмассовая обмотка на проводе становится жесткой и хрупкой. Тем более, если из распределительной коробки провод выглядывает на два или три сантиметра ни кусачки, ни нож не смогут с ним справиться. А если использовать зажигалку или подлезть паяльником, то зачистить провод получиться.

Использование бокорезов

Зачистка бокорезами
Такой инструмент как бокорезы, часто используют неверно

Инструмент берется в руки как придется, совершенно не обращается внимание на направление режущих кромок. При неправильном использовании бокорезов придется приложить большие усилия

Кроме того, в таком случае существует большой риск отломить провод вместе с изоляцией.

Важно, чтобы режущие кромки были направлены в сторону противоположную движению инструмента. При таком варианте лезвие будет врезаться в изоляцию даже при незначительном усилии

В результате изоляция трубочкой удаляется с поверхности жилы, не травмируя ее.

Особенности работы со станками для бронированных кабелей

Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.

Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.

Поперечное сечение бронированного кабеля

Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.

Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

Советуем изучить Единица освещенности

Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.

Стриппер для разделки бронированного кабеля

Станок для разделки кабеля своими руками

Главная > Советы электрика > Станок для разделки кабеля своими руками

Отходы кабельной и проводной продукции достигают немалого объёма в общем вале переработки вторичного сырья цветных металлов. К цветному металлу относят алюминий, медь и различные сплавы. Чтобы получить металл в чистом виде, нужно бывший в употреблении провод освободить от изоляции. Для этого существуют различные технологии и специальное оборудование. Людям, занимающимся переработкой отходов изолированных металлических проводников, интересно узнать, как по чертежам можно изготовить своими руками станок для разделки кабелей.

Станок для разделки кабеля

Почему выгодна разделка кабелей и проводов

Зная расценки по приёму лома в пунктах цветмета, можно подсчитать свой доход от сдачи металлического сырья. При массовом сборе бывших в употреблении кабелей и проводов с последующим удалением изоляции вполне можно организовать частное предприятие.

Важно! Для того чтобы заниматься переработкой проводной продукции, бывшей в употреблении, необходимо обзавестись соответствующим оборудованием.

Виды оборудования

Чертёж проекта станка для заводской переработки кабелей

Станки и приспособления для снятия изоляции с кабелей и проводов могут быть сложными механизированными агрегатами и самодельными простейшими устройствами.

Заводские цехи оснащают мощными механизмами, которые могут одновременно производить очистку от изоляции нескольких кабелей и проводов. Сделать такое оборудование своими руками практически невозможно. В данной статье предлагаются два варианта изготовления приспособлений и ответ на вопрос, как очистить от изоляции бывшую в употреблении кабельно-проводную продукцию.

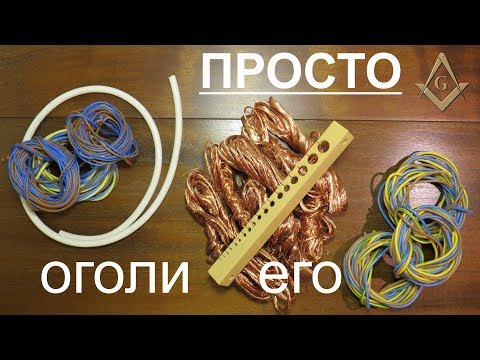

Простое устройство

Для изготовления самодельного приспособления понадобятся:

две деревянные планки – 40 х 20 х 500 мм;
два болта с гайками М 8;
лезвие малярного ножа.

Подготовив указанные материалы, поступают следующим образом:

Планки складывают вместе. Отступив от каждого края на 40 мм, просверливают сквозные отверстия ǿ 8 мм;
В отверстия продевают болты и с обратной стороны затягивают ключом гайки;
Вдоль линии соединения планок просверливают ряд сквозных отверстий ǿ от 2 до 12 мм;
Гайки немного отвинчивают. В образовавшуюся щель вставляют лезвие так, чтобы оно находилось по центру отверстия нужного диаметра;
Затем гайки опять затягивают. Устройство готово.

Удаление изоляции происходит следующим образом:

провод вставляют в отверстие так, чтобы его конец вышел с другой стороны;
усилием рук провод протягивают через отверстие;
установленное лезвие срезает верхний изоляционный слой, оголяя металлическую жилу проводника;
затем вручную удаляют пластиковую оболочку.

С помощью самоделки зачищают провода в небольшом количестве. Для интенсивной эксплуатации приспособление непригодно. Однако для мелких работ остроумное устройство приносит немалую пользу. Очищенный провод используют для изготовления различных поделок или как крепёжный материал. Вопросов, как тщательно очистить провод от изоляции с помощью этой самоделки, не возникает.

Универсальный стриппер

Универсальность станка для снятия изоляции заключается в том, что на нём можно устанавливать рычаг ручного привода и в то же время его можно подключать к дрели или небольшому электродвигателю.

Обратите внимание! Изготовить своими руками такое устройство довольно сложно.

Для этого потребуется обладание навыками обращения со сваркой, токарным и сверлильным станком. Помимо этого нужно иметь доступ к соответствующему оборудованию. Если таковое есть в наличии, то изготовить станок не составит большого труда.

Для самостоятельного изготовления стриппера потребуются следующие материалы:

стальная полоса толщиной 10 мм;
два ребристых ролика от редуктора;
ручка со стальным стержнем с резьбой М 8;
два металлических вала ǿ 8 мм;
шайбы и гайки;
поворотный рычаг.

Порядок изготовления самодельного стриппера:

Согласно чертежам на полосе делают поперечные пропилы;
Пропилы делают режущим диском;
По пропилам полосу сгибают, получив корпус станка;
С обоих боков делают по два отверстия для валов;
Нижний вал вставляют в отверстия с надетыми ведущими роликами;
Верхний вал вставляют в корпус с надетым дисковым ножом;
Дисковый нож делают из шайбы, заострив её внешний обод на точиле;
Также из полосы делают П-образный упор. В горизонтальной полке делают отверстие и приваривают к нему гайку;
Через отверстие продевают вертикальный винт;
На верхний конец винта одевают поворотную ручку;
В корпус вставляют упор. Упор своими боковыми вырезами опирается на вал с ножом;
Вертикальный рычаг ввинчивают в гайку упора;
Для устойчивости к нижней планке корпуса приваривают станину;
С правой стороны на выступающем конце ведущего вала закрепляют поворотный рычаг;
В режущий блок вставляют провод и приступают к работе.

Дополнительная информация. Если нет возможности самостоятельно подготовить сборные элементы устройства, то это можно сделать по заказу в заводском цехе по представленным чертежам.

Принцип работы станка, для того чтобы получить очищенный провод, заключается в следующем:

конец провода или кабеля помещают между направляющими ребристыми роликами и дисковым ножом (остро заточенная шайба);
рычагом поворачивают вал с роликами;
с помощью верхнего стержня нож прижимают к кабелю;
во время движения провода нож разрезает изоляцию, не повреждая металл;
вместо поворотного рычага устанавливают дрель, конец ведущего вала зажимают в патроне электродрели;
после того, как почистили провода, их складывают, сматывая в клубок.

Чтобы решить вопрос, как зачистить большие объёмы кабельно-проводной продукции, ведущий вал станка соединяют с электромотором. Как правило, для этого используют двигатель небольшой мощности (8-9 Ватт), питающийся от бытовой электросети напряжением 220-230 в.

Станок с электромотором для снятия изоляции

Станок с электроприводом такой конструкции может стать солидным подспорьем в условиях частного предприятия по переработке бывшей в употреблении кабельной продукции.

Видео

Виды оборудования

При небольших объёмах работ приобретать дорогое оборудование нецелесообразно. Домашние умельцы собирают простые устройства для того, чтобы почистить провода небольшого диаметра, также делают довольно сложные универсальные стрипперы для разделки кабелей.

Простое устройство

Наиболее простой способ зачистки провода от ПВХ изоляции – это сделать приспособление из следующих материалов:

два деревянных бруска размером 40 х 40 х 400 мм;
два винта длиной 90 мм с гайками М 8;
малярный или канцелярский нож.

Бруски стягивают струбциной.
Отступив от концов планок по 40 мм с обеих сторон, планки просверливают насквозь.
Винты продевают в отверстия и стягивают деревянные элементы гайками.
Вдоль линии соединения просверливают 6 отверстий ø от 2 до 12 мм.
Перед тем, как зачистить провода от изоляции, в щель вставляют лезвие ножа.
Острие резака помещают в середине проёма нужного диаметра.
Гайки окончательно затягивают. Устройство готово к работе.

Простое приспособление
Удаляют изоляцию следующим образом:

ослабив гайки, нож переставляют в нужное отверстие, бруски снова стягивают;
провод вставляют в проём так, чтобы его конец вышел с другой стороны устройства;
ухватив пассатижами жилу, протягивают весь провод через отверстие;
металлические проводки отделяют от изоляции и придают им компактную форму.

Универсальный стриппер

Для того чтобы зачищать проводную продукцию в относительно больших объёмах, понадобится универсальный станок. Сделать его своими руками непросто. Потребуются опыт и умение обращения с металлообрабатывающим оборудованием и его наличие. В крайнем случае, сделав чертежи, детали можно изготовить в ближайшей мастерской.

Для сборки самодельного стриппера понадобятся:

стальной лист толщиной 8 мм;
две конусные шестерни;
шток с нарезанной резьбой М 8;
круглый стальной стержень ø 8 мм;
г-образный рычаг;
гайки М 8 и шайбы.

Пошаговая инструкция сборки станка:

Согласно чертежу, металлическую полосу размечают с помощью рулетки и маркера.
Угловой машинкой с алмазным кругом разрезают металл на сборочные элементы.
В полосе делают угловые прорези. По ним заготовку сгибают в раму, получая корпус стриппера.
Также делают подвижную П-образную рамку режущего блока.
Боковые стенки корпуса и блока просверливают с обеих сторон.
В корпус вставляют вал с одетыми на него роликами.
На конце вала закрепляют Г-образную ручку.
В отверстия внутренней рамки вставляют вал с дисковым ножом.
Режущий диск делают из плоской шайбы, края которой затачивают на наждаке.
В заранее просверленное отверстие верхней площадки по центру вставляют гайку М 8.
Ввинчивают шток, нижний конец которого закрепляют в шарнирном гнезде режущего блока с помощью пружинной шайбы.
Вращая ручку штока, выставляют высоту зазора между ножом и ведущими роликами.
В проём вставляют конец кабеля и начинают поворачивать ручку.
Вместо рычага устанавливают электродвигатель, вал которого соединяют с осью подающих роликов.

Советуем изучить Пылевлагозащищенные осветительные приборы для любых нужд

Разделочный станок с электродвигателем

Дополнительная информация. Данная инструкция носит рекомендательный характер. Каждый мастер волен дополнить или придумать свою конструкцию станка для разделки кабеля. Главное – это принцип протяжки провода вдоль лезвия резака.

Тема статьи «Станок для разделки кабеля своими руками чертежи» интересна тем людям, которые могут реализовать себя в таком виде бизнеса, как извлечение цветмета из отработанной проводной продукции. Разделать в домашних условиях кабели и провода с помощью самодельного станка на сегодняшний день является отличной идеей для получения дополнительного заработка.

Рассказываем, как сделать своими руками простой и удобный стриппер

Стриппер – это инструмент, необходимый для всех, кому приходится заниматься электрикой. Он позволяет зачищать концы проводов от изоляции, не повредив находящиеся в них проводники. Однако вовсе не обязательно покупать стриппер в магазине, поскольку изготовить его можно без особого труда собственными руками, о чем мы вам и расскажем в сегодняшней небольшой статье.

Что необходимо для изготовления стриппера

Тот стриппер, который мы хотим предложить вам сегодня, изготавливается из дерева и не требует навыков работы по металлу, что, несомненно, является большим преимуществом, позволяющим сделать его даже неискушенному мастеру. Чтобы сделать этот нехитрый инструмент, вам понадобятся следующие материалы:

два небольших деревянных или фанерных бруска;
лезвие, какое обычно устанавливают в канцелярские ножи;
две тонкие деревянные прокладки.

Прокладки – это, по сути, достаточно тонкие деревяшки, толщиной лишь слегка превосходящие толщину используемого в этом инструменте лезвия.

Порядок изготовления стриппера

На одном из брусков намечается, а затем вырезается лобзиком небольшая полукруглая выемка.

Затем деревянные бруски склеиваются так, чтобы между ними находились предварительно подготовленные деревянные прокладки.

Снаружи все края деревянного блока обрабатываются шкуркой, чтобы на них не имелось сколов, заноз и заусенцев.

С одной из сторон склеенного блока высверливается отверстие. Лезвие ножа вставляется в промежуток между брусками так, чтобы имеющееся на нем отверстие совпало с отверстием, высверленным в дереве. После этого производится его закрепление внутри деревянной детали с помощью обычного винта и гайки.

С другого конца деревянного блока высверливается отверстие под заклепку, которую следует установить так, чтобы она воспрещала полное западание лезвия во внутреннюю полость будущего инструмента.

На втором бруске, на котором отсутствует выемка, сначала намечаются, а потом высверливаются отверстия различного диаметра.

Как используется стриппер

Работа со стриппером не представляет никакого труда. Чтобы снять изоляцию, конец провода необходимо вставить в отверстие того диаметра, который для него подходит.

После этого лезвие плотно прижимается к снимаемой изоляции, а стриппер прокручивается вокруг провода, в результате чего в изоляции появляется круговой надрез. По окончании полного оборота, не поднимая лезвия, провод достают из отверстия, а изоляция при этом снимается.

Итак, из нашего описания вы, наверняка, поняли, что самодельный стриппер достаточно прост в изготовлении и что этот практически совершенно бесплатный инструмент очень эффективен и прост в использовании.

Изготовление и эксплуатация отдельных узлов

Блок питания для шуруповерта 12в своими руками

Стриппер состоит из нескольких основных узлов, это:

корпус;
подающий узел;
режущий блок;
силовой блок.

Конструкция аппарата для разделки

Подающий узел

Узел состоит из конусных роликов, установленных на оси, которая опирается на подшипники в боковых пластинах. Ось выступает за пределы рамы и соединена с ведущим валом силового блока.

Режущий блок

Узел представляет собой П-образную рамку, состоящую из двух боковых пластин и горизонтальной площадки. В нижней части рамки вмонтирована ось с режущим диском, которая вращается на подшипнике одной из боковин.

В площадку вставлен вертикальный шток, который может вращаться вокруг своей оси. Верхняя часть резьбового стержня проходит через гайку верхней площадки корпуса. На конце штока закреплена ручка.

Силовой блок

Подающий узел приводится в движение электродвигателем, вал которого может быть соединён напрямую с осью ножа или через систему трансмиссии (редуктор, ремень). Для малых объёмов работ в качестве движителя используют простой рычаг. Его приводят в действие простым вращением рукой работника.

Нож для электромонтера с пяткой

Данное изделие является одним из типов электромонтерского ножа. Его еще называют плужковым. Это удобное приспособление для удаления оболочки. У него короткий, загнутый внутрь клинок, на кончике лезвия есть специальное приспособление, которое и называют «пятка». Основное предназначение этой «пятки» — ограничивать глубину надреза, при работе с двойной изоляцией, когда требуется снять верхний слой оплетки, и не затронуть, при этом, изоляцию внутренних проводов.

Площадка на кончике лезвия облегчает продольное скольжение приспособления, при снятии верхнего слоя защиты и не дает острию зацепить внутренние провода. Устройство отлично подходит для кабелей с жесткими жилами (ВВГ), хуже снимает мягкую оболочку, типа ПВС, (она ухудшает скольжение пятки). В целом же – это полезный инструмент для удаления изоляции в работе электромонтера.

Что необходимо для изготовления стриппера

два небольших деревянных или фанерных бруска;
лезвие, какое обычно устанавливают в канцелярские ножи;
две тонкие деревянные прокладки.

Источник
