Основные неисправности стиральных машин LG и методы их устранения
Несмотря на высокую надёжность, техника этого корейского производителя иногда выходит из строя. Зная основные неисправности стиральной машины LG, можно отремонтировать прибор своими руками, сэкономив немалые средства из семейного бюджета.
Устройство стиральной машины и особенности конструкции
Стиральные машины LG имеют типовую конструкцию за исключением одного важного узла (прямого привода).
Устройство стиральной машины lg:
- шланг для залива воды;
- электромагнитный клапан;
- дозатор моющих средств;
- загрузочный люк;
- пластиковый бак, в который набирается вода;
- перфорированный металлический барабан;
- пружины подвески бака и амортизаторы;
- прессостат, регулирующий уровень воды в баке;
- двигатель;
- люк с уплотнителем;
- блок управления, размещённый на передней панели;
- противовес;
- сливной насос;
- нагревательный элемент (трубчатый ТЭН);
- патрубки.
Все внутренние комплектующие прибора закрывают лицевая и задняя панели, крышка и две боковины.
В отличие от большинства современных моделей, в стиралках LG трёхфазный бесколлекторный двигатель крепится напрямую к барабану. Ремни в этих агрегатах отсутствуют. Вал ротора одновременно является валом барабана. Управляет двигателем электронный модуль.
Поскольку в машинах ЛДЖИ не используется ремень, типичные поломки, связанные с ним (износ и обрыв, приводящие к остановке барабана), также отсутствуют.
Коды ошибок
Основные неисправности и их причины
Перед тем как взяться за ремонт машины своими руками, необходимо уточнить причину неисправности. Понять, что из строя вышла та или иная деталь можно по характерным признакам.
Стиральная машина не включается
Причин, по которым после включения в сеть стиральный агрегат не работает, может быть несколько:
- Низкое напряжение. Согласно ГОСТу, его величина в сети должна быть 200В, допускается 10% отклонение. Соответственно, при падении напряжения, стиралка ЛЖ просто не начнёт работу.
- Вышла из строя розетка, вилка или шнур питания. Чтобы исключить эту причину, достаточно подключить прибор в другом месте и визуально осмотреть кабель на предмет повреждения изоляции.
- Неисправен блок управления. Если вышла из строя плата, машинка не запустится даже при отсутствии внешних повреждений. Диагностировать эту поломку может специалист, которого стоит вызвать, если все другие причины неисправности были исключены.
В некоторых случаях стиральная машина не начинает процесс стирки, при этом горящие индикаторы говорят о наличии питания. Причин также может быть несколько:
- Не закрыт люк, через который происходит загрузка белья.
- Сгорел двигатель. В этом случае прибор может набрать воду, однако, барабан останется неподвижным.
- Отсутствует вода, без которой прибор не может начать работу.
Разумеется, перед тем как впадать в панику, стоит удостовериться в том, что прибор включён в розетку и в помещении есть электричество.
Не набирает воду
Причин, по которым стиральная машина не может набрать воду может быть несколько:
- Забит впускной фильтр. Определить неисправность очень просто: достаточно открутить шланг подачи и осмотреть металлическую сеточку на входе. Забить её может песок, грязь и прочие включения. Чтобы устранить засор, достаточно очистить сеточку щёткой и прополоскать. Неисправность связана с низким качеством подаваемой воды и чаще встречается у тех машин, которым приходится работать в частных домах.
- Низкое давление воды или её полное отсутствие в системе. Это может произойти, если трубу полностью или частично перекрывает кран. Иногда низкий напор отмечают владельцы квартир на верхних этажах (норма от 0,03 МПа до 0,6 МПа). В этом случае проблему придётся решать с управляющей компанией.
- Неисправен впускной клапан.
Ремонт стиральных машин LG по замене выпускного клапана осуществляется по следующей схеме:
- перекрывают воду;
- демонтируют шланг подачи;
- откручивают болты, на которых держится верхняя крышка и снимают её, чтобы получить доступ к внутренним комплектующим;
- стягивают хомуты и отсоединяют клеммы;
- вынимают клапан и проверяют обмотки катушки на наличие сопротивления.
Если сопротивление есть, то можно попытаться прочистить клапан самостоятельно, сняв катушки. Если сопротивления нет или деталь деформирована – необходимо заменить её на новую, проделав все операции в обратном порядке.
Не сливает воду
Если после завершения цикла стирки в баке остаётся вода, то возникли проблемы в сливной системе. Возможные причины поломки:
Рассмотрим подробнее каждую причину.
Засор
При засоре посторонние предметы (нитки, волосы и прочий мусор) могут забить фильтр, крыльчатку насоса, а в наиболее тяжёлых случаях и сливной шланг.
Устранение засора начинают с очистки фильтра. Для этого откидывают переднюю панель и сливают воду (через дренажную трубку или приоткрыв крышку фильтра и подставив плоскую посуду). Откручивают крышку полностью, вынимают фильтр и промывают его под струёй воды.
Также следует открутить и промыть под напором сливной шланг. Поставив его на место, необходимо убедиться, что он нигде не пережат.
Через отверстие фильтра можно осмотреть крыльчатку насоса. Для этого следует проверить её целостность и провернуть с помощью подручного инструмента. Если крыльчатка не затянута мусором и свободно проворачивается, можно произвести пробный запуск машины, поставив автомат на программу «Полоскание и отжим». Если крыльчатка неисправна или проблема оказалась не в засоре (вода по-прежнему не сливается), то придётся разбирать насос.
Проверка неисправности насоса
Если меры по устранению засора не помогли, то скорее всего проблема в помпе. Чтобы её заменить, необходимо:
- Отсоединить машинку от электрической сети и водопровода.
- Перевернуть агрегат набок и снять нижнюю пластиковую панель.
- Отсоединить помпу от прилегающих шлангов и снять клеммы.
- Проверить визуально целостность детали, исправность крыльчатки, наличие или отсутствия люфта, прозвонить деталь мультиметром.
- При обнаружении повреждений заменить деталь на новую, собрав схему в обратной последовательности, провести пробный пуск машины.
Если деталь исправна, но машина воду по-прежнему не качает, возможно проблема кроется в плате управления. Она должна передавать команду на слив в определённый момент работы.
Барабан не крутится
В стиральных машинах LG барабан соединён напрямую с двигателем, поэтому самая вероятная причина такое неисправности – выход из строя датчика Холла, который отвечает за скорость вращения мотора. Исправить поломку в стиральной машине LG с прямым приводом можно так:
- Откручивают сливной и наливной шланги, вынимают из розетки вилку.
- Убирают крепёжные болты, удерживающие заднюю стенку, снимают панель, потянув её слегка верх;
- Выкручивают центральный болт, придерживая барабан с другой стороны, чтобы обеспечить упор, снимают крышку двигателя;
- Откручивают расположенные по кругу болты и снимают статор, потянув на себя;
- Отсоединяют клеммы и снимают датчик Холла, отжав удерживающие его крепления.
- Заменив деталь на аналогичную, собирают машину в обратной последовательности.
О выходе из строя тахометра (датчика Холла) свидетельствует не только остановка барабана, но и характерный треск, который появляется при запуске машины в работу.
Стиральная машина не отжимает
Причин у этой неполадки может быть несколько, начиная от банальной невнимательности и заканчивая вполне серьёзными поломками.
Перед тем как заниматься диагностикой агрегата, необходимо:
- Убедиться, что не выставлен режим «Без отжима» или не снизились обороты до 0.
- Удостовериться, что выбранный режим работы идёт с отжимом, например, в программе «Ручная стирка» или «Шерсть» может быть предусмотрен только слив воды.
- Обратить внимание на наличие дисбаланса. Если в барабан положить слишком много белья (например, 6 кг вместо 5 кг максимальной загрузки) оно может плохо распределиться и сбиться в ком. В попытке расправить вещи автомат может зависнуть на этапе отжима. Здесь следует разгрузить бак и повторно запустить автомат.
Иногда причины отсутствия отжима намного серьёзней:
- Неполадка сливного узла. В этом случае агрегат «застревает» ещё на этапе стирки, до отжима процесс просто не доходит.
- Вышел из строя прессостат – датчик, который контролирует уровень воды. При поломке он может подавать управляющему модулю неверный сигнал о высоком уровне воды, при котором прибор не начнёт отжим. Если он вышел из строя, вода может набираться непрерывно или наоборот, отсутствовать в баке. Заменить датчик очень просто – он находится сразу под верхней панелью бака.
- Неисправен тахометр. В этом случае барабан может вращаться, но количество оборотов не будет соответствовать заданным.
- Вышел из строя электродвигатель или модуль управления. Поломки эти встречаются редко, устранить их, не прибегая к помощи специалиста довольно сложно.
Перечисленные детали (кроме двигателя и платы) можно легко заменить самостоятельно.

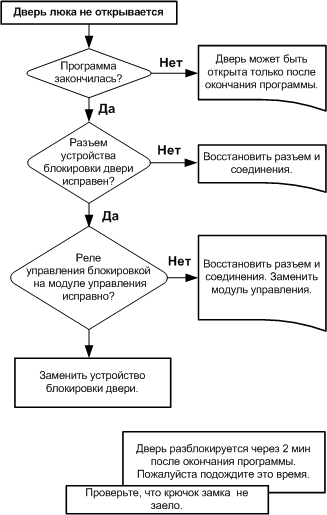

Не открывается дверца люка
Произойти такая ситуация может по ряду причин:
- в баке осталась вода;
- сломалась ручка замка;
- произошла утечка воды и сработала защитная блокировка;
- включена защита от детей;
- произошло незапланированное отключение электричества и сработала временная блокировка.
Для устранения неисправности следует:
- Выключить прибор от сети, слить воду через дренажную трубку или фильтр. Выждать полчаса.
- Попробовать открыть, если не вышло – заново запустить устройство для перезагрузки программы.
Если предложенные методы не помогли – можно открыть замок вручную, воспользовавшись аварийным тросом (он имеет яркую жёлтую или оранжевую расцветку, расположен за задней панелью) или отжать его, сняв верхнюю панель.
Машина шумит
Наиболее вероятная причина шума – износ подшипников. Заменить их можно самостоятельно, однако, процесс этот довольно трудоёмкий. Схематично он выглядит следующим образом:
- Поочерёдно снимают переднюю, заднюю панель и крышку, чтобы получить полный доступ к устройству, снимают двигатель, открутив крепёжные болты.
- Разбирают бак стиральной машины LG WD, предварительно отсоединив: патрубки (сливной и датчика уровня воды), заливной клапан, крепления амортизаторов, противовесы, провода.
- Разбирают барабан, аккуратно выбивают подшипник, зачищают посадочное место.
- Наносят смазку, осторожно забивают подшипник, собирают конструкцию.
Подшипники, которые не заменили вовремя может заклинить. Поломка выведет из строя двигатель и приведёт к дорогостоящему ремонту.
Протекает вода
Причина неисправности – нарушение герметичности прибора. Возможные причины протечки:
- порвана манжета люка;
- прохудился сливной или наливной шланг;
- пропускают патрубки;
- треснул бак.
Точное место утечки можно определить при визуальном осмотре. Останется только заменить износившуюся деталь на новую. Единственное исключение – треснутый бак, который можно починить только в сервисном центре.
Прочие неисправности
Можно выделить ещё несколько распространённых неисправностей, с которыми может столкнуться владелец стиральной машины ЛЖ:
- Машина бьёт током. При исправном заземлении причина может крыться в нарушении изоляции проводов. Чтобы исправить дефект, схема стиральной машины LG не понадобится. Достаточно будет визуально осмотреть целостность проводов и контактов.
- Отсутствует нагрев воды. Как правило, причина кроется в неисправном ТЭНе. Нагревательный элемент размещён в нижней части бака, его можно заменить, сняв переднюю панель.
Не стоит забывать, что приступать к ремонту техники своими руками можно только после окончания гарантийного срока (на моторы с прямым приводом она достигает 10 лет). Если неисправность устранить не получится, при наличии следов вскрытия стиральная машина будет снята с гарантии и услуги сервисного центра придётся оплачивать в полном объёме.
Источник
Ремонт стиральных машин LG
12 февраля 2012 г.
Автор: www.elremont.ru
 | Устранение неисправностей стиральных машин LG моделей |
| Модель | Парт. номер контроллера | Позиции джампера | Загрузка бельем | Подаваемая вода | Доступные обороты скорости отжима |
|---|---|---|---|---|---|
| WD – 1021C WD – 8021C WD – 6021C | 2808290100 | 0 0 0 0 1 0 0 0 0 1 0 0 | 5 кг | Только холодная | 1000/800/400 об/мин 800/600/400 об/мин 600/500/400 об/мин |
| WD – 1022C WD – 8022C WD – 6022C | 2808290100 | 0 0 0 1 1 0 0 1 0 1 0 1 | 4,5 кг | 1000/800/400 об/мин 800/600/400 об/мин 600/500/400 об/мин | |
| WD – 1021CH WD – 8021CH WD – 6021CH | 2808290200 | 0 0 0 0 1 0 0 0 0 1 0 0 | 5 кг | Холодная и горячая | 1000/800/400 об/мин 800/600/400 об/мин 600/500/400 об/мин |
| WD – 1022CH WD – 8022CH WD – 6022CH | 2808290200 | 0 0 0 1 1 0 0 1 0 1 0 1 | 4,5 кг | 1000/800/400 об/мин 800/600/400 об/мин 600/500/400 об/мин |
3. Эксплуатация / Установка стиральной машины
Размещение стиральной машины:
Транспортные болты должны быть сняты до начала работы машины (рис.-1). Болт головки, помеченные как «C», должны быть выкручен против часовой стрелки и ослаблен соответствующим инструментом. Пластиковые заглушки, поставляемые внутри защитной упаковки и обозначенные как «P», должны быть установлены в отверстия транспортных болтов. Пожалуйста, не выкидывайте транспортные болты для транспортировки машины в будущем и установите их перед транспортировкой вашего аппарата.
 |  |
Машина предназначена для работы в сети 220 В, по этой причине, если в сети 110В, должен быть использован трансформатор 110/220В 3000 Вт . Если ток предохранителя меньше 16 A, то квалифицированный электрик должен установить 16A предохранитель. Требования к потребляемому напряжению и току указаны на табличке на задней крышке аппарата.
Для того, чтобы обеспечить тихую и стабильную работу, машина должна быть правильно установлена и выровнена при помощи регулировочных ножек. Устройство поставляется с двумя регулируемыми ножками. Если машина неустойчива, ослабьте пластиковую контргайку и открутите регулируемые ножки, пока машина не будет выставлена по уровню (рис.-2). После установки, затяните контргайку.
Подключение к водопроводной сети
Для стабильной работы, давление воды должно быть в пределах от 1 до 10 атм. (1 атм соответствует расходу более 8 литров в минуту при полностью открытом кране.) Для предотвращения утечки воды уплотнительные прокладки поставляются со шлангом подачи воды. Закрепите шланг и затяните оба конца. Для того, чтобы предотвратить возможное затопление, кран подачи воды должен быть закрыт, когда машина не используется.
Подключите холодную воду при помощи шланга с голубой меткой и подключите шланг горячей воды при помощи шланга с красной меткой.
Сливной шланг может быть помещен либо непосредственно в ванну, или сразу в канализацию. Шланг не должна быть перегнут. Сливной шланг должен быть закреплен в изгибе так, чтобы он не упал на пол. Конец сливного шланга должен находиться на уровне от 40 и 100 см от пола. Сливной шланг может быть помещен непосредственно в канализацию при соблюдении высоты расположения конца сливного шланга.
Перед работы машины проверить следующее:
- Кран подачи воды открыт?
- Сливной шланг установлен правильно?
- Машина подключена к электрической сети?
- Двери закрыты?
Для того, чтобы открыть входную дверь, необходимо потянуть за ручку (рисунок-3). Чтобы запустить машину, входная дверь должна быть закрыта, программы и другие параметры должны быть выбраны, и кнопка Старт / Пауза должна быть нажата.
В связи с процессом контроля качества в процессе производства, может быть остаться некоторое количество воды в вашей машине. Это не наносит ущерб вашему продукту. Поэтому стирка в первый раз должен быть проведена без белья. Одна часть стирального порошка должна быть загружена в второй отсек ящика. Нужно выбрать программу «Quick30», термостат установить в минимальное положение и машина должна быть запущена.
4. Эксплуатация / Группировка тканей и загрузка стиральной машины
Необходимо сортировать белье по следующим группам и стирать их по отдельности:
- Белые и устойчивые цветные ткани
- Цветные ткани,
- Тонкие ткани (шелк, нейлон и т.д.),
- Шерсть.
Убедитесь в том, что карманы пустые и достаньте все ремни, пуговицы, булавки и т.д. из одежды. Поместите ткань равномерно внутри машины. Убедитесь, что нет никакой одежды в уплотнении двери. Закройте дверь, слегка нажав на нее. Если дверь не закрыта полностью, машина не будет запущена из соображений безопасности. Дверь люка закрыта до конца программы стирки и будет закрыта около 2 минут после окончания программы.
Не используйте моющие и отбеливающие средства, которые содержат хлор и серу. Количество моющего средства зависит от уровня загрязнения ткани, количества ткани и мягкости воды.
Выберите соответствующее моющее средство для автоматических стиральных машин Предлагаемое количество моющего средства указывается на этикетке. Если в машину загружается небольшое количество одежды, можно положить половину моющего средства от количества , необходимого для нормальной стирки.
5. Эксплуатация / Запуск стиральной машины
Загрузите одежду в машину и закройте дверцу люка. Выберите программу по таблице выбора программ. Нажмите кнопку питания, чтобы включить стиральную машину. Светодиоды программы включены.
Рис. 4 Контрольная панель
Выбор программы
Поверните селектор программ на ту программу, которая вам требуется. Индикатор выбранной программы будет включен в соответствии с выбранной программой.
Рис. 5 Селектор программ
Выбор температуры стирки
 |
Выбор скорости отжима
 |
 |  |  |
Рис. 9 Очистка фильтра сливного насоса
9. Компоненты
Механические компоненты
Бак изготовлен из специального пластика. Верхняя панель также выполнена из пластика и прикрепляется к баку специальными зажимами крепления. Основной двигатель крепится к баку двумя амортизаторами и болтами. За баком размещены (справа и слева и один на верхней), три слота резьбового соединения для транспортных болтов. Два конкретных противовеса размещаются в верхней и нижней части бака. Бак в сборе присоединен к корпусу с боков двумя креплениями. Амортизаторы расположены внизу. Барабан изготовлен из нержавеющей стали.
Динамические системы.
Бак присоединен к корпусу двумя пружинами. Кроме того, бак прикреплен к корпусу снизу двумя амортизаторами трения. Пружины и амортизаторы подавляют вибрации от бака к корпусу, чтобы гасить движение и шум стиральной машины.
Модуль управления (PWB)
Модуль состоит из схемы, которая контролирует все компоненты машины в зависимости от выбранной программы. Все соединения выполнены цветными разъемами для предотвращения неправильного подключения. Управление выполнено из двух частей, модуль управления и модуль индикации. Модуль управления покрыт изоляционным материалом, чтобы защитить плату от условий окружающей среды. Модуль индикации включает в себя набор датчиков для выбора программ, светодиоды и 7сегментный дисплей указывают на выбор параметров программы.
Основной двигатель
Основной двигатель это универсальный типовой двигатель. Он управляется электронным модулем. Скорость двигателя регулируется запуском управляющих импульсов от модуля в зависимости от сигнала тахогенератора.
Рис. 10 Разрез стиральной машины LG
Электромагнитный клапан залива воды 3-х ходовой
В машине применяется 3-х ходовой клапан, чтобы направить воду в соответствующий отсек моющих средств. Поток воды направляется на этапе предварительной стирки в лоток предварительной стирки, в основной лоток моющего средства на основном этапе стирки и при полоскании. При последнем полоскании, вода направляется в отсек кондиционера. Существует регулятор внутри клапана кондиционера для уменьшения расхода.
Электромагнитный клапан залива воды 1 ходовой
В машине применяется 1 ходовой заливной клапан для горячей воды для двух моделей. Поток горячей воды направляется в основной лоток для моющих средств. Контроллер управляет этим клапаном для подачи горячей воды в соответствии с программой и выбором температуры.
Датчик реле давления (прессостат)
Выходная частота датчика изменяется в зависимости от уровеня воды. Клапаны залива работают для достижения необходимого уровня воды. Если частота достигает заданного уровня, клапаны закрываются по команде контроллера.
Нагреватель (ТЭН)
В машине применяется 1900-ваттный нагреватель. На нагревателе есть два термо предохранителя. Если нагреватель работает без воды в баке, термо предохранитель разрывает цепь, чтобы предотвратить повреждение пластикового бака из-за перегрева. Термо предохранители не могут использоваться повторно, если термо предохранитель разомкнул цепь, она снова не замкнется. Нагреватель управляется с помощью реле на модуле управления.
Дверной замок (устройство блокировки люка)
В машине применяется замок с PTC (биметаллическим элементом). Когда дверь закрыта, диск PTC нагрет, дверь заперта. После того как программа завершается, PTC охлаждается за max.70 секунд, и дверь не будет открыта. Таким образом, дверь не откроется во время работы. Машина не работает, когда есть проблемы с дверным замком.
Сливной насос
В насосе применяется однофазный синхронный двигатель. Запуск осуществляется на этапе программы слива воды из бака.
Термостат.
Управление температурой воды в баке осуществляется при помощи термостата NTC (P/N: 2804980100). Сопротивление NTC изменяется в зависимости от температуры. Модуль управления контролирует сопротивление NTC и вычисляет температуру воды в баке. Нагреватель работает для достижения заданной температуры и контролируется модулем управления. Значения сопротивления NTC по сравнению с температурой окружающей среды приведены в следующей таблице.
| Температура | Сопротивление NTC |
|---|---|
| 0°C | 15.6 кОм |
| 10°C | 9.5 кОм |
| 25°C | 4.77 кОм |
| 60°C | 1.2 кОм |
| 90°C | 440 Ом |
10. Разборка
1. Верхняя панель
— Открутите два винта, которые крепят верхнюю панель к корпусу.
— Панель отодвигается назад, а затем поднимается вверх.
2. Задняя панель
— Открутите пять винтов, которые крепят заднюю панель к корпусу.
— Поверните панель на 90 ° к корпусу и извлеките из защелок нижней части.
3. Нижняя передняя панель
— Откройте нижнюю переднюю панель и выкрутите винты, которые крепят панель к корпусу.
— Отщелкните защелки, которые находятся на каждой стороне панели к корпусу (рис. 9)
4. Передняя панель
— Передняя дверь открывается ручкой. (Рис. 3)
— Отсоедините хомут, который крепит манжету люка на передней панели с использованием специальных клещей (рис. 12).
Рис. 12 Снятие хомута манжеты люка
— Отсоедините манжету люка от передней панели
— Открутить два винта, которые крепят защитную крышку на передней панели.
— Разобрать нижнюю защитную панель (рис.9).
— Открутить три винта, которые крепят переднюю панель к корпусу снизу (рис.13).
— Передняя панель снимается и освобождается от крепления на корпусе (рис. 14).
5. Дверь люка
-Откройте дверь, два винта (M5 * 10), которые соединяют переднюю дверь с петлями необходимо открутить.
6. Внутренняя панель люка
— Демонтируется дверь люка.
— Открутить девять винтов, которые крепят внутреннюю люка на дверце.
— Открутить два винта, которые крепят устройство блокировки люка к двери люка.
— Снимите внутреннюю панель люка с дверцы.
7. Стекло люка
— Дверца люка разбирается.
— Снять внутреннюю панель и замок.
8. Устройство блокировки люка
— Передняя дверь разбирается.
— Крышка блокировки разбирается.
— Крючок замка извлекается от штифта на внутренней крышке.
9. Петля.
-Передняя дверь разбирается
— Открутить два винта, которые соединяют петли к передней панели.
10. Лоток распределения моющих средств панели
— Снимите лоток моющих средств со своего места, нажав на участке, обозначенном на сифоне (рис. 8).
11. Панель.
— Снять лоток распределения моющих средств.
— Открутить винт, который крепит панель к корпусу рамы (Рис. 15).
— Панель освобождается от защелок на корпусе рамы (рис. 16).
12. Модуль управления / контроллер.
— Снять верхнюю панель.
— Снять контейнер для моющих средств и панель.
— Разъемы, подключенные к контроллеру демонтируются (рис. 16а).
— Открутить шесть винтов, которые крепят панель контроллера. (Рис. 16б)
— Снять контроллер из панели.
— Будьте осторожны при замене контроллера, следите чтобы светодиодные окна были расположены правильно, проверьте правильность размещения контроллера на панели.
13. Реле давления (прессостат)
— Снять верхнюю панель
— Отсоединить разъем реле давления нажатием на гнездо оснастки (рис. 17).
— Открутить два винта, которые крепят реле давления к корпусу (рис.17).
14. Одноходовой клапан
— Снять верхнюю панель
— Отсоединить разъем от клапана
— Отсоединить шланги от клапана
— Повернуть клапан влево и толкнуть внутрь с помощью отвертки.
15. Трехходовой клапан
— Снять верхнюю панель
— Отсоединить разъем от клапана
— Открутить два винта, которые крепят трехходовой клапан к корпусу.
— Отсоединить шланги от клапана
16. Помехоподавляющий фильтр
— Снять верхнюю панель
— Отключить провода от помехоподавляющего фильтра
— Открутить два винта, которые находятся в пластиковой коробке позади корпуса и снять фильтр.
17. Блокировка двери
— Снимите переднюю панель (рис. 12)
— Открутите два винта, которые крепят замок к корпусу.
— Отсоедините разъем от дверного замка.

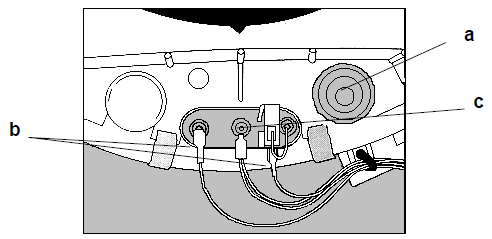

18. Нагреватель (ТЭН)
— Разобрать переднюю панель и отключить провода нагревателя (Рисунок-18б)
— Ослабить болт нагревателя M6, надавить на него, и вытащить нагреватель из бака (рис.-18c)
(При монтаже ТЭН не забудьте соединить под болт желто-зеленый провод заземления).
19. Сливной насос
— Снимите переднюю панель.
— Отключите разъем от насоса (рис. 19а).
— Отсоедините шланг бак-фильтр от насоса.
— Отсоедините шланг слива (рис. 19b-/ с).
— Открутите винт, который крепит насос к корпусу (рис.-19d).
— Поверните насос и снимите его.
20. Термостат
— Снимите переднюю панель.
— Вытащите термостат из бака (рис. 18а).
(При установке обратите внимание, чтобы термостат был плотно вставлен в бак)
21. Нижняя панель
— Снимите переднюю панель.
— Ослабить зажим, который фиксирует панель
— Снять сливной шланг
(При монтаже панели отверстия должны соответствовать нижней части корпуса бака)
22. Поликлиновый ремень
— Снимите заднюю панель.
— Снять ремень, поворачивая шкив (рис. 20)
23. Шланг подачи воды
— Снимите переднюю панель.
— Снимите зажимы проводов на на лотке моющего средства и шланг подачи воды можно будет снять.
— Другой конец шланга подачи воды снимите от корпуса бака рукой.
24. Шкив
— Снимите заднюю панель и поликлиновый ремень (рис.20)
— Открутите болт, который соединяет шкив с валом барабана (рис.20, b)
— Снимите шкив с вала.
25. Мотор
— Снимите заднюю панель.
— Отсоедините разъем от двигателя
— Снять ремень, поворачивая шкив (рис. 20)
— Открутите болт, который крепит мотор к баку (рис.20c)
— Снимите мотор из сайлент-блоков.
26 Кабель питания
— Крышка группы разъемов освобождается от защелок с обеих сторон (рис.21)
— Ослабить винты кабельных держателей
— Отвинтить винт заземления кабеля питания
— Кабель питания демонтируется после откручивания винтов разъема.
27. Верхний противовес
— Снимите верхнюю панель
— Открутить винты верхнего противовеса и снять противовес.
28. Нижний противовес
— Снимите переднюю панель.
— Открутить винты нижнего противовеса и снять противовес.
29. Прокладка бака
— Снимите переднюю панель.
— Снимите нижний противовес.
— Снимите нагревательный элемент (рис. 18)
— Снимите термостата снимается (рис. 18)
— Зажимы крышки бака отжимаются
— Крышка бака переворачивается
— Снимите прокладку бака
(При установке соединительная часть уплотнения бака должна соответствовать монтажной части на крышке бака)
30. Барабан в сборе
— Снимите переднюю панель.
— Снимите крышку бака
— Снимите заднюю панель.
— Извлечь барабан из бака
31. Амортизаторы
— Снимите заднюю панель.
— Нажав на защелки штифта, снимите его (рис. 22)
— Нажав на защелки штифта амортизатора, снимите амортизатор (рис. 22)
Рис. 22 Демонтаж амортизаторов
32. Шланг слива
— Передняя панель снимается (рис. 12,13,14).
— Отсоедините зажим на насосе.
— Отсоедините шланг слива от насоса
— Шланг освобождается от защелки в задней части корпуса
— Шланг извлекается из передней части машины.
11. Коды ошибок и диагностика неисправностей
1. Функция отображения ошибок
- При возникновении ошибки клиент будет оповещен звуковым сигналом и код ошибки будет отображен на дисплее.
- Во время возникновения ошибки работают только кнопки Старт/Пауза и кнопка питания. (Нажатие на кнопку Старт / Пауза, делает паузу, когда вы нажимаете кнопку питания происходит отключение питания).
- Если ошибка не исчезает, при ошибке датчика давления и нагревателя стиральная машина автоматически выключается через 20 сек.
- Другие ошибки выключается автоматически после 4 мин. На дисплее отображается код ошибки. Только ошибка перелива не выключается автоматически.
| ___ | Режим ошибки | Дисплей | Причины возникновения |
|---|---|---|---|
| 1 | Ошибка залива воды | IE |
|
| 2 | Ошибка сливного насоса | FE |
|
| 3 | Ошибка перелива | OE |
|
| 4 | Ошибка датчика уровня (прессостата) | PE |
|
| 5 | Ошибка закрытия двери | dE |
|
| 6 | Ошибка нагрева | TE |
|
| 7 | Ошибка дисбаланса | UE |
|
| 8 | EEPROM ошибка | EE |
|
| 9 | Ошибка блокировки двигателя | SE |
|
2. Тестовая программа (сервисный тест)
а) Контроль исправности элементов в тестовом режиме
— После нажатия одновременно кнопок «Spin» и «Temp» , нажмите кнопку питания. Зуммер звучит дважды, и режим сервисного теста запустится.
— Нажимайте кнопку «Старт/Пауза», для перехода к следующим этапам теста.
— Нажмите кнопку «Старт/Пауза» более 4 раз для полной остановки вращения.]
| Количество нажатий на кнопку «Старт/Пауза» | Этапы проверки | Показания дисплея |
|---|---|---|
| Нет | Все лампы горят | Отображается код модуля управления |
| 1 раз | Вращение барабана против часовой стрелки (влево) | Обороты двигателя |
| 2 раза | Низкая скорость вращения | Обороты двигателя |
| 3 раза | Высокая скорость вращения | Обороты двигателя |
| 4 раза | Работа клапана предварительной стирки | Частота датчика уровня |
| 5 раз | Работа клапана основной стирки | Частота датчика уровня |
| 6 раз | Работа клапана основной стирки подачи холодной воды (зависит от модели) | Частота датчика уровня |
| Работа клапана основной стирки подачи горячей воды (зависит от модели) | Частота датчика уровня | |
| 7 раз | Работа клапана подачи кондиционера | Частота датчика уровня |
| 8 раз | Вращение барабана по часовой стрелке | Обороты двигателя |
| 9 раз | Работа ТЭН в течение 3 сек. | Температура воды |
| 10 раз | Работа сливного насоса | Частота датчика уровня |
| 11 раз | Операция автовыключения | Все лампы выключены |
Коды модуля управления в тестовом режиме
| Загрузка | Модель | Индикация кода | Код модуля |
|---|---|---|---|
| 5 кг | 1000 об/мин | 18:81 | 6871EC10XXA,G |
| 800 об/мин | 18:82 | 6871EC10XXB, H | |
| 600 об/мин | 18:83 | 6871EC10XXC, J | |
| 4,5 кг | 1000 об/мин | 18:89 | 6871EC10XXD, K |
| 800 об/мин | 18:8A | 6871EC10XXE, L | |
| 600 об/мин | 18:8b | 6871EC10XXF, M |
б) Быстрый/Принудительный тестовый режим
После нажатия одновременно кнопок «Spin» и «Temp», нажмите кнопку питания. Зуммер звучит дважды, и режим сервисного теста запустится.
— Дополнительные функции не могут быть установлены в режиме быстрого теста.
— Быстрый тест можно запустить, нажав на кнопку «Option».
| Дисплей | Тестовый режим | Операции |
| 18:88 | Быстрый тест | Все лампы горят |
| tSt | Принудительный режим | Все процессы выполняются независимо от уровня воды. Стирка повторяется, когда выбран режим стирки |
| 000 | Режим быстрого теста | Повтор программы |
12. Алгоритмы устранения неисправностей
Рис. 23 Алгоритм поиска неисправности «Стиральная машина не работает»
Рис. 24 Алгоритм поиска неисправности «Нет залива воды»
Рис. 25 Алгоритм поиска неисправности «Залив воды не прекращается»
Рис. 26 Алгоритм поиска неисправности «Нет слива воды»
Рис. 27 Алгоритм поиска неисправности «Сливной насос не останавливается»
Рис. 28 Алгоритм поиска неисправности «Нет нагрева»
Рис. 29 Алгоритм поиска неисправности «Нет стирки»
Рис. 30 Алгоритм поиска неисправности «ТЭН не выключается»
Рис. 31 Алгоритм поиска неисправности «Высокие обороты вращения барабана при стирке»
Рис. 32 Алгоритм поиска неисправности «Неисправность нагрева»
Рис. 33 Алгоритм поиска неисправности «Дверь люка не открывается»
Источник
