Ремонт струйных принтеров Epson.
У многих дома есть струйные принтеры фирмы EPSON. В процессе эксплуатации принтеров могут возникнуть неисправности различной сложности. Конечно эта статья не решит все проблемы, но она позволит объективно оценить свои силы и возможности при ремонте принтера. Позволит задать направление поиска неисправности.
Начнём с теории струйной печати.
Фирма Epson применила принцип выдавливания капли чернил; в качестве поршня используется свойство пьезоэлемента изменять свою форму при подаче на него напряжения.
Достоинство такой печати — возможность разместить сопла очень близко друг к другу и получить большое разрешение печати. Недостатки — очень высокие требования к используемым чернилам (по текучести, дисперсности красителя, времени высыхания); как следствие — стоимость этих чернил достаточно высока. Поэтому пользователи стараются использовать чернила других производителей.
Чтобы уменьшить стоимость чернил, конкуренты Epson удешевляют технологию; возможно, параметры и не могут воспроизвести («ноу хау», однако!). А результат «на лицо», а точнее — в голове (принтерной): забиваются сопла, засыхают сами чернила.
Теперь перейдем к обзору советов и рекомендаций, почерпнутый на StartCopy.
Совет первый — использование ультразвуковой ванночки для промывания головы. Сам не использовал, но вот какие выводы сделал из советов по использованию: для начала ванночку надо где то найти или купить, потом поэкспериментировать с принтерной головкой (глубина погружения, время размачивания, состав жидкости), а если у вас один принтер (скажем, домашний), то любой неудачный эксперимент ведет к выходу головки (и принтера) из строя навсегда. Стоит ли заморачиваться?!
Совет второй — промывание головы под давлением.
Методика такая: набираете в шприц жидкости для прочищения головы и, тихонько надавливая на поршень, пытаетесь пробить сопла. Если сопла засохли не очень сильно, то этот метод поможет; а если нет — лопнут пьезоэлементы, и – прощай, голова!
Метод третий , опробованный лично. основанный на использовании той методики, которую рекомендует сам производитель: использование помпы, имеющеюся на всех принтерах фирмы Epson.
Для начало запасемся достаточным количеством жидкости для промывки головок (0,5-1 л), поскольку чем больше расфасовка, тем дешевле получается единица объема жидкости. Затем частично разбираем принтер, чтобы можно было добраться до парковочного узла. Заставляем головку отъехать в сторону и капаем жидкость на поролон в парковочном узле, возвращаем все на место и оставляем размокать на несколько часов. Возвращать головку лучше при выключенном принтере, чтобы помпа не откачала промывочную жидкость — рано пока.
Затем включаем принтер и даем ему провести цикл прочистки. Печатаем контрольный лист. Если результат неудовлетворительный, подготавливаем несколько шприцов (лучше поменьше объемом — на 2 мл) и отпиливаем верхнюю часть одного шприца. Заполняем шприц поролоном, убираем картридж и надеваем на заборник чернил этот шприц вместо картриджа. В шприц наливаем жидкости и даем принтеру несколько команд на прокачку; можно даже попечатать; затем возвращаем картриджи на место.
Я иногда заливаю жидкость в сам картридж (2-3 мл., поближе к заборнику) — чернила в картридже ведь тоже подсыхают. Потом даю команду на прокачку уже с этими чернилами — и всё, в 90% случаев эта технология помогает.
Если описанные меры все же не помогли, тогда снимаем голову и пытаемся промыть шприцом, но основной упор делаем не на выдавливание засохших чернил (то, что делала помпа), а на всасывание чернил из головы. Если появляется результат – скажем, печатают 70% сопел — покупаем оригинальные чернила: они должны окончательно прочистить то, что не удалось нам.
И только затем ставим совместимые чернила — и экономим, экономим, экономим (пока проблемы не проявятся снова).
К сожалению, оригинальные чернила не панацея от всех бед: они так же сохнут в соплах, как и совместимые — например, уехали в отпуск, и привет голове; проблема вам обеспечена.
А теперь о грустном: разработчики на Epson’е не дремлют, они запустили в производство полимерные чернила, которые вроде как не смываются и не выцветают. А вот если они засохли в голове, как прикажете их оттуда выковыривать-то?
Отдельно — о сбросе счетчика переполнения отстойника (в обиходе «памперса»).
Этой процедурой рекомендую начинать и заканчивать все работы; а если есть необходимость, то и поменять сам наполнитель в отстойнике.
Что использовать в качестве наполнителя? Размах для фантазии самый большой: от оригинального до ваты медицинской.
Ну, уж если коснулись памперса, то есть смысл поговорить и о профилактике принтера в целом.
Профилактика механики струйного принтера мало чем отличается от профилактики матричного; только здесь, пожалуй, грязи побольше — это и пролитые или разбрызганные чернила, и бумажная труха. Все вместе дает «великолепный» результат: грязь коксуется в механике вплоть до полного выхода принтера из строя.
По подбору смазки для направляющей скажу следующее: в идеале нужна смазка для точной механики (часовое масло); раньше в хозяйственных магазинах продавали масло для швейных машинок — тоже пойдет. Сейчас реально купить и оружейное масло.
В направляющих нужно менять или промывать войлочные кольца или прокладки (в зависимости от модели).
Отдельно скажу о парковочном месте головки. Про поролон в парковке я уже говорил выше, но обязательно обратите внимание на резинку, которая прижимается к голове: она не должна быть грязной, чтобы прижим был как можно плотнее — тогда при длительном хранении засыхание чернил наступит позже.
Особое внимание — на нож, очищающий головку: там тоже не должно быть засохших чернил.
Источник
Ремонт принтеров / Сайты / Программирование
ремонт струйных принтеров своими руками, памперс, датчик, ролик захвата бумаги
Здравствуйте друзья и подписчики.
Очень рад, что вы не только смотрите мои видео, а еще и читаете информацию на сайте . Поверьте, это весьма важно, так как на видео я могу просто забыть очень многое рассказать. Этот случай не является исключением! Видео:
Первое, что я упустил, забыл рассказать вам о том, что при вываливании принтера в эту ошибку, пользователи пытаются нажимать на кнопку «Корзина» и в результате лист выезжает из принтера еще на 1-3 см. и так до бесконечности, печать все равно не происходит. Это видео как раз и расскажет вам о том, что нужно сделать в этом случае. Легко и просто. Этот случай относится именно к конкретной ошибке Epson 0xD3 .
Что хотелось бы добавить еще? На самом деле в принтере оказалось много других неисправностей (это осталось за кадром), которые пришлось устранять, ибо в противном случае, аппарат бы не стал функционировать. Это к вопросу о цене ремонта. Никогда на 100% не нужно быть уверенным в том, что вы столкнетесь только с одной неисправностью. Поэтому, прежде чем озвучить цену ремонта, обязательно сделайте ПОЛНОЕ тестирование техники (да и то никто не застрахован от того, что что-то всё-таки упустите!).
Итак, в этом конкретном аппарате были следующие неисправности (многие наверняка пропущу, так как просто уже забыл):
- Пыль на энкодерном круге (отобразил в видео)
- Грязь от чернил на энкодерной ленте.
- Изношенный ролик захвата бумаги (заменил).
- Вышедший из строя ролик отделения бумаги, видео и описание ремонта есть на моих ресурсах.
- Так как пришлось менять ролик отделения бумаги, пришлось и полностью регулировать работу лотка, кто в теме, понимают, что это весьма сложная задача!
- Крайне грязная капа.
- Грязь на приводном вале каретки (пришлось мыть и смазывать).
- Полностью засохшая (печатающая головка) ПГ и СНПЧ (вот здесь пришлось повозиться, очень помогла моя новая промывочная жидкость, без нее бы точно не справился! ).
- Ввиду залитости внутренней полости ПГ чернилами, капля с пылью вперемешку, попала на шлейф и сгорел форматер просто при прочистке ПГ средствами драйвера. Пришлось дополнительно ремонтировать форматер!
Ну как вам списочек? И это суровая реальность. Так бывает! Будьте головы и к такому!
В этом видео я рассказал немного о диагностике принтера, если вам интересна эта тема, пишите, сниму видео!
Принтер благополучно отремонтирован и отдан клиенту для дальнейшей печати сублимационными чернилами со 100% тестом дюз и рекомендацией смены СНПЧ!
Спасибо за внимание 🙂 Стабильной печати 🙂
Прошу обратить Ваше внимание, что при использовании материалов сайта ссылка на них ОБЯЗАТЕЛЬНА!
Учитесь, познавайте и Успех всегда будет рядом с Вами!
С Уважением, Игорь Чувакин!
При разборе Epson, выпала пружина. Куда ставить. Часть 2
Здравствуйте друзья и подписчики.
Смотрим видео и далее обязательно пролистываем фото, чтобы было понятно абсолютно всё.
Источник
Ремонт принтеров / Сайты / Программирование
Здравствуйте, дорогой читатель.
Экспресс-метод восстановления пересохшего струйного Epson, refitrf.ru
» data-medium-file=»https://refitrf.ru/wp-content/uploads/pr_sn-300×264.jpg» data-large-file=»https://refitrf.ru/wp-content/uploads/pr_sn.jpg» loading=»lazy» title=»Экспресс-метод восстановления пересохшего струйного Epson» src=»https://refitrf.ru/wp-content/uploads/pr_sn.jpg» alt=»Экспресс-метод восстановления пересохшего струйного Epson» width=»170″ height=»150″ srcset=»https://refitrf.ru/wp-content/uploads/pr_sn.jpg 400w, https://refitrf.ru/wp-content/uploads/pr_sn-150×132.jpg 150w, https://refitrf.ru/wp-content/uploads/pr_sn-300×264.jpg 300w» sizes=»(max-width: 170px) 100vw, 170px»/>Как я и обещал в предыдущий раз, расскажу вам об экспресс-методе восстановления пересохшего Epson. У всех нас бывает такое моменты, когда принтер не используется какое-то время, конечно этого лучше избегать (для струйных принтеров), однако практика показывает, что такое не всегда получается. Возможен простой во время отпуска, дачного сезона или просто из-за лени, включить принтер раз в неделю, сделать прочистку или несколько, чтобы получить идеальный тест дюз. Ни в коем случае не призываю никого доводить свои принтеры до пересыхания (это вредно для аппарата и могут возникнуть разные нехорошие последствия, вплоть до выхода из строя ПГ). Если это все же произошло, смотрите следующее видео, которое поможет вам справиться и с этой проблемой:
Как правило все получается быстро, если прошло не более месяца и принтер не стоит на прямом солнечном цвету (этого я вообще советую не делать). Избегайте установки любых принтеров (даже лазерных) на подоконники, где могут быть перепады температуры и влажности в течение суток, времен года и т.д. Лучше всего, если притер стоит на столе и на него не попадают палящие лучи солнца!
Обратите внимание, что на видео показан тест дюз с одним пропуском на Cyan, это недопустимо, нужно либо дать принтеру постоять минут 15 и перезапустить тест дюз, либо сделать еще прочистку, иначе все ваши отпечатки будут в полосочку 🙂
Прошу обратить Ваше внимание, что при использовании материалов сайта ссылка на них ОБЯЗАТЕЛЬНА!
Учитесь, познавайте и Успех всегда будет рядом с Вами!
Источник
Ремонт принтеров
Статьи о ремонте принтеров.
Если при включении загорается индикатор “капелька”, который символизирует, что нет картриджа или закончились чернила. При нажатии на кнопку над индикатором, принтер покажет, что всех картриджей нет, хотя у вас установлены все картриджи. Выньте один, любой картридж и нажмите на кнопку над горящим индикатором, каретка должна выйти в свое исходное положение, но индикатор “капелька” не перестанет гореть, нажимаем еще на кнопку, но теперь принтер покажет что нет того картриджа который вы вынули. Т.е. когда в принтере все картриджи, принтер показывает что нет ни одного картриджа, а когда не хватает одного картриджа, то принтер показывает что нет одного его.
Если у вас принтер Epson не включается, то вам следует первым делом блок питания. Блок питания должен выдавать напряжение 5 и 42В, то блок питания исправен и вам следует смотреть плату.
Восстановление захвата бумаги на принтерах Epson. Данный способ был опробован на принтере Epson R220 и именно на его примере будет идти описание, но скорее всего данным способом можно восстановить работоспособность любого струйного принтера Epson.
В процессе эксплуатации принтера возникает проблема пропадания какого либо из цветов при печати, при этом тест дюз показывает что не печатает часть дюз. После глубокой прочистки печатающей головки тест дюз восстанавливается, но после распечатки нескольких листов проблема повторяется. Одной из причин этой проблемы может быть неплотное прилегание картриджа к заборному отверстию печатающей головки в следствии износа резинового уплотнителя. Из за этого возможен подсос воздуха в щель между выходным отверстием картриджа и уплотнителем заборного отверстия.
В характеристиках МФУ Epson Stylus Photo PX730WD или американском аналоге Epson Artisan 730 предусмотрена двухсторонняя печать, захват для двухсторонней печати возможна только с нижнего лотка и по какой-то причине Epson не захотел сделать задний захват. Проблема нижнего захвата в том, что нужно быть избирательным к качеству бумаги, а именно к задней поверхности, на котором происходит захват роликом принтера.
Принтер HP не определяет совместимые чипы
Принтер тормозит при печати
При не аккуратной промывке печатающей головки, например когда трубка слетает со штуцера и забрызгивает внутреннее пространство каретки промывочной жидкостью или заливке печатающей головки чернилами вследствие протекания картриджа или неудачной заправки, чернила могут попасть на гибкий шлейф и по нему стечь в контактную клемму печатающей головки. Это может привести к короткому замыканию, что в свою очередь может повлечь перегорание предохранителя F1 или F2, выход из строя управляющих транзисторов, а так же выгоранию контактов гибкого шлейфа, что и показано на фото.
Конструкция CSIC, а именно её контакты отличается от предыдущих серий, моделей, не только количеством контактов, но и самой формой и размерами. Контакты на Epson XP длиннее, поэтому будьте аккуратны когда вставляете и вынимаете картриджи СНПЧ и ПЗК. Бывали случаи когда из-за неаккуратного вынимания картриджей, пластмассовый выступ который держит чип в СНПЧ или ПЗК вырывает центральный контакт. Мы рекомендуем вообще обрезать этот выступ, но если вы не сделали это и у вас сломался контакт на CSIC, то эта статься для вас.
Источник
Как прочистить принтер Epson
Струйные принтеры Epson склонны к частым засорам — это неоспоримый факт. Причиной могут стать взвеси в чернилах, пузырьки воздуха, избыточное парообразование, пыль с бумаги и ещё множество неявных и досадных причин. Одной из них, кстати, основной, является долгий простой принтера на столе без дела.
Перед началом любой печати, если вы заинтересованы в нормальном результате, нужно проверить работоспособность печатающей головки принтера при помощи шаблона дюз. Выводится на печать такой шаблон штатными средствами через драйвер, либо по нажатию определённых кнопок (см. инструкцию к принтеру) на корпусе принтера.

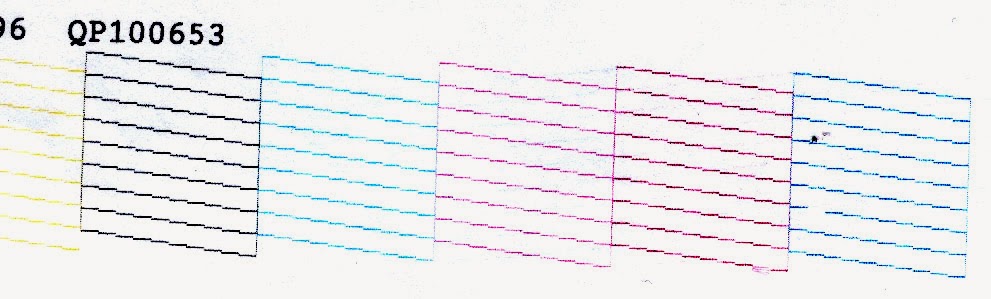

Полностью готовый к печати принтер:
А в этом случае в печатающей голове принтера явные засоры — болезнь любой модели струйника Epson:
В разное время у разных моделей Epson были разные шаблоны: из тонких линий, из толстых, большие, маленькие, даже со сплошными цветными квадратами, но смысл такой проверки не изменился- если видите пропуски и пробелы, значит принтер засорился. Такие засоры выйдут на отпечатки цветными полосами поперёк снимка или избыточной зернистостью, вообщем паразитной, портящий вид отпечатка, информацией.
Что касается качества чернил, то родные чернила от Epson, особенно в первый год работы, куда меньше засоряют принтер, нежели аналоги. Это тоже факт, хотя сторонние произоводители склонны повышать качество своего продукта, и на рынке попадаются достойные образцы чернил, но секрет Epson ещё никто «не взломал».
Но в реальности принтер всё равно засоряется, и раз мы чаще имеем дело с СНПЧ и аналоговыми чернилами, то и с прочисткой печатной головки будем сталкиваться чаще.
Печатная головка принтера на каретке и завоздушенная СНПЧ:
Самый простой засор — отсутствие нескольких полос в шаблоне проверки. Это лечится одной-двумя прочистками. Если принтер в возрасте, то возможен «гуляющий» засор — то есть, после прочистки сегменты на шаблоне появляются, а после печати сразу пропадают. В этом случае нужно картриджи или СНПЧ зарядить под завязку и дать простояться значительный срок. В 90 % случаев это помогает. Но до этого нужно убедиться, что штуцеры на печатной головке (куда вставляются картриджи) чистые, без грязевой накипи.
Прочистка принтера
Чистить (то есть через штатную функцию прочистки) долго нельзя. Три, четыре, но пять раз — это уже предел. Дальше в головке начнут происходить нежелательные температурные процессы, и тогда уже точно придётся отставить принтер на недельку.
Имеет смысл при конкретных пропаданиях цветов после одного-двух заходов чистки пускать вот такую распечатку на самом максимальном качестве.
Для cmyk (цветной печати):
Для grayscale (то есть для восстановления чёрного цвета):
Тип бумаги, указанный в драйвере, имеет значение только для того, чтобы драйвер позволил выставить максимум dpi. Печатать при этом можно и на обычной 80 г/м бумаге на всю ширину.
При прочистках обращайте внимание на несколько вещей.
Весь маршрут следования печатной головки должен содержаться в чистоте:
Паралон не должен топорщиться, и мусора конечно быть не должно. На фото как раз образец достаточно грязного принтера, и конечно процент засоров у него выше. Рекомендуется организовать вывод отработанных чернил наружу, а не во внутренний памперс.

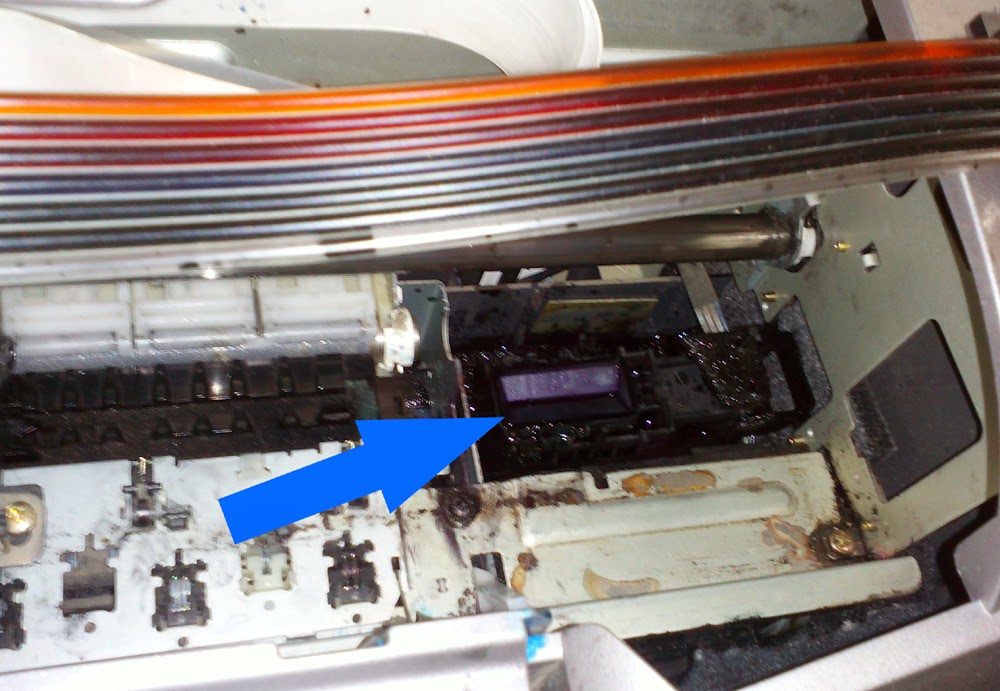

Ещё один важный момент — парковочное место (на снимке очень грязный образец):
Это принципиально важный узел принтера. На такой, подвижный с пружинками и датчиками площадке, в режиме покоя принтер паркует печатную головку. Естественно, что там со временем чего только не найдёшь — волосы, пыль, комочки, даже шерсть животных. То есть за чистотой в этом месте принтера надо тоже следить и очень осторожно протирать спиртовым раствором. Собирать грязь со штуцеров и посадки можно с помощью шприца, втягивая нечистоты внутрь. А вот ватка на палочке может оставить паразитный ворс, поэтому с этим аккуратнее.
Прочистка с помощью промывочных жидкостей
Есть в продаже специальные жидкости для промывки печатных головок. Раньше их заменял слабый раствор нашатырного спирта, сейчас головки технологически усложнились, и имеет смысл подстраховать себя покупкой вот такой жидкости:
Использование «промывки» не вызывает никаких сложностей. Главное — правильно подобрать под тип чернил своего принтера. Старые эпсоны вообще чистились всем подряд, кроме конечно спирта (слишком агрессивная среда).
Промывочная жидкость заливается в картридж, и принтеру даёте отстоятся на ночь. В совсем сложных случаях чистите через штатную прочистку, а так же печатаете цветные отпечатки на самом высоком разрешении. Можно этой жидкостью и чернила разбавлять, если нужно законсервировать принтер на значительный срок.
В тяжёлых случаях лучше снять головку и погрузить её нижнюю часть в контейнер с промывочной жидкостью.
Продув печатной головки
Продув имеет смысл использовать тогда, когда ничего не помогает — шаблон проверки выводит пустой лист, и нет надежды получить хоть какие-то чёрточки на нём.
Продувать можно шлангами капельницы или осторожно шприцом. Подавать воздух осторожно, без слюней и воды — очень велик риск, особенно в поздних моделях, навсегда убить головку принтера.
