Самостоятельный ремонт ABS — разбираем блок

Полезность – 65% | Распечатать

В инструкции мы будем ремонтировать блок марки — Bosch. Это не самый лучший из абэсок, и ко всему прочему именно такой установлен на большинстве марок.

Например в Audi, Volkswagen, Ford, Skoda, Seat, Renault и даже в Mercedes попадаются.


Расположение блока АБС под капотом Audi А4

Проблема начинается с надоедливой ошибки и восклицательного знака на весь экран. Из за которого ничего больше приборка показать — не может, пока не устранить проблему.

Все бы ничего и ездить вроде можно, но при продаже покупатель часто задает много вопросов видя это безобразие. Да и самому спокойнее когда по электрике — все в порядке.

Чаще поломка возникает в электронной части блока.

Контакты там тонкие хрупкие. Если проблема схожа с описанной ниже — при достаточном опыте работы с паяльником у Вас все получится.

Разбираем.
Сперва снимем электронную часть. Она соединена с гидравлической (основной) частью — шестью болтами. Отсоединяем питающий шлейф далее удобным ключом подлезаем и выкручиваем.

Электронный модуль — снят!


12 контактов электро-модуля

Теперь нужно аккуратно вскрыть пластмассовый корпус модуля. Режем резаком по шву, очень осторожно, не засаживая нож глубоко. Можно задеть контакты внутри.

Корпус вскрыт.
Внимательно рассматриваем плату под лупой и яркой лампой. Осмотр данного блока выявил повреждение двух контактов в левой части идущих к разъему.


Микросхема скрытого АБС

Со стороны все кажется нормально.

Слегка пошевелив эти проводки они легко отошли от контактов.

Аккуратно припаиваем проводки на место. Можно так же напаять новый общий провод вместо этих двух. Паять нужно крайне осторожно — не перегрев весь модуль с платой.

Если в паяльном опыте несильны — лучше отдать опытному другу или в мастерскую.

Заклеиваем корпус обратно — хорошим клеем (не супером).

Источник

автоэлектрик

Сайт автоэлектрика. Практика ремонта, электросхемы и т.д.

Ниссан XTrail T31 ошибка C1111

На диагностике Ниссан икс треил, причина обращения — горит лампа неисправности ABS. В памяти блока ABS ошибка С1111 указывающая на электрическую неисправность насоса блока АБС или его реле. На одном известном сайте встречается процедура замены реле в каком-то блоке под капотом. Это не то. Реле насоса на этом автомобиле находится непосредственно в блоке АБС и оно представляет из себя полупроводниковый ключ.

Вот описание ошибки из руководства по ремонту.

При активной ошибке С1111 невозможно провести тест мотора АБС, оно и понятно, он же неисправен.

При обрыве мотора ошибка не стирается. Для подтверждения диагноза используем вот такой диагностический инструмент. Несколько несильных постукиваний по мотору АБС восстанавливают контакт в щёточном узле и ошибка стирается.

Теперь можно провести тест мотора АБС со сканера, мотор включается и выключается как положено. Но это конечно не ремонт, будем снимать блок АБС и менять щётки мотора.

И, для тех, кто не верит в то, что реле мотора снаружи блока нет, электросхемы системы АБС и ESP.

Замена щёток мотора АБС ниссан Xtrail T31

Для ремонта снимаем блок АБС с машины

И снимаем мотор. Сразу предупреждаю что разобрать мотор и собрать блок АБС обратно будет сложно, поэтому если не уверены в своих силах лучше не пробовать.

Разбираем и видим полностью изношенные щётки

Меняем щётки, собираем блок абс и устанавливаем на машину, всё работает, ошибок нет.

Ремонтировали автомобиль в автосервисе «Пронто», город Барнаул, телефон 22-35-05 (с 9.00 до 19.00 в рабочие дни)

Источник

Ремонт блока АБС Ниссан Теана J31

Владельцы Ниссан Теана 31 часто сталкиваются с проблемой отказа системы ABS. Ремонт системы ABS дорогостоящая процедура. Любая ошибка или не квалифицированный ремонрт может привести к двойным расходам. Будьте внимательны и доверяйте ремонт профессионалам .

Причин неисправности АБС несколько:

  • Неисправность датчика ABS
  • Деформация установочного места под датчик ABS (окисление)
  • Неисправность подшипника ступицы
  • Неисправность электронного блока управления ABS

Для решения проблемы с ABS необходимо подходить комплексно:

  • Проверить работу датчиков ABS, если есть проблема устранить
  • Проверка работы ЭБУ ABS, проверяется компьютером, при наличии проблем блок АБС ремонтируется
  • После устранения всех проблем финишная диагностика

ВНИМАНИЕ! Если вышел из стоя блок управления ABS, то это не причина проблемы а следствие не правильной работы датчиков ABS. Нельзя решить проблему простой заменой блока или его ремонтом.

Коды ошибок неисправности системы ABS Nissan Teana J31

C1101 (RR RH SENSOR?1) Цепь в датчике заднего правого колеса разомкнута

C1102 (RR LH SENSOR?1) Ццепь в датчике заднего левого колеса разомкнута

C1103 (FR RH SENSOR?1) Цепь в датчике переднего правого колеса разомкнута

C1104 (FR LH SENSOR?1) Цепь в датчике переднего левого колеса разомкнута

C1105 (RR RH SENSOR?2) При замыкании цепи в датчике заднего правого колеса происходит замыкание. Или когданапряжение питания датчика находится вне стандарта. Когда расстояние

между датчиком колеса и датчиком Ротора находится слишком большой и импульс датчика не может быть распознан блоком управления

C1106 (RR LH SENSOR?2) При замыкании цепи в датчике заднего левого колеса происходит замыкание. Или когда напряжение питания датчика находится вне стандарта. Когда расстояние

между датчиком колеса и датчиком Ротора находится слишком большой и импульс датчика не может быть распознан блоком управления

C1107 (FR RH SENSOR?2) При замыкании цепи в датчике переднего правого колеса происходит замыкание. Или когда напряжение питания датчика находится вне стандарта. Когда расстояние

между датчиком колеса и датчиком Ротора находится слишком большой и импульс датчика не может быть распознан блоком управления

C1108 (FR LH SENSOR?2) При замыкании цепи в датчике переднего левого колеса происходит замыкание. Или когда напряжение питания датчика находится вне стандарта. Когда расстояние

между датчиком колеса и датчиком Ротора находится слишком большой и импульс датчика не может быть распознан блоком управления

C1109 (BATTERY VOLTAGE ABNORMAL) Напряжение батареи блока управления слишком низкое

C1110 (CONTROLLER FAILURE) Внутреннея неисправность в блоке управления

C1111 (PUMP MOTOR) Это отображается, когда блок управления обнаруживает неисправность в системе управления. Мотор или реле.

C1113 (G-SENSOR) Продольный G-датчик неисправен, или сигнальная линия продольного датчика неисправна. G-сенсор разомкнут или закорочен.

C1116 (STOP LAMP SW) Цепь выключателя стоп-сигнала разомкнута.

C1120 (FR LH IN ABS SOL) Цепь соленоида входа переднего левого колеса.

C1121 (FR LH OUT ABS SOL) Цепь соленоида выхода переднего левого колеса.

C1122 (FR RH IN ABS SOL) Входное соленоидное кольцо переднего правого колеса.

C1123 (FR RH OUT ABS SOL) Цепь соленоида выхода переднего правого колеса.

C1124 (RR LH IN ABS SOL) Цепь соленоида входа заднего левого колеса.

C1125 (RR LH OUT ABS SOL) Цепь соленоида выхода заднего левого колеса.

C1126 (RR RH IN ABS SOL) Впускной соленоидный контур заднего правого колеса.

C1127 (RR RH OUT ABS SOL) Цепь соленоида выхода заднего правого колеса.

Источник

Т31 самостоятельный ремонт блока абс

Скажу сразу, указанная тема уже поднималась здесь.
Постараюсь дополнить фотографиями и некоторыми комментариями по проблемам, с которыми столкнулся.
Если при загорающихся иконках абс и есп, и при опрашивании блока выдается ошибка(и):

Адрес 03
Контроллер: 7L0 907 379 G
Компонент: ESP ALLRAD MK25 0203
Код: 0006146
Сервиса №: WSC 31414

2 Найдены неисправности:
01276 — Гидравлический насос ABS-V64
012 — Электрическая Ошибка в Схеме — Спорадическая
01276 — Гидравлический насос ABS-V64
008 — Неправдоподобный Сигнал – Спорадическая

Проблему устранить можно заменой щеток моторчика, либо заменой заклинившего подшипника.

Алгоритм:
1. Снимаете поводки дворников. Отвинчиваете гайки головкой на 16.Сьемником снимаете поводки. Так как специальный съемник для дворников найти сложно, возможно получиться снять поводки двухлапчатым съемником либо доработанным болгаркой съемником подшипников генератора.

2. Снимаете накладку под лобовым стеклом (жабо). Необходимо повернуть пластиковые клипсы на 90 гр и снять с небольшим усилием накладку.

3. Снимаете клемму с ‘-‘ аккумулятора.

4. Отсоединяете разъемы блока управления двигателем. Слева и справа на разъеме есть выступы, вот за них и необходимо потянуть. Разъем сам и соскочит. Снимаете сам блок управления двигателем. Необходимо несильно отогнуть пластиковые клипсы по бокам блока (на морозе или в холодную погоду они имhо свойство ломаться), а затем потянуть сам блок вперед.
Возможно блок управления двигателем приклепан к площадке, контактный разъем закрыт металлической пластиной площадки, отсоединить жгут проводов от блока без расклепывания нельзя. Необходимо снимать блок вместе с площадкой. Площадка крепится в трех местах — двумя гайками (их видно) и одним болтом в глубине со стороны жгута проводов. После откручивания гаек-болта, отодвинуть блок в отсек двигателя.

7. Отсоедините разьем с блока АБС.

8. Затем отвинтите тормозные трубки с блока АБС и наденьте на них заранее приготовленные трубочки. Крышку расширительного бака тормозной системы отвинчивать не надо. Отверстия под трубки на снятом блоке закрыть скотчем от попадания грязи. Снятый блок держать вертикально, для предотвращения выливания жидкости.

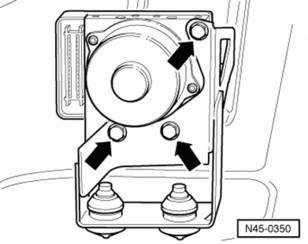

9. Затем отвинтите 3 винта, которые крепят блок АБС и снимите его

10. На снятом блоке необходимо отвинтить два винта (torx) и снять крышку мотора блока АБС. Внутри установлены магниты, и поэтому крышка снимается с усилием. Разбирать мотор лучше как-бы скручиванием металлического кожуха от пластиковой крышки, пролив силиконовый уплотнитель WDшкой.

Внутри увидите щетки. Если они целы и не стерты, то смажьте их силиконовой смазкой (WD лучше не использовать) и немного разработайте. Если изношены, то можно подобрать отечественные аналоги.


Личный опыт:

Задний подшипник снял без проблем, а вот ротор получилось сместить только на 1,5 см по валу, в принципе достаточно для минимально необходимого доступа к щеткам. Щетки взял от дрели, подойдут любые, графит очень легко формовать напильником. Напаял новые щетки к обрезанным проводкам от старых. Для удобства работы зажал вал в небольших тисках и зафиксировал пластиковую крышку.

Сборка в обратной последовательности. Если из блока/трубок вышло много тормозной жидкости, то целесообразно прокачать тормоза, код тормозной жидкости VAG B 000 750 M3.

После замены ошибки исчезли после 50м поездки.

Указанную операцию проводил на двух машинах один раз с реставрацией мотора, второй просто замена блока. Первый раз на все ушло часа три, второй — немного больше часа.

Внимание: Существуют два типа моторов АБС. На некоторых крышка мотора не привинчена, а приклепана. Заранее убедитесь, что у Вас она привинчина. Что бы зря не разбирать тормозную систему. Некоторые чинят и клепанные моторы.

Лирический отступ. Перед тем, как заняться ремонтом, облазил инет в поисках информации — в златоглавой есть ряд фирм, готовых отремонтировать блок (именно весь блок ABS ESP) за скромную сумму в 8500 рэ.+ снять-поставить 1500 рэ.

Алгоритм ремонта указанной ошибки применим к большинству блоков ESP автомобилей концерна VAG.

PS Спасибо человеку с ником omeganet за первичную информацию по ремонту.
